Giáo trình chuyên đề điều hòa không khí ô tô - Trường Cao đẳng Cơ giới Ninh Bình (2021)

Giáo trình nghiên cứu chuyên đề điều hòa không khí ô tô nghề kỹ thuật máy lạnh và điều hoà không khí cđtc, trình bày lý thuyết rõ ràng, minh họa ví dụ thực tế, phù hợp sinh viên

• Trường học: Trường Cao Đẳng Cơ Giới Ninh Bình
• Chuyên ngành: Kỹ Thuật Máy Lạnh và Điều Hòa Không Khí
• Đề tài: Giáo Trình Điều Hòa Không Khí Ô Tô: Kiến Thức Cơ Bản và Kỹ Thuật Sửa Chữa
• Loại tài liệu: giáo trình
• Năm xuất bản: 2021
• Địa điểm: Ninh Bình

Mục lục chi tiết

• TUYÊN BỐ BẢN QUYỀN
• LỜI GIỚI THIỆU
• 1. CHƯƠNG TRÌNH MÔ ĐUN ĐIỀU HÒA KHÔNG KHÍ Ô TÔ
• 2. BÀI 1: TỔNG QUAN HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRÊN XE Ô TÔ
• 1.1. GIỚI THIỆU VỀ HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRÊN XE Ô TÔ
• 1.1.1. Nhiệm vụ của hệ thống điều hòa trên ô tô
• 1.1.2. Phân loại điều hòa không khí trên ô tô
• 1.1.3. SỰ THÔNG GIÓ VÀ PHÂN PHỐI KHÔNG KHÍ TRONG XE
• 1.1.3.1. Lọc không khí
• 1.1.3.2. Điều tiết không khí trong xe
• 1.1.4. NGUYÊN LÝ CỦA HỆ THỐNG LẠNH Ô TÔ
• 3. BÀI 2: CẤU TẠO VÀ HOẠT ĐỘNG CỦA CÁC BỘ PHẬN HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRÊN XE Ô TÔ
• 2.1. HỆ THỐNG SƯỞI
• 2.1.1. Bộ sưởi ấm kiểu trộn khí
• 2.1.2. Bộ sưởi ấm loại điều khiển lưu lượng nước
• 2.2. HỆ THỐNG LÀM LẠNH
• 2.2.1. Ly hợp từ
• 2.2.2. Thiết bị ngưng tụ
• 2.2.3. Bình lọc hút ẩm
• 2.2.4. Thiết bị tiết lưu (van giãn nở)
• 2.2.5. Các thiết bị phụ
• 2.3. NGUYÊN TẮC HOẠT ĐỘNG CỦA CÁC BỘ ĐIỀU KHIỂN TRONG HỆ THỐNG
• 2.3.1. Điều khiển công tắc áp suất
• 2.3.2. Điều khiển nhiệt độ
• 2.3.3. Điều khiển tốc độ quạt dàn lạnh
• 2.3.4. Điều khiển chống đóng băng giàn lạnh
• 2.3.5. Hệ thống bảo vệ đai dẫn động
• 2.3.6. Hệ thống điều khiển máy nén hai giai đoạn
• 2.3.7. Điều khiển điều hoà kép
• 2.3.8. Điều khiển bù không tải
• 2.3.9. Điều khiển quạt giàn nóng
• 2.3.10. Điều khiển ngắt A/C khi nhiệt độ nước làm mát cao
• 4. BÀI 3: HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TỰ ĐỘNG TRÊN XE Ô TÔ
• 3.1. CẤU TẠO VÀ HOẠT ĐỘNG CỦA CÁC BỘ PHẬN
• 3.1.1. ECU điều khiển A/C
• 3.1.2. Các loại cảm biến
• 3.1.3. Motor trợ động
• 3.1.4. Nhiệt độ không khí cửa ra
• 3.1.5. Điều khiển nhiệt độ dòng khí
• 3.1.6. Điều khiển dòng khí
• 3.1.7. Điều khiển tốc độ quạt dàn lạnh
• 3.1.8. Điều khiển việc hâm nóng
• 3.1.9. Điều khiển dòng khí trong thời gian quá độ
• 3.1.10. Điều khiển dẫn khí vào
• 5. BÀI 4: SỬA CHỮA BẢO DƯỠNG HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRÊN XE Ô TÔ
• 4.1. AN TOÀN KỸ THUẬT TRONG BẢO TRÌ SỬA CHỮA HỆ THỐNG ĐIỆN LẠNH
• 4.2. DỤNG CỤ VÀ THIẾT BỊ THÔNG THƯỜNG KHI SỬA CHỮA, BẢO TRÌ HỆ THỐNG ĐIỆN LẠNH Ô TÔ
• 4.3. BẢO TRÌ HỆ THỐNG ĐIỆN LẠNH Ô TÔ
• 4.3.1. Phương pháp lắp ráp bộ áp kế vào hệ thống
• 4.3.2. Xả ga hệ thống lạnh
• 4.3.3. Rút chân không hệ điện lạnh
• 4.3.4. Kỹ thuật nạp môi chất lạnh
• 4.3.5. Kiểm tra lượng môi chất lạnh trong hệ thống
• 4.4. KIỂM TRA, CHẨN ĐOÁN, SỬA CHỮA HỆ THỐNG ĐIỆN LẠNH Ô TÔ
• 4.4.1. Quy trình kiểm tra, chẩn đoán, xử lý các hư hỏng thông thường
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về Giáo Trình Điều Hòa Không Khí Ô Tô

Giáo trình này cung cấp cái nhìn tổng quan về hệ thống điều hòa ô tô, bao gồm nhiệm vụ, cấu tạo và nguyên lý hoạt động. Hệ thống điều hòa không khí trên ô tô không chỉ giúp điều chỉnh nhiệt độ mà còn lọc và làm sạch không khí trong cabin. Việc hiểu rõ về hệ thống này là rất quan trọng cho những ai làm việc trong lĩnh vực sửa chữa và bảo trì ô tô.

1.1. Nhiệm vụ của hệ thống điều hòa không khí ô tô

Hệ thống điều hòa không khí trên ô tô có nhiệm vụ chính là điều chỉnh nhiệt độ trong xe, lọc không khí và làm tan sương ở kính trước. Điều này giúp tạo ra môi trường thoải mái cho người lái và hành khách.

1.2. Phân loại hệ thống điều hòa không khí ô tô

Hệ thống điều hòa không khí trên ô tô được phân loại theo vị trí giàn lạnh, bao gồm kiểu phía trước, kiểu khoang hành lý và kiểu kép. Mỗi loại có cấu trúc và chức năng riêng, phù hợp với từng loại xe.

II. Vấn đề thường gặp trong hệ thống điều hòa không khí ô tô

Trong quá trình sử dụng, hệ thống điều hòa ô tô có thể gặp phải nhiều vấn đề như không làm lạnh, rò rỉ gas, hoặc tiếng ồn lạ. Việc nhận diện và khắc phục kịp thời các vấn đề này là rất quan trọng để đảm bảo hiệu suất hoạt động của hệ thống.

2.1. Các lỗi thường gặp ở hệ thống điều hòa ô tô

Một số lỗi thường gặp bao gồm không khí không lạnh, quạt không hoạt động, và rò rỉ gas. Những vấn đề này có thể do nhiều nguyên nhân khác nhau, từ hỏng hóc thiết bị đến thiếu bảo trì.

2.2. Nguyên nhân gây ra sự cố trong hệ thống điều hòa

Nguyên nhân chính gây ra sự cố có thể là do thiếu gas, hỏng máy nén, hoặc tắc nghẽn trong đường ống. Việc kiểm tra định kỳ và bảo trì là cần thiết để phát hiện sớm các vấn đề này.

III. Phương pháp sửa chữa hệ thống điều hòa không khí ô tô hiệu quả

Để sửa chữa hệ thống điều hòa ô tô, cần áp dụng các phương pháp và kỹ thuật đúng cách. Việc nắm vững quy trình sửa chữa sẽ giúp tiết kiệm thời gian và chi phí cho người sử dụng.

3.1. Quy trình kiểm tra và chẩn đoán hệ thống

Quy trình kiểm tra bao gồm việc kiểm tra áp suất, kiểm tra rò rỉ và kiểm tra hoạt động của các bộ phận. Việc chẩn đoán chính xác sẽ giúp xác định nguyên nhân gây ra sự cố.

3.2. Kỹ thuật nạp gas cho hệ thống điều hòa

Kỹ thuật nạp gas cần được thực hiện đúng cách để đảm bảo hiệu suất làm lạnh. Việc sử dụng thiết bị chuyên dụng và tuân thủ quy trình nạp gas là rất quan trọng.

IV. Ứng dụng thực tiễn của hệ thống điều hòa không khí ô tô

Hệ thống điều hòa không khí ô tô không chỉ mang lại sự thoải mái cho người sử dụng mà còn có vai trò quan trọng trong việc bảo vệ các thiết bị điện tử và cơ khí trong xe. Việc duy trì hệ thống này ở trạng thái tốt sẽ giúp kéo dài tuổi thọ của xe.

4.1. Tác động của hệ thống điều hòa đến hiệu suất xe

Hệ thống điều hòa hoạt động hiệu quả sẽ giúp cải thiện hiệu suất của xe, giảm tiêu hao nhiên liệu và tăng cường sự thoải mái cho hành khách.

4.2. Vai trò của bảo trì định kỳ trong hệ thống điều hòa

Bảo trì định kỳ giúp phát hiện sớm các vấn đề và duy trì hiệu suất hoạt động của hệ thống. Việc này không chỉ tiết kiệm chi phí sửa chữa mà còn đảm bảo an toàn cho người sử dụng.

V. Kết luận về giáo trình điều hòa không khí ô tô

Giáo trình này cung cấp kiến thức cơ bản và kỹ thuật sửa chữa cho hệ thống điều hòa không khí ô tô. Việc nắm vững kiến thức này là cần thiết cho những ai làm việc trong ngành ô tô, giúp nâng cao chất lượng dịch vụ và sự hài lòng của khách hàng.

5.1. Tương lai của hệ thống điều hòa không khí ô tô

Với sự phát triển của công nghệ, hệ thống điều hòa không khí ô tô sẽ ngày càng được cải tiến, mang lại hiệu suất cao hơn và tiết kiệm năng lượng hơn.

5.2. Tầm quan trọng của việc cập nhật kiến thức mới

Cập nhật kiến thức mới về công nghệ và kỹ thuật sửa chữa sẽ giúp các kỹ thuật viên nâng cao tay nghề và đáp ứng tốt hơn nhu cầu của thị trường.

Nội dung chính

TỔNG QUAN HỌC THUẬT VÀ THƯ MỤC GIÁO TRÌNH: CHUYÊN ĐỀ ĐIỀU HÒA KHÔNG KHÍ Ô TÔ (MÃ MÔ ĐUN: MĐ 25)

Tổng quan về giáo trình (250-300 từ)

• Môn học và vị trí trong chương trình đào tạo: Giáo trình mô đun Chuyên đề điều hòa không khí ô tô (mã số: MĐ 25) do Trường Cao đẳng Cơ giới Ninh Bình (Bộ Nông nghiệp và Phát triển Nông thôn) biên soạn và ban hành năm 2021. Đây là mô đun chuyên môn bắt buộc thuộc chương trình đào tạo nghề Kỹ thuật máy lạnh và Điều hòa không khí ở trình độ Cao đẳng và Trung cấp. Mô đun được bố trí giảng dạy sau khi người học đã hoàn thành các môn học và mô đun kỹ thuật cơ sở.
• Mục tiêu học tập (Learning Outcomes): Cung cấp hệ thống kiến thức toàn diện về chức năng, nhiệm vụ, cấu tạo và nguyên lý hoạt động của các thiết bị trong hệ thống làm lạnh, hệ thống sưởi ấm và hệ thống điều hòa không khí tự động trên ô tô. Về mặt kỹ năng, giáo trình trang bị năng lực vận hành, đo kiểm thông số kỹ thuật, bảo trì, thu hồi/nạp môi chất lạnh, chẩn đoán và xử lý các hư hỏng thực tế.
• Cấu trúc và cách tiếp cận: Giáo trình có thời lượng 40 giờ (gồm 19 giờ lý thuyết, 19 giờ thực hành và 2 giờ kiểm tra), kết cấu thành 4 bài học tích hợp. Cách tiếp cận đi từ nguyên lý nhiệt động tổng quan, chi tiết cấu tạo cơ khí - mạch điện cơ bản, nâng cao lên điều khiển tự động bằng ECU và hoàn thiện ở quy trình bảo dưỡng - sửa chữa.
• Điểm đặc sắc của giáo trình: Tỷ lệ phân bổ thời gian lý thuyết và thực hành cân bằng (1:1). Tài liệu tích hợp hệ thống bảng hướng dẫn thực hành chi tiết (vận hành mô hình, nạp ga, đo áp suất) và bảng tiêu chí đánh giá kết quả học tập được lượng hóa cụ thể theo thang điểm chuẩn.

---

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

• Bài 1: Tổng quan hệ thống điều hòa không khí trên xe ô tô (4 giờ lý thuyết): Phân tích 3 nhiệm vụ chính của hệ thống (điều khiển nhiệt độ, lọc sạch không khí, sấy tan sương kính chắn gió); phân loại theo vị trí lắp đặt giàn lạnh (kiểu phía trước dưới bảng táp-lô, kiểu khoang hành lý phía sau, kiểu kép kết hợp và kiểu kép treo trần trên xe khách); phân tích 2 cơ chế thông gió (tự nhiên và cưỡng bức); bộ lọc khử mùi than hoạt tính; 5 chế độ phân phối luồng khí (FACE, BI-LEVEL, FOOT, DEF, FOOT-DEF); nguyên lý chu trình nhiệt động khép kín của môi chất lạnh qua 4 trạng thái biến đổi.
• Bài 2: Cấu tạo và hoạt động của các bộ phận hệ thống điều hòa không khí trên xe ô tô (12 giờ: 6 LT, 6 TH): Khảo sát hệ thống sưởi dùng nước làm mát động cơ (kiểu trộn khí và kiểu điều khiển lưu lượng nước); phân tích chi tiết cấu tạo 4 dạng máy nén (piston ngang đĩa chéo 6 hoặc 10 xylanh, máy nén đĩa lắc thay đổi hành trình, máy nén xoắn ốc scroll và máy nén cánh gạt xuyên kèm công tắc nhiệt); cơ cấu ly hợp từ; giàn ngưng tụ làm mát cưỡng bức và giàn nóng tích hợp (sub-cool condenser); phin lọc sấy (vật liệu hút ẩm zeolite cho gas R-134a và silica gel cho gas R-12); thiết bị tiết lưu (van giãn nở cân bằng trong, cân bằng ngoài, van giãn nở dạng hộp và ống tiết lưu); các mạch điều khiển chuyên dụng (công tắc áp suất dải 0,2–3,1 MPa, van giảm áp 3,43–4,14 MPa, van EPR chống đóng băng giàn lạnh duy trì áp suất trên 0,18 MPa, bảo vệ đai dẫn động, bù không tải qua ECU động cơ, điều khiển quạt giàn nóng 2 cấp tốc độ và ngắt A/C khi nước làm mát đạt 100°C).
• Bài 3: Hệ thống điều hòa không khí tự động trên xe ô tô (12 giờ: 5 LT, 6 TH, 1 KT): Nguyên lý điều khiển tự động qua ECU A/C và mạng giao tiếp đa chiều MPX; cấu tạo - nguyên lý các cảm biến (cảm biến nhiệt độ trong xe, cảm biến nhiệt độ ngoài xe, cảm biến bức xạ mặt trời kiểu photodiode, cảm biến nhiệt độ giàn lạnh, cảm biến nhiệt độ nước làm mát); cơ cấu chấp hành motor trợ động (servomotor); các thuật toán điều khiển nhiệt độ không khí cửa ra (TAO), điều khiển lưu lượng, chế độ hâm nóng dần (warm-up) và điều khiển luồng khí trong thời gian quá độ.
• Bài 4: Sửa chữa bảo dưỡng hệ thống điều hòa không khí trên xe ô tô (12 giờ: 4 LT, 7 TH, 1 KT): Quy chuẩn an toàn lao động điện lạnh; trang thiết bị đồ nghề (bộ đồng hồ áp kế manifold gauge, bơm chân không, máy nạp/thu hồi ga, bình cân định lượng); quy trình thao tác kỹ thuật 5 bước (lắp áp kế, xả thu hồi ga, hút chân không khử ẩm, nạp môi chất lạnh lỏng/khí, kiểm tra lượng ga qua mắt kính); quy trình chẩn đoán các pan bệnh thông thường qua phân tích áp suất cao áp và hạ áp.
• Progression logic: Lộ trình bài giảng phát triển từ nguyên lý nhiệt động học đại cương -> cấu tạo cơ điện tử chi tiết -> điều khiển tự động hóa tích hợp ECU -> kỹ năng kiểm tra, bảo trì và xử lý sự cố.

Kiến thức nền tảng được xây dựng

• Fundamental theories: Chu trình nhiệt động lực học nén hơi khép kín; lý thuyết truyền nhiệt và trao đổi nhiệt cưỡng bức; nguyên lý hóa lỏng và bay hơi môi chất R-134a.
• Core principles: Nguyên tắc cân bằng nhiệt độ qua hòa trộn luồng khí (air-mix); nguyên lý bù công suất không tải của động cơ đốt trong; nguyên lý cảm biến nhiệt điện trở hệ số nhiệt âm (NTC) và điốt quang điện.
• Essential frameworks: Cấu trúc điều khiển vòng kín (closed-loop control) của hệ thống điều hòa tự động với các khối: Cảm biến -> ECU A/C -> Cơ cấu chấp hành servo / Ly hợp từ / Transistor điều khiển quạt gió.

Kỹ năng phát triển

• Technical skills: Thao tác tháo lắp, kiểm tra khe hở mâm từ ly hợp bằng tấm shim; đo kiểm thông số điện trở và điện áp cảm biến; vận hành bộ đồng hồ áp kế chuyên dụng; thực hiện kỹ thuật hút chân không và nạp môi chất R-134a đúng tải trọng.
• Analytical skills: Phân tích biểu đồ chu trình nhiệt động; đọc hiểu sơ đồ mạch điện điều hòa và mạch giao tiếp MPX; phân tích tương quan giữa áp suất bay hơi, áp suất ngưng tụ và nhiệt độ gió ra.
• Practical competencies: Đánh giá tình trạng hoạt động của hệ thống qua mắt ga (sight glass); phân loại và xác định nguyên nhân sự cố thông qua chỉ số chênh lệch áp suất đồng hồ nạp; thực hiện quy trình bảo dưỡng định kỳ đạt chuẩn an toàn cơ - điện - lạnh.

---

Phương pháp giảng dạy và học tập (300-350 từ)

• Pedagogical approach: Giáo trình áp dụng phương pháp dạy học tích hợp (kết hợp đồng thời lý thuyết chuyên môn và rèn luyện kỹ năng thực hành theo tỷ lệ 19 giờ lý thuyết / 19 giờ thực hành). Việc giảng dạy lý thuyết được hỗ trợ bởi tranh ảnh sơ đồ cấu tạo và các bộ mô hình cắt bổ chi tiết (máy nén piston, máy nén đĩa lắc, máy nén cánh gạt, bộ ly hợp điện từ).
• Practical exercises và Case studies: Sinh viên thực hành trực tiếp theo mô hình phân chia nhóm (3 đến 4 người học trên 1 trạm mô hình điều hòa ô tô hoàn chỉnh). Các bài tập tình huống bao gồm: vận hành chạy thử hệ thống và ghi chép thông số nhiệt - áp trong chu kỳ 15 phút; so sánh cấu tạo thực tế giữa các kiểu máy nén; thực hành quy trình kết nối bộ đồng hồ áp kế, xả ga, rút chân không khử ẩm và nạp môi chất lạnh.
• Assessment methods: Kết quả học tập được đánh giá định lượng theo bảng tiêu chí quy định chi tiết trong từng bài thực hành dựa trên thang điểm 10:
  • Kiến thức (4 điểm): Vẽ và phân tích đúng sơ đồ nguyên lý hệ thống sưởi, hệ thống lạnh và mạch điện điều khiển; trình bày chính xác cấu tạo và thông số kỹ thuật của các cụm chi tiết.
  • Kỹ năng (4 điểm): Vận hành mô hình đúng quy trình; thao tác chuẩn xác khi kết nối thiết bị đo áp kế; đọc và ghi chép đúng các giá trị áp suất/nhiệt độ; thực hiện an toàn thao tác điện lạnh.
  • Thái độ (2 điểm): Ý thức kỷ luật, ghi chép cẩn thận, tuân thủ quy tắc bảo hộ lao động và vệ sinh công nghiệp trạm thực hành.
• Self-study guidelines: Người học tự lập bảng so sánh cấu tạo cơ học của 4 loại máy nén; vẽ lại sơ đồ mạch điện rơle ly hợp từ và mạch điều khiển tốc độ quạt; ghi chép nhật ký phân tích hư hỏng dựa trên các trường hợp chênh lệch áp suất đo được tại xưởng thực hành.

---

Điểm nổi bật và cập nhật (250-300 từ)

• Cập nhật công nghệ thiết bị và vật liệu mới:
  • Giáo trình đưa vào nội dung phân tích giàn nóng tích hợp (sub-cool condenser / giàn nóng kép) đi kèm bộ chia hơi - lỏng (modulator) chứa phin lọc sấy bên trong, giúp tối ưu hóa hiệu suất ngưng tụ và tinh gọn cụm chi tiết trên khoang động cơ.
  • Phân định rõ chất hút ẩm dùng cho môi chất lạnh R-134a (hợp chất khoáng zeolite) thay thế cho đá thạch anh định hình (silica gel) của môi chất R-12 trước đây, phản ánh đúng tiêu chuẩn chuyển đổi môi chất lạnh bảo vệ tầng ozone.
  • Phân tích van giãn nở dạng hộp (box type) với thanh cảm ứng nhiệt tiếp xúc trực tiếp luồng ga hồi tại cửa ra giàn lạnh, mang lại độ nhạy phản hồi nhiệt cao hơn van dùng bầu cảm nhiệt truyền thống.
• Tích hợp các mạch điều khiển bảo vệ và điện tử hóa:
  • Giới thiệu cơ chế điều khiển máy nén hai giai đoạn theo chế độ nhiệt thông thường (ngắt ở < 3°C, đóng ở > 4°C) và chế độ tiết kiệm ECON (ngắt ở < 10°C, đóng ở > 11°C).
  • Tích hợp các tính năng an toàn bảo vệ động cơ và hệ thống: mạch bảo vệ đai dẫn động phát hiện trượt đai máy nén qua cảm biến tốc độ; mạch bù không tải qua van điều khiển tốc độ không tải (ECU động cơ); mạch điều khiển quạt giàn nóng 2 cấp tốc độ (nối tiếp/song song); mạch ngắt ly hợp từ hoặc giảm 50% tải nén khi nước làm mát động cơ vượt ngưỡng 100°C.
  • Cập nhật cấu trúc điều khiển tự động sử dụng mạng truyền thông đa chiều Multiplex (MPX) giữa bảng điều khiển táp-lô và ECU A/C.

---

Đối tượng sử dụng giáo trình (200-250 từ)

• Sinh viên và ngành đào tạo: Giáo trình được thiết kế phục vụ sinh viên năm thứ hai hoặc năm cuối hệ Cao đẳng và Trung cấp thuộc chuyên ngành Kỹ thuật máy lạnh và Điều hòa không khí, đồng thời là tài liệu học tập phù hợp cho sinh viên ngành Công nghệ Kỹ thuật Ô tô.
• Prerequisites (Kiến thức tiên quyết): Người học cần hoàn thành các môn học, mô đun kỹ thuật cơ sở bao gồm: Kỹ thuật điện - Điện tử cơ bản, Nhiệt động học kỹ thuật và Truyền nhiệt, Nguyên lý máy và Cơ khí ứng dụng.
• Giảng viên và phương thức khai thác: Giảng viên sử dụng giáo trình làm khung bài giảng chuẩn 40 giờ; khai thác danh mục chuẩn bị thiết bị/dụng cụ (chuẩn bị 5 mô hình điều hòa, 5 bộ mô hình cắt bổ mỗi loại máy nén, đồ nghề cơ khí cho ca thực hành 20 sinh viên) và sử dụng trực tiếp các bảng quy trình, phiếu tiêu chí đánh giá để chấm điểm thực hành.
• Tự học và tham khảo kỹ thuật: Tài liệu là cẩm nang quy trình chuẩn dành cho kỹ thuật viên sửa chữa điện - điện lạnh ô tô tại các xưởng dịch vụ, trạm bảo dưỡng và kỹ sư kiểm định phương tiện cơ giới đường bộ.

---

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?
Tài liệu được biên soạn chuẩn hóa cho sinh viên hệ Cao đẳng và Trung cấp nghề Kỹ thuật máy lạnh và Điều hòa không khí; sinh viên ngành Công nghệ Kỹ thuật Ô tô; kỹ thuật viên sửa chữa điện lạnh ô tô cần tài liệu tra cứu quy trình kỹ thuật.

2. Cần kiến thức nền nào để học?
Người học cần có nền tảng về nhiệt động lực học, nguyên lý truyền nhiệt, mạch điện - điện tử cơ bản và kỹ năng an toàn cơ khí trước khi tiếp cận mô đun.

3. Điểm khác biệt với giáo trình điện lạnh dân dụng/thương mại là gì?
Giáo trình tập trung vào các đặc tính chuyên biệt của hệ thống nhiệt ô tô: tận dụng nước làm mát động cơ để sưởi ấm; máy nén hở dẫn động gián tiếp từ trục khuỷu động cơ; hệ thống điều khiển liên động với trạng thái vận hành xe (bù không tải, ngắt tải khi quá nhiệt động cơ, bảo vệ trượt đai) và cấu trúc điều hòa tự động điều khiển qua ECU/mạng MPX.

4. Làm sao để tự học hiệu quả?
Người học nên kết hợp đọc sơ đồ lý thuyết với việc quan sát trực tiếp các linh kiện thực tế; rèn luyện kỹ năng vẽ lại sơ đồ nguyên lý hệ thống và tuân thủ bảng quy trình 5 bước đo kiểm, hút chân không, nạp ga được hướng dẫn ở Bài 4.

5. Có tài liệu và biểu mẫu bổ trợ nào kèm theo?
Giáo trình cung cấp sẵn bảng định mức thiết bị - dụng cụ - vật tư cho ca thực hành 20 sinh viên; bảng phân tích lỗi thường gặp và cách khắc phục trong từng công đoạn; cùng phiếu chấm điểm kết quả học tập phân bổ theo 3 nhóm tiêu chí Kiến thức (40%), Kỹ năng (40%) và Thái độ (20%).

---

Kết luận (150 từ)

• Giá trị chính của giáo trình: Giáo trình Chuyên đề Điều hòa không khí ô tô (MĐ 25) xác lập khung nội dung chuyên môn chặt chẽ, kết hợp hoàn chỉnh giữa lý thuyết nhiệt điện lạnh hiện đại và quy trình thực hành chuẩn hóa theo tiêu chuẩn đào tạo nghề quốc gia.
• Learning pathway suggested: Lộ trình học tập đề xuất bắt đầu từ việc nắm vững nguyên lý chu trình nhiệt động (Bài 1), phân tích cấu tạo cơ khí và mạch điều khiển (Bài 2), làm chủ hệ thống điều khiển tự động ECU (Bài 3), và hoàn thiện kỹ năng thực hành vận hành, nạp ga, đo kiểm, xử lý sự cố (Bài 4).
• Resources bổ sung: Người học nên tham khảo thêm tài liệu hướng dẫn kỹ thuật chuyên sâu về mạch điện các dòng xe thương mại, sổ tay an toàn môi chất lạnh R-134a và các tiêu chuẩn kiểm tra hệ thống điều hòa ô tô hiện hành.

Trích đoạn nội dung tài liệu

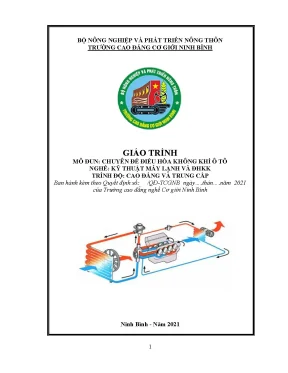

BỘ NÔNG NGHIỆP VÀ PHÁT TRIỂN NÔNG THÔN TRƯỜNG CAO ĐẲNG CƠ GIỚI NINH BÌNH GIÁO TRÌNH MÔ ĐUN: CHUYÊN ĐỀ ĐIỀU HÒA KHÔNG KHÍ Ô TÔ NGHỀ: KỸ THUẬT MÁY LẠNH VÀ ĐHKK TRÌNH ĐỘ: CAO ĐẲNG VÀ TRUNG CẤP Ban hành kèm theo Quyết định số: /QĐ-TCGNB ngày….năm 2021 của Trường cao đẳng nghề Cơ giới Ninh Bình Ninh Bình - Năm 2021 1 TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. 2 LỜI GIỚI THIỆU Ngày nay, ôtô được sử dụng rộng rãi như một phương tiện giao thông thông dụng. Ôtô hiện đại thiết kế nhằm cung cấp tối đa về mặt tiện nghi cũng như tính năng an toàn cho người sử dụng.

Các tiện nghi được sử dụng trên ôtô hiện đại ngày càng phát triển, hoàn thiện và giữ vai trò hết sức quan trọng đối với việc đảm bảo nhu cầu của khách hàng, một trong những tiện nghi phổ biến đó là hệ thống điều hoà không khí trong ôtô. Giáo trình này giới thiệu những kiến thức cơ bản về lý thuyết, cấu tạo và nguyên lý hoạt động của hệ thống điều hòa không khí trên xe ô tô. Nội dung cơ bản của giáo trình gồm 4 bài. Bài 1: Tổng quan hệ thống điều hoà không khí trên xe ô tô Bài 2: Cấu tạo và hoạt động của các bộ phận hệ thống điều hoà không khí trên xe ô tô Bài 3: Hệ thống điều hoà không khí tự động trên xe ô tô Bài 4: Sửa chữa bảo dưỡng hệ thống điều hoà không khí trên xe ô tô Ninh Bình, ngày 30 tháng 4 năm 2021 Nhóm biên soạn 3 MỤC LỤC ĐỀ MỤC TRANG LỜI GIỚI THIỆU.

4 CHƯƠNG TRÌNH MÔ ĐUN ĐIỀU HÒA KHÔNG KHÍ Ô TÔ……………… 5 BÀI 1: TỔNG QUAN HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRÊN XE ÔTÔ. GIỚI THIỆU VỀ HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRÊN XE Ô TÔ: 6 1. Nhiệm vụ của hệ thống điều hòa trên ô tô:. Phân loại điều hòa không khí trên ô tô:.

SỰ THÔNG GIÓ VÀ PHÂN PHỐI KHÔNG KHÍ TRONG XE:. Lọc không khí:. Điều tiết không khí trong xe:. NGUYÊN LÝ CỦA HỆ THỐNG LẠNH Ô TÔ:.

11 BÀI 2 : CẤU TẠO VÀ HOẠT ĐỘNG CỦA CÁC BỘ PHẬN HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRÊN XE Ô TÔ. HỆ THỐNG SƯỞI. Bộ sưởi ấm kiểu trộn khí. Bộ sưởi ấm loại điều khiển lưu lượng nước.

HỆ THỐNG LÀM LẠNH. Ly hợp từ. Thiết bị ngưng tụ. Bình lọc hút ẩm.

Thiết bị tiết lưu (van giãn nở). Các thiết bị phụ. NGUYÊN TẮC HOẠT ĐỘNG CỦA CÁC BỘ ĐIỀU KHIỂN TRONG HỆ THỐNG. Điều khiển công tắc áp suất.

Điều khiển nhiệt độ. Điều khiển tốc độ quạt dàn lạnh. Điều khiển chống đóng băng giàn lạnh. Hệ thống bảo vệ đai dẫn động.

Hệ thống điều khiển máy nén hai giai đoạn. Điều khiển điều hoà kép. Điều khiển bù không tải. Điều khiển quạt giàn nóng.

Điều khiển ngắt A/C khi nhiệt độ nước làm mát cao. 40 BÀI 3: HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TỤ ĐỘNG TRÊN XE OTO. CẤU TẠO VÀ HOẠT ĐỘNG CỦA CÁC BỘ PHẬN. ECU điều khiển A/C.

Các loại cảm biến. Motor trợ động. Nhiệt độ không khí cửa ra. Điều khiển nhiệt độ dòng khí.

Điều khiển dòng khí. Điều khiển tốc độ quạt giàn lạnh. Điều khiển việc hâm nóng. Điều khiển dòng khí trong thời gian quá độ.

Điều khiển dẫn khí vào. 57 BÀI 4: SỮA CHỮA BẢO DƯÕNG HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRÊN XE Ô TÔ. AN TOÀN KỸ THUẬT TRONG BẢO TRÌ SỬA CHỮA HỆ THỐNG ĐIỆN LẠNH. DỤNG CỤ VÀ THIẾT BỊ THÔNG THƯỜNG KHI SỬA CHỮA, BẢO TRÌ HỆ THỐNG ĐIỆN LẠNH Ô TÔ.

BẢO TRÌ HỆ THỐNG ĐIỆN LẠNH Ô TÔ. Phương pháp lắp ráp bộ áp kế vào hệ thống. Xả ga hệ thống lạnh. Rút chân không hệ điện lạnh.

Kỹ thuật nạp môi chất lạnh. Kiểm tra lượng môi chất lạnh trong hệ thống. Kiểm tra, chẩn đoán, sửa chữa hệ thống điện lạnh ôtô. Quy trình kiểm tra.

Chẩn đoán, xử lý các hư hỏng thông thường. 75 TÀI LIỆU THAM KHẢO. 81 5 GIÁO TRÌNH MÔN HOC/MÔ ĐUN TÊN MÔ ĐUN: CHUYÊN ĐỀ ĐIỀU HÒA KHÔNG KHÍ Ô TÔ Mã mô đun: MĐ 25 Vị trí, tính chất, ý nghĩa và vai trò của mô đun: Mô đun Chuyên đề điều hoà không khí ô tô được đưa vào học sau khi sinh viên đã được học các môn học, mô đun kỹ thuật cơ sở; Tính chất: Đây là mô đun bắt buộc Mục tiêu của mô đun: Trình bày được chức năng, nhiệm vụ, cấu tạo của các thiết bị trong hệ thống lạnh trên hệ thống điều hoà trên xe ô tô. Sau khi học môn học này sinh viên có thể lắp đặt sửa chữa bảo dưỡng các thiết bị điện lạnh trên xe ô tô.

Nội dung của mô đun: Thời gian Số Tên các bài trong mô đun Tổng Lý Thực Kiểm TT số thuyết hành tra* 1 Bài 1: Tổng quan hệ thống điều hòa 4 4 không khí trên ôtô 1. Giới thiệu về hệ thống điều hòa 1 1 không khí trên xe ôtô 1. Giới thiệu về hệ thống điều hòa 0,5 không khí trên xe ôtô 1. Phân loại điều hòa không khí 0,5 trên ô tô: 2.

Sự thông gió và phân phối không 1,5 1,5 khí trong xe 2. Lọc không khí 0,5 2. Điều tiết không khí trong xe 0,5 3. Nguyên lý của hệ thống lạnh ôtô 1,5 1,5 2 Bài 2 : Cấu tạo và hoạt động của các 12 6 6 bộ phận hệ thống điều hòa không khí trên xe ôtô 1.

Hệ thống sưởi 1 1 1. Bộ sưởi ấm kiểu trộn khí 0,5 1. Bộ sưởi ấm loại điều khiển lưu 0,5 lượng nước 6 2. Hệ thống làm lạnh 3,5 2.

Ly hợp từ 0,5 2. Thiết bị ngưng tụ 0,5 2. Bình lọc hút ẩm 0,5 2. Thiết bị tiết lưu (van giãn nở) 0,5 2.

Các thiết bị phụ 0,5 3. Nguyên tắc hoạt động của các bộ 7,5 1,5 6 điều khiển trong hệ thống 3. Điều khiển công tắc áp suất 0,5 0,5 3. Điều khiển nhiệt độ 0,5 0,5 3.

Điều khiển tốc độ quạt dàn lạnh 0,5 0,5 3. Điều khiển chống đóng băng 0,5 dàn lạnh 3. Hệ thống bảo vệ đai dẫn động 0,5 3. Hệ thống điều khiển máy nén 0,5 hai giai đoạn 3.

Điều khiển điều hoà kép 0,5 3. Điều khiển bù không tải 0,5 3. Điều khiển quạt giàn nóng 1 3. Điều khiển ngắt A/C khi nhiệt độ nước làm mát cao 1 3 Bài 3: Hệ thống điều hòa không khí 12 5 6 1 tự động trên xe ôtô 1.

Cấu tạo và hoạt động của các bộ 3 1,5 1,5 phận 2. ECU điều khiển A/C 0,5 0,5 2. Các loại cảm biến 0,5 0,5 2. Motor trợ động 0,5 0,5 3.

Nhiệt độ không khí cửa ra 0,5 0,5 3. Điều khiển nhiệt độ dòng khí 0,5 0,5 3. Điều khiển dòng khí 0,5 0,5 3. Điều khiển tốc độ quạt giàn lạnh 0,5 0,5 7 3.

Điều khiển việc hâm nóng 0,5 0,5 3. Điều khiển dòng khí trong thời 0,25 1 gian quá độ 3. Điều khiển dẫn khí vào 0,25 1 1 4 Bài 4: Sửa chữa bảo dưỡng hệ thống 12 4 7 1 điều hòa không khí trên xe ôtô 1. An toàn kỹ thuật trong bảo trì sửa 0,5 0,5 chữa hệ thống điện lạnh 2.

Dụng cụ và thiết bị thông thường khi sửa chữa, bảo trì hệ thống điện 2 0,5 1,5 lạnh ôtô 3. Bảo trì hệ thống điện lạnh ôtô 5 2,5 2,5 3. Phương pháp lắp ráp bộ áp kế 0,5 0,5 vào hệ thống 3. Xả ga hệ thống lạnh 0,5 0,5 3.

Rút chân không hệ điện lạnh 0,5 0,5 3. Kỹ thuật nạp môi chất lạnh 0,5 0,5 3. Kiểm tra lượng môi chất lạnh 0,5 0,5 trong hệ thống 4. Kiểm tra, chẩn đoán, sửa chữa hệ 3,5 0,5 3 thống điện lạnh ôtô 4.

Quy trình kiểm tra. Chẩn đoán, xử lý các hư hỏng 0,25 1,5 1 thông thường. Cộng 40 19 19 2 8 BÀI 1: TỔNG QUAN HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRÊN XE ÔTÔ Mã bài: MĐ25 - 01 Giới thiệu: Trong bài này giới thiệu cho học sinh nhiệm vụ, phân loại và nguyên lý hoạt động của hệ thống điều hòa không khí trên ôtô Mục tiêu: Hiểu được các kiến thức cơ bản, nguyên tắc làm việc của các thiết bị trên hệ thống điều hoà ô tô; Phân tích được các chức năng và chu kỳ làm lạnh hệ thống điều hoà không khí trên xe ô tô; Nội dung chính: 1. GIỚI THIỆU VỀ HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRÊN XE Ô TÔ: 1.

Nhiệm vụ của hệ thống điều hòa trên ô tô: Ngày nay, cùng với sự tiến bộ của khoa học kỹ thuật, nền công nghiệp ô tô đã và đang rất phát triển, những chiếc xe ra đời ngày càng vươn tới sự tiện nghi, an toàn và hiện đại hơn. Hệ thống điều hoà không khí trên ô tô có nhiệm vụ chính là điều khiển nhiệt độ trong xe, ngoài ra còn phải lọc, làm sạch không khí và làm tan sương ở mặt trong kính trước của xe. Phân loại điều hòa không khí trên ô tô: Điều hòa không khí trên ô tô được phân loại theo vị trí giàn lạnh: 1. Kiểu phía trước: Hình 1.1 Giàn lạnh kiểu phía trước Giàn lạnh kiểu phía trước được gắn dưới bảng đồng hồ và được nối với giàn sưởi.

Kiểu khoang hành lý: Ở kiểu này cụm điều hòa không khí đặt ở cốp sau xe. Cửa ra và cửa vào của khí lạnh được đặt ở lưng ghế sau. Điều hòa không khí kiểu khoang hành lý 1. Kiểu kép: Kiểu kép là sự kết hợp giữa kiểu phía trước và giàn lạnh phía sau được đặt trong khoang hành lý.

Cấu trúc này cho phép không khí lạnh thổi ra từ phía trước và phía sau. Giàn lạnh kiểu kép Kiểu kép treo trần được sử dụng trong xe khách. Giàn lạnh kiểu kép treo trần 2. SỰ THÔNG GIÓ VÀ PHÂN PHỐI KHÔNG KHÍ TRONG XE: 2.

Thông gió: Thông gió là công việc thổi khí sạch từ bên ngoài vào trong xe và cũng có tác dụng làm thông thoáng xe. Có hai kiểu thông gió: thông gió tự nhiên và thông gió cưỡng bức.Thông gió tự nhiên : Việc lấy không khí bên ngoài đưa vào trong xe nhờ chênh áp được tạo ra do chuyển động của xe được gọi là sự thông gió tự nhiên. Thông gió tự nhiên 10 2. Thông gió cưỡng bức: Trong các hệ thống thông gió cưỡng bức, người ta sử dụng quạt điện hút không khí đưa vào trong xe.
