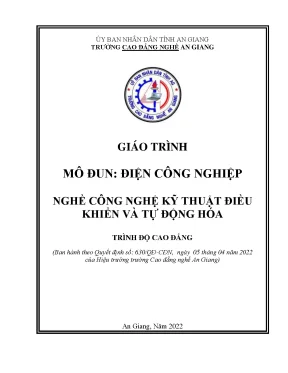

BÀI MÔ TẢ THƯ MỤC HỌC THUẬT: GIÁO TRÌNH MÔ ĐUN ĐIỆN CÔNG NGHIỆP (MÃ SỐ: MĐ18)

Tổng quan về giáo trình (250-300 từ)

Giáo trình Mô đun: Điện công nghiệp (Mã số môn học: MĐ18) là tài liệu đào tạo chuyên môn thuộc nghề Công nghệ Kỹ thuật Điều khiển và Tự động hóa ở trình độ Cao đẳng và Trung cấp nghề, do Trường Cao đẳng Nghề An Giang biên soạn và ban hành theo Quyết định số 630/QĐ-CĐN ngày 05 tháng 04 năm 2022 của Hiệu trưởng nhà trường. Giáo trình do tác giả Nguyễn Đào Vĩnh Trường chịu trách nhiệm biên soạn, phục vụ trực tiếp cho công tác giảng dạy lý thuyết gắn liền thực hành xưởng.

Về mặt thời lượng, mô đun được thiết kế với tổng thời lượng 120 giờ, phân bổ cụ thể gồm 30 giờ lý thuyết, 78 giờ thực hành và 12 giờ kiểm tra đánh giá. Cấu trúc môn học đóng vai trò cầu nối thực hành kỹ thuật trong chương trình đào tạo, chuyển tiếp từ các kiến thức cơ sở về mạch điện - máy điện sang kỹ năng ứng dụng lắp đặt trang bị điện thực tế.

Mục tiêu đào tạo (Learning Outcomes) của giáo trình xác định người học sau khi hoàn thành mô đun có khả năng:

  1. Đọc và vẽ hoàn chỉnh các sơ đồ nguyên lý mạch máy công nghiệp và dân dụng thông dụng.
  2. Tổ chức thi công, đấu nối và lắp đặt mới các hệ thống mạch máy điện đúng quy trình kỹ thuật và tiêu chuẩn mỹ thuật công nghiệp.
  3. Chẩn đoán, dò tìm và xử lý các sự cố hư hỏng thông thường trên thiết bị đóng cắt và hệ thống điều khiển truyền động.
  4. Thiết lập và quản lý không gian làm việc thực hành khoa học, tuân thủ tuyệt đối quy chuẩn an toàn lao động về điện.

Điểm đặc trưng của giáo trình là việc kết hợp 10 bài học thực hành chuyên sâu theo trình tự từ cấu tạo khí cụ điện rời, kỹ thuật quấn dây động cơ, đến việc tích hợp các mạch điều khiển logic bằng tiếp điểm, rơle và thiết bị bảo vệ pha trong tủ điện công nghiệp.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Cấu trúc giáo trình bao gồm 10 bài học chuyên đề được sắp xếp theo logic từ cơ bản đến phức tạp:

  • Bài 1: Sửa chữa thiết bị điều khiển mạch máy điện (4 giờ - 2 LT/2 TH): Hệ thống hóa cấu tạo, nguyên lý làm việc và phương pháp tháo lắp, kiểm tra, sửa chữa tiếp điểm của các khí cụ hạ áp: Áptômát (CB 1 pha, 3 pha), Công tắc tơ (cuộn hút, tiếp điểm chính, tiếp điểm phụ NO/NC), Nút ấn (loại 1, 2, 3 button), Rơle nhiệt (RN), Rơle điện từ trung gian (loại 8 chân và 14 chân), Rơle thời gian (Timer điện tử, Timer 24h điện tử - cơ loại Hager và Panasonic), Rơle tốc độ (PKC), Công tắc hành trình (CTHT), Công tắc chuyển mạch (CTCM Vôn, CTCM Ampe), Máy biến dòng điện (TI) và Bộ bảo vệ mất pha (PMR/JKN).
  • Bài 2: Đấu dây và vận hành động cơ (12 giờ - 4 LT/8 TH): Phân tích cấu tạo, nguyên lý, cách đọc nhãn máy động cơ không đồng bộ (ĐCKĐB) 1 pha và 3 pha. Cung cấp dữ liệu thực hành vẽ sơ đồ trải và sửa chữa quạt bàn ($P = 45\text{W}, Z_s = 16, 2p = 4$), quạt trần ($P = 90\text{W}, Z_s = 28, 2p = 14$), ĐCKĐB 1 pha ($P = 370\text{W}, Z_s = 24, 2p = 4$) và ĐCKĐB 3 pha kiểu đồng tâm tập trung 1 lớp ($P = 370\text{W}, U = 220\text{V}/380\text{V}, I = 1{,}46\text{A}/0{,}85\text{A}, \cos\varphi = 0{,}79, Z_s = 24, 2p = 4$). Thực hiện thao tác tháo lắp động cơ kiểu kín/hở, kiểm tra cách điện và xác định cực tính đầu dây.
  • Bài 3: Lắp đặt, sửa chữa mạch máy điện ĐK ĐCKĐB 3 pha quay 1 chiều (12 giờ - 4 LT/8 TH): Thực hành lắp đặt và xử lý lỗi mạch điều khiển 1 vị trí và mạch điều khiển 2 nơi, trang bị công tắc tơ cùng hệ thống bảo vệ quá tải, ngắn mạch và mất pha.
  • Bài 4: Lắp đặt, sửa chữa mạch máy điện ĐK ĐCKĐB 3 pha quay 2 chiều (16 giờ - 4 LT/12 TH): Phân tích và lắp ráp sơ đồ đảo chiều quay gián tiếp (không liên động) và đảo chiều quay trực tiếp có liên động cơ - điện nhằm tránh ngắn mạch pha.
  • Bài 5: Lắp đặt, sửa chữa mạch khởi động ĐCKĐB 3 pha (16 giờ - 4 LT/12 TH): Triển khai mạch đổi nối Sao - Tam giác ($Y/\Delta$) trực tiếp qua công tắc tơ và mạch đổi nối $Y/\Delta$ tự động ngắt cuộn hút rơle thời gian sau khi kết thúc quá trình khởi động.
  • Bài 6: Lắp đặt, sửa chữa mạch máy điện điều khiển ĐCKĐB 3 pha 2 tốc độ (8 giờ - 2 LT/6 TH): Khảo sát phương pháp đổi nối cuộn dây $\Delta/\text{YY}$ (dạng công suất không đổi: tam giác tốc độ cao, song song sao tốc độ thấp).
  • Bài 7: Lắp đặt, sửa chữa mạch hãm ĐCKĐB 1 pha, 3 pha (16 giờ - 4 LT/12 TH): Thiết kế và thi công mạch hãm động năng một chiều cho động cơ quay 1 chiều và động cơ quay 2 chiều.
  • Bài 8: Lắp đặt, sửa chữa mạch máy điện điều khiển ĐCKĐB 1 pha (8 giờ - 2 LT/6 TH): Vận hành mạch khởi động dùng tụ điện, tự động ngắt cuộn phụ khởi động bằng tiếp điểm rơle thời gian cho cả chế độ quay 1 chiều và đảo chiều quay.
  • Bài 9 & Bài 10: Ứng dụng khống chế hành trình và bơm nước tự động (16 giờ - 4 LT/12 TH): Mạch đóng/mở cửa rào tự động sử dụng công tắc hành trình giới hạn và mạch cấp nước tự động điều khiển 1 nơi/2 nơi kết hợp cảm biến mực nước.
                    TIẾN TRÌNH PHÁT TRIỂN KIẾN THỨC VÀ KỸ NĂNG (MĐ18)

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp các khối kiến thức kỹ thuật cơ sở bao gồm:

  • Nguyên lý điện cơ và khí cụ điện: Cấu tạo buồng dập hồ quang, lực hút nam châm điện từ, đặc tính biến dạng nhiệt của thanh lưỡng kim trong rơle nhiệt, nguyên lý dịch pha của tụ điện trong động cơ 1 pha.
  • Nguyên lý phối hợp bảo vệ: Kỹ thuật kết hợp giữa thiết bị cắt nhanh ngắn mạch (Áptômát), thiết bị bảo vệ nhiệt quá tải dài hạn (Rơle nhiệt), và thiết bị bảo vệ bất đối xứng điện áp/đảo pha/mất pha (Bộ bảo vệ pha JKN/PMR với dải chỉnh định quá áp OVER và thấp áp UNDER không quá 20%).
  • Nguyên lý đo lường gián tiếp: Phương pháp phối hợp giữa máy biến dòng điện (TI tỉ số $50/5\text{A}$ đến $1000/5\text{A}$) với công tắc chuyển mạch Ampe để đo dòng điện 3 pha trên một đồng hồ, và công tắc chuyển mạch Vôn để kiểm tra điện áp dây ($RS, ST, TR$) và điện áp pha ($RN, SN, TN$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đo kiểm thông mạch ($R = 0,\Omega$, $R = \infty$), đo điện trở cách điện cuộn dây và tiếp điểm bằng Mêgômmét (yêu cầu đạt ngưỡng cách điện an toàn $\ge 2{,}5,\text{M}\Omega$); kỹ thuật xử lý rỗ bề mặt tiếp điểm bằng giấy nhám mịn, đắp bạc, tán tiếp điểm mới hoặc quấn lại cuộn hút bị cháy.
  • Kỹ năng phân tích mạch (Analytical skills): Phân tích sơ đồ nguyên lý mạch động lực và mạch điều khiển; phân tích liên động cơ - điện để loại trừ khả năng ngắn mạch nguồn; định vị lỗi hỏng hóc từ biểu hiện hoạt động của hệ thống.
  • Kỹ năng thực hành lắp ráp (Practical competencies): Bố trí khí cụ trên bảng gá và tủ điện tiêu chuẩn kích thước $600,\text{mm} \times 500,\text{mm}$; kỹ thuật luồn ống ruột gà, bấm đầu cốt, đánh số thứ tự đầu dây, đi dây nguồn đơn $1{,}5,\text{mm}^2$ và cáp điều khiển nhiều lõi bảo đảm tiêu chuẩn an toàn và mỹ thuật công nghiệp.

Phương pháp giảng dạy và học tập (300-350 từ)

Phương pháp sư phạm và tổ chức thực hành

Giáo trình định hướng phương pháp giảng dạy tích hợp giữa lý thuyết và thực hành thao tác xưởng:

  • Phương pháp đàm thoại và phân tích trực quan: Giáo viên sử dụng mô hình học cụ, máy chiếu vật thể 3 chiều và phần mềm mô phỏng chuyên dùng để giải thích sơ đồ trước khi thao tác.
  • Quy trình thao tác mẫu và sửa sai tại chỗ: Giảng viên thực hiện mẫu các bước tháo lắp khí cụ, đấu dây mạch lực, mạch điều khiển; trực tiếp giám sát và chỉnh sửa thao tác sai lỗi của học viên ngay tại bàn thực hành.
  • Tổ chức bài tập thực hành theo quy trình chuẩn: Mỗi bài tập đều quy định chi tiết 3 phần: (1) Chuẩn bị dụng cụ, thiết bị, vật tư; (2) Trình tự thực hành tổng quát; (3) Trình tự thực hành chi tiết (từng bước tháo, kiểm tra, sửa chữa và lắp ngược lại).
   QUY TRÌNH THỰC HÀNH TÍCH HỢP TẠI XƯỞNG

Phương pháp đánh giá và điều kiện cơ sở vật chất

Hệ thống đánh giá kết quả học tập được thực hiện tích hợp lý thuyết và kỹ năng thực hành qua 4 giai đoạn kiểm tra định kỳ cùng bài thi hết môn:

  • Kiểm tra lần 1 (2 giờ): Sau Bài 2 (Tiết 17-18) - Đánh giá kỹ năng đo kiểm, đấu dây và bảo dưỡng động cơ.
  • Kiểm tra lần 2 (2 giờ): Sau Bài 4 (Tiết 47-48) - Đánh giá kỹ năng lắp ráp mạch quay 1 chiều, 2 chiều.
  • Kiểm tra lần 3 (4 giờ): Sau Bài 6 (Tiết 73-76) - Đánh giá kỹ năng lắp mạch khởi động $Y/\Delta$ và mạch 2 tốc độ $\Delta/\text{YY}$.
  • Kiểm tra lần 4 (4 giờ): Sau Bài 10 (Tiết 117-120) - Đánh giá kỹ năng thi công mạch hãm, mạch cửa rào và máy bơm nước tự động.
  • Kiểm tra hết môn: Đánh giá tổng hợp năng lực phân tích nguyên lý, thao tác lắp ráp đúng thời gian định mức, đi dây mỹ thuật trong tủ điện và bảo đảm an toàn điện tuyệt đối.

Học viên tự học dựa trên các bảng chỉ dẫn kỹ thuật, sơ đồ chân thiết bị (như chân cuộn hút 13-14 của rơle trung gian; chân nguồn 2-7 và tiếp điểm trễ 8-6, 8-5 của timer) để tự đo kiểm và đấu nối mạch trên bảng thực hành.

Điểm nổi bật và tính thực tiễn (250-300 từ)

Nội dung giáo trình tập trung hoàn toàn vào các quy chuẩn kỹ thuật và ứng dụng thực tế trong nhà máy, xí nghiệp sản xuất:

  • Tích hợp các thiết bị bảo vệ công nghiệp phổ biến: Giáo trình đưa vào sơ đồ đấu nối chi tiết của Rơle bảo vệ pha JKN/PMR (bảo vệ đảo pha, mất pha, dao động điện áp quá mức $\pm 10%$) kết hợp công tắc tơ có cuộn hút điện áp $380\text{V}$ hoặc $220\text{V}$.
  • Chuẩn hóa quy trình kiểm tra và bảo dưỡng: Hướng dẫn chi tiết định lượng cho từng loại khí cụ điện, ví dụ: kiểm tra cách điện bằng Mêgômmét phải đạt từ $2{,}5,\text{M}\Omega$ trở lên; kiểm tra tiếp điểm đóng đạt $R = 0,\Omega$, tiếp điểm mở đạt $R = \infty$; phương pháp phục hồi tiếp điểm mòn bằng đánh bóng bề mặt hoặc đắp bạc.
  • Gắn liền bài học với mô hình máy sản xuất thực tế:
    • Mạch đảo chiều và chuyển đổi 2 cấp tốc độ ($\Delta/\text{YY}$) áp dụng trực tiếp cho hệ thống truyền động máy cắt gọt kim loại.
    • Mạch khống chế hành trình chuyển động (Bài 9) mô phỏng chính xác hệ thống cổng/cửa rào tự động có công tắc hành trình giới hạn hai đầu.
    • Mạch bơm nước tự động (Bài 10) tích hợp rơle mực nước và điều khiển đa điểm (2 nơi).
    • Ứng dụng Timer 24 giờ (loại cơ - điện tử hãng Hager, Panasonic) để tự động hóa hệ thống chiếu sáng công cộng và đèn đường.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình Mô đun: Điện công nghiệp (MĐ18) được xây dựng cho các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp:

  1. Sinh viên và học viên: Dành cho học sinh, sinh viên trình độ Trung cấp nghề và Cao đẳng nghề thuộc chuyên ngành Công nghệ Kỹ thuật Điều khiển và Tự động hóa hoặc nghề Điện công nghiệp.
  2. Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần nền tảng gồm: Lý thuyết Mạch điện, An toàn điện, Vẽ điện kỹ thuật và Kỹ thuật đo lường điện trước khi thực hiện mô đun này.
  3. Giảng viên và cán bộ hướng dẫn thực hành: Sử dụng làm giáo án chuẩn để thiết kế bài giảng tích hợp, chuẩn bị vật tư thực hành (dây đơn $1{,}5,\text{mm}^2$, tủ điện $600 \times 500,\text{mm}$, đầu cốt, ống ruột gà, khí cụ đo) và xây dựng bảng kiểm (checklist) đánh giá kỹ năng tay nghề của người học.
  4. Kỹ thuật viên tự học và tra cứu: Tài liệu phù hợp cho công nhân bảo trì điện tại các nhà máy, xí nghiệp tham khảo sơ đồ đấu dây, bảng ký hiệu chân linh kiện và quy trình kiểm tra, xử lý sự cố thiết bị đóng cắt hạ thế.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được biên soạn phục vụ cho học sinh, sinh viên học nghề Điện công nghiệp và nghề Công nghệ Kỹ thuật Điều khiển và Tự động hóa ở hai bậc đào tạo: Trung cấp nghề và Cao đẳng nghề.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học cần nắm vững kiến thức về an toàn sử dụng điện, nguyên lý máy điện căn bản (động cơ không đồng bộ 1 pha và 3 pha), hiểu ký hiệu quy ước bản vẽ điện và biết sử dụng các dụng cụ đo kiểm cơ bản như đồng hồ VOM, Ampe kìm, Mêgômmét.

3. Điểm khác biệt của giáo trình này so với các tài liệu thuần lý thuyết?

Giáo trình có tỷ trọng thực hành chiếm đa số ($78/120$ giờ thực hành so với $30$ giờ lý thuyết). Mọi bài học đều đi kèm hướng dẫn tháo lắp khí cụ thực tế, thông số kỹ thuật chi tiết của động cơ mẫu, quy trình đo kiểm định lượng và phân tích bảng mã lỗi hư hỏng thực tế.

4. Làm thế nào để tự học và thực hành hiệu quả theo giáo trình?

Người học cần đối chiếu sơ đồ nguyên lý mạch điều khiển với sơ đồ bố trí chân thực tế của khí cụ (như sơ đồ chân 8-6, 8-5 của timer; 1-3, 5-6-8 của rơle bảo vệ pha), tuân thủ quy trình kiểm tra nguội trước khi cấp điện nguồn vận hành động cơ.

5. Giáo trình có những tài liệu tham khảo bổ trợ nào được nêu trong văn bản?

Tài liệu được biên soạn dựa trên 6 nguồn giáo trình tham khảo chuyên ngành:

  1. Trang bị điện - điện tử cho máy công nghiệp dùng chung - Vũ Quang Hồi (NXB Giáo dục, 1996).
  2. Hướng dẫn thực hành Thiết kế lắp đặt điện công nghiệp - Trần Duy Phụng (NXB Đà Nẵng).
  3. Phân tích mạch điện máy cắt gọt kim loại - Võ Hồng Căn; Phạm Thế Hựu (NXB Công nhân kỹ thuật, 1982).
  4. Giáo trình chuyên ngành điện tập 1, 2, 3, 4 - Nguyễn Đức Lợi (NXB Thống kê, 2001).
  5. Giáo trình hướng dẫn thực hành điện công nghiệp - Bùi Hồng Huế, Lê Nho Khanh (NXB Bộ Xây Dựng).
  6. Giáo trình thực hành máy điện - Bùi Văn Hông, Đặng Văn Thành, Phạm Thị Nga (NXB Đại học Quốc gia TPHCM).

Kết luận (150 từ)

Giáo trình Mô đun: Điện công nghiệp (MĐ18) của Trường Cao đẳng Nghề An Giang cung cấp một chương trình đào tạo thực hành hoàn chỉnh về bảo dưỡng khí cụ điện, kỹ thuật quấn dây động cơ và lắp ráp các hệ thống điều khiển truyền động cơ bản trong công nghiệp. Với cấu trúc gồm 10 bài học tích hợp, mô đun hướng dẫn người học từ thao tác đo kiểm từng linh kiện đơn lẻ đến thiết kế, thi công hoàn chỉnh tủ điện điều khiển động cơ 1 pha, 3 pha và các mô hình máy sản xuất tự động. Để đạt kết quả học tập tối ưu, người học được khuyến nghị thực hiện đầy đủ 78 giờ thực hành xưởng theo đúng quy trình công nghệ, kết hợp tra cứu chuyên sâu các tài liệu tham khảo về phân tích mạch máy cắt gọt kim loại và thiết kế trang bị điện đi kèm.
