TỔNG QUAN VỀ GIÁO TRÌNH CUNG CẤP ĐIỆN (MÃ MÔN HỌC: ĐCN 06)

Tổng quan về giáo trình

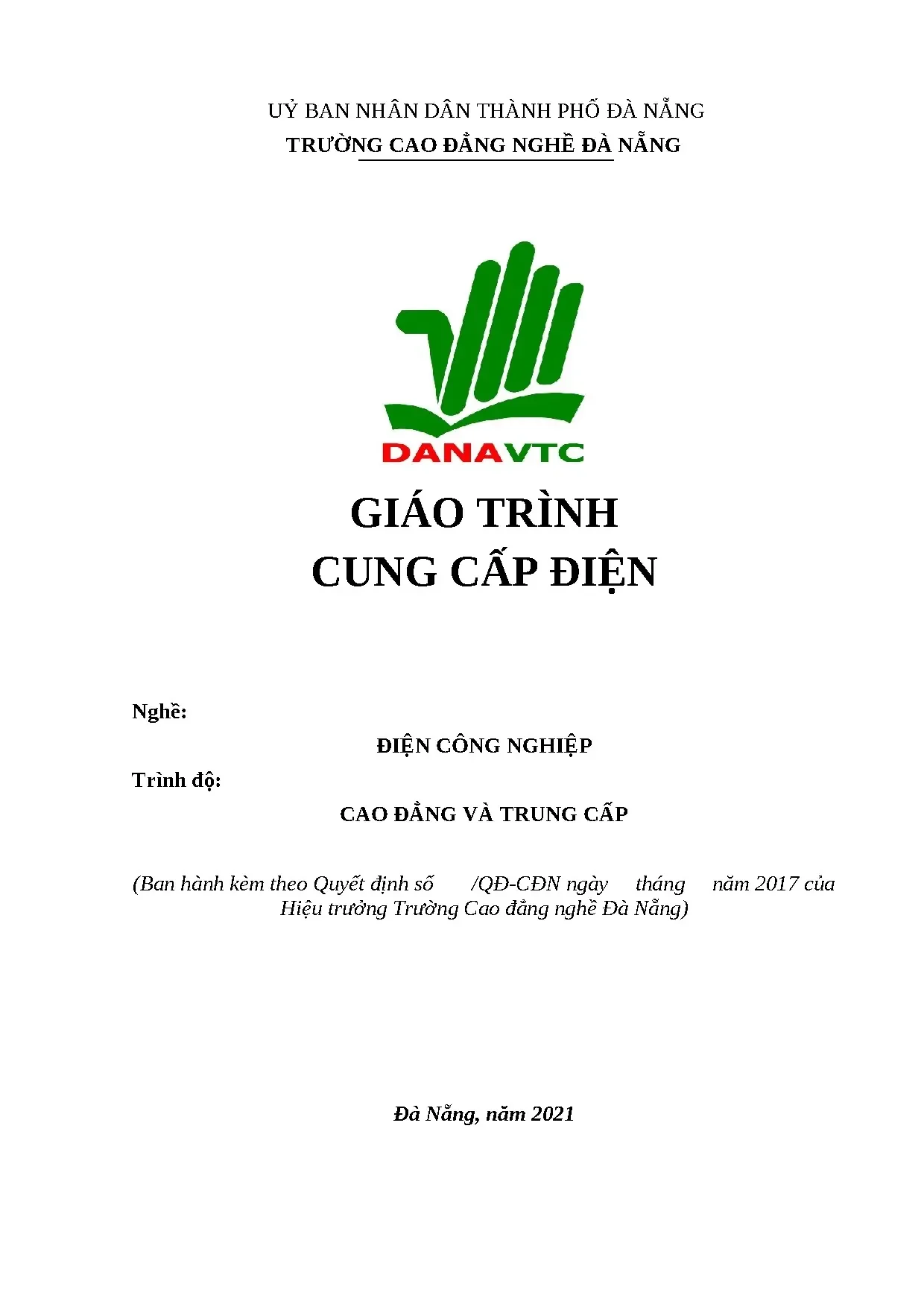

Giáo trình Cung cấp điện (Mã môn học: ĐCN 06) là tài liệu đào tạo chuyên môn thuộc nghề Điện Công nghiệp, áp dụng cho trình độ Cao đẳng và Trung cấp, do ThS. Phan Hồng Giang (Chủ biên) cùng tập thể giảng viên bộ môn Điện công nghiệp, khoa Điện – Điện tử thuộc Trường Cao đẳng nghề Đà Nẵng biên soạn và ban hành năm 2021.

Về vị trí trong chương trình đào tạo, môn học ĐCN 06 có tổng thời lượng 90 giờ (bao gồm 28 giờ lý thuyết, 54 giờ thực hành/thí nghiệm/thảo luận/bài tập và 8 giờ kiểm tra). Môn học được bố trí giảng dạy sau khi người học đã hoàn thành các học phần cơ sở kỹ thuật gồm: An toàn lao động và vệ sinh công nghiệp, Mạch điện, Đo lường điện, Vẽ điện, Khí cụ điện, Vật liệu điện; đồng thời đóng vai trò tiên quyết trước khi tiếp cận các mô-đun chuyên môn nâng cao khác.

Mục tiêu học tập của giáo trình được xác lập trên ba phương diện cụ thể:

  • Về kiến thức: Cung cấp cơ sở lý thuyết để người học trình bày được sơ đồ nguyên lý chung của hệ thống cung cấp điện; nắm vững công dụng và nguyên lý làm việc của các thiết bị bảo vệ; lựa chọn phương án và quy trình lắp đặt đường dây phân xưởng theo Tiêu chuẩn Việt Nam (TCVN); tính toán các giải pháp nâng cao hiệu quả và tiết kiệm điện năng.
  • Về kỹ năng: Hình thành năng lực tính chọn dây dẫn, phân bố hệ thống chiếu sáng kỹ thuật dân dụng và công nghiệp; thiết kế và phân tích các sơ đồ mạng điện cung cấp hạ áp, trung áp đơn giản.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện kỷ luật lao động, tác phong cẩn thận, chính xác và tư duy khoa học trong tính toán kỹ thuật điện.

Cấu trúc giáo trình gồm 7 chương được xây dựng theo phương pháp tiếp cận từ tổng quan hệ thống nguồn - lưới, phương pháp tính toán phụ tải, thiết kế sơ đồ nối dây, tính toán tổn thất kỹ thuật, đến việc lựa chọn thiết bị trạm biến áp, khí cụ bảo vệ và thiết kế chiếu sáng. Điểm đặc thù của tài liệu là định hướng kỹ thuật ứng dụng, kết hợp các công thức giải tích với bảng tra thông số tiêu chuẩn và ví dụ tính toán thực tế tại phân xưởng sản xuất.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình phân bổ dung lượng 90 giờ thành 7 chương chuyên đề nối tiếp theo logic thiết kế hệ thống cung cấp điện công nghiệp:

  1. Chương 1: Khái niệm chung về cung cấp điện (5 giờ - 4h LT, 1h TH): Khái quát đặc điểm sản xuất, truyền tải và phân phối điện năng từ các loại hình nguồn điện (nhiệt điện, thủy điện, điện nguyên tử, phong điện, điện mặt trời). Phân loại hộ tiêu thụ theo cấp điện áp ($U < 1000\text{V}$, $U > 1000\text{V}$, 1 pha, 3 pha), theo chế độ làm việc (dài hạn, ngắn hạn, ngắn hạn lặp lại) và theo mức độ tin cậy cung cấp điện (Hộ loại I, Hộ loại II, Hộ loại III). Xác định các yêu cầu kỹ thuật - kinh tế và 6 bước cơ bản trong thiết kế cung cấp điện.
  2. Chương 2: Xác định phụ tải điện (15 giờ - 4h LT, 10h TH, 1h KT): Trình bày hệ thống đại lượng cơ bản ($P_{đm}, P_{đ}, U_{đm}, f, \eta_{đm}$), phụ tải trung bình ($P_{tb}, Q_{tb}$), phụ tải cực đại ($P_{max}$) và phụ tải đỉnh nhọn ($P_{đn}$). Phân tích đồ thị phụ tải hàng ngày, hàng tháng, hàng năm và các thông số vận hành ($T_{max}, \tau, \cos\varphi_{tb}$). Thiết lập các hệ số tính toán ($K_{sd}, K_{pt}, K_{max}, K_{nc}, K_{đk}, n_{hq}$). Trình bày 4 phương pháp xác định phụ tải tính toán: theo công suất đặt và hệ số nhu cầu, theo suất phụ tải trên diện tích sản xuất ($p_0$), theo suất tiêu hao điện năng trên đơn vị sản phẩm ($w_0$), và phương pháp theo hệ số cực đại ($k_{max}$). Phương pháp xác định tâm phụ tải và xử lý quy đổi phụ tải 1 pha sang tương đương 3 pha.
  3. Chương 3: Lựa chọn phương án cung cấp điện (10 giờ - 3h LT, 6h TH, 1h KT): Cơ sở lựa chọn cấp điện áp định mức theo các công thức kinh nghiệm (Still, Zelesski, Vayker). Phân tích cấu trúc sơ đồ nối dây mạng cao áp/trung áp bên ngoài và bên trong xí nghiệp (sơ đồ hình tia, sơ đồ trục chính/liên thông, sơ đồ hỗn hợp). Thiết kế cấu trúc mạng hạ áp phân xưởng ($U < 1000\text{V}$) phân định giữa mạng động lực và mạng chiếu sáng (chiếu sáng làm việc, chiếu sáng sự cố có nguồn dự phòng ắc-quy).
  4. Chương 4: Tính toán tổn thất (15 giờ - 3h LT, 10h TH, 2h KT): Mô hình hóa sơ đồ thay thế đường dây tải điện hình $\Pi$ với các thông số $r_0, x_0, g_0, b_0$; sơ đồ thay thế máy biến áp 2 cuộn dây (dạng hình T và hình $\Pi$), máy biến áp 3 cuộn dây qua các thông số thí nghiệm ngắn mạch ($P_N, u_k%$) và không tải ($P_0, I_0%$). Phương pháp tính tổn thất công suất ($\Delta P, \Delta Q$), tổn thất điện năng và tổn thất điện áp ($\Delta U$) cho mạng phân phối và mạng có phụ tải phân bố đều.
  5. Chương 5: Trạm biến áp (5 giờ - 3h LT, 2h TH): Phân loại trạm biến áp, nguyên tắc xác định vị trí đặt trạm theo tâm phụ tải, lựa chọn số lượng và dung lượng máy biến áp phân xưởng, sơ đồ nối dây và kết cấu xây dựng trạm.
  6. Chương 6: Lựa chọn các thiết bị điện trong lưới cung cấp điện (20 giờ - 5h LT, 13h TH, 2h KT): Điều kiện chung về lựa chọn và kiểm tra ổn định nhiệt, ổn định lực điện động cho máy cắt điện, dao cách ly, cầu chì, aptomat, thanh dẫn/dây dẫn, cáp điện lực, máy biến dòng điện (BI) và máy biến điện áp (BU).
  7. Chương 7: Tính toán chiếu sáng (20 giờ - 5h LT, 13h TH, 2h KT): Các đại lượng đo lường quang thông, độ rọi, độ chói; phương pháp lựa chọn chủng loại đèn và bố trí mặt bằng; tính toán thiết kế chiếu sáng dân dụng và chiếu sáng phân xưởng công nghiệp.

Kiến thức nền tảng được xây dựng

  • Các lý thuyết cơ bản (Fundamental theories): Lý thuyết cân bằng năng lượng tức thời giữa sản xuất và tiêu thụ điện; cơ chế phát nóng dây dẫn theo định luật Joule-Lenz; lý thuyết trường điện từ trong xác định cảm kháng ($x_0$), dung kháng ($b_0$) của đường dây truyền tải.
  • Các nguyên lý cốt lõi (Core principles): Nguyên tắc phân loại mức độ tin cậy cung cấp điện (Hộ loại I cần $\ge 2$ nguồn độc lập với thời gian chuyển mạch tự động; Hộ loại II cho phép đóng dự phòng bằng tay; Hộ loại III cho phép mất điện sửa chữa $< 24\text{h}$); nguyên tắc tính toán phụ tải và tổn thất ngược chiều từ thiết bị dùng điện hạ áp trở về trạm biến áp nguồn.
  • Các mô hình tính toán (Essential frameworks): Mô hình đồ thị phụ tải ($P-t, Q-t, A-t$); mô hình xác định thiết bị hiệu quả ($n_{hq}$); mô hình sơ đồ thay thế tham số tập trung (hình T, hình $\Pi$) áp dụng cho đường dây tải điện và máy biến áp lực.

Kỹ năng phát triển

  • Kỹ năng tính toán kỹ thuật (Technical skills): Kỹ năng xác định công suất tính toán ($P_{tt}, Q_{tt}, S_{tt}$) bằng phương pháp hệ số cực đại kết hợp bảng tra $k_{max} = f(n_{hq}, K_{sd})$; tính toán quy đổi phụ tải ngắn hạn lặp lại về chế độ dài hạn qua hệ số tiếp điện tương đối ($\varepsilon%$); tính toán dòng điện đỉnh nhọn ($I_{đn}$) phục vụ kiểm tra điều kiện khởi động động cơ và chọn khí cụ bảo vệ.
  • Kỹ năng phân tích hệ thống (Analytical skills): Phân tích các thông số đồ thị phụ tải hàng năm ($T_{max}, \tau, \cos\varphi_{tb}$) nhằm lập kế hoạch bảo dưỡng thiết bị; phân tích và so sánh ưu nhược điểm kỹ thuật - kinh tế giữa sơ đồ mạng hình tia và sơ đồ mạng đường dây chính (liên thông).
  • Kỹ năng ứng dụng thực hành (Practical competencies): Tính toán tọa độ tâm phụ tải $(X, Y)$ phục vụ định vị tủ phân phối chính (MDB), tủ phân phối phụ (DB) và trạm biến áp phân xưởng; tính chọn tiết diện dây dẫn, cáp điện lực và thiết bị đóng cắt bảo vệ theo điều kiện phát nóng và độ sụt áp cho phép.

Phương pháp giảng dạy và học tập

Tiếp cận sư phạm (Pedagogical approach)

Giáo trình triển khai theo mô hình tích hợp lý thuyết gắn liền với tính toán thiết kế kỹ thuật, phân bổ tỷ trọng thực hành/bài tập chiếm 60% tổng thời lượng (54/90 giờ). Cách tiếp cận này giúp học sinh, sinh viên chuyển hóa các công thức giải tích trừu tượng thành quy trình tính toán cụ thể trên các sơ đồ phân xưởng điển hình.

Bài tập và bài toán tình huống (Case studies & Practical exercises)

Tài liệu cung cấp các bài toán tính toán kỹ thuật gắn với thông số thiết bị công nghiệp thực tế:

  • Bài toán xác định phụ tải phân xưởng cơ khí: Xử lý nhóm máy công cụ hỗn hợp gồm máy tiện T630 ($4 \times 10\text{kW}, \cos\varphi = 0,7$), máy tiện C620 ($5 \times 7\text{kW}, \cos\varphi = 0,6$), máy tiện T616 ($4 \times 4,5\text{kW}, \cos\varphi = 0,65$), máy khoan đứng ($5 \times 2,8\text{kW}, \cos\varphi = 0,55$), máy khoan bàn ($20 \times 1,0\text{kW}, \cos\varphi = 0,6$) với hệ số sử dụng chung $k_{sd} = 0,1$. Quy trình hướng dẫn từng bước xác định $n=38, n_1=9, n^=0,23, P^=0,59$, tra đường cong tìm $n_{hq}^* = 0,56 \rightarrow n_{hq} = 21,2$, tra $k_{max} = 1,82$ để tính ra $P_{tt} = 23,1\text{kW}, Q_{tt} = 30\text{kVAr}, S_{tt} = 37,86\text{kVA}$.
  • Bài toán tính dòng điện đỉnh nhọn đường dây cần trục: Xử lý nhóm động cơ làm việc ở chế độ ngắn hạn lặp lại ($\varepsilon% = 15%$) gồm động cơ nâng hàng ($12\text{kW}, I_{đm} = 27,5\text{A}, k_{mm} = 5,5$), động cơ xe con ($4\text{kW}$), động cơ xe lớn ($8\text{kW}$). Hướng dẫn quy đổi công suất định mức về $\varepsilon = 100%$, xác định dòng điện tính toán nhóm $I_{tt} = 18,8\text{A}$ và tính ra dòng đỉnh nhọn $I_{đn} = 168,8\text{A}$.
  • Bài toán quy đổi phụ tải 1 pha nối hỗn hợp: Hướng dẫn sử dụng bảng hệ số chuyển đổi điện áp dây ($U_{ab}, U_{ac}$) và điện áp pha ($U_{ao}$) về pha mang tải lớn nhất để xác định công suất tương đương ba pha $P_{3pha} = 3P_{pha(max)}$.

Phương pháp đánh giá (Assessment methods)

Thời lượng đánh giá định kỳ được thiết kế 8 giờ, phân bổ tại các mốc kết thúc các khối kiến thức trọng tâm (Chương 2, Chương 3, Chương 4, Chương 6, Chương 7). Hình thức đánh giá kết hợp giữa kiểm tra lý thuyết (khái niệm, nguyên lý, điều kiện kỹ thuật) và kiểm tra bài tập thực hành (tính toán phụ tải, vẽ sơ đồ nối dây, tính chọn dung lượng trạm biến áp và thiết bị đóng cắt).

Hướng dẫn tự học (Self-study guidelines)

Mỗi chương đều kết thúc bằng hệ thống câu hỏi lý thuyết và bài tập tự giải (như bài tập tính $n_{hq}$ cho nhóm 5 chủng loại máy khoan, tiện, cưa, bơm, kéo; bài tập tính tổn thất $\Delta P, \Delta U$ trên sơ đồ phụ tải phân bố đều). Người học cần tự tra cứu các bảng thông số kinh nghiệm ($k_{nc}, k_{max}, p_0, w_0$) và sử dụng các công thức kinh nghiệm để giải quyết bài toán thiết kế.

Điểm nổi bật và cập nhật kỹ thuật

  • Nguồn tài liệu chuẩn hóa năm 2021: Giáo trình được hoàn thiện vào tháng 06/2021 tại Trường Cao đẳng nghề Đà Nẵng, cập nhật cấu trúc giảng dạy theo chuẩn đầu ra của nghề Điện Công nghiệp hệ Cao đẳng và Trung cấp.
  • Tích hợp bức tranh đa dạng về nguồn năng lượng: Bên cạnh các nguồn điện truyền thống (nhà máy nhiệt điện ngưng hơi, nhà máy thủy điện công suất lớn), giáo trình tích hợp các nội dung về nhà máy điện nguyên tử (công suất tổ máy $500 - 1500\text{MW}$), nhà máy phong điện và nhà máy điện mặt trời sử dụng hệ thống gương hội tụ nhiệt.
  • Hệ thống hóa các công thức kinh nghiệm quốc tế trong lựa chọn cấp điện áp: Trình bày chi tiết các công thức tính toán điện áp truyền tải kinh tế:
    • Công thức Still (Mỹ): $U = 4,34\sqrt{l + 16P}$
    • Công thức Zelesski (Nga): $U = \sqrt{P(100 + 16\sqrt{l})}$
    • Công thức Vayker (Đức): $U = 3 + 0,5l$ Kèm theo bảng phân loại cấp điện áp truyền tải và khoảng cách tải điện tương ứng từ cấp hạ áp $0,22/0,38\text{kV}$ đến cao áp $500\text{kV}$.
  • Tính ứng dụng công nghiệp rõ nét: Giáo trình mô hình hóa trực tiếp các thiết bị công nghệ đặc thù như máy biến áp hàn, lò luyện kim hồ quang, động cơ nâng hạ cần trục và máy nén khí, kèm theo các hệ số tiếp điện ($\varepsilon%$) và bội số mở máy ($k_{mm}$) tương ứng.

Đối tượng sử dụng giáo trình

  • Sinh viên, học sinh: Dành cho người học bậc Cao đẳng và Trung cấp chuyên ngành Điện Công nghiệp. Yêu cầu người học phải hoàn thành các môn học cơ sở: Mạch điện, Khí cụ điện, Đo lường điện, Vật liệu điện, Vẽ điện, An toàn lao động và vệ sinh công nghiệp.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn hóa với khung phân bổ thời lượng 90 giờ chi tiết theo 7 chương. Giảng viên có thể khai thác trực tiếp hệ thống ví dụ tính toán và dữ liệu bài tập có sẵn trong giáo trình để xây dựng đề thi, bài kiểm tra định kỳ.
  • Kỹ thuật viên tại doanh nghiệp: Tài liệu phục vụ mục đích tra cứu các phương pháp xác định phụ tải tính toán, công thức tính dòng điện đỉnh nhọn, phương pháp định vị tâm phụ tải và quy trình lựa chọn khí cụ bảo vệ trong quá trình cải tạo, vận hành mạng điện phân xưởng.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được biên soạn chuyên biệt cho học sinh, sinh viên theo học nghề Điện Công nghiệp ở cả hai trình độ Cao đẳng và Trung cấp, đồng thời đóng vai trò tài liệu tham khảo cho kỹ thuật viên vận hành lưới điện nội bộ nhà máy.

2. Cần trang bị những kiến thức nền tảng nào trước khi học môn này?

Người học cần hoàn thành khối kiến thức cơ sở ngành gồm: An toàn lao động và vệ sinh công nghiệp, Mạch điện (các định luật Kirchhoff, giải mạch xoay chiều 1 pha và 3 pha), Đo lường điện, Vẽ điện, Khí cụ điện (nguyên lý máy cắt, cầu chì, rơ-le), và Vật liệu điện.

3. Điểm khác biệt cốt lõi của giáo trình so với các tài liệu lý thuyết thuần túy là gì?

Tài liệu tập trung trực tiếp vào kỹ năng tính toán ứng dụng thực tế với 60% thời lượng dành cho bài tập và thực hành (54/90 giờ). Nội dung xây dựng dựa trên số liệu cụ thể của các máy công cụ thực tế (máy tiện T630, C620, máy khoan, cần trục) và hướng dẫn sử dụng chi tiết các bảng tra, đường cong tra cứu ($k_{max}, n_{hq}^*$) phục vụ thiết kế kỹ thuật.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học nên bám sát trình tự: (1) Nắm vững các khái niệm và phân loại hộ tiêu thụ tại Chương 1; (2) Rèn luyện thành thạo quy trình 7 bước xác định số thiết bị hiệu quả $n_{hq}$ và tra bảng $k_{max}$ tại Chương 2; (3) Tự giải các bài tập tình huống cuối mỗi chương trước khi đối chiếu với công thức tổng quát; (4) Vận dụng các công thức tính tổn thất tại Chương 4 để kiểm tra lại sơ đồ mạng điện.

5. Giáo trình có những dữ liệu tra cứu bổ trợ nào kèm theo?

Tài liệu cung cấp sẵn hệ thống bảng biểu kỹ thuật phục vụ tính toán, bao gồm:

  • Bảng xác định số thiết bị điện hiệu quả ($n_{hq}^$) theo $n^$ và $P^*$.
  • Bảng tra hệ số cực đại $k_{max} = f(n_{hq}, k_{sd})$.
  • Bảng hệ số quy đổi phụ tải 1 pha nối điện áp dây thành phụ tải nối điện áp pha ($p(ab), q(ab)$).
  • Bảng phạm vi truyền tải công suất và khoảng cách theo cấp điện áp.

Kết luận

Giáo trình Cung cấp điện (Mã môn: ĐCN 06) do ThS. Phan Hồng Giang chủ biên là tài liệu đào tạo mang tính hệ thống, phản ánh đầy đủ các khâu kỹ thuật cốt lõi trong thiết kế và vận hành mạng điện xí nghiệp công nghiệp.

Lộ trình tiếp cận kiến thức của giáo trình được thiết lập chặt chẽ: bắt đầu từ việc nắm vững bản chất nguồn điện và phân loại hộ phụ tải (Chương 1) $\rightarrow$ tính toán chính xác công suất phụ tải tác dụng, phản kháng và biểu kiến (Chương 2) $\rightarrow$ xác lập phương án sơ đồ nối dây cao/hạ áp (Chương 3) $\rightarrow$ kiểm soát tổn thất kỹ thuật $\Delta P, \Delta U$ và thiết kế trạm biến áp (Chương 4, 5) $\rightarrow$ tính chọn khí cụ đóng cắt bảo vệ và mạng chiếu sáng (Chương 6, 7).

Tài liệu là nguồn dữ liệu chuẩn hóa, kết hợp giữa cơ sở lý thuyết kỹ thuật điện với các bảng tra định mức công nghiệp, phục vụ trực tiếp cho công tác đào tạo nghề Điện Công nghiệp tại Trường Cao đẳng nghề Đà Nẵng và các cơ sở giáo dục nghề nghiệp tương đương.
