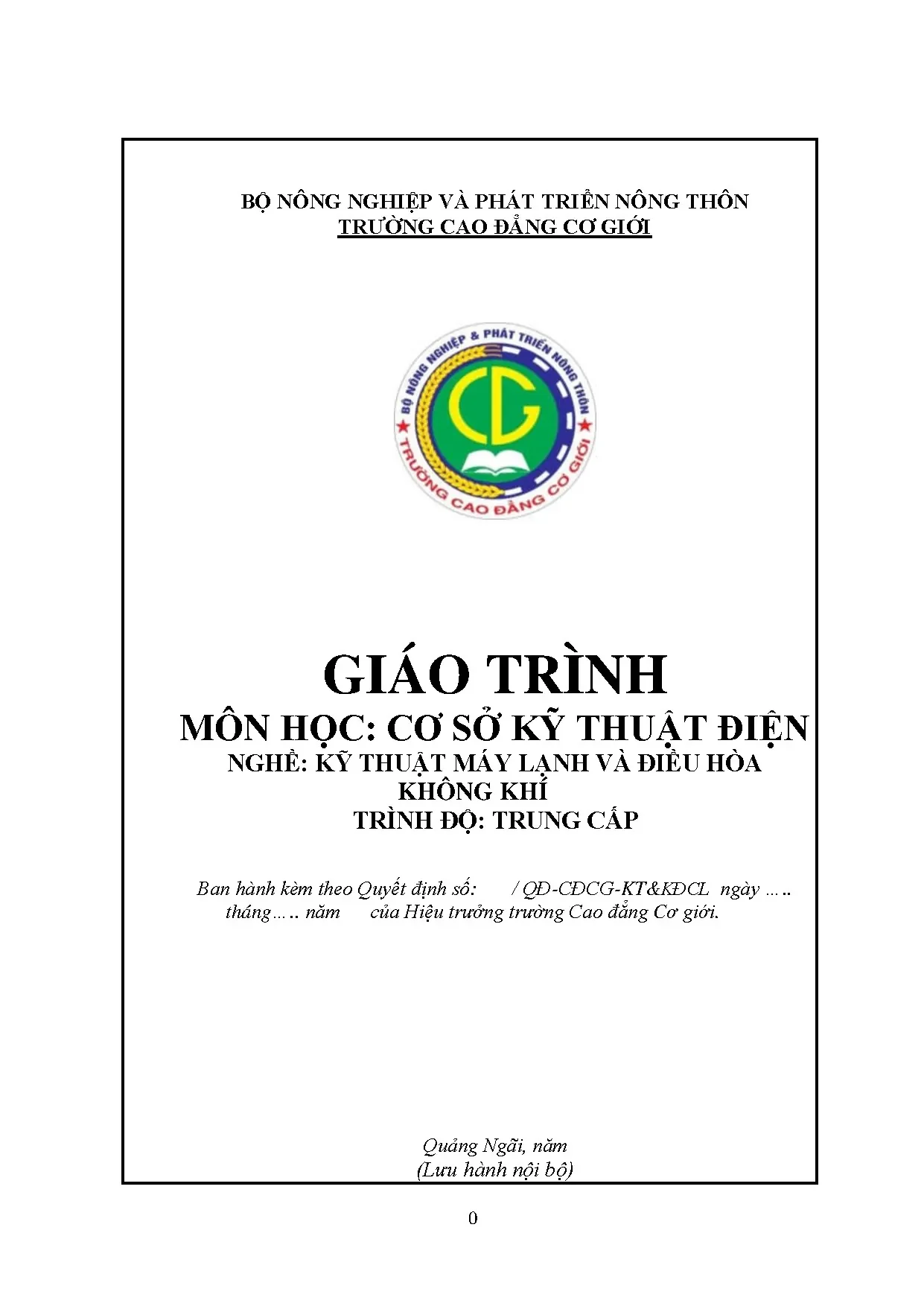

Tổng quan về giáo trình

Giáo trình Cơ sở kỹ thuật điện (Mã môn học: MH08 / MĐ08) do Ngô Thị Bích Tần chủ biên, được Trường Cao đẳng Cơ giới (Quảng Ngãi) biên soạn và ban hành theo quyết định của Hiệu trưởng nhà trường để phục vụ công tác đào tạo chuyên ngành Kỹ thuật máy lạnh và điều hòa không khí ở trình độ trung cấp.

Trong cấu trúc chương trình đào tạo gồm 80 tín chỉ (tổng thời lượng 1.900 giờ), môn học này giữ vị trí môn cơ sở bắt buộc thuộc nhóm 68 tín chỉ chuyên môn nghề. Môn học được bố trí giảng dạy tại Học kỳ I, song hành với các môn học kỹ thuật nền tảng như Vẽ kỹ thuật (MH07) và Cơ kỹ thuật. Tổng thời lượng của môn học là 45 giờ, phân bổ cụ thể thành 33 giờ lý thuyết, 9 giờ bài tập/thảo luận/thực hành và 3 giờ kiểm tra định kỳ, tương đương 3 tín chỉ.

Về mục tiêu học tập (learning outcomes), giáo trình hướng đến việc trang bị các chuẩn đầu ra xác định:

  • Kiến thức (A1, A2): Nêu và giải thích được nguyên lý hoạt động của mạch điện một chiều, xoay chiều một pha và ba pha; phân tích bản chất các đại lượng đặc trưng của điện trường, từ trường và cảm ứng điện từ; vận dụng công thức để giải các bài toán mạch điện.
  • Kỹ năng (B1, B2): Áp dụng các định luật mạch điện và phương pháp biến đổi tương đương để tính toán thông số kỹ thuật trên mô hình mạch điện.
  • Năng lực tự chủ và trách nhiệm (C1, C2): Xây dựng tác phong làm việc chủ động, nghiêm túc; tuân thủ quy trình an toàn lao động và bảo đảm vệ sinh công nghiệp trong môi trường kỹ thuật.

Cấu trúc giáo trình tiếp cận theo logic phát triển từ tĩnh học - trường điện từ đến động học mạch điện: Mạch 1 chiều $\rightarrow$ Từ trường $\rightarrow$ Cảm ứng điện từ $\rightarrow$ Mạch xoay chiều 1 pha $\rightarrow$ Mạch xoay chiều 3 pha. Điểm đặc thù của tài liệu là tinh gọn các nội dung lý thuyết trừu tượng, tích hợp trực tiếp bài toán tính toán với các mô hình ứng dụng liên quan trực tiếp đến hệ thống điện trong thiết bị lạnh và điều hòa không khí.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình được kết cấu thành 5 chương trọng tâm với sự phân bổ thời lượng và nội dung chuyên môn cụ thể:

Mã chương Tên chương mục Phân bổ thời lượng Nội dung trọng tâm
MH08-01 Mạch điện 1 chiều 9 giờ (7 LT, 2 TH/BT) Bản chất dòng điện, phần tử $R, L, C$, nguồn áp, nguồn dòng, định luật Ohm, định luật Kirchhoff 1 & 2, công - công suất, biến đổi tương đương $\Delta - Y$ và biến đổi nguồn.
MH08-02 Từ trường 6 giờ (5 LT, 1 TH/BT) Tương tác từ, đường cảm ứng từ, sức từ động $F=Iw$, cường độ từ trường $H$, cảm ứng từ $B$, từ thông $\Phi$, lực điện từ $F=BIl\sin\alpha$, phân loại vật liệu sắt từ cứng, mềm, ferit.
MH08-03 Cảm ứng điện từ 9 giờ (6 LT, 2 TH/BT, 1 KT) Định luật Lenx, định luật Maxwell $e=-d\Phi/dt$, sđđ cảm ứng trong thanh dẫn chuyển động $e=Blv\sin\alpha$, hiện tượng tự cảm, hỗ cảm, nguyên lý máy biến áp, dòng điện Foucault.
MH08-04 Mạch điện xoay chiều hình sin 1 pha 12 giờ (9 LT, 2 TH/BT, 1 KT) Khái niệm dòng hình sin, các đại lượng đặc trưng, biểu diễn dòng điện bằng đồ thị vectơ, phân tích mạch thuần $R$, thuần $L$, thuần $C$ và mạch $R-L-C$ nối tiếp.
MH08-05 Mạch điện xoay chiều hình sin 3 pha 9 giờ (6 LT, 2 TH/BT, 1 KT) Khái quát hệ thống 3 pha, sơ đồ nối dây máy phát và phụ tải hình sao (Y) và tam giác ($\Delta$), nguyên lý tạo từ trường đập mạch và từ trường quay trong máy điện.

Progression logic (tiến trình phát triển nội dung) được xây dựng chặt chẽ: Chương 1 xác lập các tiên đề và định luật cơ bản của mạch điện không đổi. Chương 2 và Chương 3 cung cấp cơ sở vật lý của trường điện từ và hiện tượng cảm ứng điện từ — cầu nối để chuyển giao từ năng lượng cơ khí sang năng lượng điện và ngược lại. Trên nền tảng đó, Chương 4 và Chương 5 mở rộng phân tích các hệ thống mạch điện biến thiên có tính chu kỳ (xoay chiều hình sin 1 pha và 3 pha), đóng vai trò nguồn động lực chính cho các động cơ và máy nén trong kỹ thuật lạnh.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết và nguyên lý cốt lõi:

  • Lý thuyết nền tảng (Fundamental theories): Thuyết điện tử về bản chất dòng điện trong các môi trường (kim loại, dung dịch điện phân, chất khí ion hóa); lý thuyết trường điện từ với các định luật Maxwell và định luật Lenx về chiều suất điện động cảm ứng; định luật bảo toàn năng lượng thể hiện qua phương trình cân bằng công suất: $$P_f = P + \Delta P_0$$
  • Nguyên lý cốt lõi (Core principles): Nguyên lý biến đổi điện năng thành cơ năng (động cơ điện dựa trên lực điện từ tác dụng lên dây dẫn mang dòng) và cơ năng thành điện năng (máy phát điện dựa trên thanh dẫn cắt đường sức từ); nguyên lý cảm ứng tĩnh trong máy biến áp với tỷ số biến áp: $$k = \frac{e_1}{e_2} \approx \frac{U_1}{U_2} = \frac{W_1}{W_2}$$
  • Khung cấu trúc mô hình hóa (Essential frameworks): Mô hình hóa phần tử thực tế thành phần tử lý tưởng (điện trở $R$ đặc trưng cho tiêu tán năng lượng, điện cảm $L$ đặc trưng tích phóng năng lượng từ trường $W_M = \frac{1}{2}Li^2$, điện dung $C$ đặc trưng tích lũy năng lượng điện trường $W_E = \frac{1}{2}Cu^2$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tính toán đại lượng điện trở suất, mật độ dòng điện ($\delta = I/S$); biến đổi tương đương các cấu trúc mạch phức tạp (mắc nối tiếp, song song, biến đổi tam giác - sao $\Delta - Y$, biến đổi giữa nguồn dòng và nguồn áp); tính toán thông số dòng điện, điện áp và độ lệch pha trên mạch xoay chiều $R-L-C$.
  • Kỹ năng phân tích (Analytical skills): Lập và giải hệ phương trình mạch điện nhiều nhánh bằng 2 định luật Kirchhoff; phân tích dạng sóng hình sin thông qua đồ thị vectơ; khảo sát quá trình quá độ trong mạch có chứa cuộn cảm theo hàm mũ: $$i = I(1 - e^{-t/\tau}) \quad (\text{với } \tau = L/R)$$
  • Năng lực thực hành chuyên môn (Practical competencies): Nhận biết và phân loại các vật liệu kỹ thuật điện (sắt từ cứng, sắt từ mềm, oxit sắt ferit); đấu nối mạch điện máy phát - tải 3 pha theo sơ đồ hình sao (Y) và tam giác ($\Delta$); áp dụng các biện pháp giảm tổn hao do dòng Foucault bằng kỹ thuật ghép lá thép kỹ thuật điện có sơn cách điện.

Phương pháp giảng dạy và học tập

Giáo trình thiết lập khung phương pháp đào tạo tích hợp giữa lý thuyết và thực hành, tuân thủ các quy định hiện hành về giáo dục nghề nghiệp.

Phương pháp sư phạm (Pedagogical approach)

Nhà trường áp dụng phương pháp dạy học tích cực:

  • Đối với giảng viên: Kết hợp trình chiếu bài giảng điện tử (projector), bảng phấn, hình vẽ minh họa với phương pháp nêu vấn đề. Giảng viên thực hiện thao tác mẫu, hướng dẫn học sinh thao tác trên các mô hình học cụ mô phỏng mạch điện máy lạnh và sửa lỗi kỹ thuật trực tiếp tại xưởng.
  • Đối với người học: Thực hiện mô hình tự học kết hợp làm việc nhóm (mỗi nhóm 2–3 người). Nhóm trưởng phân công nhiệm vụ nghiên cứu chuyên đề, tổ chức thảo luận, ghi chép và hoàn thiện báo cáo nhóm trước khi tham gia giờ học tích hợp.

Bài tập, thực hành và tình huống (Practical exercises & Case studies)

Chương trình bố trí các dạng bài tập thực hành cụ thể:

  • Bài tập giải mạch điện một chiều nhiều nguồn và biến đổi tương đương mạch cầu.
  • Thí nghiệm xác định chiều dòng điện cảm ứng, khảo sát sức từ động của cuộn dây $F=I\cdot W$.
  • Thao tác mô phỏng và đấu nối vận hành mạch điện động cơ 1 pha, 3 pha trên bảng thực hành chuyên dụng.

Phương thức đánh giá (Assessment methods)

Quy trình đánh giá kết quả học tập được thực hiện theo Quy chế đào tạo trung cấp hệ chính quy (Thông tư số 09/2017/TT-BLĐTBXH), tính theo thang điểm 10 và làm tròn đến một chữ số thập phân:

Hình thức kiểm tra Thời điểm tổ chức Phương pháp & Hình thức kiểm tra Chuẩn đầu ra đánh giá Trọng số
Kiểm tra thường xuyên (Hệ số 1) Sau 9 giờ học Tự luận, vấn đáp hoặc thuyết trình báo cáo A1, C1 \multirow{2}{*}{40%}
Kiểm tra định kỳ (Hệ số 2) Sau 35 giờ học Viết tự luận, trắc nghiệm kết hợp thực hành A2, B1, B2, C1, C2
Thi kết thúc môn học Sau 45 giờ học Vấn đáp và thực hành thao tác trên mô hình A1, A2, A3, B1, B2, C1, C2 60%

Hướng dẫn tự học (Self-study guidelines)

  • Sinh viên phải nghiên cứu giáo trình và tài liệu tham khảo được cung cấp tại thư viện trước khi đến lớp.
  • Yêu cầu tham dự tối thiểu 70% tổng thời lượng môn học; trường hợp vắng quá 30% số giờ tích hợp sẽ không đủ điều kiện dự thi và phải học lại toàn bộ môn học.

Điểm nổi bật và cập nhật

Kế thừa và chuẩn hóa tài liệu học thuật

Nội dung giáo trình được biên soạn dựa trên sự kế thừa và đối chiếu trực tiếp từ các giáo trình kỹ thuật điện chuẩn mực trong nước:

  1. Mạch điện 1 – Phạm Thị Cư (chủ biên), NXB Giáo dục, 2000.
  2. Cơ sở Kỹ thuật điện – Hoàng Hữu Thận, NXB Giao thông vận tải, 2000.
  3. Kỹ Thuật Điện – Đặng Văn Đào, NXB Giáo Dục, 2004.
  4. Kỹ thuật điện đại cương – Hoàng Hữu Thận, NXB Đại học và Trung học chuyên nghiệp, 2000.
  5. Bài tập Kỹ thuật điện đại cương – Hoàng Hữu Thận, NXB Đại học và Trung học chuyên nghiệp, 2004.

Tích hợp ứng dụng thực tế chuyên ngành (Real-world applications)

Thay vì giảng dạy lý thuyết điện thuần túy, giáo trình định hướng các khái niệm gắn liền với hệ sinh thái thiết bị ngành lạnh:

  • Khái niệm về dòng điện xoáy (Foucault) được phân tích theo 2 khía cạnh thực tế: ứng dụng tích cực trong lò tôi cao tần và nấu chảy kim loại; tác hại gây phát nóng trong lõi thép máy nén lạnh, kèm theo giải pháp kỹ thuật sử dụng lá thép kỹ thuật điện mỏng hoặc vật liệu ferit, permalloy.
  • Phân tích từ trường quay tại Chương 5 phục vụ trực tiếp cho việc tiếp thu nguyên lý làm việc của động cơ không đồng bộ 3 pha kéo máy nén trong hệ thống máy lạnh công nghiệp (MĐ21) và hệ thống điều hòa không khí trung tâm (MĐ22).
  • Các mạch điện xoay chiều hình sin 1 pha (Chương 4) cung cấp cơ sở để xử lý tụ ngậm, tụ đề và cuộn dây khởi động trong hệ thống máy lạnh dân dụng (MĐ18).

Cập nhật theo khung năng lực giáo dục nghề nghiệp

Văn bản giáo trình thiết lập mối liên kết chặt chẽ với khung chương trình đào tạo nghề trình độ Trung cấp, chuẩn hóa tiêu chí đánh giá năng lực tự chủ và trách nhiệm (C1, C2), quy định cụ thể định mức trang thiết bị giảng dạy bao gồm máy chiếu, mô hình mạch điện máy lạnh và dụng cụ an toàn xưởng điện.

Đối tượng sử dụng giáo trình

Người học mục tiêu

  • Học sinh trình độ Trung cấp và sinh viên Cao đẳng nghề: Thuộc chuyên ngành Kỹ thuật máy lạnh và điều hòa không khí, học tập môn Cơ sở kỹ thuật điện tại học kỳ đầu tiên của khóa đào tạo.
  • Yêu cầu điều kiện tiên quyết (Prerequisites): Người học cần nắm vững kiến thức vật lý đại cương về điện học ở bậc phổ thông; môn học được bố trí học song hành cùng môn Vẽ kỹ thuật (MH07) để phục vụ kỹ năng đọc sơ đồ nguyên lý mạch điện.

Giảng viên và cán bộ đào tạo

  • Sử dụng làm tài liệu giảng dạy chuẩn hóa để lập đề cương chi tiết, giáo án bài giảng lý thuyết (33 giờ) và tổ chức các buổi thảo luận, hướng dẫn bài tập (9 giờ).
  • Căn cứ vào bảng ma trận chuẩn đầu ra (A1, A2, B1, B2, C1, C2) để xây dựng ngân hàng câu hỏi kiểm tra thường xuyên, định kỳ và đề thi kết thúc môn theo đúng Thông tư 09/2017/TT-BLĐTBXH.

Người tự học và tài liệu tham khảo kỹ thuật

  • Tài liệu phù hợp cho kỹ thuật viên bảo trì, lắp đặt hệ thống cơ điện lạnh cần tài liệu tham khảo để tra cứu nhanh các công thức tính toán sụt áp, công suất tải, phương pháp đổi nối sao - tam giác ($\Delta - Y$) và cấu tạo vật liệu dẫn từ.

Câu hỏi thường gặp

1. Giáo trình này được thiết kế dành cho đối tượng nào?

Giáo trình được biên soạn phục vụ đối tượng học viên theo học trình độ Trung cấp nghề và Cao đẳng nghề chuyên ngành Kỹ thuật máy lạnh và điều hòa không khí tại Trường Cao đẳng Cơ giới cũng như các cơ sở giáo dục nghề nghiệp có đào tạo chuyên ngành tương đương.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học môn này?

Người học cần có kiến thức cơ bản về vật lý phổ thông (phần điện học, từ học) và toán học cơ bản (giải hệ phương trình bậc nhất, phép tính lượng giác, đồ thị). Môn học không đòi hỏi kiến thức chuyên sâu về giải tích cao cấp do phương pháp tiếp cận chủ yếu dựa trên đại số và đồ thị vectơ.

3. Điểm khác biệt của giáo trình này so với các tài liệu Kỹ thuật điện đại cương là gì?

Tài liệu được tinh giản cấu trúc để phục vụ trực tiếp cho nghề Kỹ thuật máy lạnh: tập trung sâu vào các phần tử $R-L-C$, mạch xoay chiều 1 pha, 3 pha, nguyên lý máy biến áp và từ trường quay, lược bỏ các phần lý thuyết trường phức tạp, liên kết trực tiếp kiến thức lý thuyết với mô hình mạch điện trong máy lạnh thương nghiệp và công nghiệp.

4. Làm thế nào để tự học và nắm vững kiến thức trong giáo trình hiệu quả?

Người học cần tuân thủ quy trình 3 bước:

  1. Đọc trước lý thuyết và ghi chú các công thức định luật (Ohm, Kirchhoff, Lenx, Maxwell) trước khi lên lớp.
  2. Hoàn thành hệ thống bài tập tính toán mạch điện tương đương ở cuối mỗi chương.
  3. Tham gia đầy đủ các giờ thảo luận nhóm (2-3 người) và đối chiếu lý thuyết với mô hình học cụ tại xưởng thực hành.

5. Giáo trình có những tài liệu bổ trợ nào đi kèm?

Giáo trình đi kèm danh mục 5 tài liệu tham khảo học thuật chính thống của các tác giả Phạm Thị Cư, Hoàng Hữu Thận, Đặng Văn Đào, cùng hệ thống câu hỏi ôn tập cuối mỗi chương và danh mục thiết bị thực hành mô phỏng theo chuẩn đào tạo nghề của Bộ Lao động – Thương binh và Xã hội.

Kết luận

Giáo trình Cơ sở kỹ thuật điện (MH08) giữ vai trò then chốt trong việc trang bị hệ thống tri thức nền tảng về mạch điện không đổi, hiện tượng điện từ và mạng điện xoay chiều cho học viên chuyên ngành Kỹ thuật máy lạnh và điều hòa không khí. Tài liệu thiết lập nền tảng kỹ thuật trực tiếp để người học tiếp thu thành công 24 môn học và mô-đun chuyên môn tiếp theo trong chương trình đào tạo, tiêu biểu như Máy điện (MĐ12), Trang bị điện hệ thống lạnh (MĐ13), Đo lường điện - lạnh (MĐ16), Sửa chữa board mạch (MĐ23) và Thực tập tốt nghiệp (MĐ25).

Để hoàn thiện lộ trình học tập, người học được khuyến nghị nghiên cứu song song giáo trình với các tài liệu tham khảo bổ trợ (Mạch điện 1, Kỹ thuật điện đại cương) và tăng cường rèn luyện kỹ năng thực hành trên các mô hình thiết bị điện lạnh thực tế.
