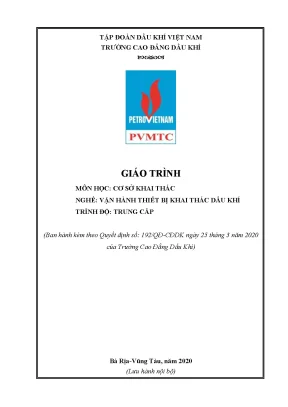

Giáo trình Cơ sở khai thác nghề Vận hành thiết bị khai thác dầu khí - Cao đẳng Dầu khí

Giáo trình cơ sở khai thác nghề vận hành thiết bị khai thác dầu khí trình độ trung cấp cung cấp kiến thức và kỹ năng cần thiết cho sinh viên.

• Tác giả: Ths. Phạm Thị Nụ
• Trường học: Trường Cao Đẳng Dầu Khí
• Chuyên ngành: Vận Hành Thiết Bị Khai Thác Dầu Khí
• Đề tài: Giáo Trình Cơ Sở Khai Thác Nghề Vận Hành Thiết Bị Khai Thác Dầu Khí Trình Độ Trung Cấp
• Loại tài liệu: giáo trình
• Năm xuất bản: 2020
• Địa điểm: Bà Rịa-Vũng Tàu

Mục lục chi tiết

• LỜI GIỚI THIỆU
• 1. CHƯƠNG 1: CÔNG TÁC HOÀN THIỆN GIẾNG
• 1.1. CÔNG TÁC ĐÁNH GIÁ THÀNH HỆ
• 1.2. Các phương pháp đánh giá thành hệ
• 1.3. CÁC CÔNG ĐOẠN HOÀN THIỆN GIẾNG
• 1.4. Các công đoạn hoàn thiện giếng
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT KHAI THÁC DẦU KHÍ
• 2.1. CÁC KHÁI NIỆM CƠ BẢN
• 2.2. Áp suất mao dẫn
• 2.3. TÍNH CHẤT VẬT LÝ CƠ BẢN CỦA ĐẤT ĐÁ VÀ CHẤT LƯU
• 2.3.1. Tính dính ướt
• 2.3.2. Sức căng bề mặt
• 2.3.3. Tính linh động
• 2.4. CÁC NGUỒN NĂNG LƯỢNG VỈA
• 2.4.1. Nguồn năng lượng tự nhiên
• 2.4.2. Nguồn năng lượng nhân tạo
• 2.5. DUY TRÌ ÁP SUẤT VỈA
• 2.5.1. Bơm ép nước ngoài ranh giới vùng chứa dầu
• 2.5.2. Bơm ép nước tại ranh giới vùng chứa dầu
• 2.5.3. Bơm ép nước trong ranh giới vùng chứa dầu
• 2.5.4. Các nguồn nước bơm ép
• 3. CHƯƠNG 3: CÁC PHƯƠNG PHÁP KHAI THÁC
• 3.1. PHƯƠNG PHÁP KHAI THÁC TỰ PHUN
• 3.1.1. Các yếu tố ảnh hưởng đến khả năng tự phun
• 3.1.2. Thiết bị trong khai thác tự phun
• 3.2. PHƯƠNG PHÁP KHAI THÁC CƠ HỌC
• 3.2.1. Cơ sở lựa chọn
• 3.2.2. Những khó khăn trong quá trình khai thác dầu khí
• 4. CHƯƠNG 4: XỬ LÝ VÙNG CẬN ĐÁY
• 4.1. MỤC ĐÍCH VÀ PHƯƠNG PHÁP
• 4.1.1. Phương pháp
• 4.2. CÁC PHƯƠNG PHÁP THƯỜNG DÙNG
• 4.2.1. Phương pháp cơ học
• 4.2.2. Phương pháp gia nhiệt
• 4.2.3. Phương pháp hoá học
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về giáo trình cơ sở khai thác nghề vận hành thiết bị khai thác dầu khí

Giáo trình "Cơ sở khai thác" là tài liệu quan trọng cho học viên ngành vận hành thiết bị khai thác dầu khí trình độ trung cấp. Tài liệu này được biên soạn dựa trên chương trình đào tạo của Bộ Lao động và Thương binh Xã hội, nhằm cung cấp kiến thức chuyên môn cần thiết cho người học. Nội dung giáo trình bao gồm các khái niệm cơ bản, quy trình khai thác và các phương pháp xử lý giếng. Việc nắm vững giáo trình này sẽ giúp học viên có nền tảng vững chắc trong ngành dầu khí.

1.1. Mục tiêu và ý nghĩa của giáo trình cơ sở khai thác

Giáo trình này nhằm trang bị cho học viên những kiến thức cơ bản về khai thác dầu khí, từ đó giúp họ có khả năng vận hành thiết bị khai thác một cách hiệu quả. Nó cũng giúp học viên hiểu rõ hơn về quy trình khai thác và các yếu tố ảnh hưởng đến hiệu suất khai thác.

1.2. Cấu trúc và nội dung chính của giáo trình

Giáo trình được chia thành 4 chương chính, bao gồm công tác hoàn thiện giếng, cơ sở lý thuyết khai thác dầu khí, các phương pháp khai thác và xử lý vùng cận đáy. Mỗi chương đều có nội dung chi tiết và hình ảnh minh họa để hỗ trợ việc học tập.

II. Những thách thức trong ngành khai thác dầu khí hiện nay

Ngành khai thác dầu khí đang đối mặt với nhiều thách thức lớn, bao gồm sự cạn kiệt nguồn tài nguyên, áp lực từ môi trường và yêu cầu về công nghệ hiện đại. Những thách thức này đòi hỏi các kỹ sư và nhân viên vận hành phải có kiến thức vững vàng và khả năng ứng phó linh hoạt. Việc hiểu rõ các vấn đề này sẽ giúp học viên chuẩn bị tốt hơn cho sự nghiệp trong ngành.

2.1. Tình trạng cạn kiệt nguồn tài nguyên dầu khí

Sự cạn kiệt nguồn tài nguyên dầu khí đang trở thành một vấn đề nghiêm trọng. Các mỏ dầu truyền thống đang giảm sản lượng, đòi hỏi phải tìm kiếm các nguồn năng lượng mới và phát triển công nghệ khai thác hiệu quả hơn.

2.2. Áp lực từ môi trường và quy định pháp lý

Ngành dầu khí phải đối mặt với áp lực ngày càng tăng từ các quy định về bảo vệ môi trường. Việc tuân thủ các quy định này không chỉ giúp bảo vệ môi trường mà còn nâng cao hình ảnh của ngành trong mắt công chúng.

III. Phương pháp khai thác dầu khí hiệu quả nhất hiện nay

Để tối ưu hóa quy trình khai thác, nhiều phương pháp hiện đại đã được áp dụng. Các phương pháp này không chỉ giúp tăng hiệu suất khai thác mà còn giảm thiểu tác động đến môi trường. Việc nắm vững các phương pháp này là rất quan trọng cho học viên trong ngành.

3.1. Phương pháp khai thác tự phun

Phương pháp khai thác tự phun là một trong những phương pháp truyền thống, sử dụng áp suất tự nhiên của vỉa để đưa dầu lên bề mặt. Phương pháp này có ưu điểm là tiết kiệm chi phí và đơn giản trong vận hành.

3.2. Phương pháp khai thác cơ học

Khai thác cơ học sử dụng các thiết bị như bơm để tăng cường khả năng khai thác. Phương pháp này thường được áp dụng khi áp suất tự nhiên không đủ để đưa dầu lên bề mặt.

IV. Ứng dụng thực tiễn của giáo trình trong ngành dầu khí

Giáo trình "Cơ sở khai thác" không chỉ là tài liệu học tập mà còn là nguồn tham khảo quý giá cho các kỹ sư và nhân viên trong ngành dầu khí. Việc áp dụng kiến thức từ giáo trình vào thực tiễn sẽ giúp nâng cao hiệu quả công việc và đảm bảo an toàn trong quá trình khai thác.

4.1. Kinh nghiệm từ các dự án khai thác thực tế

Nhiều dự án khai thác dầu khí đã áp dụng thành công các kiến thức từ giáo trình, giúp tăng cường hiệu suất và giảm thiểu rủi ro. Những kinh nghiệm này là bài học quý giá cho các thế hệ sau.

4.2. Đánh giá hiệu quả của giáo trình trong đào tạo

Giáo trình đã được đánh giá cao trong việc trang bị kiến thức cho học viên. Nhiều học viên sau khi tốt nghiệp đã có khả năng làm việc ngay tại các công ty dầu khí lớn.

V. Kết luận và tương lai của ngành khai thác dầu khí

Ngành khai thác dầu khí đang trong quá trình chuyển mình với nhiều cơ hội và thách thức. Việc cập nhật kiến thức và công nghệ mới là rất cần thiết để đáp ứng yêu cầu của thị trường. Giáo trình "Cơ sở khai thác" sẽ tiếp tục là tài liệu quan trọng trong việc đào tạo nguồn nhân lực chất lượng cho ngành.

5.1. Tương lai của ngành dầu khí tại Việt Nam

Ngành dầu khí Việt Nam đang có nhiều triển vọng phát triển với các dự án lớn được triển khai. Tuy nhiên, cần có sự đầu tư mạnh mẽ vào công nghệ và đào tạo nhân lực.

5.2. Vai trò của giáo trình trong việc nâng cao chất lượng đào tạo

Giáo trình sẽ tiếp tục được cập nhật và hoàn thiện để đáp ứng nhu cầu đào tạo ngày càng cao của ngành. Việc này sẽ giúp nâng cao chất lượng nguồn nhân lực trong ngành dầu khí.

Nội dung chính

THÔNG TIN THƯ MỤC VÀ MÔ TẢ HỌC THUẬT GIÁO TRÌNH CƠ SỞ KHAI THÁC

Tổng quan về giáo trình (250-300 từ)

Giáo trình môn học Cơ sở khai thác (Mã môn học: KKT19MH34) là tài liệu đào tạo chuyên môn thuộc chương trình đào tạo nghề Vận hành thiết bị khai thác dầu khí (trình độ Trung cấp, Cao đẳng) và nghề Khoan khai thác dầu khí (trình độ Cao đẳng). Tài liệu được ban hành kèm theo Quyết định số 192/QĐ-CĐDK ngày 25 tháng 3 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam), do ThS. Phạm Thị Nụ làm chủ biên cùng tác giả Bùi Đức Sơn biên soạn.

Trong chương trình đào tạo, môn học được bố trí giảng dạy sau các môn học kỹ thuật cơ sở như An toàn vệ sinh lao động, Vẽ kỹ thuật, Điện kỹ thuật cơ bản và Cơ sở điều khiển quá trình. Môn học đóng vai trò liên kết giữa hoạt động khoan và hoạt động khai thác, cung cấp hệ thống kiến thức tổng quan để thợ khoan lựa chọn phương pháp thi công không gây tổn hại tầng sản phẩm, đồng thời trang bị kiến thức nền tảng cho kỹ thuật viên khai thác dầu khí.

Mục tiêu học tập của giáo trình hướng tới việc chuẩn hóa các chuẩn đầu ra:

• Về kiến thức (A1–A5): Trình bày thuật ngữ chuyên ngành; mô tả quy trình hoàn thiện giếng; giải thích tính chất vật lý của đất đá và chất lưu; phân tích các nguồn năng lượng vỉa và kỹ thuật duy trì áp suất vỉa; trình bày các giải pháp xử lý vùng cận đáy giếng.
• Về kỹ năng (B1): Lựa chọn giải pháp duy trì áp suất vỉa và công nghệ xử lý axít vùng cận đáy phù hợp với đặc điểm địa chất từng mỏ.
• Về năng lực tự chủ và trách nhiệm (C1): Hình thành năng lực tự nghiên cứu tài liệu chuyên ngành và tư duy kỹ thuật logic.

Cấu trúc môn học được thiết kế với thời lượng 45 giờ (42 giờ lý thuyết, 3 giờ kiểm tra), chia thành 4 chương nối tiếp theo chu trình khai thác mỏ. Điểm đặc trưng của giáo trình là việc kết hợp chặt chẽ giữa lý thuyết cơ học chất lưu trong môi trường rỗng với hệ thống 33 hình vẽ kỹ thuật mô tả cấu tạo thiết bị lòng giếng và miệng giếng.

---

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương và chủ đề chính

Giáo trình gồm 4 chương trọng tâm, phát triển theo trình tự kỹ thuật từ giai đoạn mở vỉa đến vận hành và can thiệp giếng:

1. Chương 1: Công tác hoàn thiện giếng (5 giờ lý thuyết)

   • Đánh giá thành hệ: Giới thiệu phương pháp nghiên cứu mùn khoan tại trạm carota khí, thử giếng bằng cần (Well test) để ghi nhận biểu đồ áp suất đáy giếng, đo địa vật lý giếng khoan (carota điện, sóng âm, phóng xạ tia Gamma) và phương pháp lấy mẫu lõi (mẫu đáy và mẫu sườn giếng).
   • Công đoạn hoàn thiện giếng: Phân loại hoàn thiện theo số tầng (đơn tầng, đa tầng), theo số cần (cần đơn, đa cần), theo bề mặt phân cách đáy giếng (thân trần, ống chống lửng/suốt có phay rãnh đục lỗ lèn sỏi, ống chống suốt trám xi măng bắn mở vỉa); kỹ thuật bắn mở vỉa bằng súng nổ; quy trình gọi dòng sản phẩm bằng các giải pháp hạ áp suất đáy giếng.

2. Chương 2: Cơ sở lý thuyết khai thác dầu khí (10 giờ: 9 lý thuyết, 1 kiểm tra)

   • Khái niệm cơ bản: Xác định áp suất vỉa ban đầu ($P_{vbđ} = \rho \cdot g \cdot H$), áp suất vỉa động ($P_{wf} = f(Q)$), áp suất mao dẫn ($P_c = p_o - p_w$).
   • Vật lý đất đá và chất lưu: Độ rỗng (toàn phần, hở, hiệu dụng), độ thấm (tuyệt đối, hiệu dụng, tương đối), công thức tính độ thấm tương đương theo phương ngang và phương đứng ($k_{tđ}$), tính dính ướt, sức căng bề mặt, hệ số linh động ($M_s$).
   • Nguồn năng lượng vỉa và duy trì áp suất: Phân tích 5 chế độ năng lượng tự nhiên (mũ khí, tầng nước đáy, khí hòa tan, đàn hồi, trọng lực); công nghệ duy trì áp suất vỉa bằng bơm ép nước (ngoài ranh giới cách 800–1500m, tại ranh giới, trong ranh giới theo sơ đồ 2, 3, 4, 5, 7, 9 điểm) và bơm ép khí.

3. Chương 3: Các phương pháp khai thác (20 giờ: 19 lý thuyết, 1 kiểm tra)

   • Khai thác tự phun: Các yếu tố ảnh hưởng; cấu tạo đầu miệng giếng (cây thông loại chữ T, chữ thập chịu áp suất thử 250 at); tổ hợp thiết bị lòng giếng (phễu định hướng, thiết bị định vị, ống đục lỗ, van cắt, packer cơ học/thủy lực, thiết bị bù trừ cơ học/thủy lực, van tuần hoàn ống rời/ống trượt, van dập giếng, mandrel, van an toàn giếng sâu).
   • Khai thác cơ học: Khai thác bằng bơm cần kéo, bơm cần xoắn, bơm ly tâm điện chìm (ESP) kèm thiết bị bảo vệ động cơ; phương pháp gaslift (hệ thống khai thác trung tâm, vành xuyến, cấu tạo van gaslift, gaslift liên tục và định kỳ).

4. Chương 4: Xử lý vùng cận đáy giếng (10 giờ: 9 lý thuyết, 1 kiểm tra)

   • Nguyên nhân gây nhiễm bẩn tầng chứa và hiện tượng sụt áp do hiệu ứng Skin; các giải pháp xử lý vùng cận đáy bằng phương pháp cơ học, phương pháp gia nhiệt và phương pháp hóa học (xử lý axít).

   [Khoan & Đánh giá thành hệ]
   [Chương 1: Hoàn thiện giếng & Bắn vỉa, Gọi dòng]
   [Chương 2: Đánh giá Năng lượng vỉa & Bơm ép duy trì áp suất]
   [Chương 3: Khai thác Tự phun & Khai thác Cơ học (Bơm, Gaslift)]
   [Chương 4: Xử lý vùng cận đáy & Khắc phục hiệu ứng Skin]

Kiến thức nền tảng được xây dựng

• Cơ sở thủy lực học giếng khoan: Xác định điều kiện tạo dòng chảy từ vỉa vào đáy giếng dựa trên nguyên lý chênh áp: $$\Delta P = P_v - P_đ = P_v - 0.1 \gamma H \cos\alpha > 0$$
• Cơ sở cơ học chất lưu trong môi trường rỗng: Định luật thấm, sự phân bố bão hòa pha, quy luật suy giảm áp suất vỉa theo thời gian ($p_i$) so với áp suất điểm bọt khí ($p_{bk}$).
• Nguyên lý năng lượng vỉa: Cơ chế giãn nở đàn hồi của đất đá và chất lưu theo hệ số đàn hồi thể tích $\beta^$ ($\Delta Q = \beta^ \cdot V \cdot \Delta P$).

Kỹ năng phát triển

• Kỹ năng kỹ thuật: Đọc và phân tích biểu đồ đo carota tia Gamma; tính toán độ thấm tương đương nhiều lớp; nhận diện nguyên lý hoạt động của các cụm thiết bị lòng giếng (packer, mandrel, van an toàn, van tuần hoàn).
• Kỹ năng phân tích: Đánh giá động thái suy giảm áp suất vỉa; so sánh hệ số thu hồi dầu ($k$) giữa các chế độ năng lượng vỉa (chế độ nước $k = 0.5 - 0.8$, đàn hồi $k = 0.25 - 0.45$, mũ khí $k = 0.2 - 0.4$, khí hòa tan $k = 0.1 - 0.2$, trọng lực $k \approx 0.2$).
• Kỹ năng thực tiễn: Lựa chọn phương pháp gọi dòng phù hợp điều kiện áp suất vỉa (thay dung dịch, hỗn hợp lỏng-khí, dùng hóa phẩm sinh khí DMC XP1+XP2, nitơ lỏng ống mềm, bơm phun tia, van gaslift); xây dựng phương án bố trí giếng bơm ép duy trì áp suất mỏ.

---

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng mô hình sư phạm tích cực, chuyển trọng tâm từ truyền thụ một chiều sang hướng dẫn giải quyết vấn đề kỹ thuật:

• Phương pháp giảng dạy: Giảng viên sử dụng phương pháp thuyết trình ngắn kết hợp nêu vấn đề kỹ thuật thực tế (như hiện tượng ngón tay nước, nón khí, tắc nghẽn cận đáy); tổ chức thảo luận nhóm và giao bài tập tình huống theo từng chương.
• Hình thức tổ chức học tập: Học viên được phân chia thành các nhóm nhỏ (8–10 người). Mỗi nhóm tiếp nhận chủ đề kỹ thuật trước buổi học (ví dụ: so sánh hoàn thiện thân trần và hoàn thiện bắn mở vỉa; nguyên lý gọi dòng bằng nitơ lỏng), phân công thành viên nghiên cứu tài liệu, thảo luận và viết báo cáo chuyên đề.
• Học liệu và phương tiện: Quá trình dạy học sử dụng bài giảng đa phương tiện, máy chiếu, mô hình thiết bị lòng giếng, bản vẽ sơ đồ công nghệ và tài liệu phim ảnh kỹ thuật. Học viên kết hợp học lý thuyết với việc tìm hiểu thực tế thiết bị tại doanh nghiệp dầu khí.
• Quy định đánh giá kết quả học tập: Thực hiện theo Quy chế đào tạo Cao đẳng hệ chính quy ban hành kèm theo Thông tư số 09/2017/TT-LĐTBXH của Bộ Lao động – Thương binh và Xã hội:

Thành phần đánh giá	Phương pháp & Hình thức	Chuẩn đầu ra kiểm tra	Trọng số
Kiểm tra thường xuyên (Hệ số 1)	Vấn đáp / Thuyết trình / Báo cáo (sau 27 giờ)	A1, C1, C2	40% (Tổng điểm quá trình)
Kiểm tra định kỳ (Hệ số 2)	Tự luận / Trắc nghiệm (sau 15 giờ, 25 giờ, 45 giờ)	A2, A3, A4, A5, B1, C1, C2
Thi kết thúc môn học	Tự luận và trắc nghiệm (sau 45 giờ)	A1, A2, A3, A4, A5, B1, C1, C2	60%

• Yêu cầu đối với người học: Nghiên cứu bài trước khi đến lớp; tham dự tối thiểu 70% thời lượng lý thuyết (vắng quá 30% phải học lại môn học); tham gia đầy đủ các bài kiểm tra thành phần. Điểm đánh giá chấm theo thang điểm 10, quy đổi sang thang điểm 4 theo quy định đào tạo tín chỉ.

---

Điểm nổi bật và cập nhật (250-300 từ)

Nội dung giáo trình phản ánh các quy trình kỹ thuật và thiết bị chuyên dụng đang vận hành tại các mỏ dầu khí:

• Tích hợp các công nghệ hoàn thiện và can thiệp giếng hiện đại: Giáo trình cập nhật kỹ thuật gọi dòng bằng ống mềm (coiled tubing) kết hợp bơm Nitơ lỏng, phương pháp sinh khí tại chỗ bằng hệ hóa phẩm thương mại DMC (phản ứng $XP_1 + XP_2 \rightarrow N_2 + NaCl + H_2O$), công nghệ thả súng bắn vỉa qua ống khai thác và kỹ thuật cáp tời (wireline) trong giếng đa tầng.
• Phân tích chi tiết thiết bị cơ học chuyên ngành: Cung cấp bản vẽ mặt cắt cấu tạo chi tiết của các thiết bị kiểm soát dòng chảy ngầm như: van an toàn giếng sâu (SSSV), van tuần hoàn ống trượt/ống rời, van dập giếng, cấu tạo các loại packer cơ học và thủy lực, bộ bù trừ nhiệt độ và áp suất lòng giếng.
• Tiếp cận bài toán thủy động lực học thực tế: Phân tích cơ chế tạo phễu nước/phễu khí ở vùng cận đáy giếng do sự chênh lệch độ nhớt và độ phân dị trọng lực; đưa ra tiêu chí kỹ thuật về vị trí bắn mở vỉa (mở phần trên khi có tầng nước đáy, mở phần dưới khi có mũ khí, mở ở giữa khi có đồng thời cả hai).
• Liên hệ thực tiễn khai thác mỏ tại Việt Nam: Tài liệu kế thừa số liệu và phương pháp luận từ các giáo trình chuyên ngành trong nước của PGS.TS. Cao Ngọc Lâm (Trường Đại học Mỏ - Địa chất, 2002), TS. Lê Phước Hảo (Đại học Quốc gia TP.HCM) và nhóm tác giả Dương Danh Lam, Phùng Đình Thực, Lê Bá Tuấn, Nguyễn Văn Cảnh (NXB Giáo dục, 1999).

---

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật dầu khí:

• Học viên và sinh viên: Là tài liệu học tập bắt buộc cho học viên trình độ Trung cấp và sinh viên trình độ Cao đẳng nghề Vận hành thiết bị khai thác dầu khí; sinh viên trình độ Cao đẳng nghề Khoan khai thác dầu khí.
• Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức kỹ thuật cơ sở trước khi học môn này, bao gồm:
  1. An toàn vệ sinh lao động (Mã MH: ATMT19MH01)
  2. Vẽ kỹ thuật (Mã MH: CK19MH01)
  3. Điện kỹ thuật cơ bản (Mã MH: KTĐ19MH11)
  4. Cơ sở điều khiển quá trình (Mã MĐ: TĐH19MĐ12)
• Giảng viên và cán bộ kỹ thuật: Sử dụng làm tài liệu giảng dạy chuẩn hóa cho môn học KKT19MH34; làm cơ sở xây dựng đề thi trắc nghiệm, tự luận và bài tập tình huống kỹ thuật mỏ.
• Nhân sự kỹ thuật tại các giàn khai thác: Phục vụ tra cứu cấu tạo nguyên lý làm việc của tổ hợp van cây thông khai thác, thiết bị bơm ly tâm điện chìm, hệ thống gaslift và các phương pháp xử lý axít vùng cận đáy giếng.

---

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Tài liệu được biên soạn chuẩn hóa cho học viên hệ Trung cấp, Cao đẳng nghề Vận hành thiết bị khai thác dầu khí và Cao đẳng nghề Khoan khai thác dầu khí thuộc hệ thống đào tạo nghề Dầu khí.

2. Người học cần có kiến thức nền tảng nào trước khi tiếp cận môn học?

Học viên cần nắm vững các kiến thức kỹ thuật cơ sở về an toàn vệ sinh lao động, đọc bản vẽ kỹ thuật cơ khí, nguyên lý mạch điện cơ bản và cơ sở điều khiển quá trình theo chương trình đào tạo nghề dầu khí.

3. Giáo trình này tập trung vào khía cạnh lý thuyết hay thực hành thiết bị?

Giáo trình tập trung vào lý thuyết cơ sở (42/45 giờ), trang bị nguyên lý vật lý vỉa, động thái dòng chảy và mô tả cấu tạo chi tiết thiết bị. Phần kỹ năng thực hành vận hành sẽ được đào tạo tiếp nối trong các mô đun chuyên sâu như Vận hành van (KKT19MĐ50), Thiết bị hoàn thiện giếng (KKT19MĐ51), Vận hành bơm (KKT19MĐ52) và Vận hành trên mô hình (KKT19MĐ58).

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả?

Người học cần đọc trước nội dung chương mục theo đề cương, kết hợp đối chiếu giữa phần giải thích nguyên lý với danh mục 33 hình vẽ sơ đồ thiết bị lòng giếng/miệng giếng; tham gia thảo luận nhóm 8–10 người và hoàn thành bài tập tính toán độ thấm tương đương, tính toán áp suất thủy tĩnh.

5. Có những tài liệu tham khảo chính nào được sử dụng để biên soạn giáo trình?

Giáo trình trích dẫn và tổng hợp từ 3 tài liệu chuyên ngành:

1. PGS.TS. Cao Ngọc Lâm, Công nghệ khai thác dầu khí, Trường Đại học Mỏ - Địa chất Hà Nội, 2002.
2. Lê Phước Hảo, Cơ sở khoan và khai thác dầu khí, NXB Đại học Quốc gia TP.HCM.
3. Dương Danh Lam, Phùng Đình Thực, Lê Bá Tuấn, Nguyễn Văn Cảnh, Công nghệ kỹ thuật khai thác dầu khí, NXB Giáo dục, 1999.

---

Kết luận (150 từ)

Giáo trình Cơ sở khai thác (KKT19MH34) cung cấp hệ thống kiến thức toàn diện về công nghệ hoàn thiện giếng, cơ sở vật lý tầng chứa, các chế độ năng lượng vỉa tự nhiên - nhân tạo, phương pháp khai thác tự phun/cơ học và kỹ thuật xử lý vùng cận đáy giếng.

Tài liệu là mắt xích chuyển tiếp quan trọng trong tiến trình đào tạo nghề Vận hành thiết bị khai thác dầu khí, làm nền tảng lý thuyết trực tiếp cho các mô đun thực hành chuyên môn tiếp nối:

[Cơ sở khai thác (KKT19MH34)]

Việc nghiên cứu giáo trình kết hợp với các tài liệu tham khảo chuyên ngành tại thư viện và mô hình thực hành tại xưởng đáp ứng đầy đủ yêu cầu chuẩn đầu ra về kiến thức và kỹ năng nghề nghiệp theo quy định của Trường Cao đẳng Dầu khí và Bộ Lao động – Thương binh và Xã hội.

Trích đoạn nội dung tài liệu

Chương 1: Công tác hoàn thiện giếng Trang 22 Hình 0-7. Các kiểu hoàn thiện giếng cơ bản Đầu tiên giếng được khoan đến nóc tầng sản phẩm, thả cột ống chống khai thác và trám xi măng. Sau đó khoan tiếp vào tầng sản phẩm, thả cột ống chống lửng có phay rãnh và đục lỗ sẵn (đuôi ống) đối diện với tầng sản phẩm. Phần trên của cột ống chống lửng được giữ và bịt kín trong chân đế của cột ống chống trước và nhờ vòng treo ống chống đặc biệt.

Khoảng không vành xuyến giữa phần ống chống lửng và thành giếng không trám xi măng mà lèn sỏi. Kiểu hoàn thiện giếng bằng ống chống lửng có phay rãnh hoặc đục lỗ sẵn và lèn sỏi là một trong những phương pháp khống chế cát đơn giản mà hiệu quả, khắc phục hiện tượng sụp nở thành giếng đối với tầng sản phẩm kém bền vững. Đặc biệt phương pháp này đạt hiệu quả cao khi vỉa sản phẩm là cát kết hạt thô và đồng nhất. Kích thước và mật độ lỗ hay khe lọc được thiết kế tối ưu có tác dụng cho dòng chất lưu chảy từ vỉa vào giếng.

Để tăng hiệu quả sử dụng trong tầng các hạt mịn, người ta thường phủ bên ngoài ống đục lỗ một lưới lọc bằng kim loại hoặc vật liệu composite. Tuy vậy trong trường hợp này (đặc biệt đối với giếng có lưu lượng khai thác cao) vẫn thường gặp một số khó khăn sau: - Dễ kẹt và hư lưới lọc vì bị cát bít và mài mòn, do vậy cần tiến hành sửa chữa định kỳ rất tốn kém. - Cát di chuyển từ vỉa vào giếng trộn lẫn với parafin trong dầu làm giảm mạnh tính thấm vùng cận đáy giếng. Ưu điểm nổi bật của kiểu hoàn thiện giếng bằng ống chống lửng có đục lỗ sẵn và lèn sỏi so với kiểu hoàn thiện giếng bằng ống chống suốt có đục lỗ sẵn là tiết kiệm được nguyên liệu, song quá trình thi công lại phức tạp hơn rất nhiều.

Hoàn thiện giếng với ống chống suốt, trám xi măng và bắn mở vỉa: Phần lớn các giếng khai thác dầu khí trên thế giới có kiểu hoàn thiện giếng với ống chống suốt, trám xi măng và bắn mở vỉa để đục thủng ống chống khai thác và trám xi măng nhằm tạo sự liên thông giữa giếng và tầng chứa (H 1. Kiểu hoàn thiện này được dùng cho các giếng sâu, có đất đá thành hệ yếu và kém bền vững. Điều quan trọng nhất là cần xác định chính xác khoảng bắn mở vỉa, tránh các vùng có thành hệ quá yếu hoặc không có sản phẩm, tránh dòng lưu chất không mong muốn (khí hoặc nước) chảy vào. Những ưu điểm chính của hoàn thiện giếng kiểu này là: - Đơn giản trong việc lập kế hoạch hoàn thiện giếng, dễ dàng thi công và khảo sát giếng.

- Cấu trúc giếng bền vững, ngăn cách tốt các tập khác nhau trong vỉa sản phẩm, Chương 1: Công tác hoàn thiện giếng Trang 23 đảm bảo quá trình khai thác an toàn và lâu dài. - Có khả năng tiến hành bắn vỉa lặp lại hoặc bắn bổ sung. - Có thể xử lý vùng cận đáy giếng hoặc khai thác từng phần của tầng sản phẩm theo những khoảng lựa chọn. Nhược điểm chính của kiểu hoàn thiện này là khó khống chế cát và tăng sức cản thủy lực của dòng chảy do tăng hiệu ứng skin ở vùng cận đáy giếng.

Theo phương pháp khai thác − Tự phun − Phương pháp cơ học: phương pháp khai thác Gaslift, Bơm ly tâm điện ngầm, Bơm cần hút,… 1. Các công đoạn hoàn thiện giếng a. Hạ cột ống chống khai thác và trám xi măng Thường thì cột ống chống khai thác được đặt và trám xi măng suốt tầng chứa. Giếng được khoan hết hết chiều dày (hoặc một khoảng đủ lớn để bảo đảm lưu lượng khai thác cần thiết) tầng chứa và chân đế ống chống được đặt gần đáy giếng.

Kết quả là cột ống chống và xi măng trám ngăn cách tạm thời tầng sản phẩm (H 1. Bắn mở vỉa Ngay sau khi trám xi măng cột ống chống khai thác, tầng chứa bị cột ống chống và vành đá xi măng bịt kín, nên phải tiến hành bắn mở vỉa để dầu hoặc khí từ vỉa có thể chảy vào giếng. Bắn mở vỉa là tạo các lỗ thủng qua cột ống chống, vành đá xi măng và thông sâu vào thành hệ một khoảng nhất định. Phương pháp bắn mở vỉa phổ biến nhất là dùng đạn nổ tạo áp suất.

Có ba cách thả thiết bị bắn mở vỉa vào giếng (H 1. Cách thứ nhất là thả súng bắn mở vỉa trực tiếp vào giếng bằng cáp hoặc cần khoan trước khi lắp đặt thiết bị khai thác lòng giếng. Hai cách thả súng bắn mở vỉa bằng cáp vào trong ống khai thác hoặc gắn trực tiếp ở đầu cột ống khai thác cho phép tiến hành khai thác nếu dòng chảy được thiết lập ngay sau quá trình bắn mở vỉa mà không phải dập giếng về sau để lắp đặt thiết bị khai thác lòng giếng. Chương 1: Công tác hoàn thiện giếng Trang 24 a) Súng bắn vỉa kéo thả bằng cáp b) Súng bắn vỉa thả qua ống khai thác c) Súng bắn vỉa gắn ở cuối ống khai thác Hình 0-8.

Cách thả thiết bị bắn mở vỉa vào giếng và nguyên lý làm việc của súng bắn mở vỉa Đạn tạo áp suất dùng để bắn mở vỉa sinh dòng khí cao áp với vận tốc cực lớn. Đạn được đặt trong một dụng cụ gọi là súng bắn mở vỉa. Khi súng nằm đúng vị trí, đạn được kích nổ bằng cách đánh lửa điện tử từ trên bề mặt. Sau khi bắn mở vỉa xong, một phần của súng có thể được kéo lên hoặc để nguyên ở đầu ống khai thác, phần còn lại của súng bắn mở vỉa bị rơi và nằm lại ở đáy giếng.

Trước khi bắn mở vỉa cần phải rửa sạch thành giếng. Do chênh áp, các cặn parafin và các hạt thô có thể bị đẩy vào các lỗ bắn mở vỉa và hệ thống khe nứt làm giảm độ thấm, gia tăng áp suất bơm ép hoặc tạo các đứt gãy về hướng khác. Công tác bắn mở vỉa thường do công ty dịch vụ kỹ thuật chuyên ngành đảm trách. Quy trình bắn mở vỉa gồm 3 giai đoạn được trình bày trên (H 1.

Chương 1: Công tác hoàn thiện giếng Trang 25 Hình 0-9. Quy trình bắn mở vỉa a. Súng bắn mở vỉa được hạ đối diện tầng sản phẩm b. Dòng chất lưu từ vỉa chảy vào giếng Để tối ưu hóa công tác khai thác dầu, người ta hạn chế việc hình thành phễu dâng nước từ các tầng chứa nước nằm bên dưới hoặc trong các mũ khí nằm bên trên vỉa dầu.

Chú ý rằng mức độ tạo phễu tỷ lệ nghịch với độ phân dị trọng lực và tỷ lệ thuận với độ nhớt. Để đạt mục tiêu đặt ra cần chú ý đến công tác hoàn thiện giếng: - Trong các vỉa chứa dầu có tầng nước đáy, nên mở vỉa ở phần trên của đới sản phẩm. - Trong vỉa dầu có mũ khí, nên mở vỉa ở phần đáy của đới sản phẩm. - Trong các vỉa chứa dầu vừa có mũ khí và tầng nước đáy, để hạn chế việc hình thành cả phễu nước và phễu khí, cần phải mở vỉa ở khoảng giữa của đới sản phẩm.

Độ sụt áp nhanh ở vùng cận đáy giếng cũng góp phần tạo phễu. Các vỉa có hệ số thấm cao ít có khả năng tạo phễu so với các vỉa có hệ số thấm thấp. Vì vậy bằng cách giảm thiểu độ sụt áp sẽ hạn chế hoặc trì hoãn việc hình thành phễu. Tuy nhiên, do sản lượng khai thác tỷ lệ với độ hạ thấp áp suất, nên cần xác định lưu lượng khai thác hợp lý.

Lắp đặt thiết bị khai thác Người ta lắp đặt vào giếng một cột ống có đường kính nhỏ gọi là cột ống khai thác làm đường dẫn dầu từ đáy giếng lên bề mặt. Packer được lắp giữa cột ống khai thác và cột ống chống khai thác ở ngay trên nóc tầng sản phẩm. Khi packer giãn nở, nó tạo một nút kín trong khoảng không vành xuyến giữa cột ống khai thác và bên trong cột ống chống khai thác. Như vậy, khi chất lưu khai thác chảy từ thành hệ qua các lỗ bắn mở vỉa, chúng buộc đi vào trong cột ống khai thác để đưa lên bề mặt.

Đầu giếng khai thác được lắp đặt phía trên bộ đầu ống chống, cột ống khai thác trong giếng được treo từ cây thông khai thác sao cho sản phẩm khai thác chảy theo cột ống khai thác vào cây thông khai thác. Như vậy sản phẩm khai thác từ giếng có thể được kiểm soát nhờ các van tiết lưu lắp trên cây thông khai thác. Thường sau khi đầu giếng được lắp đặt thì nhà thầu khoan hoàn thành hợp đồng khoan và có thể di chuyển phương tiện khoan đến vị trí khác để bắt đầu khoan giếng mới. Chương 1: Công tác hoàn thiện giếng Trang 26 d.

Gọi dòng sản phẩm ➢ Mục đích và yêu cầu: Tạo dòng sản phẩm dịch chuyển từ vỉa vào đáy giếng. Việc lựa chọn và áp dụng phương pháp gọi dòng cần dựa trên những yếu tố sau: - Khi gọi dòng sản phẩm phải tiến hành vào ban ngày. - Không ảnh hưởng xấu đến tính chất vật lý của vỉa, đặc biệt vùng cận đáy giếng và môi trường xung quanh. - Không phá vỡ trạng thái ổn định tương đối ban đầu của các chất lưu khác nhau chứa trong vỉa hoặc kích thích sự xâm nhập các chất lưu không mong muốn tới giếng.

- Ưu tiên phương pháp sử dụng các thiết bị có sẵn trên giàn, hiệu quả cao. - Đảm bảo tối đa các yêu cầu về an toàn lao động. ➢ Nguyên lý gọi dòng sản phẩm: Tạo ra độ chênh áp P cần thiết giữa Pv và Pđ để dòng sản phẩm thắng mọi lực cản thủy lực ở vùng cận đáy giếng: P = Pv – Pđ = Pv - 0.1HCos > 0, Trong đó: - H: chiều cao cột chất lỏng trong giếng (m). - : tỷ trọng cột chất lỏng.

- : góc nghiêng trung bình của giếng. - Pđ: là áp suất đáy giếng (at). - Pv: là áp suất vỉa (at). Do đó để tạo độ chênh áp cần phải : - Giảm tỷ trọng cột chất lỏng trong giếng.

- Giảm chiều cao cột chất lỏng trong giếng. - Giảm đồng thời  và H. ➢ Các phương pháp gọi dòng sản phẩm : + Các phương pháp giảm trọng lượng riêng + Thay dung dịch bằng nước Người ta bơm nước vào ống bơm ép và đẩy dung dịch khoan theo ống nâng lên Chương 1: Công tác hoàn thiện giếng Trang 27 mặt đất. Sau khi thay dung dịch bằng nước Pđ giảm và chênh áp tăng, tạo điều kiện cho chất lưu đi từ vỉa vào đáy giếng.
