Tổng quan về giáo trình

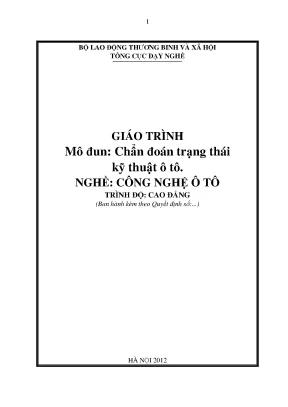

Giáo trình mô đun "Chẩn đoán trạng thái kỹ thuật ô tô" (Mã mô đun: MĐ 38) là tài liệu đào tạo chuyên môn thuộc chương trình đào tạo nghề Công nghệ ô tô ở trình độ Cao đẳng, do Tổng cục Dạy nghề (Bộ Lao động - Thương binh và Xã hội) ban hành năm 2012 tại Hà Nội. Trong khung chương trình đào tạo, MĐ 38 giữ vị trí là mô đun kỹ thuật cơ sở bắt buộc, được bố trí giảng dạy sau khi người học đã hoàn thành khối kiến thức cơ sở và chuyên ngành gồm 11 môn học (từ MH 07 đến MH 17) cùng 20 mô đun chuyên môn thực hành (từ MĐ 18 đến MĐ 37).

Mục tiêu đào tạo của giáo trình hướng tới việc trang bị cho người học năng lực:

  • Trình bày đầy đủ các yêu cầu, nhiệm vụ và nguyên lý của công tác chẩn đoán kỹ thuật trên ô tô và động cơ.
  • Giải thích, phân tích chính xác các hiện tượng và nguyên nhân hư hỏng của từng cụm chi tiết, hệ thống.
  • Thiết lập quy trình kiểm tra, phát hiện và đưa ra kết luận kỹ thuật chính xác mà không cần tháo rời tổng thành.
  • Sử dụng thành thạo các trang thiết bị, dụng cụ đo kiểm chuyên dụng, tuân thủ đúng quy trình kỹ thuật, đảm bảo an toàn lao động và rèn luyện tác phong công nghiệp tỉ mỉ, kỷ luật.

Cấu trúc giáo trình bao gồm 12 bài học chuyên biệt với tổng thời lượng phân bổ chi tiết giữa lý thuyết, thực hành và kiểm tra. Cách tiếp cận của tài liệu đi từ cơ sở phương pháp luận toán học, lý thuyết thông tin và độ tin cậy đến các quy trình đo kiểm thực nghiệm trên từng hệ thống cơ khí, thủy lực, khí nén và điện - điện tử. Điểm đặc trưng của giáo trình là việc chuẩn hóa các bước thao tác đo đạc thông qua các bảng hướng dẫn thực hành kỹ thuật, đồng thời kết hợp giữa phương pháp chẩn đoán cảm quan truyền thống với các thiết bị đo kiểm độc lập và hệ thống tự chẩn đoán (On-Board Diagnostics) thông qua bộ điều khiển điện tử (ECU).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình gồm 12 bài học được thiết kế theo tiến trình logic từ tổng quát đến chi tiết:

  • Bài 1: Khái niệm chung và phương pháp chẩn đoán trạng thái kỹ thuật ô tô (MĐ38-01, 13 giờ): Cung cấp khái niệm khoa học về chẩn đoán kỹ thuật; phân loại 4 hình thức chẩn đoán (theo tiêu chuẩn pháp lý, đánh giá tuổi thọ còn lại, xác định và phục hồi tính năng, nghiên cứu quy luật); mô hình hóa hệ thống logic Boole; phân loại các phương pháp chẩn đoán đơn giản (qua thị giác, thính giác, khứu giác, cảm giác nhiệt, cảm giác lực) và phương pháp tự chẩn đoán qua ECU (bằng đèn LED nhịp xung Assembly, băng giấy đục lỗ, màn hình LCD).
  • Bài 2: Chẩn đoán tình trạng kỹ thuật chung ô tô (MĐ38-02, 21 giờ): Phân tích các yếu tố làm suy giảm độ tin cậy; mô hình hóa quy luật xác suất không hỏng $R(t)$ và cường độ hư hỏng theo chu kỳ làm việc qua 3 giai đoạn ($a$: chạy rà, $b$: ổn định, $c$: mòn mỏi); phân tích kết quả và đưa ra kết luận sau kiểm tra.
  • Bài 3: Chẩn đoán tình trạng kỹ thuật cơ cấu khuỷu trục thanh truyền (MĐ38-03, 14 giờ): Phương pháp đo khe hở đầu to - đầu nhỏ thanh truyền bằng áp lực khí nén ($8 \div 12,\text{KG/cm}^2$); quy trình kiểm tra độ cong ($\le 0{,}04,\text{mm}/100,\text{mm}$), độ xoắn ($\le 0{,}06,\text{mm}/100,\text{mm}$) của thanh truyền bằng thiết bị DTJ-75; quy trình kiểm tra độ côn, độ ô-van, độ đảo ($\le 0{,}06,\text{mm}$) và khe hở dọc trục ($\le 0{,}3,\text{mm}$) của trục khuỷu.
  • Bài 4: Chẩn đoán tình trạng kỹ thuật hệ thống phân phối khí (MĐ38-04, 13 giờ): Phân tích sai lệch pha phối khí, kiểm tra tiếng gõ con đội, đệm dầu, xupap; xác định độ lọt khí buồng đốt bằng áp suất khí nén $4,\text{KG/cm}^2$; đo độ mòn thân xupap, độ rơ ống dẫn hướng ($< 0{,}4,\text{mm}$), bề dày đĩa xupap ($> 0{,}5,\text{mm}$), độ côn/ô-van trục cam ($< 0{,}05,\text{mm}$).
  • Bài 5: Chẩn đoán tình trạng kỹ thuật hệ thống nhiên liệu (MĐ38-05, 26 giờ): Khảo sát hệ thống nhiên liệu xăng (kiểm tra điện trở bơm xăng $0{,}2 \div 3,\Omega$, điện trở phao xăng $12 \div 18,\Omega$, điện trở kim phun $11{,}6 \div 12{,}4,\Omega$, lưu lượng phun $47 \div 58,\text{cm}^3/15,\text{s}$ trên dòng xe Toyota Vios) và hệ thống nhiên liệu diesel (kiểm tra vòi phun bằng thiết bị KP-1609 với áp suất $165 \div 175,\text{KG/cm}^2$, quy trình tháo lắp bơm phân phối VE, quy trình đặt bơm cao áp trên động cơ D240).
  • Bài 6 đến Bài 12 (MĐ38-06 đến MĐ38-12): Khảo sát hệ thống làm mát và bôi trơn (MĐ38-06); hệ thống điện động cơ gồm nạp, khởi động, đánh lửa (MĐ38-07); hệ thống điện thân xe (MĐ38-08); hệ thống truyền lực gồm ly hợp, hộp số cơ khí/tự động, trục các đăng, cầu chủ động (MĐ38-09); hệ thống di chuyển (MĐ38-10); hệ thống lái (MĐ38-11); hệ thống phanh thủy lực và khí nén (MĐ38-12).

Progression logic của giáo trình xây dựng chặt chẽ: từ nguyên lý chẩn đoán tổng quát $\rightarrow$ đánh giá độ tin cậy toàn xe $\rightarrow$ đi sâu chẩn đoán phần cơ khí động cơ $\rightarrow$ các hệ thống cung cấp và phụ trợ $\rightarrow$ hệ thống điện điều khiển $\rightarrow$ toàn bộ hệ thống gầm và an toàn chuyển động.

+-----------------------------------------------------------------------------------+
|               BÀI 1 & 2: CƠ SỞ LÝ THUYẾT & ĐÁNH GIÁ CHUNG TỔNG THỂ                |
|           (Phương pháp luận, Đại số Boole, Độ tin cậy R(t), Tự chẩn đoán)          |
+-----------------------------------------+-----------------------------------------+
                                          |
                                          v
+-----------------------------------------+-----------------------------------------+
|                  BÀI 3, 4, 5, 6: CỤM ĐỘNG CƠ ĐỐT TRONG                   |
|   (Khuỷu trục thanh truyền -> Phân phối khí -> Hệ thống nhiên liệu -> Bôi trơn/Mát)   |
+-----------------------------------------+-----------------------------------------+
                                          |
                                          v
+-----------------------------------------+-----------------------------------------+
|             BÀI 7 & 8: HỆ THỐNG ĐIỆN VÀ ĐIỆN TỬ ĐIỀU KHIỂN               |
|      (Điện động cơ: Khởi động, Đánh lửa, Nạp -> Điện thân xe và phụ tải)      |
+-----------------------------------------+-----------------------------------------+
                                          |
                                          v
+-----------------------------------------+-----------------------------------------+
|             BÀI 9, 10, 11, 12: HỆ THỐNG GẦM VÀ ĐIỀU KHIỂN CHUYỂN ĐỘNG             |
|   (Truyền lực: Ly hợp/Hộp số/Cầu -> Di chuyển -> Hệ thống lái -> Hệ thống phanh)  |
+-----------------------------------------------------------------------------------+

Kiến thức nền tảng được xây dựng

  • Lý thuyết thông tin và độ tin cậy: Xây dựng cơ chế chẩn đoán dựa trên số liệu thống kê xác suất. Mô tả hàm xác suất không hỏng $R(t)$ của ô tô qua 3 giai đoạn: giai đoạn chạy rà ($a = 5.000 \div 10.000,\text{km}$), giai đoạn làm việc ổn định ($b \approx 100.000,\text{km}$, $R(t) > 0{,}9$), và giai đoạn mòn mỏi ($c$, $R(t) < 0{,}9$). Khi xác suất $R(t) < 0{,}9$, bắt buộc phải tiến hành tác động kỹ thuật để phục hồi độ tin cậy. Hành trình đến lần sửa chữa lớn tiếp theo giảm xuống còn $0{,}78 \div 0{,}89$ lần so với lần thứ nhất.
  • Đại số Boole trong chẩn đoán logic: Ứng dụng biến logic nhị phân ${0, 1}$ để mô hình hóa trạng thái kỹ thuật (tốt/xấu, hỏng/không hỏng). Thiết lập mối quan hệ hàm số giữa tập thông số trạng thái kết cấu $H_j = {h_1, h_2, \dots, h_n}$ và tập thông số biểu hiện chẩn đoán $C_j = {c_1, c_2, \dots, c_n}$.
  • Nguyên lý chẩn đoán không tháo rời: Thiết lập tương quan giữa thông số kết cấu (kích thước, hình dáng, khe hở) biến đổi từ giá trị ban đầu $H_0$ đến giá trị giới hạn $H_{gh}$ theo quãng đường vận hành, thông qua việc đo lường các thông số ra (công suất, áp suất nén $p_c$, áp suất chân không đường nạp tối đa $30,\text{inch Hg} \approx 750,\text{mmHg}$, áp suất dầu bôi trơn đến $800,\text{kPa}$, góc quay tự do, quãng đường phanh).
  • Nguyên lý hệ thống tự chẩn đoán: Khái quát cấu trúc điều khiển vòng kín gồm cảm biến đầu vào, bộ vi xử lý trung tâm (ECU), cơ cấu chấp hành và giao diện hiển thị cảnh báo.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật thao tác: Vận hành thành thạo các thiết bị chuyên dụng như thiết bị kiểm tra cong xoắn thanh truyền DTJ-75, thiết bị kiểm tra vòi phun diesel KP-1609, đồng hồ so gắn bàn mát, panme đo đường kính cổ trục, đồng hồ đo áp suất nén động cơ, vôn kế, ôm kế, ampe kìm và thiết bị đo áp suất chân không.
  • Kỹ năng phân tích và tổng hợp: Đọc và giải đoán các dấu hiệu hư hỏng thông qua màu khí xả (khói đen/xám do thừa nhiên liệu hoặc thiếu khí; khói xanh do lọt dầu nhờn; khói trắng do lọt nước hoặc bỏ lửa), âm thanh va đập cơ khí, mùi khét đặc trưng (ma sát ly hợp, cháy dầu, chập mạch cách điện); đọc mã lỗi nhịp đèn LED hoặc mã màn hình trên ECU.
  • Kỹ năng thực hành quy trình: Thực hiện chuẩn xác các thao tác tháo, kiểm tra và lắp ráp bơm cao áp phân phối VE; quy trình đặt góc phun sớm cho bơm cao áp trên động cơ D240 bằng phương pháp sập chốt bánh đà; cân chỉnh áp suất mở và kiểm tra độ tơi sương của kim phun diesel.

Phương pháp giảng dạy và học tập

Giáo trình được biên soạn phục vụ mô hình đào tạo tích hợp giữa lý thuyết và thực hành, trong đó thời lượng thực hành xưởng chiếm tỉ trọng áp đảo nhằm rèn luyện kỹ năng nghề:

Mã bài Tên bài học Tổng số giờ Lý thuyết Thực hành Kiểm tra
MĐ38-01 Khái niệm chung và phương pháp chẩn đoán TTKT ô tô 13 7 6 0
MĐ38-02 Chẩn đoán tình trạng kỹ thuật chung ô tô 21 3 18 0
MĐ38-03 Chẩn đoán TTKT cơ cấu khuỷu trục thanh truyền 14 2 12 0
MĐ38-04 Chẩn đoán TTKT hệ thống phân phối khí 13 2 9 2
MĐ38-05 Chẩn đoán TTKT hệ thống nhiên liệu 26 2 24 0
MĐ38-06 Chẩn đoán TTKT hệ thống làm mát và bôi trơn 11 2 9 0
MĐ38-07 Chẩn đoán TTKT hệ thống điện động cơ 22 2 18 2
MĐ38-08 Chẩn đoán TTKT hệ thống điện thân xe 11 2 9 0
MĐ38-09 Chẩn đoán TTKT hệ thống truyền lực 16 2 12 2
MĐ38-10 Chẩn đoán TTKT hệ thống di chuyển 10 2 8 0
MĐ38-11 Chẩn đoán TTKT hệ thống lái 8 2 6 0
MĐ38-12 Chẩn đoán TTKT hệ thống phanh 22 2 18 2

Bài tập và tình huống thực hành

Các bài học đều tích hợp bài tập tình huống thực tế:

  • Hiện tượng động cơ không nổ hoặc khó nổ do lệch pha phân phối khí, trượt đai cam, hỏng bu-gi, mất áp suất bơm xăng hoặc kẹt van cao áp bơm diesel.
  • Hiện tượng động cơ rung giật, nổ ngược ở cổ hút (hở xupap nạp) hoặc nổ ở ống xả (hở xupap xả).
  • Quy trình phân tích nguyên nhân áp suất dầu bôi trơn sụt giảm (mòn bạc cổ trục khuỷu, mòn bơm dầu hoặc tắc đường dầu chính).

Quy trình thực hành chuẩn hóa (SOP)

Mỗi nội dung thực hành được thiết kế thành bảng quy trình từng bước, bao gồm: nội dung công việc, trang thiết bị dụng cụ, hình vẽ minh họa và tiêu chuẩn kỹ thuật kiểm tra (ví dụ: quy trình tháo lắp trục khuỷu với mômen xiết bu-lông nắp gối đỡ từ $6 \div 10,\text{KG}$, siết đều từ trong ra ngoài; quy trình kiểm tra độ kín vòi phun diesel bằng thiết bị KP-1609 với thời gian tụt áp từ $230 \div 210,\text{KG/cm}^2$ phải đạt $\ge 2,\text{giây}$).

Phương pháp kiểm tra, đánh giá

  • Đánh giá kiến thức: Kiểm tra viết, trắc nghiệm hoặc vấn đáp về nhiệm vụ, yêu cầu, sơ đồ công nghệ và logic chẩn đoán; yêu cầu kết quả đạt từ 60% trở lên.
  • Đánh giá kỹ năng: Kiểm tra trực tiếp thao tác sử dụng thiết bị đo kiểm, độ chính xác của các thông số chẩn đoán thu được, khả năng phát hiện hư hỏng đúng thời gian quy định và khâu chuẩn bị, sắp xếp nơi làm việc an toàn, vệ sinh.
  • Đánh giá thái độ: Kiểm tra ý thức chấp hành quy định an toàn lao động, tính cẩn thận, tỉ mỉ và trách nhiệm trong quá trình thao tác với máy móc.

Điểm nổi bật và cập nhật

  • Tích hợp công nghệ tự chẩn đoán hiện đại: Giáo trình cập nhật nguyên lý tự chẩn đoán thông qua máy tính chuyên dụng (ECU) trên các dòng xe hiện đại. Tài liệu giải thích chi tiết các hình thức giao tiếp giữa người và xe: từ mã nhịp đèn LED dựa trên nền tảng ngôn ngữ Assembly (độ rộng xung $0{,}15,\text{giây}$), đọc mã qua băng giấy đục lỗ, đến việc hiển thị thông tin trực tiếp trên màn hình tinh thể lỏng (LCD) điều khiển bằng phím bấm hoặc cảm ứng nhiệt.
  • Phân loại công nghệ chẩn đoán theo mục đích quản lý và sản xuất: Khái quát 4 nhóm công nghệ chẩn đoán gồm:
    1. Chẩn đoán theo tiêu chuẩn pháp lý: Phục vụ công tác kiểm định an toàn giao thông và bảo vệ môi trường, mang tính bắt buộc toàn xe.
    2. Chẩn đoán đánh giá tuổi thọ còn lại: Dự báo độ tin cậy phục vụ kế hoạch khai thác vận tải hoặc chuyển nhượng phương tiện.
    3. Chẩn đoán xác định và phục hồi tính năng: Ứng dụng tại các xưởng dịch vụ sau bán hàng và trạm sửa chữa nhằm chỉ rõ hư hỏng đến từng chi tiết.
    4. Chẩn đoán nghiên cứu quy luật: Thực hiện tại các viện nghiên cứu hoặc tập đoàn sản xuất để khảo sát độ bền mỏi và tuổi thọ chi tiết quy mô lớn.
  • Sử dụng số liệu và quy trình đo kiểm thực tế: Đưa vào các thông số kỹ thuật thực nghiệm từ các hãng xe phổ biến (như dòng xe Toyota Vios với thông số điện trở cuộn dây bơm xăng, điện trở cảm biến mức nhiên liệu, điện trở và lưu lượng kim phun; thông số cân chỉnh vòi phun và bơm cao áp trên động cơ D240).

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Sinh viên trình độ Cao đẳng nghề Công nghệ Ô tô, sử dụng làm tài liệu học tập chính thức cho mô đun MĐ 38 trong giai đoạn hoàn thiện kiến thức chuyên môn trước khi thực tập tốt nghiệp.
  • Điều kiện tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành các môn học kỹ thuật cơ sở (từ MH 07 đến MH 17) và các mô đun chuyên ngành về kết cấu, bảo dưỡng sửa chữa động cơ, hệ thống điện, khung gầm (từ MĐ 18 đến MĐ 37) để có đủ nền tảng đọc hiểu thông số kết cấu và vận hành thiết bị đo.
  • Giảng viên và cơ sở đào tạo: Giáo viên dạy nghề sử dụng giáo trình để biên soạn giáo án lý thuyết, thiết kế phiếu hướng dẫn thực hành và lập bảng tiêu chí đánh giá kỹ năng kiểm tra chẩn đoán tại xưởng thực tập.
  • Kỹ thuật viên ngành ô tô: Cán bộ kỹ thuật, thợ sửa chữa tại các xưởng dịch vụ ô tô và kiểm định viên tại các trạm đăng kiểm phương tiện cơ giới đường bộ sử dụng làm tài liệu tham khảo về phương pháp đo kiểm không tháo rời và tra cứu tiêu chuẩn kỹ thuật giới hạn.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được biên soạn cho sinh viên hệ Cao đẳng nghề Công nghệ Ô tô, giáo viên giảng dạy chuyên ngành ô tô và kỹ thuật viên bảo dưỡng sửa chữa tại các gara, trạm dịch vụ kỹ thuật.

2. Cần kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành khối kiến thức gồm 11 môn học cơ sở (MH 07 - MH 17) và 20 mô đun thực hành (MĐ 18 - MĐ 37), nắm vững nguyên lý hoạt động, cấu tạo chi tiết của động cơ, hệ thống điện và hệ thống gầm ô tô.

3. Điểm khác biệt của giáo trình so với các tài liệu sửa chữa thông thường là gì?

Giáo trình tập trung vào phương pháp luận chẩn đoán kỹ thuật không tháo rời, ứng dụng mô hình xác suất thống kê độ tin cậy $R(t)$, đại số Boole và chuẩn hóa các quy trình thao tác đo đạc bằng thiết bị chuyên dụng thay vì chỉ mô tả các thao tác tháo lắp sửa chữa cơ học.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả?

Người học cần nghiên cứu kỹ phần lý thuyết logic chẩn đoán và các nguyên nhân gây sai hỏng ở từng bài học, sau đó đối chiếu với các bảng quy trình thực hành từng bước, kết hợp tra cứu cẩm nang sửa chữa của từng dòng xe cụ thể để nắm rõ các giá trị thông số tiêu chuẩn $H_0$ và giới hạn $H_{gh}$.

5. Giáo trình có sử dụng tài liệu bổ trợ nào kèm theo không?

Trong quá trình học tập và thực hành, người học cần sử dụng kèm theo cẩm nang sửa chữa (Workshop Manual) của các dòng xe cụ thể (như Toyota Vios, động cơ D240) và tài liệu hướng dẫn vận hành của các thiết bị đo kiểm chuyên dụng (thiết bị DTJ-75, thiết bị KP-1609, máy đo xung, thiết bị quét lỗi ECU).

Kết luận

Giáo trình "Chẩn đoán trạng thái kỹ thuật ô tô" (MĐ 38) là tài liệu đào tạo nghề nghiệp mang tính chuẩn hóa cao, thiết lập phương pháp luận khoa học trong việc xác định tình trạng kỹ thuật của xe mà không cần tháo rời tổng thành. Giá trị cốt lõi của giáo trình thể hiện ở sự kết hợp giữa nền tảng lý thuyết toán logic Boole, lý thuyết độ tin cậy với hệ thống bảng quy trình thực hành chi tiết trên các cụm cơ khí, thủy lực, khí nén và hệ thống điều khiển điện tử.

Tiến trình học tập được thiết kế mạch lạc từ nhận thức tổng thể đến kỹ năng đo kiểm chuyên sâu trên từng hệ thống động cơ, điện và khung gầm. Để hoàn thiện năng lực chẩn đoán, người học cần kết hợp nghiên cứu giáo trình với việc tra cứu cẩm nang sửa chữa từ các nhà chế tạo và rèn luyện kỹ năng thực tế trên các trang thiết bị kiểm chuẩn hiện đại.
