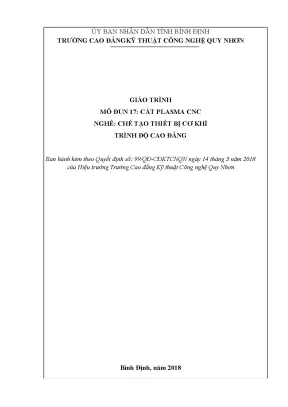

ỦY BAN NHÂN DÂN TỈNH BÌNH ĐỊNH TRƯỜNG CAO ĐẲNGKỸ THUẬT CÔNG NGHỆ QUY NHƠN GIÁO TRÌNH MÔ ĐUN 17: CẮT PLASMA CNC NGHỀ: CHẾ TẠO THIẾT BỊ CƠ KHÍ TRÌNH ĐỘ CAO ĐẲNG Ban hành kèm theo Quyết định số: 99/QĐ-CĐKTCNQN ngày 14 tháng 3 năm 2018 của Hiệu trưởng Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn Bình Định, năm 2018 TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. LỜI GIỚI THIỆU Giáo trình Cắt Plasma CNC là giáo trình chuyên môn phục vụ cho việc đào tạo mô đun 17“Cắt Plasma CNC ” trong chương trình đào tạo nghề chế tạo thiết bị cơ khí. Nội dung biên soạn của giáo trình dựa theo chương trình của mô đun Cắt plasma CNC bao gồm các bài: Bài 1: Vận hành, bảo dưỡng máy cắt Plasma CNC.
Bài 2: Phương pháp lập trình trên máy cắt Plasma CNC Bài 3: Cắt kim loại bằng Plasma và oxy - gas trên máy cắt Plasma CNC Để thuận lợi cho người học nên giáo trình được bố trí có những mục nhỏ, trong các mục nhỏ bao gồm lý thuyết liên quan, trình tự thực hiện và thực hành; tài liệu còn được bổ sung thêm các phần lý thuyết để người học tham khảo thêm. Trong quá trình biên soạn tham khảo một số tài liệu tham khảo ở phần tài liệu tham khảo. Bình Định ngày tháng năm 2018 Biên soạn Nguyễn Tấn Quý 1 MỤC LỤC Bài 1. VẬN HÀNH MÁY CẮT PLASMA CNC.1 Cấu tạo nguyên lý làn việc của máy cắt plasma CNC.2 Chuẩn bị thiết bị, dụng cụ, nguyên vật liệu 7 1.
Vận hành máy cắt plasma CNC 8 1.1 Lý thuyết liên quan 8 1.1 Màn hình Program Run 8 1.2 Màn hình Cut Mode (chọn công cụ cắt) 11 1.2 Trình tự thực hiện 12 1.3 Thực hành 13 Bài 2. PHƯƠNG PHÁP LẬP TRÌNH TRÊN MÁY CẮT PLASMA CNC 14 2.1 Lý thuyết liên quan 14 2.1 Các lệnh lập trình.2 Thực hiện lập trình 17 2.3 Chạy thử chương trình 23 2.4 Sửa lỗi lập trình 23 2.2 Trình tự thực hiện 24 2. 25 BÀI 3 CẮT KIM LOẠI TRÊN MÁY CẮT PLASMA CNC 27 3.1 Cắt kim loại bằng Plasma trên máy cắt Plasma CNC.1 Chuẩn bị thiết bị, dụng cụ.2 Lập trình.3 Chọn chế độ cắt.4 Chạy thử chương trình.5Thực hiện cắt.6 Kiểm tra đánh giá chất lượng sản phẩm.7 An toàn lao động - vệ sinh phân xưởng.2 Trình tự thực hiện.2 Cắt kim loại bằng oxy - gas trên máy cắt Plasma CNC.2 Trình tự thực hiện.3 Thực hành 39 TÀI LIỆU THAM KHẢO 42 3 GIÁO TRÌNH MÔ ĐUN Tên mô đun: Cắt Plasma CNC Mã số mô đun: MĐ 17 Vị trí, tính chất, ý nghĩa và vai trò của mô đun: - Là mô đun được bố trí cho học sinh sau khi học xong các môn học, mô đun đào tạo chuyên môn nghề từ MH07-Vẽ kỹ thuật đến MĐ12 -Sử dụng dụng cụ, thiết bị cơ khí, hàn cắt khí - Là mô đun chuyên ngành dùng đào tạo nghề chế tạo thiết bị cơ khí sau khi học xong người học sẽ cắt được những hình dạng cơ bản trên thép tấm đảm bảo yêu cầu kỹ thuật. Mục tiêu mô đun: - Kiến thức: +Trình bày đúng cấu tạo nguyên lý làm việc của máy cắt Plasma CNC.
+ Trình bày được phương pháp cắt phôi trên máy cắt Plasma CNC -Kỹ năng: + Lậpđược chương trình cắt phôi từ đơn giản đến phức tạp theo yêu cầu của bản vẽ. + Vận hành, sử dụng thành thạo máy cắt Plasma CNC + Chọn chế độ cắt phù hợp với chiều dày và tính chất của vật liệu. + Cắt được phôi tấm trên máy cắt Plasma CNC đảm bảo các yêu cầu kỹ thuật không bị khuyết tật. -Năng lực tự chủ và trách nhiệm: + Cẩn thận, kiên trì, chủ động, sáng tạo.
Thực hiện tốt công tác an toàn và vệ sinh công nghiệp. Nội dung của mô đun: III. Nội dung mô đun: Số Thời gian (giờ) Tên các bài trong mô đun TT TS LT TH KT 1 Bài 1: Vận hành, bảo dưỡng máy cắt 18 12 5 1 Plasma CNC.1 Cấu tạo nguyên lý làm việc của máy cắt plasma CNC 1. Chuẩn bị thiết bị, dụng cụ, nguyên vật liệu.
Vận hành máy cắt plasma CNC 1.1Lý thuyết vận hành máy cắt plasma CNC 1.2 Trình tự thực hiện 1.3 3 Thực hành Bài 2: Phương pháp lập trình trên máy cắt Plasma CNC 2 2.1 Lý thuyết lập trình 24 12 12 2.1 Các lệch lập trình 2. Thực hiện lập trình 2. Chạy thử chương trình 2.2 Trình tự thực hiện 4 Số Thời gian (giờ) Tên các bài trong mô đun TT TS LT TH KT 2.3 Thực hành Bài 3: Cắt kim loại bằng Plasma và oxy - gas trên máy cắt Plasma CNC 3.1 Cắt kim loại bằng Plasma trên máy cắt 48 21 16 1 Plasma CNC 3 3.2 Trình tự thực hiện 3.2 Cắt kim loại bằng oxy - gas trên máy cắt Plasma CNC 3.2 Trình tự thực hiện 3.3 Thực hành Cộng 90 45 43 2 5 Bài 1 VẬN HÀNH MÁY CẮT PLASMA CNC. MĐ 17-01 Giới thiệu Hiện nay công cụ máy cắt plasma CNC được sử dụng phổ biến tở cát xưởng sản xuất chế tạo nhà tiền chế, cắt hoa văn mỹ nghệ, đặc biệt gia công inox sử dụng máy cắt plasma CNC rất phổ biến.
Để cắt được vận hành được chúng ta phải có kiến thức để vận hành và cắt Mục tiêu - Trình bày đúng cấu tạo, nguyên lý làm việc của máy - Mô tả đầy đủ các bộ phận, các nút chức năng của máy cắt plasma CNC - Vận hành máy cắt plasma CNC thành thạo đúng quy trình - Cho máy chạy mô phỏng theo đúng chương trình đã chọn, đã lập. - Cẩn thận, kiên trì, chủ động. Thực hiện tốt công tác an toàn và vệ sinh phân xưởng.1 Cấu tạo nguyên lý làn việc của máy cắt plasma CNC Cấu tạo Máy plasma CNC gồm 2 hệ thống chính: - Máy CNC 3 trục mang đầu cắt plasma di chuyển một cách chính xác nhờ vào chương trình đã lập, cho phép cắt thép tấm kim loại với độ phức tạp như các hoa văn,. với hiệu suất cao, thời gian gia công nhanh.
- Hệ thống nguồn plasma tạo hồ quang plasma cắt được kim loại, tùy vào độ dày của thép mà trang bị nguồn có công suất phù hợp. Hệ thống nguồn và phụ kiện plasmn máy CNC giống máy plasma cầm tay. Bên cạnh đó, máy còn được trang bị thêm một số bộ phận khác như bộ điều khiển thay đổi độ cao đầu cắt tự động THC, bộ phận cảm biến chống gãy đầu cắt, đầu cắt Oxy- gas, đầu khắc lấy dấu. Khung máy: Có kết cầu bằng thép gồm các trục X, Y, Z được dẫn hướng bằng các bánh xe dẫn động và cơ cấu thanh răng bánh răng hoặc dây đai răng.
Hệ thống truyền động, dẫn động các trục X, Y, Z bằng động cơ Servo cho độ chính xác cao Bàn gá phôi: Là một bồn kín chứa nước, phía trên có các thanh đở để đở phôi khi cắt. Nước trong bồn có tác dụng giải nhiệt và hấp thu bụi bay ra trong quá trình cắt. Hệ thống điều khiển CNC: - Hệ thống máy vi tính với CPU 1.8 Ghz, Ram 2G, SSD 60GB. - Hệ điều hành Windows 7 - Màn hình cảm ứng 15” - Chương trình điều khiển CNC chuyên nghiệp MACH3.
6 - Chương trình Sheetcam để chuyển bản vẽ sang mã G-Code Hệ thống điều khiển chính: - Hệ thống board chuyển tín hiệu điều khiển từ máy tính đến bộ điều khiển động cơ Servo và thu thập các tín hiệu từ các công tắc an toàn truyền về máy tính. - Cảm biến điều khiển độ cao đầu cắt tự động (Torch Height Control – THC board) - Nguồn cắt Plasma Nguyên lý làm việc Hệ thống máy làm việc dựa trên điều khiển NC từ bộ phận điều khiển tín hiệu bằng máy tính thông qua hệ thống điều khiển sử dụng mạch Mach3 và phần mềm điều khiển Mach3 tương thích, điều khiển động cơ truyền động của 3 trục X,Y,Z mang đầu cắt plasma dịch chuyển theo chương trình đã được lập trình sẵn. Thông số kỹ thuật máy cắt plasma cnc SPC 1530 Năng suất Kích thước cắt tối đa mm 1500 x 3000 Tốc độ - Chạy không tải tối đa mm /phút 10000 - Chạy cắt plasma (phụ thuộc vào độ dày mm /phút 1000 - 10000 vật liệu) Độ dày vật liệu cắt Plasma (Đối với nguồn mm 1 - 20 105A) Độ chính xác (Chưa kể sai số do biến dạng mm ± 0.2 nhiệt) Độ chính xác lặp lại mm ± 0.2 Nguồn cung cấp cho máy CNC - Pha 1 pha + PE - Điện áp V 220±10% - Tần số Hz 50±1 - Dòng điện A 12 Nhiệt độ môi trường °C 5 – 40 Nhiệt độ lưu trữ °C -25 – 55 % 30 – 95 hoặc < 50% ở Độ ẩm 40°C Độ cao m 0 – 1000 1.2 Chuẩn bị thiết bị, dụng cụ, nguyên vật liệu Máy cắt plasma CNC. Dụng cụ cầm tay.
Dụng cụ đo kiểm 1. Vận hành máy cắt plasma CNC 1.1 Lý thuyết liên quan 2.1Màn hình Program Run Khi khởi động Mach3 màn hình Program Run sẽ xuất hiện Các phím chức năng Phím nhấn Chức năng khi nhấn Mở tập tin Gcode (*.tap) Load G-Code Để mở lại các file vừa đĩng trước đĩ, nhấn nút Recent sẽ hiện ra danh sách các file gần đây đã mở. Chọn một file trong danh sách và nhấn nút Open. Chỉnh sửa tập tin G-code đang hiển thị Edit G-Code Đóng tập tin G-code Close G-code 8 Làm tươi lại màn hình hiển thị các đường cắt.
Nhấn phím Regeneral Toolpath này khi có thay đổi trong tập tin Gcode. Hiển thị /tắt đường viền thể hiện kích thước bàn máy. Nếu các đường cắt chưa hiển thị đầu đủ hoặc hiển thị với kích thước nhỏ trong cửa sổ hiển thị đường cắt, Nhấn phím sau đó nhấn để các đường cắt hiển thị đầy đủ. Mẹo: Display Mode Nhấn và giữ phím phải chuột trong vùng hiển thị đường cắt để di chuyển các đường cắt đến vị trí mong muốn.
Nhấn phím chuột giữa và xoay lên xuống để phóng lơn thu nhỏ. Nhấn giữ phím trái chuột và di chuyển để quay đường cắt. Nhấn phím chuột trái 2 lần để trở về như cũ. Chỉ dùng đối với các máy có bàn máy di chuyển (Đầu cắt Jog Follow Mode đứng yên).
Không dùng đối với máy này.
