TỔNG QUAN VÀ PHÂN TÍCH HỌC THUẬT GIÁO TRÌNH AUTOCAD 2D (NGHỀ CƠ KHÍ DẦU KHÍ)

Tổng quan về giáo trình (250-300 từ)

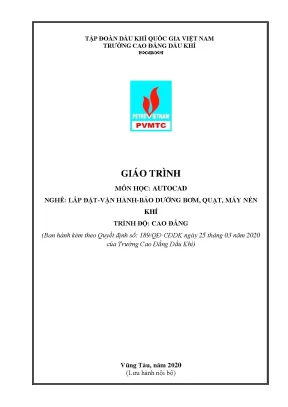

Giáo trình môn học AutoCAD (Mã môn học: CG19MH01) được biên soạn theo Quyết định số 189/QĐ-CĐDK ngày 25 tháng 03 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Quốc gia Việt Nam, trụ sở tại Vũng Tàu). Tài liệu được lưu hành nội bộ nhằm phục vụ công tác giảng dạy cho sinh viên trình độ cao đẳng thuộc nghề Lắp đặt - Vận hành - Bảo dưỡng bơm, quạt, máy nén khí và nghề Sửa chữa thiết bị chế biến dầu khí. Ban biên soạn bao gồm: Lê Anh Dũng (Chủ biên), Trần Nam An và An Đình Quân.

[Khối Môn học Chung]                                   [Khối Môn Chuyên môn Nghề]
(21 Tín chỉ / 435 Giờ)                                 (68 Tín chỉ / 1725 Giờ)
                                                        [Môn học Cơ sở (20 TC)]         [Môn Chuyên môn (52 TC)]
                                                        - Vẽ kỹ thuật 1 & 2             - Bảo dưỡng bơm 1, 2
                                                        - Cơ kỹ thuật, Dung sai         - Bảo dưỡng Quạt, Máy nén
                                                          [3 Tín chỉ / 60 Giờ]

Về vị trí trong chương trình đào tạo, môn học có thời lượng 3 tín chỉ (tổng cộng 60 giờ học), thuộc nhóm môn học/mô đun kỹ thuật cơ sở bắt buộc (Nhóm II.1). Môn học được bố trí giảng dạy sau khi sinh viên đã hoàn thành các học phần đại cương và các môn kỹ thuật nền tảng như Vẽ kỹ thuật 1 (CK19MH01) và Vẽ kỹ thuật 2 (CK19MH02).

Mục tiêu học tập của giáo trình được xác định theo ba nhóm chuẩn đầu ra:

  • Kiến thức (A1–A6): Trình bày khái niệm cơ bản, xác định tọa độ điểm 2D, mô tả thanh công cụ layer/region, nhận biết các lệnh hiệu chỉnh, ghi văn bản và thiết lập kích thước.
  • Kỹ năng (B1–B5): Dựng hình học chính xác bằng tọa độ và truy bắt điểm, sử dụng thành thạo các nhóm lệnh vẽ 2D, quản lý thuộc tính đường nét theo lớp (layer), hiệu chỉnh đối tượng đồ họa và văn bản.
  • Năng lực tự chủ và trách nhiệm (C1–C3): Rèn luyện tính cẩn thận, kỷ luật kỹ thuật, năng lực làm việc độc lập và kỹ năng hướng dẫn người khác trong môi trường phòng máy.

Cấu trúc tài liệu tiếp cận theo trình tự logic thiết kế kỹ thuật hai chiều (2D), từ thiết lập môi trường đồ họa, định vị tọa độ, tạo hình học cơ bản, hiệu chỉnh biên dạng cho đến hoàn thiện bản vẽ bằng chữ viết và kích thước theo tiêu chuẩn kỹ thuật.

Nội dung kiến thức cốt lõi (500-600 từ)

        LỘ TRÌNH PHÁT TRIỂN NỘI DUNG GIÁO TRÌNH AUTOCAD 2D (60 GIỜ)

Các chương/chủ đề chính

Nội dung giáo trình được tổ chức thành 6 bài học chính:

  1. Bài 1: Các khái niệm cơ bản (4 giờ lý thuyết): Giới thiệu cấu trúc màn hình đồ họa AutoCAD 2004, vùng đồ họa (Graphics Area), thanh trình đơn (Menu Bar), con trỏ (Crosshairs), dòng trạng thái (Status Line) và dòng lệnh (Command Line). Thiết lập 5 phương pháp nhập lệnh (Type in, Pulldown menu, Toolbar, Screen menu, Shortcut menu). Hướng dẫn quản lý tệp tin qua các hộp thoại Create New Drawing, Options, các lệnh Save, Save As, Qsave, Export, Open, Quit và Exit.
  2. Bài 2: Nhập điểm trong AutoCAD 2D (2 giờ: 1 lý thuyết, 1 thực hành): Thiết lập bản vẽ mới theo tiêu chuẩn Metric (khổ A3: $420 \times 297\text{ mm}$) hoặc English (khổ $12 \times 9\text{ inch}$). Cung cấp các phương pháp xác định tọa độ điểm: Nhập trực tiếp theo khoảng cách (Direct Distance kết hợp chế độ ORTHO qua phím F8), Nhập góc giới hạn (Angle Override: <góc), Nhập tương đối so với điểm tùy ý (From), và Dò tìm điểm trực giao (Tracking: tk).
  3. Bài 3: Sử dụng các lệnh vẽ trong AutoCAD (12 giờ: 6 lý thuyết, 5 thực hành, 1 kiểm tra): Cung cấp cú pháp và tham số của các lệnh dựng hình học cơ bản:
    • Đoạn thẳng: Line (l).
    • Đường tròn: Circle (c) qua các phương thức Center-Radius/Diameter, 3P, 2P, Ttr (Tan, Tan, Radius).
    • Cung tròn: Arc (a) qua 3 điểm, điểm bắt đầu - tâm - góc chắn/chiều dài dây cung, hoặc góc tiếp tuyến/bán kính.
    • Điểm: Point (kết hợp các biến hệ thống pdmode, pdsize và hộp thoại ddptype).
    • Đa tuyến: Pline (pl) với các tùy chọn thay đổi bề rộng nét (Width, Halfwidth).
    • Đa giác đều: Polygon (pol) qua phương thức nội tiếp/ngoại tiếp đường tròn hoặc định nghĩa cạnh (Edge).
    • Hình chữ nhật: Rectangle (rec) tích hợp vát mép (Chamfer), bo tròn (Fillet) và định độ dày nét.
  4. Bài 4: Các lệnh hiệu chỉnh bản vẽ trong AutoCAD (20 giờ: 9 lý thuyết, 11 thực hành): Cung cấp các công cụ biến đổi hình học trên thanh công cụ Modify:
    • Di dời: Move (m).
    • Cắt tỉa đối tượng: Trim (tr) và chế độ xén qua biên suy rộng (Extend edge).
    • Ngắt đối tượng: Break theo hai điểm chọn.
    • Kéo dài biên: Extend (ex).
    • Xoay: Rotate (ro) theo góc tuyệt đối hoặc góc tham chiếu (Reference).
    • Thu phóng tỉ lệ: Scale (sc) theo hệ số hoặc độ dài chuẩn.
    • Thay đổi chiều dài: Lengthen (len) qua các tùy chọn Delta, Percent, Total, Dynamic.
    • Co dãn đối tượng: Stretch (s) qua phương thức chọn cửa sổ giao chéo (Crossing Window / Crossing Polygon).
  5. Bài 5: Ghi và hiệu chỉnh văn bản trong bản vẽ AutoCAD (8 giờ: 4 lý thuyết, 3 thực hành, 1 kiểm tra): Thiết lập kiểu chữ qua lệnh Style (sử dụng font SHX như romans.shx, simplex.shx kết hợp tệp dấu vn.shx qua tùy chọn Use a Bigfont, hoặc font TrueType như VNI-Times). Nhập văn bản đơn dòng bằng lệnh Text kết hợp các ký tự đặc biệt (%%c cho đường kính $\varnothing$, %%d cho độ $^\circ$, %%p cho dung sai $\pm$, %%u cho gạch chân). Nhập văn bản đoạn khối bằng Mtext qua hộp thoại Multiline Text Editor và bảng mã ký tự Character Map.
  6. Bài 6: Ghi và hiệu chỉnh kích thước trong bản vẽ AutoCAD (14 giờ: 4 lý thuyết, 9 thực hành, 1 kiểm tra): Thiết lập cấu trúc đường kích thước, đường gióng, chữ số kích thước thông qua hộp thoại Dimension Style Manager (tiêu chuẩn MISO-25). Ứng dụng các lệnh ghi kích thước thẳng, bán kính, đường kính, đường dẫn chú thích (Leader), kích thước tọa độ (Dimordinate), và chuỗi kích thước song song nối tiếp (Dimbaseline).

Kiến thức nền tảng được xây dựng

  • Hệ tọa độ đồ họa: Nguyên lý biểu diễn điểm trong không gian Descartes 2D ($X, Y$) và hệ tọa độ cực ($\text{khoảng cách} < \text{góc}$).
  • Cấu trúc dữ liệu hình học vector: Các thực thể hình học cơ sở (Line, Arc, Circle, Polyline, Text) và các thuộc tính liên kết (Color, Layer, Linetype, Lineweight).
  • Tiêu chuẩn kỹ thuật: Các quy chuẩn về trình bày văn bản kỹ thuật (TCVN, font romans.shx) và quy tắc thiết lập hệ thống đường gióng, mũi tên, dung sai theo tiêu chuẩn MISO-25.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Nhập lệnh qua bàn phím và thanh công cụ, kiểm soát các chế độ trợ giúp vẽ (ORTHO, SNAP, GRID, OSNAP), quản lý bản vẽ theo lớp (Layer).
  • Kỹ năng phân tích (Analytical skills): Phân tích biên dạng chi tiết cơ khí để lựa chọn phương pháp dựng hình (tâm - bán kính, tiếp tuyến - tiếp tuyến - bán kính) và trình tự hiệu chỉnh tối ưu.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Đọc hiểu bản vẽ chi tiết máy ngành dầu khí, tạo lập và xuất bản vẽ cơ khí hoàn chỉnh (khổ giấy A3 tiêu chuẩn Metric $420 \times 297\text{ mm}$), ghi chú giải kỹ thuật và thiết lập bảng thông số kích thước chính xác.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình quy định cụ thể phương pháp tổ chức giảng dạy và quy trình học tập cho môn học:

                  QUY TRÌNH ĐÁNH GIÁ MÔN HỌC AUTOCAD (60 GIỜ)
  • Phương pháp giảng dạy: Giảng viên áp dụng phương pháp dạy học tích cực bao gồm thuyết trình ngắn, nêu vấn đề, làm mẫu thao tác lệnh trực tiếp trên máy vi tính kết hợp máy chiếu (Projector), hướng dẫn thường xuyên và theo dõi rút kinh nghiệm cho từng học viên.
  • Tổ chức học tập: Phân chia nhóm nhỏ (mỗi nhóm gồm 2 người học cùng làm việc trên 01 thiết bị máy tính thực hành). Nhóm trưởng phân công thành viên tìm hiểu nội dung, các thành viên luân phiên thao tác vẽ, theo dõi, ghi chép và kiểm tra chéo kết quả thực hành.
  • Quy định chuyên cần:
    • Người học phải tham dự tối thiểu 70% thời lượng lý thuyết; nếu vắng quá 31% thời lượng lý thuyết sẽ không đủ điều kiện dự thi và phải học lại môn học.
    • Người học phải tham dự 100% các buổi thực hành; nếu vắng quá 1% số tiết thực hành phải học lại môn học.
  • Quy chế kiểm tra và đánh giá: Áp dụng theo Thông tư số 09/2017/TT-BLĐTBXH ngày 13/3/2017 của Bộ Lao động – Thương binh và Xã hội. Thang điểm đánh giá là thang điểm 10 (làm tròn một chữ số thập phân), sau đó quy đổi sang điểm chữ và thang điểm 4:
    • Điểm kiểm tra thường xuyên (Hệ số 1): Đánh giá sau 35 giờ học (Kiểm tra lý thuyết/bài tập, chuẩn đầu ra A1–A5, B1–B3, C1–C2).
    • Điểm kiểm tra định kỳ (Hệ số 2): Đánh giá sau 45 giờ học (Kiểm tra lý thuyết/bài tập, chuẩn đầu ra A1–A6, B1–B4, C1–C2).
    • Điểm thi kết thúc môn học (Trọng số 60%): Thực hiện sau 60 giờ học (Đánh giá tổng hợp A1–A5, B1, C1–C3). Tổng điểm quá trình chiếm trọng số 40%.

Điểm nổi bật và cập nhật (250-300 từ)

Nội dung giáo trình tập trung giải quyết các bài toán kỹ thuật thực tế phát sinh khi ứng dụng phần mềm CAD trong đào tạo nghề cơ khí:

Hạng mục kỹ thuật Nội dung triển khai trong giáo trình Cơ sở dữ liệu / Tiêu chuẩn đối chiếu
Tài liệu tham khảo nền tảng Tích hợp kiến thức từ các tài liệu chuyên ngành của PGS.TS Nguyễn Hữu Lộc Sử dụng AutoCAD 2004 (Tập 1, 2 - NXB TP.HCM 2005); Thiết kế mô hình 3D AutoCAD 2008 (NXB TP.HCM 2008); Command Reference AutoCAD R2008.
Xử lý tiếng Việt kỹ thuật Kết hợp font ký mã SHX (simplex.shx, romans.shx) với file dấu vn.shx qua tính năng Use a Bigfont Khắc phục triệt để lỗi hiển thị font trên các máy tính kỹ thuật không có bộ TrueType đầy đủ; chuẩn hóa chữ in kỹ thuật.
Mã hóa ký hiệu chuyên ngành Sử dụng hệ mã điều khiển nội vi (%%c, %%d, %%p, %%u, %%o) Chuẩn hóa hiển thị đường kính ($\varnothing$), độ góc ($^\circ$), sai lệch giới hạn ($\pm$) trên bản vẽ gia công.
Khắc phục lỗi hệ thống Quy trình sửa lỗi thiếu tiện ích Character Map trong hệ điều hành Windows Truy cập Control Panel $\rightarrow$ Add/Remove Windows components $\rightarrow$ nạp Accessories and Utilities từ đĩa cài đặt.
Liên kết thực tế ngành nghề Xây dựng bài tập dựa trên cấu trúc các thiết bị quay ngành dầu khí Chuẩn bị dữ liệu hình học phục vụ các mô đun chuyên sâu: Sửa chữa - Bảo dưỡng Bơm (CK19MĐ05, CK19MĐ06), Quạt (BQMN19MĐ02), Máy nén khí (CK19MĐ07).

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình AutoCAD (CG19MH01) được thiết kế cho các nhóm đối tượng và điều kiện tiên quyết sau:

                            ĐIỀU KIỆN HỌC TẬP VÀ ĐỐI TƯỢNG SỬ DỤNG
  • Sinh viên chính quy: Người học trình độ cao đẳng nghề Lắp đặt - Vận hành - Bảo dưỡng bơm, quạt, máy nén khí và nghề Sửa chữa thiết bị chế biến dầu khí.
  • Điều kiện tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành các môn học chung theo quy định (như Tin học MHCB19MH10) và các môn học cơ sở ngành cơ khí, bao gồm:
    • Vẽ kỹ thuật 1 (CK19MH01 - 2 tín chỉ, 45 giờ).
    • Vẽ kỹ thuật 2 (CK19MH02 - 2 tín chỉ, 45 giờ).
    • Cơ kỹ thuật (CK19MH03 - 2 tín chỉ, 45 giờ).
    • Dung sai (CK19MH05 - 3 tín chỉ, 45 giờ).
    • Vật liệu cơ khí (CK19MH04 - 3 tín chỉ, 45 giờ).
  • Giảng viên chuyên ngành: Sử dụng giáo trình làm căn cứ xây dựng đề cương bài giảng, thiết kế phiếu học tập, phân bổ thời lượng thực hành (29 giờ bài tập/thực hành trên tổng số 60 giờ) và tổ chức các đợt kiểm tra thường xuyên, định kỳ theo chuẩn đầu ra A1–A6, B1–B5.
  • Người tự học và kỹ thuật viên: Tài liệu cung cấp cấu trúc lệnh chi tiết, bảng tra cứu ký hiệu và các phương pháp giải quyết sự cố kỹ thuật số khi thiết lập bản vẽ cơ khí 2D.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này được thiết kế dành cho đối tượng nào?

Giáo trình phục vụ trực tiếp cho sinh viên hệ Cao đẳng nghề thuộc ngành Lắp đặt - Vận hành - Bảo dưỡng bơm, quạt, máy nén khí và ngành Sửa chữa thiết bị chế biến dầu khí tại Trường Cao đẳng Dầu khí, đồng thời dùng làm tài liệu tham khảo cho giảng viên bộ môn Cơ khí.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học môn này?

Sinh viên cần hoàn thành các học phần: Tin học (MHCB19MH10), Vẽ kỹ thuật 1 & 2 (CK19MH01, CK19MH02), Cơ kỹ thuật (CK19MH03) và Dung sai (CK19MH05) để nắm vững quy tắc chiếu hình biểu diễn, dung sai lắp ghép và kỹ năng sử dụng máy tính.

3. Điểm khác biệt của giáo trình so với các tài liệu AutoCAD thông dụng là gì?

Tài liệu biên soạn gắn liền với khung chương trình đào tạo nghề dầu khí, tập trung vào bản vẽ chi tiết máy 2D, hướng dẫn chi tiết quy chuẩn gõ tiếng Việt kỹ thuật bằng font SHX (romans.shx kết hợp vn.shx), hệ mã ký tự cơ khí chuyên dụng (%%c, %%d, %%p) và cấu hình kích thước chuẩn MISO-25.

4. Làm thế nào để tự học giáo trình này đạt kết quả tốt?

Người học cần nghiên cứu trước nội dung từng chương, ghi nhớ các cú pháp lệnh gõ tắt (type in) trên dòng lệnh Command Line, tuân thủ 100% thời lượng thực hành phòng máy và làm việc theo nhóm 2 người/máy để kiểm tra, sửa lỗi bản vẽ.

5. Có những tài liệu bổ trợ nào kèm theo giáo trình?

Giáo trình đi kèm bộ phiếu học tập, giáo án giảng dạy của tổ bộ môn, hệ thống bài tập thực hành trên máy tính và các tài liệu tham khảo của tác giả Nguyễn Hữu Lộc (Sử dụng AutoCAD 2004, Thiết kế mô hình ba chiều với AutoCAD 2008) cùng tài liệu Command Reference AutoCAD R2008.

Kết luận (150 từ)

Giáo trình môn học AutoCAD (CG19MH01) do Trường Cao đẳng Dầu khí ban hành năm 2020 cung cấp hệ thống kiến thức và kỹ năng thực hành hoàn chỉnh về đồ họa kỹ thuật 2D cho sinh viên cơ khí. Lộ trình học tập 60 giờ dẫn dắt người học qua các giai đoạn: thiết lập môi trường bản vẽ, định vị tọa độ, tạo lập hình học, hiệu chỉnh biên dạng chi tiết, và hoàn thiện hồ sơ thiết kế bằng chữ viết và kích thước tiêu chuẩn.

Việc hoàn thành học phần này tạo nền tảng trực tiếp để người học tiếp thu các mô đun chuyên môn như Gia công cắt gọt kim loại (CK19MĐ01), Sửa chữa - Bảo dưỡng Bơm (CK19MĐ05, CK19MĐ06), Quạt (BQMN19MĐ02) và Máy nén khí (CK19MĐ07) trong toàn bộ chương trình đào tạo 89 tín chỉ của nhà trường.
