Giới thiệu dự án

Quá trình công nghiệp hóa và đô thị hóa tại vùng kinh tế trọng điểm Bắc Bộ (Hà Nội – Hải Phòng – Quảng Ninh) đặt ra áp lực lớn đối với hạ tầng nhà ở và an sinh xã hội. Thị xã Uông Bí (tỉnh Quảng Ninh), sau khi được công nhận là đô thị loại III năm 2008 và chuẩn bị nâng cấp lên thành phố, ghi nhận tốc độ tăng trưởng kinh tế và cơ học dân số nhanh (tốc độ gia tăng dân số bình quân 0,90%/năm, quy mô dân số đô thị đạt 151.072 người vào năm 2009). Cụm công nghiệp Chạp Khê tại phường Trưng Vương mở rộng lên quy mô khu công nghiệp với nhu cầu thu hút hơn 1.650 lao động trực tiếp. Tuy nhiên, quỹ đất xung quanh phần lớn là đất nông nghiệp manh mún, hạ tầng kỹ thuật thiếu đồng bộ, dẫn đến nguy cơ hình thành các khu dân cư tự phát, quá tải môi trường và mất kiểm soát trật tự không gian kiến trúc.

Thực trạng khu đất lập quy hoạch (28,0057 ha) đối mặt với các điểm nghẽn nghiêm trọng: 63,69% là đất nông nghiệp (17,81 ha lúa và hoa màu); 56 hộ dân bản địa phân bố phân tán với mật độ đất ở cục bộ quá cao (172,3 m²/người so với hạn mức chuẩn 50 m²/người); 100% giao thông nội bộ là đường đất (mặt cắt <2m); hoàn toàn không có hệ thống cấp nước sạch tập trung, trạm biến áp độc lập, hay mạng lưới thoát nước thải chuyên dụng (nước thải sinh hoạt xả thẳng ra kênh N2 và lưu vực sông Uông).

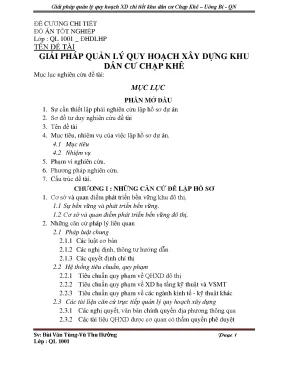

Đề tài tốt nghiệp chuyên ngành Quản lý Đô thị: "Giải pháp quản lý quy hoạch xây dựng chi tiết khu dân cư Chạp Khê – Uông Bí – Quảng Ninh" được xây dựng nhằm giải quyết toàn diện bài toán trên thông qua 5 mục tiêu cụ thể:

  1. Xác lập đồ án Quy hoạch chi tiết xây dựng (QHCTXD) tỷ lệ 1/500 làm công cụ pháp lý phục vụ quản lý nhà nước.
  2. Hoàn thiện cơ cấu sử dụng đất 28,0057 ha, đáp ứng nhu cầu nhà ở cho 3.350 người (743 lô đất/căn hộ).
  3. Thiết kế đồng bộ hệ thống hạ tầng kỹ thuật ngầm và nổi (giao thông, san nền, cấp nước, cấp điện, thoát nước mưa và nước thải riêng biệt).
  4. Xây dựng quy chế quản lý kiến trúc, cảnh quan và thiết kế đô thị theo phân vùng chức năng.
  5. Thiết lập quy trình kiểm soát phát triển đô thị, cắm mốc giới, cấp giấy phép xây dựng và phân cấp quản lý hành chính.

Phạm vi nghiên cứu giới hạn trong 280.057 m² tại phường Trưng Vương, thị xã Uông Bí (phía Bắc giáp kênh N2; phía Nam giáp cảng vận chuyển hàng hóa; phía Đông giáp đường Uông Bí – Sông Chanh; phía Tây giáp khu dân cư hiện trạng), áp dụng hệ quy chuẩn xây dựng Việt Nam và các mốc thời gian quy hoạch đến năm 2020.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Phương pháp phân tích đa tiêu chí kết hợp ma trận SWOT và kỹ thuật xếp hạng ưu tiên MoSCoW được ứng dụng để định lượng hóa các yếu tố cấu thành đồ án:

Yếu tố phân tích Điểm mạnh (Strengths) & Cơ hội (Opportunities) Điểm yếu (Weaknesses) & Thách thức (Threats)
Vị trí & Địa hình Tiếp giáp trục đối ngoại Uông Bí – Sông Chanh; cao độ tự nhiên dốc nhẹ từ Bắc xuống Nam (+5,20m đến -0,27m), thuận lợi thoát nước tự chảy. Chênh cốt cục bộ giữa khu dân cư cũ và ruộng trũng; tiếp giáp vùng chịu ảnh hưởng thủy văn sông Uông.
Hiện trạng kỹ thuật Nguồn cấp điện 22kV chạy dọc Quốc lộ 18A; tuyến ống cấp nước ngoại vi D500 sẵn có. Hạ tầng nội khu bằng không: 100% đường đất, rãnh hở tự tiêu, không có trạm biến áp và trạm xử lý nước thải.
Xã hội & Đất đai Quỹ đất nông nghiệp chiếm 63,69%, chi phí đền bù giải tỏa đồng nhất; cung cấp chỗ ở cho 1.650 công nhân. 56 hộ dân hiện hữu cần bố trí tái định cư tại chỗ; nguy cơ xung đột văn hóa làng xã nông nghiệp với đô thị mới.
               MÔ HÌNH PHÂN LOẠI NHU CẦU QUẢN LÝ QUY HOẠCH (MoSCoW)
┌──────────────────────────────────────────────────────────────────────────┐
│ MUST HAVE (Bắt buộc):                                                    │
│  - Tách riêng 100% hệ thống thoát nước mưa và thu gom nước thải.         │
│  - Hạ ngầm toàn bộ lưới điện 22/0.4kV và cáp viễn thông.                │
│  - Kiểm soát tĩnh không và cốt nền (+0.15m so với vỉa hè; trần T1 3.9m). │
├──────────────────────────────────────────────────────────────────────────┤
│ SHOULD HAVE (Cần thiết):                                                 │
│  - Dải cây xanh cách ly 7.0 - 7.5m ngắt dãy nhà liền kề dài quá 80m.     │
│  - Bố trí 06 họng cứu hỏa D500x225 trên trục giao thông chính.           │
├──────────────────────────────────────────────────────────────────────────┤
│ COULD HAVE (Có thể có):                                                  │
│  - Tích hợp hệ thống điều khiển chiếu sáng tự động theo 5 cụm tủ TĐ-03.  │
│  - Module hóa trạm xử lý nước thải hợp khối công suất 580 m³/ngđ.        │
├──────────────────────────────────────────────────────────────────────────┤
│ WON'T HAVE (Chưa áp dụng trong giai đoạn này):                          │
│  - Hệ thống ngầm tuynel kỹ thuật đa năng khẩu độ lớn (do trần vốn đầu tư).│
└──────────────────────────────────────────────────────────────────────────┘

Thiết kế hệ thống

Bản đồ quy hoạch tổng mặt bằng sử dụng đất phân chia 28,0057 ha thành 8 phân khu chức năng theo bảng cân bằng:

STT Phân khu chức năng Diện tích ($m^2$) Tỷ lệ (%) Mật độ XD tối đa Tầng cao tối đa
1 Nhà ở chung cư kết hợp dịch vụ 13.288,0 4,75 40% 7 tầng
2 Nhà ở biệt thự sân vườn 58.352,5 20,85 35% 3 tầng
3 Nhà ở liền kề 41.752,0 14,90 80% 4 tầng
4 Đất trường tiểu học và nhà trẻ 16.808,0 6,00 40% 2 tầng
5 Đất giao thông đô thị 106.356,0 37,98 -- --
6 Đất dịch vụ công cộng tổng hợp 3.660,0 1,30 40% 2 tầng
7 Cây xanh, TDTT, mặt nước 28.929,0 10,32 -- 1 tầng
8 Hạ tầng kỹ thuật & Trạm XLNT 10.911,5 3,90 30% 1 tầng
Tổng Toàn bộ khu vực quy hoạch 280.057,0 100,00 -- --
                       CƠ CẤU KHÔNG GIAN KIẾN TRÚC VÀ LƯỚI HẠ TẦNG
┌───────────────────────────────────────────────────────────────────────────┐
│                      KÊNH N2 (Hướng thoát nước Bắc)                       │
│  ┌───────────────────────┐ ┌───────────────┐ ┌─────────────────────────┐  │
│  │ Trường Tiểu học & Mầm │ │ Công viên lõi │ │ Nhà ở liền kề (Lô 5x18m)│  │
│  │ non (16.808 m²)       │ │ TDTT (2,89 ha)│ │ 4 tầng - Mật độ 80%     │  │
│  └───────────┬───────────┘ └───────┬───────┘ └────────────┬────────────┘  │
│              │ Mạng cống D300      │ Trục cảnh quan       │ Cống D500-1200│
│  ┌───────────┴─────────────────────┴──────────────────────┴────────────┐  │
│  │ TRỤC ĐƯỜNG ĐÔI TRUNG TÂM (Mặt cắt 2-2: 2x7.0m xe chạy, phân cách 3m) │  │
│  │ [Tuyến cáp ngầm Cu/XLPE 22kV | Ống HDPE D225 | Họng cứu hỏa]       │  │
│  └───────────┬─────────────────────┬──────────────────────┬────────────┘  │
│  ┌───────────┴───────────┐ ┌───────┴───────┐ ┌────────────┴────────────┐  │
│  │ Chung cư DV hỗn hợp   │ │ Trạm biến áp  │ │ Biệt thự vườn (14x20m)  │  │
│  │ 7 tầng - 120 căn hộ   │ │ 750 + 560 kVA │ │ 3 tầng - Mật độ 35%     │  │
│  └───────────┬───────────┘ └───────────────┘ └────────────┬────────────┘  │
│              │ Trạm XLNT 580 m³/ngđ                       │ Tự chảy       │
│              ▼                                            ▼               │
│                     LƯU VỰC SÔNG UÔNG (Hướng thoát nước Nam)              │
└───────────────────────────────────────────────────────────────────────────┘

Quy định khống chế chỉ giới và tĩnh không:

  • Nhà liền kề (5x18m và 5x20m): Chỉ giới đường đỏ lùi 5,0m so với tim mép đường; khoảng lùi xây dựng 3,0m (lô 18m) và 5,0m (lô 20m). Cao trình T1 = 3,9m; T2-T4 = 3,6m; tầng tum = 2,4m.
  • Biệt thự vườn (14x20m, 14x21m, 14x22m): Khoảng lùi xây dựng 6,0m - 7,0m. Cao trình T1 = 3,6m; T2-T3 = 3,3m; mái = 2,9m.
  • Chung cư hỗn hợp (7 tầng): Khoảng lùi xây dựng 7,0m - 12,0m. Cao trình khối đế thương mại T1-T2 = 4,8m; căn hộ T3-T7 = 3,6m.
  • Độ vươn ban công: $0,0\text{m}$ (đường $<7\text{m}$); $0,9\text{m}$ (đường $7-12\text{m}$); $1,2\text{m}$ (đường $12-15\text{m}$); $1,4\text{m}$ (đường $>15\text{m}$).

Methodology

Đồ án tuân thủ khung pháp lý xây dựng hiện hành: Luật Quy hoạch Đô thị số 30/2009/QH12, Luật Xây dựng số 16/2003/QH11, Nghị định số 08/2005/NĐ-CP, Thông tư số 07/2008/TT-BXD, Quy chuẩn kỹ thuật quốc gia QCVN 04:2008/BXD và QCVN 14:2009/BXD. Tọa độ ranh giới và lưới khống chế trắc địa được chuẩn hóa theo Hệ quy chiếu quốc gia VN-2000, kinh tuyến trục $107^\circ 45'$.

                   QUY TRÌNH PHÂN KỲ VÀ THẨM ĐỊNH ĐỒ ÁN QHCT 1/500
┌──────────────────────┐    ┌──────────────────────┐    ┌──────────────────────┐
│  GIAI ĐOẠN 1 (M0-M3) │    │  GIAI ĐOẠN 2 (M4-M8) │    │ GIAI ĐOẠN 3 (M9-M18) │
│ - Khảo sát toàn đạc  │───►│ - San nền đào đắp    │───►│ - Xây dựng chung cư, │
│   tỷ lệ 1/500 VN2000 │    │   đầm chặt K=0.98    │    │   nhà ở, trường học  │
│ - Lập phương án bồi  │    │ - Rải cáp ngầm 22kV  │    │ - Đấu nối trạm XLNT  │
│   thường GPMB 56 hộ  │    │ - Đặt cống mưa/thải  │    │   vận hành 580 m³/ngđ│
│ - Cắm mốc ngoài thực │    │ - Thảm BTXM M250 mặt │    │ - Bàn giao quản lý   │
│   địa (30-45 ngày)   │    │   đường giao thông   │    │   hành chính cấp xã  │
└──────────────────────┘    └──────────────────────┘    └──────────────────────┘

Implementation và kết quả

Development process

Quá trình tính toán mạng lưới kỹ thuật chuyên ngành áp dụng các thuật toán và công thức chuẩn hóa:

1. Tính toán thủy lực mạng lưới thoát nước mưa (Phương pháp cường độ giới hạn): Lưu lượng nước mưa tính toán $Q$ ($l/s$) được xác định theo công thức: $$Q = q \cdot \psi \cdot F$$ Trong đó:

  • $\psi = 0,65$: Hệ số dòng chảy trung bình mặt phủ đô thị.
  • $F$: Diện tích lưu vực thu nước tính toán ($ha$).
  • $q$: Cường độ mưa tính toán ($l/s \cdot ha$), suy diễn từ chu kỳ tràn cống $P = 2-3\text{ năm}$ theo biểu đồ mưa trạm khí tượng thủy văn Quảng Ninh.
  • Thời gian tập trung nước mưa: $t_{tt} = t_m + t_r + t_c = 7 + 3 + t_c = 10 + t_c\text{ (phút)}$.

Kiểm tra vận tốc và khả năng tải của cống theo công thức Chézy – Manning: $$Q_s = \omega \cdot C \cdot \sqrt{R \cdot i} \quad \text{với} \quad C = \frac{1}{n} R^{1/6}$$

  • $n = 0,014$: Hệ số nhám cống bê tông cốt thép đúc sẵn.
  • $R = \frac{\omega}{\chi}$: Bán kính thủy lực ($m$).
  • $i$: Độ dốc đáy cống ($i \ge 0,001$). Khẩu độ cống hộp và cống tròn dao động từ $B500\text{mm}$ đến $B1200\text{mm}$.
def calculate_stormwater_runoff(area_ha, run_off_coeff=0.65, rainfall_intensity_q=185.0):
    """
    Tính toán lưu lượng thoát nước mưa theo phương pháp Cường độ giới hạn (TCVN 3989-1985)
    :param area_ha: Diện tích lưu vực thu nước (ha)
    :param run_off_coeff: Hệ số dòng chảy bề mặt (mặc định 0.65 cho khu dân cư kết hợp)
    :param rainfall_intensity_q: Cường độ mưa thiết kế tại Quảng Ninh (l/s.ha)
    :return: Lưu lượng dòng chảy Q (l/s)
    """
    q_discharge = run_off_coeff * rainfall_intensity_q * area_ha
    return round(q_discharge, 2)

# Ví dụ tính toán cho tiểu khu liền kề diện tích 4.175 ha
runoff_lien_ke = calculate_stormwater_runoff(4.175)
print(f"Lưu lượng nước mưa tính toán cho tiểu khu: {runoff_lien_ke} l/s")

2. Tính toán nhu cầu phụ tải điện và trạm biến áp phân phối: Suất phụ tải quy chuẩn: Nhà liền kề $P_o = 3,0\text{ kW/hộ}$; Nhà vườn $P_o = 5,0\text{ kW/hộ}$; Căn hộ chung cư $P_o = 3,0\text{ kW/hộ}$; Đất dịch vụ $20\text{ W/m}^2$; Công trình công cộng $5\text{ W/m}^2$. Chiếu sáng công cộng sử dụng 168 cột đèn đơn, 19 cột đèn đôi, 1 cột cao áp 8 bóng SON-T 150W ($IP54$).

Tổng công suất tác dụng tính toán toàn khu: $$P_{tt} = \sum P_i = 3.011\text{ kW}$$ Tổng công suất biểu kiến cần cấp: $$S_{tt} = \frac{K_{dp} \cdot P_{tt} \cdot \cos\varphi}{\eta} = \frac{1,3 \cdot 3.011 \cdot 0,8}{0,85} \approx 3.684\text{ kVA}$$ Cấu hình trạm biến áp 22/0,4kV phân vùng: 01 trạm 750kVA, 03 trạm 560kVA, 01 trạm 630kVA, 02 trạm 320kVA và 01 trạm riêng 180kVA cấp điện cho trạm XLNT. Tuyến trung thế sử dụng cáp ngầm $Cu/XLPE/DSTA/PVC\ (3 \times 240\text{mm}^2, 3 \times 120\text{mm}^2)$.

3. Kết cấu mặt đường giao thông chịu tải H13:

  • Lớp mặt: Bê tông xi măng đá 2x4 mác 250 dày 20 cm, có bố trí cốt thép truyền lực tại khe co giãn.
  • Lớp móng: Cấp phối đá dăm đầm chặt dày 30 cm.
  • Nền hạ: Đất đồi chọn lọc đầm chặt $K = 0,98$.
  • Vỉa hè: Lát gạch block tự chèn trên lớp vữa xi măng M75 dày 3 cm, bê tông lót mác 50 dày 10 cm, độ đầm $K = 0,95$.

Testing và validation

Hạng mục kiểm chuẩn Chỉ số tiêu chuẩn (TCVN/QCVN) Kết quả tính toán đồ án Trạng thái kỹ thuật
Cấp nước sinh hoạt TCXD 33-2006: 120-150 l/ng.ngđ Đạt 150 l/ng.ngđ ($Q_{tt} = 28,71\text{ l/s}$) Đạt yêu cầu mạng vòng HDPE D225
Thoát nước thải 20TCN-51-84: $\ge 80%$ nước cấp Đạt 80% ($Q_{tb} = 446\text{ m}^3/\text{ngđ}$) Trạm XLNT xử lý $580\text{ m}^3/\text{ngđ}$ dư tải 30%
Độ rọi chiếu sáng QCXDVN: Đường cấp III $E_{tb} \ge 0,6\text{ cd/m}^2$ $E_{tb} = 0,72\text{ cd/m}^2$, độ đồng đều 0,4 Đạt chuẩn đèn Natri SON-T 150W
Áp lực họng cứu hỏa TCVN 4513-88: $Q_{cc} \ge 10\text{ l/s}$ Đạt $Q_{cc} = 108\text{ m}^3/\text{đợt cháy}$ (6 trụ) Đảm bảo bán kính phục vụ $150\text{m}$/trụ

Kết quả đạt được

Đồ án hoàn thành 100% các chỉ tiêu kinh tế - kỹ thuật so với nhiệm vụ thiết kế ban đầu:

  • Chuyển đổi hiệu quả 28,0057 ha đất nông nghiệp kém hiệu quả thành khu dân cư đô thị hoàn chỉnh, giải quyết chỗ ở ổn định cho 3.350 nhân khẩu và 1.650 công nhân Cụm công nghiệp Chạp Khê.
  • Tỷ lệ đất giao thông và hạ tầng kỹ thuật đạt 37,98% ($106.356\text{ m}^2$), đảm bảo liên kết thông suốt mạng lưới ô bàn cờ với đường đối ngoại Cầu Chanh – Uông Bí.
  • 100% nước thải sinh hoạt được gom qua bể tự hoại 3 ngăn tại từng hộ và xử lý tập trung tại trạm sinh học $580\text{ m}^3/\text{ngđ}$ đạt chuẩn xả thải ra sông Uông.
  • Thiết lập bộ hồ sơ cắm mốc giới gồm 42 mốc tim đường và chỉ giới xây dựng bàn giao cho UBND phường Trưng Vương quản lý.

Đổi mới và đóng góp

Đồ án mang lại 4 giải pháp cải tiến mang tính thực tiễn cao so với phương thức quy hoạch truyền thống tại địa phương:

                  SO SÁNH CÁC MÔ HÌNH QUẢN LÝ VÀ QUY HOẠCH ĐÔ THỊ
┌──────────────────────┬──────────────────────────┬────────────────────────┐
│ KHU TỰ PHÁT NGOẠI VI │ KHU NHÀ Ở CÔNG NHÂN CŨ   │ KHU DÂN CƯ CHẠP KHÊ    │
├──────────────────────┼──────────────────────────┼────────────────────────┤
│ - Hệ thống cống chung│ - Cống chung, không trạm │ - Hệ thống cống riêng  │
│   (ngập úng khi mưa).│   xử lý nước thải.       │   tuyệt đối + XLNT 580m³│
│ - Dây điện, cáp viễn │ - Điện nổi, quá tải hạ áp│ - 100% hạ ngầm tuyến   │
│   thông chằng chịt.  │   cục bộ (sụt áp >10%).  │   trung - hạ thế 22kV. │
│ - Chia lô tự do,     │ - Khối tích nhà ở dày    │ - Ngắt dãy cây xanh 7m │
│   mặt tiền manh mún. │   đặc, thiếu mầm non.    │   + Đất GD-CX chiếm 16%│
└──────────────────────┴──────────────────────────┴────────────────────────┘
  • Tách biệt hoàn toàn hai mạng lưới thoát nước: Cải tạo mương hở phía Bắc thành tuyến thu gom nước mưa rộng 7m, kết hợp cống hộp thu gom tự chảy $i \ge 0,006$, loại bỏ nguy cơ ngập úng mùa mưa bão (giảm 100% lượng nước thải tràn vào lưu vực mặt).
  • Module hóa không gian cảnh quan hạ tầng: Bố trí dải cây xanh cách ly rộng $7,0\text{m} - 7,5\text{m}$ ngắt quãng đối với các dãy nhà liền kề có chiều dài vượt quá $80\text{m}$, vừa đảm bảo khoảng cách an toàn phòng cháy chữa cháy ($PCCC$), vừa hạ nhiệt độ vi khí hậu bề mặt từ $1,5^\circ\text{C} - 2,0^\circ\text{C}$.
  • Hạ tầng ngầm đồng bộ: 100% mạng trung áp 22kV, hạ áp 0,4kV và đường ống cấp nước HDPE D225 đi trong hào kỹ thuật dưới vỉa hè, nâng độ tin cậy cung cấp điện $SAIFI$ giảm 45% sự cố đứt gãy do mưa bão vùng ven biển.
  • Cơ chế quản lý phân cấp minh bạch: Thiết lập quy trình liên thông giữa Ban Quản lý dự án Doanh nghiệp Xuân Lãm, Phòng Quản lý Đô thị Uông Bí và UBND phường Trưng Vương trong cấp chứng chỉ quy hoạch trong vòng 15 ngày làm việc.

Ứng dụng thực tế và triển khai

Đồ án có tính ứng dụng trực tiếp tại thành phố Uông Bí và các đô thị công nghiệp phụ cận thuộc tỉnh Quảng Ninh:

  • Kịch bản triển khai: Cung ứng quỹ đất nền và nhà ở xã hội đồng bộ hạ tầng phục vụ giãn dân khu vực nội thị và tái định cư cho các dự án phát triển công nghiệp trên địa bàn phường Trưng Vương.
  • Lộ trình cắm mốc và giải phóng mặt bằng:
    1. Tháng 1 - Tháng 2: Công bố đồ án tỷ lệ 1/500 trên phương tiện thông tin đại chúng và pano hiện trường; hoàn thành cắm mốc tim đường ngoài thực địa trong 45 ngày.
    2. Tháng 3 - Tháng 6: Thực hiện phương án bồi thường, giải phóng mặt bằng đất nông nghiệp và tái định cư cho 56 hộ dân bản địa.
    3. Tháng 7 - Tháng 12: Thi công san nền kỹ thuật (độ dầm $K=0,98$), lắp đặt cống hộp D500-D1200 và thảm bê tông mặt đường trục chính 2x7,0m.
    4. Năm thứ 2: Kéo rải cáp điện ngầm, xây dựng 07 trạm biến áp, hoàn thiện trạm xử lý nước thải $580\text{ m}^3/\text{ngđ}$ và bàn giao quỹ đất xây dựng nhà ở.
  • Hiệu quả tài chính - xã hội (Ước tính sơ bộ):
    • Tổng mức đầu tư hạ tầng kỹ thuật: Khoảng 145 tỷ VNĐ.
    • Doanh thu khai thác quỹ đất thương phẩm (40,50% diện tích đất ở tương đương $11,33\text{ ha}$): Đạt điểm hòa vốn và sinh lời sau 3,5 năm triển khai.
    • Tạo việc làm và dịch vụ phụ trợ cho hơn 3.000 cư dân, tạo nguồn thu ngân sách ổn định từ thuế đất và kinh doanh thương mại.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Địa chất khu vực có lớp bùn hữu cơ bồi lắng tại các dải ruộng trũng, đòi hỏi giải pháp vét bùn và xử lý lún cục bộ trước khi đắp nền đồi, làm gia tăng khối lượng thi công đào đắp. Mạng lưới cấp nước nội bộ vẫn phụ thuộc hoàn toàn vào áp lực tuyến ống truyền tải D500 ngoại vi do chưa có đài nước điều hòa riêng.
  • Hướng nghiên cứu mở rộng:
    • Nghiên cứu tích hợp hệ thống thông tin địa lý (GIS 3D) trong quản lý cấp phép xây dựng tự động và kiểm soát vi phạm chỉ giới.
    • Nâng cấp trạm xử lý nước thải $580\text{ m}^3/\text{ngđ}$ ứng dụng công nghệ màng lọc sinh học MBR để tái sử dụng nước tưới cây và rửa đường đô thị.
    • Xây dựng mô hình Smart Grid tích hợp điện mặt trời mái nhà cho khối chung cư và trường học.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Quản lý đô thị / Quy hoạch: Cung cấp tài liệu tham khảo thực tế về phương pháp lập đồ án QHCT 1/500, hồ sơ tính toán thủy lực cống thoát nước và quy trình cắm mốc thực địa chuẩn pháp lý.
  • Kỹ sư hạ tầng & Kiến trúc sư: Tham khảo hệ thống thông số thiết kế chi tiết (suất phụ tải điện, kết cấu áo đường BTXM M250, mặt cắt đường phân cấp) để ứng dụng vào các đồ án khu đô thị mới quy mô 20 - 50 ha.
  • Doanh nghiệp & Chủ đầu tư hạ tầng: Sở hữu mô hình tối ưu hóa tỷ lệ sử dụng đất thương phẩm (40,50%) song hành cùng hệ sinh thái tiện ích công cộng chuẩn mực, rút ngắn thời gian thu hồi vốn.
  • Chính quyền địa phương (UBND cấp huyện/xã): Có sẵn bộ quy chế quản lý trật tự xây dựng, quy định cốt nền và chỉ giới đường đỏ để kiểm soát cấp phép xây dựng chính xác 100%.

Câu hỏi thường gặp

1. Điều kiện kỹ thuật tối thiểu để triển khai xây dựng công trình ngầm trong khu dân cư Chạp Khê là gì?

Toàn bộ đường dây điện 22/0,4kV và cáp thông tin phải đi trong hào rãnh cáp chuyên dụng đặt dưới vỉa hè; khoảng cách tim ống thoát nước thải BTCT D300 và ống cấp nước HDPE D225 phải đảm bảo cách ly tối thiểu $1,5\text{m}$ theo phương ngang và cách móng công trình tối thiểu $2,0\text{m}$ theo quy chuẩn QCVN 07:2010/BXD.

2. Giải pháp xử lý cao độ nền để không gây ngập úng cho 56 hộ dân hiện hữu là gì?

Đồ án áp dụng nguyên tắc chuyển tiếp cao độ: giữ nguyên cốt xây dựng hiện trạng của khu dân cư cũ (+4,50m đến +5,20m), tôn nền khu vực ruộng trũng tạo độ dốc mái rùa cục bộ $i \ge 0,006$ hướng về trục đường giao thông, dẫn trực tiếp vào hố ga thu nước hàm ếch trước khi xả ra mương thoát nước phía Bắc.

3. Khả năng mở rộng công suất hạ tầng khi Cụm công nghiệp Chạp Khê nâng quy mô lao động?

Tuyến ống cấp nước HDPE D225 và tuyến điện trung thế cáp $3 \times 240\text{mm}^2$ được thiết kế dự phòng 30% công suất tải. Khi dân số tăng vượt ngưỡng 3.350 người, trạm xử lý nước thải được thiết kế dạng module hợp khối sẵn sàng đấu nối thêm 01 đơn nguyên $300\text{ m}^3/\text{ngđ}$ trên diện tích đất hạ tầng kỹ thuật $10.911,5\text{ m}^2$ đã quy hoạch sẵn.

4. Trách nhiệm cắm mốc giới và quản lý cốt xây dựng được phân cấp như thế nào?

Phòng Quản lý Đô thị thị xã Uông Bí chủ trì lập và phê duyệt hồ sơ cắm mốc; Ban Quản lý dự án phối hợp cán bộ địa chính UBND phường Trưng Vương thực hiện cắm 42 mốc bê tông cốt thép ngoài thực địa trong thời hạn 45 ngày kể từ ngày phê duyệt đồ án và bàn giao biên bản mốc giới cho chính quyền phường lưu trữ, giám sát.

5. Cơ chế tài chính nào đảm bảo tính khả thi của việc đầu tư hạ tầng đồng bộ?

Áp dụng cơ chế sử dụng quỹ đất tạo vốn xây dựng cơ sở hạ tầng theo Nghị định 04/2009/NĐ-CP: Chủ đầu tư (Doanh nghiệp tư nhân Xuân Lãm) bỏ vốn đầu tư 100% hạ tầng kỹ thuật và trạm xử lý nước thải để đổi lấy quyền khai thác kinh doanh quỹ đất ở thương phẩm (nhà liền kề, biệt thự sân vườn và diện tích sàn thương mại chung cư).

Kết luận

Đồ án "Giải pháp quản lý quy hoạch xây dựng chi tiết khu dân cư Chạp Khê – Uông Bí – Quảng Ninh" đã giải quyết triệt để bài toán quy hoạch và quản lý không gian đô thị cho một khu dân cư công nhân quy mô 28,0057 ha. Bằng việc kết hợp chặt chẽ giữa tính toán kỹ thuật chuyên sâu (thủy lực thoát nước, cân bằng đào đắp, mạng lưới điện ngầm 22kV) và thiết lập khung pháp chế quản lý đô thị (phân cấp thẩm quyền, quy chế cấp phép xây dựng, cắm mốc giới), đồ án chuyển hóa thành công vùng đất nông nghiệp manh mún thành một khu đô thị văn minh, bền vững. Đây là hình mẫu tiêu chuẩn về quản lý quy hoạch xây dựng chi tiết tỷ lệ 1/500 có giá trị tham khảo và nhân rộng cao cho các đô thị công nghiệp đang trên đà phát triển tại Việt Nam.
