Nghiên cứu giải pháp cấp nước cho khu dân cư Vườn Thanh Thủy, Quận 12, TP Hồ Chí Minh

Luận văn thạc sĩ nghiên cứu giải pháp cấp nước cho khu dân cư Vườn Thanh Thủy, quận 12, TP Hồ Chí Minh, với cơ sở khoa học vững chắc.

• Tác giả: Võ Thanh Long
• Người hướng dẫn: GS. Dương Thanh Lượng
• Trường học: Trường Đại học Thủy lợi - Cơ sở 2
• Chuyên ngành: Cấp thoát nước
• Đề tài: Giải pháp cấp nước cho khu dân cư Vườn Thanh Thủy, Quận 12, TP Hồ Chí Minh
• Loại tài liệu: luận văn
• Năm xuất bản: 2018
• Địa điểm: TP Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. MỞ ĐẦU
• 1.1. Tính cấp thiết của đề tài
• 1.2. Mục tiêu của đề tài
• 1.3. Đối tượng và phạm vi nghiên cứu
• 1.4. Phương pháp nghiên cứu, công cụ sử dụng
• 1.5. Kết quả dự kiến đạt được
• 2. CHƯƠNG 1: TỔNG QUAN TÌNH HÌNH CẤP NƯỚC
• 2.1. Tổng quan về hiện trạng quản lý cấp nước đô thị tại Việt Nam
• 2.2. Tổng quan mô hình quản lý, vận hành hệ thống cấp nước TP Hồ Chí Minh
• 2.3. Phân loại đường ống cấp nước
• 2.4. Quản lý giảm thất thoát nước
• 2.5. Quản lý cơ sở dữ liệu và các thông tin cần quản lý
• 2.6. Cập nhật thông tin
• 2.7. Công tác thi công lắp đặt đường ống và các thiết bị kỹ thuật trên mạng lưới cấp nước
• 2.8. Công tác vận hành
• 2.9. Tổng quan tình hình cấp nước Quận 12
• 2.10. Tổng quan tình hình cấp nước khu dân cư Vườn Thanh Thủy - Quận 12 TP Hồ Chí Minh
• 2.10.1. Điều kiện tự nhiên, điều kiện kinh tế - xã hội
• 2.10.2. Hiện trạng hạ tầng kỹ thuật
• 2.10.3. Tình hình nguồn nước
• 3. CHƯƠNG 2: CƠ SỞ KHOA HỌC VÀ THỰC TIỄN ĐỀ XUẤT GIẢI PHÁP CHO MẠNG LƯỚI CẤP NƯỚC KHU DÂN CƯ VƯỜN THANH THỦY THUỘC QUẬN 12 - TP HỒ CHÍ MINH
• 3.1. Cơ sở khoa học về mô hình thủy lực
• 3.2. Lựa chọn mô hình
• 3.3. Cơ sở của mô hình EPANET mô phỏng mạng lưới cấp nước
• 3.4. Cơ sở lý thuyết tính toán thủy lực mạng lưới và cơ sở dữ liệu đề xuất giải pháp nâng cấp và quản lý mạng lưới cấp nước
• 4. CHƯƠNG 3: ĐỀ XUẤT PHƯƠNG ÁN QUẢN LÝ, KHAI THÁC VÀ HOÀN THIỆN MẠNG LƯỚI CẤP NƯỚC KHU DÂN CƯ VƯỜN THANH THỦY THUỘC QUẬN 12 - TP HỒ CHÍ MINH
• 4.1. Quy mô, công suất hệ thống cấp nước. Lựa chọn đề xuất phương án cấp nước tối ưu cho khu dân cư Vườn Thanh Thủy - Quận 12 đến năm 2025
• 4.2. Các thông số đầu vào của mạng lưới cấp nước giờ dùng nước Max. Xác định hệ số không điều hòa giờ lớn nhất
• 4.3. Các thông số mạng lưới cấp nước trong giờ dùng nước Max có chất. Đề xuất các giải pháp tối ưu hóa quản lý mạng lưới cấp nước
• 4.4. Giải pháp về quy hoạch mạng lưới cấp nước
• 4.5. Giải pháp về kỹ thuật trong cải tạo, nâng cấp hệ thống cấp nước khu dân cư Vườn Thanh Thủy - Quận 12
• 4.6. Đề xuất giải pháp công nghệ giảm thất thoát, quản lý lưu lượng, áp lực và chất lượng nước trực tuyến cho mạng lưới cấp nước khu vực nghiên cứu. Công nghệ tự động hóa. Đề xuất giải pháp chống thất thoát nước chủ động
• 4.7. Các giải pháp hoàn thiện hệ thống quản lý và khai thác mạng lưới cấp nước cho khu vực nghiên cứu
• KẾT LUẬN VÀ KIẾN NGHỊ
• PHỤ LỤC
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tính cấp thiết của đề tài

Khu dân cư Vườn Thanh Thủy, Quận 12, TP Hồ Chí Minh đang đối mặt với nhiều thách thức trong việc cung cấp nước sạch, đặc biệt là tình trạng ô nhiễm nguồn nước do ảnh hưởng của chế độ bán nhật triều. Nguồn nước ngầm tại khu vực này rất hạn chế và không đủ để phục vụ cho nhu cầu sinh hoạt và sản xuất. Theo quy hoạch cấp nước TP Hồ Chí Minh đến năm 2025, mục tiêu là nâng tỷ lệ hộ dân sử dụng nước sạch lên 100% tại khu vực nội thành và giảm tỷ lệ thất thoát nước xuống còn 25%. Để đạt được các mục tiêu này, việc nghiên cứu và đề xuất giải pháp cấp nước cho khu dân cư Vườn Thanh Thủy là cực kỳ cần thiết. Đề tài không chỉ có ý nghĩa trong việc cải thiện chất lượng cuộc sống của người dân mà còn góp phần vào sự phát triển bền vững của khu vực, đảm bảo cung cấp nước sạch và ổn định cho sinh hoạt và sản xuất.

II. Mục tiêu của đề tài

Mục tiêu chính của đề tài là đề xuất các giải pháp tối ưu hóa và nâng cấp hệ thống cấp nước cho khu dân cư Vườn Thanh Thủy, nhằm đáp ứng nhu cầu sử dụng nước hiện tại và trong tương lai. Đề tài sẽ tập trung vào việc cải thiện hiệu quả quản lý và khai thác mạng lưới cấp nước, đồng thời đưa ra các giải pháp công nghệ phù hợp để nâng cao chất lượng nước. Việc đề xuất các giải pháp cụ thể sẽ giúp đảm bảo cung cấp nước sạch cho người dân, giảm thiểu tình trạng thất thoát nước và nâng cao chất lượng dịch vụ cấp nước. Điều này không chỉ đáp ứng nhu cầu sinh hoạt của cư dân mà còn góp phần vào sự phát triển kinh tế - xã hội của khu vực.

III. Đối tượng và phạm vi nghiên cứu

Đối tượng nghiên cứu của đề tài là hệ thống cấp nước sinh hoạt tại khu dân cư Vườn Thanh Thủy, Quận 12, TP Hồ Chí Minh. Phạm vi nghiên cứu bao gồm phân tích hiện trạng hệ thống cấp nước, đánh giá chất lượng nước, và đề xuất các giải pháp cải thiện. Đề tài sẽ xem xét các yếu tố tự nhiên, kinh tế - xã hội ảnh hưởng đến việc cung cấp nước, cũng như các mô hình quản lý và công nghệ hiện có. Qua việc khảo sát thực tế và thu thập dữ liệu, đề tài sẽ đưa ra các kiến nghị cụ thể nhằm nâng cao hiệu quả của hệ thống cấp nước, đáp ứng nhu cầu ngày càng tăng của cư dân trong bối cảnh đô thị hóa nhanh chóng.

IV. Phương pháp nghiên cứu công cụ sử dụng

Đề tài sử dụng một loạt các phương pháp nghiên cứu để thu thập và phân tích dữ liệu. Phương pháp kế thừa sẽ được áp dụng để tận dụng các công nghệ hiện có như GIS và SCADA trong việc quản lý mạng lưới cấp nước. Phương pháp phân tích định lượng sẽ được sử dụng để đánh giá hiệu quả của các giải pháp đề xuất. Ngoài ra, phương pháp mô hình toán sẽ được áp dụng để mô phỏng và phân tích thủy lực của mạng lưới cấp nước hiện tại, từ đó xác định các yếu tố cần cải thiện. Các công cụ phần mềm như EPANET và AutoCAD sẽ hỗ trợ trong việc thiết kế và mô phỏng hệ thống, giúp đưa ra các giải pháp hiệu quả và khả thi cho hệ thống cấp nước.

V. Kết quả dự kiến đạt được

Kết quả dự kiến của đề tài bao gồm việc xác định hiện trạng và các vấn đề tồn tại trong hệ thống cấp nước khu dân cư Vườn Thanh Thủy. Đề tài sẽ đưa ra các giải pháp cụ thể nhằm nâng cấp và quản lý hiệu quả mạng lưới cấp nước, từ đó giảm thiểu tình trạng thất thoát nước và nâng cao chất lượng nước cung cấp cho người dân. Ngoài ra, các giải pháp công nghệ tiên tiến sẽ được đề xuất để cải thiện quy trình vận hành và quản lý hệ thống. Kết quả nghiên cứu không chỉ có giá trị lý thuyết mà còn có tính ứng dụng cao trong thực tiễn, góp phần nâng cao chất lượng dịch vụ cấp nước tại khu vực nghiên cứu.

Nội dung chính

Tổng quan nghiên cứu

Việc quản lý và nâng cấp mạng lưới cấp nước đô thị là một trong những vấn đề cấp thiết tại các thành phố lớn, đặc biệt là tại TP. Hồ Chí Minh với tốc độ đô thị hóa nhanh chóng. Khu dân cư Vườn Thanh Thủy, Quận 12, TP. Hồ Chí Minh, có diện tích 221,22 ha và dân số dự kiến đến năm 2025 khoảng 9.000 người, đang đối mặt với nhiều thách thức về nguồn nước sạch và hệ thống cấp nước hiện hữu. Theo quy hoạch cấp nước TP. Hồ Chí Minh đến năm 2025, tỷ lệ hộ dân được cấp nước sạch đạt 100% nội thành và 98% ngoại thành, đồng thời giảm tỷ lệ thất thoát nước xuống còn 25%. Tuy nhiên, mạng lưới cấp nước tại khu vực Vườn Thanh Thủy còn nhiều bất cập như áp lực nước không đồng đều, tỷ lệ thất thoát nước trung bình khoảng 14%, và hệ thống quản lý còn thiếu đồng bộ.

Mục tiêu nghiên cứu là đề xuất các giải pháp tối ưu hóa nâng cấp và quản lý mạng lưới cấp nước, đảm bảo cung cấp nước sạch, ổn định và bền vững cho khu dân cư Vườn Thanh Thủy phù hợp với tốc độ phát triển đô thị. Nghiên cứu tập trung vào phạm vi khu dân cư Vườn Thanh Thủy, Quận 12, với thời gian quy hoạch đến năm 2025. Ý nghĩa của nghiên cứu thể hiện qua việc nâng cao chất lượng dịch vụ cấp nước, giảm thất thoát nước, đảm bảo sức khỏe cộng đồng và phát triển bền vững hệ thống cấp nước đô thị.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên các lý thuyết và mô hình thủy lực mạng lưới cấp nước, trong đó phần mềm EPANET 2.0 được sử dụng làm công cụ mô phỏng chính. EPANET cho phép mô phỏng lưu lượng, áp lực, chất lượng nước theo thời gian trong mạng lưới cấp nước, bao gồm các thành phần như ống dẫn, van, bể chứa và máy bơm. Ngoài ra, các công thức tính toán thủy lực như Hazen-Williams, Darcy-Weisbach được áp dụng để xác định tổn thất áp lực và lưu lượng trong hệ thống. Các khái niệm chính bao gồm: lưu lượng nước, áp lực tại các nút mạng, tổn thất ma sát, mô hình pha trộn chất lượng nước, và hệ số không điều hòa lưu lượng.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp kết hợp giữa phân tích định lượng và mô hình toán mô phỏng thủy lực. Dữ liệu thu thập bao gồm chiều dài, đường kính, vật liệu ống, cao trình đặt ống, lưu lượng tiêu thụ nước, áp lực tại các điểm đo, và số liệu thất thoát nước từ năm 2003 đến 2018. Cỡ mẫu nghiên cứu là toàn bộ mạng lưới cấp nước khu dân cư Vườn Thanh Thủy với tổng chiều dài ống khoảng 37.000 m và hơn 2.100 đồng hồ nước. Phương pháp chọn mẫu là khảo sát toàn diện mạng lưới hiện hữu kết hợp với số liệu vận hành thực tế từ hệ thống SCADA và GIS của Công ty Cổ phần Cấp nước Trung An.

Phân tích dữ liệu được thực hiện bằng phần mềm EPANET để mô phỏng thủy lực và đánh giá hiệu quả mạng lưới trong các giờ cao điểm và giờ thấp điểm. Timeline nghiên cứu kéo dài từ năm 2017 đến 2018, bao gồm thu thập số liệu, mô phỏng, phân tích và đề xuất giải pháp. Các công cụ hỗ trợ khác gồm Microsoft Office 2015 và AutoCAD 2014 để xử lý dữ liệu và bản vẽ kỹ thuật.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiện trạng mạng lưới cấp nước: Tổng chiều dài đường ống cấp nước từ DN25 đến DN100 là khoảng 17.600 m, đường kính lớn hơn 100 mm khoảng 2.150 m, với vật liệu chủ yếu là uPVC và HDPE. Số lượng đồng hồ nước là 2.117 chiếc, sản lượng tiêu thụ trung bình 26.400 m³/tháng (khoảng 880 m³/ngày). Tỷ lệ thất thoát nước trung bình là 14% mỗi năm.

2. Áp lực nước không đồng đều: Áp lực tại các điểm đo dao động từ 0,1 bar đến 3,0 bar, với sự chênh lệch áp lực giữa giờ cao điểm và thấp điểm khá lớn, ảnh hưởng đến chất lượng cung cấp nước sinh hoạt. Vận tốc nước trong ống không đồng đều, có đoạn vượt quá giới hạn cho phép, có đoạn lại quá thấp, gây ảnh hưởng đến tuổi thọ và chất lượng nước.

3. Nguồn nước và chất lượng: Nguồn nước chính cung cấp từ Nhà máy nước Tân Hiệp với công suất 300.000 m³/ngày, qua hệ thống ống chuyển tải D2000 đến D450. Nước ngầm tại khu vực bị nhiễm mặn và chứa các chất như Fe, Mn vượt tiêu chuẩn, không phù hợp sử dụng trực tiếp cho sinh hoạt. Nước mặt sông Sài Gòn đang bị ô nhiễm nhẹ, cần có biện pháp bảo vệ để duy trì chất lượng nguồn nước.

4. Mô phỏng thủy lực và đề xuất giải pháp: Qua mô phỏng bằng EPANET, mạng lưới hiện tại chưa đáp ứng tốt nhu cầu cấp nước tối ưu cho dân số dự kiến 9.000 người đến năm 2025. Lưu lượng nước sinh hoạt tối đa dự kiến là 2.160 m³/ngày, chưa kể lượng nước tưới cây xanh và phục vụ trung tâm thương mại. Các phương án nâng cấp đường ống, cải tạo hệ thống van và bể chứa được đề xuất nhằm ổn định áp lực và giảm thất thoát nước.

Thảo luận kết quả

Nguyên nhân chính của áp lực không đồng đều và thất thoát nước cao là do mạng lưới cấp nước hiện hữu có nhiều đoạn ống cũ, vật liệu không đồng bộ, và hệ thống quản lý chưa hoàn chỉnh. So với các nghiên cứu trong khu vực đô thị khác, tỷ lệ thất thoát nước 14% là mức trung bình nhưng vẫn cần cải thiện để đạt mục tiêu 25% thất thoát vào năm 2025 theo quy hoạch TP. Hồ Chí Minh. Việc sử dụng phần mềm EPANET giúp mô phỏng chính xác các thông số thủy lực, từ đó đưa ra các giải pháp kỹ thuật phù hợp như lắp đặt hệ thống DMA (District Metered Area) để kiểm soát lưu lượng và áp lực, áp dụng công nghệ SCADA để giám sát từ xa.

Dữ liệu có thể được trình bày qua biểu đồ áp lực tại các nút mạng trong giờ cao điểm và thấp điểm, bảng tổng hợp lưu lượng tiêu thụ theo giờ, và bản đồ GIS thể hiện mạng lưới đường ống hiện trạng và đề xuất cải tạo. Kết quả nghiên cứu góp phần nâng cao hiệu quả quản lý, giảm thất thoát nước, đảm bảo cung cấp nước sạch ổn định cho khu dân cư Vườn Thanh Thủy.

Đề xuất và khuyến nghị

1. Nâng cấp hệ thống đường ống: Thay thế các đoạn ống cũ, mục, không đồng bộ bằng ống uPVC hoặc HDPE có đường kính phù hợp, đảm bảo vận tốc dòng chảy trong giới hạn cho phép. Mục tiêu giảm tỷ lệ thất thoát nước xuống dưới 10% trong vòng 3 năm, do Công ty Cổ phần Cấp nước Trung An phối hợp thực hiện.

2. Triển khai hệ thống DMA và SCADA: Thiết lập các cụm cấp nước được kiểm soát (DMA) để giám sát lưu lượng và áp lực, kết hợp hệ thống SCADA để giám sát và điều khiển từ xa. Mục tiêu nâng cao độ tin cậy vận hành, giảm thời gian xử lý sự cố xuống dưới 1 giờ, hoàn thành trong 2 năm.

3. Cải thiện quản lý dữ liệu và cơ sở hạ tầng công nghệ thông tin: Hoàn thiện hệ thống GIS cập nhật đầy đủ thông tin mạng lưới, đồng bộ dữ liệu vận hành, bảo trì. Đào tạo nhân lực kỹ thuật về quản lý và vận hành hệ thống công nghệ mới. Thời gian thực hiện 1 năm, do Ban Quản lý mạng lưới và phòng kỹ thuật đảm nhiệm.

4. Tuyên truyền và vận động người dân sử dụng nước tiết kiệm, an toàn: Phối hợp với chính quyền địa phương và Trung tâm Y tế dự phòng để nâng cao nhận thức cộng đồng về sử dụng nước sạch, không sử dụng nước ngầm ô nhiễm. Mục tiêu giảm tiêu thụ nước không hợp lý 10% trong 2 năm.

Đối tượng nên tham khảo luận văn

1. Các nhà quản lý ngành cấp nước đô thị: Nghiên cứu cung cấp cơ sở khoa học và giải pháp thực tiễn để nâng cao hiệu quả quản lý mạng lưới cấp nước, giảm thất thoát và cải thiện chất lượng dịch vụ.

2. Các kỹ sư và chuyên gia thủy lực: Tham khảo mô hình mô phỏng thủy lực bằng EPANET, các phương pháp tính toán tổn thất áp lực và lưu lượng, cũng như các giải pháp kỹ thuật nâng cấp mạng lưới.

3. Các nhà hoạch định chính sách đô thị và quy hoạch: Tài liệu giúp hiểu rõ về nhu cầu cấp nước trong quy hoạch phát triển đô thị, từ đó xây dựng các chính sách phù hợp về đầu tư và quản lý nguồn nước.

4. Cộng đồng dân cư và tổ chức xã hội: Nâng cao nhận thức về tầm quan trọng của việc sử dụng nước sạch, bảo vệ nguồn nước và tham gia vào công tác quản lý, giám sát dịch vụ cấp nước tại địa phương.

Câu hỏi thường gặp

1. Tại sao cần nâng cấp mạng lưới cấp nước khu dân cư Vườn Thanh Thủy?
   Mạng lưới hiện tại có nhiều đoạn ống cũ, áp lực nước không đồng đều, tỷ lệ thất thoát nước khoảng 14%, ảnh hưởng đến chất lượng và ổn định cung cấp nước. Nâng cấp giúp giảm thất thoát, cải thiện áp lực và đảm bảo nguồn nước sạch cho dân cư.

2. Phần mềm EPANET có vai trò gì trong nghiên cứu này?
   EPANET được sử dụng để mô phỏng thủy lực và chất lượng nước trong mạng lưới, giúp đánh giá hiệu quả vận hành, xác định điểm yếu và đề xuất giải pháp kỹ thuật phù hợp.

3. Giải pháp DMA và SCADA có lợi ích gì?
   DMA giúp phân vùng mạng lưới để kiểm soát lưu lượng và áp lực chính xác hơn, giảm thất thoát nước. SCADA cho phép giám sát và điều khiển hệ thống từ xa, nâng cao hiệu quả vận hành và xử lý sự cố nhanh chóng.

4. Nguồn nước hiện tại có đảm bảo cho khu dân cư không?
   Nguồn nước chính từ Nhà máy nước Tân Hiệp đáp ứng nhu cầu sinh hoạt, tuy nhiên nước ngầm bị nhiễm mặn và không sử dụng được trực tiếp. Cần bảo vệ nguồn nước mặt và xử lý nước ngầm để đảm bảo an toàn.

5. Làm thế nào để giảm tỷ lệ thất thoát nước trong mạng lưới?
   Bằng cách thay thế ống cũ, lắp đặt hệ thống đo đếm lưu lượng, áp dụng công nghệ giám sát hiện đại, tăng cường kiểm tra và bảo trì định kỳ, đồng thời nâng cao nhận thức người dân về sử dụng nước tiết kiệm.

Kết luận

• Nghiên cứu đã đánh giá chi tiết hiện trạng mạng lưới cấp nước khu dân cư Vườn Thanh Thủy, xác định các vấn đề về áp lực, thất thoát và chất lượng nước.
• Phần mềm EPANET được áp dụng hiệu quả trong mô phỏng thủy lực, hỗ trợ đề xuất các giải pháp kỹ thuật nâng cấp mạng lưới.
• Đề xuất các giải pháp bao gồm nâng cấp đường ống, triển khai hệ thống DMA và SCADA, cải thiện quản lý dữ liệu và tuyên truyền cộng đồng.
• Mục tiêu giảm thất thoát nước xuống dưới 10% và đảm bảo cung cấp nước sạch, ổn định cho dân cư đến năm 2025.
• Khuyến nghị các cơ quan quản lý và doanh nghiệp cấp nước phối hợp triển khai các giải pháp trong thời gian sớm nhất để đáp ứng nhu cầu phát triển đô thị bền vững.

Luận văn này là tài liệu tham khảo quan trọng cho các nhà quản lý, kỹ sư và nhà hoạch định chính sách trong lĩnh vực cấp nước đô thị. Để tiếp tục phát triển, cần tiến hành khảo sát thực tế định kỳ và cập nhật mô hình mô phỏng theo tình hình thực tế nhằm tối ưu hóa vận hành mạng lưới cấp nước.

Trích đoạn nội dung tài liệu

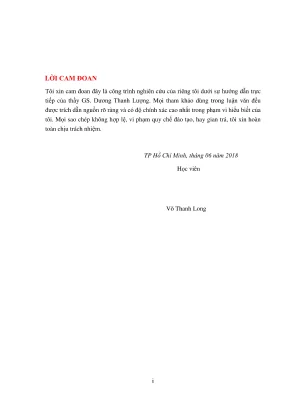

LỜI CAM ĐOAN Tôi xin cam đoan đây là công trình nghiên cứu của riêng tôi dưới sự hướng dẫn trực tiếp của thầy GS. Dương Thanh Lượng. Mọi tham khảo dùng trong luận văn đều được trích dẫn nguồn rõ ràng và có độ chính xác cao nhất trong phạm vi hiểu biết của tôi. Mọi sao chép không hợp lệ, vi phạm quy chế dao tạo, hay gian trá, tôi xin hoàn toàn chịu trách nhiệm.

TP Hô Chí Minh, tháng 06 năm 2018 Học viên Võ Thanh Long LỜI CẢM ƠN Trước hết, xin gửi lời cảm ơn chân thành đến Trường Đại học Thủy lợi - Cơ sở 2, BO môn Cấp thoát nước và quý thầy cô đã tận tình giúp đỡ học viên hoàn thành chương trình cao học và viết luận văn này. Học viên xin bày t lòng bi on sâu sắc đến GS. Dương Thanh Lượng, người thầy đã dành rất nhiều thời gian và tâm huyết hướng dẫn nghiên cứu để giúp học viên hoàn thành luận văn tốt nghĩ Mac dù đã cỏ nhiều cổ gắng để hoàn thiện luận văn này bằng tắt cả sự nhiệ năng lực của mình, tuy nhiên chắc chắn sẽ không thể tránh khỏi những hạn chế và thiểu sốc họ viên rất mong nhận được những đồng góp quý bầu của quý thy cô và các bạn đồng nghiệp. MỤC LỤC LOL CAM DOAN i LOICAM ON ii DANH MỤC HÌNH ANH v DANH MỤC BẰNG BIEU vi DANH MỤC VIET TAT VA GIẢI THICH CÁC THUẬT NGỮ.

vii MO ĐẦU 1 1. Tính cấp thiết của đề tai 1 1.2, Mục tiêu của để ti 1 1. Đối tượng và phạm vi nghiên cứu 2 14. Phương pháp nghiên cứu, công cụ sử dụng 2 15.

Kết quả dự kiến đạt được 3 CHƯƠNG1. Tổng quan tinh hình cấp nước 4 1. Tổng quan về hiện trang quan lý cắp nước đô thị tại Việt Nam, 5 1.3, Tổng quan mô hình quan If, vận hành hệ thống cấp nước TP Hỗ Chi Minh. Phân loại đường ống cắp nước ? 1.

Quan lý giảm thất thoát nước 7 1. Quan lý cơ sở dữ liệu. Các thông tin cần quản lý 9 1. Cập mht thong tin 9 1.

Công tie thi công lip đặt đường ống và các thiết bi kỹ thuật trên mạng lưới sắp nước 9 1. Công tác vận hành 10 1. Tổng quan tinh hình cắp nước Quận 12 " 1.5, Tổng quan tỉnh hình cắp nước khu dân cư Vườn Thanh Thủy = Quận 12 TP Hồ Chi Minh "2 1. Điều kiện tự nhiên.

Điều kiện kinh tế - xã hội 16 1. Hiện trạng hạ ting ky thuật 18 1. Tình hình nguồn nước. 20 CHUONG 2, CƠ SỞ KHOA HỌC VẢ THỰC TIEN ĐÈ XUẤT GIẢI PHAP CHO.

MẠNG LƯỠI CAP NƯỚC KHU DAN CƯ VUON THANH THUY THUỘC QUAN l2 - TP HỖ CHÍ MINH 2 21. Cơ sỡ khoa họ về mồ hình thủy lực 2 2.1 Lựa chọn mồ hình 23 2. Co sở của mô hình EPANET mô phỏng mạng lưới cấp nước 24 2. Cơ sở lý thuyết tính toán thủy lực mạng lưới.

Cơ sở dữ liệu dé xuất giải pháp nâng cắp va quản lý mạng lưới cấp nước. 37 CHUONG 3, ĐỀ XUẤT PHƯƠNG AN QUAN LÝ, KHAI THÁC VÀ HOÀN THIỆN MANG LƯỚI CAP NƯỚC KHU DAN CƯ VƯỜN THANH THUY THUỘC QUAN 12- TP HO CHÍ MINH 40 3.1, Quy mô, công suất hệ thống cắp nước. Lựa chọn để xuất phương án cấp nước tối wu cho khu dân cư Vườn Thanh Thủy ˆ Quận 12 đến năm 2025 40 3. Các thông số đầu vào của mạng lưới cắp nước giờ dùng nước Max.

Xác định hệ số không điều hòa giờ lớn nhất “ 3.3, Các thông, mạng lưới cấp nước trong giờ đùng nước Max có chấy. Để xuất các giải pháp tối wu hóa quản lý mạng lưới cắp nước. Giải pháp về quy hoạch mang lưới cắp nước st 3. Giải pháp về kỹ thuật trong cải tạo, nâng cấp hệ thống cấp nước khu dân cự Vườn Thanh Thủy - Quận 12 52 xuất giải pháp công nghệ giảm sit, quản lý lưu lượng, ấp lực và chất lượng nước trực tuyển cho mạng lưới cấp nước khu vực nghiên cứu.

Công nghệ tự động hoá. Đề xuất giải pháp chống thất thoát nước chủ động 59 3. Các giải pháp hoàn thiện hệ thống quản lý vả khai thác mạng lưới cấp nước cho khu vực nghiên cứu 68 KET LUẬN VÀ KIÊN NGHỊ 71 PHỤ LỤC 74 TÀI LIEU THAM KHẢO 7ï DANH MỤC HÌNH ANH Tình 1. Sơ đồ vi, ranh giới khu vực dân cư Vườn Thanh Thủy (từ cầu Rạch Gia đến bến pha An Phủ Đông) trên bản đỏ quy hoạch đô thị quân 12 Mình 1.2, Sơ đồ vị tí, ranh giới khu vực dân cư Vườn Thanh Thủy - Quận 12 trên bản đồ vệ tinh không ảnh 4 Hình 1.3, Mạng lưới cấp nước khu dân cư Vườn Thanh Thủy - Quận 12 18 Hình 2.1, Hộp thoại nhập số liệu nút 28 Tình 2.

Hình hộp thoại nhập số bể chứa. Hình hộp thoại nhập số liệu đường ống 31 "Hình 2.4, Hộp thoại Partern và nhập chế độ lưu lượng 32 Hình 2. Hộp thoại nhập số liệu van 33 Mình 2.6, Bản đồ quy hoạch Khu dân ew Vườn Thanh Thủy - Quận 12 đến năm 2025, dùng làm nên backdrop đẻ mô phông hệ thống cắp nước 38 Hình 3.đồ dùng nước lớn nhất trong ngày 46 Hình 3. Mô phỏng thủy lực khu vực nghiên đến năm 2025 giờ dùng nước max.

Mô phỏng thủy lực giờ dùng nước max có cháy, 48 Hình 3.4 Hệ thống GIS hiện hữu của khu dân cư Vườn Thanh Thủy - Quận 12 52 Hình 3.5 Mạng lưới cắp nước được cập nhật trên GIS của khu dan cư Vườn Thanh Thủy, 3 Hình 3 6. Hệ thing SCADA hiện hữu của Công ty cổ phần cắp nước Trung An tại khu vực nghiên cứu. Lưu lượng ban đêm thể hiện rên hệ thống SCADA của Công ty cổ p cắp nước Trung An ai khu vực ngiên cứu 5 Hình 3. Datalogger Sofrel LS 37 Hình 3.

Giao diện sử dụng datalogger Sofrel 58 Hình 3. Mô phỏng hoạt động của hệ thống giám sắt từ xa 59 Hình 3. Mô phỏng hệ thông DMA, 60 Hình 3. Mô hình hệ thống 120, 61 Hình 3.

Sơ đồ áp lực mạng lưới 120, 62 Hình 3. Lắp đặt hệ thống 120 ngoài hiện trường. Giao điện hoạt động của phần mềm 20 Hình 3. Cấp độ triển khai hệ thống 120.

Cấu tạo cơ ban của hệ thông 120. Các tiện ích của hệ thống I2O. 67 DANH MỤC BANG BIEU Bảng 1. Số liệu dia chất Bing L2.

Bảng tổng hợp chiều dai và đường kính ống của khu dân cư Vườn Thanh Thủy 19 Bảng 1. Một số đặc điểm khác nhau giữa nước ngầm và nước mặt 2 Bang 2. Các thuộc tính nút mỗi nổi (Junction Properties) 21 Bang 2. Các thuộc tinh bé chứa (Reservoir Properties) 28 Bảng 2.

Các thuộctính Đài nước (Tank Properties) 29 Bảng 2. Các thuộc tính ông (Pipe Properties) Các thuộc tính máy bom 30 Bang 2. Các thuộc tinh máy bơm (Pump Properties) 31 Bang 2. Các thuộc tính van (Valves) 32 Bang 3.

Diện tích va dan số khu đân cư Vườn Thanh Thủy - Quận 12 (tính đến. Lưu lượng nước tưới đường và công viên 43 Bảng 3. Lượng nước phục vụ cho khu trung tâm thương mại 43 Bảng 3. Tổng hợp lưu lượng, Bảng 3.

Lưu lượng dùng nước theo giờ ngày lớn nhất 45 Bảng 3. Chiều dai và đường kính ông giai đoạn năm 2025. Tổng hợp đường kính ông cải tạo tương lai cho khu vực nghiên cứu 2025 s0 Bảng PLI. Ap lực tại các nút lúc 18 giờ (giờ đùng nước nhiều nho) khi xảy ra dim hay 14 DANH MỤC VIET TAT VÀ GIẢI THÍCH CÁC THUẬT NGỮ.

BVMT Bảo vệ môi trường cree Cong ty cỗ phần DMA District Metered Area ~ Cụm cấp nước được kiểm soát DMZ District Metered Zone ~ Ving cắp nước được kiểm soát ĐHN Đồng hồ nước FASEP Dự din FASEP No 649 HĐND Hội đồng nhân dân HTCN Hệ thống cấp nước IWA Intemational Water Association: Hiệp hội Nước Quốc tế MLCN Mạng lới cắp nước NMN Nhà máy nước NKDT Nước không doanh thu opa Oficial Development Assistance: Viện ưrợ phát triển chính thức PA Phương án PRV Pressure Reducing Value: Van giảm ấp QCXD-BXD Quy chuẩn xây dựng- Bộ Xây dựng QLDA Quản lý dự án. SAWACO “Tổng công ty trích nhiệm hữu hạn MTV Cp nước Sài Gòn SCADA Supervisory Control and Data Acquiston: Hệ thống điều khiển giám sit vit thu thập dữ liệu TCXDVN Tiêu chun xây dựng Việt Nam TCVN Tiên chin Việt Nam TNHHMTV — Tráhnhiệmhữuhạnmộtthànhviên TP ‘Thanh phố TIN Thất thoát nước TTVH Thất thoát vô hình uBND Uy ban nhân dân WHO World Health Organization - Tổ chức Y tế MỞ DAU 1.TÍNH CAP THIẾT CỦA ĐÈ TÀI Khu quy hoạch Vườn Thanh Thủy có nhiều kênh rạch. Hằu hết các kênh rach đều chịu anh hưởng cña chế độ bán nhật tiu là bị nhiễm mặn. Do đó nước ở khu vực nùy chiding cung cắp cho nông nghiệp.

không ding được cho sinh hoạt “Theo sé liệu thủy văn thì nguồn nước ngằm ở khu quy hoạch này rất giới hạn, nước: ngầm 6 ting cạn bị nhiễm mặn, nước ngằm ở ting sâu thì không được khai thác được cho mục dich công nghiệp và sinh hoạt, cao trình nước ngầm —3. Do đó theo Quy hoạch cấp nước TP Hỗ Chí Minh đến năm 2025 đã được Thủ tưởng “Chính phủ phê duyệt có phạm v quy hoạch là 2.095 km, tỷ lệ hộ dân cắp nước là 100% đối với khu vực nội thành, 98⁄Z đối với khu vục ngoại thành mới và ngoại thành, giảm tỷ lệ thất thoát thất thu nước sạch là 32% vào năm 2015, và 25⁄7 vào năm 2025 Va dự én Giảm thất thoát nước TP Hỗ Chí Minh triển khai tại Vùng 1, trên địa bàn các quận, huyện thuộc TP Hồ Chí Minh mang lưới cấp nước đã được phân vùng tách mạng. Tuy nhiên, trong quá trình vận hành, quản lý còn nhiều bắt cập, không. thuận lợi cho việc quản lý, kiém soát và vận hành hệ thẳng cấp nước.

Ấp lực nước tại một số nơi còn thắp, ảnh hưởng đến việc cung cắp nước sinh hoạt cho các hộ dân. trong khu vực “Trên cơ sở đó, để thực hiện được các chỉ tiêu cấp nước phù hợp với Quy hoạch cắp nước TP Hỗ Chí Mit h đến năm 2025 thì việc thực hiện nghiên cứu đ ti "Nghiên cứu cơ sở khoa học Ất giải pháp cấp nước cho khu dân ew Vườn Thanh Thủy = Quận 12 -TP Hé Chí Minh” là việc làm hết sức ding đắn và cần phải gdp rút thực hiện. cóý nghĩa hat sức quan trong trong việc nâng cao chất lượng đồi ng người an thuộc khu dân cư, thông qua việc nâng cao chit lượng dich vụ cắp nước, giảm tỷ thấ thoát nước.
