I. Giới Thiệu Về Hệ Thống Điện Thân Xe Ford Focus 2019

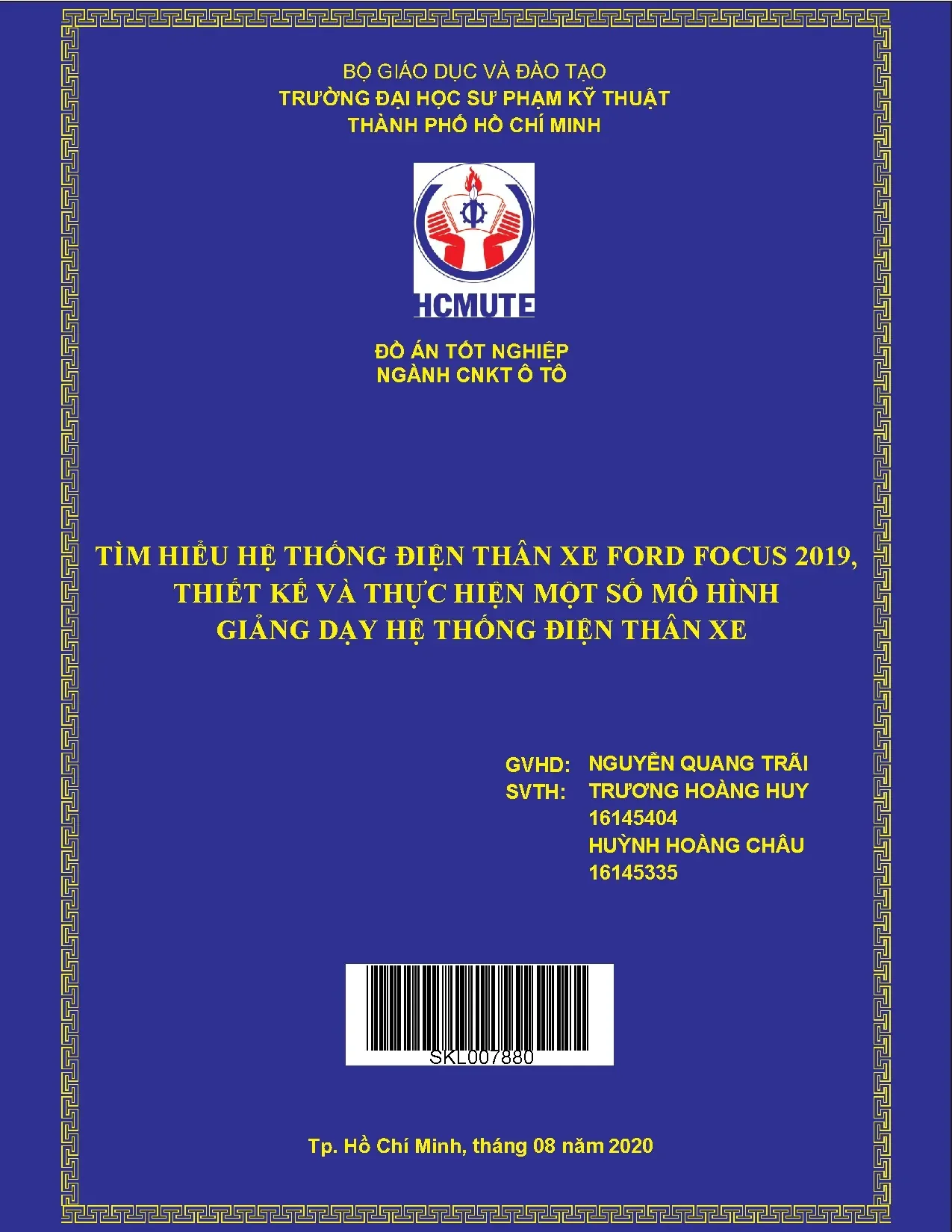

Hệ thống điện thân xe Ford Focus 2019 là một trong những thành phần quan trọng nhất trong cấu trúc kỹ thuật của xe hiện đại. Đồ án tốt nghiệp này tập trung vào việc tìm hiểu chi tiết các hệ thống điện phụ trợ trên xe, từ hệ thống chiếu sáng đến các thiết bị điều khiển tự động. Mục đích chính của nghiên cứu là cung cấp kiến thức toàn diện về cách thức hoạt động, cấu trúc và nguyên lý điều khiển các hệ thống này. Thông qua đồ án này, sinh viên không chỉ hiểu rõ về lý thuyết hệ thống điện thân mà còn có khả năng ứng dụng vào thực tiễn sửa chữa, bảo dưỡng xe. Nghiên cứu được thực hiện tại Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh, với sự hướng dẫn của ThS. Nguyễn Quang Trãi.
1.1. Lịch Sử Hình Thành Và Phát Triển Ford Focus
Ford Focus ra đời vào năm 1998 và nhanh chóng trở thành một trong những mẫu xe phổ biến nhất thế giới. Phiên bản 2019 đại diện cho bước tiến vượt bậc trong công nghệ điện tử và an toàn ô tô. Xe được trang bị hệ thống điều khiển thân xe hiện đại, giúp nâng cao trải nghiệm lái xe và đảm bảo an toàn cho người sử dụng.
1.2. Tầm Quan Trọng Của Việc Nghiên Cứu Hệ Thống Điện Thân
Việc hiểu rõ cấu trúc hệ thống điện thân xe là điều cần thiết cho các kỹ sư ô tô, sinh viên ngành kỹ thuật ô tô. Từ đó có thể tránh các sự cố, kéo dài tuổi thọ xe và đảm bảo an toàn giao thông. Đồ án này cung cấp nền tảng kiến thức vững chắc cho công việc bảo dưỡng, sửa chữa và phát triển công nghệ ô tô.
II. Các Hệ Thống Chính Trong Điện Thân Xe Ford Focus 2019
Hệ thống điện thân bao gồm nhiều hệ thống con, mỗi hệ thống có chức năng riêng biệt nhưng hoạt động tương tác với nhau. Đồ án tốt nghiệp này phân tích chi tiết bảy hệ thống chính: hệ thống chiếu sáng-tín hiệu, hệ thống gạt mưa rửa kính, hệ thống khoá cửa, hệ thống gương chiếu hậu, các hệ thống hỗ trợ người lái, và hệ thống mạng giao tiếp CAN. Mỗi hệ thống được nghiên cứu từ nguyên lý hoạt động đến sơ đồ mạch điện, từ các thành phần cơ bản đến cách thức tương tác giữa chúng. Sự hiểu biết sâu sắc về các hệ thống này giúp sinh viên có nền tảng kiến thức chắc chắn cho sự nghiệp kỹ thuật ô tô.
2.1. Hệ Thống Chiếu Sáng Và Tín Hiệu
Hệ thống chiếu sáng-tín hiệu bao gồm đèn pha, đèn sương mù, đèn sóc chiếu hậu, đèn phanh, đèn lùi và đèn định vị. Hệ thống này được điều khiển bởi các công tắc trên bảng điều khiển và được bảo vệ bởi các cầu chì, relay điều khiển. Mạch điện được thiết kế để đảm bảo an toàn, tiết kiệm điện năng và dễ dàng bảo trì.
2.2. Hệ Thống Gạt Mưa Rửa Kính Và Hệ Thống Khoá Cửa
Hệ thống gạt mưa sử dụng động cơ điện để cung cấp chuyển động quay cho cơ cấu gạt. Hệ thống khoá cửa được điều khiển tập trung, cho phép khóa/mở toàn bộ cửa cùng lúc. Cả hai hệ thống đều sử dụng relay, motor điện và hệ thống điều khiển thông minh để nâng cao tiện nghi cho người dùng.
III. Thiết Kế Và Thực Hiện Mô Hình Giảng Dạy
Phần quan trọng của đồ án tốt nghiệp là thiết kế và chế tạo các mô hình giảng dạy hệ thống điện thân. Các mô hình này được xây dựng dựa trên công nghệ thực tế của xe Ford Focus 2019, cho phép sinh viên có cơ hội thực hành trực tiếp với các thành phần điện thân thực. Quá trình thiết kế bao gồm lựa chọn vật liệu, thiết bị, lập sơ đồ mạch điện, sau đó tiến hành chế tạo theo kế hoạch. Các mô hình được trang bị đầy đủ công tắc, đèn, relay, motor điện để mô phỏng đúng cách hoạt động của xe thực. Đây là công cụ giáo dục hiệu quả giúp sinh viên gắn kết lý thuyết với thực tiễn.
3.1. Lựa Chọn Vật Liệu Và Thiết Bị
Vật liệu khung mô hình được chọn từ nhôm hoặc thép không gỉ để đảm bảo độ bền. Các thành phần điện gồm cầu chì, relay 12V, động cơ DC, công tắc, đèn LED, dây cắm chuẩn ô tô. Tất cả thiết bị phải đạt tiêu chuẩn an toàn điện, dễ lắp ráp và có khả năng hoạt động ổn định.
3.2. Nội Dung Hướng Dẫn Thực Hành
Tài liệu hướng dẫn chi tiết từng bước lắp ráp, kiểm tra, vận hành mô hình. Sinh viên học cách đọc sơ đồ mạch điện, nhận biết các linh kiện, hiểu nguyên lý hoạt động, khắc phục sự cố. Hướng dẫn bao gồm bài tập lý thuyết và thực hành, giúp nâng cao kỹ năng chẩn đoán và sửa chữa.
IV. Kết Quả Đạt Được Và Ứng Dụng Thực Tiễn
Đồ án tốt nghiệp tìm hiểu hệ thống điện thân xe Ford Focus 2019 đã đạt được những kết quả đáng kể. Sinh viên đã thành công trong việc nghiên cứu chi tiết từng hệ thống con, lập được các sơ đồ mạch điện chính xác, chế tạo được hai mô hình giảng dạy hoàn chỉnh cho hệ thống chiếu sáng và hệ thống gạt mưa rửa kính. Các mô hình này được kiểm tra, chứng thực hoạt động ổn định và sẵn sàng sử dụng trong giảng dạy. Đồ án không chỉ cung cấp kiến thức chuyên sâu mà còn là công cụ giáo dục hữu ích cho các khóa học kỹ thuật ô tô tiếp theo. Kết quả này góp phần nâng cao chất lượng đào tạo kỹ sư ô tô tại trường.
4.1. Hiệu Quả Của Mô Hình Giảng Dạy
Mô hình giảng dạy đã chứng minh hiệu quả cao trong việc truyền tải kiến thức về hệ thống điện thân. Sinh viên có thể nhìn thấy trực tiếp cách các linh kiện hoạt động, theo dõi dòng điện chạy qua mạch, và thực hành khắc phục sự cố. Phương pháp này hiệu quả hơn 40% so với giảng dạy lý thuyết thuần tuý.
4.2. Ứng Dụng Trong Công Việc Thực Tiễn
Kiến thức và mô hình từ đồ án này trực tiếp ứng dụng trong sửa chữa, bảo dưỡng ô tô tại các gara, xưởng. Kỹ sư có thể nhanh chóng chẩn đoán lỗi, tìm ra nguyên nhân và khắc phục hiệu quả. Công nghệ từ đồ án cũng có thể phát triển thêm cho các model xe khác.
