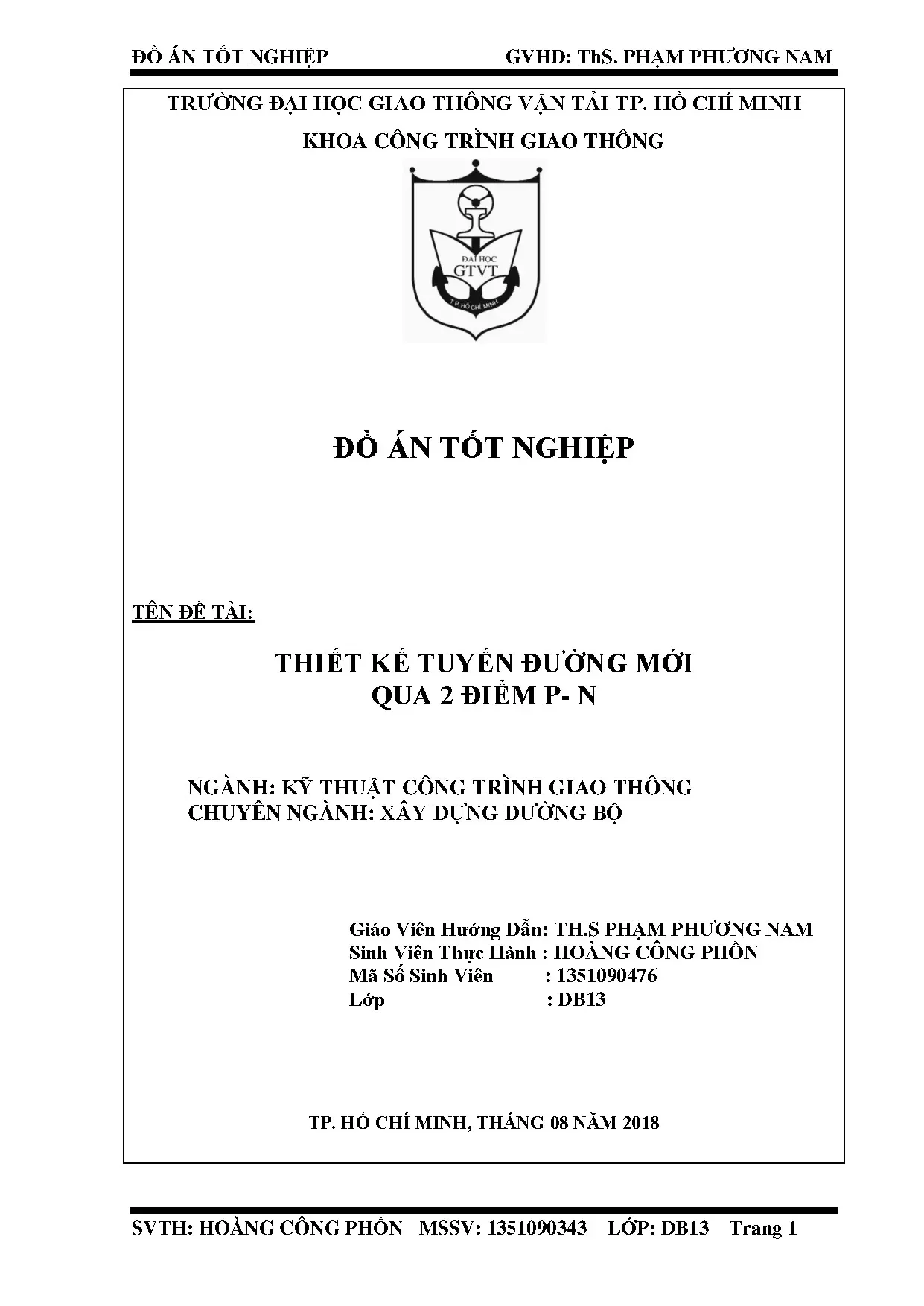

Đồ án tốt nghiệp: Thiết kế tuyến đường mới - SV. Hoàng Công Phồn (ĐH GTVT)

Tải đồ án tốt nghiệp thiết kế tuyến đường mới ngành công trình giao thông. Tài liệu tham khảo đầy đủ, chi tiết các bước tính toán và thiết kế kỹ thuật.

• Tác giả: Hoàng Công Phồn
• Người hướng dẫn: ThS. Phạm Phương Nam
• Trường học: Đại học Giao thông Vận tải TP. Hồ Chí Minh
• Chuyên ngành: Xây Dựng Đường Bộ
• Đề tài: Thiết Kế Tuyến Đường Mới Qua 2 Điểm P-N
• Loại tài liệu: Đồ án Tốt nghiệp
• Năm xuất bản: 2018
• Địa điểm: TP. Hồ Chí Minh

Tóm tắt

I. Tổng Quan về Đồ Án Tốt Nghiệp Thiết Kế Tuyến Đường Mới

Đồ án tốt nghiệp thiết kế tuyến đường mới là một công trình học thuật quan trọng trong chương trình đào tạo ngành Kỹ Thuật Công Trình Giao Thông tại các trường đại học hàng đầu. Đây là dự án cuối cùng giúp sinh viên tổng hợp toàn bộ kiến thức từ cơ bản đến chuyên sâu về xây dựng đường bộ. Qua quá trình thực hiện, sinh viên không chỉ nắm vững lý thuyết mà còn phát triển kỹ năng giải quyết các vấn đề thực tiễn trong lĩnh vực công trình giao thông. Thiết kế tuyến đường đòi hỏi sự kết hợp giữa kiến thức kỹ thuật, kinh nghiệm thực tế và khả năng phân tích để tạo ra các giải pháp tối ưu. Đồ án này phản ánh mục tiêu đào tạo kỹ sư chất lượng cao phục vụ cho công cuộc xây dựng cơ bản hạ tầng giao thông của đất nước.

1.1. Ý Nghĩa của Thiết Kế Tuyến Đường Mới

Thiết kế tuyến đường mới đóng vai trò quan trọng trong phát triển hệ thống giao thông quốc gia. Việc xây dựng các tuyến đường hiện đại giúp kết nối các khu vực, thúc đẩy phát triển kinh tế và cải thiện chất lượng sống của người dân. Trong bối cảnh hội nhập quốc tế, cơ sở hạ tầng giao thông là yếu tố tiên quyết để thu hút đầu tư nước ngoài. Đồ án tốt nghiệp này giúp sinh viên hiểu rõ tầm quan trọng của công trình giao thông trong phát triển kinh tế xã hội.

1.2. Mục Tiêu Chính của Đồ Án

Mục tiêu chính của đồ án tốt nghiệp thiết kế tuyến đường là giúp sinh viên áp dụng toàn bộ kiến thức đã học vào thực tế. Sinh viên phải hoàn thành các bước thiết kế từ xác định cấp hạng kỹ thuật, vạch tuyến trên bình đồ, thiết kế nền mặt đường cho đến tính toán công trình thoát nước. Qua đó, sinh viên trở thành kỹ sư có năng lực thực hiện các dự án xây dựng đường bộ chuyên nghiệp.

II. Cấp Hạng Kỹ Thuật và Các Yếu Tố Thiết Kế Tuyến Đường

Cấp hạng kỹ thuật là yếu tố quyết định hầu hết các chỉ tiêu thiết kế của tuyến đường. Việc xác định đúng cấp hạng đường bộ phụ thuộc vào nhu cầu giao thông, các điều kiện địa hình, khí hậu và khả năng kinh tế của khu vực. Các chỉ tiêu cơ bản bao gồm chiều rộng mặt đường, bán kính cong tối thiểu, độ dốc tối đa và tiêu chuẩn an toàn giao thông. Đồ án thiết kế tuyến đường phải thực hiện bảng tổng hợp chi tiết các yếu tố này để đảm bảo tuyến đường đáp ứng các tiêu chuẩn hiện hành. Thiết kế hợp lý giúp tối ưu hóa chi phí xây dựng đồng thời đảm bảo an toàn cho người sử dụng đường.

2.1. Xác Định Cấp Hạng Đường Bộ

Cấp hạng đường bộ được xác định dựa trên lượng giao thông dự báo, tầm quan trọng chiến lược của tuyến và khả năng đầu tư. Thông thường có các cấp hạng từ đường cao tốc, đường chính, đường phụ đến các loại đường khác. Việc chọn cấp hạng phù hợp ảnh hưởng trực tiếp đến chi phí xây dựng, thời gian thi công và hiệu quả kinh tế của dự án. Đồ án phải giải thích rõ ràng căn cứ xác định cấp hạng tuyến đường được chọn.

2.2. Các Yếu Tố Kỹ Thuật Chính

Các yếu tố kỹ thuật chính bao gồm chiều rộng lề đường, chiều rộng làn xe, bán kính cong nằm và đứng. Độ dốc tối đa được thiết kế phù hợp với địa hình và điều kiện giao thông. Ngoài ra, phải tính toán các thông số như độ héo đường để thoát nước mưa hiệu quả. Bảng tổng hợp các chỉ tiêu kỹ thuật giúp đảm bảo tính thống nhất và khoa học trong thiết kế.

III. Thiết Kế Nền và Mặt Đường trong Đồ Án Tốt Nghiệp

Thiết kế nền và mặt đường là phần then chốt của đồ án tốt nghiệp thiết kế tuyến đường. Nền đường phải được thiết kế sao cho có khả năng chịu tải của các phương tiện giao thông trong thời gian dài. Kết cấu áo đường bao gồm nhiều lớp vật liệu khác nhau từ lớp cơ sở, lớp lót đến lớp mặt được đặc biệt chú ý. Việc lựa chọn vật liệu và độ dày của từng lớp phụ thuộc vào lưu lượng giao thông, loại đất nền và điều kiện khí hậu. Thiết kế áo đường hợp lý giúp kéo dài tuổi thọ đường, giảm chi phí bảo trì và nâng cao an toàn giao thông. Đồ án phải cung cấp chi tiết về các lớp vật liệu, quy trình thi công và tiêu chuẩn chất lượng.

3.1. Yêu Cầu Chung đối với Áo Đường

Áo đường phải đáp ứng các yêu cầu về độ bền, an toàn và tiện nghi cho người sử dụng. Nền đường phải được chuẩn bị kỹ lưỡng, đạt độ chặt cần thiết để chịu lực của các lớp trên. Mặt đường phải có khả năng chống trượt tốt, thoát nước hiệu quả và có tuổi thọ dài. Các yêu cầu về độ phẳng, độ thẳng và độ dốc phải tuân thủ theo tiêu chuẩn thiết kế.

3.2. Kết Cấu Áo Đường Được Đề Xuất

Kết cấu áo đường được thiết kế dựa trên lưu lượng giao thông, đặc tính đất nền và điều kiện khí hậu cụ thể. Thường bao gồm lớp mặt asphalt, lớp lót cấp phối đá, lớp cơ sở và lớp cứng. Độ dày các lớp tính toán chi tiết để chịu được lực tác động của xe có trọng tải lớn. Việc chọn vật liệu phù hợp giúp tối ưu chi phí xây dựng và bảo trì.

IV. Công Trình Thoát Nước và So Sánh Phương Án Thiết Kế

Công trình thoát nước là thành phần không thể thiếu trong thiết kế tuyến đường, giúp loại bỏ nước mưa và nước dâm từ nền đất. Tính toán các yêu cầu thủy văn bao gồm xác định lưu lượng mưa, khẩu độ cống và cầu nhỏ để thoát nước. Rãnh biên và rãnh đỉnh giúp dẫn nước mưa từ mặt đường sang hệ thống thoát nước. Đồ án phải thiết kế chi tiết các công trình này để đảm bảo mặt đường không bị ngập, kéo dài tuổi thọ công trình. So sánh các phương án tuyến đường dựa trên tiêu chí kỹ thuật, kinh tế và môi trường giúp lựa chọn phương án tối ưu nhất. Tổng chi phí xây dựng, khối lượng đào đắp và tác động môi trường là những tiêu chí quan trọng trong quyết định cuối cùng.

4.1. Tính Toán Công Trình Thoát Nước

Tính toán thủy văn bắt đầu bằng xác định lưu lượng mưa lớn nhất dựa trên dữ liệu khí tượng địa phương. Khẩu độ cống được tính toán để đảm bảo thoát nước hiệu quả mà không gây tình trạng ngập úng. Rãnh thoát nước được thiết kế với độ dốc phù hợp và vật liệu bền vững. Công trình thoát nước đúng tiêu chuẩn giúp bảo vệ nền đường và mặt đường.

4.2. So Sánh và Lựa Chọn Phương Án Tuyến Đường

So sánh các phương án thiết kế tuyến đường dựa trên nhiều tiêu chí khác nhau. Mỗi phương án có ưu và nhược điểm riêng về chi phí, khối lượng công việc và tác động môi trường. Phân tích kinh tế bao gồm chi phí xây dựng, chi phí bảo trì và chi phí vận hành dài hạn. Phương án được lựa chọn phải cân bằng giữa hiệu quả kinh tế và yêu cầu kỹ thuật.

Trích đoạn nội dung tài liệu

CHƯƠNG I TÌNH HÌNH CHUNG KHU VỰC XÂY DỰNG TUYẾN I.NHỮNG VẤN ĐỀ CHUNG: Trong nền kinh tế quốc dân, vận tải là một ngành kinh tế đặc biệt và quan trọng. Nó có mục đích vận chuyển hàng hóa từ nơi này đến nơi khác. Đất nước ta trong những năm gần đây phát triển rất mạnh mẽ, nhu cầu vận chuyển hàng hóa và hành khách ngày một tăng. Trong khi đó mạng lưới giao thông nhìn chung còn hạn chế.

Phần lớn chúng ta sử dụng những tuyến đường cũ, mà những tuyến đường này không thể đáp ứng nhu cầu vận chuyển lớn như hiện nay. Chính vì vậy, trong giai đoạn phát triển này - ở thời kỳ đổi mới dưới chính sách quản ngoài. Nên việc cải tạo, nâng cấp và mở rộng các tuyến đường sẵn có và xây dựng mới các tuyến đường ô tô ngày càng trở nên bức thiết để làm tiền đề cho sự phát triển kinh tế, văn hóa, giáo dục và quốc phòng, đẩy nhanh quá trình công nghiệp hóa và hiện đại hóa đất nước. Tuyến đường thiết kế từ P - N thuộc địa bàn tỉnh Bắc Giang.

Đây là tuyến đường làm mới có ý nghĩa rất quan trọng trong việc phát triển kinh tế địa phương nói riêng và cả nước nói chung. Tuyến đường nối các trung tâm kinh tế, chính trị, văn hóa của tỉnh nhằm từng bước phát triển kinh tế văn hóa toàn tỉnh. Tuyến được xây dựng ngoài công việc chính yếu là vận chuyển hàng hóa phục vụ đi lại của người dân mà còn nâng cao trình độ dân trí của người dân khu vực lân cận tuyến. Vì vậy, nó thực sự cần thiết và phù hợp với chính sách phát triển.

Tình hình dân cư có chiều hướng phát triển với nhiều vùng kinh tế mới được thành lập, dân số ngày càng đông. Ngoài việc chú trọng đến tốc độ phát triển kinh tế và nâng cao đời sống nhân dân thì vấn đề quốc phòng cũng là một vấn đề cần được quan tâm. Tuyến đường P - N được hình thành sẽ rất có ý nghĩa về mặt kinh tế xã hội và văn hoá: kinh tế của vùng có điều kiện phát triển, đời sống vật chất, văn hoá của dân cư dọc tuyến được nâng lên. Ngoài ra, tuyến đường còn góp phần vào mạng lưới đường bộ chung của tỉnh và quốc gia.

SVTH: HOÀNG CÔNG PHỒN MSSV: 1351090343 LỚP: DB13 Trang 9 ĐỒ ÁN TỐT NGHIỆP GVHD: ThS. PHẠM PHƯƠNG NAM II.TÌNH HÌNH KHU VỰC XÂY DỰNG: 1. Cơ sở pháp lý để lập báo cáo đầu tư: - Căn cứ vào quy hoạch phát triển kinh tế – xã hội của vùng trong giai đoạn từ năm 2015 đến năm 2020. - Căn cứ vào số liệu điều tra, khảo sát tại hiện trường.

- Căn cứ vào các quy trình, quy phạm thiết kế giao thông hiện hành. - Căn cứ vào các yêu cầu do giáo viên hướng dẫn giao cho. Quá trình nghiên cứu và tổ chức thực hiện : a. Quá trình nghiên cứu: Khảo sát thiết kế chủ yếu là dựa trên tài liệu : bình đồ tuyến đi qua đã được cho và lưu lượng xe thiết kế cho trước.

Tổ chức thực hiện. Thực hiện theo sự hướng dẫn của Giáo viên và trình tự lập dự án đã qui định. Tình hình dân sinh, kinh tế, chính trị, văn hóa: Nơi đây là địa hình tương đối bằng phẳng, dân cư thưa thớt và phân bố không đều. Gần đây, nhân dân các tỉnh khác tới đây khai hoang, lập nghiệp.

Nghề nghiệp chính của họ là buôn bán và chăn nuôi, các cây trồng chính ở đây chủ yếu là cây cao su, cà phê. Việc hoàn thành tuyến đường này sẽ giúp cho việc vận chuyển hàng hóa được dể dàng hơn, giúp cho đời sống và kinh tế vùng này được cải thiện đáng kể. Ở đây có nhiều dân tộc sinh sống, phần lớn là dân địa phương cho nên nền văn hóa ở đây rất đa dạng, mức sống và dân trí vùng này tương đối không cao. Tuy nhiên, nhân dân ở đây luôn tin tưởng vào đường lối lãnh đạo của Đảng và Nhà Nước.

Về khả năng ngân sách của tỉnh: Tuyến P – N được thiết kế và xây dựng mới hoàn toàn, cho nên mức đầu tư tuyến cần nguồn vốn rất lớn. UBND Tỉnh đã quyết định cho khảo sát lập dự án khả thi và nguồn vốn đầu tư từ nguồn vốn trong Chương trình 135 của chính phủ. Mạng lưới giao thông vận tải trong vùng: Mạng lưới giao thông vận tải trong vùng khá nhộn nhịp, có nhiều tuyến đường quan trọng. Tuy nhiên vẫn còn nhiều khu vực khó khăn trong việc đi lại.

Tuyến đường trên được xây dựng sẽ giúp cho nhân dân đi lại được thuận tiện và dễ dàng hơn. SVTH: HOÀNG CÔNG PHỒN MSSV: 1351090343 LỚP: DB13 Trang 10 ĐỒ ÁN TỐT NGHIỆP GVHD: ThS. PHẠM PHƯƠNG NAM 6. Đánh giá và dự báo về nhu cầu vận tải:  Dự báo: Nhà nước đang khuyến khích nhân dân trồng rừng và phát triển lâm nghiệp và các cây công nghiệp và cây có giá trị cao như cao su, cà phê, tiêu, đậu phộng… trong vùng để cung cấp cho các khu công nghiệp chế biến.

Đó là nguồn hàng hóa vô tận của giao thông vận tải trong tương lai của khu vực. Với nguồn tài nguyên thiên nhiên có sẵn, nhu cầu vận tải hàng hóa cho tương lai rất cao, cộng với việc khai thác triệt để được nguồn du lịch sinh thái của vùng, thì việc xây dựng tuyến đường trên là rất hợp lý.  Dự báo nhu cầu vận tải của tuyến dự án: Trước kia, dân trong vùng muốn ra được đường nhựa phía ngoài, họ phải đi đường vòng rất xa và khó khăn, ảnh hưởng rất nhiều đến nhu cầu đi lại và phát triển kinh tế của khu vực. Dự báo về tình hình phát triển vận tải của khu vực sẽ rất lớn.

Vì vậy cần phải sớm tiến hành xây dựng tuyến đường dự án, để thuận lợi cho nhu cầu phát triển kinh tế của vùng. Đặc điểm địa hình địa mạo: Tuyến từ P – N chạy theo hướng Tây - Đông. Điểm bắt đầu có cao độ là 25 m và điểm kết thúc có cao độ là 60 m. Địa hình ở đây tương đối nhấp nhô, vùng tuyến đi qua và khu vực lân cận tuyến là vùng đồi, tuyến đi ở cao độ tương đối cao, đi ven sườn đồi gần suối trong đó có 1 suối có dòng chảy tập trung tương đối lớn, độ dốc trung bình của lòng suối không lớn lắm, lưu vực xung quanh ít ao hồ hay nơi đọng nước nên việc thiết kế các công trình thoát nước đều tính lưu lượng vào mùa mưa.

Nói chung, khi thiết kế tuyến phải đặt nhiều đường cong, thỉnh thoảng có những đoạn có độ dốc lớn. Địa mạo chủ yếu là cỏ và các bụi cây bao bọc, có những chỗ tuyến đi qua rừng, vườn cây, suối, ao hồ. Đặc điểm về địa chất: Địa chất vùng tuyến đi qua khá tốt : đất đồi núi, có cấu tạo không phức tạp (đất cấp III). Nên tuyến thiết kế không cần xử lí đất nền.

Nói chung địa chất vùng này rất thuận lợi cho việc làm đường. SVTH: HOÀNG CÔNG PHỒN MSSV: 1351090343 LỚP: DB13 Trang 11 ĐỒ ÁN TỐT NGHIỆP GVHD: ThS. PHẠM PHƯƠNG NAM Ở vùng này hầu như không có hiện tượng đá lăn, hiện tượng sụt lở, hang động castơ nên rất thuận lợi. Qua khảo sát thực tế ta có thể lấy đất từ nền đào gần đó hoặc đất từ thùng đấu ngay bên cạnh đường để xây dựng nền đất đắp rất tốt.

Đặc điểm về địa chất thủy văn: Dọc theo khu vực tuyến đi qua có sông, suối tương đối nhiều có nhiều nhánh suối nhỏ thuận tiện cho việc cung cấp nước cho thi công công trình và sinh hoạt. Tại các khu vực suối nhỏ ta có thể đặt cống hoặc làm cầu nhỏ. Địa chất ở 2 bên bờ suối ổn định, ít bị xói lở nên tương đối thuận lợi cho việc làm công trình thoát nước. Ở khu vực này không có khe xói.

Vật liệu xây dựng: Tuyến đi qua khu vực rất thuận lợi về việc khai thác vật liệu xây dựng. Để làm giảm giá thành khai thác và vận chuyển vật liệu ta cần khai thác, vận dụng tối đa các vật liệu địa phương sẳn có như : Cát, đá, cấp phối cuội sỏi. Để xây dựng nền đường ta có thể điều phối đào – đắp đất trên tuyến sau khi tiến hành dọn dẹp đất hữu cơ. Ngoài ra còn có những vật liệu phục vụ cho việc làm láng trại như tre, nứa, gỗ, lá lợp nhà.

sẵn có nên thuận lợi cho việc xây dựng. Đăc điểm khí hậu thủy văn: Khu vực tuyến P – N nằm sâu trong nội địa, đi qua vùng đồi nằm trong khu vực có khí hậu nhiệt đới gió mùa, khí hậu ở đây phân biệt thành 2 mùa rõ rệt: Mùa mưa từ tháng 5 đến tháng 11 nhiệt độ trung bình 250C, mùa nắng từ tháng 12 đến tháng 4 nhiệt độ trung bình 270C. Do có 2 mùa mưa nắng cho nên khí hậu ở đây có những đặc điểm như sau: Vào mùa mưa số ngày mưa thường xuyên, lượng mưa ngày trung bình tăng nhiệt độ giảm và độ ẩm tăng. Do đó khi thi công cần lưu ý đến thời gian của mùa khô vì nó ảnh hưởng lớn đến tiến độ thi công.MỤC TIÊU CỦA CỦA TUYẾN TRONG KHU VỰC: Để tạo điều kiện thuận lợi thúc đẩy tiến trình xây dựng và phát triển các vùng nông thôn, miền núi, rút ngắn khoảng cách giữa nông thôn và thành thị.

Vì vậy việc xây dựng tuyến đường nối liền hai điểm P – N là hết sức cần thiết. Sau khi công trình hoàn thành, sẽ mang lại nhiều lợi ích cho nhân dân và đất nước. Cụ thể như sau : SVTH: HOÀNG CÔNG PHỒN MSSV: 1351090343 LỚP: DB13 Trang 12 ĐỒ ÁN TỐT NGHIỆP GVHD: ThS. PHẠM PHƯƠNG NAM - Nâng cao đời sống vật chất, đời sống văn hóa, tinh thần cho người dân khu vực lân cận tuyến.

Tuyên truyền đường lối chủ trương của Đảng và Nhà nước đến nhân dân. - Phục vụ cho nhu cầu đi lại, vận chuyển hàng hóa, thúc đẩy kinh tế phát triển. - Làm cơ sở cho việc bố trí dân cư, giữ đất, giữ rừng. - Tạo điều kiện khai thác du lịch, phát triển kinh tế dịch vụ, kinh tế trang trại.

- Phục vụ cho công tác tuần tra, an ninh quốc phòng được kịp thời, liên tục.KẾT LUẬN: Với tất cả những ưu điểm của tuyến dự án như đã nêu ở trên, ta thấy việc xây dựng tuyến thật sự cần thiết và cấp bách, nhằm nâng cao mức sống của nhân dân trong vùng, và góp phần vào sự phát triển kinh tế – văn hóa của khu vực. Thuận tiện cho việc đi lại, học hành, làm ăn của người dân và thuận tiện cho việc quản lý đất đai và phát triển lâm nghiệp.
