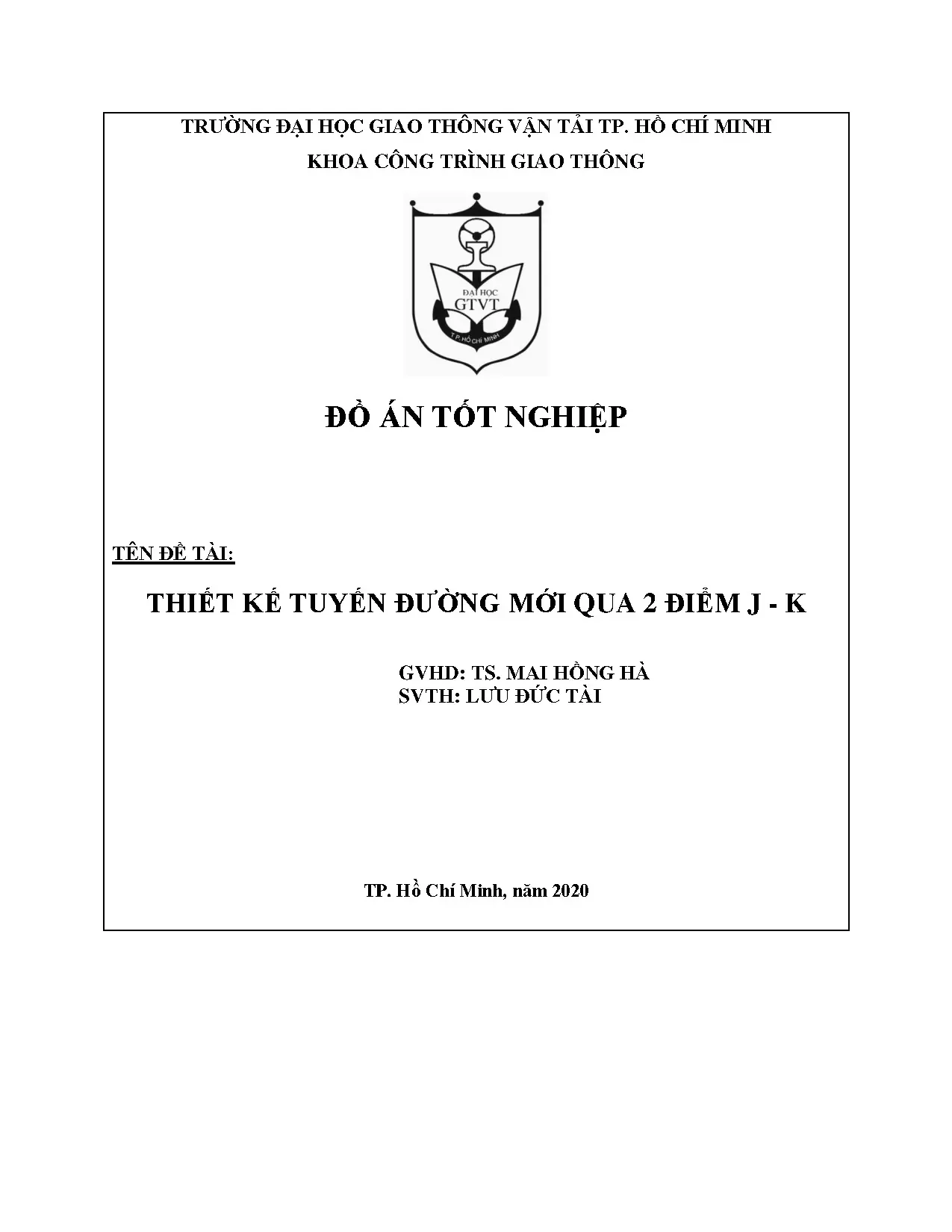

I. Tổng Quan Về Đồ Án Thiết Kế Tuyến Đường Mới
Đồ án thiết kế tuyến đường mới là một công trình quan trọng trong lĩnh vực giao thông vận tải, đặc biệt tại các trường đại học hàng đầu như Trường Đại học Giao thông Vận tải TP. Hồ Chí Minh. Đây là tài liệu kỹ thuật toàn diện bao gồm các giai đoạn từ khảo sát ban đầu đến thiết kế chi tiết. Đồ án này không chỉ đơn thuần là một bài tập học thuật mà còn là hướng dẫn thực tế cho các kỹ sư thiết kế tuyến đường. Nội dung chính tập trung vào việc phân tích điều kiện địa hình, địa chất, thủy văn và lựa chọn giải pháp tối ưu nhất. Quá trình nghiên cứu bao gồm đánh giá nhu cầu vận tải, dự báo lưu lượng xe, và xác định cấp hạng kỹ thuật phù hợp với khu vực dự án.
1.1. Cơ Sở Pháp Lý và Mục Tiêu Dự Án
Cơ sở pháp lý để lập báo cáo đầu tư dựa trên các quy định của nhà nước và tiêu chuẩn kỹ thuật hiện hành. Mục tiêu của tuyến trong khu vực là cải thiện kết nối giao thông, giảm thời gian vận chuyển và tăng an toàn giao thông. Các yếu tố như tình hình kinh tế dân sinh, khả năng ngân sách địa phương và mạng lưới giao thông hiện tại được xem xét kỹ lưỡng để đảm bảo tính khả thi của dự án.
1.2. Điều Kiện Tự Nhiên Khu Vực Dự Án
Điều kiện tự nhiên bao gồm đặc điểm địa hình, địa mạo, địa chất, thủy văn và khí hậu thủy văn. Việc khảo sát chi tiết các yếu tố này giúp xác định vị trí tuyến đường tối ưu. Ngoài ra, khả năng cung cấp vật liệu xây dựng trong khu vực cũng được đánh giá để đảm bảo hiệu quả kinh tế của công trình.
II. Xác Định Thông Số Kỹ Thuật Tuyến Đường
Xác định các yếu tố kỹ thuật là bước then chốt trong quá trình thiết kế tuyến đường mới. Đầu tiên, cần dự báo lưu lượng và sự tăng trưởng của xe để xác định cấp hạng kỹ thuật và tốc độ thiết kế phù hợp. Dựa trên dữ liệu hiện tại, các kỹ sư sẽ tính toán lưu lượng xe của từng loại xe ở thời điểm hiện tại và dự báo cho tương lai. Cấp hạng kỹ thuật được xác định dựa trên nhu cầu giao thông, địa hình và khả năng tài chính. Các yếu tố mặt cắt ngang đường, độ dốc dọc lớn nhất, chiều dài tầm nhìn và bán kính đường cong được tính toán chi tiết để đảm bảo an toàn lưu thông.
2.1. Tính Toán Mặt Cắt Ngang và Độ Dốc Dọc
Các yếu tố mặt cắt ngang bao gồm chiều rộng mặt đường, lề an toàn, rãnh thoát nước và taluy. Độ dốc dọc lớn nhất (idmax) được xác định dựa trên tốc độ thiết kế và địa hình, đảm bảo xe có thể lên dốc an toàn. Chiều dài tầm nhìn cần đủ để tài xế nhìn thấy chướng ngại vật phía trước và dừng xe kịp thời.
2.2. Thiết Kế Đường Cong Nằm và Đường Cong Đứng
Bán kính đường cong nằm được xác định để tránh mất lực của xe. Siêu cao và đoạn nối siêu cao được bố trí để đối phó với lực ly tâm. Chiều dài đường cong chuyển tiếp cần đảm bảo sự mượt mà trong quá trình thay đổi độ cong. Tương tự, bán kính đường cong đứng được tính toán để tránh tạo cảm giác khó chịu cho hành khách và đảm bảo độ chịu tải của kết cấu đường.
III. Thiết Kế Kết Cấu Áo Đường và Hệ Thống Thoát Nước
Thiết kế kết cấu áo đường là một phần quan trọng của tài liệu kỹ thuật đồ án. Để lựa chọn phương án kết cấu hợp lý, cần phân tích hai phương án kết cấu áo đường mềm với các thông số khác nhau. Tính toán chi phí xây dựng và khai thác cho từng phương án giúp xác định phương án tối ưu. Kết cấu lề gia cố được thiết kế để bảo vệ mép đường và tăng độ bền của kết cấu. Hệ thống thoát nước bao gồm rãnh dọc, cống và các công trình phụ khác. Diện tích lưu vực, lưu lượng tính toán và chế độ làm việc của cống được xác định chi tiết để đảm bảo khả năng thoát nước hiệu quả.
3.1. Lựa Chọn Phương Án Kết Cấu Tối Ưu
Hai phương án kết cấu được so sánh dựa trên các chỉ tiêu kỹ thuật và kinh tế. Chi phí xây dựng nền đường, mặt đường và cầu cống được tính toán chi tiết. Phương án được chọn phải đáp ứng các tiêu chuẩn về cường độ, độ bền và an toàn giao thông, đồng thời có chi phí hợp lý và dễ thi công.
3.2. Thiết Kế Hệ Thống Thoát Nước Toàn Diện
Nguyên tắc thiết kế rãnh dựa trên lưu lượng nước chảy qua rãnh từ mặt đường và taluy nền đào. Các đặc trưng kỹ thuật của rãnh được xác định để đảm bảo khả năng thoát nước. Cống được tính toán dựa trên lưu lượng tính toán Qp%, chế độ làm việc và các điều kiện thủy lực. Khẩu độ cống được chọn sao cho vừa vặn với địa hình và đảm bảo hiệu quả thoát nước.
IV. Thiết Kế Chi Tiết và Phương Pháp Thi Công
Thiết kế chi tiết bao gồm thiết kế trắc dọc và trắc ngang của tuyến đường. Căn cứ thiết kế trắc dọc dựa trên địa hình và yêu cầu về độ dốc. Tính toán và bố trí đường cong đứng phải đảm bảo sự kết nối mượt mà giữa các đoạn dốc khác nhau. Thiết kế trắc ngang xác định chính xác vị trí và cao độ của các điểm cọc trên tuyến. Tính toán khối lượng đào đắp giúp ước lượng khối lượng công việc và chi phí thi công. Phương pháp thi công dây chuyền được lựa chọn để tối ưu hóa tiến độ và chi phí. Các công việc chuẩn bị bao gồm chuẩn bị mặt bằng, cắm cọc, chuẩn bị nhà tạm, cơ sở sản xuất, đường tạm và các yêu cầu liên quan đến thoát nước thi công.
4.1. Thiết Kế Trắc Dọc và Trắc Ngang Chi Tiết
Bảng cao độ thiết kế cho từng phương án được lập chi tiết. Bảng bố trí đường cong đứng xác định vị trí và thông số của các đường cong. Các yếu tố trắc ngang bao gồm chiều rộng mặt đường, lề, taluy và các công trình phụ. Thông số sơ bộ thiết kế trắc ngang cho hai phương án tuyến được so sánh để lựa chọn phương án tối ưu.
4.2. Phương Pháp Thi Công và Tiến Độ
Phương pháp thi công dây chuyền có những ưu điểm về tiến độ và chi phí so với phương pháp truyền thống. Trình tự các công việc gồm chuẩn bị mặt bằng, cắm cọc, chuẩn bị cơ sở hạ tầng tạm thời, chuẩn bị hiện trường bao gồm khôi phục cọc, dọn dẹp mặt bằng, đảm bảo thoát nước thi công và lên khuôn đường. Mỗi công đoạn được sắp xếp tuần tự để đảm bảo hiệu quả tối đa.
