I. Tổng quan về Đồ án Thiết kế Ly hợp Ô tô
Ly hợp ô tô là một trong những bộ phận quan trọng nhất trong hệ thống truyền lực của xe, đóng vai trò kết nối trục khuỷu động cơ với hộp số. Đồ án thiết kế ly hợp ô tô là một công việc kỹ thuật phức tạp đòi hỏi sinh viên ngành kỹ thuật ô tô phải nắm vững các kiến thức về cơ khí, nhiệt học và thiết kế máy. Thiết kế ly hợp bao gồm các giai đoạn tính toán mômen ma sát, xác định kích thước cơ bản, chọn loại lò xo ép, và tính toán dẫn động điều khiển. Mục đích của đồ án này là giúp sinh viên ứng dụng lý thuyết vào thực tế, cũng cố kiến thức và làm quen với quy trình thiết kế chuyên nghiệp trong ngành công nghiệp chế tạo ô tô. Thông qua đồ án ly hợp, sinh viên sẽ hiểu rõ hơn về điều kiện làm việc khắc nghiệt của ly hợp và các yêu cầu kỹ thuật cần đạt được.
1.1. Khái niệm và chức năng Ly hợp trong ô tô
Ly hợp ô tô là khớp nối flexible giữa động cơ và hộp số, có chức năng ngắt và nối truyền động một cách mượt mà. Khi lái xe gài số hoặc chuyển số, ly hợp cần đóng từ từ để tránh va đập và giảm tải cho hộp số. Ly hợp cũng hoạt động như một cơ cấu an toàn, bảo vệ hệ thống truyền lực khỏi quá tải. Bề mặt ma sát của ly hợp không được phép bôi trơn để đảm bảo lực cầm đủ lớn truyền mômen xoắn hiệu quả.
1.2. Ứng dụng trong đồ án học thuật

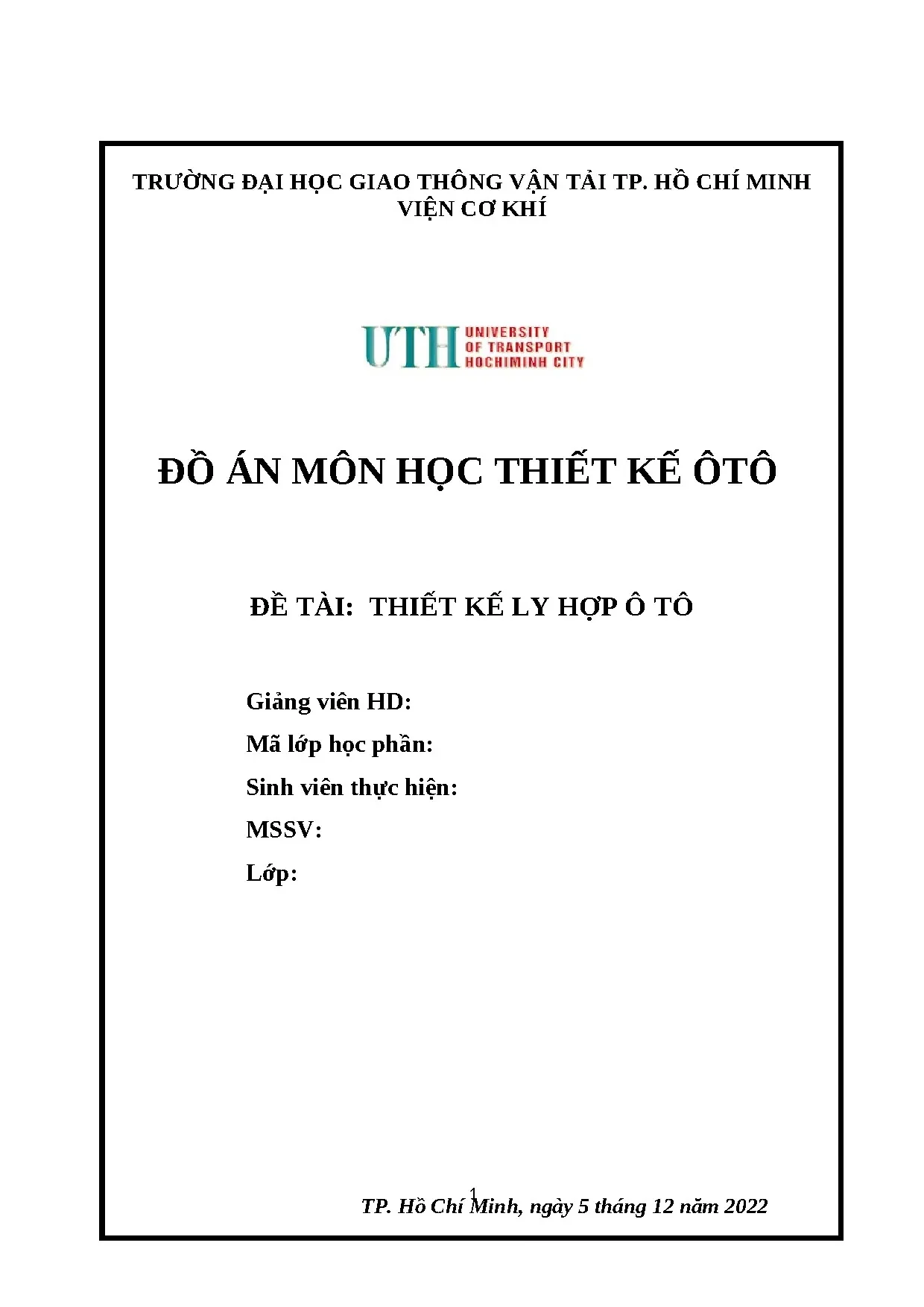

Đồ án thiết kế ly hợp được triển khai tại các trường đại học kỹ thuật như Đại học Giao thông Vận tải TP. HCM, giúp sinh viên thực hành các kỹ năng thiết kế máy. Đồ án bao gồm phần tính toán kỹ thuật chi tiết và phần vẽ bản vẽ CAD, cho phép sinh viên áp dụng phần mềm thiết kế hiện đại trong công việc kỹ thuật thực tế.
II. Phân tích Điều kiện Làm việc và Yêu cầu Kỹ thuật
Điều kiện làm việc của ly hợp rất khắc nghiệt, với nhiệt độ cao do ma sát, lực tác dụng lớn và chu kỳ đóng-mở liên tục. Ly hợp phải chịu đựng mômen xoắn từ động cơ có thể lên tới hàng nghìn Newton mét, đồng thời đảm bảo độ mịn khi vận hành. Khi gài số, các chi tiết hộp số có chuyển động tương đối, sinh ra mômen xung lượng và tải trọng động. Để giảm lực xung kích, cần mở ly hợp trước khi gài số. Yêu cầu của ly hợp bao gồm: truyền mômen xoắn đủ lớn, có khả năng trượt mềm mại, chịu nhiệt độ cao, tuổi thọ dài và độ tin cậy cao. Lực ép ly hợp phải đủ lớn để tránh trượt nhưng không quá lớn làm khó khăn cho điều khiển.
2.1. Tác động của Ly hợp khi Gài số
Khi gài số, trục có chuyển động tương đối sinh ra mômen xung lượng va đập. Ly hợp ma sát cần phải mở hoàn toàn để cắt truyền động, giảm mômen quán tính của bộ phận bị động. Sau đó từ từ đóng ly hợp để bộ phận bị động từng bước khớp vào tốc độ mới, tránh va đập mạnh mẽ có thể làm hư hỏng hộp số và các chi tiết liên quan.
2.2. Ảnh hưởng của Ly hợp khi Phanh
Khi phanh xe, nếu không mở ly hợp sẽ dẫn đến động cơ bị kéo lao và dừng đột ngột, gây sốc cho hệ thống. Ly hợp hoạt động như cơ cấu an toàn, cho phép bộ phận bị động và bộ phận chủ động tương đối chuyển động khi tải trọng vượt quá, bảo vệ động cơ và hộp số.
III. Phân loại Loại Ly hợp và Nguyên lý Hoạt động
Có ba loại ly hợp ô tô chính: ly hợp ma sát khô, ly hợp thủy lực và ly hợp điện từ. Ly hợp ma sát khô là loại phổ biến nhất, sử dụng lò xo côn xoắn để tạo lực ép, truyền mômen xoắn nhờ ma sát giữa đĩa dẫn động và đĩa bị động. Ly hợp ma sát có thể là một đĩa bị động hoặc hai đĩa bị động tùy theo yêu cầu mômen xoắn. Ly hợp thủy lực sử dụng chất lỏng để truyền lực, có ưu điểm là truyền mômen mượt mà nhưng kém hiệu suất. Ly hợp điện từ truyền mômen nhờ tác dụng của từ trường, thường dùng cho các ứng dụng đặc biệt. Nguyên lý hoạt động của ly hợp ma sát là khi lò xo ép tác dụng lực lên đĩa ép, nó sẽ ấn đĩa bị động vào đĩa dẫn động, tạo ra lực ma sát đủ lớn để truyền mômen xoắn.
3.1. Ly hợp Ma sát Một và Hai Đĩa Bị động
Ly hợp một đĩa bị động có cấu trúc đơn giản, với một bề mặt ma sát duy nhất, thích hợp cho xe nhẹ. Ly hợp hai đĩa bị động có hai bề mặt ma sát, tăng khả năng truyền mômen xoắn gấp đôi, thích hợp cho xe tải và xe có động cơ công suất lớn. Số đôi bề mặt ma sát (i) xác định khả năng truyền lực của ly hợp theo công thức: Mf = μ × i × r × P.
3.2. Lò xo Ép và Nguyên lý Truyền Lực
Lò xo côn xoắn (lò xo Belleville) là loại lò xo ép phổ biến nhất, có độ cứng cao và không chiếm nhiều không gian. Lực ép từ lò xo được tính toán sao cho đủ để tránh trượt nhưng không làm tăng lực tác dụng lên bàn đạp. Công trượt sinh ra trong quá trình đóng ly hợp phải được kiểm soát để tránh quá nhiệt và hư hỏng đĩa ma sát.
IV. Tính toán Thiết kế và Dẫn động Ly hợp
Tính toán thiết kế ly hợp bao gồm nhiều bước: xác định mômen ma sát cần thiết, tính kích thước cơ bản của đĩa ma sát, xác định lực ép, tính công trượt và nhiệt sinh ra, thiết kế lò xo ép, và tính toán dẫn động điều khiển. Thông số ban đầu bao gồm mômen xoắn cực đại của động cơ, tốc độ quay cực đại, và loại hộp số. Mômen ma sát được tính dựa trên công thức: Mf = μ × i × r_tb × F_ct, trong đó μ là hệ số ma sát, i là số đôi bề mặt, r_tb là bán kính trung bình, F_ct là lực ép. Kích thước hình học của đĩa ma sát được xác định từ diện tích vành khăn cần thiết. Dẫn động ly hợp có thể là cơ khí (đòn hoặc dây cáp), thủy lực, hoặc thủy lực có cường hóa khí nén hoặc chân không, tùy vào yêu cầu lực tác dụng lên bàn đạp.
4.1. Xác định Mômen Ma sát và Kích thước Cơ bản
Mômen ma sát của ly hợp phải lớn hơn hoặc bằng mômen xoắn cực đại của động cơ nhân với hệ số an toàn (thường 1.2-1.3). Bán kính hình vành khăn được xác định từ: r = √(r1² + r2²)/2. Diện tích vành khăn tấm ma sát là: S = π(r2² - r1²). Số đôi bề mặt ma sát (i) được chọn sao cho không vượt quá 4 để tránh tăng quá nhiều kích thước ly hợp.
4.2. Tính toán Dẫn động và Hành trình Bàn đạp
Hành trình bàn đạp (Sbd) thường từ 120-180 mm để tạo cảm giác thoải mái cho tài xế. Lực tác dụng lên bàn đạp được xác định bằng tỉ số truyền của cơ cấu dẫn động. Xilanh chính và xilanh công tác được thiết kế để đạt được lực ép ly hợp yêu cầu với lực bàn đạp hợp lý (30-50 kgf cho xe tải).
