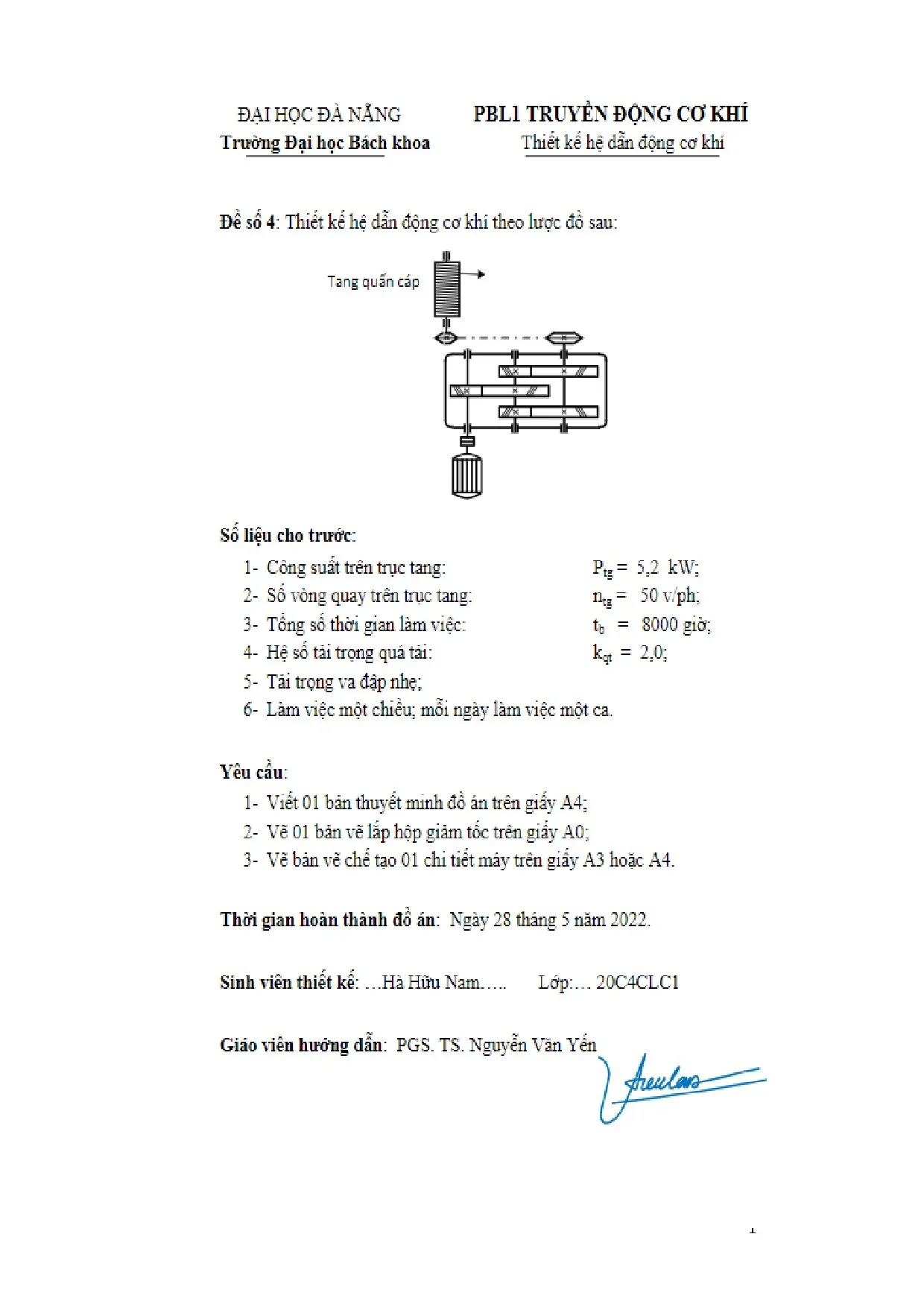

I. Tổng quan về Đồ án Thiết kế Hộp Giảm Tốc Cấp Chậm
Đồ án thiết kế hộp giảm tốc cấp chậm chi tiết là một trong những bài tập thực hành quan trọng nhất trong chương trình học Truyền động Cơ khí. Đây là môn học cốt lõi của ngành Cơ khí, giúp sinh viên rèn luyện kỹ năng thiết kế chi tiết máy một cách toàn diện. Hộp giảm tốc đóng vai trò quan trọng trong các hệ thống truyền động, giúp giảm tốc độ quay và tăng momen xoắn để phục vụ cho các máy móc công nghiệp. Qua thực hiện đồ án này, sinh viên không chỉ áp dụng các kiến thức lý thuyết mà còn phải đảm bảo các chỉ tiêu kỹ thuật và kinh tế. Mục đích cuối cùng là trang bị cho kỹ sư trẻ khả năng giải quyết các bài toán thiết kế thực tế, từ lựa chọn động cơ điện đến tính toán chi tiết các bộ truyền.
1.1. Vai trò của Hộp Giảm Tốc trong Hệ thống Truyền động
Hộp giảm tốc là thiết bị chuyển đổi tốc độ quay của trục động cơ thành tốc độ phù hợp với nhu cầu sử dụng. Nó giảm tốc độ và tăng momen xoắn, cho phép máy móc hoạt động hiệu quả hơn. Trong công nghiệp hiện đại, những hệ thống truyền động tiên tiến không thể thiếu hộp giảm tốc chất lượng cao. Thiết kế tối ưu giúp giảm mất mát năng lượng, tăng hiệu suất, và kéo dài tuổi thọ thiết bị. Đây là lý do tại sao thiết kế hộp giảm tốc cấp chậm chi tiết trở thành bài tập quan trọng trong đào tạo kỹ sư cơ khí.
1.2. Các Chỉ tiêu Kỹ thuật và Kinh tế
Khi thực hiện đồ án thiết kế hộp giảm tốc, sinh viên phải đảm bảo cân bằng giữa các chỉ tiêu kỹ thuật và kinh tế. Về mặt kỹ thuật, cần đảm bảo độ bền của các bộ phận, tính chính xác trong truyền động, và hiệu suất cao. Về mặt kinh tế, phải lựa chọn vật liệu phù hợp, tối ưu hóa kích thước bộ phận để giảm chi phí sản xuất mà vẫn đảm bảo chất lượng. Sự cân bằng này phản ánh thực tế công nghiệp, nơi mà hiệu quả kinh tế và chất lượng kỹ thuật là hai yếu tố quyết định thành công.
II. Chọn Động Cơ Điện và Phân Phối Tỉ Số Truyền
Chọn động cơ điện là bước đầu tiên và quan trọng trong thiết kế hộp giảm tốc. Cần xác định công suất cần thiết dựa trên tải trọng và tốc độ yêu cầu. Công suất động cơ được tính toán bằng cách chia công suất cần trên trục cuối cùng cho hiệu suất toàn bộ hệ thống truyền động. Sau khi chọn được loại động cơ phù hợp, tiến hành phân phối tỉ số truyền giữa các bộ truyền khác nhau như xích, bánh răng côn, và bánh răng trụ. Tỉ số truyền chung là tích của các tỉ số truyền riêng lẻ. Phân phối hợp lý giúp tối ưu hóa kích thước và hiệu suất của từng bộ truyền.
2.1. Tính Toán Công Suất và Số Vòng Quay Động Cơ
Công suất tác dụng trên trục động cơ được tính bằng: Pct = Ptg / (ηx · ηbr · ηll · ηkn), trong đó η là các hiệu suất của từng bộ truyền. Với các dữ liệu tiêu biểu (ηx = 0,96, ηbr = 0,98, ηll = 0,99, ηkn = 1), công suất động cơ được xác định chính xác. Số vòng quay động cơ được chọn dựa trên bảng tiêu chuẩn động cơ điện, thường từ 1450 vòng/phút trở lên. Cần lựa chọn động cơ sao cho công suất và tốc độ phù hợp với yêu cầu thiết kế cụ thể.
2.2. Phân Phối Tỉ Số Truyền các Cấp
Tỉ số truyền được phân phối giữa bộ truyền xích (ux), bánh răng côn cấp nhanh (unhanh), và bánh răng trụ cấp chậm (uchậm). Tỉ số truyền chung: u = ux · unhanh · uchậm. Thường chọn ux từ 2-3, sau đó tính uchậm = u / (ux · unhanh). Cần cân bằng để không một cấp nào quá nặng, tránh tăng kích thước và chi phí. Phân phối đúng cách giúp đạt hiệu suất tối ưu và giảm áp lực lên các bộ phận.
III. Thiết Kế các Bộ Truyền trong Hộp Giảm Tốc
Thiết kế các bộ truyền là phần trung tâm của đồ án, bao gồm bộ truyền xích ngoài và các bộ truyền bánh răng bên trong hộp. Đối với bộ truyền xích, phải chọn loại xích, số răng đĩa, bước xích, khoảng cách trục, và kiểm tra sức bền. Bộ truyền bánh răng côn cấp nhanh chuyên chịu tải cao với khoảng cách trục ngắn. Bộ truyền bánh răng trụ cấp chậm là bộ truyền chính, đòi hỏi tính toán chi tiết về ứng suất tiếp xúc, ứng suất uốn, mơđun, số răng, và góc nghiêng. Mọi bộ truyền cần kiểm nghiệm sức bền và lựa chọn vật liệu phù hợp.
3.1. Tính Toán Bộ Truyền Xích Ngoài
Bộ truyền xích được chọn dựa trên công suất và tốc độ. Chọn loại xích tiêu chuẩn (ví dụ xích số 08A), xác định số răng đĩa nhỏ (thường 19-21 răng), tính bước xích t = 12,7mm. Xác định khoảng cách trục A và số mắt xích X dựa trên bước xích và tỉ số truyền. Tính đường kính vòng chia: d = t/sin(180°/z). Cuối cùng tính lực tác dụng lên trục để kiểm nghiệm trục và ổ lăn.
3.2. Tính Toán Bộ Truyền Bánh Răng Trụ Cấp Chậm
Bộ truyền bánh răng trụ răng nghiêng cấp chậm là bộ truyền quan trọng nhất. Xác định ứng suất cho phép [σ]H và [σ]F từ vật liệu. Tính khoảng cách trục sơ bộ, chọn mơđun, tính số răng từ tỉ số truyền. Xác định góc nghiêng β và chiều rộng bánh răng b. Kiểm nghiệm ứng suất tiếp xúc Hertz và ứng suất uốn. Tính toán lực tác dụng lên trục (lực tiếp tuyến, lực hướng tâm, lực dọc trục).
IV. Thiết Kế Trục Chọn Ổ Lăn và Kết Cấu Vỏ Hộp
Thiết kế trục là công đoạn quan trọng để đảm bảo độ bền và độ cứng. Phải xác định sơ bộ đường kính trục dựa trên momen xoắn, sau đó tính toán chi tiết từng đoạn trục dựa trên biểu đồ momen và lực. Kiểm nghiệm sức bền mỏi và sức bền tĩnh của trục. Chọn ổ lăn phù hợp bằng cách tính tải động tương đương và kiểm nghiệm tuổi thọ. Thiết kế vỏ hộp bao gồm xác định kích thước, chọn vị trí ghép nắp, xác định mức dầu bôi trơn, và các chi tiết phụ như chốt định vị, que thăm dầu, vòng chắn dầu. Kết cấu vỏ hộp phải đảm bảo độ cứng, khả năng tản nhiệt, và dễ lắp ráp, bảo dưỡng.
4.1. Tính Toán Thiết Kế Trục và Chọn Then
Trục được tính toán dựa trên momen xoắn và lực tác dụng từ các bánh răng và xích. Xác định sơ bộ đường kính: d ≥ ∛(32M/(πτ)), với M là momen xoắn, τ là ứng suất cho phép. Vẽ biểu đồ momen và lực để xác định tiết diện nguy hiểm. Kiểm nghiệm độ bền mỏi dựa trên ứng suất lặp biến. Chọn then theo kích thước trục, tính toán lực truyền tải giữa trục và bánh răng/đĩa.
4.2. Lựa Chọn Ổ Lăn và Thiết Kế Vỏ Hộp
Ổ lăn được chọn dựa trên tải động tương đương P = V·Fr + Y·Fa (V là hệ số vòng quay, Fr là tải hướng tâm, Fa là tải dọc trục). Kiểm nghiệm tuổi thọ: L10 = (C/P)^p (C là khả năng tải động, p = 3 cho bi, p = 10/3 cho con lăn). Vỏ hộp được đúc từ gang hoặc thép, xác định bề mặt ghép, chiều cao để có đủ dầu bôi trơn. Các chi tiết phụ như chốt định vị, que thăm dầu giúp lắp ráp và vận hành dễ dàng.
