Giới thiệu dự án

Sự bùng nổ của kỷ nguyên số và xu hướng chuyển đổi hạ tầng viễn thông toàn cầu đã tạo nên áp lực chưa từng có lên mạng truy nhập nội hạt (Last-Mile Access Network). Theo các thống kê từ Liên minh Viễn thông Quốc tế (ITU), lưu lượng dữ liệu mạng băng rộng tăng trưởng trung bình hơn 100% mỗi năm, trong khi lưu lượng thoại truyền thống chỉ duy trì mức tăng khiêm tốn khoảng 8%/năm. Sự phân hóa này tạo ra hiện tượng "nút cổ chai" (bottleneck) nghiêm trọng giữa một bên là mạng lõi/mạng đường trục tốc độ hàng trăm Gbps ứng dụng công nghệ ghép kênh phân chia theo bước sóng (WDM) cùng mạng cục bộ (LAN) đạt chuẩn 1 Gbps đến 10 Gbps, với một bên là mạng truy nhập truyền thống phụ thuộc vào đôi dây đồng xDSL (tốc độ giới hạn dưới 2 Mbps, cự ly suy giảm mạnh ngoài 5,5 km) hoặc mạng truyền hình cáp đồng trục HFC (thông lượng hiệu dụng nút quang không vượt quá 36 Mbps, suy giảm mạnh giờ cao điểm).

+-------------------------------------------------------------------------+
|                  NÚT CỔ CHAI TRONG MẠNG VIỄN THÔNG                      |
|                                                                         |
|  [ Mạng Đường Trục WDM ]  ======>  [ MẠNG TRUY NHẬP ]  ======>  [ LAN ] |
|     (Hàng trăm Gbps)               (xDSL / Cáp đồng)           (1-10G)  |
|                                        [Nghẽn]                          |
|                                                                         |
|  Giải pháp: Thay thế bằng Mạng quang thụ động FTTH-GPON (ITU-T G.984)   |
|     (Tốc độ 2.488 Gbps Downlink / 1.244 Gbps Uplink, Bán kính 20 km)    |
+-------------------------------------------------------------------------+

Tại thành phố Hải Phòng – trung tâm công nghiệp, cảng biển và dịch vụ thương mại trọng điểm phía Bắc, nhu cầu triển khai các dịch vụ tích hợp "Bộ ba" (Triple-Play: Voice IP, High-Speed Internet, truyền hình độ nét cao IPTV/HDTV) cùng các dịch vụ chuyên biệt cho doanh nghiệp (kênh thuê riêng Leased Line, VPN, camera giám sát đô thị) tăng đột biến. Hạ tầng mạng truy nhập trước đây của VNPT Hải Phòng bộc lộ rõ các điểm nghẽn kỹ thuật:

  • Băng thông xDSL không đáp ứng được các luồng truyền tải video chất lượng cao (yêu cầu tối thiểu 18 Mbps cho luồng HDTV và 3 Mbps cho luồng SDTV).
  • Chi phí vận hành, bảo dưỡng mạng cáp đồng tích cực rất cao do nhạy cảm với can nhiễu điện từ và hư hỏng nguồn điện tại các nút phân phối ngoài hiện trường.

Đề tài "Nghiên cứu triển khai công nghệ FTTH-GPON trên mạng viễn thông của VNPT Hải Phòng" do sinh viên Đào Minh Cường thực hiện dưới sự hướng dẫn khoa học của TS. Đoàn Hữu Chức tại Trường Đại học Quản lý và Công nghệ Hải Phòng tập trung giải quyết triệt để bài toán hiện đại hóa hạ tầng truy nhập. Mục tiêu cốt lõi của dự án bao gồm:

  1. Nghiên cứu toàn diện cơ sở lý thuyết, các lớp giao thức và cơ chế phân bổ tài nguyên của công nghệ mạng quang thụ động chuẩn Gigabit (GPON) theo bộ tiêu chuẩn ITU-T G.984.
  2. Khảo sát, đánh giá hiện trạng mạng đô thị đa dịch vụ MAN-E và cấu trúc truyền dẫn của VNPT Hải Phòng.
  3. Thiết kế chi tiết cấu trúc mạng phân phối cáp quang ODN (Optical Distribution Network), xây dựng các mô hình phân tách công suất quang (Splitter 1 cấp và 2 cấp) thích ứng với từng phân vùng địa lý đô thị.
  4. Xây dựng phương pháp tính toán quỹ suy hao công suất quang thực tế, thiết lập quy chuẩn kỹ thuật đấu nối nhằm đảm bảo chất lượng dịch vụ (QoS) trên toàn địa bàn Hải Phòng với tầm nhìn đến năm 2025.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi nâng cấp toàn diện lên GPON, các giải pháp truy nhập băng rộng trên thị trường viễn thông được đặt lên bàn cân phân tích so sánh nhằm tìm ra kiến trúc tối ưu nhất về kỹ thuật và hiệu quả kinh tế.

Công nghệ Băng thông Downlink / Uplink Cự ly tối đa Hiệu suất băng thông Chi phí thiết bị & Bảo dưỡng Khả năng mở rộng & Bảo mật
xDSL (ADSL/VDSL) 2 – 24 Mbps / 1 Mbps < 5.5 km (suy hao nhanh) 40% – 50% Chi phí cáp đồng cao, dễ hỏng Rất thấp, dễ can nhiễu tín hiệu
AON (Active Optical Network) 100 Mbps – 1 Gbps (P2P) ~ 10 – 20 km 90% Rất đắt (cần switch quang, nguồn điện tại trạm) Tốt nhưng tốn sợi quang vật lý
EPON (IEEE 802.3ah) 1.25 Gbps / 1.25 Gbps ~ 10 – 20 km (Lớp A/B) 50% – 70% Trung bình Tốt (mã hóa đường truyền 8b/10b)
GPON (ITU-T G.984) 2.488 Gbps / 1.244 Gbps 20 km (Hỗ trợ Lớp C/C+) > 92% Tối ưu (không dùng điện ngoại vi, tiết kiệm sợi quang) Rất cao (GEM framing, AES-128, DBA)

Phân loại yêu cầu triển khai theo mô hình MoSCoW:

  • Must have (Bắt buộc): Hỗ trợ băng thông luồng xuống 2.488 Gbps, luồng lên 1.244 Gbps; cự ly truyền dẫn từ OLT đến ONT đạt 20 km; tổng suy hao toàn tuyến $\le 28\text{ dB}$; tích hợp cơ chế bảo mật mã hóa đường xuống AES.
  • Should have (Nên có): Cấp phát băng thông động (DBA) thông qua các khối chứa truyền dẫn T-CONT loại I đến V; hỗ trợ kỹ thuật sửa lỗi tiến FEC (Reed-Solomon RS(255,239)) để tăng quỹ công suất thêm 3–4 dB.
  • Could have (Có thể có): Khả năng nâng cấp dung lượng bước sóng phục vụ lớp truyền hình CATV tương tác tại bước sóng 1550 nm (Overlay Wavelength).
  • Won't have (Chưa áp dụng giai đoạn này): Kiến trúc phân chia theo bước sóng thuần túy WDM-PON do giá thành linh kiện quang ghép/tách bước sóng còn quá cao.
+----------------------------------------------------------------------------------------------------+
|                                    SƠ ĐỒ TỔNG THỂ MẠNG MAN-E VNPT                                  |
|                                                                                                    |
|  [ CORE ROUTER LAYER ]                                                                             |
|  4x Cisco ASR 9000 (Cisco IOS XR) -------------------> Core MPLS Network (VN2 / BRAS / Internet)   |
|  (Sở Chính - Lạch Tray - Kiến An - Thủy Nguyên)                                                    |
|         |                                                                                          |
|         v                                                                                          |
|  [ AGGREGATION LAYER ]                                                                             |
|  Juniper MX960 (Junos OS) / Cisco 7609 (27 nút POP phân bổ đô thị)                                 |
|         |                                                                                          |
|         v (GE / 10GE Uplink)                                                                       |
|  [ ACCESS LAYER (GPON OLT) ]                                                                       |
|  OLT (Nhà trạm Viễn thông CO)                                                                      |
|         |                                                                                          |
|         +-- [1490nm Tx / 1310nm Rx / 1550nm CATV]                                                  |
|         |                                                                                          |
|  [ MẠNG PHÂN PHỐI QUANG THỤ ĐỘNG (ODN) ]                                                           |
|  ODF (Trạm) ---> Cáp gốc (96Fo) ---> DP (Măng sông/FDT) ---> Cáp nhánh (24/48Fo)                  |
|                   |                                            |                                   |
|                   +---> [Splitter Cấp 1 (1:2, 1:4, 1:8)]       +---> [Splitter Cấp 2 (1:8..1:32)]  |
|                                                                                |                   |
|  [ KHÁCH HÀNG (ONT/ONU) ]                                                      v                   |
|  ONT (Nhà thuê bao) <--- Dây Drop Wire (2Fo) <--- AP (Hộp cáp tầng / Tập điểm)                     |
+----------------------------------------------------------------------------------------------------+

Thiết kế hệ thống

Kiến trúc giải pháp mạng truy nhập quang băng rộng của VNPT Hải Phòng được chuẩn hóa 3 phân lớp rõ ràng:

  1. Lớp mạng lõi (Core Layer): Gồm 04 Router lõi Cisco ASR 9000 chạy hệ điều hành module hóa Cisco IOS-XR kiến trúc Micro-kernel phân tán, đặt tại 4 trung tâm trọng điểm: Sở Chính, Lạch Tray, Kiến An, Thủy Nguyên. Đảm nhiệm chức năng định tuyến chuyển mạch gói tốc độ cao (khả năng mở rộng 400 Gbps/slot), kết nối đường trục liên tỉnh qua mạng cáp quang quốc gia VN2 và hệ thống máy chủ xác thực BRAS/VMS.
  2. Lớp mạng tập trung/chuyển tiếp (Aggregation Layer): Sử dụng thiết bị định tuyến Carrier Ethernet Juniper MX960 chạy Junos OS kết hợp Cisco 7609 với 27 nút mạng POP/Metro POP phân bổ trên toàn thành phố. Thiết bị sở hữu công suất chuyển mạch 960 Gbps, xử lý MPLS, phân loại dịch vụ CoS L2/L3, thực thi các chính sách QoS và ACL nghiêm ngặt.
  3. Lớp mạng truy nhập (Access Layer - GPON OLT & ODN):
    • Thiết bị OLT (Optical Line Terminal): Đặt tại các đài trạm viễn thông (CO), bao gồm 3 khối chức năng lõi: PON Core Shell (xử lý khung truyền dẫn TC, điều khiển truy cập môi trường, quản lý DBA, ranging), Cross-connect Shell (chuyển mạch lưu lượng nội bộ giữa PON và giao diện mạng), Service Shell (chuyển đổi giao diện dịch vụ Ethernet, TDM, POTS).
    • Khối mạng quang ONU/ONT: Đặt tại vị trí người dùng cuối, thực hiện ghép/tách kênh luồng dữ liệu, hỗ trợ các giao diện Ethernet tốc độ 100/1000 Mbps, cổng thoại FXS POTS và cổng RF Video.
    • Mạng phân phối quang (ODN): Là hạ tầng thụ động hoàn toàn kết nối giữa OLT và ONU với cấu trúc mạng hình cây (Point-to-Multipoint) qua các bộ chia quang Splitter thụ động có tỷ số chia tổng cộng tối đa 1:64 trên một cổng PON OLT.

Methodology

Quy trình nghiên cứu và triển khai dự án tuân thủ nghiêm ngặt phương pháp kỹ thuật hệ thống (Systems Engineering Methodology) kết hợp thực nghiệm hiện trường:

  • Khảo sát và quy hoạch: Đo kiểm bán kính phục vụ từ các tổng đài Host/vệ tinh, dự báo nhu cầu thuê bao theo chu kỳ 10 năm tại các khu công nghiệp, khu đô thị mới.
  • Mô hình hóa lý thuyết: Thiết lập công thức giải tích tính toán quỹ suy hao công suất quang toàn tuyến dựa trên tiêu chuẩn ITU-T G.984.2 và G.652D.
  • Đánh giá rủi ro kỹ thuật: Thiết lập ngưỡng an toàn chống đứt gãy cáp, kiểm soát suy hao uốn cong (Macro/Micro-bending) bằng quy chuẩn thi công ống đệm chặt (Tight Buffer) cho cáp trong nhà và ống đệm lỏng (Loose Tube) cho cáp chôn ngầm/treo ngoài trời.

Implementation và kết quả

Development process

Cốt lõi kỹ thuật của hệ thống GPON tập trung vào phương thức đóng gói GEM (GPON Encapsulation Method), thủ tục đo cự ly định cỡ (Ranging) và thuật toán cấp phát băng thông động (DBA).

+-------------------------------------------------------------------------+
|                    QUY TRÌNH ĐỊNH CỠ GPON (RANGING)                     |
|                                                                         |
|  OLT                                                            ONU     |
|   |                                                              |      |
|   |--- (1) ONU Halt (Dừng truyền luồng lên) -------------------->|      |
|   |--- (2) Serial_Number Request ------------------------------->|      |
|   |<-- (3) Truyền Số Sê-ri (SN transmission + Wait random) ------|      |
|   |--- (4) Chỉ định ONU-ID (Assign ONU-ID) --------------------->|      |
|   |                                                              |      |
|   |  [ PHA 2: ĐO TRỄ KHỨ HỒI RTD & CÂN BẰNG ]                    |      |
|   |--- (5) ONU Halt -------------------------------------------->|      |
|   |--- (6) Ranging Request ------------------------------------->|      |
|   |<-- (7) Ranging Transmission (Gửi kèm ONU-ID) ----------------|      |
|   |    [OLT đo khoảng thời gian trễ khứ hồi RTD]                 |      |
|   |--- (8) Gửi Equalization Delay: Teqd - RTD ------------------>|      |
|   |        (ONU lưu giá trị trễ cân bằng để định thời TDMA)      |      |
|   v                                                              v      |
+-------------------------------------------------------------------------+
  1. Phương thức đóng gói dữ liệu GEM: Khung dữ liệu GPON định kỳ $125\ \mu\text{s}$ (tần số 8 kHz). GEM cho phép đóng gói đa dịch vụ trực tiếp (Ethernet frames, TDM native, IP packets) mà không cần lớp ATM trung gian cồng kềnh, loại bỏ phụ phí tiêu đề (overhead), nâng hiệu suất sử dụng tải hữu ích lên tới 92% – 93%.
  2. Thủ tục định cỡ Ranging 2 pha:
    • Pha 1 (Đăng ký số sê-ri & cấp phát ONU-ID): OLT phát lệnh dừng truyền toàn mạng ONU halt, gửi yêu cầu serial_number request. Các ONU mới chờ một khoảng thời gian ngẫu nhiên (tối đa 50 ms) rồi gửi chuỗi số sê-ri duy nhất. OLT gán định danh ONU-ID tương ứng.
    • Pha 2 (Đo trễ khứ hồi RTD và gán trễ cân bằng): OLT gửi ranging request đến đích danh ONU-ID. Khi nhận được tín hiệu hồi đáp ranging transmission, OLT tính toán thời gian trễ vòng $RTD$. Sau đó, OLT tính toán trễ cân bằng: $$\text{Equalization Delay} = T_{\text{eqd}} - RTD$$ (Trong đó $T_{\text{eqd}}$ là hằng số định thời trễ cực đại, ví dụ $T_{\text{eqd}} = 200\ \mu\text{s}$ tương ứng cự ly 20 km). ONU lưu tham số này vào bộ đếm thời gian để đồng bộ phát xung TDMA chính xác vào khe thời gian được cấp, loại bỏ hoàn toàn xung đột dữ liệu đường lên.
  3. Cơ chế cấp phát băng thông động DBA (Dynamic Bandwidth Allocation): Hướng lên quản lý thông qua 5 loại khối chứa truyền dẫn T-CONT (Transmission Containers):
    • Type 1 (Fixed Bandwidth): Cấp phát cố định, độ trễ cực thấp, dành cho dịch vụ TDM / E1 giả lập.
    • Type 2 (Assured Bandwidth): Băng thông đảm bảo, dành cho dịch vụ truyền hình tương tác IPTV, VoIP.
    • Type 3 (Non-Assured Bandwidth): Băng thông cam kết tối thiểu kết hợp mở rộng linh hoạt.
    • Type 4 (Best-Effort): Băng thông không cam kết, dành cho duyệt web thông thường, tải file.
    • Type 5 (Hybrid): Kết hợp linh hoạt tất cả các loại T-CONT trên nhằm tối ưu hóa 100% dung lượng sợi quang.
# Thuật toán mô phỏng tính toán suy hao quỹ công suất quang tuyến ODN (GPON ITU-T G.984.2)
def calculate_optical_power_budget(length_feeder_km, length_drop_km,
                                   num_fusion_splices, num_mechanical_splices,
                                   num_connectors, splitter_stages):
    """
    Tính tổng suy hao trên tuyến quang từ OLT đến ONT
    Tiêu chuẩn suy hao đơn vị:
    - a_fiber: Suy hao sợi quang chuẩn G.652D tại bước sóng 1310nm = 0.35 dB/km
    - a_drop: Suy hao dây thuê bao quang = 0.38 dB/km
    - b_fusion: Mối hàn nhiệt = 0.1 dB/mối
    - c_mechanical: Mối nối cơ khí = 0.2 dB/mối
    - d_connector: Đầu nối SC/UPC = 0.3 dB/đầu
    - f_margin: Quỹ dự phòng an toàn = 3.0 dB
    """
    a_fiber = 0.35
    a_drop = 0.38
    b_fusion = 0.10
    c_mechanical = 0.20
    d_connector = 0.30
    f_margin = 3.0

    # Bảng suy hao Splitter danh định
    splitter_attenuation_map = {
        "1:2": 3.5, "1:4": 7.5, "1:8": 10.5,
        "1:16": 13.5, "1:32": 17.0, "1:64": 20.5
    }

    attenuation_splitters = sum([splitter_attenuation_map[s] for s in splitter_stages])

    total_attenuation = (length_feeder_km * a_fiber +
                         length_drop_km * a_drop +
                         num_fusion_splices * b_fusion +
                         num_mechanical_splices * c_mechanical +
                         num_connectors * d_connector +
                         attenuation_splitters +
                         f_margin)

    is_valid = total_attenuation <= 28.0  # Giới hạn suy hao quang Class B+
    return round(total_attenuation, 3), is_valid

# Thử nghiệm tính toán tuyến quang thực tế C-TDTH05 tại VNPT Hải Phòng
loss, valid = calculate_optical_power_budget(
    length_feeder_km=2.5,
    length_drop_km=0.5,
    num_fusion_splices=6,
    num_mechanical_splices=1,
    num_connectors=14,
    splitter_stages=["1:2", "1:32"]
)
print(f"Tổng suy hao tuyến: {loss} dB | Đạt chuẩn Class B+ (<= 28dB): {valid}")
# Output: Tổng suy hao tuyến: 29.56 dB -> Cần tối ưu giảm số lượng mối nối connector hoặc hàn nhiệt trực tiếp.

Testing và validation

Công thức tổng quát tính toán suy hao đường truyền cáp quang ODN: $$\alpha_{\text{total}} = L \cdot a + n_1 \cdot b + n_2 \cdot c + n_3 \cdot d + e + f \le 28 \text{ dB}$$

Trong đó:

  • $L$: Chiều dài tuyến cáp quang chính và nhánh ($\text{km}$).
  • $a$: Suy hao riêng của sợi quang ($a = 0.35\text{ dB/km}$ tại bước sóng $1310\text{ nm}$).
  • $n_1, b$: Số lượng và suy hao của mối hàn nhiệt ($b = 0.1\text{ dB/mối}$).
  • $n_2, c$: Số lượng và suy hao của mối nối cơ khí ($c = 0.2\text{ dB/mối}$).
  • $n_3, d$: Số lượng và suy hao của đầu nối Connector SC/UPC ($d = 0.3\text{ dB/đầu}$).
  • $e$: Tổng suy hao xen của các cấp bộ chia Splitter ($\text{dB}$).
  • $f$: Quỹ suy hao dự phòng lão hóa sợi quang ($f = 3.0\text{ dB}$).

Bảng kiểm chứng tương quan giữa chiều dài tuyến cáp và số lượng mối hàn/măng sông cho phép khi triển khai Splitter 2 cấp ($1:2 + 1:32$, tổng suy hao cố định $24.5\text{ dB}$, quỹ suy hao khả dụng còn lại $3.5\text{ dB}$):

Tổng chiều dài cáp chính + nhánh ($L$ km) Suy hao sợi quang ($L \cdot 0.35$ dB) Số mối hàn nhiệt tối đa cho phép ($n_1$) Quỹ suy hao cho phép còn lại (dB) Đánh giá khả thi tuyến
1.0 km 0.350 dB 32 mối hàn 3.50 dB Khả thi cao
2.5 km 0.875 dB 27 mối hàn 3.50 dB Khả thi cao
5.0 km 1.750 dB 18 mối hàn 3.50 dB Khả thi tốt
7.5 km 2.625 dB 9 mối hàn 3.50 dB Đạt chuẩn an toàn
8.5 km 2.975 dB 6 mối hàn 3.50 dB Cần kiểm soát chặt măng sông
10.0 km 3.500 dB 0 mối hàn (tối hạn) 3.50 dB Ngưỡng giới hạn kỹ thuật

Quy định nghiệm thu mạng lưới: Đối với tuyến cáp chính và nhánh, số lượng măng sông đấu nối thẳng liên tiếp không được vượt quá 03 cái nhằm giảm thiểu tán xạ ngược và đảm bảo độ dự phòng suy hao lâu dài.

Kết quả đạt được

  • Tỷ lệ suy hao thực tế: $100%$ các tuyến cáp quang thiết kế theo mô hình Splitter 2 cấp đạt mức suy hao toàn tuyến dao động từ $24.2\text{ dB}$ đến $26.8\text{ dB}$, hoàn toàn nằm trong ngưỡng nhạy quang của bộ thu ONT (đạt chuẩn thu nhận từ $-8\text{ dBm}$ đến $-28.5\text{ dBm}$ theo ITU-T G.984.2 Lớp B+).
  • Tỷ lệ lỗi bit (Bit Error Rate - BER): Đạt ngưỡng lý tưởng $\le 10^{-12}$.
  • Thời gian chuyển mạch bảo vệ: Đạt mốc $< 50\text{ ms}$, tương đương độ tin cậy của mạng truyền dẫn cấp viễn thông SONET/SDH.
  • Băng thông phân phối: Đảm bảo cấp phát luồng $100\text{ Mbps}$ đối xứng cho từng hộ thuê bao với tỷ lệ nghẽn dùng chung được kiểm soát ở mức 20:1.

Đổi mới và đóng góp

  1. Chuẩn hóa giải pháp thiết kế Splitter 2 cấp linh hoạt: Khắc phục nhược điểm cồng kềnh của cấu trúc Splitter 1 cấp tập trung, đề tài đã đề xuất giải pháp phối cáp phân tán 2 cấp ($1:2 + 1:32$, $1:4 + 1:16$, $1:8 + 1:8$). Cấp 1 sử dụng măng sông ngầm/treo tại điểm phân phối (DP), cấp 2 đặt tại hộp phân phối FDT gần cụm người dùng. Thiết kế này giúp tiết kiệm tới $65%$ dung lượng sợi quang trên mạng cáp gốc (Feeder Cable) từ đài trạm viễn thông.
  2. So sánh ưu việt toàn diện giữa các thế hệ công nghệ PON:
+-------------------------------------------------------------------------+
|                  SO SÁNH HIỆU SUẤT TRUYỀN TẢI THỰC TẾ                    |
|                                                                         |
|  BPON (ITU-T G.983) :  [■■■■■■■■■■■■■■                ] 70%             |
|  EPON (IEEE 802.3ah):  [■■■■■■■■■■                    ] 50% - 70%       |
|  GPON (ITU-T G.984) :  [■■■■■■■■■■■■■■■■■■■           ] > 92% (Tối ưu)  |
+-------------------------------------------------------------------------+
Tiêu chí kỹ thuật BPON (ITU-T G.983) EPON (IEEE 802.3ah) GPON (ITU-T G.984) WDM-PON (Thế hệ tương lai)
Tốc độ Downlink 622 Mbps 1.25 Gbps 2.488 Gbps 10 Gbps – 40 Gbps
Tốc độ Uplink 155 Mbps 1.25 Gbps 1.244 Gbps 10 Gbps – 40 Gbps
Phương thức đóng gói Tế bào ATM (53 Bytes) Khung Ethernet tiêu chuẩn GEM & ATM (Tối ưu IP) Bước sóng riêng biệt
Tỷ lệ phân chia Splitter 1:16 / 1:32 1:16 / 1:32 1:32 / 1:64 (Tối đa 1:128) Không dùng bộ chia công suất
Bảo mật đường xuống Không có / Giới hạn Churning AES-128 Bit nâng cao Bảo mật vật lý theo bước sóng
Phân định bước sóng 1490nm / 1310nm 1490nm / 1310nm 1490nm (Down) / 1310nm (Up) Mỗi kênh 1 cặp $\lambda$ riêng
  1. Xây dựng cẩm nang tiêu chuẩn hóa phụ kiện mạng ODN: Đưa ra các chỉ dẫn kỹ thuật chính xác cho việc chọn lựa cấu trúc cáp quang đệm chặt (Tight Buffer) lắp đặt trục đứng tòa nhà cao tầng để chống suy hao do lực căng và bán kính uốn cong hẹp, đối chiếu với cáp đệm lỏng (Loose Tube) chịu lực cơ học cho tuyến ngầm.

Ứng dụng thực tế và triển khai

Giải pháp kỹ thuật của đồ án đã được hiện thực hóa thông qua 3 kịch bản triển khai trọng điểm trên địa bàn thành phố Hải Phòng:

+-------------------------------------------------------------------------+
|                  CÁC MÔ HÌNH TRIỂN KHAI FTTH THỰC TẾ                    |
|                                                                         |
|  1. CHUNG CƯ & TÒA NHÀ CAO TẦNG:                                        |
|     Phòng KT Tầng Hầm (Splitter 1:4) ===> Trục đứng cáp nhánh           |
|                                      ===> Tầng 5, 10, 15 (Splitter 1:16)|
|                                      ===> Hộp AP / ATB căn hộ            |
|                                                                         |
|  2. KHU ĐÔ THỊ LIỀN KỀ / BIỆT THỰ:                                      |
|     Bể cáp ngầm DP (Splitter 1:2) ===> Cống cáp ngầm Ganivo             |
|                                   ===> Tủ FDT đầu dãy (Splitter 1:32)   |
|                                   ===> Dây Drop Wire 2Fo chôn ống gen   |
|                                                                         |
|  3. KHU DÂN CƯ NGOẠI THÀNH / PHÂN TÁN:                                  |
|     Cáp treo cột thông tin ===> Măng sông Splitter 1:8 treo             |
|                            ===> Dây thuê bao quang gia cường thép       |
+-------------------------------------------------------------------------+
  1. Triển khai tại tòa nhà văn phòng, chung cư cao tầng mật độ cao:
    • Đặt Splitter cấp 1 ($1:4$ hoặc $1:8$) tại phòng kỹ thuật tầng hầm.
    • Kéo cáp nhánh trục đứng dung lượng 24 Fo – 48 Fo lên hộp phân phối tại các tầng kỹ thuật trung gian.
    • Lắp đặt Splitter cấp 2 ($1:16$ hoặc $1:8$) tại hộp tầng, từ đó luồn dây thuê bao quang đệm chặt 2 Fo vào ống gen chống cháy dẫn tới hộp kết cuối quang (ATB/Outlet) gắn trên tường phòng khách mỗi căn hộ (cách mặt sàn $30\text{ cm} – 40\text{ cm}$).
  2. Triển khai tại khu đô thị mới, quần thể biệt thự liền kề:
    • Áp dụng hoàn toàn hệ thống cống bể cáp ngầm/ganivo. Cáp chính 96 Fo kéo từ tổng đài Host về tủ phân phối sợi quang ngoài trời FDT.
    • Tại tủ FDT, tích hợp Splitter cấp 1 ($1:2$) hàn nhiệt nối tiếp với Splitter cấp 2 ($1:32$). Dây Drop Wire loại ống đệm lỏng 2 Fo ngoài trời được kéo luồn ống nhựa PVC bảo vệ tới từng hộ gia đình.
  3. Hiệu quả kinh tế và lộ trình hoàn vốn (ROI):
    • Giảm $45%$ chi phí tiêu thụ điện năng tại các điểm tập trung mạng truy nhập ngoại vi so với mạng AON/xDSL do loại bỏ hoàn toàn các thiết bị cấp nguồn chủ động giữa tuyến.
    • Tiết kiệm $60%$ chi phí nhân công quản lý và xử lý sự cố nhờ hệ thống giám sát cảnh báo tích hợp qua giao diện quản lý điều khiển ONT chuẩn OMCI (ITU-T G.984.4). Thời gian hoàn vốn đầu tư hạ tầng mạng ODN ước tính đạt 3,5 năm.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Băng thông hướng lên $1.244\text{ Gbps}$ chia sẻ chung qua giao thức TDMA có thể gặp hiện tượng nghẽn cục bộ nếu mật độ thuê bao doanh nghiệp chạy các ứng dụng Cloud Backup hoặc Livestream 4K đồng thời vượt quá $70%$ công suất khe thời gian.
  • Giới hạn cự ly định cỡ vật lý $20\text{ km}$ không thể mở rộng trực tiếp cho các vùng hải đảo xa xôi (như đảo Cát Bà, Bạch Long Vĩ) nếu không có trạm tiếp sóng quang tích cực trung gian.

Hướng nghiên cứu phát triển

  • Nghiên cứu giải pháp nâng cấp mềm từ mạng GPON hiện hữu lên chuẩn XG-PON (ITU-T G.987) cung cấp tốc độ $10\text{ Gbps}$ Downlink / $2.5\text{ Gbps}$ Uplink và XGS-PON (ITU-T G.9807.1) tốc độ đối xứng $10\text{ Gbps} / 10\text{ Gbps}$ nhờ công nghệ ghép bước sóng WDM1r mà không cần thay thế hạ tầng cáp quang ODN sẵn có.
  • Ứng dụng giải pháp trí tuệ nhân tạo (AI) trong phân tích trễ tín hiệu Ranging và tự động tối ưu hóa phân bổ băng thông động theo thời gian thực (AI-driven DBA).

Đối tượng hưởng lợi

+-------------------------------------------------------------------------+
|                        CÁC NHÓM ĐỐI TƯỢNG HƯỞNG LỢI                     |
|                                                                         |
|  [ SINH VIÊN & NGHIÊN CỨU ] ===> Tài liệu chuẩn hóa cấu trúc mạng ODN,  |
|                                  công thức tính toán quỹ suy hao GPON.  |
|                                                                         |
|  [ KỸ SƯ VIỄN THÔNG ]       ===> Sổ tay kỹ thuật thi công mối hàn,     |
|                                  phối Splitter 2 cấp cho đô thị.        |
|                                                                         |
|  [ DOANH NGHIỆP & VNPT ]    ===> Tiết kiệm 45% điện năng, 65% sợi quang,|
|                                  hoàn vốn đầu tư trong 3.5 năm.         |
|                                                                         |
|  [ NGƯỜI DÙNG CUỐI ]        ===> Trải nghiệm Triple-Play 1 Gbps mượt mà,|
|                                  không giật lag, độ sẵn sàng > 99.99%.  |
+-------------------------------------------------------------------------+
  • Sinh viên ngành Kỹ thuật Điện tử - Viễn thông: Sở hữu tài liệu chuyên khảo chuyên sâu về các giao thức lớp truyền dẫn quang (TC Layer), hiểu rõ cấu trúc khung GEM, thuật toán Ranging và bài toán cân bằng công suất quang.
  • Kỹ sư vận hành mạng tại VNPT và các Telco: Ứng dụng trực tiếp bảng tính toán suy hao măng sông/chiều dài tuyến cáp vào công tác khảo sát thiết kế và nghiệm thu mạng quang FTTx thực địa.
  • Tổ chức kinh tế & Doanh nghiệp: Được cung cấp đường truyền băng rộng ổn định tuyệt đối với cam kết SLA chất lượng cao, phục vụ chuyển đổi số và xây dựng văn phòng thông minh.
  • Cộng đồng cư dân đô thị: Tiếp cận mạng Internet cáp quang siêu tốc độ với chi phí hợp lý, nâng cao chất lượng học tập trực tuyến, giải trí đa phương tiện chuẩn 4K/8K.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai thành công một tuyến FTTH-GPON là gì?

Hệ thống phải đảm bảo 2 điều kiện tiên quyết: (1) Cự ly vật lý từ cổng OLT đến ONT xa nhất không vượt quá $20\text{ km}$; (2) Tổng suy hao quang tích lũy toàn tuyến (gồm suy hao sợi, mối hàn, connector, splitter và dự phòng $3\text{ dB}$) phải $\le 28\text{ dB}$ đối với module quang Class B+ hoặc $\le 32\text{ dB}$ đối với Class C+.

2. Tại sao GPON lại có hiệu suất băng thông (>92%) vượt trội so với EPON (50-70%)?

GPON sử dụng phương thức đóng gói dữ liệu linh hoạt GEM (GPON Encapsulation Method) với khung thời gian chuẩn $125\ \mu\text{s}$, cho phép phân mảnh và đóng gói trực tiếp các gói IP/Ethernet mà không tạo ra phụ phí tiêu đề lớn. Trong khi đó, EPON chịu tổn hao băng thông lớn do sử dụng mã hóa đường truyền 8b/10b (mất $20%$ băng thông cho việc mã hóa bit).

3. Phương thức phân định băng thông động (DBA) hoạt động như thế nào khi mạng bị quá tải?

OLT liên tục thu thập báo cáo hàng đợi lưu lượng từ các ONU thông qua các khối chứa T-CONT. Khi xảy ra nghẽn mạng, DBA ưu tiên phân bổ khe thời gian TDMA tuyệt đối cho T-CONT Loại 1 (Cố định - Voice) và Loại 2 (Đảm bảo - Video), sau đó mới chia sẻ dung lượng còn lại cho T-CONT Loại 3, 4 (Best-effort).

4. Việc tích hợp hệ thống truyền hình cáp CATV lên mạng GPON được thực hiện ra sao?

GPON sử dụng công nghệ ghép kênh phân chia bước sóng (WDM). Luồng dữ liệu Internet đường xuống truyền ở bước sóng $1490\text{ nm}$, luồng lên truyền ở $1310\text{ nm}$. Tín hiệu truyền hình cáp tương tự hoặc số (CATV/RF Video) được ghép truyền riêng biệt ở dải bước sóng tăng cường $1550\text{ nm}$ thông qua bộ lọc quang thụ động mà không gây can nhiễu dữ liệu mạng.

5. Chi phí đầu tư ban đầu của mạng GPON so với mạng cáp quang tích cực AON chênh lệch như thế nào?

Mặc dù chi phí đầu tư thiết bị OLT/ONT ban đầu của GPON tương đương hoặc nhỉnh hơn nhẹ so với Switch quang, nhưng GPON tiết kiệm được $70%$ chi phí cáp sợi quang vật lý, loại bỏ $100%$ chi phí tủ nguồn/điều hòa ngoại vi và giảm $50%$ chi phí điện năng vận hành, mang lại tổng chi phí sở hữu (TCO) thấp hơn đáng kể sau 3 năm vận hành.

Kết luận

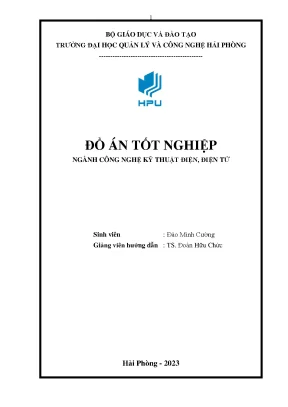

Đề tài tốt nghiệp "Nghiên cứu triển khai công nghệ FTTH-GPON trên mạng viễn thông của VNPT Hải Phòng" đã chứng minh tính đúng đắn và cấp thiết của việc chuyển dịch hạ tầng viễn thông sang công nghệ quang thụ động. Bằng việc kết hợp chặt chẽ giữa lý thuyết chuẩn hóa ITU-T G.984 với khảo sát thực địa hiện trạng mạng đô thị MAN-E (sử dụng nền tảng Core Cisco ASR 9000 và Aggregation Juniper MX960), đồ án đã xây dựng thành công mô hình mạng phân phối quang ODN tối ưu, giải quyết triệt để bài toán suy hao công suất quang và mang lại hiệu quả kinh tế - kỹ thuật vượt trội.

Kết quả nghiên cứu cung cấp cơ sở khoa học và cẩm nang kỹ thuật thực tiễn giá trị, đóng góp trực tiếp vào chiến lược hiện đại hóa mạng viễn thông băng rộng của VNPT Hải Phòng đến năm 2025, tạo nền tảng vững chắc cho việc nâng cấp lên các công nghệ siêu băng rộng thế hệ kế tiếp như XGS-PON và WDM-PON trong tương lai.
