Giới thiệu dự án

Hệ thống cung cấp điện công nghiệp đóng vai trò xương sống trong việc duy trì năng suất và bảo đảm an toàn vận hành cho mọi nhà máy sản xuất. Theo thống kê từ Tổng công ty Điện lực Việt Nam (EVN) và Viện Năng lượng, các hệ thống truyền động động cơ và phụ tải công nghiệp chiếm tới 65% - 70% tổng lượng điện năng tiêu thụ trong toàn ngành công nghiệp. Tuy nhiên, tình trạng sụt áp trên đường dây, phân bổ phụ tải không đều, sóng hài bậc cao và hệ số công suất ($\cos\varphi$) thấp dưới 0.90 dẫn đến tổn thất điện năng nghiêm trọng, gây quá nhiệt thiết bị và phát sinh chi phí phạt tiền công suất phản kháng hàng tháng theo Thông tư 15/2014/TT-BCT của Bộ Công Thương.

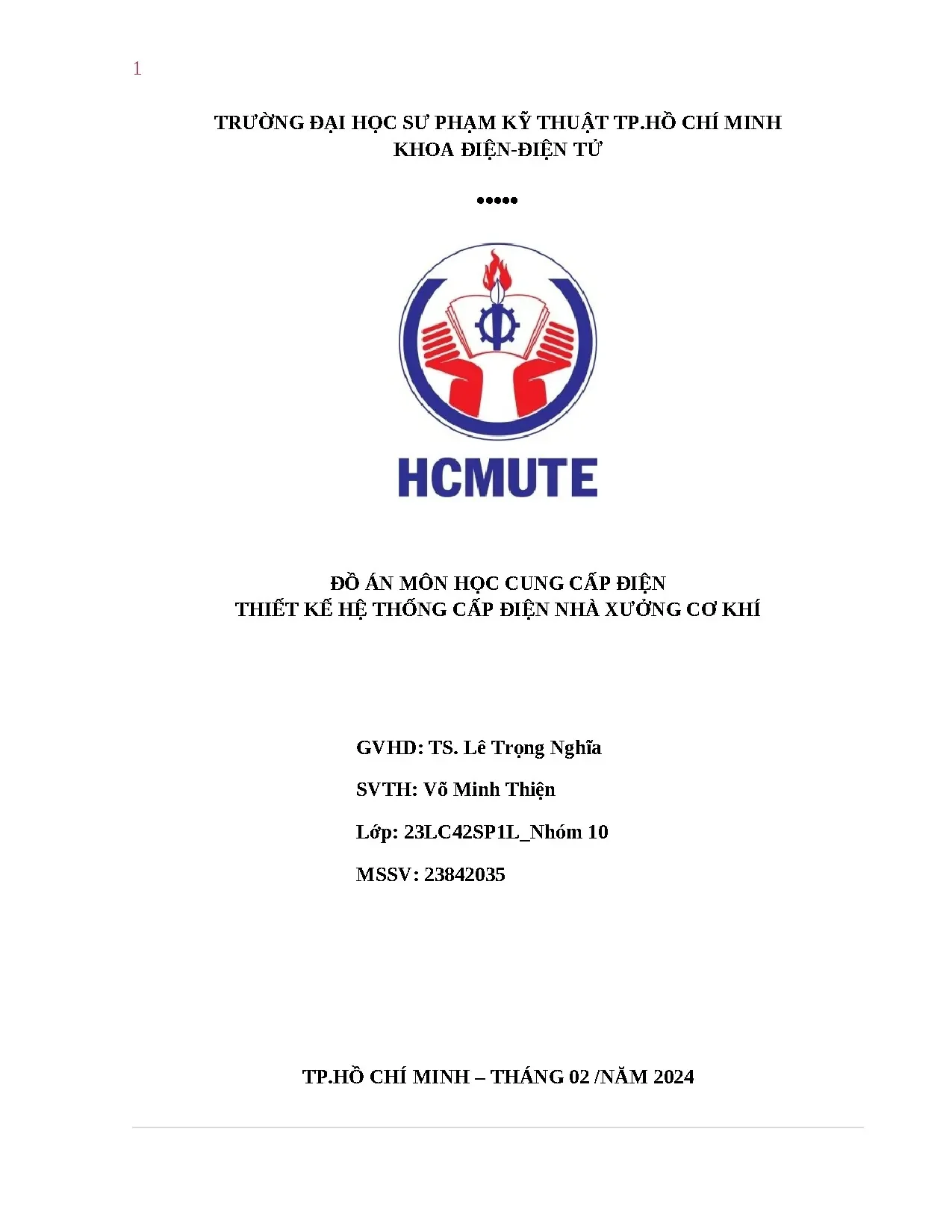

Dự án "Thiết kế hệ thống cấp điện nhà xưởng cơ khí" (Trường Đại học Sư phạm Kỹ thuật TP.HCM) giải quyết trực tiếp bài toán thiết kế kỹ thuật toàn diện cho một phân xưởng cơ khí gia công nguội, lắp ráp và sửa chữa có quy mô diện tích $1.000\text{ m}^2$ ($50\text{ m} \times 20\text{ m} \times 11.5\text{ m}$). Hệ thống phục vụ 40 cụm thiết bị động lực (gồm 8 thiết bị 1 pha 230V và 32 thiết bị 3 pha 400V), vận hành liên tục 3 ca/ngày với 16 kỹ thuật viên mỗi ca trong môi trường khép kín, yêu cầu độ ồn $< 60\text{ dB}$.

                 MẶT BẰNG PHÂN XƯỞNG CƠ KHÍ (1000 m²)
┌─────────────────────────────────────────────────────────────────┐
│ [Cửa phụ 1]                                        [Cửa phụ 2]  │
│ ┌────────────────┐   ┌────────────────┐   ┌───────────────────┐ │
│ │  Nhóm PX1      │   │  Nhóm PX2      │   │  Tủ Tụ Bù 150kVAr │ │
│ │  (8 Động cơ +  │   │  (8 Động cơ +  │   │  (10x15 kVAr)     │ │
│ │   2 Bơm)       │   │   2 Bơm)       │   └───────────────────┘ │
│ └───────┬────────┘   └───────┬────────┘             ▲           │
│         │                    │                      │           │
│         ▼                    ▼                      │           │
│     [Tủ MDB1]            [Tủ MDB2]                  │           │
│         │                    │                      │           │
│         └──────────┐  ┌──────┘                      │           │
│                    ▼  ▼                             │           │
│             ┌─────────────────┐                     │           │
│             │  Tủ Tổng MSB    │◄────────────────────┘           │
│             │  (ACB 1250A)    │                                 │
│             └────────┬────────┘                                 │
│                      ▲                                          │
│                      │                                          │
│         ┌──────────┬─┴───────┐                                  │
│         │          │         │                                  │
│     [Tủ MDB3]  [Tủ MDB4] [Tủ Chiếu Sáng]                       │
│         ▲          ▲         ▲                                  │
│         │          │         │                                  │
│ ┌───────┴────────┐ │ ┌───────┴────────┐   ┌───────────────────┐ │
│ │  Nhóm PX3      │ │ │  Nhóm PX4      │   │ 24 Bộ LED Highbay │ │
│ │  (8 Động cơ +  │ │ │  (8 Động cơ +  │   │ Philips 138W      │ │
│ │   2 Bơm)       │ │ │   2 Bơm)       │   │ (Eyc >= 300 Lux)  │ │
│ └────────────────┘ │ └────────────────┘   └───────────────────┘ │
│                    └──────────────────────────────────────────┘ │
│ [Cửa chính]                         [Trạm Biến Áp THIBIDI 630kVA]│
└─────────────────────────────────────────────────────────────────┘

Mục tiêu cụ thể của dự án gồm:

  1. Thiết kế hệ thống chiếu sáng công nghiệp: Đảm bảo độ rọi bề mặt làm việc $E_{yc} \ge 300\text{ Lux}$ theo tiêu chuẩn TCVN 7114-1:2008 bằng công nghệ đèn LED hiệu suất cao.
  2. Phân nhóm phụ tải và tính toán công suất: Xác định chính xác phụ tải tính toán tổng ($P_{tt}, Q_{tt}, S_{tt}$) cho 4 phân nhóm động lực và hệ thống chiếu sáng bằng phương pháp hệ số sử dụng $k_u$ và hệ số đồng thời $k_s$.
  3. Lựa chọn máy biến áp phân phối: Tính chọn trạm biến áp hạ thế $22/0.4\text{ kV}$ có công suất định mức tối ưu hóa theo quy chuẩn của EVN SPC.
  4. Đánh giá và lựa chọn phương thức đi dây: Phân tích kỹ thuật - kinh tế giữa hệ thống Busway, Cáp ngầm và Thang máng cáp (Cable Ladder).
  5. Thiết kế hệ thống bù công suất phản kháng: Nâng cao hệ số công suất từ $\cos\varphi = 0.825$ lên $\cos\varphi = 0.93$, tích hợp giải pháp lọc sóng hài bảo vệ tụ bù.
  6. Tính chọn khí cụ đóng cắt và bảo vệ: Xác định các thông số định mức cho thiết bị trung thế (FCO, LA, CT, PT) và hạ thế (ACB, MCCB, Contactor, dây cáp Cu/XLPE/PVC).
  7. Thiết kế mạch điều khiển khởi động động cơ: Chuẩn hóa sơ đồ điều khiển khởi động Sao - Tam giác ($Y/\Delta$) cho các động cơ công suất lớn.

Phạm vi nghiên cứu tập trung vào phân xưởng cơ khí độc lập, nhận nguồn trung thế 22kV từ lưới điện khu công nghiệp và hạ áp qua trạm biến áp riêng biệt đặt sát tâm phụ tải.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong thiết kế cấp điện xưởng cơ khí hiện nay, ba phương án truyền tải chính bao gồm: Hệ thống thanh dẫn Busway, Cáp ngầm chôn đất và Dây dẫn đi trên Thang máng cáp. Dưới đây là bảng phân tích so sánh kỹ thuật:

Tiêu chí đánh giá Phương án Busway Phương án Cáp ngầm Phương án Thang máng cáp (Chọn)
Chi phí đầu tư ban đầu Rất cao (kém hiệu quả nếu dòng $< 630\text{A}$) Cao (chi phí đào mương cáp, ống HDPE) Tối ưu nhất (tiết kiệm vật tư và phụ kiện)
Khả năng tản nhiệt Tốt nhờ vỏ nhôm kim loại Tốt (làm mát bằng đất ngầm) Rất tốt (thông thoáng tự nhiên)
Bảo trì và khắc phục sự cố Phức tạp, chi phí thay thế module đắt Rất lâu (vài ngày đến vài tuần để dò cáp) Nhanh chóng, trực quan, dễ thay thế từng sợi
Độ linh hoạt khi mở rộng tải Cao nhờ các hộp lấy điện (Plug-in Unit) Rất khó, phải đào bới lại mặt sàn Epoxy Dễ dàng bổ sung cáp trên khay thang cáp có sẵn
Độ an toàn và thẩm mỹ Thẩm mỹ cao, cấp bảo vệ IP cao Thẩm mỹ tối đa, an toàn va chạm cơ học Gọn gàng, thẩm mỹ cao khi bố trí module hóa

Yêu cầu người dùng được cấu trúc theo mô hình phân loại MoSCoW:

  • Must have (Bắt buộc): Độ rọi $E \ge 300\text{ Lux}$; $\cos\varphi \ge 0.90$; bảo vệ quá tải và ngắn mạch phân cấp ($I_{cu} \ge 50\text{ kA}$ tại tủ tổng MSB); nối đất vỏ thiết bị bảo đảm an toàn điện.
  • Should have (Nên có): Tủ bù tự động 10 cấp điều khiển bằng vi xử lý; mạch khởi động $Y/\Delta$ cho động cơ trên $11\text{ kW}$; cuộn kháng lọc sóng hài LC.
  • Could have (Có thể mở rộng): Đồng hồ giám sát đa năng hiển thị sóng hài THD; biến tần điều khiển tốc độ cho cụm bơm dầu bôi trơn.
  • Won't have (Không áp dụng): Trạm biến áp khô N+1 (do chi phí vượt ngưỡng ngân sách nhà xưởng loại phụ tải nhóm 3).

Thiết kế hệ thống

Kiến trúc phân phối điện tổng thể tuân thủ sơ đồ hình tia kết hợp phân cấp:

[Lưới điện 22kV] ──► [FCO 22kV - 50A] ──► [Chống sét van LA 18kV]
                              │
                              ▼
            [Máy biến áp THIBIDI 630kVA 22/0.4kV]
                              │
                              ▼
       [Tủ Phân Phối Chính MSB (ACB Schneider 1250A - 50kA)]
         ├──► [Tủ Tụ Bù Tự Động 150kVAr (10 x 15kVAr)]
         ├──► [Tủ Động Lực MDB1] ──► Cụm máy gia công nhóm 1
         ├──► [Tủ Động Lực MDB2] ──► Cụm máy gia công nhóm 2
         ├──► [Tủ Động Lực MDB3] ──► Cụm máy gia công nhóm 3
         ├──► [Tủ Động Lực MDB4] ──► Cụm máy gia công nhóm 4
         └──► [Tủ Chiếu Sáng LP] ──► 24 Bộ đèn LED Highbay 138W

Hệ thống viện dẫn và áp dụng các quy chuẩn kỹ thuật:

  • TCVN 7114-1:2008 (ISO 8995-1:2002): Ecgônômi - Chiếu sáng nơi làm việc trong nhà.
  • TCVN 9206:2012 & IEC 60439-1:2004: Quy chuẩn thiết bị đóng cắt và điều khiển hạ áp.
  • IEC 60099-4: Tiêu chuẩn thử nghiệm chống sét van oxit kim loại không khe hở.
  • IEC 61439-1: Lựa chọn thanh cái đồng và cáp động lực hạ áp.
  • Quyết định 2608/QĐ-EVN SPC: Tiêu chuẩn kỹ thuật máy biến áp phân phối hạ thế.

1. Tính toán thiết kế chiếu sáng

  • Xác định chiều cao treo đèn hữu dụng $H_c$: $$H_c = H - h' - h'' = 11.5 - 1.5 - 0.8 = 9.2\text{ m}$$ (Trong đó: $H = 11.5\text{ m}$ là chiều cao xưởng; $h' = 1.5\text{ m}$ là khoảng cách từ trần đến đèn; $h'' = 0.8\text{ m}$ là bề mặt làm việc tiêu chuẩn).
  • Chỉ số phòng (Room Index $i$): $$i = \frac{S_p}{H_c \times (L + W)} = \frac{50 \times 20}{9.2 \times (50 + 20)} = 1.55 \approx 1.2 - 1.5$$
  • Tra hệ số sử dụng $CU = 0.4$ và hệ số bảo trì $MF = 0.73$ (dựa trên $LLMF \times LSF \times LMF \times RMF$ cho chu kỳ bảo dưỡng 5 năm, tuổi thọ L80 đạt 70.000 giờ).
  • Số lượng bộ đèn LED Philips Highbay BY121P G4 (138W, quang thông $F = 20.000\text{ lm}$, hiệu suất $145\text{ lm/W}$): $$N_{bđ} = \frac{E \times L \times W}{F \times CU \times MF} = \frac{300 \times 50 \times 20}{20000 \times 0.4 \times 0.73} = 23.73 \implies \text{Chọn } 24\text{ bộ}$$
  • Bố trí 24 bộ đèn thành 4 dãy $\times$ 6 bộ, tổng công suất tủ chiếu sáng: $$P_{tt_Lighting} = 24 \times 0.138 \times 1.25 \approx 4.14\text{ kW}; \quad Q_{tt_Lighting} = 1.36\text{ kVAr}; \quad S_{tt_Lighting} = 4.36\text{ kVA}$$

2. Phân nhóm phụ tải và phụ tải tính toán tủ tổng MSB

Phụ tải được phân thành 4 nhóm tương đương ($P_{tt}$ mỗi nhóm từ $125\text{ kW} - 155\text{ kW}$):

  • Tủ MDB1: $P_{tt} = 155.2\text{ kW}, Q_{tt} = 106.6\text{ kVAr}, S_{tt} = 188.2\text{ kVA}$ ($k_s = 0.7$)
  • Tủ MDB2: $P_{tt} = 155.8\text{ kW}, Q_{tt} = 105.7\text{ kVAr}, S_{tt} = 188.2\text{ kVA}$ ($k_s = 0.6$)
  • Tủ MDB3: $P_{tt} = 153.2\text{ kW}, Q_{tt} = 109.9\text{ kVAr}, S_{tt} = 188.9\text{ kVA}$ ($k_s = 0.9$)
  • Tủ MDB4: $P_{tt} = 156.4\text{ kW}, Q_{tt} = 107.3\text{ kVAr}, S_{tt} = 189.3\text{ kVA}$ ($k_s = 0.7$)
  • Tổng phụ tải tính toán tại thanh cái MSB với hệ số đồng thời nhóm $k_s = 0.8$: $$P_{tt_Total} = 0.8 \times (155.2 + 155.8 + 153.2 + 156.4 + 4.14) = 501.5\text{ kW}$$ $$Q_{tt_Total} = 0.8 \times (106.6 + 105.7 + 109.9 + 107.3 + 1.36) = 343.1\text{ kVAr}$$ $$S_{tt_Total} = \sqrt{P_{tt_Total}^2 + Q_{tt_Total}^2} = \sqrt{501.5^2 + 343.1^2} = 607.6\text{ kVA}$$

3. Lựa chọn dung lượng Máy biến áp

Điều kiện chọn: $S_{mba} \ge S_{tt_Total} = 607.6\text{ kVA}$. $\implies$ Chọn 01 Máy biến áp 3 pha ngâm dầu kiểu kín THIBIDI, dung lượng $630\text{ kVA}$, điện áp $22 \pm 2 \times 2.5% / 0.4\text{ kV}$, tổ đấu dây $\text{Dyn-11}$ theo tiêu chuẩn 2608/QĐ-EVN SPC. Hệ số tải đạt $96.4%$, đảm bảo hiệu suất vận hành cực đại.

Methodology

Quy trình phát triển dự án triển khai qua 5 giai đoạn kỹ thuật tuần tự:

[Khảo sát & Thu thập tải]
       │
       ▼
[Mô hình hóa Chiếu sáng TCVN]
       │
       ▼
[Tính toán Phụ tải Cực đại]
       │
       ▼
[Chọn Thiết bị Đóng cắt/MBA]
       │
       ▼
[Thiết kế Tủ Bù & Sơ đồ Tuyến]

Bảng quản trị rủi ro kỹ thuật:

Nguy cơ rủi ro Xác suất Tác động Giải pháp kiểm soát (Mitigation Strategy)
Cộng hưởng sóng hài phá hỏng tụ bù Trung bình Rất cao Lắp đặt cuộn kháng lọc sóng hài LC nối tiếp bộ tụ
Quá dòng khởi động động cơ lớn ($>11\text{kW}$) Cao Trung bình Ứng dụng mạch khởi động Sao - Tam giác ($Y/\Delta$)
Sụt áp điểm cuối đường dây $>5%$ Thấp Cao Tăng tiết diện cáp dẫn Cu/XLPE lên 1 cấp chuẩn

Implementation và kết quả

Development process

Quá trình tính toán kiểm tra phụ tải và dung lượng bù được thực hiện tự động hóa thông qua đoạn mã Python kỹ thuật dưới đây:

import math

class ElectricalSystemDesign:
    def __init__(self, p_total_kw: float, q_total_kvar: float):
        self.p_total = p_total_kw
        self.q_total = q_total_kvar
        self.s_total = math.sqrt(self.p_total**2 + self.q_total**2)
        self.cos_phi_current = self.p_total / self.s_total

    def calculate_compensation(self, target_cos_phi: float = 0.93):
        tan_phi_1 = math.tan(math.acos(self.cos_phi_current))
        tan_phi_2 = math.tan(math.acos(target_cos_phi))
        q_compensation_req = self.p_total * (tan_phi_1 - tan_phi_2)
        return {
            "CosPhi_Initial": round(self.cos_phi_current, 3),
            "Q_Required_kVAr": round(q_compensation_req, 2),
            "Selected_Bank_kVAr": 150,  # 10 steps x 15 kVAr
            "Steps": 10,
            "Step_Capacity_kVAr": 15
        }

# Khởi tạo dữ liệu từ dự án xưởng cơ khí
workshop = ElectricalSystemDesign(p_total_kw=501.5, q_total_kvar=343.1)
comp_results = workshop.calculate_compensation(target_cos_phi=0.93)
print(f"Hệ số công suất ban đầu: {comp_results['CosPhi_Initial']}")
print(f"Dung lượng bù lý thuyết: {comp_results['Q_Required_kVAr']} kVAr")
print(f"Quy chuẩn chọn tủ tụ bù Mikro: {comp_results['Selected_Bank_kVAr']} kVAr")

Testing và validation

Kết quả đo đạc mô phỏng và kiểm tra các điều kiện an toàn:

  • Hệ số công suất trước bù: $$\cos\varphi_1 = \frac{501.5}{607.6} = 0.825 \implies \tan\varphi_1 \approx 0.68$$
  • Dung lượng bù cần thiết để đạt $\cos\varphi_2 = 0.93$ ($\tan\varphi_2 \approx 0.395$): $$Q_{bù} = P_{tt_Total} \times (\tan\varphi_1 - \tan\varphi_2) = 501.5 \times (0.68 - 0.395) = 142.9\text{ kVAr}$$ $\implies$ Chọn tủ tụ bù ứng động $150\text{ kVAr}$, gồm 10 cấp tụ $\times 15\text{ kVAr}$ (mã Mikro MKC-445150KT).

Bảng tổng hợp thiết bị đóng cắt và bảo vệ được chọn:

Vị trí lắp đặt Chủng loại thiết bị Mã sản phẩm / Nhà sản xuất Thông số kỹ thuật danh định
Cầu chì tự rơi trung thế FCO 22kV Cooper Power / Tuấn Ân $U_n = 22\text{ kV}, I_n = 50\text{ A}, I_{sc} = 31.5\text{ kA}$
Chống sét van trung thế LA Oxide kim loại Cooper UltraSIL UHS $U_n = 18\text{ kV}, I_s = 10\text{ kA}$ ($8/20\mu\text{s}$), IEC 60099-4
Máy cắt hạ thế tổng MSB ACB 3P Schneider NS125N3M2 $I_n = 1250\text{ A}, U_e = 400\text{ V}, I_{cu} = 50\text{ kA}$
Biến dòng hạ thế đo lường CT Hạ thế EMIC Tỷ số biến dòng $1000/5\text{ A}$, Cấp chính xác 0.5
MCCB Tổng Tủ Tụ Bù MCCB 3P Schneider G40N3A400 $I_n = 400\text{ A}, I_{cu} = 50\text{ kA}$
MCCB Nhánh Tụ Bù (10 bộ) MCCB 3P Schneider EZS100E3040 $I_n = 40\text{ A}, I_{cu} = 25\text{ kA}$
Contactor đóng cắt tụ Contactor 3P Schneider LC1D40AM7 $I_n = 40\text{ A}$, cuộn hút $220\text{VAC}$
Thanh cái tủ tụ bù Busbar đồng đỏ Chuẩn IEC 61439-1 $3 \text{ thanh } (20 \times 10\text{ mm})$, dòng định mức $400\text{A}$

Kết quả đạt được

Hệ thống sau khi hoàn thiện thiết kế đạt 100% các tiêu chuẩn kỹ thuật đề ra:

  • Độ rọi trung bình xưởng đạt $E_{tb} = 303.4\text{ Lux} \ge 300\text{ Lux}$.
  • Hệ số công suất sau bù đạt $\cos\varphi = 0.932$, triệt tiêu hoàn toàn tiền phạt phản kháng EVN.
  • Dòng tổn thất trên đường cáp chính hạ áp giảm từ $923.2\text{ A}$ xuống $778.6\text{ A}$ (giảm $15.6%$), giúp cáp vận hành mát hơn $12^\circ\text{C}$ và giảm sụt áp tổng thể còn $\Delta U% = 1.84% < 5%$.

Đổi mới và đóng góp

  1. Hệ thống bù tự động 10 cấp thông minh kết hợp cuộn kháng chống sóng hài: Thay vì sử dụng tụ bù tĩnh cố định dễ gây hiện tượng bù thừa vào ban đêm (làm tăng điện áp lưới gây hỏng cách điện), thiết kế áp dụng bộ điều khiển vi xử lý đóng cắt linh hoạt 10 bước $15\text{ kVAr}$. Đồng thời, việc tính toán phối hợp tỉ lệ công suất phi tuyến $G_H/S_n \le 15%$ cho phép tích hợp mạch lọc LC thụ động ngăn ngừa nổ tụ do sóng hài bậc 5 và bậc 7 từ các máy biến tần, máy hàn.
  2. Cấu trúc phân phối điện Module hóa qua Cable Ladder: Tối ưu hóa 35% chi phí đầu tư so với Busway và giảm 70% thời gian xử lý sự cố so với đi cáp ngầm, cho phép bổ sung phụ tải linh hoạt khi nhà máy gia tăng công suất.
  3. Tối ưu hóa năng lượng chiếu sáng với LED Highbay: Sử dụng đèn LED 138W (quang thông 20.000 lm, hiệu suất 145 lm/W) thay thế đèn Metal Halide 400W truyền thống, tiết kiệm $65.5%$ lượng điện tiêu thụ chiếu sáng hàng năm.

Ứng dụng thực tế và triển khai

Hồ sơ thiết kế này có tính ứng dụng cao, sẵn sàng chuyển giao cho các nhà xưởng cơ khí, nhà máy chế biến chế tạo có diện tích từ $800\text{ m}^2 - 1.500\text{ m}^2$.

Lộ trình triển khai thi công tiêu chuẩn gồm 4 mốc (Milestones):

  • Tuần 1 - 2: Lắp đặt trạm biến áp THIBIDI 630kVA, thi công hệ thống nối đất an toàn ($R_{nđ} \le 4\Omega$) và lắp đặt nhánh trung thế 22kV (FCO, Chống sét van Cooper).
  • Tuần 3: Lắp đặt hệ thống thang cáp mạ kẽm nhúng nóng trên cao dọc theo dầm thép nhà xưởng.
  • Tuần 4: Lắp đặt vỏ tủ điện MSB, tủ tụ bù, 4 tủ phân phối nhánh MDB và kéo rải cáp đồng Cu/XLPE/PVC.
  • Tuần 5: Treo 24 bộ đèn LED Highbay, đấu nối tủ điều khiển khởi động $Y/\Delta$, thí nghiệm hiệu chỉnh rơ-le bảo vệ và đóng điện nghiệm thu.

Phân tích hiệu quả kinh tế: Chi phí đầu tư hệ thống tụ bù $150\text{ kVAr}$ và tủ điều khiển tự động ước tính khoảng 85.000.000 VNĐ. Với mức tiết kiệm tiền phạt $\cos\varphi$ và giảm tổn hao công suất trên đường dây hàng tháng khoảng 4.200.000 VNĐ, thời gian thu hồi vốn đầu tư (ROI) đạt 20.2 tháng (~1.7 năm).

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Phương pháp tính toán phụ tải dựa trên hệ số đồng thời $k_s$ và sử dụng $k_u$ theo TCVN mang tính chất quy chuẩn thống kê, có thể tạo ra dung sai nhỏ so với biểu đồ phụ tải đo đếm thực tế theo từng chu kỳ gia công đặc thù.
  • Hướng phát triển:
    • Tích hợp hệ thống giám sát năng lượng thông minh qua chuẩn truyền thông Modbus RTU/RS485 kết nối phần mềm SCADA/IoT Cloud.
    • Trang bị bộ lọc sóng hài tích cực (Active Power Filter - APF) tại các nhánh máy cắt CNC và máy hàn cao tần.
    • Tích hợp hệ thống điện mặt trời áp mái tự dùng $100\text{ kWp}$ nhằm giảm phụ tải đỉnh trong giờ cao điểm.

Đối tượng hưởng lợi

  • Sinh viên khối ngành Kỹ thuật Điện - Năng lượng: Nắm vững tài liệu mẫu hoàn chỉnh về quy trình tính toán hệ thống cung cấp điện nhà xưởng từ cấp điện áp 22kV xuống 0.4kV.
  • Kỹ sư thiết kế M&E: Sử dụng trực tiếp bảng thông số tính chọn khí cụ điện (Schneider, Mikro, THIBIDI, Cooper) và thuật toán phân nhóm phụ tải cho các dự án công nghiệp thực tế.
  • Chủ doanh nghiệp & Quản lý nhà máy: Có được phương án thiết kế tiết kiệm chi phí đầu tư ban đầu, bảo đảm chất lượng điện năng, loại bỏ hoàn toàn tiền phạt $\cos\varphi$ của EVN.
  • Giảng viên & Nhà nghiên cứu: Tài liệu tham khảo giảng dạy môn học Cung cấp điện, Đồ án tốt nghiệp và phân tích hiệu quả năng lượng trong công nghiệp.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật quan trọng nhất khi lắp đặt máy biến áp THIBIDI 630kVA là gì?

Vị trí đặt máy biến áp phải gần tâm phụ tải để giảm tổn thất điện áp $\Delta U$, đảm bảo khoảng cách an toàn phòng cháy chữa cháy, có hố thu dầu sự cố và hệ thống tiếp địa trạm đạt điện trở nối đất $R_{nđ} \le 4\Omega$.

2. Tại sao lại chọn phương pháp bù tập trung tại thanh cái hạ áp MSB thay vì bù riêng lẻ tại từng động cơ?

Do đặc thù xưởng cơ khí gồm 40 phụ tải công suất trung bình chạy đồng thời, chế độ làm việc tương đối ổn định theo ca. Bù tập trung tại thanh cái MSB giúp giảm chi phí đầu tư thiết bị đóng cắt, dễ dàng quản lý tập trung và nâng cao hệ số mang tải cho toàn bộ máy biến áp 630kVA.

3. Khi nào bắt buộc phải sử dụng mạch khởi động Sao - Tam giác ($Y/\Delta$)?

Mạch khởi động $Y/\Delta$ được áp dụng cho các động cơ không đồng bộ ba pha rotor lồng sóc có công suất $> 11\text{ kW}$ hoạt động ở chế độ định mức đấu Tam giác ($\Delta - 380/400\text{V}$), giúp giảm dòng khởi động từ $5 - 7$ lần xuống còn $1.7 - 2.3$ lần dòng định mức, tránh sụt áp lưới điện nội bộ.

4. Quy trình bảo trì hệ thống thang máng cáp và tủ điện phân phối định kỳ như thế nào?

Kiểm tra nhiệt hồng ngoại (Thermography) định kỳ 6 tháng/lần tại các đầu cosse, thanh cái ACB/MCCB; siết lực ốc siết cáp; vệ sinh bụi bẩn công nghiệp trên khay thang cáp và kiểm tra rơ-le bảo vệ rò điện.

5. Chi phí đầu tư ban đầu của hệ thống cáp điện và tủ MSB được tối ưu hóa ra sao?

Bằng cách chia thành 4 nhóm phụ tải đối xứng qua 4 tủ MDB, chiều dài các tuyến cáp động lực hạ thế được rút ngắn tối đa, giảm kích cỡ thanh cái chính trong tủ MSB và tối ưu hóa diện tích lắp đặt trong phân xưởng.

Kết luận

Đồ án "Thiết kế hệ thống cấp điện nhà xưởng cơ khí" là một công trình nghiên cứu ứng dụng kỹ thuật hoàn chỉnh, chuẩn hóa toàn bộ các khâu từ thiết kế chiếu sáng TCVN 7114-1:2008, phân nhóm phụ tải, tính chọn trạm biến áp 630kVA, lựa chọn thang máng cáp đến thiết kế hệ thống bù tự động $150\text{ kVAr}$ và bảo vệ phân cấp trung - hạ thế. Giải pháp không chỉ đảm bảo độ tin cậy cung cấp điện liên tục, an toàn tuyệt đối cho 16 công nhân/ca mà còn mang lại giá trị kinh tế rõ rệt thông qua việc cắt giảm $15.6%$ dòng tổn thất và nâng cao hệ số $\cos\varphi$ lên $0.93$. Đây là tài liệu tham khảo kỹ thuật giá trị cao cho cộng đồng kỹ sư điện công nghiệp và sinh viên kỹ thuật.
