Đồ án: Nghiên cứu đèn thông minh và cân bằng điện tử trên ô tô tại Việt Nam

Đồ án nghiên cứu chi tiết hệ thống đèn chiếu sáng thông minh và cân bằng điện tử trên ô tô. Khám phá cấu tạo, nguyên lý và ứng dụng thực tế.

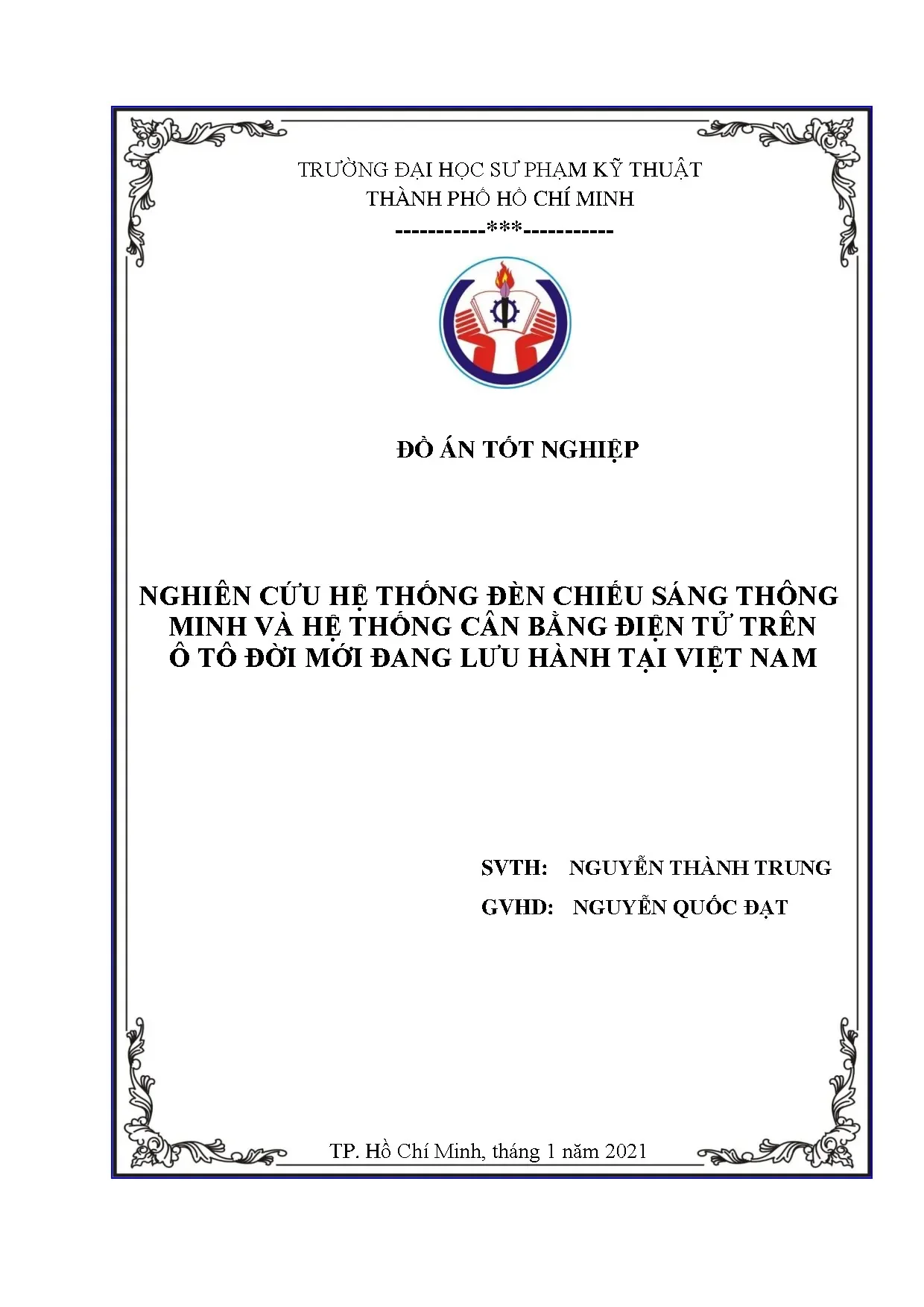

• Tác giả: Nguyễn Thành Trung
• Người hướng dẫn: ThS. Nguyễn Quốc Đạt
• Trường học: Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh
• Chuyên ngành: Cơ khí Động lực
• Đề tài: Nghiên cứu hệ thống đèn chiếu sáng thông minh và hệ thống cân bằng điện tử trên ô tô đời mới đang lưu hành tại Việt Nam
• Loại tài liệu: Đồ án tốt nghiệp
• Năm xuất bản: 2021
• Địa điểm: Hồ Chí Minh

Tóm tắt

I. Hệ thống đèn thông minh trên ô tô đời mới

Đèn thông minh là một trong những công nghệ an toàn tiên tiến nhất trên ô tô hiện đại. Hệ thống này kết hợp các cảm biến và bộ điều khiển để tự động điều chỉnh chế độ chiếu sáng theo điều kiện thời tiết và môi trường. Công nghệ đèn LED thông minh và đèn Xenon tự động đã cải thiện đáng kể khả năng nhìn của người lái, đặc biệt vào ban đêm và trong điều kiện thời tiết xấu. Các hệ thống này không chỉ cải thiện tầm nhìn mà còn giảm độ chói cho các phương tiện đối diện. Theo nghiên cứu từ Đại học Sư phạm Kỹ thuật TP.HCM, các hệ thống đèn thông minh đóng vai trò quan trọng trong việc giảm tai nạn giao thông vào ban đêm, nâng cao an toàn cho người lái và những xe khác trên đường.

1.1. Hệ thống tự bật đèn khi trời tối

Hệ thống tự động bật đèn sử dụng cảm biến ánh sáng để phát hiện độ sáng của môi trường. Khi ánh sáng môi trường giảm dưới ngưỡng nhất định, hệ thống sẽ tự động kích hoạt đèn pha. Công nghệ này giúp người lái không phải lo lắng về việc bật đèn, đặc biệt trong những tình huống khẩn cấp. Cảm biến được đặt trên bảng điều khiển hoặc cụm đèn, liên kết với mạch điều khiển điện tử để đảm bảo phản ứng nhanh và chính xác.

1.2. Đèn liếc động và chiếu góc động

Adaptive Front Light System (AFS) là hệ thống đèn liếc động hiện đại giúp điều chỉnh góc chiếu sáng theo hướng lái của xe. Khi xe rẽ, hệ thống sẽ xoay đèn theo hướng rẽ, cung cấp tầm nhìn tốt hơn vào các phía đường. Đèn chiếu góc tĩnh cung cấp ánh sáng phụ khi khởi động động cơ. Công nghệ này sử dụng động cơ bước để điều khiển vị trí đèn dựa trên góc lái của xe, được điều phối bởi hệ thống CAN bus hiện đại.

II. Công nghệ LED và Xenon trên xe hơi hiện đại

Công nghệ đèn LED và đèn Xenon đã cách mạng hóa hệ thống chiếu sáng trên ô tô. Đèn Xenon sản xuất ánh sáng bằng cách kích hoạt chất khí xenon, tạo ra ánh sáng sáng hơn và tiết kiệm năng lượng hơn so với đèn halogen truyền thống. Đèn LED là lựa chọn tiên tiến hơn, với tuổi thọ dài, hiệu suất năng lượng cao và khả năng tạo hình dạng đèn đa dạng. Các xe ô tô đời mới như BMW, Audi, Mercedes đều trang bị công nghệ LED Matrix hoặc Digital Light để kiểm soát từng pixel ánh sáng. Những công nghệ này không chỉ tăng cường an toàn mà còn cải thiện thẩm mỹ của xe.

2.1. Công nghệ LED Matrix của Audi

Audi Matrix LED là một hệ thống chiếu sáng tập hợp nhiều đèn LED riêng lẻ được điều khiển độc lập. Mỗi LED có thể bật hoặc tắt riêng lẻ, cho phép hệ thống tạo ra các mẫu chiếu sáng khác nhau tùy theo tình huống. Khi phát hiện phương tiện đối diện, hệ thống sẽ tắt các LED trong khu vực của phương tiện đó, duy trì tầm nhìn cao mà không chói mắt. Công nghệ này được kết hợp với camera phía trước để nhận diện giao thông chính xác.

2.2. Công nghệ Digital Light của Mercedes

Mercedes Digital Light sử dụng công nghệ chiếu hình học tiên tiến để tạo ra các hình ảnh trên mặt đường. Hệ thống này có khả năng chiếu các biểu tượng cảnh báo và hướng dẫn đường trực tiếp lên mặt đường. Với độ phân giải cao và phản ứng nhanh, công nghệ này cung cấp thông tin bổ sung cho người lái mà không cần nhìn vào các màn hình khác. Đây là bước tiến lớn trong hệ thống chiếu sáng thông minh để tăng tương tác giữa xe và người lái.

III. Hệ thống cân bằng điện tử trên ô tô

Hệ thống cân bằng điện tử (Electronic Stability Control - ESP) là công nghệ an toàn thiết yếu trên xe ô tô đời mới. Hệ thống này được thiết kế để kiểm soát động lực học của xe bằng cách giám sát các chuyển động quay và trượt, sau đó can thiệp bằng cách điều khiển phanh hoặc giảm công suất động cơ. ESP kết hợp với ABS (Anti-lock Braking System) và TCS (Traction Control System) để tạo ra một hệ thống phanh tích hợp hoàn chỉnh. Các cảm biến gia tốc và cảm biến tốc độ bánh xe cung cấp dữ liệu thời gian thực cho bộ điều khiển điện tử để đưa ra quyết định điều khiển. Công nghệ này đã được chứng minh là giảm đáng kể tai nạn do mất kiểm soát xe.

3.1. Cấu trúc và thành phần chính của hệ thống ESP

Hệ thống cân bằng điện tử bao gồm bộ điều khiển ABS/ESP, cảm biến gia tốc, cảm biến tốc độ bánh xe, và bộ thuỷ lực. Bộ điều khiển ABS/ESP là trung tâm của hệ thống, xử lý dữ liệu từ các cảm biến và điều khiển áp suất phanh ở từng bánh xe. Cảm biến gia tốc bên (G200) đo lực tác động lên xe khi rẽ, giúp phát hiện trượt ngang. Cảm biến gia tốc dọc (G251) theo dõi gia tốc dọc trục xe. Cảm biến tốc độ bánh xe được lắp tại mỗi bánh để so sánh tốc độ quay của từng bánh.

3.2. Nguyên lý hoạt động của hệ thống cân bằng điện tử

Nguyên lý hoạt động của ESP dựa trên việc kiểm soát lực ma sát giữa lốp xe và mặt đường. Khi hệ thống phát hiện mất cân bằng (trượt hoặc quay), nó sẽ can thiệp phanh từng bánh xe một cách độc lập để khôi phục định hướng. Hệ thống cũng có thể giảm công suất động cơ để ngăn chặn tăng tốc độ bánh xe. Quá trình này xảy ra trong mili giây, cho phép xe ổn định nhanh và duy trì quỹ đạo mong muốn của người lái.

IV. Ứng dụng công nghệ an toàn trên xe ô tô Việt Nam

Tại Việt Nam, các xe ô tô đời mới lưu hành đã trang bị công nghệ an toàn tiên tiến như đèn thông minh và hệ thống cân bằng điện tử. Các thương hiệu ô tô quốc tế như BMW, Audi, Mercedes, Toyota, Honda đều cung cấp các phiên bản xe với công nghệ an toàn đầy đủ. Tuy nhiên, việc bảo dưỡng và sửa chữa những hệ thống này đòi hỏi kiến thức chuyên sâu và thiết bị chẩn đoán hiện đại. Các trung tâm sửa chữa ô tô chuyên nghiệp tại Việt Nam đã trang bị công cụ chẩn đoán điện tử để kiểm tra và điều chỉnh các hệ thống này. Sự phát triển của công nghệ ô tô đòi hỏi người lái phải hiểu biết về các hệ thống này để sử dụng an toàn và hiệu quả.

4.1. Tầm quan trọng của việc hiểu biết công nghệ an toàn

Hiểu biết về đèn thông minh và hệ thống cân bằng điện tử giúp người lái sử dụng xe an toàn hơn. Mỗi hệ thống có chế độ hoạt động riêng và chỉ báo cảnh báo khác nhau. Người lái cần biết cách bật/tắt các hệ thống này phù hợp với tình huống lái xe. Ví dụ, hệ thống ESP không nên tắt trong điều kiện đường ướt hoặc trơn trượt, trong khi đèn cao cần được điều chỉnh để không chói mắt các phương tiện khác. Việc kiến thức đầy đủ về các công nghệ này là yếu tố quan trọng trong an toàn giao thông.

4.2. Hướng phát triển công nghệ ô tô tại Việt Nam

Công nghệ ô tô tại Việt Nam đang phát triển nhanh chóng, với ngày càng nhiều xe mới trang bị công nghệ an toàn tiên tiến. Các trường đại học kỹ thuật như ĐH Sư phạm Kỹ thuật TP.HCM đang nghiên cứu và đào tạo các kỹ sư trong lĩnh vực này. Sự phát triển của hạ tầng kỹ thuật và nhân lực chuyên môn sẽ góp phần nâng cao chất lượng dịch vụ sửa chữa ô tô. Trong tương lai, các công nghệ tự lái bán tự động sẽ trở nên phổ biến, đòi hỏi kiến thức sâu về các hệ thống điện tử này.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. LÝ DO CHỌN ĐỀ TÀI Trong những năm gần đây, nền kinh tế của nước ta phát triển rất nhanh chóng và mạnh mẽ, để đạt được kết quả này thì có sự đóng góp rất lớn của các ngành công nghiệp, một trong số đó là ngành công nghệ kỹ thuật ô tô. Những chiếc ô tô hiện đại đang dần trở nên thông minh hơn bao giờ hết. Chúng không chỉ được hoàn thiện về kiểu dáng mà còn được trang bị những tính năng rất hiện đại giúp chiếc xe trở nên an toàn và mang lại những cảm giác trải nghiệm cực kì thú vị cho không chỉ người lái mà còn mang đến trải nghiệm cho người ngồi băng ghế sau.

Ô tô ngày càng thông minh hơn - nhiều hệ thống camera và cảm biến tích hợp khác nhau hiện có thể giúp bạn lùi xe an toàn, đỗ xe, tránh va chạm, đi đúng làn đường của mình, cảnh báo bạn có xe ở điểm mù và bổ sung tầm nhìn vào ban đêm, trong số các tính năng khác. Hệ thống Hỗ trợ Người lái Nâng cao (ADAS) có các khả năng này thường sử dụng công nghệ dựa trên tầm nhìn nhúng, RADAR và / hoặc LiDAR để liên tục giám sát môi trường bên ngoài xe. Từ những tính năng an toàn bị động như túi khí đến những tính năng an toàn chủ động như hệ thống chống bó cứng phanh ABS, hệ thống phanh tự động khẩn cấp, hệ thống phân phối lực phanh EBD. Tất cả các tính năng an toàn nói trên đều phục vụ một mục đích là để đảm bảo an toàn cho người ngồi trong xe, giảm thiểu tối đa khả năng tai nạn.

Điều này cho thấy một chiếc xe càng thông minh thì càng an toàn. Việt Nam đang càng ngày càng phát triển đồng nghĩa với việc số lượng xe ô tô lưu thông trên đường ngày một nhiều, do đó khả năng gây tai nạn càng ngày càng lớn, đó là chưa kể Việt Nam là đất nước tiêu thụ rượu bia thuộc top đầu thế giới. Theo thống kê của Bộ GTVT thì số lượng xe lưu thông vào ban ngày nhiều gấp 3 lần số lượng xe lưu thông vào ban đêm, nhưng số vụ tai nạn giao thông vào ban đêm lại cao gấp 3 lần số vụ tai nạn giao thông vào ban ngày. Có thể do nhiều nguyên nhân nhưng 2 trong những nguyên nhân chính đó là hệ thống chiếu sáng và hệ thống cân bằng điện tử 11 giúp xe bám đường và không bị trượt khi phanh gấp.

Điều này đã khiến các hãng sản xuất ô tô lớn trên thế giới không ngừng phát triển các hệ thống giúp xe an toàn hơn. Do đó em được định hướng và quyết định chọn đề tài về 2 hệ thống an toàn và hiện đại bậc nhất trên ô tô, đó là đề tài “Nghiên cứu hệ thống đèn chiếu sáng thông minh và hệ thống cân bằng điện tử trên ô tô đời mới đang lưu hành tại Việt Nam”. Từ đó nhóm em chắt lọc tài liệu giúp các bạn sinh viên có thể tiếp cận trực tiếp với những công nghệ mới thay vì tài liệu tràn lan trên internet. MỤC ĐÍCH NGHIÊN CỨU - Nghiên cứu về hệ thống đèn chiếu sáng thông minh trên ô tô - Nghiên cứu về hệ thống cân bằng điện tử trên ô tô đời mới đang lưu hành tại Việt Nam - Cung cấp tài liệu về cơ sở lý thuyết, cấu tạo và nguyên lý hoạt động của hệ thống đèn chiếu sáng thông minh và hệ thống cân bằng điện tử trên xe ô tô.

ĐỐI TƯỢNG NGHIÊN CỨU Nhóm tìm hiểu và nghiên cứu về: - Hệ thống đèn chiếu sáng thông minh - Hệ thống cân bằng điện tử 1. PHƯƠNG PHÁP NGHIÊN CỨU - Phương pháp nghiên cứu chủ yếu là phương pháp nghiên cứu lý thuyết, tìm tòi tài liệu để tổng hợp kiến thức - Vận dụng kiến thức kiếm được để có thể tìm ra hướng phát triển thêm cho hệ thống đèn chiếu sáng thông minh và hệ thống cân bằng điện tử 12 CHƯƠNG 2. HỆ THỐNG ĐÈN CHIẾU SÁNG THÔNG MINH 2. TỔNG QUAN VỀ HỆ THỐNG ĐÈN CHIẾU SÁNG Hệ thống đèn xe là một trong những bộ phận cực kỳ quan trọng trên xe, là con mắt thứ 2 của người lái.

Đèn xe không những hỗ trợ tầm nhìn cho người lái và còn là dấu hiệu để các phương tiện lưu thông khác nhận dạng chiếc xe, từ đó có thể đảm bảo tính an toàn cho người lái. Hiện nay trên ô tô gồm có các loại đèn sau: + Đèn chiếu xa ( ): Được gắn phía trước đầu xe. Cho phép người lái có tầm nhìn xa hơn, đèn có thể chiếu sáng ở tầm cao nhất định để nhìn biển báo giao thông giúp người lái chủ động xử lý các vấn đề trên đường. Vì ánh sáng phát ra từ đèn pha cao nên khi di chuyển trong trung tâm thành phố hay khu đô thị có đông phương tiện giao thông người lái cần sử dụng đèn chiếu gần để không lóa mắt đến phương tiện phía trước.

+ Đèn chiếu gần ( ): Được gắn phía trước đầu xe. Ánh sáng chiếu ở tầm gần xe và rộng ra hai bên, ánh sáng rọi xuống mặt đường giúp lái xe quan sát mặt đường dễ dàng tránh những vật cản phía trước. Khi đi trên đường cao tốc do di chuyển với tốc độ cao nên cần tầm nhìn xa, chúng ta nên chuyển sang chế độ pha để di chuyển an toàn hơn. + Đèn xi-nhan (đèn tín hiệu ): Được gắn phía trước và sau xe.

Người lái sử dụng để báo hiệu hướng đi của xe cho các phương tiện xung quanh nhận biết. Ngoài ra đèn xi- nhan còn được dùng để cảnh báo va chạm nguy hiểm khi bật công tắc Hazard (Xe gặp sự cố và bắt buộc phải đỗ trên đường, xe đang di chuyển trong trường hợp khẩn cấp,…). + Đèn sương mù ( ): Được gắn phía trước đầu xe (bên dưới cụm đèn đầu). Có công dụng tăng khả năng nhận biết cho các phương tiện giao thông ở phía trước trong điều kiện thời tiết xấu (sương mù, nhiều bụi, khói làm giảm khả năng quan sát của người lái xe).

+ Đèn kích thước: Được gắn phía sau xe. Có chức năng cảnh báo cho các phương tiện phía sau như báo vị trí khoảng cách của xe, xe phanh, xe rẽ hướng, xe đi lùi. + Trên xe còn có một số đèn khác như đèn biển số, đèn nội thất… 13 2. HỆ THỐNG TỰ BẬT ĐÈN KHI TRỜI TỐI 2.

Công tắc và cảm biến ánh sáng Khi trời bắt đầu tối hay khi xe bắt đầu chạy vào vùng có ánh sáng yếu hoặc không có ánh sáng như là đi qua hầm thì một cảm biến được gắn trên đầu bảng điều khiển, gần chân kính chắn gió (đối với hãng xe Toyota ) sẽ xác định thời điểm đèn được bật tự động và tắt đi khi xe đi vào vùng có ánh sáng đầy đủ, điều quan trọng là phải đảm bảo rẳng cảm biến ánh sáng không bị che khuất, nếu nó bị che bởi một mảnh giấy hoặc bằng tài liệu tài xế để trên táp-lô, nó sẽ cảm nhận được điều kiện ánh sáng yếu và đèn vẫn sẽ bật dù xe chạy trong điều kiện ánh sáng đầy đủ.1: Công tắc điều khiển hệ thống đèn có tự động bật đèn đầu Một số vị trí có thể tìm thấy cảm biến ánh sáng trên xe ô tô: - Gắn trên kính chắn gió bên cạnh cảm biến mưa - Gắn sau gương chiếu hậu - Trên táp-lo dưới chân kính chắn gió Hình 2.2: Một số vị trí của cảm biến ánh sáng đặt trên ô tô 14 2. Chức năng Nguyên nhân: khi đi trên đường cao tốc, đường vắng hay đoạn đường thiếu sáng người lái thường bật đèn pha để tăng khả năng quan sát phía trước. Nhưng khi đi vào trong thành phố hay khu dân cư người lái thường quên chuyển sang đèn chiếu gần làm cho người điều khiển phương tiện phía trước chói mắt, giảm khả năng quan sát của người lái từ đó gây ra những tai nạn đáng tiếc. Giải pháp: dùng cảm biến ánh sáng để nhận biết có xe đi ngược chiều, từ đó cảm biến gửi tín hiệu về mạch điều khiển để điều khiển đèn pha thành đèn cốt Kết quả: giảm thao tác đối với người lái từ đó giúp người lái tập trung quan sát hoạt động trên đường, giảm các tai nạn xảy ra không đáng có.

Hệ thống đèn đầu tự động gồm 2 chức năng: - Đèn đầu sẽ tự động được bật khi môi trường ánh sáng xung quanh xe không đảm bảo điều kiện lái xe. - Hệ thống tự động chuyển pha-cốt 2. Nguyên lý hoạt động: Cảm biến ánh sáng sẽ tự động xác định độ mạnh yếu ánh sáng xung quanh xe khi xe đang hoạt động, (thường thì trong khoảng 0,0001 lux đến 40 lux), từ đó cảm biến sẽ phát ra một tín hiệu xung. Tín hiệu được gửi về bộ điều khiển ECU, khi nhận thấy không đảm bảo điều kiện ánh sáng quan sát của xe, ECU kích hoạt Relay để bật đèn đầu sáng lên và sẽ tắt đi khi có đủ ánh sáng.

Ở chế độ Auto xe di chuyển ở tốc độ cao ECU tự động bật đèn pha, nhưng khi xe đối diện chiếu ánh sáng vào cảm biến quang được đặt sau kính chắn gió, tín hiệu cảm biến được gửi về ECU, ECU ngưng cấp nguồn đến Relay đèn pha khi đó đèn pha tắt. Ưu điểm: - Khi đi vào hầm tối giúp tránh đi việc người lái quên bật đèn đầu. - Giảm tiêu hao điện năng của bình ắc quy khi người lái quên tắt đèn đầu. 15 - Tự động bật tắt đèn pha giúp giảm thao tác cho người lái và tránh chói mắt người lái đối diện.3: Hệ thống đèn đầu tự động 2.

HỆ THỐNG ĐÈN LIẾC ĐỘNG VÀ ĐÈN CHIẾU GÓC. Đèn liếc động (Adaptive Front Light System) Một trong nhiều nguyên nhân gây ra các tai nạn ở các cung đường đèo khúc khủy hay đường thôn quê ngõ ngách với hàng cây rậm rạp 2 bên đó chính là thiếu ánh sáng vào khu vực cần quan sát vì xe chỉ có thể chiếu ánh sáng thẳng mà không thể chiếu sáng theo cung đường cua để người lái có thể phản ứng khi có những trường hợp bất ngờ xảy ra. Hiện nay đã có rất nhiều phương pháp được đưa ra để giải quyết vấn đề này, dùng phụ kiện trợ sáng để mở rộng vùng chiếu sáng hay điều chỉnh ánh sáng động theo vòng cua của xe. Để tiết kiệm chi phí và không chiếm diện tích phần đầu xe ô tô, phương pháp tối ưu đó chính là điều chỉnh ánh sáng theo vô lăng người lái.

Cấu tạo Hình 2.4: Sơ đồ cấu tạo cụm đèn Bi-xenon 16 - Hệ thống đèn bi-xenon: Gương cầu, bộ chuyển đổi pha-cốt, cơ cấu dẫn động, bóng xenon, đế đèn.
