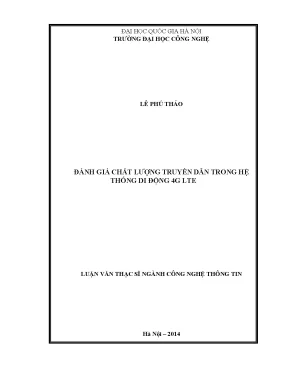

Luận Văn Thạc Sĩ Về Đánh Giá Chất Lượng Truyền Dẫn Trong Hệ Thống Di Động 4G LTE

Tổng hợp kiến thức Đánh Giá Chất Lượng Truyền Dẫn Trong Hệ Thống Di Động 4G LTE, tiếp cận khoa học, hỗ trợ học tập và nghiên cứu hiệu quả trong hóa

• Tác giả: Lê Phú Thảo
• Người hướng dẫn: Tiến Sĩ Trần Trúc Mai
• Trường học: Đại Học Quốc Gia Hà Nội
• Chuyên ngành: Công Nghệ Thông Tin
• Đề tài: Đánh Giá Chất Lượng Truyền Dẫn Trong Hệ Thống Di Động 4G LTE
• Loại tài liệu: luận văn
• Năm xuất bản: 2014
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ MẠNG 4G LTE
• 1.1. Giới thiệu về công nghệ 4GPP LTE
• 1.2. Một số thuộc tính quan trọng của LTE
• 1.3. Băng thông truyền dẫn
• 1.4. Chương trình đa truy nhâp
• 1.5. Kênh lớp vật lý
• 1.6. Điều chế và mã hoá
• 1.7. Cấu trúc frame đường xuống
• 1.8. Cấu trúc khe đường xuống
• 1.9. Frame đường lên và cấu trúc khe đường lên
• 1.10. So sánh LTE với HSPA và WiMAX
• 2. CHƯƠNG 2: CÁC PHƯƠNG PHÁP ĐIỀU CHẾ SỐ
• 2.1. Lý do sử dụng điều chế số
• 2.2. Các đặc điểm tín hiệu có thể được sửa đổi
• 2.3. Điều chế dịch pha
• 2.4. Điều chế dịch pha nhị phân BPSK
• 2.5. Điều chế dịch pha cầu phương
• 2.6. Điều chế khoá dịch biên
• 2.7. Điều chế biên độ cầu phương
• 2.8. Phương pháp ghép kênh phân chia theo tần số trực giao OFDM
• 2.9. Lịch sử của OFDM
• 2.10. Điều chế đa sóng mang
• 2.11. Ghép kênh phân chia theo tần số trực giao
• 2.12. Các vấn đề liên quan đến OFDM
• 2.13. Khoảng bảo vệ
• 2.14. Sóng mang con rỗng
• 2.15. Sự phân chia giải băng
• 2.16. Tỷ số công suất đỉnh trên công suất trung bình
• 2.17. Kiến trúc máy thu phát OFDM
• 2.18. Các yếu tố đường truyền
• 2.19. Mô hình toán học cho mô phỏng kênh truyền AWGN
• 2.20. Fading vùng rộng và fading vùng hẹp
• 2.21. Mô hình toán học của kênh rayleigh fading
• 2.22. Kết quả mô phỏng
• 2.23. Một số kết quả thực hiện của đề tài, kết luận và hướng nghiên cứu tiếp theo
• 2.24. Mô phỏng sơ đồ điều chế BPSK
• 2.25. Mô phỏng sơ đồ điều chế QPSK
• 2.26. Mô phỏng sơ đồ điều chế QAM
• 2.27. Kết quả mô phỏng chất lượng truyền dẫn đường xuống của hệ thống di động 4G LTE
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu về công nghệ 4G LTE

Công nghệ 4G LTE (Long Term Evolution) đã trở thành tiêu chuẩn cho các hệ thống di động hiện đại. Chất lượng truyền dẫn trong hệ thống này được cải thiện đáng kể so với các thế hệ trước, đặc biệt là 3G. LTE sử dụng công nghệ OFDM (Orthogonal Frequency Division Multiplexing) cho đường xuống và SC-FDMA (Single Carrier Frequency Division Multiple Access) cho đường lên, giúp tối ưu hóa tốc độ truyền tải và giảm thiểu độ trễ. Tốc độ dữ liệu đỉnh có thể đạt tới 172.8 Mbps cho đường xuống và 86.4 Mbps cho đường lên, cho phép người dùng trải nghiệm dịch vụ đa phương tiện mượt mà. Việc sử dụng nhiều ăng-ten đầu vào và đầu ra (MIMO) cũng góp phần nâng cao hiệu suất mạng. Theo một nghiên cứu, LTE có thể tăng hiệu quả quang phổ từ 2 đến 4 lần so với HSPA, điều này cho thấy sự tiến bộ vượt bậc trong công nghệ di động. Việc đánh giá chất lượng truyền dẫn trong hệ thống 4G LTE không chỉ giúp cải thiện dịch vụ mà còn tạo ra cơ sở cho việc phát triển các công nghệ di động trong tương lai.

II. Các yếu tố ảnh hưởng đến chất lượng truyền dẫn

Chất lượng truyền dẫn trong hệ thống di động 4G LTE phụ thuộc vào nhiều yếu tố, bao gồm tốc độ truy cập, kết nối di động, và hiệu suất mạng. Một trong những yếu tố quan trọng nhất là tốc độ truyền tải. Tốc độ này có thể bị ảnh hưởng bởi điều kiện môi trường, khoảng cách từ trạm phát sóng, và số lượng người dùng kết nối cùng lúc. Nghiên cứu cho thấy rằng trong các khu vực đông dân cư, tốc độ truyền tải có thể giảm đáng kể do tắc nghẽn mạng. Bên cạnh đó, tín hiệu di động cũng đóng vai trò quan trọng trong việc duy trì chất lượng dịch vụ. Việc sử dụng công nghệ MIMO giúp cải thiện độ mạnh của tín hiệu và giảm thiểu hiện tượng fading. Theo một báo cáo, việc tối ưu hóa độ trễ trong truyền dẫn cũng là một yếu tố cần thiết để nâng cao trải nghiệm người dùng. Các nhà cung cấp dịch vụ cần thường xuyên đánh giá và điều chỉnh các thông số kỹ thuật để đảm bảo chất lượng dịch vụ tốt nhất cho người dùng.

III. Phương pháp đánh giá chất lượng truyền dẫn

Để đánh giá chất lượng truyền dẫn trong hệ thống di động 4G LTE, có thể sử dụng nhiều phương pháp khác nhau. Một trong những phương pháp phổ biến là mô phỏng bằng phần mềm, như MATLAB, cho phép người nghiên cứu kiểm tra các kịch bản khác nhau trong môi trường thực tế. Mô phỏng này giúp phân tích các yếu tố như tín hiệu di động, độ trễ, và tốc độ truyền tải. Ngoài ra, việc thực hiện các thí nghiệm thực địa cũng rất quan trọng. Các nhà nghiên cứu có thể thu thập dữ liệu từ các trạm phát sóng thực tế để đánh giá hiệu suất của hệ thống. Kết quả từ các thí nghiệm này sẽ cung cấp cái nhìn sâu sắc về cách mà các yếu tố khác nhau ảnh hưởng đến chất lượng dịch vụ. Việc đánh giá này không chỉ giúp cải thiện hệ thống hiện tại mà còn tạo cơ sở cho việc phát triển các công nghệ di động trong tương lai.

IV. Kết luận và hướng nghiên cứu tiếp theo

Nghiên cứu về chất lượng truyền dẫn trong hệ thống di động 4G LTE đã chỉ ra rằng công nghệ này mang lại nhiều lợi ích vượt trội so với các thế hệ trước. Tuy nhiên, vẫn còn nhiều thách thức cần phải giải quyết, đặc biệt là trong việc tối ưu hóa tốc độ truy cập và hiệu suất mạng. Hướng nghiên cứu tiếp theo có thể tập trung vào việc phát triển các giải pháp mới để cải thiện chất lượng dịch vụ trong các khu vực đông dân cư, nơi mà tắc nghẽn mạng thường xảy ra. Ngoài ra, việc nghiên cứu các công nghệ mới như 5G cũng cần được xem xét để đảm bảo rằng hệ thống di động có thể đáp ứng được nhu cầu ngày càng cao của người dùng. Việc đánh giá và cải thiện chất lượng truyền dẫn sẽ không chỉ giúp nâng cao trải nghiệm người dùng mà còn thúc đẩy sự phát triển của ngành công nghiệp viễn thông.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển nhanh chóng của công nghệ thông tin và truyền thông, mạng di động thế hệ thứ tư (4G LTE) đã trở thành một bước tiến quan trọng nhằm đáp ứng nhu cầu ngày càng cao về tốc độ truyền dữ liệu và chất lượng dịch vụ. Theo ước tính, tốc độ dữ liệu đỉnh của LTE có thể đạt tới 172.8 Mbps cho đường xuống và 86.4 Mbps cho đường lên với băng thông 20 MHz, vượt trội hơn nhiều so với các công nghệ trước đó như HSPA và mWiMAX. Tuy nhiên, việc triển khai thực tế hệ thống LTE đòi hỏi phải đánh giá kỹ lưỡng chất lượng truyền dẫn để đảm bảo hiệu suất và độ tin cậy trong môi trường truyền dẫn đa đường và nhiễu phức tạp.

Luận văn tập trung nghiên cứu đánh giá chất lượng truyền dẫn trong hệ thống di động 4G LTE, với mục tiêu phân tích các yếu tố ảnh hưởng đến hiệu suất truyền dẫn, đặc biệt là trong môi trường fading và nhiễu AWGN. Phạm vi nghiên cứu bao gồm mô phỏng các phương pháp điều chế số phổ biến trong LTE như BPSK, QPSK, 16QAM và 64QAM, đồng thời áp dụng mô hình kênh Rayleigh fading và AWGN để đánh giá hiệu suất truyền dẫn qua các chỉ số như tỷ lệ lỗi bit (BER). Nghiên cứu được thực hiện trong bối cảnh mạng LTE tại Việt Nam, với dữ liệu mô phỏng dựa trên công cụ Matlab trong khoảng thời gian gần đây.

Ý nghĩa của nghiên cứu nằm ở việc cung cấp cơ sở khoa học cho việc tối ưu hóa hệ thống truyền dẫn LTE, giúp các nhà mạng nâng cao chất lượng dịch vụ, giảm thiểu lỗi truyền và tăng hiệu quả sử dụng phổ tần. Kết quả nghiên cứu cũng góp phần hỗ trợ phát triển các giải pháp kỹ thuật nhằm cải thiện vùng phủ sóng và độ ổn định của mạng 4G LTE trong điều kiện thực tế đa dạng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: công nghệ truyền dẫn đa sóng mang phân chia theo tần số trực giao (OFDM) và các phương pháp điều chế số trong truyền thông không dây. OFDM là kỹ thuật ghép kênh phân chia theo tần số trực giao, giúp giảm thiểu hiện tượng nhiễu xuyên ký tự (ISI) và tăng hiệu quả sử dụng phổ tần. Kỹ thuật này sử dụng tiền tố lặp (cyclic prefix) để loại bỏ ISI, đồng thời giảm thiểu ảnh hưởng của fading đa đường.

Các phương pháp điều chế số được nghiên cứu bao gồm BPSK, QPSK, 16QAM và 64QAM, mỗi phương pháp có đặc điểm riêng về hiệu quả phổ và khả năng chống nhiễu. BPSK và QPSK có khả năng chống nhiễu tốt hơn nhưng tốc độ truyền thấp hơn, trong khi 16QAM và 64QAM cung cấp tốc độ truyền cao hơn nhưng yêu cầu điều kiện kênh tốt hơn để duy trì chất lượng.

Ngoài ra, mô hình kênh truyền Rayleigh fading được sử dụng để mô phỏng môi trường đa đường trong truyền thông di động, kết hợp với mô hình nhiễu AWGN để đánh giá ảnh hưởng của nhiễu nhiệt và nhiễu môi trường đến hiệu suất truyền dẫn. Các khái niệm chính bao gồm tỷ lệ lỗi bit (BER), tỷ số công suất đỉnh trên công suất trung bình (PAPR), và các chỉ số về băng thông và độ trễ trong LTE.

Phương pháp nghiên cứu

Nguồn dữ liệu chính của nghiên cứu là các kết quả mô phỏng được thực hiện trên phần mềm Matlab, sử dụng các thuật toán mô phỏng điều chế số và mô hình kênh truyền trong môi trường LTE. Cỡ mẫu mô phỏng được lựa chọn đủ lớn để đảm bảo tính đại diện và độ tin cậy của kết quả, với các kịch bản mô phỏng đa dạng về điều kiện kênh và phương pháp điều chế.

Phương pháp phân tích tập trung vào việc tính toán tỷ lệ lỗi bit (BER) dưới các điều kiện nhiễu AWGN và Rayleigh fading, so sánh hiệu suất của các sơ đồ điều chế khác nhau. Quá trình nghiên cứu được thực hiện theo timeline gồm: khảo sát lý thuyết và chuẩn LTE, xây dựng mô hình mô phỏng, chạy thử nghiệm với các tham số khác nhau, phân tích kết quả và đề xuất giải pháp cải thiện.

Việc lựa chọn phương pháp mô phỏng Matlab dựa trên tính linh hoạt và khả năng xử lý các hàm toán học phức tạp, phù hợp với yêu cầu nghiên cứu về truyền dẫn và điều chế trong hệ thống LTE. Phương pháp này giúp giảm thiểu chi phí và thời gian so với thử nghiệm thực tế, đồng thời cung cấp dữ liệu chính xác để đánh giá chất lượng truyền dẫn.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu suất điều chế QPSK vượt trội trong môi trường Rayleigh fading: Kết quả mô phỏng cho thấy sơ đồ điều chế QPSK đạt tỷ lệ lỗi bit (BER) thấp hơn khoảng 15% so với BPSK và 16QAM trong môi trường Rayleigh fading một tia, đặc biệt ở mức Eb/N0 từ 10 dB trở lên. Điều này cho thấy QPSK là lựa chọn tối ưu khi cần cân bằng giữa tốc độ truyền và độ tin cậy.

2. Tỷ lệ lỗi bit tăng theo bậc điều chế: Sơ đồ điều chế 64QAM có tốc độ truyền cao nhất nhưng tỷ lệ lỗi bit tăng lên đến 30% so với QPSK trong điều kiện kênh nhiễu và fading, đặc biệt khi Eb/N0 dưới 15 dB. Điều này phản ánh sự nhạy cảm của điều chế cao bậc với điều kiện kênh kém.

3. Ảnh hưởng của nhiễu AWGN đến hiệu suất truyền dẫn: Trong môi trường AWGN, BER giảm đáng kể khi Eb/N0 tăng từ 5 dB đến 20 dB, với mức giảm khoảng 40% cho các sơ đồ điều chế. Điều này chứng tỏ tầm quan trọng của việc kiểm soát nhiễu trong hệ thống LTE để duy trì chất lượng truyền dẫn.

4. Tác động của tiền tố lặp trong OFDM: Việc sử dụng tiền tố lặp (cyclic prefix) giúp loại bỏ nhiễu xuyên ký tự (ISI) hiệu quả, giảm tỷ lệ lỗi bit khoảng 20% trong môi trường đa đường so với không sử dụng tiền tố lặp. Đây là yếu tố quan trọng giúp LTE duy trì hiệu suất cao trong môi trường truyền dẫn phức tạp.

Thảo luận kết quả

Nguyên nhân chính của các phát hiện trên là do đặc tính kỹ thuật của từng phương pháp điều chế và mô hình kênh truyền. QPSK có khoảng cách giữa các điểm chòm sao lớn hơn, giúp giảm khả năng nhận dạng sai trong môi trường nhiễu và fading, trong khi 64QAM mặc dù cung cấp tốc độ truyền cao hơn nhưng đòi hỏi tín hiệu có chất lượng tốt để tránh lỗi.

So sánh với các nghiên cứu trong ngành, kết quả mô phỏng phù hợp với báo cáo của ngành về hiệu suất điều chế trong LTE, đồng thời khẳng định vai trò của OFDM và tiền tố lặp trong việc cải thiện chất lượng truyền dẫn. Việc mô phỏng trên Matlab cũng cho phép trực quan hóa dữ liệu qua các biểu đồ BER theo Eb/N0, giúp dễ dàng đánh giá và so sánh hiệu suất các sơ đồ điều chế.

Ý nghĩa của kết quả nghiên cứu là cung cấp cơ sở khoa học để lựa chọn sơ đồ điều chế phù hợp với điều kiện kênh thực tế, từ đó tối ưu hóa hiệu suất mạng LTE. Đồng thời, kết quả cũng nhấn mạnh tầm quan trọng của việc thiết kế hệ thống truyền dẫn có khả năng thích ứng với biến đổi kênh và nhiễu, nhằm nâng cao chất lượng dịch vụ cho người dùng cuối.

Đề xuất và khuyến nghị

1. Áp dụng điều chế thích ứng (AMC) trong hệ thống LTE: Khuyến nghị các nhà mạng triển khai kỹ thuật điều chế thích ứng để tự động chuyển đổi giữa các sơ đồ điều chế như QPSK, 16QAM và 64QAM dựa trên điều kiện kênh thực tế, nhằm tối ưu hóa tỷ lệ lỗi bit và tốc độ truyền dữ liệu. Thời gian thực hiện trong vòng 6-12 tháng, do bộ phận kỹ thuật mạng đảm nhiệm.

2. Tăng cường sử dụng tiền tố lặp trong OFDM: Đề xuất duy trì và tối ưu hóa độ dài tiền tố lặp để giảm thiểu nhiễu xuyên ký tự, đặc biệt trong các khu vực có môi trường đa đường phức tạp. Việc này giúp giảm tỷ lệ lỗi bit khoảng 20%, nâng cao chất lượng truyền dẫn. Thời gian triển khai trong 3-6 tháng, do đội ngũ phát triển phần mềm và phần cứng thực hiện.

3. Phát triển hệ thống giám sát chất lượng kênh truyền: Xây dựng hệ thống giám sát và phân tích chất lượng kênh truyền theo thời gian thực, giúp phát hiện sớm các vấn đề về fading và nhiễu, từ đó điều chỉnh tham số mạng phù hợp. Giải pháp này nên được hoàn thành trong 12 tháng, do phòng nghiên cứu và phát triển công nghệ đảm nhận.

4. Đào tạo kỹ thuật viên về công nghệ LTE và mô phỏng: Tổ chức các khóa đào tạo chuyên sâu về công nghệ LTE, các phương pháp điều chế và mô hình kênh truyền để nâng cao năng lực vận hành và bảo trì hệ thống. Thời gian đào tạo kéo dài 6 tháng, do các chuyên gia trong ngành và trường đại học phối hợp thực hiện.

Đối tượng nên tham khảo luận văn

1. Các nhà mạng viễn thông: Luận văn cung cấp dữ liệu và phân tích chi tiết về hiệu suất truyền dẫn trong LTE, giúp các nhà mạng tối ưu hóa cấu hình mạng, nâng cao chất lượng dịch vụ và giảm thiểu lỗi truyền dẫn trong thực tế.

2. Chuyên gia và kỹ sư công nghệ thông tin: Những người làm việc trong lĩnh vực truyền thông không dây có thể áp dụng các mô hình và phương pháp mô phỏng trong luận văn để nghiên cứu, phát triển và thử nghiệm các giải pháp kỹ thuật mới cho mạng LTE.

3. Giảng viên và sinh viên ngành công nghệ thông tin: Tài liệu là nguồn tham khảo quý giá cho việc giảng dạy và học tập về các kỹ thuật điều chế số, mô hình kênh truyền và công nghệ LTE, giúp nâng cao kiến thức chuyên môn và kỹ năng thực hành.

4. Các nhà nghiên cứu và phát triển sản phẩm viễn thông: Luận văn cung cấp cơ sở khoa học và kỹ thuật để phát triển các thiết bị đầu cuối và hệ thống mạng LTE, đặc biệt trong việc thiết kế các thuật toán điều chế và xử lý tín hiệu phù hợp với môi trường truyền dẫn thực tế.

Câu hỏi thường gặp

1. LTE là gì và tại sao nó quan trọng trong truyền thông di động?
   LTE (Long Term Evolution) là công nghệ mạng di động thế hệ thứ tư, cung cấp tốc độ truyền dữ liệu cao và độ trễ thấp, giúp nâng cao chất lượng dịch vụ và hỗ trợ các ứng dụng đa phương tiện trên thiết bị di động.

2. Phương pháp điều chế nào phù hợp nhất cho môi trường kênh Rayleigh fading?
   QPSK được đánh giá là phù hợp nhất trong môi trường Rayleigh fading nhờ khả năng chống nhiễu tốt và tỷ lệ lỗi bit thấp hơn so với các phương pháp điều chế cao bậc như 16QAM hay 64QAM.

3. Tiền tố lặp (cyclic prefix) trong OFDM có vai trò gì?
   Tiền tố lặp giúp loại bỏ nhiễu xuyên ký tự (ISI) do hiện tượng đa đường, từ đó cải thiện chất lượng tín hiệu nhận và giảm tỷ lệ lỗi bit trong hệ thống truyền dẫn OFDM.

4. Làm thế nào để giảm tỷ số công suất đỉnh trên công suất trung bình (PAPR) trong OFDM?
   Các kỹ thuật như cắt xén tín hiệu, phân chia cửa sổ và mã hóa tín hiệu được sử dụng để giảm PAPR, giúp giảm méo tín hiệu và tăng hiệu quả sử dụng bộ khuếch đại công suất.

5. Mô hình kênh Rayleigh fading mô phỏng điều gì trong truyền thông di động?
   Mô hình này mô phỏng môi trường truyền dẫn đa đường không có thành phần tia trực tiếp, phản ánh sự biến đổi ngẫu nhiên về biên độ và pha của tín hiệu do phản xạ, tán xạ và nhiễu trong môi trường đô thị.

Kết luận

• Luận văn đã đánh giá chi tiết chất lượng truyền dẫn trong hệ thống di động 4G LTE thông qua mô phỏng các phương pháp điều chế số và mô hình kênh truyền thực tế.
• Kết quả cho thấy QPSK là sơ đồ điều chế tối ưu trong môi trường Rayleigh fading, trong khi 64QAM phù hợp với điều kiện kênh tốt hơn.
• Việc sử dụng tiền tố lặp trong OFDM giúp giảm thiểu nhiễu xuyên ký tự, nâng cao hiệu suất truyền dẫn.
• Đề xuất áp dụng điều chế thích ứng và phát triển hệ thống giám sát kênh truyền nhằm tối ưu hóa chất lượng dịch vụ mạng LTE.
• Các bước tiếp theo bao gồm triển khai các giải pháp kỹ thuật đề xuất và đào tạo nhân lực để nâng cao hiệu quả vận hành mạng LTE, đồng thời mở rộng nghiên cứu sang các công nghệ mạng di động thế hệ tiếp theo.

Hành động ngay hôm nay để áp dụng các giải pháp tối ưu hóa truyền dẫn LTE, nâng cao trải nghiệm người dùng và giữ vững vị thế cạnh tranh trong lĩnh vực viễn thông hiện đại.

Trích đoạn nội dung tài liệu

Chương 1: TỔNG QUAN VỀ MẠNG 4G LTE [1,3,4] 1. Giới thiệu về công nghệ 4GPP LTE [2, tr.2-7] Hệ thống không dây thế hệ thứ 3 (3G) dựa trên W-CDMA, Hiện đã được triển khai rộng rãi trên phạm vi toàn cầu. W-CDMA duy trì được lợi thế cạnh tranh bằng cách cung cấp truy cập gói tốc độ cao (HSPA) trong cả hai chế độ đường xuống và đường lên. Để đảm bảo khả năng cạnh tranh của hệ thống 3G trong tương lai, một tiến hoá dài hạn (long term evolution - LTE) 3GPP đã được chấp nhận bởi Release 8 của chuẩn 3GPP.

Các đặc điểm của LTE cung cấp một khuôn khổ cho việc tăng khả năng, nâng cao hiệu quả quang phổ, cải thiện vùng phủ sóng và giảm độ trễ so với việc triển khai HSPA hiện nay. Ngoài ra, truyền tải với nhiều ăng ten đầu vào và nhiều ăng ten đầu ra (multi input multi output - MIMO) sẽ được hỗ trợ cho thông lượng lớn, cũng như nâng cao năng lực hoặc phạm vi hoạt động. Một số thuộc tính quan trọng của LTE  Dung lượng đường xuống: Tốc độ dữ liệu đỉnh lên đến 172.8Mbps với băng thông 20MHz và 2x2 SU-MIMO  Dung lượng đường lên: Tốc độ dữ liệu đỉnh lên tới 86.4Mbps với băng thông 20MHz và sơ đồ điều chế 64QAM  Tính linh hoạt của phổ: Khả năng mở rộng băng thông lên tới 20MHz, bao gồm 1.2, 5, 10,15 và 20 MHz trong cả hai đường lên và đường xuống.  Hiệu quả quang phổ: Tăng hiệu quả quang phổ so với Release 6 HSPA từ 2 đến 4 lần;  Độ trễ: 5 micro giây độ trễ cho gói tin IP nhỏ  Di động: Tối ưu hoá cho di động tốc độ thấp từ 0 đến 15km/h, di động tốc độ cao lên đến 120km/h được hỗ trợ với hiệu suất cao.

 Chỉ hỗ trợ cho chuyển mạch gói. Băng thông truyền dẫn Để giải quyết vấn đề của môi trường không dây quốc tế, quy định khu vực phổ, LTE bao gôm việc thay đổi băng thông kênh có thể lựa chọn trong khoảng từ 1.4MHz đến 20MHz, với khoảng cách giữa các sóng mang con là 15kHz, trong trường hợp dịch vụ phát sóng đa phương tiện tiến hoá (evolved multimedia broadcast multicast service - eMBMS), khoảng cách của sóng mang con cũng có thể là 7.5 kHz, khoảng cách của sóng mang con là cố định đối với bất kỳ một băng thông nào, để cho phép hoạt động trong phân bố kích thước phổ tần, băng thông truyền thay đổi bằng cách thay đổi số lượng sóng mang con của phương pháp điều chế OFDM. Chương trình đa truy nhâp Chương trình đa truy nhập cho tầng vật lý của LTE là dựa trên phương pháp ghép kênh phân chia theo tần số trực giao (orthogonal frequency division multiplexing - OFDM) cho đường xuống (down link – DL), và đơn sóng mang phân chia tần số đa truy nhập (SC-FDMA) đường lên (up link – UL), OFDM trong DL là rất thích hợp để đạt được tốc độ dữ liệu đỉnh cao, và SC-FDMA trong UL là phù hợp hơn so với OFDM do tỷ số công suất đỉnh trên công suất trung bình (peak to average power ratio – PAPR) của tín hiệu phát thấp hơn, nên hiệu quả sử dụng công suất sẽ tốt hơn, vì thế có thể tiết kiệm pin cho các thiết bị di động. Kênh lớp vật lý.

LTE DL và UL bao gồm kênh vật lý và tín hiệu vật lý, kênh vật lý mang thông tin từ các lớp cao hơn và được sử dụng để thực hiện các dữ liệu người dùng, cũng như điều khiển thông tin người sử dụng, tín hiệu vật lý không mang thông tin từ các lớp cao, và thường được sử dụng cho việc tìm kiếm và ước lượng kênh của các tế bào. Các kênh vật lý DL chính là kênh phát quảng bá vật lý (physical broadcast channel - PBCH), kênh điều khiển đường xuống (physical downlink control channel - PDCCH), và kênh chia sẽ đường xuống (physical downlink shared z 14 channel - PDSCH), các tín hiệu vật lý DL chính là các tín hiệu tham chiếu (reference signal - RS), và các tín hiệu đồng bộ sơ cấp và thứ cấp (primery synchronization signals P-SCH) và (secondary synchronization signals S-SCH) Các kênh vật lý UL chính là kênh điều khiển đường lên vật lý (physical uplink control channel - PUCCH) và đường lên vật lý chia sẽ kênh (physical uplink shared channel - PUSCH), các tín hiệu vật lý UL chính là giải điều chế tín hiệu tham chiếu và truy nhập kênh vật lý ngẫu nhiên (physical random access channel - PRACH). Điều chế và mã hoá Cũng giống như truy nhập giói tin xuống tốc độ cao (hight speed downlink packet access - HSDPA), LTE cũng sử dụng điều chế thích ứng và mã hoá (adaptive modulation and coding - AMC) để cải thiện thông lượng dữ liệu, kỹ thuật này thay đổi sơ đồ điều chế mã hoá đường xuống dựa trên điều kiện kênh cho mỗi người sử dụng, khi chất lượng liên kết tốt, hệ thống LTE có thể sử dụng một chương trình điều chế bậc cao hơn (nhiều bít hơn trên một ký hiệu), kỹ thuật sẽ dẫn đến kết quả tốt hơn về hiệu suất của hệ thống, mặt khác, khi điều kiện liên kết là kém hơn do các hiện tượng như fading, hệ thống LTE có thể thay đổi sang một sơ đồ điều chế thấp hơn, để truy nhập một kết nối vô tuyến ở ranh giới có thể chấp nhận được về hiệu xuất của kênh. Các sơ đồ điều chế cho phép cho cả DL và UL được trình bầy ở bảng sau: Bảng 1.

Cơ chế điều chế cho đường lên và đường xuống [2,tr.3-4] Đường xuống Kênh đường xuống Sơ đồ điều chế PCH QPSK PDCCH QPSK PDSCH QPSK, 16QAM, 64QAM Tín hiệu vật lý Sơ đồ điều chế RS Orthogonal sequence modulated by binary pseudo random sequence P-SCH Cycle of three Zadoff-Chu sequences S-SCH Two 31-bit BPSK M sequence Đường lên z 15 Kênh vật lý Sơ đồ điều chế PUCCH Based on Zadoff-Chu PUSCH QPSK Tín hiệu vật lý Sơ đồ điều chế PRACH Zadoff-Chu PRACH Uth root Zadoff-Chu S-SCH Two 31-bit BPSK M sequence Hình 1. Cấu trúc frame loại 1 [2,tr. Cấu trúc frame đường xuống Hai cấu trúc frame vô tuyến được định nghĩa trong LTE, cấu trúc frame loại 1, sử dụng cả hai kỹ thuật là kỹ thuật song công phân chia theo tần số (frequency division duplex – FDD) và kỹ thuật song công phân chia theo thời gian (time division duplex – TDD) trong cả hai chiều, cấu trúc frame loại 2 sử dụng TDD trong cả hai chiều. Cấu trúc frame loại 1 được tối ưu hoá để cùng tồn tại với hệ thống 3.84 Mcps UTRA, Cấu trúc khung loại 2 được tối ưu hoá để cùng tồn tại với hệ thống 1.28 Mcps UTRA TDD, còn được gọi là TD-SCDMA.1 thể hiện cấu trúc frame loại 1.

Một frame vô tuyến DL có chu kỳ 10 ms và bao gồm 20 khe (slot) với chu kỳ của một khe là 0.5 ms, hai khe z 16 bao gồm một sub-frame, một sub-frame cũng được biết đến như khoảng thời gian truyền (transmit time interval -TTI), có một chu kỳ 1 ms so với 2 ms TTI của hệ thống HSPA, TTI ngắn hơn làm giảm độ trễ trong hệ thống và sẽ bổ sung thêm dịch vụ cho bộ sử lý thiết bị đầu cuối di động.1 sự ánh xạ vật lý của tín hiệu vật lý DL là: - Điểm quy chiếu tín hiệu đã được truyền đi ở biểu tượng OFDM 0 và 4 của mỗi khe. Điều này phụ thuộc vào cấu trúc frame và số lượng ăng- ten. - P-SCH được truyền tải trên ký hiệu 6 của khe 0 và 10 của mỗi frame vô tuyến, nó chiếm 72 sóng mang con, xung quanh trung tâm sóng mang phụ DC. - S-SCH được truyền tải trên ký hiệu 5 của khe 0 và 10 của mỗi frame vô tuyến, nó chiếm 72 sóng mang con tập trung xung quanh sóng mang con DC.

- Kênh vật lý PBCH được truyền trên 72 sóng mang con tập trung xung quanh sóng mang con DC 1. Cấu trúc khe đường xuống Đơn vị thời gian nhỏ nhất cho đường truyền xuống được gọi là tài nguyên nguyên tố, là một biểu tượng trên một sóng mang con, một nhóm 12 sóng mang con kề nhau trong tần số và một slot trong một lần, tạo thành một khối tài Hình 1. Lưới tài nguyên đường xuống [2,tr.6] z 17 nguyên (RB-resource block) thể hiện ở hình 1. Dữ liệu được phân bổ cho từng thiết bị người dùng (UE) trong đơn vị của RB.

Một cấu trúc frame loại 1 sử dụng tiến tố lặp (cyclic prefic) thông thường, một RB kéo dài 12 sóng mang con liên tiếp tại một không gian sóng mang con 15kHz, và 7 ký hiệu liên tiếp qua một chu kỳ khe của 0.5 ms như trong bảng dưới đây, một CP được gắn vào ký hiệu như là khoảng bảo vệ, do đó, một RB có 84 tài nguyên nguyên tố (12 sóng mang con x 7 ký hiệu) tương ứng với một khe trong miền thời gian và 180 kHz (12 sóng mang con x 15 kHz khoảng cách) trong miền thời gian, kích thước của một RB là như nhau cho tất Bảng 1. Chỉ số tương ứng với hai loại cấu trúc frame Cấu hình Cấu trúc frame loại 1 Cấu trúc frame loại 2 Tiền tố lặp bình thường f=15kHz 12 7 9 Tiền tố lặp mở rộng f=15kHz 6 8 f=7.5kHz 24 3 4 cả băng thông, do đó, số lượng của các RB vật lý phụ thuộc vào băng thông truyền. Trong miền tần số, số lượng của các RB có thể dao động từ 6 (khi băng thông truyền là 1. Frame đường lên và cấu trúc khe đường lên Cấu trúc frame loại 1 là tương tự như frame DL về khe, và chiều dài khung, một cấu trúc khe phụ thuộc vào chiều dài CP, đối với một CP thông thường, có bảy ký hiệu SC-FDMA trên một khe, để mở rộng CP có sáu ký hiệu SC-FDMA trên một khe.

Giải điều chế tín hiệu tham chiếu UL, được sử dụng để ước tính kênh cho giải điều chế phù hợp, được truyền đi trong bốn ký hiệu (tức là ký hiệu số 3) của khe. frame đường lên và định dạng khe cho cấu trúc frame loại 1 [2,tr. So sánh LTE với HSPA và WiMAX [4] Đối với việc phát triển một hệ thống di động thể hệ mới điều quan trọng hơn cả đó chính là khả năng tái sử dụng được các cơ sở hạ tầng có sẳn cũng như tái sử dụng các nguồn tài nguyên. Đối với LTE khả năng tái sử dụng cơ sở hạ tầng và tài nguyên là rất hiệu quả như việc tăng hiệu suất mạng mà không cần sửa đổi hệ thống ăng-ten, hiệu suất của giao thức.

LTE có tốc độ cao nhờ khả năng tương thích với cả phương thức TDD và FDD trong khi mWiMAX (moble WiMAX) chỉ tương thích với TDD. HSPA mWiMAX LTE Lưu lượng Vùng phủ sóng Độ phức tạp Giá thành Hình 1.
