Khám Phá Cơ Bản Về Mạng Máy Tính Cisco

Mạng máy tính Cisco là một phần quan trọng trong hạ tầng công nghệ thông tin hiện đại. 101 trang · Cơ Bản Về Mạng Máy Tính Cisco.

• Tác giả: Nguyen Minh Hung Minhung
• Trường học: Cơ Bản Về Mạng Máy Tính Cisco
• Đề tài: Cơ Bản Về Mạng Máy Tính Cisco

Mục lục chi tiết

• 1. 01 Network Type Internet là tập hợp các mạng kết nối trên toàn thế giới, thống nhất các tiêu chuẩn chung để trao đổi thông tin
• 2. 02 Data Transmission
• 3. 03 Bandwidth & Throughput
• 4. 04 Clients & Servers
• 5. 05 Network Components
• 6. 02 Wireless Networks
• 7. 03 Local Network Connections
• 7.1. Các thành phần của mạng LAN chia làm 4 nhóm chính
• 7.2. Local Network Connections (phần 2)
• 7.3. Local Network Connections (phần 3)
• 7.4. Network Documentation
• 7.5. Network Documentation Physical Topology
• 7.6. Network Documentation Logical Topology
• 8. 01 Packet Tracer Network Simulator
• 8.1. Packet Tracer Installation
• 8.2. Packet Tracer Network Configuration Physical Tab
• 8.3. Packet Tracer Network Configuration Config Tab
• 8.4. Packet Tracer Network Configuration CLI Tab
• 8.5. Packet Tracer Network Configuration Desktop Tab
• 8.6. Packet Tracer Network Configuration Service Tab
• 9. 01 Network Media Types
• 9.1. Network Media Types (phần 2)
• 9.2. Ethernet Cabling Twisted-Pair Cables
• 9.3. Ethernet Cabling Types of Twisted-Pair Cables
• 9.4. Coaxial and Fiber-Optic Cabling
• 9.5. Twisted-Pair Operation
• 9.6. Verify Connectivity
• 10. 01 The Rules
• 10.1. Communication Standards
• 10.2. Network Communication Models
• 10.2.1. The Protocol Stack (Ngăn xếp giao thức)
• 10.2.2. The TCP/IP Model
• 10.2.3. Protocol model - Reference model
• 10.2.4. The OSI Model
• 10.3. Ethernet
• 10.3.1. Ethernet (phần 2)
• 11. 01 Encapsulation & Ethernet Frame

Tóm tắt

I. Tổng Quan Về Mạng Máy Tính Cisco Khám Phá Thế Giới Kết Nối

Mạng máy tính Cisco là một phần quan trọng trong hạ tầng công nghệ thông tin hiện đại. Cisco cung cấp các giải pháp mạng đa dạng, từ mạng LAN đến mạng WAN, giúp kết nối và bảo mật thông tin hiệu quả. Việc hiểu rõ về các thành phần và cách thức hoạt động của mạng Cisco là cần thiết cho bất kỳ ai làm việc trong lĩnh vực công nghệ thông tin.

1.1. Mạng LAN và WAN Sự Khác Biệt Cơ Bản

Mạng LAN (Local Area Network) thường được sử dụng trong các văn phòng hoặc gia đình, trong khi mạng WAN (Wide Area Network) kết nối các mạng LAN ở khoảng cách xa. Cisco cung cấp các thiết bị như router và switch để quản lý và tối ưu hóa hiệu suất của cả hai loại mạng này.

1.2. Các Thiết Bị Mạng Cisco Chìa Khóa Để Kết Nối

Thiết bị mạng Cisco bao gồm router, switch, và firewall. Mỗi thiết bị có vai trò riêng trong việc quản lý lưu lượng và bảo mật thông tin. Việc cấu hình đúng các thiết bị này là rất quan trọng để đảm bảo mạng hoạt động hiệu quả.

II. Thách Thức Trong Cấu Hình Mạng Cisco Giải Quyết Vấn Đề Hiệu Suất

Cấu hình mạng Cisco có thể gặp nhiều thách thức, từ việc thiết lập địa chỉ IP đến quản lý băng thông. Những vấn đề này có thể ảnh hưởng đến hiệu suất và độ tin cậy của mạng. Việc hiểu rõ các vấn đề này giúp người quản trị mạng có thể đưa ra giải pháp kịp thời.

2.1. Địa Chỉ IP Cách Thiết Lập và Quản Lý

Địa chỉ IP là yếu tố quan trọng trong việc xác định vị trí của thiết bị trong mạng. Việc thiết lập địa chỉ IP tĩnh hoặc động cần được thực hiện cẩn thận để tránh xung đột và đảm bảo kết nối ổn định.

2.2. Băng Thông và Thông Lượng Tối Ưu Hóa Hiệu Suất

Băng thông và thông lượng là hai yếu tố quan trọng trong việc đánh giá hiệu suất mạng. Việc tối ưu hóa băng thông giúp giảm thiểu độ trễ và tăng tốc độ truyền tải dữ liệu, từ đó nâng cao trải nghiệm người dùng.

III. Phương Pháp Bảo Mật Mạng Cisco Giải Pháp Đáng Tin Cậy

Bảo mật mạng là một trong những ưu tiên hàng đầu trong việc quản lý mạng Cisco. Các phương pháp bảo mật như sử dụng firewall, VPN và mã hóa dữ liệu giúp bảo vệ thông tin khỏi các mối đe dọa từ bên ngoài. Việc áp dụng các biện pháp bảo mật hiệu quả là cần thiết để đảm bảo an toàn cho hệ thống.

3.1. Firewall Bức Tường Bảo Vệ Mạng

Firewall là thiết bị quan trọng giúp kiểm soát lưu lượng truy cập vào và ra khỏi mạng. Việc cấu hình firewall đúng cách giúp ngăn chặn các cuộc tấn công và bảo vệ dữ liệu nhạy cảm.

3.2. VPN Kết Nối An Toàn Qua Internet

VPN (Virtual Private Network) cho phép người dùng kết nối an toàn đến mạng nội bộ từ xa. Việc sử dụng VPN giúp bảo vệ thông tin cá nhân và dữ liệu doanh nghiệp khi truy cập qua internet.

IV. Ứng Dụng Thực Tiễn Của Mạng Cisco Từ Doanh Nghiệp Đến Giáo Dục

Mạng Cisco không chỉ được sử dụng trong doanh nghiệp mà còn trong giáo dục và các tổ chức phi lợi nhuận. Việc áp dụng công nghệ mạng hiện đại giúp cải thiện quy trình làm việc và tăng cường khả năng giao tiếp. Các ứng dụng thực tiễn này chứng minh giá trị của mạng Cisco trong nhiều lĩnh vực.

4.1. Mạng Trong Doanh Nghiệp Tối Ưu Hóa Quy Trình Làm Việc

Doanh nghiệp sử dụng mạng Cisco để tối ưu hóa quy trình làm việc, từ quản lý dữ liệu đến giao tiếp nội bộ. Việc triển khai mạng hiệu quả giúp tăng năng suất và giảm chi phí vận hành.

4.2. Mạng Trong Giáo Dục Tạo Cơ Hội Học Tập Mới

Trong giáo dục, mạng Cisco hỗ trợ việc học tập trực tuyến và quản lý thông tin sinh viên. Việc sử dụng công nghệ mạng hiện đại giúp tạo ra môi trường học tập linh hoạt và hiệu quả.

V. Kết Luận Tương Lai Của Mạng Máy Tính Cisco

Mạng máy tính Cisco đang ngày càng phát triển và đóng vai trò quan trọng trong việc kết nối và bảo mật thông tin. Tương lai của mạng Cisco hứa hẹn sẽ mang đến nhiều cải tiến và giải pháp mới, đáp ứng nhu cầu ngày càng cao của người dùng. Việc nắm bắt các xu hướng mới trong công nghệ mạng là cần thiết để duy trì sự cạnh tranh.

5.1. Xu Hướng Công Nghệ Mới Trong Mạng

Các xu hướng như IoT (Internet of Things) và AI (Trí tuệ nhân tạo) đang định hình lại cách thức hoạt động của mạng. Việc áp dụng các công nghệ này sẽ tạo ra những cơ hội mới cho mạng Cisco.

5.2. Tương Lai Của Bảo Mật Mạng

Bảo mật mạng sẽ tiếp tục là một thách thức lớn trong tương lai. Việc phát triển các giải pháp bảo mật tiên tiến sẽ giúp bảo vệ thông tin và dữ liệu quan trọng khỏi các mối đe dọa ngày càng tinh vi.

Nội dung chính

Tổng quan về giáo trình

Tài liệu "Cơ Bản Về Mạng Máy Tính Cisco" (tác giả Nguyễn Minh Hùng) thuộc học phần Mạng máy tính căn bản (Networking Essentials) trong chương trình đào tạo khối ngành Công nghệ thông tin, Mạng máy tính & Truyền thông dữ liệu, và Kỹ thuật Viễn thông. Tài liệu giữ vai trò thiết lập nền tảng lý thuyết và kỹ năng kỹ thuật ban đầu trước khi người học tiếp cận các nội dung chuyên sâu như định tuyến nâng cao, thiết kế mạng diện rộng hay an ninh mạng.

Mục tiêu học tập của tài liệu bao gồm:

• Trang bị hệ thống khái niệm về các loại mạng (Local Networks, SOHO, Medium to Large Networks, World Wide Networks) và các dạng dữ liệu số (Volunteered Data, Observed Data, Inferred Data).
• Làm rõ bản chất vật lý của quá trình truyền dẫn tín hiệu (xung điện, xung ánh sáng, sóng vô tuyến), đơn vị mã hóa nhị phân (bit, bảng mã ASCII) và các tham số hiệu năng đường truyền (Bandwidth, Throughput, Latency).
• Phân tích cấu trúc và chức năng của hai mô hình mạng tiêu chuẩn: mô hình giao thức TCP/IP (4 tầng) và mô hình tham chiếu OSI (7 tầng).
• Định hình nguyên lý thiết kế mạng phân cấp (Hierarchical Network Design) với trọng tâm là tầng truy cập (Access Layer), cơ chế hoạt động của thiết bị chuyển mạch (Ethernet Switch) so với Hub, giao thức phân giải địa chỉ (ARP) và kiểm soát miền quảng bá (Broadcast Domain).
• Xây dựng kỹ năng thực hành cấu hình thông số mạng (IP, Subnet mask, Default gateway, DNS), bấm cáp mạng theo chuẩn TIA/EIA (T568A/T568B) và sử dụng phần mềm mô phỏng Cisco Packet Tracer.

Giáo trình tiếp cận kiến thức theo logic tuần tự: từ các khái niệm định tính và bản chất vật lý của tín hiệu, tiến tới cấu trúc phân tầng trừu tượng, và kết thúc bằng việc phân tích cơ chế vận hành của các thiết bị truy cập mạng cục bộ. Tài liệu liên kết chặt chẽ giữa cơ sở lý thuyết chuẩn hóa (IETF, IEEE, ISO, TIA/EIA) và môi trường thực nghiệm mô phỏng trên nền tảng Cisco Packet Tracer.

---

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc tài liệu được tổ chức thành các phần chuyên đề logic:

[Part 1: Network Types & Data Transmission]
[Part 2: Wireless & Local Network Connections]
[Part 3: Packet Tracer Network Simulator]
[Part 4: Media Types & Simple Network Building]
[Part 5: Communication Principles & Protocols]
[Part 6: Network Design & Access Layer]

1. Phần 1 - Tổng quan về Mạng và Truyền dữ liệu (Network Types & Data Transmission): Định nghĩa Internet là mạng của các mạng (Network of Networks). Phân loại quy mô mạng: Mạng gia đình nhỏ (Small Home Networks), mạng văn phòng nhỏ/văn phòng tại nhà (SOHO), mạng doanh nghiệp vừa và lớn (Medium to Large Networks), mạng toàn cầu (World Wide Networks). Phân loại dữ liệu thu thập: Volunteered Data (dữ liệu chia sẻ chủ động như mạng xã hội), Observed Data (dữ liệu thu thập qua hành vi như định vị di động), Inferred Data (dữ liệu suy luận như điểm tín dụng). Phân tích dữ liệu dạng nhị phân (bit 0 và 1) và chuẩn mã hóa ASCII 8-bit (ví dụ: ký tự A = 01000001, số 9 = 00111001, ký hiệu # = 00100011). Định nghĩa ba phương pháp truyền tín hiệu: xung điện (Electrical), xung ánh sáng (Optical), sóng vô tuyến (Wireless). Phân biệt Băng thông lý thuyết (Bandwidth - bps, Kbps, Mbps, Gbps) và Thông lượng thực tế (Throughput), cùng tác động của độ trễ (Latency). Khái niệm Host, mô hình Client - Server và mô hình mạng ngang hàng Peer-to-Peer (P2P).

2. Phần 2 - Mạng không dây và Kết nối mạng cục bộ (Wireless & Local Network Connections): Khảo sát các công nghệ vô tuyến: Mạng di động (GSM, 3G, 4G, 4G-LTE, 5G), định vị vệ tinh GPS (sai số ~10m), Wi-Fi, Bluetooth (kết nối tầm ngắn, tiêu thụ năng lượng thấp) và NFC (Near Field Communications, phạm vi dưới 4cm). Phân nhóm 4 thành phần mạng LAN: Hosts, Peripherals (thiết bị ngoại vi dùng chung như máy in, máy scan), Network devices (Hub, Switch, Router), Network media (cáp đồng, cáp quang, sóng vô tuyến). Lịch sử chuẩn Ethernet (phát triển bởi Xerox PARC, công bố năm 1980 bởi DEC, Intel, Xerox; chuẩn hóa năm 1983 thành IEEE 802.3) và địa chỉ MAC (Media Access Control) trên card mạng (NIC). Cấu hình Internet Protocol (IP) gồm ba tham số: IP address, Subnet mask, Default gateway cùng vai trò phân giải tên miền của máy chủ DNS. So sánh cấu hình IP tĩnh (Static IP) và IP động qua giao thức DHCP (Dynamic Host Configuration Protocol). Quy chuẩn tài liệu hóa mạng qua sơ đồ cấu trúc vật lý (Physical Topology) và sơ đồ luận lý (Logical Topology).

3. Phần 3 - Khám phá mạng với Packet Tracer (Explore Network with Packet Tracer): Giới thiệu phần mềm mô phỏng mạng Cisco Packet Tracer hoạt động trên Linux, Windows và macOS. Chi tiết các giao diện cấu hình:

   • Physical Tab: Tương tác phần cứng (bật/tắt nguồn, gắn thêm module NIC).
   • Config Tab: Cấu hình thiết bị qua giao diện đồ họa (GUI).
   • CLI Tab: Giao diện dòng lệnh (Command Line Interface) phục vụ cấu hình chuyên sâu.
   • Desktop Tab: Giao diện máy trạm (IP Configuration, Wireless, Command Prompt, Web Browser).
   • Service Tab: Cấu hình các dịch vụ máy chủ (HTTP/Web Server, DHCP, DNS).

4. Phần 4 - Xây dựng mạng cơ bản và Phương tiện truyền dẫn (Build a Simple Network): Phân tích 3 loại phương tiện truyền dẫn: Cáp đồng (Copper), Cáp quang (Fiber-optic), Không dây (Wireless). Khảo sát cấu tạo và đặc tính của cáp xoắn đôi (Twisted-pair Cables) gồm hai loại UTP và STP, các phân hạng cáp (Cat 3, 5, 5e, 6) dùng đầu nối chuẩn RJ-45; hiện tượng nhiễu sóng điện từ (EMI) và nhiễu xuyên âm (Crosstalk). Phân tích cáp đồng trục (Coaxial cable) và cáp quang (Fiber-optic) sử dụng diode LED hoặc nguồn laser, cấu trúc gồm 2 sợi quang riêng biệt cho truyền và nhận. Quy chuẩn bấm cáp Ethernet theo tiêu chuẩn TIA/EIA: T568A và T568B; quy tắc sử dụng cáp thẳng (Straight-through) cho thiết bị khác loại (unlike devices) và cáp chéo (Crossover) cho thiết bị cùng loại (like devices). Kỹ thuật kiểm tra kết nối đầu cuối bằng lệnh ping và traceroute (tracert trên Windows) sử dụng giao thức thông điệp điều khiển ICMP (Internet Control Message Protocol).

5. Phần 5 - Nguyên lý truyền thông và Các mô hình mạng (Communication Principles & Protocols): Ba yếu tố truyền thông: Nguồn gửi (Sender), Đích nhận (Receiver), Phương tiện truyền dẫn (Channel). Quy trình chuẩn hóa thông qua tài liệu RFC (Request for Comments) do IETF (Internet Engineering Task Force) quản lý. Khái niệm ngăn xếp giao thức (Protocol Stack). So sánh hai mô hình mạng:

   • Mô hình giao thức TCP/IP (4 tầng): Application (HTTP), Transport (TCP), Internet (IP), Network Access (Ethernet).
   • Mô hình tham chiếu OSI (7 tầng): Tầng 7 (Application), Tầng 6 (Presentation), Tầng 5 (Session), Tầng 4 (Transport: TCP, UDP), Tầng 3 (Network: IP, ICMP, ARP), Tầng 2 (Data Link: Ethernet, 802.11 Wi-Fi), Tầng 1 (Physical: 10BASE-T, 100BASE-T, 1000BASE-T).

6. Phần 6 - Thiết kế mạng và Tầng truy cập (Network Design & Access Layer): Quy trình đóng gói dữ liệu (Encapsulation) tạo thành Ethernet Frame (Layer 2 PDU). Cấu trúc địa chỉ vật lý MAC (48-bit) và địa chỉ logic IP. Mô hình thiết kế mạng phân cấp 3 lớp: Access Layer (kết nối máy chủ nội bộ), Distribution Layer (liên kết các mạng cục bộ), Core Layer (kết nối trục chính tốc độ cao). Phân tích hoạt động thiết bị tầng Access: so sánh cơ chế chia sẻ băng thông và dễ gây xung đột (collision) của Ethernet Hub với cơ chế chuyển mạch dựa trên bảng địa chỉ MAC (MAC address table) của Ethernet Switch. Phân vùng miền quảng bá (Broadcast Domain) qua địa chỉ Broadcast MAC (FF:FF:FF:FF:FF:FF) và thiết bị định tuyến (Router). Cơ chế phân giải địa chỉ từ IP sang MAC qua giao thức ARP (Address Resolution Protocol) gồm 3 bước: ARP Request (Broadcast), ARP Reply (Unicast), lưu trữ bảng ARP table; giới thiệu cơ chế Neighbor Discovery thay thế trên IPv6.

Kiến thức nền tảng được xây dựng

Tài liệu thiết lập hệ thống lý thuyết cốt lõi qua các trục kiến thức:

• Lý thuyết tín hiệu và mã hóa: Cơ chế biểu diễn thông tin bằng dòng bit nhị phân, quy đổi ký tự qua bảng mã ASCII 8-bit, và phương thức truyền dẫn dạng xung điện, ánh sáng hoặc sóng điện từ.
• Kiến trúc phân tầng mạng máy tính: Khái niệm đóng gói (Encapsulation), đơn vị dữ liệu giao thức (PDU), và ranh giới trách nhiệm giữa mô hình 4 tầng TCP/IP và 7 tầng OSI.
• Hệ thống định danh kép: Phân định rõ chức năng giữa địa chỉ vật lý (MAC 48-bit tại Layer 2) dùng cho truyền thông nội vùng (Local Network) và địa chỉ logic (IP 32-bit/128-bit tại Layer 3) dùng cho định tuyến liên mạng (Inter-network).
• Nguyên lý chuyển mạch và phân vùng lưu lượng: Cơ chế học địa chỉ (Address Learning) của Switch, kiểm soát miền xung đột (Collision Domain) và miền quảng bá (Broadcast Domain).

Kỹ năng phát triển

• Kỹ năng kỹ thuật (Technical skills):
  • Cấu hình địa chỉ IP tĩnh và cấu hình IP động qua DHCP trên hệ điều hành.
  • Phân biệt và bấm nối cáp mạng chuẩn T568A/T568B (cáp thẳng và cáp chéo).
  • Vận hành phần mềm Cisco Packet Tracer để thiết lập sơ đồ mạng, kiểm tra các tab Physical, Config, CLI, Desktop và Service.
• Kỹ năng phân tích (Analytical skills):
  • Phân tích sự chênh lệch giữa Băng thông (Bandwidth) và Thông lượng (Throughput) dựa trên độ trễ mạng (Latency).
  • Truy vết tuyến đường gói tin qua các chặng (Hop) bằng công cụ traceroute/tracert.
  • Đọc hiểu bảng địa chỉ MAC của Switch và bảng ánh xạ ARP của Host.
• Kỹ năng thực hành (Practical competencies):
  • Khắc phục sự cố mất kết nối mạng bằng công cụ kiểm tra ICMP (ping).
  • Xây dựng sơ đồ tài liệu hóa mạng dạng sơ đồ vật lý (Physical Topology) và sơ đồ luận lý (Logical Topology).

---

Phương pháp giảng dạy và học tập

Phương pháp sư phạm

Tài liệu áp dụng phương pháp tiếp cận từ trực quan đến trừu tượng (Bottom-Up kết hợp Top-Down trong phân tích mô hình):

• Khởi đầu bằng các thực thể vật lý quen thuộc (máy tính, dây cáp UTP, sợi quang, sóng Wi-Fi).
• Diễn giải cơ chế logic qua các quy tắc truyền thông tương đương với giao tiếp của con người (người gửi, người nhận, phương tiện, quy tắc ngữ pháp tương ứng với Protocol).
• Trực quan hóa quy trình trừu tượng (như đóng gói Ethernet Frame hay gửi nhận bản tin ARP) thông qua các mô hình phân tầng chuẩn mực OSI và TCP/IP.

Bài tập và thực hành mô phỏng

• Thực hành với Cisco Packet Tracer: Người học sử dụng phần mềm giả lập tải từ liên kết https://skillsforall.com/resources/lab-downloads để triển khai các mô hình mạng thử nghiệm mà không cần thiết bị phần cứng thật. Các bài lab tập trung vào:
  • Gắn card mạng rời trên giao diện mô phỏng phần cứng (Physical Tab).
  • Thiết lập dịch vụ Web Server, DNS Server, DHCP Server (Service Tab).
  • Kiểm tra đường truyền bằng Command Prompt giả lập (Desktop Tab).
• Thực hành dòng lệnh trên máy trạm:
  • Lệnh ipconfig /all trên Windows: Kiểm tra thông số địa chỉ MAC, IPv4, Subnet mask, Default gateway.
  • Lệnh ping [IP_dich]: Đo lường thời gian khứ hồi (RTT) của gói tin và tỷ lệ mất gói dựa trên ICMP echo request/reply.
  • Lệnh tracert [IP_dich] hoặc traceroute: Liệt kê danh sách các router trung gian (hop) và độ trễ trên từng chặng.

Phương pháp đánh giá và hướng dẫn tự học

• Đánh giá năng lực: Kiểm tra qua khả năng phân tích gói tin, giải thích quy trình 3 bước của giao thức ARP, phân biệt được trường hợp dùng cáp chéo/cáp thẳng, và kỹ năng cấu hình đúng các thông số IP trên mô hình giả lập.
• Chỉ dẫn tự học: Người học cần kết hợp việc đọc hiểu lý thuyết về ngăn xếp giao thức (Protocol Stack) với việc dựng lại các sơ đồ mạng logic và vật lý trên Cisco Packet Tracer. Khi xảy ra lỗi kết nối, quy trình kiểm tra cần đi từ tầng vật lý (Physical - tín hiệu, cáp) lên tầng liên kết dữ liệu (Data Link - MAC, Switch) và tầng mạng (Network - IP, ICMP).

---

Điểm nổi bật và tính chuẩn hóa

Cập nhật tiêu chuẩn công nghệ

Tài liệu tổng hợp các tiêu chuẩn kỹ thuật quốc tế chính thống đang chi phối hoạt động của mạng Internet và mạng cục bộ:

• Chuẩn IETF (Internet Engineering Task Force): Quy trình phát triển tiêu chuẩn qua tài liệu RFC (Request for Comments).
• Chuẩn ISO (International Organization for Standardization): Mô hình tham chiếu 7 tầng Open Systems Interconnection (OSI).
• Chuẩn IEEE (Institute of Electrical and Electronics Engineers): Chuẩn hóa mạng cục bộ IEEE 802.3 (Ethernet) từ năm 1983.
• Chuẩn TIA/EIA: Tiêu chuẩn đấu nối cáp xoắn đôi T568A và T568B.

Phân tích công nghệ truyền thông hiện đại

Bên cạnh hạ tầng mạng có dây Ethernet, tài liệu tích hợp các công nghệ truyền thông vô tuyến:

• Mạng di động tế bào: Quá trình phát triển từ hệ thống GSM đến các thế hệ mạng tốc độ cao 3G, 4G, 4G-LTE và 5G.
• Công nghệ không dây bổ trợ: Định vị toàn cầu GPS (độ chính xác ~10m), Wi-Fi chuẩn IEEE 802.11, kết nối tiết kiệm năng lượng Bluetooth, và giao tiếp trường gần NFC (hoạt động dưới 4cm qua cảm ứng điện từ).

Tính thực tế và liên kết công nghiệp

Nội dung giáo trình bám sát khung kiến thức chứng chỉ quốc tế của Cisco (Networking Essentials / CCNA), gắn liền lý thuyết với các kịch bản triển khai mạng doanh nghiệp thực tế thông qua mô hình thiết kế mạng phân cấp 3 lớp (Access - Distribution - Core).

Lớp thiết kế (Layer)	Chức năng chính	Thiết bị tiêu biểu
Access Layer	Cung cấp kết nối trực tiếp cho các thiết bị đầu cuối vào mạng nội bộ	Ethernet Switch, Wireless Access Point
Distribution Layer	Định tuyến, kết nối và kiểm soát lưu lượng giữa các mạng LAN nhỏ	Router, Layer 3 Switch
Core Layer	Truyền tải lưu lượng tốc độ cao giữa các phân vùng Distribution	High-Speed Backbone Switch / Router

---

Đối tượng sử dụng giáo trình

• Sinh viên chuyên ngành: Sinh viên năm thứ nhất hoặc năm thứ hai thuộc các ngành Công nghệ thông tin, Kỹ thuật Mạng, Kỹ thuật Phần mềm, An toàn thông tin, Hệ thống thông tin quản lý và Điện tử - Viễn thông.
• Điều kiện tiên quyết (Prerequisites): Người học cần có kiến thức cơ bản về tin học đại cương, hiểu biết sơ bộ về cấu tạo phần cứng máy tính và thao tác cơ bản trên các hệ điều hành (Windows, Linux, macOS).
• Giảng viên và cơ sở đào tạo: Dùng làm đề cương bài giảng hoặc tài liệu hướng dẫn học phần Mạng máy tính đại cương, tích hợp các bài thực hành trên phần mềm Cisco Packet Tracer vào giờ thực hành phòng máy.
• Đối tượng tự học và tham khảo: Kỹ thuật viên hỗ trợ kỹ thuật (IT Helpdesk), quản trị viên hệ thống mạng mới bắt đầu cần củng cố kiến thức nền tảng về địa chỉ IP, địa chỉ MAC, chuyển mạch Ethernet và xử lý sự cố kết nối.

---

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn cho người mới bắt đầu tiếp cận lĩnh vực mạng máy tính, bao gồm sinh viên chuyên ngành kỹ thuật - công nghệ và người chuẩn bị học các chứng chỉ quốc tế như Cisco Certified Support Technician (CCST) hoặc Cisco Certified Network Associate (CCNA).

2. Cần kiến thức nền tảng nào trước khi học?

Người học không đòi hỏi phải có kiến thức chuyên sâu về mạng từ trước. Yêu cầu cơ bản bao gồm kỹ năng sử dụng máy tính, hiểu khái niệm hệ nhị phân (bit, byte) và khả năng thao tác với cửa sổ dòng lệnh (Command Prompt/Terminal).

3. Điểm khác biệt của tài liệu này so với các tài liệu lý thuyết mạng chung là gì?

Tài liệu cân bằng giữa lý thuyết mô hình hóa (OSI 7 tầng, TCP/IP 4 tầng) với hướng dẫn kỹ thuật cụ thể theo tiêu chuẩn công nghiệp Cisco. Tài liệu kết hợp hướng dẫn sử dụng công cụ mô phỏng Cisco Packet Tracer và các lệnh chẩn đoán thực tế (ping, traceroute, ipconfig).

4. Làm thế nào để tự học tài liệu này đạt hiệu quả cao?

Người học nên cài đặt phần mềm Cisco Packet Tracer, thực hành dựng lại các mô hình mạng theo từng chương, chuyển đổi qua lại giữa các tab (Physical, Config, CLI, Desktop) và dùng các lệnh dòng lệnh để kiểm tra luồng truyền dữ liệu thực tế.

5. Tài liệu có tài nguyên thực hành nào đi kèm?

Tài liệu hướng dẫn trực tiếp liên kết tải phần mềm mô phỏng và các bài lab mẫu từ cổng đào tạo Skills for All của Cisco tại địa chỉ: https://skillsforall.com/resources/lab-downloads.

---

Kết luận

Tài liệu "Cơ Bản Về Mạng Máy Tính Cisco" cung cấp hệ thống tri thức hoàn chỉnh cho giai đoạn nhập môn mạng truyền thông dữ liệu. Bằng việc kết hợp chặt chẽ giữa các nguyên lý truyền dẫn vật lý, quy chuẩn mã hóa số học, mô hình phân tầng kinh điển (OSI, TCP/IP) và kiến trúc phân cấp của Cisco, tài liệu thiết lập nền tảng kỹ thuật vững chắc cho người học.

Lộ trình tiếp thu khuyến nghị:

1. Tiếp cận bản chất tín hiệu, phương tiện truyền dẫn và chuẩn bấm cáp (Part 1, Part 4).
2. Nắm vững địa chỉ hóa (MAC, IP, Subnet Mask, Gateway) và công cụ mô phỏng (Part 2, Part 3).
3. Phân tích các mô hình giao thức và cơ chế vận hành tầng Access (Part 5, Part 6).

Để mở rộng kiến thức, người học có thể nghiên cứu thêm các tài liệu RFC của IETF, chuẩn IEEE 802.3/802.11 và các khóa học nâng cao trên nền tảng Cisco Networking Academy.

Trích đoạn nội dung tài liệu

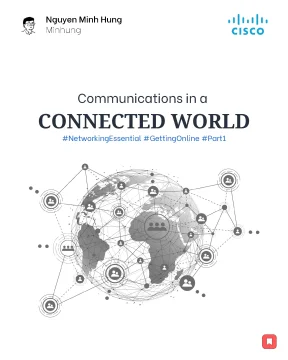

Nguyen Minh Hung Minhung Communications in a CONNECTED WORLD #NetworkingEssential #GettingOnline #Part1 01 Network Type Internet là tập hợp các mạng kết nối trên toàn thế giới, thống nhất các tiêu chuẩn chung để trao đổi thông tin. Internet = Network of Networks Thông qua cáp điện thoại, cáp quang, tín hiệu không dây hoặc tín hiệu vệ tinh, chúng ta có thể trao đổi thông tin giữa các máy tính và thiết bị hàng ngày trên internet. Các kiểu mạng nội bộ (Local Networks): Small Home Networks vài máy tính kết nối với nhau và internet. Small Office and Home Office Networks (SOHO) kết nối các máy tính trong văn phòng tại nhà hoặc văn phòng từ xa với mạng công ty.

Medium to Large Networks sử dụng bởi các tập đoàn, trường học với hàng trăm, hàng nghìn máy chủ kết nối với nhau. World Wide Networks mạng toàn cầu kết nối hàng trăm triệu máy tính trên toàn thế giới. Next 02 Data Transmission Volunteered Data: được tạo và chia sẻ bởi các cá nhân. Ví dụ: mạng xã hội Observed Data: thu thập bằng cách ghi lại hành động.

Ví dụ: dữ liệu vị trí sử dụng điện thoại di động Inferred Data: Suy luận dựa trên Volunteered Data và Observed Data. Ví dụ: điểm tín dụng, thói quen Computers, Networks chỉ làm việc với bit (binary digit). Mỗi bit có hai trạng thái duy nhất: 0 hoặc 1, máy tính sử dụng bit để biểu diễn chữ cái, số, kí hiệu đặc biệt. Bộ mã chuyển đổi thông dụng là ASCII, mỗi ký tự được biểu diễn bởi 8 bits.

Ví dụ: Chữ viết hoa: A = 01000001 Số: 9 = 00111001 Kí tự đặc biệt: # = 00100011 Phương pháp truyền dữ liệu thông dụng: Electrical signals - biểu diễn dữ liệu dạng xung điện. Optical signals - chuyển tín hiệu điện thành xung ánh sáng. Wireless signals - dùng sóng hồng ngoại, sóng vô tuyến truyền qua không khí. Next 03 Bandwidth & Throughput Tốc độ truyền dữ liệu thường được thảo luận qua hai thông số: Bandwidth và Throughput Bandwidth - Băng thông Được đo bằng số bits (về mặt lý thuyết) có thể gửi đi trong một giây, các đơn vị băng thông: Bits per second - bps Kilobits per second - Kbps Megabits per second - Mbps Gigabits per second - Gbps.

Throughput - Thông lượng Đo lường việc truyền các bits trong một khoảng thời gian nhất định, phụ thuộc vào: lượng dữ liệu gửi và nhận, loại dữ liệu truyền đi và độ trễ (latency) sinh ra bởi các thiết bị trong hệ thống mạng. Latency là thời gian, bao gồm cả sự trì hoãn để truyền dữ liệu từ điểm này sang điểm khác. Hệ thống mạng dù có nhiều phân đoạn với bandwidth lớn, chỉ cần một đoạn có bandwidth thấp sẽ kéo throughput của cả mạng lưới xuống. Next 04 Clients & Servers Tất cả máy tính được kết nối vào mạng và tham gia trực tiếp vào giao tiếp mạng đều được phân loại là một host.

Phần mềm được cài đặt trên máy tính sẽ xác định vai trò của host là một client, một server hoặc cả hai. Servers là các host được cài phần mềm để cung cấp thông tin (email, webpage) cho các host khác trong network. Clients là các host được cài phần mềm để yêu cầu, hiển thị thông tin nhận từ server. Ví dụ: trình duyệt web Chrome, Safari.

Trong gia đình hoặc doanh nghiệp nhỏ, nhiều host hoạt động với cả hai vai trò client và server, loại network này được gọi là một peer-to-peer (P2P) network. Ưu điểm của P2P networking: dễ thiết lập, ít phức tạp, chi phí thấp, có thể dùng cho các tác vụ đơn giản như gửi file, chia sẻ máy in. Nhược điểm của P2P networking: không quản lý tập trung, không an toàn, các host hoạt động với hai vai trò dẫn đến làm chậm hiệu suất. Next 05 Network Components Cơ sở hạ tầng (infrastructure) của network bao gồm ba nhóm thành phần: Intermediate devices - Thiết bị trung gian Ví dụ: Router, Wireless Router, Switch, Wireless Access Point, Firewall, Call Manager, Service Provider Switch End devices - Thiết bị đầu cuối Ví dụ: Laptop, Printer, Tablet, Smart Phone, IP Phone, Desktop, Server Network Media - Phương tiện truyền dẫn Ví dụ: LAN media (Local Area Network) thông thường là Ethernet LAN.

Khi thực hiện cuộc gọi, tín hiệu thoại được chuyển tiếp từ tháp này sang tháp khác cho đến khi nó được chuyển đến đích. Loại mạng điện thoại di động phổ biến nhất được gọi là mạng GSM - Global System for Mobile Communications. Các chữ viết tắt 3G, 4G, 4G-LTE và 5G được sử dụng để mô tả các mạng điện thoại di động nâng cao được tối ưu hóa để truyền dữ liệu nhanh (Chữ “G” trong các ký hiệu này đại diện cho từ “generation"). Next 02 Wireless Networks Bên cạnh mạng GSM và 4G/5G, điện thoại di động còn kết nối với một số loại mạng khác: GPS: sử dụng các vệ tinh để truyền tín hiệu toàn cầu.

Điện thoại thông minh có thể nhận các tín hiệu này và tính toán vị trí của điện thoại với độ chuẩn xác trong khoảng 10m. Wi-Fi: Bộ phát và thu trong điện thoại thông minh cho phép điện thoại kết nối với mạng cục bộ và internet, điện thoại cần nằm trong phạm vi có tín hiệu Wi-Fi từ điểm phát sóng. Bluetooth: kết nối không dây tiêu thụ ít điện năng trong phạm vi ngắn thay thế kết nối có dây. Hỗ trợ truyền cả dữ liệu và giọng nói nên nó có thể được sử dụng để tạo các mạng cục bộ nhỏ.

Near Field Communications (NFC): công nghệ giao tiếp dữ liệu không dây ở phạm vi rất gần nhau, dưới 4cm. NFC sử dụng trường điện từ để truyền dữ liệu. Next 03 Local Network Connections Các thành phần của mạng LAN chia làm 4 nhóm chính: Hosts: gửi và nhận lưu lượng người dùng. Một host có một địa chỉ IP.

(laptop, PC, server.) Peripherals: Thiết bị ngoại vi dùng chung, không giao tiếp trực tiếp với network, kết nối thông qua host để thực hiện các hoạt động mạng (printer, scanner.) Network devices: kết nối các thiết bị khác, chủ yếu là host. Giúp điều hướng và kiểm soát lưu lượng mạng. (hubs, switches, routers.) Network media: phương tiện cung cấp kết nối giữa máy chủ và thiết bị mạng, dây đồng, cáp quang hoặc sử dụng các công nghệ không dây. Ethernet là công nghệ thường được sử dụng trong các mạng LAN.

Phát triển tại Xerox PARC, giới thiệu thương mại bởi DEC - Digital Equipment Corporation, Intel và Xerox năm 1980. Ethernet sau đó được tiêu chuẩn hóa vào năm 1983 với tên gọi IEEE 802. Các thiết bị truy cập Ethernet LAN bằng Ethernet Network Interface Card (NIC). Mỗi Ethernet NIC có một địa chỉ duy nhất được nhúng vĩnh viễn trên thẻ được gọi là Media Access Control (MAC) address.

Next 04 Local Network Connections Để kết nối vật lý với network, end-user device phải có network interface card (NIC). NIC là một phần cứng cho phép thiết bị kết nối với network media, có dây hoặc không dây. NIC có thể được tích hợp vào motherboard hoặc là một card rời (thường gọi là card mạng). Ngoài kết nối vật lý, cần thiết lập cấu hình của hệ điều hành để thiết bị tham gia network.

Hầu hết các network đều kết nối và sử dụng internet để trao đổi thông tin. End-user device cần ba phần cấu hình Internet Protocol (IP) để gửi và nhận thông tin trên network: IP address - Định danh host trên network Subnet mask - Định danh network mà host kết nối. Default gateway - Định danh network device mà host sử dụng để truy cập internet hoặc các network khác. Lưu ý: Hầu hết các ứng dụng đều sử dụng tên miền, chẳng hạn như www.com, thay vì địa chỉ IP khi truy cập thông tin trên internet.

Máy chủ DNS được sử dụng để dịch tên miền sang địa chỉ IP của nó. Next 05 Local Network Connections Minh họa thiết lập cấu hình trên hệ điều hành Windows Có thể thiết lập thủ công hoặc tự động bởi thiết bị khác Manual IP Configuration: các thông tin được nhập thủ công (như hình trên), địa chỉ IP không bị thay đổi và gọi là địa chỉ IP tĩnh - Static IP address. Dynamic IP Configuration: thiết lập linh hoạt, cho phép yêu cầu địa chỉ IP từ nhóm được chỉ định sẵn bởi Dynamic Host Configuration Protocol (DHCP) trên network. Địa chỉ IP lúc này có thể bị thay đổi và gọi là IP động - Dynamic IP address.

Next 06 Network Documentation Khi network phát triển về quy mô và độ phức tạp, việc sử dụng các quy ước đặt tên và địa chỉ thiết bị hợp lý được ghi lại rõ ràng có thể đơn giản hóa rất nhiều nhiệm vụ đào tạo và quản lý network, đồng thời có thể giúp khắc phục vấn đề nhanh chóng khi xảy ra sự cố. Các hệ điều hành máy tính như Microsoft Windows cho phép đặt tên cho thiết bị như máy tính hoặc máy in. Tên thiết bị phải là duy nhất và phải có định dạng nhất quán để truyền tải thông tin có ý nghĩa. Ví dụ về cách đặt tên: Next 07 Network Documentation Physical Topology Next 08 Network Documentation Logical Topology Next Nguyen Minh Hung Minhung Explore Network with PACKET TRACER #NetworkingEssential #GettingOnline #Part3 01 Packet Tracer Network Simulator Cisco Packet Tracer là một công cụ trực quan hóa và mô phỏng network giúp bạn thực hành các kỹ năng xử lý sự cố và cấu hình ngay trên hệ điều hành Linux, Windows và macOS.

Next 02 Packet Tracer Installation Để tải và cài đặt Cisco Packet Tracer, thực hiện theo các hướng dẫn từ liên kết bên dưới: https://skillsforall.com/resources/lab-downloads Next 03 Packet Tracer Network Configuration Physical Tab Cung cấp giao diện để tương tác với thiết bị bao gồm bật hoặc tắt nguồn hoặc cài đặt các module khác nhau, chẳng hạn như thẻ giao diện mạng không dây (NIC). Next 04 Packet Tracer Network Configuration Config Tab Cấu hình hoặc điều tra thông qua giao diện đồ họa (GUI) hoặc giao diện dòng lệnh (CLI). Next 05 Packet Tracer Network Configuration CLI Tab Giao diện câu lệnh CLI - Command Line Interface, cấu hình CLI là cần thiết để triển khai mạng nâng cao hơn. Next 06 Packet Tracer Network Configuration Desktop Tab Cung cấp các giao diện máy tính để bàn cho phép bạn truy cập vào cấu hình IP, cấu hình không dây, dấu nhắc lệnh, trình duyệt web, v.

Next 07 Packet Tracer Network Configuration Service Tab Cho phép cấu hình server thành web server, DHCP, DNS hoặc nhiều server khác hiển thị trong hình. Next Nguyen Minh Hung Minhung Build a SIMPLE NETWORK #NetworkingEssential #GettingOnline #Part4 01 Network Media Types 3 loại phương tiện để kết nối thiết bị và cung cấp dữ liệu: Copper (cáp mạng sợi đồng): Dữ liệu được mã hóa thành các xung điện. Fiber-optic (cáp quang sợi thủy tinh hoặc nhựa): Dữ liệu được mã hóa thành các xung ánh sáng. Wireless (truyền dẫn không dây): Dữ liệu được mã hóa thông qua thay đổi ở tần số cụ thể của sóng điện từ.
