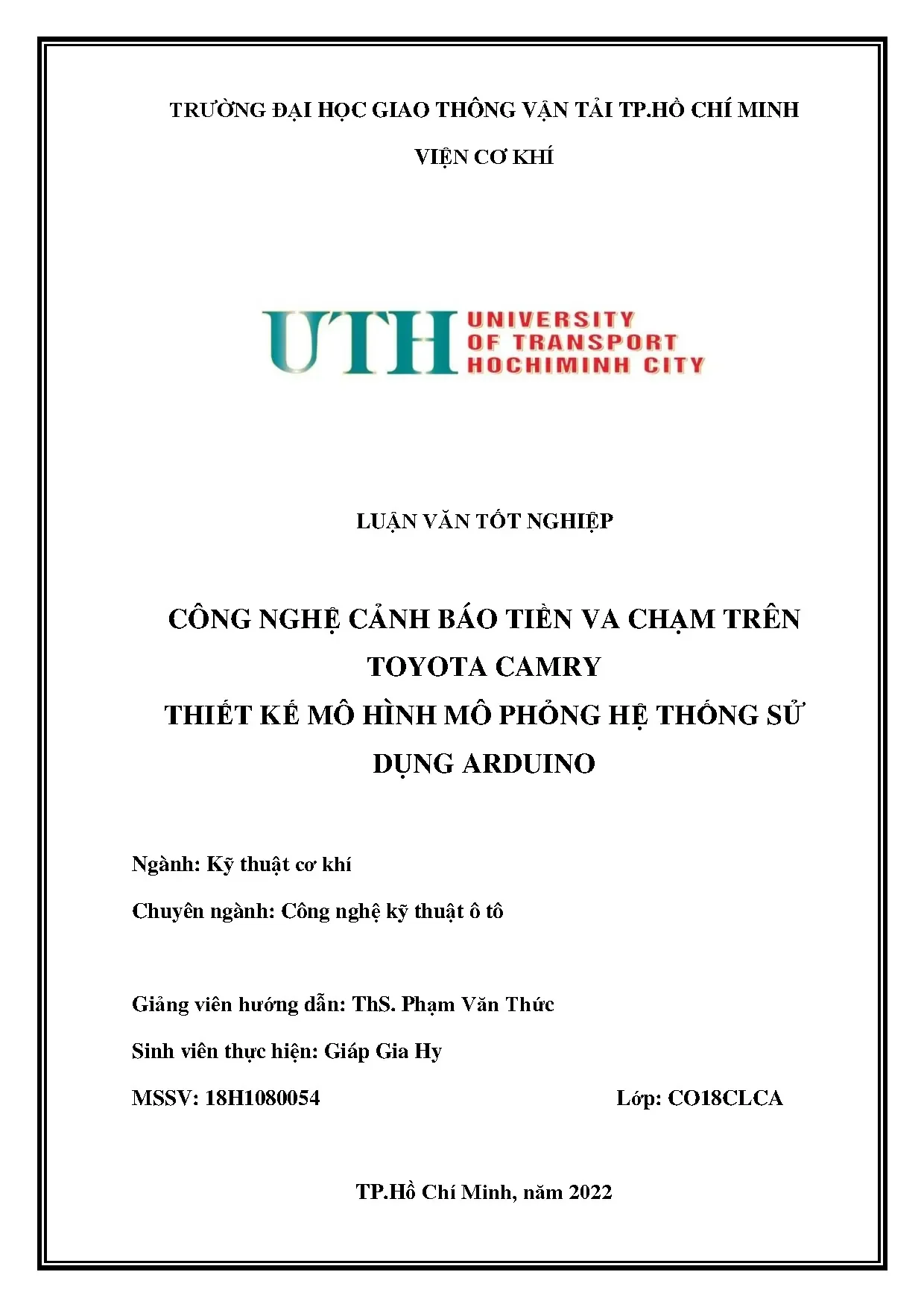

Luận văn: Mô phỏng hệ thống cảnh báo tiền va chạm Toyota Camry với Arduino

Luận văn phân tích hệ thống cảnh báo tiền va chạm (PCS) trên Toyota Camry, trình bày chi tiết cách thiết kế mô hình mô phỏng sử dụng Arduino.

• Tác giả: Giáp Gia Hy
• Người hướng dẫn: ThS. Phạm Văn Thức
• Trường học: Đại học Giao thông Vận tải TP. Hồ Chí Minh
• Chuyên ngành: Công nghệ kỹ thuật ô tô
• Đề tài: Công nghệ cảnh báo tiền va chạm trên Toyota Camry: Thiết kế mô hình mô phỏng hệ thống sử dụng Arduino
• Loại tài liệu: Luận văn tốt nghiệp
• Năm xuất bản: 2022
• Địa điểm: Hồ Chí Minh

Tóm tắt

I. Giới thiệu Hệ thống Cảnh báo Tiền va Chạm Toyota Camry

Hệ thống cảnh báo tiền va chạm (Pre-Collision System - PCS) là một công nghệ an toàn chủ động được trang bị trên các dòng xe Toyota Camry hiện đại. Hệ thống này có khả năng phán đoán trước va chạm và cảnh báo kịp thời cho người lái xe để có thời gian xử lý. Dựa trên dữ liệu thực tế như tốc độ ô tô, khoảng cách với phương tiện phía trước, một bộ xử lý trung tâm sẽ tính toán mức độ nguy hiểm. Khi phát hiện khả năng va chạm cao, hệ thống sẽ kích hoạt cảnh báo âm thanh, cảnh báo hình ảnh hoặc thậm chí phanh khẩn cấp tự động. Công nghệ này giảm đáng kể tai nạn giao thông và bảo vệ tính mạng người ngồi trên xe, trở thành ưu tiên hàng đầu của các nhà sản xuất ô tô.

1.1. Định nghĩa và Chức năng của PCS

Hệ thống PCS là công nghệ an toàn chủ động giúp phát hiện va chạm tiềm ẩn. Chức năng chính bao gồm giám sát liên tục khoảng cách, tốc độ tương đối và dự báo tình huống nguy hiểm. Khi nguy hiểm được phát hiện, hệ thống sẽ cảnh báo người lái hoặc tự động kích hoạt phanh để tránh hoặc giảm nhẹ tác động va chạm.

1.2. Tầm quan trọng trong An toàn Giao thông

An toàn tính mạng là ưu tiên hàng đầu trong ngành công nghiệp ô tô. Hệ thống cảnh báo tiền va chạm đóng vai trò quan trọng trong giảm thiểu tai nạn, đặc biệt các va chạm phía trước. Công nghệ này không chỉ bảo vệ người lái mà còn bảo vệ hành khách và các đối tượng khác trên đường.

II. Cấu tạo và Nguyên lý Hoạt động Các Bộ phận

Hệ thống cảnh báo tiền va chạm được cấu tạo từ nhiều bộ phận quan trọng hoạt động phối hợp với nhau. Cảm biến tốc độ giám sát tốc độ tức thời của xe, trong khi cảm biến siêu âm và radar đo khoảng cách với phương tiện phía trước. Camera nhận diện vật thể phân tích môi trường xung quanh để xác định các chướng ngại vật. Tất cả dữ liệu được gửi đến bộ xử lý trung tâm (ECU) để tính toán khả năng va chạm. Nếu nguy hiểm được phát hiện, hệ thống sẽ kích hoạt các bộ phận cảnh báo như buzzer, đèn LED, hoặc phanh tự động. Các linh kiện điện tử này được kết nối thông qua mạch điều khiển để đảm bảo phối hợp chính xác và phản ứng nhanh chóng.

2.1. Cảm biến Đo khoảng cách và Tốc độ

Cảm biến siêu âm và cảm biến radar là các thành phần then chốt, giúp đo khoảng cách chính xác với phương tiện phía trước. Cảm biến tốc độ được lắp trên hệ thống ABS để giám sát tốc độ tức thời. Dữ liệu từ các cảm biến này được gửi liên tục tới bộ xử lý để tính toán khoảng cách an toàn.

2.2. Camera Nhận diện và Bộ xử lý Trung tâm

Camera phía trước có khả năng nhận diện vật thể, đèn giao thông, và làn đường. Bộ xử lý trung tâm (ECU) nhận dữ liệu từ tất cả cảm biến, phân tích thông tin và tính toán xác suất va chạm dựa trên các thuật toán phức tạp. Khi nguy hiểm được xác định, bộ xử lý sẽ kích hoạt các biện pháp ứng phó phù hợp.

III. Mô phỏng Hệ thống bằng Arduino

Arduino là một nền tảng phần cứng mã nguồn mở phổ biến được sử dụng rộng rãi trong giáo dục và nghiên cứu. Việc mô phỏng hệ thống cảnh báo tiền va chạm bằng Arduino giúp hiểu rõ nguyên lý hoạt động của hệ thống thực tế. Mô hình này sử dụng cảm biến siêu âm HC-SR04 để đo khoảng cách, động cơ DC để mô phỏng chuyển động của xe, và LED cùng buzzer để cảnh báo. Mạch điều khiển Arduino Uno xử lý dữ liệu từ cảm biến, tính toán khả năng va chạm và kích hoạt các thành phần cảnh báo. Với lập trình đơn giản bằng C++, mô hình này minh họa chính xác các giai đoạn hoạt động từ phát hiện đến cảnh báo.

3.1. Các Linh kiện chính trong Mô hình Arduino

Mạch Arduino Uno là bộ xử lý trung tâm của mô hình. Cảm biến siêu âm HC-SR04 đo khoảng cách chính xác với vật cản. Động cơ DC kết hợp với mạch điều khiển motor mô phỏng chuyển động xe. Màn hình OLED hiển thị khoảng cách thực tế, LED RGB cảnh báo mức độ nguy hiểm, và buzzer phát âm thanh cảnh báo.

3.2. Lập trình và Nguyên lý Hoạt động Mô hình

Chương trình Arduino được viết bằng C++, đọc dữ liệu từ cảm biến siêu âm và tính toán khoảng cách. Dựa trên khoảng cách nhận được, chương trình phân loại mức cảnh báo và kích hoạt phản ứng tương ứng. Mô hình hoạt động liên tục, giám sát khoảng cách và cảnh báo khi nguy hiểm.

IV. Ứng dụng và Hướng phát triển Công nghệ

Hệ thống cảnh báo tiền va chạm đã được chứng minh hiệu quả trong giảm tai nạn giao thông trên toàn thế giới. Hiện nay, công nghệ này được trang bị trên hầu hết các xe Toyota Camry và các dòng xe cao cấp khác. Mô phỏng bằng Arduino không chỉ giúp sinh viên kỹ thuật hiểu rõ nguyên lý hoạt động mà còn tạo điều kiện cho nghiên cứu phát triển các cải tiến công nghệ. Trong tương lai, hệ thống PCS sẽ được nâng cấp với trí tuệ nhân tạo (AI), tự động lái, và kết nối V2V (xe-xe). Các nhà sản xuất ô tô đang đầu tư lớn trong phát triển công nghệ an toàn để bảo vệ tính mạng người dùng.

4.1. Ứng dụng Thực tế trên Toyota Camry

Trên Toyota Camry, hệ thống PCS được tích hợp tính năng phanh tự động và cảnh báo va chạm đa chức năng. Người lái có thể điều chỉnh độ nhạy hoặc bật/tắt hệ thống theo nhu cầu. Dữ liệu từ hệ thống được lưu trữ để phân tích tai nạn và cải tiến liên tục.

4.2. Xu hướng Phát triển Tương lai

Tương lai của an toàn ô tô hướng tới tự động hóa hoàn toàn với kết hợp AI, IoT, và 5G. Hệ thống cảnh báo sẽ thông minh hơn, phản ứng nhanh hơn, và kết nối với infrastructure để chia sẻ thông tin giao thông. Các sinh viên và kỹ sư cần nắm vững công nghệ cơ bản để đóng góp vào tương lai ngành công nghiệp ô tô.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN VỀ ĐỀ TÀI 1.1 Giới thiệu về hệ thống cảnh báo tiền va chạm PCS (Pre-Collision System) Hệ thống cảnh báo tiền va chạm là một tính năng an toàn chủ động được trang bị trên các dòng xe ô tô ngày nay, nó có khả năng phán đoán được trước va chạm trực diện và cảnh báo cho người tài xế để tài xế kịp thời xử lý. Dựa trên các thông tin về tốc độ tức thời của ô tô, khoảng cách của ô tô với phương tiện phía trước,…. một bộ xử lý sẽ tính toán khả năng va chạm. Nếu bộ xử lý cho rằng khả năng cao ô tô sẽ va chạm với phương tiện phía trước, hệ thống sẽ kích hoạt cảnh báo bằng âm thanh và hình ảnh để ra hiệu cho tài xế đạp phanh kịp thời.

Ngày nay trên các dòng xe ô tô hiện đại có trang bị hệ thống cảnh báo tiền va chạm, ngoài việc cảnh báo cho tài xế biết khi sắp xảy ra va chạm, hệ thống này còn hỗ trợ phanh xe tự động nếu tài xế không kịp phản ứng đạp phanh kịp thời. Từ đó có thể chủ động tránh được sự va chạm hoặc giảm nhẹ thiệt hại khi xảy ra va chạm. Hiện nay có rất nhiều công nghệ cảnh báo tiền va chạm dưới nhiều tên gọi khác nhau như: hệ thống tránh va chạm (Collision avoidance system), hệ thống cảnh báo va chạm phía trước (Forward collision warning system), hệ thống giảm nhẹ va chạm (collision mitigation system),…. Chức năng và cấu tạo của những hệ thống này có thể sẽ có những điểm khác nhau nhưng tất cả các hệ thống đó đều có chung một mục tiêu là ngăn chặn và giảm thiểu va chạm xảy ra ở đầu xe.2 Lý do chọn đề tài 1.1 Bắt kịp xu hướng của nền công nghiệp ô tô Trong những năm gần đây, xu hướng của nền công nghiệp ô tô đang có những chuyển biến to lớn.

Bên cạnh xu hướng hàng đầu đó là giảm lượng khí thải, chuyển dần sang sử dụng ô tô điện, còn một xu hướng cũng rất được nền công nghiệp ô tô đầu tư phát triển và cũng là xu hướng của phần lớn người tiêu dùng ô tô. Đó là trang bị thêm các công nghệ, hệ thống hỗ trợ lái tiên tiến (ADAS – Advanced Driver-Assistance Systems) giúp cho việc lái xe trở nên dễ dàng hơn, đồng thời cải thiện độ an toàn, bảo vệ sức khỏe và tính mạng của người tham gia giao thông. Trong các hệ thống hỗ trợ lái, những hệ thống giúp giảm tránh va chạm đang được rất nhiều sự quan tâm từ phía người tiêu dùng lẫn nhà sản xuất. Dưới đây là biểu đồ thể hiện mức độ quan tâm đến từ khóa 1 Luận văn tốt nghiệp SVTH: Giáp Gia Hy “Collision avoidance system” (tạm dịch: hệ thống tránh va chạm) từ năm 2012 đến hiện tại.

Có thể thấy, sự quan tâm đến các hệ thống giảm tránh va chạm giao thông tăng mạnh trong những năm gần đây. Ngày nay hầu hết các nhà sản xuất xe hàng đầu thế giới đều đã phát triển riêng cho họ những hệ thống tránh va chạm như: Pre-Collision System (Toyota), PRE-SAFE (Mercedes-Benz), Pre Sense (Audi), EyeSight (Subaru), Smart City Brake Support (Mazda),….1 Biểu đồ thể hiện mức độ quan tâm đến từ khóa “Collision avoidance system” trong vòng 10 năm trở lại đây (Theo thống kê của Google Trends) Để bắt kịp xu hướng của nền công nghiệp ô tô thế giới về việc cải tiến các hệ thống an toàn cho người tham gia giao thông, em đã chọn cho mình đề tài tìm hiểu về hệ thống cảnh báo tiền va chạm – một hệ thống có khả năng giảm tránh va chạm hiệu quả nhất trong các hệ thống hỗ trợ lái tiên tiến hiện nay. Luận văn này sẽ giúp em trang bị được những kiến thức bổ ích để có thể nghiên cứu sâu hơn về hệ thống cảnh báo tiền va chạm, từ đó có thể đưa ra phương hướng cải thiện hệ thống, góp phần xây dựng một nền công nghiệp hiện đại và tiên tiến hơn.2 Giảm thiểu tai nạn giao thông Việt Nam là một quốc gia có tỷ lệ tai nạn giao thông tương đối cao. Theo thống kê của WHO năm 2018, tỷ lệ tai nạn giao thông của Việt Nam đứng hạng 2 trong các nước Đông Nam Á.

2 Luận văn tốt nghiệp SVTH: Giáp Gia Hy Hình 1.2 Tỷ lệ tai nạn giao thông các nước Đông Nam Á năm 2018 (Nguồn: WHO năm 2018) Phần lớn tai nạn giao thông tại Việt Nam xảy ra ở giao thông đường bộ. Theo báo cáo của Ủy ban An toàn giao thông quốc gia, trong 8 tháng đầu năm 2022, có 7390 vụ tai nạn giao thông đường bộ, trong đó có 4178 người chết và 4937 người bị thương. Số người chết tăng 8,67% so với cùng kì năm trước [7]. Khi đọc các bài báo về tai nạn giao thông, ta có thể thấy tình huống tai nạn giao thông phổ biến nhất đó là va chạm kiểu húc đuôi (đầu xe này đâm vào đuôi xe khác).

Nguyên nhân dễ dẫn đến va chạm kiểu này nhất đó là không giữ đủ khoảng cách an toàn giữa 2 xe. Sau đây là một số vụ tai nạn giao thông kiểu húc đuôi xảy ra trong năm nay: Tai nạn liên hoàn trên cao tốc TP.HCM – Long Thành – Dầu Giây tối 2/8/2022, 7 người bị thương, 9 xe ô tô hư hỏng nặng.4 Tai nạn giao thông ngày 2/8/2022 (Nguồn: báo Lao động) 3 Luận văn tốt nghiệp SVTH: Giáp Gia Hy Tai nạn liên hoàn giữa 3 xe ô tô tại Bình Dương, chiều ngày 31/8/2022, 2 tài xế và những hành khách ngồi trên ô tô xây xác nhẹ.5 Tai nạn giao thông ngày 31/8/2022 (Nguồn: báo Lao động) Tình huống sắp va chạm kiểu húc đuôi là lúc hệ thống cảnh báo tiền va chạm thật sự phát huy hiệu quả của nó. Khi người lái xe nhận ra tình huống sắp va chạm, họ cần mất một khoảng thời gian khoảng 0.68 giây mới có thể phản ứng rời chân khỏi bàn đạp ga và chuyển sang đạp phanh được [8]. Con số này còn tùy thuộc vào kinh nghiệm cũng như độ tập trung của tài xế và nó có thể lên đến khoảng 2 giây nếu tài xế đang mất tập trung.

Tuy nhiên, đối với các ô tô có trang bị hệ thống cảnh báo tiền va chạm, hệ thống sẽ tính toán được khả năng xảy ra va chạm sớm hơn rất nhiều so với phán đoán của tài xế, đồng thời hệ thống sẽ đưa ra cảnh báo ngay lập tức để báo hiệu cho tài xế đạp phanh. Ngay cả khi tài xế có phản ứng chậm, hệ thống sẽ tự động phanh trước thời điểm va chạm để tránh hoặc giảm thiểu thiệt hại vụ va chạm. Một vài số liệu thống kê về hiệu quả của hệ thống cảnh báo tiền va chạm trong việc phòng tránh va chạm kiểu húc đuôi: - Một nghiên cứu vào năm 2015 dựa trên dữ liệu từ người dân châu Âu và Úc cho rằng công nghệ phanh tự động trên hệ thống cảnh báo tiền va chạm có thể làm giảm số va chạm kiểu húc đuôi đến 38% [1] - Một nghiên cứu năm 2015 của Viện Bảo hiểm An toàn Đường cao tốc (Insurance Institute for Highway Safety) cho rằng hệ thống cảnh báo tiền va chạm kết hợp phanh tự động làm giảm va chạm kiểu húc đuôi. [1] - Một nghiên cứu công bố vào tháng 12 năm 2020 của Viện Bảo hiểm An toàn Đường cao tốc (Insurance Institute for Highway Safety) và Viện Dữ liệu Mất mác 4 Luận văn tốt nghiệp SVTH: Giáp Gia Hy Đường cao tốc ( Highway Loss Data Institute) cho rằng hệ thống cảnh báo tiền va chạm kết hợp phanh tự động giảm 50% số va chạm kiểu húc đuôi.

[2] Ngoài ra các hệ thống cảnh báo tiền va chạm hiện nay còn có khả năng phát hiện va chạm với người đi bộ. Đây là một tính năng cũng rất hữu ích nếu được trang bị trên các dòng xe bán tại Việt Nam vì đại đa số người đi bộ tham gia giao thông tại Việt Nam chưa có ý thức tuân thủ quy định pháp luật. Có thể kể đến các vi phạm điển hình như: không đi đúng phần đường quy định, không qua đường đúng nơi quy định (nơi có kẻ vạch cho nguời đi bộ, cầu vượt, hầm chui cho người đi bộ),… Thậm chí có nhiều người trèo qua dải phân cách để băng qua đường ở các đường lớn, có nhiều làn đường cho xe ô tô chạy tốc độ cao di chuyển gây nên những tình huống rất nguy hiểm nếu xảy ra va chạm trực diện.6 Ô tô xảy ra va chạm với người băng qua đường đột ngột tại đường cao tốc Hà Nội – Bắc Giang ngày 25/2/2020 (Nguồn: báo VN Express) Hệ thống cảnh báo tiền va chạm sẽ là một công cụ vô cùng hữu ích trong việc giảm số lượng tai nạn giao thông và giảm thiệt hại khi xảy ra tai nạn giao thông. Việc nghiên cứu đề tài về hệ thống cảnh báo tiền va chạm sẽ giúp hiểu rõ hơn về cấu tạo và cách thức hệ thống hoạt động.

Từ đó, các sinh viên ngành cơ khí ô tô như em có thể tìm ra những khuyết điểm của hệ thống và nghiên cứu sâu hơn để cải thiện hệ thống, xây dựng thêm các tính năng an toàn cho hệ thống cảnh báo tiền va chạm để hệ thống này có thể bảo vệ sức khỏe và tính mạng của nhiều người tham gia giao thông hơn.3 Nguồn nhân lực tương lai của ngành công nghiệp ô tô Các hệ thống trên xe ô tô ngày càng trở nên phức tạp và có xu hướng chuyển dần sang tự động hóa, hoạt động tự động mà không cần hoặc cần rất ít sự điều khiển của con người. Ngày càng nhiều các bộ phận trên xe ô tô được điều khiển bằng điện, đòi hỏi 5 Luận văn tốt nghiệp SVTH: Giáp Gia Hy phải có nhiều ECU hơn và đi kèm theo đó là các chương trình, thuật toán được lập trình vào ECU để ECU hoạt động hiệu quả và chính xác. Do đó, nhu cầu tuyển dụng các kĩ sư có khả năng sử dụng các ngôn ngữ lập trình ngày càng tăng cao. Với đề tài bao gồm một mô hình mô phỏng hệ thống được xây dựng trên nền tảng Arduino, đề tài này sẽ giúp em học được những kiến thức cơ bản về việc kết hợp phần cứng với phần mềm một cách hiệu quả sao cho hệ thống hoạt động được.

Đồng thời cũng học được nhiều kiến thức về ngôn ngữ lập trình Arduino, một ngôn ngữ lập trình thuộc loại đơn giản và dễ học nhất. Từ đó trang bị cho mình các kỹ năng cơ bản về lập trình để thể học các ngôn ngữ lập trình nâng cao hơn như C, C++ hay Python. Đây là các ngôn ngữ lập trình có tiềm năng lớn, đang được sử dụng rộng rãi trong ngành công nghiệp ô tô.
