1. Vấn đề và câu hỏi chính tài liệu giải quyết

  • Mô hình hóa toán học hệ thống phức tạp: Làm thế nào để chuyển đổi các sơ đồ khối nhiều vòng lặp, nhiều nhánh rẽ sang hàm truyền tương đương ($G(s)$) và hệ phương trình không gian trạng thái (State-Space: ma trận $A, B, C, D$) bằng lệnh MATLAB?
  • Đánh giá tính ổn định đa miền: Làm sao để xác định và kiểm chứng tính ổn định của hệ thống kín thông qua các công cụ miền tần số (Biểu đồ Bode, Biểu đồ Nyquist) và miền phức (Quỹ đạo nghiệm số - Root Locus)?
  • Khảo sát đặc tính quá độ và chất lượng điều khiển: Làm thế nào để xác định chính xác các chỉ tiêu chất lượng (độ vọt lố $\sigma_{max}%$, thời gian xác lập $t_{xl}$, sai số xác lập $e_{xl}$) khi hệ thống chịu kích thích đầu vào hàm nấc đơn vị ($Step$)?
  • Tổng hợp và thiết kế bộ điều khiển PID/PI ứng dụng: Quy trình tính toán và hiệu chỉnh thông số bộ điều khiển PID cho đối tượng lò nhiệt (phương pháp Ziegler-Nichols) và bộ điều khiển PI cho động cơ điện một chiều (tiêu chuẩn tối ưu Modul).

2. Trích xuất thuật ngữ chuyên ngành quan trọng

  1. Hàm truyền (Transfer Function - $G(s)$)
  2. Hệ phương trình trạng thái (State-Space Representation)
  3. Sơ đồ khối (Block Diagram Reduction)
  4. Biểu đồ Bode (Bode Diagram)
  5. Biểu đồ Nyquist (Nyquist Diagram)
  6. Quỹ đạo nghiệm số (Root Locus - rlocus)
  7. Độ dự trữ biên (Gain Margin - $G_M$)
  8. Độ dự trữ pha (Phase Margin - $P_M$)
  9. Tần số cắt biên ($\omega_c$ - Gain Crossover Frequency)
  10. Tần số cắt pha ($\omega_{-\pi}$ - Phase Crossover Frequency)
  11. Hệ số khuếch đại giới hạn ($K_{gh}$)
  12. Tần số dao động tự nhiên ($\omega_n$)
  13. Hệ số giảm chấn ($\xi$ - Damping Ratio)
  14. Độ vọt lố (Overshoot - $\sigma_{max}%$)
  15. Thời gian xác lập (Settling Time - $t_{xl}$)
  16. Sai số xác lập (Steady-State Error - $e_{xl}$)
  17. Bộ điều khiển PID (Proportional-Integral-Derivative Controller)
  18. Phương pháp Ziegler-Nichols
  19. Tiêu chuẩn tối ưu Modul (Modulus Optimum)
  20. Mô phỏng Simulink (Simulink Simulation)

3. Đóng góp và điểm mới của tài liệu

  • Tích hợp tính toán giải tích và lập trình mô phỏng: Kết hợp chặt chẽ giữa việc biến đổi đại số sơ đồ khối với các hàm xử lý tự động trong MATLAB (series, parallel, feedback, tf2ss).
  • Quy trình chuẩn hóa đánh giá ổn định: Xây dựng hệ thống so sánh đối chứng trực tiếp giữa 3 công cụ kinh điển: Bode, Nyquist và Root Locus trên cùng một đối tượng điều khiển.
  • Thực nghiệm thiết kế trên đối tượng vật lý thực: Cung cấp hướng dẫn chi tiết từ khâu nhận dạng hàm truyền đối tượng (Lò nhiệt, Động cơ DC) đến khâu mô phỏng đánh giá hiệu quả từng thành phần $P, I, D$ trên môi trường Simulink.

BƯỚC 2: VIẾT CONTENT THEO CẤU TRÚC

Tổng quan nghiên cứu

Trong kỹ thuật điều khiển tự động hiện đại, việc mô hình hóa chính xác và phân tích ổn định hệ thống đóng vai trò quyết định đến chất lượng vận hành công nghiệp. Khi cấu trúc hệ thống ngày càng phức tạp với nhiều vòng hồi tiếp, các phương pháp biến đổi toán học truyền thống bằng tay thường tốn thời gian và dễ phát sinh sai số. Do đó, việc ứng dụng các phần mềm chuyên dụng như MATLAB và Simulink trở thành giải pháp cốt lõi giúp tối ưu hóa chu trình phân tích, thiết kế và kiểm chứng bộ điều khiển.

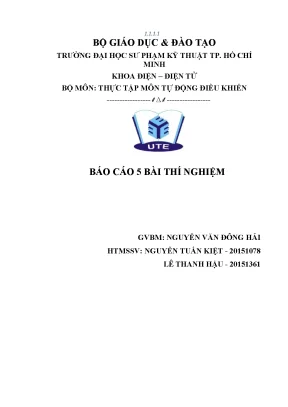

Tài liệu "5 Thí Nghiệm MATLAB Ứng Dụng Trong Mô Tả Toán Học Hệ Thống" từ Khoa Điện – Điện tử, Trường Đại học Sư phạm Kỹ thuật TP.HCM cung cấp khung thực hành hoàn chỉnh về lý thuyết điều khiển tự động tuyến tính. Nghiên cứu giải quyết bài toán cầu nối giữa lý thuyết điều khiển kinh điển và thực hành mô phỏng số. Thông qua tài liệu này, người học không chỉ nắm vững phương pháp đại số sơ đồ khối, khảo sát ổn định đa miền mà còn làm chủ kỹ thuật tổng hợp bộ điều khiển PID trên các đối tượng công nghiệp điển hình.

Cách tiếp cận của tài liệu tập trung vào việc mô hình hóa từng bước bằng mã lệnh MATLAB kết hợp trực quan hóa trên sơ đồ khối Simulink. Phương pháp này giúp người học so sánh đối chứng trực tiếp giữa kết quả giải tích và đáp ứng mô phỏng thực tế.

Nội dung chi tiết

1. Cơ sở lý thuyết và mô hình hóa toán học hệ thống điều khiển

Mô tả toán học là bước tiên quyết để phân tích và tổng hợp mọi hệ thống điều khiển tự động. Một hệ thống tuyến tính dừng liên tục có thể được biểu diễn dưới dạng hàm truyền đạt $G(s)$ trong miền toán tử Laplace hoặc hệ phương trình trạng thái trong miền thời gian:

$$\dot{x}(t) = Ax(t) + Bu(t)$$ $$y(t) = Cx(t) + Du(t)$$

Tài liệu hướng dẫn chi tiết cách rút gọn các sơ đồ khối phức tạp chứa nhiều nhánh song song, nối tiếp và hồi tiếp đa cấp. Việc kết hợp các lệnh cơ bản trong MATLAB như:

  • parallel(G1, G3): Tính toán hàm truyền tương đương cho các nhánh song song.
  • series(G1G3, G2H1): Ghép nối tiếp các khối hàm truyền.
  • feedback(G, H, -1): Rút gọn vòng hồi tiếp âm.
% Ví dụ rút gọn hệ thống hồi tiếp âm đơn vị
G1G3 = parallel(G1, G3);
G2H1 = feedback(G2, H1);
G_open = series(G1G3, G2H1);
G_closed = feedback(G_open, 1);

Bên cạnh hàm truyền, tài liệu chỉ rõ quy trình chuyển đổi từ $G(s)$ sang không gian trạng thái nhằm xác định các ma trận hệ thống $A, B, C, D$. Điểm nhấn quan trọng là việc thiết lập mô hình kiểm chứng trên MATLAB Simulink, giúp khẳng định sự trùng khớp tuyệt đối giữa kết quả đại số lý thuyết và mô phỏng số.

2. Phương pháp khảo sát tính ổn định bằng Bode, Nyquist và Quỹ đạo nghiệm số

Tính ổn định là điều kiện tiên quyết của một hệ thống điều khiển tự động. Tài liệu triển khai khảo sát ổn định chuyên sâu thông qua ba phương pháp nền tảng:

A. Khảo sát ổn định theo tiêu chuẩn Bode

Dựa trên đáp ứng tần số biên độ và pha của hệ hở $G(s)$, lệnh bode(G) và margin(G) cho phép xác định chính xác:

  • Tần số cắt biên ($\omega_c$): Tần số tại đó $|G(j\omega)| = 1$ ($0 \text{ dB}$).
  • Tần số cắt pha ($\omega_{-\pi}$): Tần số tại đó $\angle G(j\omega) = -180^\circ$.
  • Độ dự trữ biên ($G_M$) và Độ dự trữ pha ($P_M$): Hệ kín hồi tiếp âm đơn vị ổn định khi và chỉ khi cả hai giá trị $G_M > 0 \text{ dB}$ và $P_M > 0^\circ$.
% Khảo sát biểu đồ Bode và tìm biên/pha dự trữ
G = tf(10, conv([1 0.1], [1 8 20]));
margin(G);
grid on;

B. Khảo sát ổn định theo tiêu chuẩn Nyquist

Bằng lệnh nyquist(G), tài liệu phân tích quỹ đạo biên độ - pha trên mặt phẳng phức. Số vòng mà đường cong Nyquist của hệ hở bao quanh điểm tới hạn $(-1, j0)$ sẽ quyết định tính ổn định của hệ kín theo định lý Cauchy. Khi hệ số khuếch đại $K$ tăng cao (ví dụ $K=400$), biểu đồ Nyquist bao điểm $(-1, j0)$, đồng nghĩa với việc hệ kín rơi vào trạng thái mất ổn định.

C. Khảo sát hệ thống bằng Quỹ đạo nghiệm số (Root Locus)

Phương pháp quỹ đạo nghiệm số cho phép theo dõi sự dịch chuyển của các cực hệ kín khi hệ số khuếch đại $K$ biến thiên từ $0 \to \infty$. Lệnh rlocus(G) được sử dụng để:

  • Xác định hệ số khuếch đại giới hạn $K_{gh}$ phân định ranh giới ổn định.
  • Định vị giá trị $K$ thỏa mãn các tham số thiết kế: tần số dao động tự nhiên $\omega_n$, hệ số giảm chấn $\xi$, độ vọt lố $\sigma_{max}%$ và thời gian xác lập $t_{xl}$.

3. Đánh giá chất lượng quá độ và thiết kế bộ điều khiển PID/PI ứng dụng

Sau khi đảm bảo tính ổn định, chất lượng động học và độ chính xác xác lập là tiêu chí đánh giá cốt lõi. Tài liệu sử dụng lệnh step(Gk, t) để trích xuất các đáp ứng quá độ với đầu vào là hàm nấc đơn vị:

  • Độ vọt lố ($\sigma_{max}%$): Đánh giá mức độ dao động cực đại của ngõ ra so với giá trị xác lập.
  • Thời gian xác lập ($t_{xl}$ theo tiêu chuẩn 2% hoặc 5%): Thời gian cần thiết để sai lệch ngõ ra đi vào dải sai số cho phép.
  • Sai số xác lập ($e_{xl}$): Xác định độ chính xác khi hệ thống đạt trạng thái tĩnh, tính toán qua công thức $e_{xl} = \frac{1}{1 + K_p}$ với $K_p = \lim_{s \to 0} G(s)$.
% Khảo sát đáp ứng quá độ hàm bước
Gk = feedback(G, 1);
step(Gk, 10);
grid on;

Ứng dụng điều khiển nhiệt độ lò nhiệt (PID Controller)

Tài liệu xây dựng hàm truyền gần đúng của đối tượng lò nhiệt dạng khâu quán tính bậc một có trễ và áp dụng phương pháp Ziegler-Nichols để xác định bộ thông số $K_P, K_I, K_D$. Phân tích định lượng làm rõ vai trò từng khâu:

  • Khâu P ($K_P$): Tăng tốc độ đáp ứng, giảm thời gian tăng nhưng không triệt tiêu được sai số xác lập và dễ gây vọt lố.
  • Khâu I ($K_I$): Triệt tiêu hoàn toàn sai số xác lập về 0, tuy nhiên làm tăng thời gian quá độ và độ vọt lố.
  • Khâu D ($K_D$): Dự đoán xu hướng sai lệch, giảm vọt lố và tăng cường độ dự trữ ổn định cho hệ thống.

Ứng dụng điều khiển tốc độ động cơ một chiều (PI Controller)

Xây dựng hệ phương trình trạng thái mô tả quan hệ giữa điện áp phần ứng $U_ư(t)$, dòng điện phần ứng $i(t)$ và tốc độ quay $\omega(t)$. Từ hàm truyền đối tượng, bộ điều khiển PI được thiết kế theo tiêu chuẩn tối ưu Modul, đảm bảo triệt tiêu ảnh hưởng của các hằng số thời gian nhỏ và tối ưu hóa thời gian đáp ứng dòng điện.

Ai nên đọc tài liệu này?

Tài liệu này được biên soạn với tính ứng dụng cao, đặc biệt phù hợp cho các nhóm đối tượng sau:

  • Sinh viên ngành Kỹ thuật Điều khiển & Tự động hóa, Cơ điện tử, Điện tử: Phục vụ trực tiếp cho các học phần Lý thuyết Điều khiển Tự động, Thực tập Tự động Điều khiển và Đồ án môn học.
  • Kỹ sư R&D và Kỹ sư Tự động hóa công nghiệp: Cần cẩm nang tra cứu nhanh các lệnh MATLAB/Simulink trong việc mô hình hóa động học, phân tích ổn định và cân chỉnh thông số bộ điều khiển vòng kín.
  • Giảng viên và Nghiên cứu sinh: Sử dụng làm tài liệu tham khảo trong xây dựng bài giảng thực hành, đề tài thí nghiệm mô phỏng hệ thống điều khiển tuyến tính.

Kiến thức nền tảng yêu cầu:

  • Nắm vững toán học cao cấp (Toán giải tích, Phép biến đổi Laplace, Đại số ma trận).
  • Khái niệm cơ bản về lý thuyết mạch điện và cơ học động lực học.
  • Thao tác cơ bản trên giao diện MATLAB và môi trường sơ đồ khối Simulink.

Câu hỏi thường gặp

1. Làm thế nào để xác định hệ kín ổn định dựa vào biểu đồ Bode trong MATLAB?

Sau khi vẽ biểu đồ Bode bằng lệnh margin(G), bạn quan sát hai thông số: độ dự trữ biên độ ($G_M$) và độ dự trữ pha ($P_M$). Hệ kín hồi tiếp âm đơn vị sẽ ổn định nếu và chỉ nếu cả $G_M > 0 \text{ dB}$ và $P_M > 0^\circ$. Nếu một trong hai giá trị âm, hệ thống kín sẽ mất ổn định.

2. Quy trình rút gọn sơ đồ khối nhiều nhánh phức tạp sang hàm truyền trong MATLAB như thế nào?

Quy trình thực hiện gồm 4 bước:

  1. Khai báo các hàm truyền thành phần bằng lệnh tf().
  2. Gộp các khối song song bằng lệnh parallel().
  3. Gộp các khối nối tiếp bằng lệnh series().
  4. Rút gọn các vòng hồi tiếp từ trong ra ngoài bằng lệnh feedback().

3. Tại sao bộ điều khiển P đơn thuần không thể loại bỏ hoàn toàn sai số xác lập?

Bộ điều khiển P tạo tín hiệu điều khiển tỷ lệ thuận trực tiếp với sai số ($u(t) = K_p \cdot e(t)$). Khi sai số $e(t)$ tiệm cận về 0, tín hiệu điều khiển cũng triệt tiêu, khiến đối tượng không duy trì được trạng thái cân bằng dưới tác động của tải. Do đó, hệ thống luôn tồn tại sai số xác lập tĩnh.

4. Khi nào nên sử dụng phương pháp Quỹ đạo nghiệm số thay cho biểu đồ Bode?

Phương pháp Quỹ đạo nghiệm số thích hợp nhất khi bạn cần khảo sát sự thay đổi động học của hệ thống khi một tham số (thường là hệ số khuếch đại $K$) biến thiên liên tục. Phương pháp này trực tiếp cung cấp vị trí các cực hệ kín, giúp dễ dàng xác định đồng thời độ vọt lố, hệ số giảm chấn và thời gian xác lập.

5. Lệnh nào trong MATLAB hỗ trợ chuyển đổi từ hàm truyền sang phương trình biến trạng thái?

Bạn có thể sử dụng lệnh [A, B, C, D] = tf2ss(num, den), trong đó num và den lần lượt là các vector chứa hệ số của tử số và mẫu số hàm truyền $G(s)$. MATLAB sẽ tự động tính toán và trả về hệ ma trận trạng thái chính tắc.

Kết luận

Tài liệu "5 Thí Nghiệm MATLAB Ứng Dụng Trong Mô Tả Toán Học Hệ Thống" là cẩm nang thực hành trực quan và chuẩn mực dành cho người học kỹ thuật điều khiển tự động.

  • Tổng kết cốt lõi:

    • Làm chủ toàn diện các hàm thao tác hàm truyền và không gian trạng thái trong MATLAB.
    • Nắm vững kỹ năng đánh giá tính ổn định qua 3 công cụ: Bode, Nyquist và Root Locus.
    • Hiểu sâu cơ chế tác động của các khâu $P, I, D$ và phương pháp thiết kế bộ điều khiển cho mô hình thực tế (lò nhiệt, động cơ DC).

  • Hướng nghiên cứu mở rộng:

    • Ứng dụng bộ điều khiển thích nghi, điều khiển mờ (Fuzzy Logic) hoặc thuật toán tối ưu bầy đàn (PSO/GA) để tự động hóa căn chỉnh thông số PID.
    • Mở rộng khảo sát trên các hệ thống phi tuyến và hệ thống điều khiển số đa biến (MIMO).

[!TIP] Tải xuống và thực hành ngay: Hãy tải toàn bộ mã nguồn MATLAB và mô hình Simulink mẫu trong tài liệu để tự tay chạy thử nghiệm và nâng cao kỹ năng phân tích hệ thống điều khiển tự động của bạn ngay hôm nay!
