Giới thiệu dự án
Quản lý đất đai hiệu quả là nền tảng của phát triển kinh tế - xã hội bền vững, đặc biệt tại các vùng biên giới như xã Bản Phiệt, huyện Bảo Thắng, tỉnh Lào Cai. Theo số liệu năm 2018, xã Bản Phiệt có tổng diện tích đất tự nhiên 3.299,545 ha với 1.385 hộ dân thuộc 11 dân tộc cùng sinh sống — một khu vực phức tạp về ranh giới thửa đất, đòi hỏi hệ thống bản đồ địa chính (Cadastral Map) chính xác và đồng bộ.

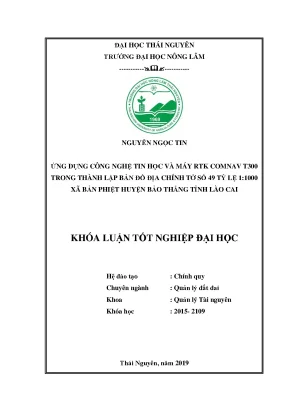

Khóa luận tốt nghiệp "Ứng dụng công nghệ tin học và máy RTK Comnav T300 trong thành lập bản đồ địa chính tờ số 49 tỷ lệ 1:1000 xã Bản Phiệt huyện Bảo Thắng tỉnh Lào Cai" do sinh viên Nguyễn Ngọc Tin — Khoa Quản lý Tài nguyên, Đại học Nông Lâm Thái Nguyên — thực hiện tại Công ty TNHH VIETMAP từ tháng 01 đến tháng 05 năm 2019, giải quyết bài toán cụ thể: xây dựng tờ bản đồ địa chính số 49 tỷ lệ 1:1000 cho vùng đất diện tích 25 ha bằng công nghệ GNSS-RTK (Global Navigation Satellite System – Real Time Kinematic), thay thế phương pháp đo đạc truyền thống vốn tốn nhiều nhân công và thời gian.
Mục tiêu cụ thể của đề tài:
- Đánh giá điều kiện tự nhiên, kinh tế - xã hội của xã Bản Phiệt làm cơ sở lập phương án kỹ thuật.
- Phân tích tình hình quản lý nhà nước về đất đai tại địa phương.
- Ứng dụng máy RTK Comnav T300 kết hợp phần mềm Microstation V8i và gCadas để thành lập tờ BĐĐC số 49 tỷ lệ 1:1000.
- Đánh giá thuận lợi, khó khăn và đề xuất giải pháp cải tiến quy trình.
Phạm vi và giới hạn: Đề tài tập trung vào tờ bản đồ số 49, tỷ lệ 1:1000, kích thước thực tế 0,5 km × 0,5 km tương ứng 25 ha, trong hệ tọa độ quốc gia VN-2000, múi chiếu 3°, kinh tuyến trục 104°45' (áp dụng cho tỉnh Lào Cai).
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trước khi thực hiện đề tài, xã Bản Phiệt đã có hệ thống bản đồ địa chính sơ bộ với 1 tờ tỷ lệ 1:10.000, 20 tờ tỷ lệ 1:1.000 và 7 tờ tỷ lệ 1:500. Tuy nhiên, các tờ bản đồ này chưa được cập nhật đồng bộ và thiếu độ chính xác cần thiết theo Thông tư 25/2014/TT-BTNMT.
| Giải pháp | Ưu điểm | Nhược điểm |
|---|---|---|
| Đo đạc truyền thống (toàn đạc điện tử) | Độ chính xác cao ở địa hình phức tạp | Chậm, cần nhiều nhân công, phụ thuộc tầm nhìn thông suốt |
| Ảnh hàng không | Phủ diện tích rộng nhanh | Chi phí cao, cần điểm khống chế mặt đất dày đặc (2.500 ha/điểm) |
| GNSS-RTK (giải pháp chọn) | Nhanh, độ chính xác ±10mm, không phụ thuộc tầm nhìn | Cần đường truyền radio UHF thông suốt, bán kính 12 km từ BASE |
Yêu cầu người dùng (phân loại MoSCoW):
- Must have: Sai số vị trí điểm ≤ 15 cm (quy định tại mục c, khoản 4, Điều về độ chính xác BĐĐC tỷ lệ 1:1.000); hệ tọa độ VN-2000; định dạng đầu ra *.dgn.
- Should have: Tích hợp thống kê diện tích từng thửa đất, gán nhãn chủ sử dụng.
- Could have: Xuất hồ sơ địa chính điện tử kết hợp phần mềm CSDL.
- Won't have (giai đoạn này): Xây dựng cơ sở dữ liệu địa chính (CSDL) toàn xã.
Thiết kế hệ thống
Technology Stack:
| Thành phần | Công cụ/Thiết bị | Phiên bản/Model |
|---|---|---|
| Thiết bị đo ngoại nghiệp | Máy RTK Comnav T300 | Model T300, radio UHF 25W |
| Phần mềm nền đồ họa | Bentley Microstation | V8i (SELECTseries) |
| Phần mềm địa chính | gCadas (eKiGIS JSC) | Chạy trên Microstation V8i |
| Phần mềm bổ trợ | VietmapXM | Trên Microstation V8i/V8 XM |
| Xử lý số liệu thô | Microsoft Excel | — |
| Hệ tọa độ | VN-2000, múi chiếu 3° | Kinh tuyến trục 104°45' |
| Hệ chiếu | UTM (Universal Transverse Mercator) | Múi 3° cho tỉnh Lào Cai |
Cơ sở toán học bản đồ: Tờ 1:1.000 được phân mảnh từ tờ 1:2.000 chia thành 4 ô vuông (a, b, c, d), kích thước thực tế 500 m × 500 m, kích thước bản vẽ 50 cm × 50 cm, tọa độ gốc lưu trữ: X = 500.000 m, Y = 1.000.000 m, độ phân giải 1.000 mm/m.
Yêu cầu độ chính xác theo quy chuẩn:
- Sai số vị trí điểm bất kỳ trên ranh giới thửa đất so với điểm khống chế gần nhất: ≤ 15 cm
- Sai số tương hỗ vị trí 2 điểm bất kỳ: ≤ 0,2 mm theo tỷ lệ bản đồ (tức ≤ 20 cm thực địa)
- Với đất nông nghiệp tỷ lệ 1:1.000: cho phép tăng 1,5 lần → ≤ 22,5 cm
Methodology
Phương pháp phát triển: Quy trình tuần tự theo Thông tư 25/2014/TT-BTNMT của Bộ Tài nguyên và Môi trường, gồm 6 bước chính:
Bước 1 → Thiết kế kỹ thuật & dự toán
Bước 2 → Chuẩn bị (file chuẩn, xác định khu vực)
Bước 3 → Ngoại nghiệp (đo vẽ RTK)
Bước 4 → Biên tập nội nghiệp (Microstation + gCadas)
Bước 5 → Hoàn thiện bản đồ
Bước 6 → Kiểm tra & nghiệm thu
Thời gian thực hiện: 07/01/2019 – 17/05/2019 (khoảng 19 tuần), bao gồm cả giai đoạn kiểm tra, đối soát thực địa và hoàn thiện hồ sơ.
Implementation và kết quả
Development process
Bước 1 — Xây dựng thiết kế kỹ thuật: Thu thập tài liệu từ UBND xã Bản Phiệt, phòng Tài nguyên và Môi trường huyện Bảo Thắng. Xác định 03 điểm cơ sở địa chính hạng III làm điểm gốc (BASE) cho máy RTK. Thiết lập thư mục lưu trữ bản đồ theo chuẩn *.dgn của Microstation.
Bước 2 — Chuẩn bị file chuẩn: Tạo file chuẩn với các thông số Working Units: Master Units = mét (m), Sub Units = milimet (mm), Resolution = 1.000, Storage Center Point: X = 500.000 m, Y = 1.000.000 m. Cài đặt hệ chiếu VN-2000, múi 3°, kinh tuyến trục 104°45' cho tỉnh Lào Cai.
Bước 3 — Công tác ngoại nghiệp với RTK Comnav T300:
Quy trình cài đặt máy RTK T300 tại thực địa:
1. Khởi động sổ tay (Controller) → Menu Wizard
2. Tạo tên file đo mới → Cửa sổ Projection
3. Nhập tham số tính chuyển WGS-84 → VN-2000:
- Dx = -191,90441m
- Dy = -39,30318m
- Dz = -111,45339m
4. Kết nối Bluetooth giữa sổ tay và máy ROVER
5. Cài đặt trạm BASE tại điểm địa chính hạng III:
- Nhập tọa độ VN-2000 của điểm gốc
- Bật phát radio UHF 25W, chọn kênh tần số
6. ROVER thu tín hiệu từ ≥ 4 vệ tinh → FIX solution
7. Khi đạt độ chính xác: ±10mm + 1ppm → lưu điểm
Thông số kỹ thuật máy RTK Comnav T300:
- Sai số vị trí điểm: 10 mm + 1 ppm RMS
- Sai số cao độ: 20 mm + 1 ppm RMS
- Phạm vi hoạt động ROVER–BASE: ≤ 12 km trong điều kiện thuận lợi
- Phương thức truyền số hiệu chỉnh: Radio UHF công suất 25W, 9 kênh
- Số vệ tinh thu tối thiểu để định vị 3D: 4 vệ tinh
Bước 4 — Xử lý số liệu và biên tập nội nghiệp:
Dữ liệu thô (file sổ tay RTK)
↓
Xuất sang Microsoft Excel → Lọc tọa độ X, Y (VN-2000)
↓
Import vào gCadas → Triển điểm đo lên bản vẽ
↓
Kết nối điểm → Vẽ ranh giới thửa đất
↓
Gán nhãn (số thửa, loại đất, diện tích, chủ sử dụng)
↓
Đối soát, tu chỉnh → Biên tập hoàn chỉnh trên Microstation V8i
Testing và validation
- Kiểm tra sai số vị trí điểm: So sánh tọa độ điểm đo với tọa độ điểm khống chế địa chính hạng III gần nhất → sai số ≤ 15 cm theo quy định cho tỷ lệ 1:1.000.
- Kiểm tra sai số tương hỗ: Đo kiểm trực tiếp khoảng cách cạnh thửa ngoài thực địa, đối chiếu với chiều dài tính từ tọa độ trên bản đồ số → sai số ≤ 0,2 mm theo tỷ lệ.
- Đối soát thực địa: In bản đồ nháp, mang ra thực địa kiểm tra ranh giới thửa đất, tên địa vật, hướng dòng chảy, loại công trình xây dựng.
- Nghiệm thu từng công đoạn: Tuân thủ nguyên tắc "chỉ khi công đoạn trước được nghiệm thu mới thực hiện công đoạn tiếp theo" — giảm thiểu sai sót tích lũy.
Kết quả đạt được
- Hoàn thành tờ bản đồ địa chính số 49 tỷ lệ 1:1.000, diện tích 25 ha, thể hiện đầy đủ: ranh giới thửa đất, loại đất (nông nghiệp/lâm nghiệp/phi nông nghiệp), công trình xây dựng, hệ thống giao thông, thủy hệ, điểm khống chế tọa độ.
- Sản phẩm đầu ra: file *.dgn (Microstation V8i) + bảng thống kê diện tích theo chủ sử dụng.
- Dữ liệu đạt chuẩn theo Thông tư 25/2014/TT-BTNMT, sẵn sàng tích hợp vào hệ thống CSDL địa chính của Sở TNMT Lào Cai.
Đổi mới và đóng góp
So sánh với phương pháp truyền thống:
| Tiêu chí | Toàn đạc điện tử | Ảnh hàng không | RTK GNSS (đề tài) |
|---|---|---|---|
| Tốc độ đo 1 điểm | 3–5 phút/điểm | — | < 30 giây/điểm |
| Nhân công ngoại nghiệp | 3–4 người/tổ | Cần đội mặt đất | 1–2 người/tổ |
| Phụ thuộc tầm nhìn | Có | Không | Không |
| Đầu ra tọa độ | Cần xử lý sau | Cần nội nghiệp nhiều | VN-2000 trực tiếp |
| Sai số vị trí điểm | 5–10 mm | 20–30 cm (ảnh 1:8.000) | 10 mm + 1 ppm |
Đổi mới kỹ thuật nổi bật:
- Tích hợp hệ thống GNSS đa chòm sao (GPS + GLONASS) trên máy Comnav T300, tăng số vệ tinh thu từ 24 lên ≥ 30 vệ tinh khả dụng, cải thiện độ ổn định FIX solution tại địa hình đồi núi như Bản Phiệt.
- Ứng dụng phần mềm gCadas chạy trên Microstation V8i thay vì giao diện CLI thủ công, tự động hóa gán nhãn thửa đất, rút ngắn thời gian nội nghiệp ước tính 40–50% so với biên tập thủ công bằng Microstation đơn thuần.
- Quy trình xử lý số liệu qua Microsoft Excel trước khi import vào gCadas — bước lọc nhiễu đơn giản nhưng hiệu quả, loại bỏ điểm đo không đạt FIX solution mà chỉ đạt FLOAT.
Ứng dụng thực tế và triển khai
Yêu cầu triển khai hệ thống:
- Phần cứng: 01 bộ RTK Comnav T300 (01 BASE + 01–3 ROVER), laptop/máy trạm cài Microstation V8i và gCadas.
- Điểm khống chế: Mật độ ≥ 1 điểm địa chính/100–150 ha (đối với tỷ lệ 1:1.000), đủ điểm hạng III trở lên trong khu vực.
- Kết nối: Radio UHF 25W, phạm vi 12 km, không vật cản lớn giữa BASE và ROVER.
Kịch bản ứng dụng thực tế:
- Đăng ký cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ): Bản đồ địa chính là tài liệu bắt buộc trong hồ sơ cấp GCN theo Luật Đất đai 2013.
- Lập quy hoạch sử dụng đất: BĐĐC tỷ lệ 1:1.000 làm bản đồ nền cho quy hoạch giao thông, thủy lợi, khu dân cư.
- Giải quyết tranh chấp đất đai: Tọa độ thửa đất được xác định chính xác đến 10–15 cm, có giá trị pháp lý cao.
- Cập nhật biến động: Bản đồ số dạng *.dgn cho phép cập nhật hàng ngày khi có biến động hợp pháp.
Tiềm năng mở rộng: Mô hình này có thể nhân rộng cho toàn bộ 20 tờ bản đồ 1:1.000 còn lại của xã Bản Phiệt, và tiếp tục áp dụng cho 3.299,545 ha đất tự nhiên toàn xã ở các tỷ lệ 1:500 và 1:2.000. Với tốc độ đo RTK, ước tính có thể hoàn thiện đo vẽ chi tiết toàn xã trong 6–8 tháng với đội ngũ 2–3 tổ đo.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật:
- Máy RTK phụ thuộc vào đường truyền radio UHF — tại địa hình đồi núi phía Bắc và Tây xã Bản Phiệt (độ chênh cao lớn), tín hiệu radio có thể bị suy giảm, cần bố trí thêm BASE phụ hoặc sử dụng NTRIP qua mạng 4G.
- Trong điều kiện tán cây rừng dày (xã có 1.969 ha đất lâm nghiệp), tín hiệu vệ tinh bị che khuất, buộc phải kết hợp đo toàn đạc điện tử tại các khu vực rừng.
- Phần mềm gCadas yêu cầu Microstation V8i bản quyền thương mại — chi phí license là rào cản với các đơn vị nhỏ.
Hướng phát triển:
- Chuyển đổi sang công nghệ RTK mạng (Network RTK/CORS) sử dụng trạm tham chiếu liên tục — loại bỏ hoàn toàn máy BASE, mở rộng vùng phủ sóng toàn quốc.
- Tích hợp UAV (flycam) kết hợp RTK để đo vẽ khu vực địa hình phức tạp, tán rừng — giảm thêm 30–40% thời gian ngoại nghiệp.
- Xây dựng CSDL địa chính số kết nối trực tiếp với phần mềm quản lý đất đai của Sở TNMT, hướng tới mô hình "một cửa" trong đăng ký đất đai.
- Nghiên cứu ứng dụng AI/Machine Learning để tự động nhận dạng ranh giới thửa đất từ ảnh vệ tinh độ phân giải cao, sử dụng kết quả RTK làm ground truth.
Đối tượng hưởng lợi
- Sinh viên ngành Quản lý đất đai, Trắc địa - Bản đồ: Tài liệu tham khảo thực tiễn về quy trình đo vẽ GNSS-RTK, biên tập Microstation V8i + gCadas; hiểu rõ chuẩn kỹ thuật Thông tư 25/2014/TT-BTNMT.
- Kỹ sư trắc địa và công ty đo đạc: Quy trình cài đặt tham số WGS-84 → VN-2000 trên sổ tay RTK Comnav T300; mẫu thiết kế kỹ thuật - dự toán công trình địa chính.
- Cán bộ địa chính cấp xã/huyện: Hiểu rõ yêu cầu nghiệm thu bản đồ địa chính số, quy định mật độ điểm khống chế (100–150 ha/điểm với tỷ lệ 1:1.000), tiêu chuẩn sai số cho phép.
- UBND xã Bản Phiệt và Sở TNMT Lào Cai: Trực tiếp nhận sản phẩm tờ BĐĐC số 49 phục vụ cấp GCNQSDĐ, quy hoạch và quản lý đất đai.
- Nhà nghiên cứu và giảng viên: Dữ liệu thực nghiệm tại địa bàn biên giới miền núi — bổ sung vào nghiên cứu về hiệu quả GNSS-RTK tại địa hình phức tạp Đông Bắc Việt Nam.
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật tối thiểu để triển khai hệ thống này? Cần tối thiểu: 01 bộ máy RTK Comnav T300 (BASE + ROVER), laptop cài Windows với Microstation V8i và gCadas, ≥ 02 điểm địa chính hạng III đã biết tọa độ VN-2000 trong khu đo, khu vực đo có bán kính ≤ 12 km từ BASE.
2. Giới hạn quy mô và giải pháp mở rộng? Một bộ RTK phủ hiệu quả trong bán kính 12 km. Để đo vẽ diện tích lớn hơn, bố trí nhiều BASE luân phiên hoặc sử dụng CORS (Continuously Operating Reference Station) — đang được Bộ TNMT triển khai trên toàn quốc.
3. Tích hợp với hệ thống hiện có như thế nào? Đầu ra file *.dgn tương thích trực tiếp với phần mềm Microstation — chuẩn bắt buộc theo quy định Bộ TNMT. Dữ liệu có thể chuyển sang *.shp (Shapefile) để dùng trong ArcGIS/QGIS hoặc phần mềm VBĐC (Việt Nam Bản đồ địa chính).
4. Chi phí bảo trì và hỗ trợ? Máy RTK cần hiệu chuẩn định kỳ hằng năm tại trung tâm đo lường. Phần mềm gCadas và VietmapXM được cập nhật theo quy định mới của Bộ TNMT, phí license hằng năm tùy gói của nhà cung cấp.
5. Chi phí đầu tư và hiệu quả kinh tế? Một bộ RTK Comnav T300 (2019) ước tính 150–250 triệu VNĐ. So với đo toàn đạc điện tử truyền thống cần 3–4 nhân công/tổ, RTK chỉ cần 1–2 người với tốc độ đo nhanh hơn 5–10 lần — ROI đạt được sau 12–18 tháng sử dụng liên tục tại các dự án địa chính quy mô trung bình trở lên.
Kết luận
Khóa luận đã chứng minh thành công tính khả thi và hiệu quả của việc ứng dụng công nghệ GNSS-RTK (máy Comnav T300) kết hợp phần mềm Microstation V8i và gCadas trong thành lập bản đồ địa chính tỷ lệ 1:1.000 tại địa bàn vùng biên giới phức tạp như xã Bản Phiệt, Lào Cai.
Kết quả nổi bật: tờ BĐĐC số 49 hoàn chỉnh, đạt chuẩn Thông tư 25/2014/TT-BTNMT (sai số vị trí điểm ≤ 15 cm), tọa độ đầu ra trực tiếp trong hệ VN-2000, thời gian ngoại nghiệp rút ngắn đáng kể so với phương pháp truyền thống nhờ tốc độ đo < 30 giây/điểm và sai số định vị 10 mm + 1 ppm RMS.
Về giá trị đóng góp, đề tài không chỉ cung cấp sản phẩm bản đồ có giá trị pháp lý cao cho công tác quản lý đất đai tại địa phương, mà còn xây dựng quy trình chuẩn 6 bước có thể nhân rộng cho các xã biên giới tương tự tại Lào Cai và các tỉnh miền núi phía Bắc. Hướng phát triển tiếp theo hướng đến Network RTK/CORS và tích hợp UAV để vượt qua giới hạn địa hình, tiến tới số hóa toàn diện hệ thống hồ sơ địa chính cấp xã phục vụ quản lý đất đai trong kỷ nguyên chuyển đổi số.
