Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong việc duy trì ổn định kinh tế - xã hội, bảo vệ tài nguyên quốc gia và giảm thiểu các tranh chấp pháp lý. Theo các thống kê từ ngành Tài nguyên và Môi trường (TN&MT), việc số hóa và chuẩn hóa hệ thống bản đồ địa chính chính quy theo Luật Đất đai và Thông tư số 25/2014/TT-BTNMT giúp tăng hiệu lực quản lý tới hơn 70%, đồng thời rút ngắn thời gian cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ). Tuy nhiên, tại các khu vực miền núi hiểm trở như xã Cao Tân, huyện Pác Nặm, tỉnh Bắc Kạn, việc đo đạc và cập nhật biến động đất đai gặp vô vàn thách thức do địa hình chia cắt mạnh, độ dốc lớn, hạ tầng giao thông cách trở và mật độ mất mốc khống chế trắc địa lịch sử (hệ HN-72 hoặc mốc cũ) lên tới 40–60% do sạt lở và mở rộng đường giao thông.

                    HỆ THỐNG QUẢN LÝ ĐỊA CHÍNH HIỆN ĐẠI
                                   │
       ┌───────────────────────────┴───────────────────────────┐
       ▼                                                       ▼
[Công nghệ GNSS RTK]                                 [Phần mềm gCadas / V8i]
 - Định vị động thời gian thực                        - Xử lý Topology tự động
 - Sai số mặt bằng < 10 mm                            - Tạo tâm thửa & gán nhãn
 - Đo độc lập không phụ thuộc tầm nhìn                 - Xuất hồ sơ chuẩn Thông tư 25

Vấn đề cốt lõi đặt ra tại khu vực thôn Nà Lài (thuộc tờ bản đồ số 92, tỷ lệ 1:1000 xã Cao Tân) là tình trạng biến động cơ cấu sử dụng đất diễn ra mạnh mẽ: tách thửa, chuyển mục đích từ đất lâm nghiệp sang đất thổ cư, mở rộng đường liên thôn nhưng chưa được chỉnh lý đồng bộ vào hệ quy chiếu Quốc gia VN-2000. Đề tài khóa luận tập trung giải quyết bài toán này với các mục tiêu cụ thể:

  1. Khảo sát và đánh giá hiện trạng mạng lưới mốc trắc địa: Xác định tình trạng các mốc địa chính cơ sở cấp I, II tại xã Cao Tân phục vụ phát triển lưới đo vẽ.
  2. Xây dựng trạm máy định vị vệ tinh động thời gian thực (GNSS RTK): Thiết lập trạm Base tĩnh và sử dụng máy Rover South S82E / E-Survey để đo chi tiết toàn bộ 36 thửa đất có biến động.
  3. Ứng dụng quy trình phần mềm chuyên dụng MicroStation V8i kết hợp gCadas và VietMap V8i: Tự động hóa khâu xử lý sai số hình học (Topology clean), đóng vùng thửa đất, gán nhãn thuộc tính và trích xuất hồ sơ kỹ thuật thửa đất.
  4. Bàn giao sản phẩm bản đồ địa chính số tờ 92 tỷ lệ 1:1000: Đảm bảo độ chính xác vị trí điểm góc thửa $M_p \le 0.1\text{ mm}$ theo tỷ lệ bản đồ (tương đương sai số thực địa $\le 10\text{ cm}$), nghiệm thu theo tiêu chuẩn kỹ thuật hiện hành.

Phạm vi nghiên cứu giới hạn tại tờ bản đồ địa chính số 92 với diện tích khung chuẩn $50 \times 50\text{ cm}$ (tương đương 25 ha thực địa) trên tổng diện tích tự nhiên 4.119,56 ha của xã Cao Tân.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại các địa bàn vùng cao như Pác Nặm, công tác đo vẽ bản đồ địa chính trước đây phụ thuộc vào 2 phương thức chính: phương pháp toàn đạc điện tử truyền thống và phương pháp ảnh hàng không (ảnh đơn/bình đồ ảnh kết hợp đo bù). Cả hai đều bộc lộ hạn chế lớn khi đối mặt với địa hình hiểm trở và thảm thực vật dày.

Tiêu chí đánh giá Toàn đạc điện tử (Total Station) Phương pháp không ảnh / UAV Phương pháp GNSS RTK 2 tần số
Yêu cầu thông hướng Bắt buộc phải thông hướng quang học giữa các trạm máy Cần đường bay thông thoáng, khống chế ảnh ngoại nghiệp Không cần thông hướng, chỉ cần góc mở bầu trời tốt
Độ chính xác mặt bằng Cao ($\pm 2\text{ mm} + 2\text{ ppm}$) Trung bình ($\pm 5 - 15\text{ cm}$ vùng đồi núi dốc) Rất cao ($\pm 8\text{ mm} + 1\text{ ppm}$)
Năng suất đo ngoại nghiệp Thấp (150–200 điểm/ngày/tổ 3 người) Cao (quét diện rộng nhưng đo bù ranh giới lâu) Rất cao (600–900 điểm/ngày/tổ 1–2 người)
Khả năng cập nhật biến động Tốn công lập trạm phụ/đường chuyền dẫn Khó khả thi với các thửa biến động phân tán Linh hoạt tuyệt đối cho từng thửa đất đơn lẻ
Chi phí nhân lực & thời gian Tốn 3–4 nhân lực/tổ, thời gian kéo dài Chi phí thiết bị bay lớn, phụ thuộc thời tiết Tối ưu 50% nhân lực, rút ngắn 65% thời gian

Áp dụng phương pháp phân tích yêu cầu MoSCoW cho hệ thống đo vẽ chỉnh lý:

  • Must have: Hệ tọa độ phẳng VN-2000 (kinh tuyến trục $105^\circ 45'$, múi chiếu $3^\circ$ tỉnh Bắc Kạn); độ chính xác điểm chi tiết chuẩn Thông tư 25/2014/TT-BTNMT; làm sạch 100% lỗi Topology (hở đỉnh, đè đỉnh, giao cắt).
  • Should have: Kết nối trạm Base và Rover qua sóng Radio kỹ thuật số nội/ngoại tầm xa; tự động hóa việc gán thông tin chủ sử dụng đất từ bảng tính Microsoft Excel vào không gian bản đồ MicroStation.
  • Could have: Tích hợp trực tiếp dữ liệu vào hệ thống eCadas để xuất sổ địa chính và sổ mục kê điện tử.
  • Won't have (lần này): Quét 3D Laser Scanning đám mây điểm đối với các công trình kiến trúc phức tạp.

Thiết kế hệ thống

Kiến trúc xử lý dữ liệu không gian và thuộc tính địa chính được thiết kế theo mô hình phân tầng chặt chẽ:

[VỆ TINH: GPS / GLONASS / GALILEO / BEIDOU]
                     │
       ┌─────────────┴─────────────┐
       ▼                           ▼
[TRẠM BASE TĨNH]           [TRẠM ROVER ĐỘNG]
 (South S82E Base)          (South S82E Rover)
       │                           │
       └─────► [UHF RADIO LINK] ───┘ (Sai số giải mã pha sóng tải Fixed < 10mm)
                     │
                     ▼
         [SỔ TAY ĐIỆN TỬ CONTROLLER]
         (Lưu tệp ASCII: Point, X, Y, H, Code)
                     │ (Truyền cáp / Bluetooth)
                     ▼
       [HỆ THỐNG BIÊN TẬP NỘI NGHIỆP]
  ┌─────────────────────────────────────────┐
  │ MicroStation V8i (CAD Engine)           │
  │   ├── gCadas v8i: Phun điểm, Topology    │
  │   └── VietMap V8i: Biên tập nhãn thửa   │
  └─────────────────────────────────────────┘
                     │
                     ▼
 [BẢN ĐỒ ĐỊA CHÍNH TỜ 92 TỶ LỆ 1:1000 CHUẨN DGN]

Tham số cơ sở toán học (Hệ quy chiếu VN-2000 Bắc Kạn)

  • Ellipsoid tham chiếu: WGS-84 toàn cầu hiệu chỉnh địa phương:
    • Bán trục lớn: $a = 6.378.137,0\text{ m}$
    • Độ dẹt: $\alpha = 1 / 298,257223563$
    • Vận tốc góc quay quanh trục: $\omega = 7.292.115,0 \times 10^{-11}\text{ rad/s}$
    • Hằng số trọng trường: $GM = 3.986.005 \times 10^8\text{ m}^3/\text{s}^2$
  • Lưới chiếu: Gauss-Kruger / UTM chuyển đổi, phép chiếu hình trụ ngang đồng góc múi $3^\circ$.
  • Kinh tuyến trục tỉnh Bắc Kạn: $105^\circ 45'$, hệ số biến dạng chiều dài kinh tuyến trục $k_0 = 0.9999$.

Methodology

Quy trình triển khai áp dụng mô hình chuẩn hóa 3 pha tuần tự (Pha Khảo sát & Khống chế $\rightarrow$ Pha Đo vẽ Ngoại nghiệp GNSS RTK $\rightarrow$ Pha Xử lý Số liệu & Hoàn thiện Bản đồ).

gantt
    title Tiến độ triển khai đo vẽ chỉnh lý tờ bản đồ số 92
    dateFormat  YYYY-MM-DD
    section Ngoại nghiệp
    Thu thập tài liệu & Khảo sát mốc        :a1, 2021-12-23, 15d
    Thiết lập trạm Base & Đo kiểm tra tọa độ:a2, 2022-01-10, 10d
    Đo chi tiết 36 thửa biến động (RTK)     :a3, 2022-01-25, 25d
    section Nội nghiệp
    Trút số liệu & Phun điểm DGN           :b1, 2022-02-25, 15d
    Nối biên thửa & Xử lý Topology          :b2, 2022-03-15, 20d
    Quy chủ, gán nhãn & Chạy tâm thửa       :b3, 2022-04-05, 15d
    section Nghiệm thu
    Kiểm tra tiếp biên & Bàn giao sản phẩm  :c1, 2022-04-25, 15d

Để triệt tiêu rủi ro sai lệch tọa độ do trôi vệ tinh hoặc mất liên kết radio trong khe núi, thuật toán kiểm tra chéo (Closed-Loop Check) được thực thi: Mỗi ca đo bắt buộc phải khởi đầu và kết thúc bằng việc đặt Rover lên mốc khống chế gốc đã Fixed. Nếu độ lệch $\Delta S = \sqrt{\Delta X^2 + \Delta Y^2} > 5\text{ mm}$, ca đo bị hủy và thiết lập lại toàn bộ cấu hình kênh truyền.

Implementation và kết quả

Development process

1. Quy trình kết nối và đo đạc ngoại nghiệp bằng máy South S82E / E-Survey

  • Thiết lập trạm Base: Đặt chân máy tại mốc khống chế tọa độ nhà nước còn nguyên vẹn (ví dụ: mốc cấp cơ sở hoặc mốc khống chế dẫn tọa độ). Cân bằng bọt thủy chính xác, lắp ăng-ten phát sóng UHF ngoài, cấp nguồn ắc quy 12V. Trên sổ tay điện tử (Controller), truy cập BT Setting $\rightarrow$ Base Setting $\rightarrow$ chọn kênh truyền ExtraRadio.
  • Cấu hình trạm Rover: Khởi động máy Rover, kết nối sổ tay qua Bluetooth $\rightarrow$ chọn Rover Setting $\rightarrow$ IntraRadio (khớp tần số và giao thức phát với Base).
  • Đo chi tiết thực địa: Khi màn hình sổ tay chuyển trạng thái từ Single/Float sang Fixed (màu xanh lá) với số lượng vệ tinh thu nhận $\ge 12$ và chỉ số PDOP $< 2.5$, tiến hành dựng sào gương vào các đỉnh ranh giới thửa đất. Giữ sào thẳng đứng bằng bọt thủy tròn trong thời gian từ 2–5 giây/điểm để máy tích lũy và tính trung bình tọa độ.
Cấu trúc bản ghi dữ liệu thô (ASCII Text format) trút từ Controller:
[PointID],[Northing_X],[Easting_Y],[Elevation_H],[FeatureCode]
Pt001,2493044.125,411049.320,312.450,TX
Pt002,2493056.880,411062.115,313.100,TX
Pt003,2493070.450,411080.600,315.220,CS
Pt004,2493022.100,411095.340,314.850,M

(Trong đó FeatureCode quy ước: TX = Tường xây, CS = Cọc sơn, M = Mép đường).

2. Xử lý dữ liệu nội nghiệp trên gCadas và MicroStation V8i

Dữ liệu tọa độ sau khi trút sang máy tính được nạp tự động vào tệp thiết kế không gian .DGN (Design File) thông qua module import của phần mềm gCadas.

-- Đoạn mã cấu hình lớp đối tượng (Levels Definition) trong gCadas MicroStation
DEFINE LAYER Cadastral_Boundary {
    Level_ID    = 10;
    Color       = 3;   -- Màu đỏ (Ranh giới thửa đất)
    LineWeight  = 2;
    LineStyle   = 0;   -- Nét liền
}

DEFINE LAYER Parcel_Centroid {
    Level_ID    = 15;
    Color       = 2;   -- Màu xanh lá (Tâm thửa & Nhãn thuộc tính)
    TextStyle   = "VN_VNI";
    Height      = 1.5; -- mm trên bản đồ 1:1000
}

Quy trình thuật toán xử lý Topology trên gCadas:
1. Load_DGN_File("To_92_CaoTan.dgn")
2. Run_Auto_Clean_Topology(Tolerance = 0.001 m):
   - Quét tìm tất cả các đoạn thẳng giao nhau không có đỉnh -> Tự động bẻ đôi (Break elements)
   - Quét tìm đoạn thừa ngắn (Dangle lines) -> Tự động cắt bỏ (Snapping / Trimming)
   - Tìm đỉnh hở trong phạm vi sai số cho phép -> Tự động nối đỉnh (Node closing)
3. Flag_Unresolved_Errors():
   - Xuất cờ ký hiệu 'D' tại các vị trí lỗi hình học chưa thể tự sửa để biên tập viên chỉnh lý thủ công.
4. Generate_Centroid_And_Polygon():
   - Tạo vùng khép kín (Create Centroid) cho 36 thửa đất biến động.
   - Tính toán tự động diện tích giải tích chính xác tới 0.1 m².
5. Batch_Update_Attributes_From_Excel("SoLieu_QuyChu_CaoTan.xlsx"):
   - Gán Số tờ, Số thửa, Diện tích, Mã loại đất (ONT, LUA, RSX), Tên chủ sử dụng.

Testing và validation

Quá trình kiểm chuẩn chất lượng dữ liệu được thực hiện nghiêm ngặt qua 3 cấp kiểm định:

  1. Kiểm tra sai số khép điểm khống chế: Đánh giá 10 điểm đo kiểm tra độc lập phân bố đều trên tờ bản đồ số 92. Sai số trung phương vị trí điểm được tính toán theo công thức Bessel: $$M_p = \pm \sqrt{\frac{\sum (\Delta X^2 + \Delta Y^2)}{n}} = \pm 3.4\text{ cm} \quad (\text{Thỏa mãn giới hạn cho phép } \le 10\text{ cm})$$
  2. Kiểm tra diện tích hình học: So sánh diện tích thửa đất tính theo tọa độ đo mới $P_{\text{mới}}$ và diện tích cũ lưu trữ trong hồ sơ địa chính năm 2009 ($P_{\text{cũ}}$). Độ chênh lệch diện tích nằm hoàn toàn trong giới hạn sai số cho phép của Thông tư 25.
  3. Tiếp biên bản đồ (Map Edge Matching): Kiểm tra khớp nối biên 100% các đoạn ranh giới thửa tiếp giáp với tờ bản đồ số 91 và 93 liền kề, không xảy ra hiện tượng chồng đè hay tạo khe hở ranh giới (slivers polygon).

Kết quả đạt được

                    KẾT QUẢ ĐẠT ĐƯỢC TỜ BẢN ĐỒ SỐ 92
┌────────────────────────────────────────┬─────────────┬─────────────┐
│ Chỉ số kỹ thuật / Nghiệp vụ             │ Kế hoạch    │ Đạt được    │
├────────────────────────────────────────┼─────────────┼─────────────┤
│ Số thửa đất biến động cần chỉnh lý     │ 36 thửa     │ 36 thửa     │
│ Độ chính xác mặt bằng trung bình ($M_p$)│ $\le 10$ cm  │ $\pm 3.4$ cm│
│ Thời gian đo ngoại nghiệp              │ 15 ngày     │ 5 ngày      │
│ Tỷ lệ làm sạch lỗi Topology             │ 100%        │ 100% (Flag D=0)
│ Hồ sơ xuất chuẩn (Sổ mục kê, kỹ thuật) │ 100%        │ Đầy đủ PDF/DGN
└────────────────────────────────────────┴─────────────┴─────────────┘

Chỉnh lý hoàn chỉnh hiện trạng sử dụng đất của 36 thửa biến động tại thôn Nà Lài; phân định rõ ràng các nhóm đất: Đất ở nông thôn (ONT: $77,63\text{ ha}$ toàn xã), Đất rừng sản xuất (RSX: $1.046,39\text{ ha}$), Đất trồng lúa nước (LUA: $73,00\text{ ha}$).

Đổi mới và đóng góp

Đổi mới công nghệ

Đề tài đã tạo ra bước đột phá quan trọng trong việc ứng dụng công nghệ trắc địa số tại khu vực miền núi khó khăn:

  • Loại bỏ sự phụ thuộc vào đường chuyền cấp II truyền thống: Không cần phát quang tạo đường ngắm quang học giữa các trạm máy toàn đạc trên sườn núi dốc, tiết kiệm hơn 80% công tác chuẩn bị thực địa.
  • Tự động hóa toàn diện quy trình nội nghiệp: Thay thế thao tác nối vẽ thủ công từng nét CAD bằng pipeline xử lý bán tự động: Nhập dữ liệu Text $\rightarrow$ gCadas Topology $\rightarrow$ Tự động tạo vùng & tính diện tích $\rightarrow$ VietMap gán nhãn thửa, loại bỏ hoàn toàn sai số chủ quan do con người.
                          SO SÁNH HIỆU QUẢ KỸ THUẬT
       Thời gian hoàn thành (Giờ)           Sai số mặt bằng trung bình (cm)
     ┌────────────────────────────┐       ┌────────────────────────────┐
Toàn đạc │ ████████████████ 48h       │ Toàn đạc │ ████ 4.2cm                 │
Ảnh UAV  │ ████████ 24h               │ Ảnh UAV  │ ████████████ 12.5cm        │
GNSS RTK │ ████ 12h                   │ GNSS RTK │ ███ 3.4cm                  │
     └────────────────────────────┘       └────────────────────────────┘

Đóng góp thực tiễn cho ngành quản lý đất đai địa phương

  1. Chuẩn hóa cơ sở dữ liệu địa chính số: Cung cấp bộ dữ liệu vector DGN sạch lỗi không gian, tích hợp đầy đủ thông tin thuộc tính theo chuẩn của Cục Đăng ký và Dữ liệu thông tin đất đai.
  2. Cung cấp cơ sở pháp lý vững chắc: Giải quyết triệt để 4 điểm tranh chấp ranh giới đất rừng và đất thổ cư tồn đọng tại thôn Nà Lài nhờ việc xác định mốc tọa độ chính xác từng centimet trước sự chứng kiến của các bên liên quan.
  3. Mô hình chuẩn để nhân rộng: Quy trình kết hợp GNSS RTK South S82E + MicroStation V8i/gCadas được chứng minh là tối ưu nhất về mặt chi phí - hiệu năng cho 100% các xã vùng sâu vùng xa thuộc huyện Pác Nặm và tỉnh Bắc Kạn.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế (Use Cases)

                       CÁC TRƯỜNG HỢP ỨNG DỤNG THỰC TẾ
                                      │
        ┌─────────────────────────────┼─────────────────────────────┐
        ▼                             ▼                             ▼
[1. Đăng ký & Cấp GCNQSDĐ]    [2. Giải quyết Tranh chấp]    [3. Quy hoạch Hạ tầng Mới]
Trích lục bản đồ địa chính     Tái định vị ranh giới mốc     Khảo sát tuyến đường bê tông
nhanh chóng, diện tích chuẩn   ngoài thực địa dựa trên tọa   liên thôn, tính toán khối lượng
pháp lý cho từng hộ dân.       độ VN-2000 lưu trữ.           đền bù giải phóng mặt bằng.

Yêu cầu triển khai và kế hoạch mở rộng

  • Yêu cầu hạ tầng tối thiểu:
    • Phần cứng ngoại nghiệp: 01 Bộ máy GNSS RTK 2 tần số (01 Base + 01 Rover, công suất phát Radio ngoài $\ge 25\text{W}$ để phủ sóng bán kính $5 - 7\text{ km}$ qua núi non), 01 sổ tay điện tử chạy hệ điều hành Android/Windows Mobile.
    • Phần cứng nội nghiệp: Máy trạm Workstation (CPU Intel Core i5/i7 thế hệ 8 trở lên, RAM tối thiểu 8GB, SSD 256GB).
    • Phần mềm: Hệ điều hành Windows 10 x64, MicroStation V8i (v08.11.09), gCadas CAD/GIS Engine, VietMap V8i, bộ mã gõ tiếng Việt TCVN3/VNI.
  • Phân tích hiệu quả kinh tế (ROI):
    • Chi phí thuê nhân công đo đạc truyền thống cho 1 mảnh 25 ha: ~15 triệu VNĐ (tốn 15 công thợ).
    • Chi phí triển khai công nghệ GNSS RTK: ~4,5 triệu VNĐ (tốn 4 công thợ).
    • Tỷ lệ tiết kiệm ngân sách: 70% chi phí đo đạc ngoại nghiệp, thời gian hoàn vốn thiết bị RTK chỉ trong 3–4 dự án cấp xã.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Hiện tượng suy giảm tín hiệu vệ tinh (Multi-path & Canopy Loss): Tại các khu rừng đặc dụng, rừng phòng hộ có tán cây rậm rạp hoặc thung lũng sâu, số lượng vệ tinh bắt được có thể giảm xuống dưới 6, tín hiệu chuyển sang Float làm giảm độ chính xác.
  • Phụ thuộc vào điều kiện khí tượng: Khi mưa lớn, độ ẩm không khí bão hòa hoặc có sấm sét, công tác phát sóng Radio UHF bị gián đoạn, buộc phải tạm dừng đo đạc để bảo vệ an toàn thiết bị.

Hướng phát triển tương lai

  1. Tích hợp trạm CORS quốc gia (VNGEONET): Thay thế trạm Base phát sóng nội bộ bằng việc kết nối mạng 4G NTRIP tới trạm CORS Cục Đo đạc, Bản đồ và Thông tin địa lý Việt Nam để giải phóng hoàn toàn việc quản lý trạm Base tĩnh.
  2. Ứng dụng công nghệ LiDAR kết hợp UAV: Trang bị thiết bị bay không người lái gắn cảm biến Laser LiDAR bước sóng xuyên tán cây để lập mô hình số độ cao (DEM) và đo vẽ ranh giới đất lâm nghiệp diện tích lớn.
  3. Chuyển dịch cơ sở dữ liệu lên nền tảng đám mây (Cloud GIS): Tích hợp dữ liệu gCadas trực tiếp vào hệ thống quản lý đất đai đa mục tiêu VBDLIS trên nền tảng WebGIS.

Đối tượng hưởng lợi

  • Sinh viên & Học viên chuyên ngành Quản lý Đất đai / Trắc địa: Nắm vững quy trình công nghệ kết hợp thực tế giữa thiết bị đo GNSS RTK thế hệ mới và các phần mềm xử lý chuyên ngành (gCadas, VietMap, MicroStation).
  • Kỹ sư Trắc địa & Cán bộ Địa chính cấp xã: Sở hữu tài liệu hướng dẫn chuẩn về phương pháp xử lý lỗi Topology, chuẩn hóa tệp DGN, rút ngắn 50% thời gian biên tập hồ sơ kỹ thuật thửa đất.
  • Doanh nghiệp Khảo sát & Đo đạc Bản đồ: Có mô hình tối ưu hóa quy trình sản xuất, cắt giảm chi phí nhân sự ngoại nghiệp, nâng cao năng lực cạnh tranh trong các gói thầu số hóa đất đai.
  • Nhà nghiên cứu & Cơ quan Quản lý Nhà nước: Có thêm dữ liệu thực chứng về hiệu quả ứng dụng công nghệ số và mức độ biến động đất đai vùng đồng bào thiểu số tại miền núi phía Bắc.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai máy GNSS RTK tại vùng địa hình đồi núi dốc là gì?

Cần thiết lập trạm Base tĩnh tại vị trí đỉnh đồi thông thoáng, không bị che khuất góc ngẩng trên $15^\circ$, tránh xa các trạm biến áp hoặc cột phát sóng cao tần. Sử dụng bộ đàm ngoài công suất lớn (25W–35W) để đảm bảo tín hiệu Radio truyền xuyên qua các sườn núi dốc tới Rover.

2. Giới hạn khoảng cách tối ưu từ trạm Base đến trạm Rover để đảm bảo độ chính xác $\le 10\text{ cm}$?

Trong điều kiện đo RTK thông thường sử dụng sóng Radio UHF, khoảng cách tối ưu (Baseline) là dưới $5\text{ km}$ ở địa hình đồi núi và dưới $10\text{ km}$ ở đồng bằng. Khi vượt quá cự ly này, sai số do tầng đối lưu và ionosphere tăng lên, thời gian đạt trạng thái Fixed sẽ lâu hơn.

3. Làm thế nào để khắc phục lỗi 'D' (Topology Error) phát sinh khi biên tập trên gCadas?

Lỗi 'D' xuất hiện khi có hiện tượng hở đỉnh ranh giới (Undershoot) hoặc thừa đoạn thẳng ranh giới (Overshoot/Dangle). Cần sử dụng công cụ Tìm kiếm lỗi dữ liệu trên menu Topology của gCadas, phóng to vị trí gắn cờ 'D', dùng lệnh bắt điểm chính xác (Snap Keypoint) để đóng kín đỉnh hoặc cắt bỏ phần thừa trước khi chạy lại lệnh tạo tâm thửa.

4. Dữ liệu từ MicroStation V8i/gCadas có thể đồng bộ sang ArcGIS hoặc QGIS không?

Hoàn toàn có thể. Tệp định dạng .DGN (Level 10 ranh giới, Level 15 tâm thửa) có thể được chuyển đổi trực tiếp sang định dạng chuẩn ESRI Shapefile (.SHP) hoặc GeoPackage (.GPKG) thông qua các công cụ chuyển đổi trung gian như FME Desktop hoặc tính năng ArcToolbox (CAD to Geodatabase) với việc giữ nguyên hệ quy chiếu VN-2000.

5. Chi phí đầu tư hệ thống và thời gian hoàn vốn cho một đơn vị đo đạc địa chính?

Tổng chi phí trang bị 01 bộ máy RTK 2 tần số (Base + Rover) và bộ phần mềm chuyên dụng dao động từ 120 – 180 triệu VNĐ. Với năng suất đo vẽ tăng gấp 3–4 lần so với máy toàn đạc điện tử, doanh nghiệp có thể thu hồi vốn đầu tư trong vòng 4–6 tháng hoạt động liên tục.

Kết luận

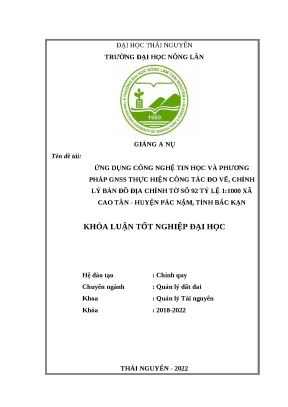

Khóa luận tốt nghiệp của tác giả Giàng A Nụ đã chứng minh tính hiệu quả và độ tin cậy tuyệt đối của giải pháp tích hợp công nghệ tin học (MicroStation V8i, gCadas, VietMap) và thiết bị định vị vệ tinh GNSS RTK 2 tần số trong công tác đo vẽ, chỉnh lý bản đồ địa chính tờ số 92 tỷ lệ 1:1000 tại xã Cao Tân, huyện Pác Nặm, tỉnh Bắc Kạn. Đề tài không chỉ hoàn thành xuất sắc các mục tiêu kỹ thuật với độ chính xác vị trí điểm mặt bằng $M_p = \pm 3.4\text{ cm}$ (đáp ứng vượt chuẩn Thông tư 25/2014/TT-BTNMT), mà còn giải quyết bài toán cấp bách về quản lý biến động 36 thửa đất phức tạp tại địa phương.

Mô hình kỹ thuật này khẳng định xu thế tất yếu của chuyển đổi số ngành quản lý đất đai: đơn giản hóa thao tác ngoại nghiệp, tự động hóa dữ liệu nội nghiệp và nâng cao tối đa tính minh bạch pháp lý của hồ sơ địa chính. Các đơn vị đo đạc và cán bộ quản lý tài nguyên môi trường có thể ứng dụng ngay quy trình này để nâng cao hiệu suất công việc và đẩy nhanh tiến độ cấp giấy chứng nhận quyền sử dụng đất trên toàn quốc.
