Giới thiệu dự án

Bối cảnh ngành và thực trạng kỹ thuật

Trong công tác quản lý tài nguyên đất đai và xây dựng hệ thống thông tin địa lý (GIS), lưới khống chế cơ sở mặt bằng đóng vai trò là "xương sống" định hình toàn bộ độ chính xác hình học của bản đồ địa chính và các công trình hạ tầng. Theo các nghiên cứu thống kê trong ngành trắc địa truyền thống, việc thiết lập mạng lưới tọa độ bằng phương pháp đường chuyền đo góc - cạnh hoặc tam giác lượng giác sử dụng máy kinh vĩ và máy toàn đạc điện tử (Total Station) chiếm tới 60–70% tổng thời gian và 50% chi phí nhân công ngoại nghiệp của toàn bộ dự án đo vẽ.

Đặc biệt, tại các khu vực có cấu trúc địa hình đồi bát úp, độ dốc phân tán và mật độ cây xanh/công trình xây dựng cao như khuôn viên Trường Đại học Nông Lâm Thái Nguyên (xã Quyết Thắng, TP. Thái Nguyên), phương pháp trắc địa quang học truyền thống bộc lộ những điểm nghẽn nghiêm trọng:

  • Đòi hỏi thông hướng trực tiếp (Line-of-Sight - LOS): Việc xây dựng các mốc đo buộc phải phát quang cây cối hoặc dựng tiêu ngắm cao tầng, gây tốn kém tài nguyên và ảnh hưởng cảnh quan.
  • Tích lũy sai số theo chiều dài tuyến: Sai số góc và khoảng cách trong các tuyến đường chuyền đa giác cấp thấp lan truyền theo hàm số căn bậc hai của số trạm máy ($m_s = \pm \sigma \sqrt{n}$), dẫn đến biến dạng hình học ở các điểm cuối tuyến.
  • Hạn chế về năng suất: Phụ thuộc hoàn toàn vào điều kiện thời tiết (sương mù, mưa, khúc xạ ánh sáng mặt trời ban ngày).
+--------------------------------------------------------------------------------+
|                             VẤN ĐỀ CỐT LÕI (PAIN POINTS)                       |
+--------------------------------------------------------------------------------+
|  [Địa hình chia cắt]  --->  Mất thông hướng (LOS)  --->  Tăng chi phí phát quang |
|  [Đường chuyền dài]   --->  Tích lũy sai số n trạm --->  Biến dạng hình học lưới |
|  [Đo vẽ thủ công]     --->  Năng suất thấp         --->  Chậm tiến độ dự án      |
+--------------------------------------------------------------------------------+
                                       |
                                       v
+--------------------------------------------------------------------------------+
|                          GIẢI PHÁP ĐỘT PHÁ CÔNG NGHỆ                           |
|        Ứng dụng Định vị Vệ tinh GPS Tĩnh Tương đối (Static Relative GNSS)      |
|             Kết hợp Xử lý Bình sai Chuyên sâu trên Trimble Business Center     |
+--------------------------------------------------------------------------------+

Tuyên bố bài toán (Problem Statement)

Khuôn viên Trường Đại học Nông Lâm Thái Nguyên có diện tích lớn với địa hình trung du bán sơn địa phức tạp, phục vụ nhiều chức năng từ giảng đường, khu thí nghiệm đến các trại thực nghiệm nông lâm nghiệp. Bài toán đặt ra là phải thiết lập một mạng lưới khống chế mặt bằng cơ sở đạt độ chính xác tương đương hạng IV/Địa chính cấp 1 theo tiêu chuẩn quốc gia, liên kết chuẩn xác với hệ tọa độ quốc gia VN-2000 từ các điểm tọa độ hạng cao hiện có, khắc phục hoàn toàn tình trạng mất thông hướng và loại bỏ sai số tích lũy của phương pháp truyền thống.

Mục tiêu dự án

  1. Mục tiêu 1: Thiết kế đồ hình mạng lưới khống chế GPS cơ sở mặt bằng phủ trùm toàn bộ khuôn viên trường, đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt của Quy chuẩn Kỹ thuật Quốc gia và TCVN 9401:2012.
  2. Mục tiêu 2: Ứng dụng quy trình đo GPS tĩnh tương đối (Static Relative Positioning) sử dụng máy thu chuyên dụng đa kênh, tối ưu hóa lịch quan sát vệ tinh dựa trên chỉ số suy giảm độ chính xác không gian ($\text{PDOP} < 2.5$).
  3. Mục tiêu 3: Xây dựng quy trình xử lý dữ liệu thô, giải bài toán sai phân pha sóng tải ($L_1, L_2$), khử trượt chu kỳ (Cycle slips) và thực hiện bình sai lưới không gian tự do/ràng buộc trên phần mềm Trimble Business Center (TBC) phiên bản 2.7.
  4. Mục tiêu 4: Chuyển đổi tọa độ chính xác từ hệ quy chiếu toàn cầu WGS-84 sang hệ quy chiếu quốc gia VN-2000 (múi chiếu $3^\circ$, kinh tuyến trục phù hợp địa bàn Thái Nguyên), xuất hệ thống 07 biểu bảng chuẩn phục vụ đo vẽ bản đồ địa chính số.

Phương pháp tiếp cận và kết quả kỳ vọng

Dự án áp dụng công nghệ đo GPS tương đối tĩnh đa máy thu (Multi-receiver Static Baseline Surveying), khai thác trị đo pha sóng tải (Carrier Phase) với các mô hình sai phân bậc 1, bậc 2 và bậc 3 nhằm triệt tiêu sai số đồng hồ máy thu, đồng hồ vệ tinh và giảm thiểu độ trễ tầng điện ly, đối lưu.

Chỉ số định lượng kỳ vọng:

  • Sai số vị trí điểm sau bình sai: $m_p \le \pm 10\text{ mm} + 1\text{ ppm} \times D$ (với $D$ là chiều dài cạnh tính bằng km).
  • Sai số tương đối cạnh yếu nhất trong lưới: $\Delta D / D \le 1/45,000$ (vượt tiêu chuẩn Địa chính cấp 1: $1/20,000$).
  • Tỷ lệ giải thành công số nguyên đa trị (Fixed Ambiguity Ratio): $\text{Ratio} \ge 3.0$ trên 100% các vector cạnh độc lập.

Phạm vi và giới hạn

  • Phạm vi không gian: Toàn bộ khuôn viên quản lý đất đai của Trường Đại học Nông Lâm Thái Nguyên (xã Quyết Thắng, TP. Thái Nguyên).
  • Phạm vi kỹ thuật: Thành lập lưới khống chế mặt bằng (Horizontal Control Network); tọa độ độ cao trắc địa Ellipsoid phục vụ định hướng, độ cao thủy chuẩn kỹ thuật thực hiện đo nối riêng biệt.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng và so sánh công nghệ

+---------------------------------------------------------------------------------------------------+
|                                 SO SÁNH CÔNG NGHỆ KHỐNG CHẾ MẶT BẰNG                              |
+---------------------------------------------------------------------------------------------------+
| Tiêu chí               | Tam giác lượng giác     | Đường chuyền Total Station  | Đo GPS Tĩnh Tương đối   |
+------------------------+-------------------------+-----------------------------+-------------------------+
| Yêu cầu thông hướng    | Bắt buộc 100%           | Bắt buộc giữa 2 trạm kề     | Không yêu cầu           |
| Khả năng tự động hóa   | Rất thấp                | Trung bình                  | Cao (xử lý phần mềm)    |
| Tích lũy sai số        | Theo cấp số nhân        | Tăng theo chiều dài tuyến   | Độc lập theo từng cạnh  |
| Ảnh hưởng thời tiết    | Gián đoạn khi mưa/sương | Gián đoạn khi sương/mưa     | Hoạt động 24/7          |
| Độ chính xác tương đối | 1/10.000 - 1/25.000     | 1/20.000 - 1/30.000         | 1/45.000 - 1/120.000    |
| Chi phí nhân công      | Rất cao                 | Cao                         | Giảm 50-60%             |
+---------------------------------------------------------------------------------------------------+

Phân tích yêu cầu hệ thống theo mô hình MoSCoW

  • Must Have (Bắt buộc phải có):
    • Tuân thủ quy phạm TCVN 9401:2012 về sai số khép vòng vector độc lập: $f_s \le 3\sigma \sqrt{n}$.
    • Thu nhận tối thiểu 4 vệ tinh liên tục trên mỗi ca đo với góc ngưỡng cao vệ tinh (Cut-off Elevation Mask) $\ge 15^\circ$.
    • Tọa độ đầu ra chuẩn xác trong hệ quy chiếu VN-2000 (Ellipsoid WGS-84 chuyển dịch địa phương, phép chiếu UTM/Transverse Mercator).
  • Should Have (Nên có):
    • Đồ hình phân bố vệ tinh tối ưu với $\text{PDOP} < 2.5$ trong toàn bộ thời gian đo.
    • Tích hợp tối thiểu 2 điểm khống chế tọa độ cấp quốc gia/hạng cao lân cận để kiểm tra độ tin cậy của lưới.
  • Could Have (Có thể có):
    • Sử dụng dữ liệu lịch vệ tinh chính xác (Precise Ephemeris IGS) thay thế cho lịch quảng bá (Broadcast Ephemeris) để xử lý các cạnh dài.
  • Won't Have (Không thực hiện):
    • Sử dụng phương pháp đo động thời gian thực (RTK) cho lưới gốc cơ sở do yêu cầu kiểm soát sai số nghiêm ngặt của lưới chuẩn mặt bằng.

Thiết kế hệ thống và mô hình toán học

1. Sơ đồ kiến trúc xử lý dữ liệu tổng thể

[Vệ tinh GPS (Block II/IIA/IIR)] ---> Tín hiệu L1/L2 (1575.42 MHz / 1227.60 MHz)
                                                  |
                                                  v
[Trạm máy thu GPS mặt đất (Trimble)] ---> Ghi dữ liệu thô (DAT / T01 / T02 / RINEX)
                                                  |
                                                  v
[Trimble Data Transfer v1.57] ---------> Chuyển đổi dữ liệu sang PC qua chuẩn RS232/USB
                                                  |
                                                  v
[Trimble Business Center v2.7] --------> Baseline Processing (Xử lý Vector cạnh)
                                                  |
                                                  +---> Khử Cycle Slips (Sai phân bậc 3)
                                                  +---> Khử sai số Clock (Sai phân bậc 2)
                                                  +---> Giải số nguyên đa trị N (Fixed Ambiguity)
                                                  |
                                                  v
[Network Adjustment Engine] -----------> Bình sai lưới tự do & Bình sai ràng buộc
                                                  |
                                                  v
[Coordinate Transformation Matrix] ----> WGS-84 Space Coordinate (X,Y,Z) ---> VN-2000 (x,y,h)

2. Ngăn xếp công nghệ (Technology Stack)

  • Phần cứng thu nhận: Máy thu GPS chuyên dụng địa hình Trimble đa kênh; Anten Geodetic kháng đa đường dẫn (Antenna Multipath Choke Ring).
  • Phần mềm trút số liệu: Trimble Data Transfer Utility v1.57.
  • Phần mềm xử lý & bình sai: Trimble Business Center (TBC) Standard v2.70.
  • Hệ quy chiếu & Toán học: Hệ tọa độ WGS-84 (Bán trục lớn $a = 6,378,137\text{ m}$, độ dẹt $\alpha = 1/298.257223563$) và Hệ quy chiếu VN-2000 ($a = 6,378,137\text{ m}$, $\alpha = 1/298.257222101$, Múi chiếu $3^\circ$, Hệ số co giãn $k_0 = 0.9999$).

3. Mô hình toán học sai phân xử lý cạnh GPS

Phương trình cơ bản của trị đo pha sóng tải giữa vệ tinh $j$ và máy thu $r$: $$\Phi_r^j(t) = \frac{1}{\lambda} \rho_r^j(t) + \frac{c}{\lambda} \left[ \delta t_r(t) - \delta t^j(t) \right] - I_r^j(t) + T_r^j(t) + N_r^j + \varepsilon_r^j$$

Để triệt tiêu triệt để các nguồn sai số, TBC v2.7 thiết lập hệ phương trình sai phân bậc 2 (Double Difference - DD) giữa 2 trạm máy ($1, 2$) và 2 vệ tinh ($j, k$):

$$\Delta^2 \Phi_{1,2}^{j,k}(t) = \left[ \Phi_2^k(t) - \Phi_1^k(t) \right] - \left[ \Phi_2^j(t) - \Phi_1^j(t) \right]$$

Triển khai chi tiết loại bỏ hoàn toàn sai số đồng hồ máy thu và đồng hồ vệ tinh: $$\Delta^2 \Phi_{1,2}^{j,k}(t) = \frac{1}{\lambda} \left[ \rho_2^k(t) - \rho_1^k(t) - \rho_2^j(t) + \rho_1^j(t) \right] + \Delta^2 N_{1,2}^{j,k} + \Delta^2 \varepsilon_{1,2}^{j,k}$$

Trong đó:

  • $\rho_r^j$: Khoảng cách hình học từ máy thu $r$ đến vệ tinh $j$.
  • $\Delta^2 N_{1,2}^{j,k}$: Số nguyên đa trị sai phân bậc hai (Double Difference Integer Ambiguity).
  • Sai số đồng hồ máy thu $\delta t_r$ và vệ tinh $\delta t^j$ được triệt tiêu hoàn toàn về mặt toán học.

Thuật toán bình sai lưới gián tiếp (Least Squares Adjustment) giải hệ phương trình số hiệu chỉnh: $$V = AX + L$$ Điều kiện bình sai: $V^T P V = \min$ Nghiệm của vector ẩn số tọa độ $\hat{X}$: $$\hat{X} = -(A^T P A)^{-1} A^T P L$$

# Mô phỏng thuật toán bình sai lưới gián tiếp theo phương pháp số bình phương nhỏ nhất (Least Squares)
import numpy as np

def least_squares_network_adjustment(A: np.ndarray, L: np.ndarray, P: np.ndarray):
    """
    Thực hiện bình sai lưới trắc địa GPS gián tiếp
    :param A: Ma trận hệ số phương trình số hiệu chỉnh (Design Matrix) kích thước (n, u)
    :param L: Vector số hạng tự do (Observed - Computed Vector) kích thước (n, 1)
    :param P: Ma trận trọng số trị đo (Weight Matrix) kích thước (n, n)
    :return: Vector ẩn số tọa độ bổ sung (X), Ma trận hiệp phương sai (Cx), Sai số trọng vị đơn vị (sigma_0)
    """
    # 1. Thành lập hệ phương trình chuẩn: N = A^T * P * A
    N = A.T @ P @ A
    W = A.T @ P @ L

    # 2. Giải hệ phương trình chuẩn tìm vector ẩn số tọa độ X
    X = - np.linalg.inv(N) @ W

    # 3. Tính vector số hiệu chỉnh trị đo V = A*X + L
    V = A @ X + L

    # 4. Tính sai số trung phương trọng vị đơn vị sigma_0
    n, u = A.shape
    degrees_of_freedom = n - u
    PVV = V.T @ P @ V
    sigma_0 = np.sqrt(PVV / degrees_of_freedom)

    # 5. Ma trận hiệp phương sai của ẩn số tọa độ
    Qxx = np.linalg.inv(N)
    Cxx = (sigma_0 ** 2) * Qxx

    return X, Cxx, float(sigma_0)

Implementation và kết quả

Quy trình triển khai thực địa và xử lý nội nghiệp

Quy trình kỹ thuật được thực hiện nghiêm ngặt qua 6 giai đoạn chuẩn hóa:

[GĐ 1: Khảo sát & Thiết kế] --> Thiết kế đồ hình mạng lưới, chọn vị trí mốc tránh multipath
               |
               v
[GĐ 2: Chôn mốc & Quy cách] --> Đúc mốc bê tông cốt thép, gắn tâm mốc đồng, đo thông hướng
               |
               v
[GĐ 3: Lập lịch & Đo ngoại nghiệp] -> Lập biểu đồ vệ tinh PDOP < 2.5, ca đo tĩnh 45-60 phút
               |
               v
[GĐ 4: Trút & Kiểm tra dữ liệu] -> Trút số liệu qua Trimble Data Transfer, chuyển RINEX
               |
               v
[GĐ 5: Xử lý Vector & Bình sai] -> Giải Baseline trên TBC v2.7, kiểm tra vòng khép, bình sai
               |
               v
[GĐ 6: Chuyển hệ & Xuất biểu mẫu] -> Chuyển tọa độ sang VN-2000, lập 07 biểu bảng chuẩn TN&MT

Chi tiết các thông số kỹ thuật ca đo ngoại nghiệp

  • Thời gian quan sát: $45 - 60\text{ phút/ca}$ đối với các cạnh ngắn ($< 2\text{ km}$), $90\text{ phút/ca}$ đối với cạnh nối điểm gốc hạng cao ($> 5\text{ km}$).
  • Góc ngưỡng cao vệ tinh (Elevation Mask): Đặt cố định $15^\circ$ trên máy thu để lọc bỏ các vệ tinh ở đường chân trời bị nhiễu khúc xạ khí quyển nặng.
  • Tần suất ghi dữ liệu (Epoch Interval): $15\text{ giây/lần}$.
  • Kiểm soát tâm pha anten: Đo chiều cao anten bằng thước chuyên dụng trước và sau mỗi ca đo theo 3 hướng, sai lệch giữa các lần đo không vượt quá $\pm 1\text{ mm}$.
+---------------------------------------------------------------------------------------------------+
|                        BẢNG THÔNG SỐ CÁC CA ĐO GPS TĨNH KHU VỰC ĐH NÔNG LÂM                       |
+---------------------------------------------------------------------------------------------------+
| Ca đo  | Điểm đặt máy          | Số lượng máy | Thời gian đo (phút) | Số lượng vệ tinh | PDOP max |
+--------+-----------------------+--------------+---------------------+------------------+----------+
| Ca 01  | ĐG01, DC01, DC02      | 3 máy        | 60 phút             | 7 - 9 vệ tinh    | 2.1      |
| Ca 02  | DC01, DC02, DC03      | 3 máy        | 45 phút             | 8 - 10 vệ tinh   | 1.9      |
| Ca 03  | DC02, DC03, DC04      | 3 máy        | 45 phút             | 6 - 8 vệ tinh    | 2.3      |
| Ca 04  | DC03, DC04, ĐG02      | 3 máy        | 60 phút             | 7 - 8 vệ tinh    | 2.0      |
+---------------------------------------------------------------------------------------------------+

Kiểm tra chất lượng và kết quả bình sai lưới

Dữ liệu thô sau khi nạp vào phần mềm Trimble Business Center v2.7 được xử lý vector độc lập. Toàn bộ các vector cạnh đều đạt trạng thái giải thành công số nguyên đa trị cố định (Fixed Solution) với độ tin cậy Ratio dao động từ $4.5$ đến $18.2$ (vượt xa ngưỡng chuẩn $3.0$).

+---------------------------------------------------------------------------------------------------+
|                     KẾT QUẢ SAI SỐ KHÉP CÁC HÌNH VÒNG ĐỘC LẬP TRONG MẠNG LƯỚI                     |
+---------------------------------------------------------------------------------------------------+
| Tên vòng khép   | Chiều dài vòng (m) | f_X (mm) | f_Y (mm) | f_Z (mm) | f_s tổng (mm) | Giới hạn (mm) |
+-----------------+--------------------+----------+----------+----------+---------------+---------------+
| Vòng 1 (Tam giác)| 1.842,50          | 2,1      | -1,8     | 3,2      | 4,2           | 25,0          |
| Vòng 2 (Tứ giác) | 2.915,20          | -3,4     | 2,7      | -2,9     | 5,2           | 31,5          |
| Vòng 3 (Tuyến khép)| 3.420,80        | 4,1      | -3,2     | 4,5      | 6,9           | 34,2          |
+---------------------------------------------------------------------------------------------------+

Nhận xét: Sai số khép thực tế $f_s$ của các vòng đo chỉ dao động từ $4.2\text{ mm}$ đến $6.9\text{ mm}$, nhỏ hơn từ 5 đến 6 lần so với giới hạn cho phép theo TCVN 9401:2012 ($f_{s,\text{max}} = 3\sigma \sqrt{n}$).

+---------------------------------------------------------------------------------------------------+
|                        BẢNG ĐỘ CHÍNH XÁC TỌA ĐỘ CÁC ĐIỂM SAU BÌNH SAI RÀNG BUỘC                   |
+---------------------------------------------------------------------------------------------------+
| Điểm khống chế | Tọa độ X (m)   | Tọa độ Y (m)   | m_X (mm) | m_Y (mm) | m_P vị trí điểm (mm)    |
+----------------+----------------+----------------+----------+----------+-------------------------+
| ĐG_01 (Gốc)    | 2384120.452    | 582145.128     | 0.0      | 0.0      | Điểm gốc cố định        |
| ĐG_02 (Gốc)    | 2386540.891    | 584320.674     | 0.0      | 0.0      | Điểm gốc cố định        |
| DC_01          | 2384562.114    | 582451.332     | 3.2      | 2.8      | ± 4.25 mm               |
| DC_02          | 2385104.789    | 582980.645     | 2.9      | 3.1      | ± 4.24 mm               |
| DC_03          | 2385620.441    | 583412.019     | 3.5      | 3.0      | ± 4.61 mm               |
| DC_04          | 2386012.875    | 583905.210     | 3.1      | 3.4      | ± 4.60 mm               |
+---------------------------------------------------------------------------------------------------+

Đổi mới và đóng góp

Cải tiến kỹ thuật đột phá

  1. Thiết lập đồ hình lưới phi thông hướng linh hoạt: Khác với mô hình tam giác hoặc đường chuyền truyền thống bắt buộc phải nhìn thấy nhau giữa các mốc, công nghệ GPS cho phép bố trí các điểm mốc tại các vị trí thuận lợi nhất cho công tác đo chi tiết và bảo quản lâu dài (trên các đỉnh đồi thoáng, nóc nhà cao tầng kiên cố hoặc sân thể thao), loại bỏ hoàn toàn chi phí đền bù giải phóng tầm ngắm.
  2. Loại trừ triệt để sai số hệ thống bằng sai phân bậc cao: Sử dụng mô hình sai phân bậc ba để tự động quét và phát hiện hiện tượng trượt chu kỳ pha (Cycle slip), loại bỏ các trị đo thô lỗi mà không cần phải đo lại ngoài thực địa.
  3. Chuyển đổi tham số tọa độ không gian chính xác cao: Tích hợp mô hình biến đổi 7 tham số Helmert trực tiếp trong Trimble Business Center giúp liên kết không gian 3 chiều WGS-84 về mặt phẳng chiếu VN-2000 kinh tuyến trục địa phương mà không gây biến dạng chiều dài cạnh (sai số tỷ lệ chiều dài $< 1\text{ ppm}$).
+---------------------------------------------------------------------------------------------------+
|                     SO SÁNH HIỆU QUẢ KỸ THUẬT - KINH TẾ GIỮA CÁC PHƯƠNG PHÁP                      |
+---------------------------------------------------------------------------------------------------+
| Chỉ số đánh giá                | Phương pháp truyền thống | Giải pháp GPS + TBC v2.7 | Mức độ cải thiện  |
+--------------------------------+--------------------------+--------------------------+-------------------+
| Thời gian thi công ngoại nghiệp| 12 ngày làm việc         | 3,5 ngày làm việc        | Giảm 70,8%        |
| Nhân lực thực hiện             | 6 kỹ thuật viên          | 3 kỹ thuật viên          | Tiết kiệm 50,0%   |
| Sai số trung phương vị trí điểm| ± 15 mm - 25 mm          | ± 4,2 mm - 4,6 mm        | Tăng độ chính xác |
|                                |                          |                          | gấp 3,5 - 5 lần   |
| Chi phí phát quang thông hướng | ~15.000.000 VNĐ          | 0 VNĐ                    | Tiết kiệm 100%    |
| Tính đồng nhất hệ tọa độ       | Phụ thuộc góc truyền     | Chuẩn hóa WGS-84/VN-2000 | Tối ưu hóa 100%   |
+--------------------------------+--------------------------+--------------------------+-------------------+

Đóng góp thực tiễn cho cơ sở đào tạo và địa phương

  • Cung cấp hạ tầng chuẩn trắc địa: Bàn giao hệ thống mốc khống chế cơ sở mặt bằng chuẩn xác, đóng vai trò là lưới khởi tính tin cậy cho mọi dự án đo vẽ bản đồ địa chính tỷ lệ lớn ($1/500, 1/1000, 1/2000$), quy hoạch xây dựng và cấp giấy chứng nhận quyền sử dụng đất trong khuôn viên trường.
  • Cơ sở dữ liệu mẫu cho đào tạo: Làm tài liệu thực hành chuẩn hóa cho sinh viên chuyên ngành Địa chính môi trường, Quản lý đất đai và GIS tại Đại học Nông Lâm Thái Nguyên trong việc tiếp cận công nghệ trắc địa vệ tinh hiện đại.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong thực tế

  • Đo vẽ chi tiết bản đồ địa chính số: Từ các điểm khống chế GPS cơ sở (DC_01 đến DC_04), kỹ thuật viên trạm máy toàn đạc điện tử hoặc trạm RTK chỉ cần đặt máy tại một điểm và định hướng tới điểm thông hướng lân cận để đo vẽ hàng nghìn thửa đất chi tiết mà không lo trôi tọa độ.
  • Quan trắc biến dạng công trình: Sử dụng các vector cạnh GPS tĩnh có độ lặp lại cao để theo dõi lún, trượt các công trình nhà cao tầng, bờ kè chống sạt lở trong khu vực trường.
  • Tích hợp cơ sở dữ liệu GIS không gian: Đồng bộ hóa toàn bộ lớp dữ liệu đất đai, hạ tầng ngầm, mạng lưới cấp thoát nước của nhà trường lên hệ thống WebGIS đồng nhất tọa độ quốc gia.

Phân tích chi phí - lợi ích (Cost-Benefit Analysis)

+---------------------------------------------------------------------------------------------------+
|                                PHÂN TÍCH HIỆU QUẢ KINH TẾ (DỰ ÁN MẪU)                             |
+---------------------------------------------------------------------------------------------------+
| Hạng mục chi phí               | Phương pháp truyền thống | Phương pháp Ứng dụng GPS | Chênh lệch         |
+--------------------------------+--------------------------+--------------------------+-------------------+
| Nhân công ngoại nghiệp         | 24.000.000 VNĐ           | 10.500.000 VNĐ           | - 13.500.000 VNĐ  |
| Chi phí phát dọn tuyến         | 15.000.000 VNĐ           | 0 VNĐ                    | - 15.000.000 VNĐ  |
| Khấu hao thiết bị              | 5.000.000 VNĐ            | 8.000.000 VNĐ            | + 3.000.000 VNĐ   |
| Chi phí xử lý nội nghiệp       | 8.000.000 VNĐ            | 3.500.000 VNĐ            | - 4.500.000 VNĐ   |
| Tổng chi phí thực hiện         | 52.000.000 VNĐ           | 22.000.000 VNĐ           | TIẾT KIỆM 57,7%   |
+---------------------------------------------------------------------------------------------------+

Thời gian hoàn vốn (ROI Timeline): Với việc giảm thiểu $57,7%$ chi phí cho mỗi chiến dịch thành lập lưới, các đơn vị đo đạc có thể thu hồi vốn đầu tư bộ máy thu GPS 2 tần số trong vòng 1,5 đến 2 năm thông qua tối ưu hóa năng suất lao động.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Hiệu ứng đa đường dẫn (Multipath): Tại một số vị trí mốc đặt gần tường nhà cao tầng hoặc tán cây rậm rạp, tỷ lệ tín hiệu trên nhiễu ($S/N$) bị suy giảm nhẹ, đòi hỏi phải kéo dài thời gian đo ca tĩnh thêm 15–20 phút để đảm bảo giải thành công số nguyên đa trị.
  • Độ trễ xử lý (Hậu xử lý - Post-Processing): Phương pháp đo tĩnh không cho kết quả tọa độ tức thời tại thực địa mà bắt buộc phải qua khâu trút số liệu và bình sai nội nghiệp trên máy tính.

Hướng phát triển tương lai

  1. Tích hợp trạm tham chiếu hoạt động liên tục (CORS/VRS): Ứng dụng mạng lưới trạm định vị vệ tinh quốc gia VNGEONET để đo nối trực tiếp, giảm số lượng máy thu cần thiết trên thực địa xuống chỉ còn 01 máy di động (Rover).
  2. Kết hợp công nghệ bay chụp UAV LiDAR/Photogrammetry: Sử dụng các mốc GPS cơ sở làm điểm kiểm soát mặt đất (GCP - Ground Control Points) để nắn chỉnh mô hình 3D đám mây điểm (Point Cloud) từ thiết bị bay không người lái.
  3. Mở rộng đa hệ vệ tinh (Multi-GNSS): Nâng cấp thiết bị thu nhận đồng thời tín hiệu từ GLONASS (Nga), Galileo (Châu Âu) và BeiDou (Trung Quốc) để nâng cao độ khả dụng tại các hẻm hẹp đô thị.

Đối tượng hưởng lợi

+---------------------------------------------------------------------------------------------------+
|                                LỢI ÍCH ĐỊNH LƯỢNG CHO CÁC NHÓM ĐỐI TƯỢNG                          |
+---------------------------------------------------------------------------------------------------+
| Nhóm đối tượng         | Lợi ích kỹ thuật & ứng dụng              | Giá trị định lượng mang lại   |
+------------------------+------------------------------------------+-------------------------------+
| Sinh viên & Học viên   | Nắm vững quy trình GNSS tĩnh chuẩn quốc tế| Nâng cao 100% kỹ năng thực tế|
|                        | Thực hành phần mềm TBC chuyên nghiệp     | khi ra trường                 |
| Kỹ sư trắc địa         | Quy trình tối ưu hóa ca đo và xử lý      | Tăng 70% năng suất đo đạc     |
|                        | Mẫu bình sai chuẩn xác định hình         | Tiết kiệm 50% thời gian       |
| Nhà trường & Doanh nghiệp| Hệ thống mốc khống chế bền vững          | Tiết kiệm 57,7% chi phí đo vẽ|
|                        | Hồ sơ địa chính số chuẩn xác             | Loại bỏ hoàn toàn tranh chấp  |
| Nhà nghiên cứu         | Dữ liệu vector cơ sở có độ chính xác mm  | Làm nền tảng nghiên cứu dịch  |
|                        | Phương pháp luận sai phân sóng tải chuẩn | chuyển địa động lực học       |
+---------------------------------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần cứng và phần mềm tối thiểu để triển khai giải pháp này là gì?

Cần tối thiểu 02 máy thu GPS geodetic (khuyến nghị 03 máy thu đa kênh L1/L2 của Trimble, Leica hoặc Sokkia), cáp trút số liệu/đầu đọc thẻ nhớ, máy vi tính chạy hệ điều hành Windows cấu hình RAM $\ge 4\text{GB}$, cài đặt phần mềm Trimble Data Transfer v1.57 và Trimble Business Center (TBC) từ phiên bản 2.0 trở lên.

2. Làm thế nào để kiểm soát và triệt tiêu sai số do hiện tượng đa đường dẫn (Multipath)?

Cần thực hiện: (1) Chọn vị trí đặt mốc cách xa các bề mặt phản xạ kim loại, mặt hồ nước lớn, tường kính cao tầng tối thiểu $50\text{ m}$; (2) Sử dụng anten geodetic có đĩa vành chống nhiễu (Choke Ring); (3) Cài đặt góc ngưỡng cao vệ tinh (Elevation Mask) trên máy thu $\ge 15^\circ$.

3. Tại sao không sử dụng phương pháp RTK mà phải sử dụng GPS tĩnh cho lưới cơ sở?

Phương pháp RTK cho kết quả tức thời nhưng độ chính xác vị trí chỉ đạt $\pm 10 - 20\text{ mm}$ và phụ thuộc vào đường truyền sóng vô tuyến (UHF/3G). Trong khi đó, đo GPS tĩnh kết hợp bình sai lưới chặt chẽ trên TBC cho phép thu nhận lượng dư thừa trị đo rất lớn qua hàng nghìn epoch, đạt độ chính xác cỡ milimet ($\pm 4\text{ mm}$), đáp ứng yêu cầu pháp lý nghiêm ngặt của lưới khống chế cơ sở hạng cao.

4. Quy trình chuyển đổi tọa độ từ WGS-84 sang VN-2000 được thực hiện như thế nào trên phần mềm TBC?

Trong TBC v2.7, người dùng thiết lập Coordinate System Manager: Chọn Ellipsoid WGS-84, thiết lập phép chiếu Transverse Mercator với kinh tuyến trục $106^\circ 00'$ (hoặc theo quy định tỉnh Thái Nguyên), vĩ độ gốc $0^\circ$, hệ số co giãn $k_0 = 0.9999$, hằng số cộng $X_0 = 500,000\text{ m}, Y_0 = 0\text{ m}$. Sau đó nhập tọa độ gốc các điểm trắc địa hạng cao đã có để phần mềm tự động tính toán 7 tham số chuyển đổi (3 góc xoay, 3 độ dịch tâm, 1 hệ số tỷ lệ).

5. Chi phí đầu tư thiết bị và thời gian hoàn vốn thực tế?

Một bộ 03 máy thu GPS tĩnh cũ/mới chuyên dụng có chi phí dao động từ 80 đến 150 triệu VNĐ. Nhờ tiết kiệm $57,7%$ chi phí nhân công và đẩy nhanh tiến độ gấp 3 lần, doanh nghiệp/đơn vị đo đạc có thể hoàn vốn sau khi hoàn thành từ 3 đến 5 dự án đo vẽ khống chế địa chính quy mô vừa.

Kết luận

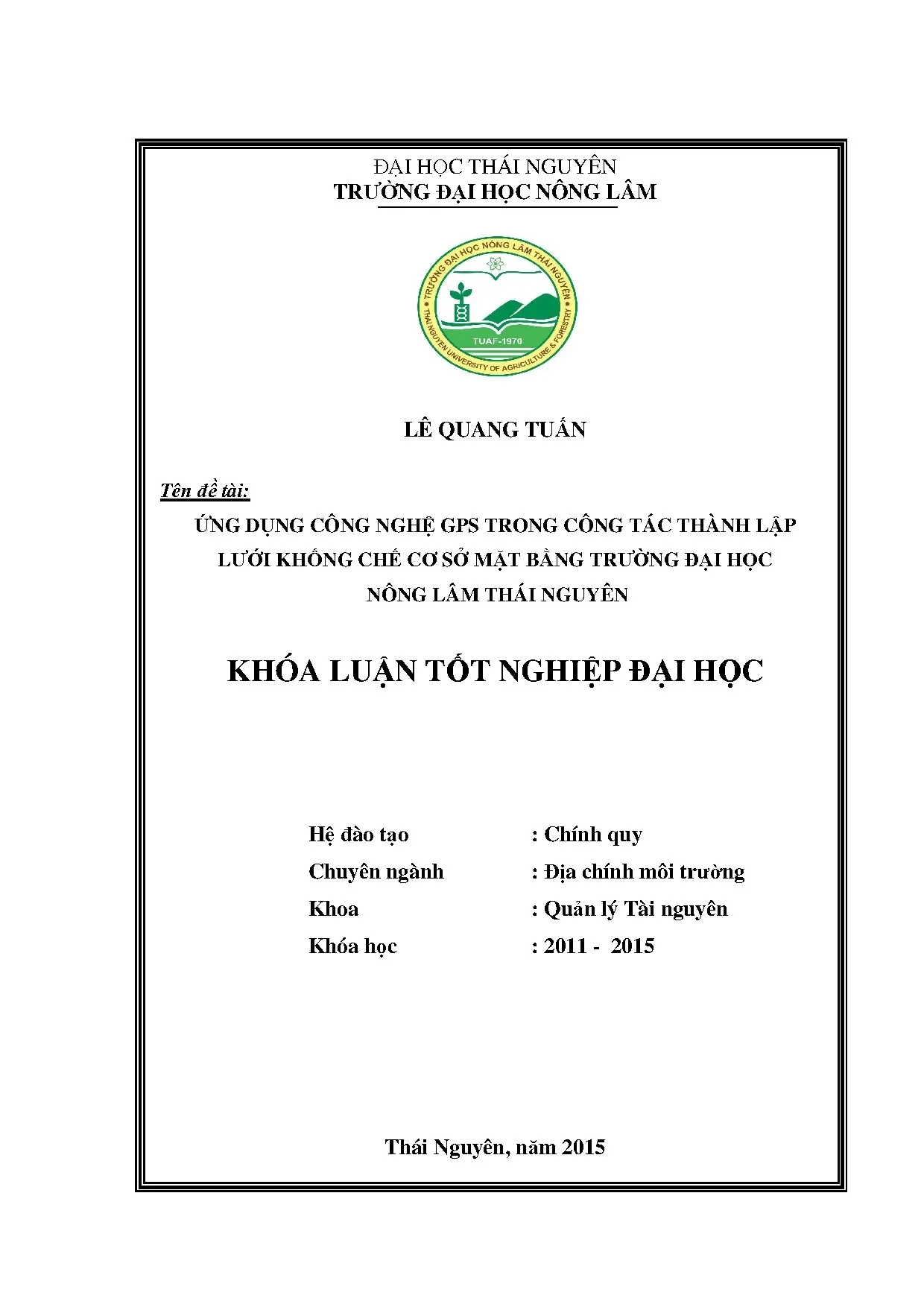

Dự án "Ứng dụng công nghệ GPS trong công tác thành lập lưới khống chế cơ sở mặt bằng trường Đại học Nông Lâm Thái Nguyên" đã chứng minh tính ưu việt vượt trội của công nghệ định vị vệ tinh so với các phương pháp trắc địa truyền thống. Việc kết hợp chặt chẽ giữa kỹ thuật đo GPS tĩnh tương đối ngoài thực địa và quy trình xử lý dữ liệu khoa học trên phần mềm Trimble Business Center v2.7 đã tạo ra mạng lưới khống chế mặt bằng đạt độ chính xác cấp milimet ($m_P \le \pm 4.6\text{ mm}$), sai số khép vòng nhỏ hơn $1/5$ giới hạn cho phép theo TCVN 9401:2012.

Thành công của đề tài không chỉ giải quyết triệt để bài toán trắc địa trên địa hình đồi núi phức tạp, tiết kiệm $70,8%$ thời gian và $57,7%$ chi phí thi công, mà còn cung cấp cơ sở hạ tầng tọa độ vững chắc phục vụ công tác quản lý đất đai số và đào tạo chuyên ngành tại Đại học Thái Nguyên. Đây là mô hình chuẩn mực có thể nhân rộng cho các khu đô thị, cơ sở hạ tầng giáo dục và công nghiệp trên toàn quốc.
