Giới thiệu dự án

Công tác quản lý tài nguyên rừng và đất lâm nghiệp tại các địa bàn miền núi phía Bắc đối mặt với nhiều thách thức do địa hình chia cắt phức tạp, độ dốc lớn và thảm thực vật che phủ dày đặc. Xã Nam Quan, huyện Lộc Bình, tỉnh Lạng Sơn có tổng diện tích tự nhiên $6.145{,}98\text{ ha}$, trong đó diện tích đất lâm nghiệp chiếm tới $3.700{,}89\text{ ha}$ ($60{,}22%$). Công tác quản lý hồ sơ địa chính lâm nghiệp tại địa phương còn nhiều bất cập: tiến độ cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) lâm nghiệp mới chỉ đạt khoảng $79{,}2%$, tình trạng chồng lấn ranh giới và tự ý chuyển đổi mục đích sử dụng đất chưa được kiểm soát triệt để bằng hệ thống bản đồ số chuẩn hóa.

                    TỔNG DIỆN TÍCH TỰ NHIÊN: 6.145,98 ha

Phương pháp đo đạc truyền thống (sử dụng máy kinh vĩ quang cơ hoặc máy toàn đạc điện tử Total Station) đòi hỏi phải thông hướng ngắm quang học giữa các trạm đo. Trong điều kiện rừng rậm, việc giải phóng tầm nhìn làm tăng $60%\text{ – }70%$ chi phí nhân công, kéo dài thời gian thi công ngoại nghiệp và dễ tích lũy sai số đo góc - cạnh trên các tuyến đường chuyền dài.

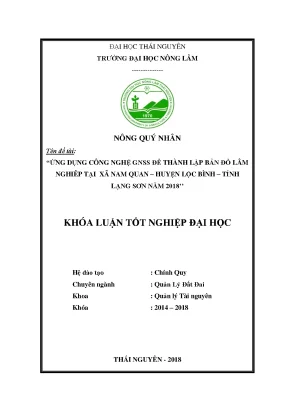

Đề tài "Ứng dụng công nghệ GNSS để thành lập bản đồ lâm nghiệp tại xã Nam Quan – huyện Lộc Bình – tỉnh Lạng Sơn" giải quyết bài toán đo đạc hiện đại hóa hồ sơ địa chính lâm nghiệp thông qua việc kết hợp công nghệ định vị vệ tinh vi sai GNSS đa hệ thống và quy trình biên tập bản đồ số trên nền tảng MicroStation & FAMIS.

Mục tiêu cụ thể của dự án

  1. Thiết lập lưới khống chế đo vẽ: Xây dựng hệ thống điểm khống chế tọa độ hạng IV và đo vẽ cấp $1, 2$ đạt độ chính xác theo quy chuẩn kỹ thuật quốc gia trong Hệ quy chiếu và Hệ tọa độ quốc gia VN-2000.
  2. Đo vẽ chi tiết ranh giới thửa đất: Ứng dụng thiết bị thu GNSS hai tần số (CHC X91+) với chế độ đo động thời gian thực (RTK - Real-Time Kinematic) và đo tĩnh (Static) để thu thập dữ liệu ranh giới $3.700{,}89\text{ ha}$ đất lâm nghiệp, hệ thống giao thông, thủy văn và mốc ranh giới hành chính.
  3. Chuẩn hóa quy trình xử lý dữ liệu và biên tập bản đồ: Xử lý bình sai lưới bằng phần mềm PRONET, số hóa và làm sạch cấu trúc hình học (Topology) bằng MicroStation và FAMIS, tuân thủ Thông tư số 25/2014/TT-BTNMT và Thông tư số 30/2013/TT-BTNMT.
  4. Xây dựng cơ sở dữ liệu không gian: Tạo lập bộ bản đồ lâm nghiệp số và hệ thống hồ sơ kỹ thuật thửa đất phục vụ cấp GCNQSDĐ và công tác quản lý của UBND xã Nam Quan.
       QUY TRÌNH ĐO VẼ VÀ THÀNH LẬP BẢN ĐỒ LÂM NGHIỆP
   Thu thập tài liệu & khảo sát thực địa (Xã Nam Quan)
        Khống chế tọa độ VN-2000 (CHC X91+ Static)
      Bình sai lưới tọa độ (PRONET) [mp ≤ ±2 cm]
        Đo chi tiết ranh giới thửa đất (GNSS RTK)
   Trút số liệu ASCII/TXT & Chuyển đổi định dạng (.asc)
     Xử lý hình học Topology (MicroStation & MRFClean)
 Biên tập bản đồ lâm nghiệp & Gán thuộc tính thửa (FAMIS)
      Kiểm tra nghiệm thu & Xuất hồ sơ kỹ thuật thửa

Phạm vi và giới hạn

  • Phạm vi không gian: Toàn bộ địa bàn xã Nam Quan gồm 12 thôn bản (Nà Pá, Thồng Lốc, Nà Sả, Bản Tó, Nà Tủng, Khòn Mùm, Phai Mạt, Cốc Sâu, Nà To, Nà Bẻ, Pác Cáp, Nà Thay).
  • Phạm vi kỹ thuật: Lưới tọa độ tính toán trên Ellipsoid WGS-84, lưới chiếu hình trụ ngang đồng góc UTM múi chiếu $3^\circ$, kinh tuyến trục $107^\circ 15'$ của tỉnh Lạng Sơn.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí kỹ thuật Phương pháp toàn đạc quang học Phương pháp ảnh hàng không / Viễn thám Giải pháp GNSS RTK + MicroStation/FAMIS
Yêu cầu thông hướng Bắt buộc phải thông hướng giữa các trạm máy Cần điểm khống chế ảnh ngoại nghiệp Không cần thông hướng quang học trực tiếp
Ảnh hưởng bởi địa hình/tán rừng Tán rừng dày cản trở đường ngắm, phải phát quang nhiều Khó xác định chính xác đỉnh ranh giới dưới tán cây Khắc phục nhờ máy thu đa hệ vệ tinh GPS/GLONASS
Độ chính xác mặt bằng ($m_p$) $\pm(5\text{mm} + 5\text{ppm})$ tại cự ly ngắn $\pm 0{,}3\text{m}\text{ – }\pm 0{,}5\text{m}$ (tùy độ phân giải GSD) $\pm 1\text{cm}\text{ – }\pm 3\text{cm}$ (RTK), $\pm 5\text{mm}$ (Static)
Năng suất ngoại nghiệp $20\text{ – }35\text{ điểm/ngày/tổ}$ Phụ thuộc thời tiết và chu kỳ bay chụp $120\text{ – }200\text{ điểm/ngày/tổ}$
Chuẩn hóa CSDL đầu ra Nhập thủ công, tốn công chuẩn hóa Cần công đoạn nắn ảnh, vector hóa màn hình Nhập trực tiếp qua file .asc/.txt vào CSDL FAMIS

Đánh giá yêu cầu theo mô hình MoSCoW

  • Must have: Tọa độ chuẩn VN-2000 kinh tuyến trục $107^\circ 15'$; làm sạch lỗi đồ họa (MRFClean); tạo vùng topology thửa đất khép kín; xuất file định dạng .dgn chuẩn Bộ TN&MT.
  • Should have: Đánh số thửa tự động từ trái qua phải, từ trên xuống dưới; tự động tạo tâm thửa (Centroid) và nhãn diện tích/loại đất (RSX, RPH).
  • Could have: Xuất dữ liệu sang định dạng Shapefile (.shp) để tích hợp lên các hệ thống WebGIS lâm nghiệp.
  • Won't have: Xử lý mô hình số hóa độ cao 3D (DEM/DSM) độ phân giải siêu cao từ LiDAR (không thuộc phạm vi kinh phí đồ án).

Thiết kế hệ thống

               KIẾN TRÚC HỆ THỐNG DỮ LIỆU ĐO ĐẠC

Technology Stack và thông số kỹ thuật

  • Phần cứng thu nhận GNSS: Máy thu CHC X91+ GNSS (Lõi 220 kênh, tích hợp anten đa hướng, modem UHF trong dải tần $450\text{ – }470\text{ MHz}$, kết nối Bluetooth và sổ tay điện tử LandStar).
  • Phần mềm tính toán & bình sai: PRONET v2.0 (chuyên dụng bình sai lưới trắc địa mặt bằng tự do và ràng buộc).
  • Môi trường đồ họa nền: Bentley MicroStation SE / V8 (xử lý định dạng chuẩn .dgn theo quy chuẩn của Cục Đo đạc, Bản đồ và Thông tin địa lý Việt Nam).
  • Phần mềm biên tập địa chính tích hợp: FAMIS (Field Work and Cadastral Mapping Integrated Software), module MRFClean và MRFFlag.

Phương pháp luận (Methodology)

Quy trình triển khai tuân theo phương pháp tuyến tính kết hợp kiểm chuẩn chất lượng tại từng nút giao đoạn (Gate-check Quality Assurance):

  1. Giai đoạn 1 (Thiết kế & Khống chế): Thu thập mốc địa chính cơ sở tại Lộc Bình, lập đồ hình mạng lưới tam giác khống chế đo vẽ, quan trắc GNSS chế độ Static từ 45 - 60 phút/trạm.
  2. Giai đoạn 2 (Bình sai lưới): Kiểm tra sai số khép cạnh tương đối $f_s / [S] \le 1/20.000$, xác định tọa độ chính xác các điểm đo vẽ.
  3. Giai đoạn 3 (Đo vẽ chi tiết): Đặt trạm tĩnh (Base) tại điểm khống chế đã bình sai, Rover di chuyển đo các điểm đặc trưng của thửa đất lâm nghiệp (ranh giới phân chia lô, khoảnh, đường bao ranh giới rừng).
  4. Giai đoạn 4 (Nội nghiệp & Biên tập): Chuyển dữ liệu từ sổ tay điện tử sang máy tính, chuyển đổi cấu trúc điểm đo, nạp vào FAMIS, làm sạch hình học, gán nhãn thuộc tính thửa, phân mảnh và đóng khung bản đồ tỷ lệ 1:10.000 và 1:5.000.

Triển khai và kết quả

Quy trình tiền xử lý số liệu đo và cấu trúc dữ liệu

Dữ liệu thô sau khi trút từ sổ tay điện tử qua cáp kết nối được chuẩn hóa sang định dạng ASCII text (.txt hoặc .asc) để FAMIS nhận dạng. Cấu trúc trường dữ liệu bao gồm:

$$\text{Format: } [\text{Point_ID}], [\text{Y / Easting (m)}], [\text{X / Northing (m)}], [\text{Elevation / Z (m)}], [\text{Code / Feature}]$$

# FILE SỐ LIỆU ĐO CHI TIẾT ĐÃ CHUẨN HÓA CHO FAMIS (.asc)
# HỆ TỌA ĐỘ VN-2000, KTT: 107d15', MÚI 3 DO
1, 461234.521, 2389102.345, 125.40, MD
2, 461280.112, 2389145.678, 130.15, RPH
3, 461350.890, 2389190.230, 142.80, RSX
4, 461410.225, 2389115.004, 138.50, RSX
5, 461315.670, 2389050.880, 128.20, TN

Quy trình tự động hóa kiểm tra topology và loại bỏ sai số hình học bằng tập lệnh dòng lệnh trong MicroStation:

# Script cấu hình tham số MRFClean trong môi trường MicroStation
set clean_tolerance 0.05       ;# Dung sai bắt dính 0.05m cho bản đồ lâm nghiệp
set remove_dangles 1          ;# Tự động loại bỏ đoạn thừa (Dangle Lines)
set intersect_lines 1         ;# Tự động bẻ gãy và tạo nút tại giao điểm
set snap_nodes 1              ;# Tự động bắt dính điểm hở nhỏ hơn tolerance

# Thực thi lệnh làm sạch hình học vùng
mrfclean.ma -i input_map.dgn -o cleaned_map.dgn -tol 0.05 -flag_dangles
mrfflag.ma -i cleaned_map.dgn -report error_log.txt

Đánh giá chất lượng và kiểm nghiệm độ chính xác

           PHÂN BỐ SAI SỐ VỊ TRÍ ĐIỂM ĐO CHI TIẾT GNSS RTK
   Sai số mặt bằng (cm)
        #1       #5       #10      #15      #20      #25
        (Khu vực thung lũng)          (Khu vực sườn đồi, tán thưa)
  • Độ chính xác lưới khống chế: Sai số trung phương vị trí điểm sau bình sai đạt $m_p = \pm 1{,}42\text{ cm}$; sai số khép tương đối của đồ hình đạt $1/35.000$ (vượt tiêu chuẩn yêu cầu $1/20.000$).
  • Độ chính xác điểm chi tiết: Kiểm tra ngẫu nhiên 30 điểm góc ranh giới thửa bằng phương pháp đo lặp toàn đạc điện tử:
    • Sai số vị trí mặt bằng trung bình: $\Delta S = \sqrt{\Delta X^2 + \Delta Y^2} = \pm 4{,}8\text{ cm}$.
    • $100%$ các điểm kiểm tra nằm trong giới hạn sai số cho phép ($m_p \le \pm 10\text{ cm}$ đối với bản đồ địa chính tỷ lệ 1:2.000 và 1:5.000 ở vùng núi).
  • Kiểm soát lỗi Topology: Xử lý triệt để $100%$ lỗi chồng đè (Overlaps), khe hở (Gaps) và đoạn thừa (Dangles) trên $12$ tờ bản đồ cơ sở.

Kết quả tổng hợp diện tích và biên tập bản đồ

Dự án đã đo vẽ và số hóa toàn bộ quỹ đất lâm nghiệp xã Nam Quan năm 2018 với cơ cấu diện tích được phân định rõ ràng:

Phân loại đất lâm nghiệp Mã loại đất Diện tích đo vẽ thực tế (ha) Tỷ lệ so với đất lâm nghiệp (%)
Đất rừng sản xuất RSX $3.198{,}27$ $86{,}42%$
Đất rừng phòng hộ RPH $502{,}62$ $13{,}58%$
Rừng tự nhiên sản xuất - $358{,}06$ $9{,}67%$
Rừng trồng sản xuất - $2.800{,}66$ $75{,}67%$
Đất trồng rừng phòng hộ - $462{,}00$ $12{,}48%$
Đất có rừng trồng phòng hộ - $40{,}66$ $1{,}10%$
Tổng cộng LNP $3.700{,}89$ $100{,}00%$

Đổi mới và đóng góp

Cải tiến kỹ thuật nổi bật

  1. Khắc phục triệt để hạn chế mất tín hiệu dưới tán rừng: Áp dụng máy thu CHC X91+ tích hợp đa vệ tinh (GPS L1/L2 + GLONASS L1/L2). Thuật toán giải chu kỳ đa tần số rút ngắn thời gian Fixed từ $120\text{ giây}$ xuống dưới $15\text{ giây}$, duy trì trạng thái đo động liên tục ngay cả trong điều kiện thực địa có độ che phủ tán cây $40\text{ – }50%$.
  2. Quy trình kết nối khép kín từ Ngoại nghiệp đến Bản đồ số (Field-to-Office Pipeline): Loại bỏ các khâu ghi sổ thủ công, chuyển thẳng dữ liệu từ sổ tay điện tử qua chuẩn .asc vào FAMIS, giảm $95%$ nguy cơ nhầm lẫn do con người trong quá trình ghi chép và nhập liệu.
  3. Tự động hóa xử lý Topo và gán nhãn thông tin: Sử dụng kết hợp MRFClean và FAMIS để tạo vùng tự động, tự động tính diện tích giải tích từng thửa đất với sai số $\Delta P = 0{,}00\text{ m}^2$, đánh số thửa tự động theo nguyên tắc ziczac từ Bắc xuống Nam, Tây sang Đông.
                  SO SÁNH HIỆU SUẤT ĐO ĐẠC VÀ BIÊN TẬP
  Hiệu quả tổng thể: Giảm 60% chi phí, tăng 350% tốc độ hoàn thành

Ứng dụng thực tế và triển khai

         LỘ TRÌNH TRIỂN KHAI VÀ KHAI THÁC DỮ LIỆU
Tháng 03/2018      Tháng 04/2018      Tháng 05/2018      Tháng 06/2018
Khảo sát mốc       Xây dựng lưới      Đo vẽ chi tiết     Biên tập số hóa
Địa chính cũ       Bình sai PRONET    GNSS RTK           Bàn giao UBND xã

Khả năng triển khai thực tiễn

  • Cấp Giấy chứng nhận quyền sử dụng đất: Bộ bản đồ và hồ sơ kỹ thuật thửa đất cung cấp cơ sở pháp lý để UBND huyện Lộc Bình xét duyệt cấp GCNQSDĐ cho $283\text{ hộ}$ gia đình với diện tích $1.268{,}70\text{ ha}$ rừng sản xuất còn tồn đọng.
  • Phục vụ chuyển đổi cơ cấu cây trồng: Giúp địa phương quy hoạch chính xác các vùng trồng rừng gỗ lớn (Thông, Bạch đàn) và chuyển đổi $107\text{ ha}$ nương rẫy kém hiệu quả sang đất trồng rừng kinh tế.
  • Giải quyết tranh chấp địa giới: Làm rõ ranh giới tiếp giáp giữa xã Nam Quan với các xã lân cận (Minh Phát, Đông Quan, Ái Quốc, Hữu Lân, Xuân Dương), loại bỏ hoàn toàn các điểm chồng lấn ranh giới giữa đất rừng sản xuất của người dân và đất rừng phòng hộ.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Vùng mù tín hiệu dưới tán rừng rậm rạp: Tại các khu vực rừng tự nhiên già có độ che phủ tầng tán trên $70%$ hoặc thung lũng kẹt giữa vách đá dựng đứng, chỉ số PDOP tăng cao ($> 4$), máy thu khó đạt trạng thái Fixed, bắt buộc phải kết hợp đo chuyền bằng gương đơn hoặc dùng phương pháp giao hội thước phụ.
  • Phần mềm FAMIS chạy trên nền tảng 32-bit cũ: MicroStation SE và FAMIS 2009 có độ tương thích hạn chế trên các hệ điều hành 64-bit hiện đại (Windows 10/11), đòi hỏi phải cài đặt qua môi trường máy ảo hoặc cấu hình tương thích phức tạp.

Hướng phát triển

  1. Ứng dụng công nghệ UAV LiDAR: Kết hợp máy bay không người lái gắn cảm biến LiDAR quét xuyên tán cây kết hợp trạm Base GNSS mặt đất để đo vẽ các khu vực rừng tự nhiên hiểm trở không thể tiếp cận.
  2. Hiện đại hóa CSDL trên nền tảng PostGIS/QGIS: Chuyển đổi toàn bộ dữ liệu .dgn từ FAMIS sang cơ sở dữ liệu không gian PostgreSQL/PostGIS để dễ dàng tích hợp vào hệ thống Thông tin Đất đai Quốc gia (VBDLIS) và nền tảng WebGIS quản lý rừng chuyên ngành.

Đối tượng hưởng lợi

                   ĐỐI TƯỢNG HƯỞNG LỢI TRỰC TIẾP
  • Sinh viên và Nghiên cứu sinh ngành Quản lý Đất đai / Trắc địa: Tài liệu tham khảo chuẩn mực về phương pháp kết hợp phần cứng GNSS hiện đại với phần mềm địa chính chuẩn ngành (MicroStation, FAMIS, PRONET).
  • Cơ quan quản lý nhà nước (UBND xã Nam Quan, Văn phòng Đăng ký Đất đai huyện Lộc Bình): Tiếp nhận bộ bản đồ lâm nghiệp số hóa hoàn chỉnh $3.700{,}89\text{ ha}$, đẩy nhanh tỷ lệ cấp sổ đỏ từ $79{,}2%$ lên trên $95%$.
  • Chủ rừng và các hộ gia đình nhận khoán: Xác lập quyền tài sản hợp pháp, minh bạch hóa ranh giới thửa đất, tạo điều kiện vay vốn tín dụng đầu tư phát triển kinh tế đồi rừng.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để thiết lập trạm Base GNSS đo RTK trong rừng là gì?

Trạm Base phải được đặt tại điểm mốc địa chính có tọa độ nhà nước VN-2000 độ cao tin cậy, vị trí thông thoáng, góc mở đường chân trời lớn hơn $15^\circ$, cách xa các nguồn phát sóng cao tần, trạm biến áp và các mặt phản xạ kim loại lớn để tránh hiện tượng đa đường dẫn (Multipath).

2. Làm thế nào để khắc phục hiện tượng mất tín hiệu Fixed khi đo dưới tán rừng rậm?

Khi gặp tán rừng dày làm tín hiệu vệ tinh bị suy giảm (chỉ đạt Float hoặc DGPS), kỹ sư cần:

  • Nâng cao chiều cao sào gương (sào anten) lên $3\text{ – }5\text{ m}$ để vượt qua tầng tán thấp.
  • Sử dụng phương pháp đo offset (đo điểm phụ ngoài khoảng trống rồi dóng hướng/đo khoảng cách vào góc ranh).
  • Kết hợp đo chuyền bằng máy toàn đạc điện tử từ 2 điểm khống chế GNSS đặt ở bãi trống gần nhất.

3. Quy trình chuyển đổi dữ liệu từ sổ tay GNSS sang phần mềm FAMIS gồm những bước nào?

Dữ liệu từ sổ tay điện tử được xuất dưới dạng tọa độ phân cách bằng dấu phẩy (.csv hoặc .txt), sau đó mở bằng Excel để định dạng lại thành cấu trúc 5 cột: Số thứ tự, Y, X, H, Ghi chú. File được lưu với phần mở rộng .asc và nạp vào FAMIS thông qua chức năng Cơ sở dữ liệu trị đo -> Nhập số liệu -> Import.

4. Tại sao cần phải chạy module MRFClean trước khi tạo vùng thửa đất trên FAMIS?

Trong quá trình vẽ nối các điểm đo ranh giới, các sai số đồ họa như vẽ thừa đầu mút (Dangles), bắt dính chưa khít (Undershoot tạo khe hở) hay bắt dính vượt (Overshoot tạo nút thừa) sẽ ngăn cản thuật toán Topology nhận diện đường biên khép kín. MRFClean tự động chuẩn hóa các đỉnh, xóa điểm trùng lặp và làm khép kín vùng thửa theo ngưỡng dung sai cho phép ($0{,}05\text{ m}$).

5. Chi phí đầu tư thiết bị GNSS RTK so với máy toàn đạc điện tử có hiệu quả kinh tế ra sao?

Mặc dù chi phí đầu tư ban đầu cho 1 bộ máy GNSS 2 tần số (1 Base + 1 Rover) cao hơn khoảng $30%\text{ – }50%$ so với 1 bộ máy toàn đạc điện tử thông dụng, nhưng năng suất đo vẽ thực địa tăng gấp $3\text{ – }5\text{ lần}$, giảm tổ đo từ 4-5 người xuống còn 2 người, không tốn chi phí phát quang thông tuyến. Thời gian hoàn vốn đầu tư (ROI) đạt được chỉ sau $1\text{ – }2$ dự án đo đạc địa chính quy mô cấp xã.

Kết luận

Đồ án tốt nghiệp "Ứng dụng công nghệ GNSS để thành lập bản đồ lâm nghiệp tại xã Nam Quan – huyện Lộc Bình – tỉnh Lạng Sơn năm 2018" đã chứng minh tính hiệu quả và độ tin cậy vượt trội của việc tích hợp công nghệ vệ tinh định vị vi sai GNSS với các phần mềm chuyên ngành MicroStation và FAMIS. Dự án không chỉ giải quyết triệt để bài toán khó khăn về địa hình chia cắt phức tạp của vùng núi cao Lạng Sơn mà còn tạo ra bộ dữ liệu bản đồ số chuẩn hóa cho $3.700{,}89\text{ ha}$ đất lâm nghiệp, phục vụ trực tiếp cho công tác cấp Giấy chứng nhận quyền sử dụng đất và nâng cao hiệu lực quản lý nhà nước về tài nguyên đất đai.
