BƯỚC 1: PHÂN TÍCH TÀI LIỆU

1. Các vấn đề chính mà tài liệu giải quyết

  • Phương pháp mô tả phần cứng với Verilog HDL: Hướng dẫn kỹ thuật lập trình RTL cho toàn bộ các khối mạch số cơ bản và nâng cao, bao gồm cả mạch tổ hợp (Combinational Logic) và mạch tuần tự (Sequential Logic).
  • Kỹ thuật thiết kế phân cấp (Hierarchical Design): Giải quyết bài toán ghép nối các khối module con (instances) thành module cấp cao (Top module) như thiết kế Full Adder 4-bit từ Full Adder 1-bit, ghép Decoder 3-to-8 từ Decoder 2-to-4 hay MUX 8-to-1 từ MUX 4-to-1.
  • Tạo xung và chia tần số chính xác: Phương pháp thiết kế bộ chia xung clock từ tần số cao (50MHz) xuống các dải tần số thấp (0.1Hz, 1Hz, 10Hz, 100Hz) phục vụ điều khiển thời gian thực.
  • Quy trình kiểm thử và xác thực logic: Kỹ thuật xây dựng Testbench độc lập và đọc - phân tích giản đồ thời gian (Timing Diagram) để kiểm tra tính đúng đắn của mạch logic.

2. Danh mục thuật ngữ chuyên ngành quan trọng

  1. Verilog HDL (Ngôn ngữ mô tả phần cứng Verilog)
  2. Combinational Circuit (Mạch tổ hợp)
  3. Sequential Circuit (Mạch tuần tự)
  4. Full Adder / Full Subtractor (Mạch cộng / trừ toàn phần)
  5. Decoder / Encoder (Mạch giải mã / Mạch mã hóa)
  6. Multiplexer / Demultiplexer - MUX / DEMUX (Mạch đa hợp / Giải đa hợp)
  7. Comparator (Mạch so sánh số học)
  8. Flip-Flop D / RS-FF (Phần tử nhớ Flip-Flop)
  9. Shift Register - SISO / SIPO (Thanh ghi dịch vào nối tiếp ra nối tiếp / ra song song)
  10. Synchronous Counter (Mạch đếm đồng bộ)
  11. Clock Divider (Bộ chia tần số xung clock)
  12. Top Module & Instances (Khối chức năng chính và các thực thể con)
  13. Testbench & Stimulus (Khối kiểm thử và tín hiệu kích thích)
  14. Timing Diagram (Giản đồ định thời / Giản đồ dạng sóng)
  15. Active High / Active Low (Tích cực mức cao / Tích cực mức thấp)
  16. Enable Signal (Tín hiệu cho phép hoạt động)
  17. Behavioral Modeling (Mô hình hóa hành vi bằng always, case, if-else)
  18. Dataflow Modeling (Mô hình hóa luồng dữ liệu bằng assign)

3. Đóng góp và giá trị cốt lõi của tài liệu

  • Tính hệ thống hóa cao: Cung cấp lộ trình thực hành từ mức cổng logic cơ bản đến hệ thống vi mạch hoàn chỉnh trên FPGA/ASIC.
  • Đa dạng hóa phương pháp tiếp cận: Trình bày song song nhiều cách lập trình cho cùng một bài toán (so sánh case và if-else, so sánh mô tả hành vi trực tiếp và ghép nối cấu trúc module).
  • Minh chứng kiểm thử trực quan: Mọi module đều đi kèm mã nguồn Top Module, mã Testbench và kết quả phân tích giản đồ thời gian chi tiết theo từng khoảng nano-giây ($ns$).
  • Khả năng ứng dụng thực tiễn: Thiết kế các ứng dụng điều khiển thực tế như hiệu ứng LED đa chế độ, mạch đếm xung khử rung và mạch đếm điều khiển tốc độ/chiều đếm.

BƯỚC 2: VIẾT CONTENT SEO CHI TIẾT

Tổng quan nghiên cứu

Trong kỷ nguyên bùng nổ của công nghệ bán dẫn và trí tuệ nhân tạo, thiết kế vi mạch tích hợp (IC Design) đã trở thành một trong những ngành kỹ thuật then chốt quyết định vị thế công nghệ. Việc nắm vững kỹ năng thiết kế phần cứng ở mức RTL (Register-Transfer Level) đòi hỏi người học phải hiểu sâu sắc nguyên lý mạch số và thành thạo các ngôn ngữ mô tả phần cứng chuyên dụng. Tuy nhiên, nhiều tài liệu hiện nay thường tập trung nặng về lý thuyết thuần túy mà thiếu đi các ví dụ thực hành có khả năng tổng hợp và kiểm thử logic trực quan.

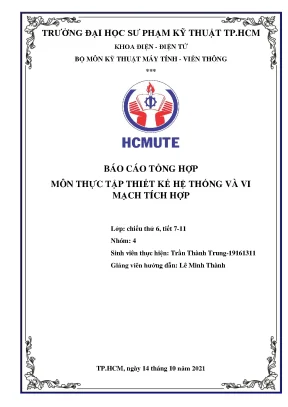

Tài liệu Tổng hợp báo cáo thực tập thiết kế hệ thống và vi mạch tích hợp của Khoa Điện - Điện tử, Trường Đại học Sư phạm Kỹ thuật TP.HCM (HCMUTE) được biên soạn nhằm giải quyết trọn vẹn khoảng trống thực hành này. Công trình tập trung vào việc mô tả, kiểm tra tính đúng đắn và tối ưu hóa hàng loạt khối chức năng mạch số kinh điển thông qua ngôn ngữ Verilog HDL. Bằng cách kết hợp giữa phương pháp thiết kế phân cấp, mô hình hóa hành vi và kiểm thử trên giản đồ thời gian, tài liệu đem đến bộ cẩm nang toàn diện cho quy trình phát triển vi mạch số hiện đại.

Nội dung chi tiết

flowchart TD
    A["Hệ Thống Vi Mạch Số (Verilog HDL)"] --> B["1. Khối Mạch Tổ Hợp"]
    A --> C["2. Khối Mạch Tuần Tự & Xung Nhịp"]
    A --> D["3. Khối Kiểm Thử & Ứng Dụng"]

    B --> B1["Cộng / Trừ 4-bit (Full Adder/Subtractor)"]
    B --> B2["Giải mã & Mã hóa (Decoder / Encoder)"]
    B --> B3["Đa hợp & Giải đa hợp (MUX / DEMUX)"]

    C --> C1["Bộ chia xung Clock 50MHz sang đa tần số"]
    C --> C2["Mạch đếm đồng bộ Up/Down 4-bit / 8-bit"]
    C --> C3["Thanh ghi dịch SISO, SIPO dùng Flip-Flop D"]

    D --> D1["Xây dựng Testbench & Kích thích tín hiệu"]
    D --> D2["Phân tích Giản đồ thời gian (Timing Diagram)"]
    D --> D3["Điều khiển hiệu ứng LED đa chế độ (FSM)"]

1. Cơ sở lý thuyết và Kiến trúc Mạch tổ hợp Verilog

Mạch tổ hợp (Combinational Logic Circuit) là nền tảng cốt lõi của mọi bộ xử lý số, nơi mà giá trị ngõ ra tại một thời điểm chỉ phụ thuộc duy nhất vào tổ hợp các giá trị ngõ vào tại chính thời điểm đó. Trong tài liệu, tác giả đã tiến hành khảo sát và thực thi toàn diện các cấu trúc mạch tổ hợp cơ bản gồm: mạch tính toán số học, mạch chọn kênh, mạch mã hóa và giải mã tín hiệu.

  • Mạch cộng và trừ nhị phân 4-bit: Được xây dựng bằng phương pháp cấu trúc (Structural Modeling). Mạch cộng toàn phần 1-bit (fulladder1bit) sử dụng phương trình logic chuẩn với toán tử assign s = a ^ b ^ cin và cờ nhớ cout = ((a ^ b) & cin) | (a & b). Khối cộng 4-bit (fulladder4bit) được tạo thành từ việc liên kết 4 module con theo chuỗi truyền cờ nhớ (Ripple Carry Adder). Dựa trên nguyên lý bù 2, mạch trừ 4-bit (fullsub4bit) được hiện thực hóa khéo léo bằng cách đảo bit ngõ vào thứ hai (~B) và gán cờ nhớ ban đầu bằng 1.
  • Mạch giải mã (Decoder) và Mã hóa (Encoder): Tài liệu phân tích chuyên sâu các biến thể Decoder 2-to-4 và 3-to-8, Encoder 4-to-2 và 8-to-3. Tác giả so sánh chi tiết giữa ngõ ra tích cực mức cao (Active High) và ngõ ra tích cực mức thấp (Active Low), cùng sự có mặt của chân cho phép (Enable). Việc sử dụng cấu trúc điều kiện case và if-else trong khối always được đối chiếu cụ thể, giúp làm rõ cách bộ tổng hợp mạch (Synthesis Tool) ánh xạ lệnh phần mềm thành các cổng logic phần cứng.
  • Mạch đa hợp (MUX), Giải đa hợp (DEMUX) và So sánh (Comparator): Khảo sát từ các khối MUX 4 sang 1, MUX 8 sang 1 đến mạch so sánh độ lớn số học 4-bit trực tiếp và thông qua phép trừ. Phương pháp thiết kế module ghép tầng (Modular Design) được nhấn mạnh nhằm giảm thiểu độ phức tạp và tối ưu hóa tài nguyên phần cứng.

2. Phương pháp Thiết kế Phân tầng và Mạch tuần tự Đồng bộ

Khác với mạch tổ hợp, mạch tuần tự (Sequential Logic Circuit) chứa các phần tử nhớ để lưu trữ trạng thái trước đó, hoạt động dưới sự kích khởi của xung nhịp đồng hồ (Clock). Tài liệu đã triển khai thành công các khối tuần tự quan trọng phục vụ cho việc định thời và xử lý chuỗi dữ liệu.

+-------------------------------------------------------------------------------+
|                      BỘ CHIA XUNG TẦN SỐ HỆ THỐNG                            |
|                                                                               |
|  Clock vào 50MHz  +-------------------+  f = 1Hz                              |
|  ---------------> |  Clock Divider    |--------------------> Xung đếm 1Hz     |
|                   |  (Counter-based)  |--------------------> Xung f, 2f, 4f, 8f|
|                   +-------------------+--------------------> 0.1Hz, 10Hz, 100Hz|
+-------------------------------------------------------------------------------+
                                      |
                                      v
+-------------------------------------------------------------------------------+
|                      MẠCH TUẦN TỰ ĐỒNG BỘ ĐA NĂNG                             |
|                                                                               |
|                   +-------------------+  Hiển thị                             |
|  Control Inputs   | Synchronous Core  |====================> 8 LED Output     |
|  - Switch Mode    | - Up/Down Counter |                                       |
|  - Up / Down      | - Shift Registers |  Trạng thái                           |
|  - Pause Control  | - Flip-Flop D/RS  |--------------------> Status Flags     |
|                   +-------------------+                                       |
+-------------------------------------------------------------------------------+
  • Kỹ thuật chia tần số từ xung Clock 50MHz: Bộ dao động thạch anh trên các kit FPGA thường có tần số rất cao (50MHz), không phù hợp cho các quan sát trực tiếp bằng mắt người hoặc giao tiếp tốc độ thấp. Tài liệu xây dựng thuật toán đếm chu kỳ clock để tạo ra các xung ngõ ra chuẩn xác: 0.1Hz, 1Hz, 10Hz, 100Hz cũng như các bội tần số $f, 2f, 4f, 8f$.
  • Mạch đếm đồng bộ (Synchronous Counters): Trình bày kỹ thuật thiết kế mạch đếm lên/xuống (Up/Down Counter) 4-bit và 8-bit. Thiết kế tích hợp đa tính năng phức tạp: lựa chọn 8 dải tần số đếm, tín hiệu dừng đếm (Pause) can thiệp trực tiếp tại khối counter hoặc bộ chia xung, cùng tính năng đảo trạng thái ngõ ra tức thời.
  • Hệ thống thanh ghi dịch (Shift Registers): Khảo sát chi tiết hai cấu trúc thanh ghi dịch vào nối tiếp ra nối tiếp (SISO) và vào nối tiếp ra song song (SIPO) 4-bit. Thiết kế được thực thi qua hai phương pháp: ghép nối trực tiếp các phần tử Flip-Flop D (FF-D instances) và mô tả hành vi đồng bộ theo sườn xung clock (posedge clk).

3. Kết quả Mô phỏng Testbench, Phân tích Giản đồ Định thời và Ứng dụng

Một điểm nổi bật mang tính thực tiễn cao của tài liệu là toàn bộ các khối mạch đều được kiểm tra nghiêm ngặt thông qua Testbench và giản đồ thời gian (Timing Diagram) trước khi chuyển giao sang giai đoạn nạp chip thực tế.

  • Quy trình kiểm thử tự động với Testbench: Tác giả xây dựng các module testbench độc lập cho từng bài thực hành. Bằng cách thiết lập khối initial begin ... end với các khoảng trễ thời gian định lượng (#50, #100), các vector kiểm thử (Stimulus) được bơm vào ngõ vào để khảo sát toàn bộ các trường hợp biên của mạch logic.
  • Xác thực qua Timing Diagram: Tài liệu ghi nhận và giải thích chi tiết đáp ứng ngõ ra trên từng thang đo nano-giây. Ví dụ, trong bài toán Full Adder 4-bit, giản đồ chứng minh rõ: từ $0ns - 100ns$ khi $A=0, B=0$ thì $S=0$; từ $100ns - 200ns$ khi $A=2, B=6$ thì $S=8$; từ $300ns$ trở đi khi $A=8, B=9$ thì mạch trả về $S=1$ và bật cờ tràn $S[4]=1$.
  • Ứng dụng điều khiển hệ thống hiển thị LED đa chế độ: Tài liệu tích hợp các khối mạch tuần tự và mạch tổ hợp đã thiết kế vào hệ thống điều khiển 8 LED đơn với 4 Switch chức năng. Hệ thống hỗ trợ 4 chế độ hoạt động (Modes):
    • Mode 1: 8 LED chớp tắt đồng bộ theo tần số chọn trước.
    • Mode 2: 8 LED sáng dần và tắt dần tuần tự.
    • Mode 3: 1 LED sáng chạy quét từ trái sang phải và tự động đảo chiều.
    • Mode 4: 8 LED thực hiện hiệu ứng sáng dồn (Knight Rider / Accumulation).
    • Mạch đếm sự kiện ngoại vi: Đếm xung từ nút bấm vật lý có tích hợp giải thuật chống rung phím (Debounce) và điều chỉnh 4 cấp tốc độ đếm (SPEED).

Ai nên đọc tài liệu này?

Tài liệu được biên soạn với cấu trúc thực hành rõ ràng, là nguồn tư liệu giá trị cao cho các nhóm đối tượng sau:

  • Sinh viên ngành Kỹ thuật Điện tử - Viễn thông và Kỹ thuật Máy tính: Những người đang theo học các học phần Thiết kế Luận lý số, Thiết kế Vi mạch tích hợp (ASIC/FPGA), Ngôn ngữ Verilog/VHDL hoặc Thực tập Hệ thống số.
  • Kỹ sư nhúng và Kỹ sư Thiết kế RTL mới vào nghề: Cần tài liệu tra cứu nhanh về cú pháp Verilog chuẩn, kỹ thuật ghép nối module phân cấp và cách viết Testbench chuyên nghiệp.
  • Giảng viên và Cán bộ hướng dẫn thực hành: Sử dụng làm tài liệu tham khảo chuẩn mực để xây dựng đề cương bài giảng, bài tập lớn hoặc các đồ án môn học liên quan đến vi mạch số.

Kiến thức nền tảng cần có:

  • Nắm vững kiến thức toán logic Boolean và các cổng logic cơ bản (AND, OR, XOR, NOT).
  • Hiểu nguyên lý làm việc của mạch tổ hợp, Flip-Flop và máy trạng thái hữu hạn (FSM).

Câu hỏi thường gặp

1. Verilog HDL trong thiết kế vi mạch là gì?

Verilog HDL là ngôn ngữ mô tả phần cứng tiêu chuẩn công nghiệp dùng để mô hình hóa, thiết kế và mô phỏng các hệ thống kỹ thuật số ở nhiều cấp độ khác nhau, từ mức cổng logic (Gate Level), mức chuyển thanh ghi (RTL) đến mức hành vi chức năng (Behavioral Level).

2. Quy trình thiết kế và kiểm thử một module Verilog diễn ra như thế nào?

Quy trình gồm 4 bước chính:

  1. Định nghĩa ngõ vào/ngõ ra trong Top Module.
  2. Viết mã mô tả chức năng phần cứng (Structural hoặc Behavioral).
  3. Xây dựng module Testbench để tạo tín hiệu kích thích theo trục thời gian.
  4. Chạy mô phỏng và phân tích giản đồ sóng (Timing Diagram) để xác thực tính logic.

3. Tại sao cần thiết kế bộ chia xung từ 50MHz xuống 1Hz trên FPGA?

Tần số gốc 50MHz trên board FPGA dao động 50 triệu chu kỳ mỗi giây, quá nhanh đối với các ứng dụng giao tiếp với con người hoặc điều khiển LED. Bộ chia xung giúp hạ tần số xuống 1Hz để tạo xung chuẩn 1 giây, phục vụ đếm thời gian và quan sát tín hiệu.

4. Khi nào nên dùng cấu trúc case thay cho if-else trong Verilog?

Cấu trúc case nên được ưu tiên khi cần kiểm tra nhiều điều kiện độc lập, đồng mức (như mạch giải mã, giải đa hợp, máy trạng thái FSM) để bộ tổng hợp tạo ra mạch MUX cân bằng. Cấu trúc if-else phù hợp hơn cho các điều kiện có tính ưu tiên tuần tự (Priority Logic).

5. Sự khác biệt giữa ngõ ra tích cực mức cao và tích cực mức thấp là gì?

Ngõ ra tích cực mức cao (Active High) sẽ chuyển sang trạng thái logic 1 khi được kích hoạt và giữ mức 0 khi nghỉ. Ngược lại, ngõ ra tích cực mức thấp (Active Low) sẽ chuyển về trạng thái logic 0 khi kích hoạt và giữ mức 1 khi không hoạt động.

Kết luận

Tài liệu Tổng hợp báo cáo thực tập thiết kế hệ thống và vi mạch là một công trình tổng hợp thực hành hoàn chỉnh, kết nối liền mạch giữa lý thuyết mạch số và kỹ năng lập trình phần cứng thực tế.

  • Hệ thống hóa toàn diện: Bao phủ từ các mạch tổ hợp cơ bản (Adder, Decoder, MUX) đến các hệ thống tuần tự phức tạp (Counter, Shift Register, FSM).
  • Mã nguồn chuẩn hóa: Cung cấp đầy đủ cấu trúc mã nguồn RTL, module ghép nối phân cấp và kịch bản Testbench sẵn sàng thực thi.
  • Xác thực trực quan: Toàn bộ thiết kế đều được minh chứng tính chính xác thông qua giản đồ định thời gian thực.

Hướng phát triển mở rộng: Người học có thể mở rộng các module trong tài liệu lên các hệ thống xử lý số tín hiệu (DSP), xây dựng khối ALU hoàn chỉnh hoặc phát triển vi điều khiển kiến trúc RISC-V trên chip FPGA. Hãy bắt đầu tải tài liệu, thực hành mô phỏng từng bài tập trên các công cụ EDA chuyên nghiệp (ModelSim, Quartus Prime, Vivado) để nâng cao kỹ năng thiết kế vi mạch ngay hôm nay!
