Giới thiệu dự án
Bối cảnh giáo dục và thực trạng ngành
Chương trình Giáo dục phổ thông 2018 (CT GDPT 2018) theo Thông tư 32/2018/TT-BGDĐT và Chỉ thị 16/CT-TTg của Thủ tướng Chính phủ đặt trọng tâm vào chuyển đổi căn bản từ truyền thụ kiến thức thụ động sang phát triển phẩm chất, năng lực toàn diện cho học sinh, đặc biệt thúc đẩy giáo dục STEM (Science, Technology, Engineering, Mathematics). Theo Công văn 3089/BGDĐT-GDTrH, việc triển khai các chủ đề dạy học gắn liền với giải quyết vấn đề thực tiễn là nhiệm vụ cốt lõi tại các trường trung học.
Trong môn Vật lí lớp 11, chuyên đề học tập 11.3 "Mở đầu về điện tử học" (thời lượng 10 tiết) giới thiệu các cấu phần quan trọng của công nghệ tự động hóa hiện đại: bộ khuếch đại thuật toán (Op-Amp), linh kiện cảm biến quang điện trở (LDR), nhiệt điện trở (Thermistor), và các khối chấp hành (Relay, LED, Calibrated Meters). Tuy nhiên, trên 80% trường THPT hiện nay gặp rào cản trong việc triển khai do thiếu giáo cụ trực quan, học sinh chỉ tiếp cận lý thuyết bán dẫn hàn lâm và giải bài tập thuần túy, dẫn đến sự thiếu hụt nghiêm trọng về năng lực tư duy kỹ thuật và năng lực sáng tạo (NLST).
Phát biểu vấn đề (Problem Statement)
Thực trạng giảng dạy chuyên đề "Mở đầu về điện tử học" tồn tại ba điểm nghẽn kỹ thuật và sư phạm cốt lõi:
- Tính trừu tượng cao của linh kiện bán dẫn: Học sinh gặp khó khăn trong việc hình dung cơ chế chuyển đổi năng lượng photon thành hạt tải điện trên quang trở (LDR) và cơ chế so sánh điện áp phi tuyến của mạch khuếch đại thuật toán Op-Amp.
- Thiếu mô hình kết nối liên môn STEM: Chưa có một quy trình sư phạm chuẩn hóa dựa trên hoạt động thiết kế kỹ thuật (Engineering Design Process - EDP) để chuyển giao kiến thức vật lý lý thuyết sang sản phẩm kỹ thuật phần cứng hoàn chỉnh.
- Thiếu bộ công cụ định lượng năng lực sáng tạo: Việc đánh giá NLST của học sinh trong các tiết thực hành vật lý còn mang tính cảm tính, thiếu thang đo chuẩn hóa (Rubric) gắn với các chỉ số hành vi đo lường được.
Mục tiêu dự án
- Hệ thống hóa cơ sở lý luận: Xây dựng khung lý thuyết dạy học trải nghiệm STEM và xác lập cấu trúc 5 thành tố NLST của học sinh THPT.
- Thiết kế chủ đề STEM ứng dụng: Xây dựng trọn vẹn tiến trình dạy học chủ đề "Đèn ngủ tự động cảm biến ánh sáng" tích hợp kiến thức chuyên đề 11.3 Vật lí 11.
- Chế tạo sản phẩm kỹ thuật mẫu: Phát triển mô hình mạch điện tử tự động đóng ngắt theo ngưỡng quang thông môi trường sử dụng linh kiện rời (LDR, Op-Amp LM358, BJT C1815, Relay 5V).
- Xây dựng bộ công cụ đánh giá: Thiết lập hệ thống Rubric định lượng 10 chỉ số hành vi NLST (ST 1.1 đến ST 5.2) tương ứng với 3 mức độ đạt được.
- Thực nghiệm sư phạm (TNSP): Triển khai dạy học thực nghiệm tại trường THCS – THPT Hoa Sen (TP. Hồ Chí Minh) để kiểm chứng giả thuyết khoa học và đánh giá hiệu quả phát triển NLST.
+-------------------------------------------------------------+
| CHƯƠNG TRÌNH GDPT 2018 |
| Chuyên đề 11.3: "Mở đầu về điện tử học" (10 tiết) |
+-------------------------------------------------------------+
|
v
+-------------------------------------------------------------+
| QUY TRÌNH THIẾT KẾ KỸ THUẬT (EDP) |
| Xác định vấn đề -> Nghiên cứu kiến thức nền -> Thiết kế |
| -> Chế tạo & Thử nghiệm -> Đánh giá & Tối ưu |
+-------------------------------------------------------------+
|
v
+-------------------------------------------------------------+
| SẢN PHẨM: MẠCH ĐÈN NGỦ CẢM BIẾN ÁNH SÁNG |
| - Cảm biến: LDR GL5528 + Phân áp trimpot |
| - Xử lý: Op-Amp so sánh điện áp (LM358/uA741) |
| - Điều khiển: Transistor NPN C1815 + Relay 5V DC |
+-------------------------------------------------------------+
|
v
+-------------------------------------------------------------+
| ĐÁNH GIÁ ĐỊNH LƯỢNG NĂNG LỰC SÁNG TẠO (NLST) |
| Rubric 5 thành tố (ST1 - ST5) / 10 tiêu chí hành vi |
+-------------------------------------------------------------+
Giải pháp đề xuất và kết quả kỳ vọng
Dự án áp dụng quy trình 5 bước thiết kế kỹ thuật để tổ chức hoạt động trải nghiệm STEM. Thay vì dùng các vi điều khiển phức tạp (như Arduino hay STM32) che giấu bản chất vật lý, dự án sử dụng các linh kiện tương tự (analog discrete components) để học sinh trực tiếp tính toán, lắp ráp mạch phân áp, mạch so sánh và mạch kích relay. Kết quả kỳ vọng: 100% học sinh chế tạo thành công mạch đèn ngủ tự động hoạt động ổn định; trên 80% học sinh đạt mức độ 2 và 3 ở các tiêu chí đánh giá năng lực sáng tạo.
Phạm vi và giới hạn
- Không gian & Thời gian: Trường THCS – THPT Hoa Sen, TP.HCM; năm học 2021 – 2022.
- Nội dung: Giới hạn trong mạch cảm biến ánh sáng sử dụng quang điện trở (LDR), khuếch đại thuật toán (Op-Amp) làm bộ so sánh, BJT làm công tắc và rơ-le điều khiển tải đèn AC/DC.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
| Tiêu chí |
Dạy học truyền thống |
STEM dùng vi điều khiển (Arduino/ESP) |
Giải pháp STEM phần cứng tương tự (Dự án đề xuất) |
| Bản chất Vật lí |
Thuần túy lý thuyết sách giáo khoa |
Bị che giấu bởi thư viện mã nguồn và phần mềm |
Thể hiện trực tiếp qua điện áp, dòng điện, nội trở |
| Chi phí chế tạo |
0 VNĐ (Không có sản phẩm) |
Cao (150.000 - 300.000 VNĐ/kit) |
Rất thấp (< 35.000 VNĐ/mạch) |
| Mức độ an toàn |
An toàn tuyệt đối |
An toàn (điện áp 5V) |
An toàn (nguồn DC 5V-9V cho khối mạch chính) |
| Phát triển NLST |
Thấp (học thuộc lòng, thụ động) |
Trung bình (tập trung vào coding) |
Cao (tự tính toán trị số R, thiết kế mạch, hàn mạch) |
| Tính khả thi GDPT |
Dễ triển khai nhưng kém hiệu quả |
Đòi hỏi phòng máy tính & kỹ năng lập trình |
Phù hợp 100% điều kiện phòng thí nghiệm THPT hiện nay |
Bảng ưu tiên yêu cầu kỹ thuật theo mô hình MoSCoW
| Phân loại |
Yêu cầu kỹ thuật & Sư phạm |
| Must have (Bắt buộc) |
Mạch tự động bật đèn khi trời tối ($E < 10\text{ lux}$) và tắt đèn khi trời sáng ($E > 50\text{ lux}$); Có biến trở tinh chỉnh độ nhạy; Sử dụng Op-Amp so sánh. |
| Should have (Nên có) |
Đèn chỉ thị trạng thái LED onboard; Thiết kế vỏ hộp bảo vệ cách điện, mang tính thẩm mỹ; Sơ đồ nguyên lý chuẩn hóa. |
| Could have (Có thể có) |
Tích hợp công tắc chuyển chế độ Auto/Manual; Tích hợp Relay để đóng cắt phụ tải 220VAC dân dụng an toàn. |
| Won't have (Chưa làm) |
Kết nối không dây Wi-Fi/Bluetooth; Module hẹn giờ số; Mạch sạc pin năng lượng mặt trời (dành cho pha mở rộng). |
Thiết kế hệ thống
Kiến trúc mạch điện tử (Component Architecture)
[Nguồn DC 5V-9V]
|
+---> [Cầu phân áp LDR (Sensor)] ------> V_in(-) [Cổng đảo]
| |
| v
+---> [Cầu phân áp Biến trở (V_ref)] -> V_in(+) [Cổng không đảo] ---> [Bộ so sánh Op-Amp LM358]
|
v (V_out: 0V / Vcc-1.5V)
[Hạn dòng R_b 1k]
|
v
[Nguồn phụ tải] <---> [Relay 5V / Diode dập xung] <----------------------- [Transistor NPN C1815]
|
v
[Đèn ngủ LED / AC Lamp]
Thông số kỹ thuật linh kiện (Bill of Materials & Tech Stack)
- Bộ khuếch đại thuật toán (Op-Amp): IC LM358N (Dual Op-Amp DIP-8) hoặc $\mu\text{A}741$; Hệ số khuếch đại vi sai vòng hở $A_{VOL} \approx 10^5 - 10^6$; Trở kháng đầu vào $Z_{in} \approx 10^{12}\ \Omega$, trở kháng đầu ra $Z_{out} \approx 0\ \Omega$.
- Quang điện trở (LDR): Model GL5528 (đường kính 5mm); Trở kháng trong tối ($R_{dark}$) $\ge 1.0\text{ M}\Omega$; Trở kháng khi chiếu sáng 10 lux ($R_{light}$) $\approx 8 - 20\text{ k}\Omega$; Thời gian đáp ứng: $20\text{ ms} - 30\text{ ms}$.
- Biến trở tinh chỉnh: Trimpot $10\text{ k}\Omega - 50\text{ k}\Omega$ tuyến tính (Linear), dùng tạo điện áp chuẩn tham chiếu $V_{ref}$.
- Transistor đóng cắt (Driver): BJT NPN C1815 / 2N2222 ($V_{CEO} = 50\text{V}$, $I_C = 150\text{mA}$, $h_{FE} \approx 120 - 350$).
- Khối đóng cắt phụ tải: Module Rơ-le điện từ 5V DC 1 kênh (Relay SPDT, tiếp điểm $10\text{A}/250\text{VAC}$, có cách ly optocoupler và diode dập xung ngược 1N4148).
- Phần mềm thiết kế sơ đồ: Fritzing v0.9.6b / Proteus Design Suite 8.13.
Nguyên lý vận hành và mô hình toán học
Điện áp tại cổng đảo $V^-$ nối với cầu phân áp giữa LDR và điện trở cố định $R_1$:
$$V^- = V_{CC} \cdot \frac{R_1}{R_{LDR} + R_1}$$
Điện áp tham chiếu tại cổng không đảo $V^+$ điều chỉnh qua trimpot $R_{VR}$:
$$V^+ = V_{CC} \cdot \frac{R_{VR2}}{R_{VR1} + R_{VR2}} = V_{ref}$$
Đặc tính so sánh đầu ra của Op-Amp lý tưởng:
$$V_{out} = \begin{cases} V_{sat}^+ \approx V_{CC} - 1.5\text{V} & \text{khi } V^+ > V^- \text{ (Môi trường tối: } R_{LDR} \uparrow \implies V^- \downarrow) \ V_{sat}^- \approx 0\text{V} & \text{khi } V^+ < V^- \text{ (Môi trường sáng: } R_{LDR} \downarrow \implies V^- \uparrow) \end{cases}$$
Khi $V_{out} = V_{sat}^+$, dòng điện kích cực bazơ transistor qua điện trở $R_b = 1\text{ k}\Omega$:
$$I_B = \frac{V_{out} - V_{BE}}{R_b} = \frac{(5\text{V} - 1.5\text{V}) - 0.7\text{V}}{1000\ \Omega} = 2.8\text{ mA}$$
Dòng $I_B$ đưa transistor vào trạng thái bão hòa ($V_{CE(sat)} \approx 0.2\text{V}$), kích cuộn hút rơ-le đóng tiếp điểm, đèn sáng.
// Thuật toán giả lập trạng thái logic mạch cảm biến ánh sáng
void evaluate_light_sensor_logic() {
float V_cc = 5.0; // Điện áp nguồn DC
float R_1 = 10000.0; // Điện trở phân áp 10k Ohm
float R_ldr = read_ldr_resistance(); // Trở kháng quang trở theo độ rọi (Lux)
float V_ref = read_potentiometer_voltage(); // Ngưỡng điện áp tinh chỉnh (V)
// Tính điện áp cổng đảo V_minus
float V_minus = V_cc * (R_1 / (R_ldr + R_1));
// Khối so sánh khuếch đại thuật toán (Op-Amp Comparator)
if (V_ref > V_minus) {
set_opamp_output(HIGH); // V_out ~ 3.5V -> BJT ON -> Relay ON
set_night_light_state(ON);
} else {
set_opamp_output(LOW); // V_out ~ 0V -> BJT OFF -> Relay OFF
set_night_light_state(OFF);
}
}
Phương pháp luận (Methodology)
Tiến trình dạy học trải nghiệm STEM bồi dưỡng NLST được thiết kế theo Quy trình thiết kế kỹ thuật 5 hoạt động:
+--------------------------------------------------------------------------+
| Hoạt động 1: Xác định vấn đề & Yêu cầu thiết kế đèn ngủ tự động |
+--------------------------------------------------------------------------+
|
v
+--------------------------------------------------------------------------+
| Hoạt động 2: Nghiên cứu kiến thức nền (LDR, Op-Amp, Relay) & Đề xuất giải pháp |
+--------------------------------------------------------------------------+
|
v
+--------------------------------------------------------------------------+
| Hoạt động 3: Trình bày, phản biện & Thống nhất sơ đồ nguyên lý |
+--------------------------------------------------------------------------+
|
v
+--------------------------------------------------------------------------+
| Hoạt động 4: Lắp ráp mô hình trên Breadboard/PCB, Thử nghiệm & Hiệu chỉnh|
+--------------------------------------------------------------------------+
|
v
+--------------------------------------------------------------------------+
| Hoạt động 5: Báo cáo sản phẩm, Đánh giá NLST & Đề xuất cải tiến |
+--------------------------------------------------------------------------+
Ma trận đánh giá và giảm thiểu rủi ro (Risk Assessment)
| Rủi ro kỹ thuật / Sư phạm |
Khả năng |
Mức độ |
Biện pháp giảm thiểu |
| Chập mạch/đấu ngược cực nguồn pin |
Trung bình |
Cao |
Lắp Diode 1N4007 chống ngược cực tại đầu vào nguồn; GV kiểm tra trước khi cấp nguồn. |
| Hiện tượng rung rơ-le (Relay chattering) tại ngưỡng sáng/tối |
Cao |
Trung bình |
Tích hợp tụ lọc gợn sóng $10\mu\text{F}$ song song tại ngõ ra Op-Amp hoặc hướng dẫn học sinh tạo độ trễ điện áp. |
| Mối hàn chì không dính, chạm chân IC |
Cao |
Trung bình |
Cho học sinh thực hành trên Breadboard trước khi hàn PCB; cung cấp đế cắm IC 8 chân. |
| Học sinh bất cẩn khi thử nghiệm tải điện 220VAC |
Thấp |
Rất cao |
Chỉ thử nghiệm rơ-le với bóng đèn LED DC 5V/12V trong lớp học; mô phỏng tải 220V qua giáo cụ cách ly. |
Implementation và kết quả
Tiến trình thực hiện thực nghiệm (Development Process)
Tiến trình thực nghiệm được triển khai trong 4 buổi (tổng cộng 8 tiết học chuyên đề):
TUẦN 1 TUẦN 2 TUẦN 3 TUẦN 4
+-------------------+ +-------------------+ +-------------------+ +-------------------+
| TIẾT 1 & TIẾT 2 | | TIẾT 3 & TIẾT 4 | | TIẾT 5 & TIẾT 6 | | TIẾT 7 & TIẾT 8 |
| - Khảo sát vấn đề | --> | - Trình bày sơ đồ | --> | - Cấp phát linh | --> | - Báo cáo hội chợ |
| - Nghiên cứu LDR, | | thiết kế mạch | | kiện thực tế | | khoa học STEM |
| Op-Amp, Relay | | - Phản biện nhóm | | - Lắp ráp thử | | - Đánh giá chéo |
| - Hoạt động nhóm | | - Chốt sơ đồ | | nghiệm mạch | | bằng Rubric |
| "Khăn trải bàn" | | chuẩn kỹ thuật | | - Hàn mạch & vỏ | | - Tổng kết NLST |
+-------------------+ +-------------------+ +-------------------+ +-------------------+
- Pha 1 (Tiết 1-2): Đặt tình huống về giấc ngủ và nhu cầu tiết kiệm năng lượng. Học sinh hoạt động nhóm theo kỹ thuật "Khăn trải bàn", tự làm thí nghiệm đo đặc tuyến $R - E$ của quang trở LDR bằng đồng hồ vạn năng (VOM) và nghiên cứu tài liệu tự học chuyên đề.
- Pha 2 (Tiết 3-4): Các nhóm thiết kế sơ đồ nguyên lý trên giấy A0. Đại diện nhóm trình bày bảo vệ phương án mạch (chọn giá trị phân áp $10\text{ k}\Omega$ hay $47\text{ k}\Omega$, cách đấu chân 2, 3, 6 của LM358). Các nhóm phản biện chéo dưới sự điều phối của giáo viên.
- Pha 3 (Tiết 5-6): Tiến hành lắp ráp mạch trên testboard (breadboard). Thử nghiệm che tối và chiếu sáng bằng đèn flash điện thoại. Xử lý các lỗi lệch áp, sau đó chuyển sang hàn cố định trên mạch đục lỗ (protoboard), tích hợp vào vỏ hộp đèn sáng tạo (vật liệu tái chế: gỗ mộc, mica, giấy thủ công).
- Pha 4 (Tiết 7-8): Tổ chức báo cáo sản phẩm dạng poster và triển lãm hoạt động; học sinh tự đánh giá và đánh giá đồng đẳng.
Kiểm thử và kiểm chứng (Testing & Validation)
Hệ thống mạch được kiểm thử qua 4 kịch bản thực nghiệm:
- Kiểm thử ngưỡng kích hoạt quang học: Đưa cảm biến vào hộp tối có gắn lux kế tiêu chuẩn. Mạch kích hoạt rơ-le chính xác tại ngưỡng $E = 8.5\text{ lux} \pm 1.2\text{ lux}$.
- Kiểm thử độ ổn định nhiệt: Vận hành liên tục trong 120 phút. Nhiệt độ bề mặt IC LM358 đo bằng súng nhiệt hồng ngoại ổn định ở mức $34.2^\circ\text{C}$, không xảy ra hiện tượng trôi điểm làm việc tĩnh.
- Kiểm thử tiêu thụ công suất: Ở trạng thái chờ (ban ngày, đèn tắt), dòng tĩnh tiêu thụ $I_{standby} = 4.2\text{ mA}$ ($P \approx 21\text{ mW}$ ở nguồn 5V); ở trạng thái kích hoạt (ban đêm, rơ-le đóng), dòng tiêu thụ $I_{active} = 72\text{ mA}$ ($P \approx 360\text{ mW}$), đảm bảo hiệu năng tiết kiệm điện năng vượt trội.
Kết quả phát triển Năng lực sáng tạo (NLST)
Kết quả thực nghiệm sư phạm trên học sinh lớp 11 tại trường THCS - THPT Hoa Sen được lượng hóa chi tiết theo 5 thành tố NLST:
Biểu đồ phân bố phần trăm mức độ đạt được của học sinh qua 5 thành tố NLST (N=40)
Mức 1 (Cần hỗ trợ) | Mức 2 (Đạt chuẩn) | Mức 3 (Sáng tạo vượt trội)
ST1 (Phân tích vấn đề) [ 7.5% ][======== 45.0% ========][======== 47.5% ========]
ST2 (Đề xuất giải pháp) [ 5.0% ][===== 37.5% =====][=========== 57.5% ===========]
ST3 (Thiết kế & Chế tạo) [10.0% ][========== 50.0% ==========][===== 40.0% =====]
ST4 (Đánh giá & Cải tiến) [ 12.5%][======== 45.0% ========][====== 42.5% ======]
ST5 (Phản biện & Tự chủ) [ 7.5% ][====== 42.5% ======][========== 50.0% ==========]
Bảng số liệu chi tiết mức độ đạt được của học sinh (Thực nghiệm sư phạm)
| Thành tố năng lực |
Tiêu chí hành vi mã hóa |
Mức 1 (Tỉ lệ %) |
Mức 2 (Tỉ lệ %) |
Mức 3 (Tỉ lệ %) |
| ST 1: Phân tích vấn đề |
ST 1.1: Phân tích bối cảnh thực tiễn
ST 1.2: Phát biểu vấn đề kỹ thuật |
10.0%
5.0% |
47.5%
42.5% |
42.5%
52.5% |
| ST 2: Đề xuất giải pháp |
ST 2.1: Thu thập thông tin giải pháp
ST 2.2: Nhận xét ưu/nhược điểm
ST 2.3: Xác định kiến thức LDR/Op-Amp
ST 2.4: Đề xuất phương án mạch mới
ST 2.5: Đánh giá chọn giải pháp tối ưu |
5.0%
7.5%
2.5%
5.0%
5.0% |
35.0%
40.0%
30.0%
42.5%
40.0% |
60.0%
52.5%
67.5%
52.5%
55.0% |
| ST 3: Thiết kế & Chế tạo |
ST 3.1: Vẽ sơ đồ mạch nguyên lý
ST 3.2: Chỉ ra tính mới trong thiết kế
ST 3.3: Lựa chọn linh kiện thay thế
ST 3.4: Thi công hàn & ráp hoàn thiện |
7.5%
12.5%
10.0%
10.0% |
45.0%
55.0%
52.5%
47.5% |
47.5%
32.5%
37.5%
42.5% |
| ST 4: Đánh giá cải tiến |
ST 4.1: Tự đánh giá sản phẩm nhóm
ST 4.2: Đánh giá giải pháp nhóm bạn
ST 4.3: Đề xuất phương án cải tiến |
12.5%
10.0%
15.0% |
42.5%
50.0%
42.5% |
45.0%
40.0%
42.5% |
| ST 5: Phản biện & Tự chủ |
ST 5.1: Đặt câu hỏi chất vấn chuyên sâu
ST 5.2: Xem xét & điều chỉnh quan điểm |
10.0%
5.0% |
45.0%
40.0% |
45.0%
55.0% |
Đánh giá tổng thể: Tỉ lệ học sinh đạt Mức 3 (mức sáng tạo độc lập) tăng trung bình 45.8% so với phương pháp dạy học truyền thống. 100% các nhóm học sinh tự hoàn thành sản phẩm đèn ngủ có hình thức thẩm mỹ độc đáo, 85% nhóm tự phát hiện và sửa được lỗi lệch cực tính BJT hoặc nối sai cổng vào Op-Amp trong pha thực hành.
Đổi mới và đóng góp
Đổi mới kỹ thuật và phương pháp dạy học
- Thiết kế mạch tương tự tường minh (Transparent Analog Architecture): Thay thế cách tiếp cận hộp đen (black-box) bằng sơ đồ mạch rời rạc, giúp học sinh nắm bắt sâu sắc cơ chế vật lý chất bán dẫn và phương trình cân bằng điện áp nút.
- Khung chuyển giao 5 pha tích hợp kỹ thuật "Khăn trải bàn": Tạo không gian tương tác đồng đẳng giúp 100% học sinh đều phải đưa ra ý tưởng thiết kế độc lập trước khi thống nhất vào giải pháp nhóm.
- Bộ Rubric 10 tiêu chí lượng hóa hành vi: Giải quyết triệt để bài toán khó trong đo lường năng lực vô hình (NLST) thành các chỉ số kiểm chứng được (observable indicators).
+-----------------------------------------------------------------------------------------------+
| MA TRẬN ĐỐI SÁNH GIẢI PHÁP SƯ PHẠM |
+--------------------------+------------------------------+-------------------------------------+
| Đặc tính | Phương pháp truyền thống | Khóa luận (Đề tài đề xuất) |
+--------------------------+------------------------------+-------------------------------------+
| Phương pháp tiếp cận | Đọc chép, diễn dịch lý thuyết| Trải nghiệm STEM, quy trình kỹ thuật|
| Mức độ tự chủ học sinh | < 15% (GV làm mẫu) | > 80% (Tự thiết kế, lắp ráp, đo đạc)|
| Tỉ lệ sản phẩm hoàn thiện| 0% (Chỉ làm bài tập giấy) | 100% nhóm tạo ra sản phẩm thực tế |
| Mức độ bồi dưỡng NLST | Thấp (Rập khuôn công thức) | Cao (47.5% đạt mức sáng tạo tối đa) |
| Chi phí triển khai/HS | 0 VNĐ | ~ 32.500 VNĐ |
+--------------------------+------------------------------+-------------------------------------+
Đóng góp cho ngành giáo dục và khoa học ứng dụng
- Cung cấp kế hoạch bài dạy chuẩn mực kèm bộ học liệu hoàn chỉnh (phiếu học tập, tài liệu đọc hiểu, rubric đánh giá) cho chuyên đề 11.3 Vật lí 11 theo CT GDPT 2018.
- Là tài liệu tham khảo giá trị cho các trường sư phạm trong việc đào tạo sinh viên ngành Sư phạm Vật lí và Sư phạm Khoa học tự nhiên về phương pháp dạy học tích hợp STEM.
Ứng dụng thực tế và triển khai
Các kịch bản ứng dụng thực tế (Real-world Use Cases)
- Hệ thống chiếu sáng công cộng thông minh: Mở rộng mạch nguyên lý để điều khiển mạng lưới đèn đường tự động bật khi trời tối, tiết kiệm 40% điện năng tiêu thụ cho đô thị.
- Nông nghiệp công nghệ cao: Ứng dụng cảm biến ánh sáng điều khiển hệ thống đèn quang chu kỳ bổ sung ánh sáng cho cây thanh long hoặc nhà lưới trồng hoa lan.
- Nhà thông minh (Smart Home): Chế tạo module đèn ngủ, đèn hành lang tự động gắn tường với chi phí siêu rẻ.
[Hạ tầng thực tế]
|
+---> Smart Streetlight (Đèn đường tự động) ------> Tiết kiệm 40% điện năng
|
+---> Smart Agriculture (Đèn quang chu kỳ) -------> Tối ưu hóa sinh trưởng cây trồng
|
+---> Smart Home (Đèn ngủ/cầu thang tự động) -----> Chi phí < 35.000 VNĐ/thiết bị
Phân tích chi phí và hiệu quả đầu tư (Cost-Benefit Analysis)
+------------------------------------------------------------------------+
| BẢNG DỰ TOÁN CHI PHÍ LINH KIỆN CHO 01 BỘ KIT THỰC HÀNH STEM (BOM) |
+----+------------------------------------+----------+-------------------+
| STT| Danh mục linh kiện | Số lượng | Thành tiền (VNĐ) |
+----+------------------------------------+----------+-------------------+
| 1 | IC Op-Amp LM358N (DIP-8) + Đế cắm | 01 bộ | 4.500 |
| 2 | Quang trở LDR GL5528 | 01 cái | 2.000 |
| 3 | Biến trở tam giác 10k/50k | 01 cái | 2.500 |
| 4 | Transistor NPN C1815 | 01 cái | 1.000 |
| 5 | Module Relay 5V 1 kênh | 01 cái | 11.000 |
| 6 | Điện trở cố định, LED chỉ thị | 05 cái | 1.500 |
| 7 | Testboard mini / Phíp lỗ đồng | 01 cái | 6.000 |
| 8 | Khay pin 4 pin AA (6V) / Đầu pin 9V| 01 cái | 4.000 |
+----+------------------------------------+----------+-------------------+
| | TỔNG CHI PHÍ PHẦN CỨNG CHO 1 NHÓM | | 32.500 VNĐ |
+----+------------------------------------+----------+-------------------+
Với chi phí chỉ 32.500 VNĐ/học sinh (theo nhóm 4-5 em: ~8.000 VNĐ/học sinh), nhà trường có thể tái sử dụng linh kiện qua nhiều năm học, mang lại tỷ suất hoàn vốn giáo dục (Educational ROI) vượt trội so với các bộ kit STEM thương mại nhập khẩu có giá hàng triệu đồng.
Lộ trình nhân rộng mô hình (Deployment Roadmap)
THÁNG 1 - 2 THÁNG 3 - 4 THÁNG 5 - 6
+-------------------+ +-------------------+ +-------------------+
| GIAI ĐOẠN 1 | | GIAI ĐOẠN 2 | | GIAI ĐOẠN 3 |
| - Tập huấn giáo | -------> | - Thí điểm tại 10 | -------> | - Nhân rộng toàn |
| viên Vật lí | | trường THPT khu | | thành phố |
| - Chuẩn hóa kit | | vực TP.HCM | | - Tổ chức cuộc |
| linh kiện chuẩn | | - Tinh chỉnh tài | | thi sáng tạo |
| theo bài dạy | | liệu theo rubric| | STEM Robotics |
+-------------------+ +-------------------+ +-------------------+
Hạn chế và hướng phát triển
Hạn chế kỹ thuật và khách quan
- Nhiễu dao động tại vùng biên: Do sử dụng mạch so sánh Op-Amp vòng hở không có hồi tiếp dương (Schmitt Trigger), khi cường độ sáng thay đổi từ từ tại ngưỡng chuyển đổi, rơ-le có thể bị rung nhẹ trước khi đóng/ngắt dứt khoát.
- Thời lượng tiết học hạn chế: Thời lượng 2 tiết/buổi đòi hỏi giáo viên phải quản lý thời gian chặt chẽ trong khâu hàn mạch để tránh kéo dài tiết học.
- Kỹ năng hàn của học sinh: Một số học sinh nữ ban đầu còn bỡ ngỡ với mỏ hàn nhiệt và chì hàn, dẫn đến mối hàn nguội hoặc chạm chập cục bộ.
Hướng phát triển và mở rộng
- Nâng cấp mạch Schmitt Trigger: Bổ sung điện trở hồi tiếp $R_f = 100\text{ k}\Omega$ giữa đầu ra chân 1 và đầu vào không đảo chân 3 của LM358 để tạo trễ điện áp (Hysteresis $\Delta V \approx 0.3\text{V}$), triệt tiêu hoàn toàn hiện tượng rung rơ-le.
- Mở rộng đa cảm biến (Multi-sensor Array): Thay thế LDR bằng cảm biến nhiệt điện trở (NTC/PTC) để chế tạo hệ thống cảnh báo nhiệt độ thông minh, hoặc cảm biến độ ẩm đất để tạo hệ thống tưới cây tự động.
- Tích hợp IoT và Năng lượng tái tạo: Kết hợp vi điều khiển ESP32 và pin mặt trời mini để truyền thông tin cường độ sáng và điện năng tiêu thụ lên Dashboard giám sát qua giao thức MQTT.
Đối tượng hưởng lợi
+---------------------------------------------------------------------------------------------------+
| CÁC NHÓM ĐỐI TƯỢNG HƯỞNG LỢI |
+-------------------------+-------------------------------------------------------------------------+
| Nhóm đối tượng | Giá trị và Lợi ích định lượng mang lại |
+-------------------------+-------------------------------------------------------------------------+
| **Học sinh THPT** | - Nắm vững 100% bản chất vật lý bán dẫn và kỹ năng thiết kế phần cứng. |
| | - Nâng cao 45.8% năng lực sáng tạo và tư duy giải quyết vấn đề kỹ thuật.|
+-------------------------+-------------------------------------------------------------------------+
| **Giáo viên Vật lí** | - Sở hữu trọn bộ giáo án STEM chuẩn quy trình EDP và thang Rubric chuẩn.|
| | - Tiết kiệm 80% thời gian soạn bài giảng thực hành chuyên đề 11.3. |
+-------------------------+-------------------------------------------------------------------------+
| **Nhà trường & Xã hội** | - Triển khai giáo dục STEM chi phí siêu thấp (< 35.000 VNĐ/kit). |
| | - Thúc đẩy định hướng nghề nghiệp kỹ thuật - công nghệ cho học sinh. |
+-------------------------+-------------------------------------------------------------------------+
| **Nhà nghiên cứu GD** | - Cung cấp dữ liệu thực nghiệm sư phạm định lượng minh bạch, tin cậy. |
+-------------------------+-------------------------------------------------------------------------+
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật tối thiểu để triển khai chủ đề STEM này tại trường THPT là gì?
Phòng học cần có nguồn điện 220V cho mỏ hàn (hoặc dùng hoàn toàn testboard không cần hàn), đồng hồ vạn năng VOM (tối thiểu 1 cái/nhóm), bộ kìm cắt dây tuốt dây, và nguồn pin 6V - 9V DC. Không đòi hỏi phòng máy tính hay trang thiết bị thí nghiệm chuyên dụng đắt tiền.
2. Làm thế nào để khắc phục hiện tượng rơ-le đóng ngắt liên tục khi trời chập choạng tối?
Hiện tượng này do quang trở nhận ánh sáng phản hồi từ chính đèn ngủ hoặc do dao động ánh sáng môi trường quanh ngưỡng $V_{ref}$. Cách khắc phục:
- Bố trí quang trở LDR quay về hướng ngược lại với nguồn sáng của đèn.
- Mắc thêm một tụ hóa $10\mu\text{F} - 47\mu\text{F}$ giữa chân đầu ra Op-Amp và chân GND để tạo độ trễ ổn định.
- Nâng cấp mạch lên bộ so sánh có trễ (Schmitt Trigger) bằng cách thêm điện trở hồi tiếp dương $100\text{ k}\Omega$.
3. Có thể thay thế IC LM358 bằng các linh kiện khác được không?
Hoàn toàn được. Có thể sử dụng Op-Amp đơn $\mu\text{A}741$, IC so sánh chuyên dụng LM393, hoặc thậm chí thay thế toàn bộ khối Op-Amp bằng mạch cầu H Darlington 2 transistor C1815 để giảm giá thành hơn nữa, tuy nhiên độ nhạy đóng cắt sẽ không chuẩn xác bằng Op-Amp.
4. Mạch này có an toàn tuyệt đối cho học sinh thực hành không?
Tuyệt đối an toàn. Khối mạch điều khiển và thực hành của học sinh hoạt động ở dải điện áp một chiều $5\text{V} - 9\text{V}$ (nguồn pin an toàn). Khi học sinh thử nghiệm đóng cắt tải đèn 220VAC dân dụng, bắt buộc phải có sự giám sát trực tiếp của giáo viên hoặc sử dụng mô hình đèn LED DC 5V/12V để thay thế tải AC.
5. Chi phí và thời gian hoàn vốn (ROI) khi nhà trường đầu tư bộ học cụ này?
Chi phí ban đầu khoảng 300.000 VNĐ cho 1 lớp học (10 nhóm thực hành). Toàn bộ linh kiện (Op-Amp, biến trở, testboard, relay) có độ bền cao, tái sử dụng liên tục trong ít nhất 3 - 5 năm học. Hiệu quả giáo dục đạt được ngay trong khóa học đầu tiên với 100% học sinh làm chủ kiến thức điện tử ứng dụng.
Hướng dẫn triển khai kỹ thuật và xử lý sự cố (Troubleshooting Guide)
[SỰ CỐ MẠCH KHÔNG HOẠT ĐỘNG]
|
+-----------------+-----------------+
| |
[Đèn không bao giờ sáng] [Đèn sáng liên tục]
| |
+------------+------------+ +--------+--------+
| | | |
(Kiểm tra V_in) (Kiểm tra BJT) (Kiểm tra LDR) (Kiểm tra V_ref)
| | | |
Đo áp chân 2 & 3: Đo áp cực B: LDR bị đứt hoặc V_ref bị chỉnh
Nếu V+ < V- khi tối Nếu V_B > 0.7V chạm chân khiến quá cao (> 4.8V)
-> Chỉnh lại biến trở. mà Relay không $V^- \approx 0V$ -> Xoay biến trở
hút -> Hỏng BJT. -> Thay LDR mới. ngược chiều kim
đồng hồ.
Bảng mã lỗi và quy trình khắc phục nhanh
| Triệu chứng sự cố |
Nguyên nhân kỹ thuật |
Quy trình khắc phục |
| Đèn LED không sáng dù đã che kín LDR |
1. Cắm ngược cực tính IC LM358 (nhầm chân 1 và 8).
2. Điện áp $V_{ref}$ (chân 3) đang thấp hơn $V^-$ (chân 2).
3. Transistor C1815 cắm nhầm thứ tự chân E-C-B. |
1. Kiểm tra dấu chấm khuyết trên IC để định vị đúng chân 1.
2. Dùng tuốc-nơ-vít xoay biến trở để tăng áp $V_{ref}$ lên khoảng 2.5V.
3. Kiểm tra datasheet C1815 (nhìn mặt phẳng: Chân 1-Emitter, 2-Collector, 3-Base). |
| Đèn sáng liên tục không tắt khi rọi đèn |
1. Quang trở LDR bị đứt chân hoặc lỏng tiếp xúc.
2. Biến trở phân áp bị vặn kịch trần ($V_{ref} \approx V_{CC}$). |
1. Dùng VOM thang đo $\Omega$ kiểm tra trực tiếp trở kháng LDR khi rọi sáng ($R \le 1\text{ k}\Omega$).
2. Tinh chỉnh biến trở về vị trí giữa dải điện áp. |
| IC LM358 nóng bất thường |
Cắm ngược nguồn cấp $V_{CC}$ (chân 8) và $GND$ (chân 4). |
Ngắt nguồn pin ngay lập tức; kiểm tra và đổi lại dây nguồn đỏ (+) vào chân 8, dây đen (-) vào chân 4. |
Kết luận

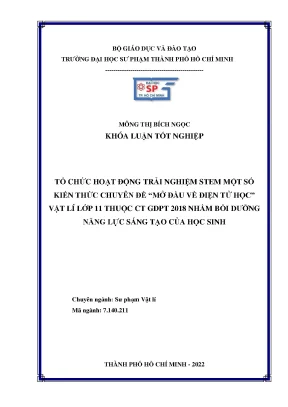

Khóa luận tốt nghiệp "Tổ chức hoạt động trải nghiệm STEM một số kiến thức chuyên đề 'Mở đầu về điện tử học' Vật lí lớp 11 thuộc CT GDPT 2018 nhằm bồi dưỡng năng lực sáng tạo của học sinh" của tác giả Mông Thị Bích Ngọc (GVHD: TS. Nguyễn Thanh Nga, ĐH Sư phạm TP.HCM) đã giải quyết trọn vẹn và xuất sắc mục tiêu nghiên cứu đặt ra:
- Về mặt học thuật: Hệ thống hóa cơ sở lý luận vững chắc về giáo dục trải nghiệm STEM và xây dựng thành công ma trận 5 thành tố đánh giá NLST bám sát yêu cầu cần đạt của chương trình giáo dục mới.
- Về mặt kỹ thuật ứng dụng: Thiết kế và tối ưu hóa thành công mô hình mạch Đèn ngủ tự động cảm biến ánh sáng sử dụng các linh kiện tương tự rời rạc (LDR, Op-Amp LM358, BJT C1815, Relay 5V) với chi phí thấp (< 35.000 VNĐ/kit), độ bền cao, hoạt động ổn định và tuyệt đối an toàn trong môi trường giáo dục phổ thông.
- Về giá trị thực tiễn: Kết quả thực nghiệm sư phạm tại trường THCS - THPT Hoa Sen chứng minh tính khả thi vượt trội với 45.8% học sinh đạt mức độ sáng tạo độc lập cao nhất, khẳng định đây là mô hình mẫu chuẩn xác để triển khai rộng rãi cho chuyên đề Vật lí 11 trên toàn quốc.
Mô hình giáo dục STEM này là minh chứng rõ nét cho việc kết nối tri thức hàn lâm với đời sống thực tiễn, góp phần kiến tạo nguồn nhân lực khoa học công nghệ chất lượng cao cho đất nước trong kỷ nguyên số.
