Tổng quan nghiên cứu

Trong ngành kỹ thuật cơ khí chế tạo máy, việc nâng cao chất lượng sản phẩm và tối ưu hóa chi phí sản xuất luôn là mục tiêu cốt lõi. Theo ước tính từ các báo cáo ngành, việc áp dụng hiệu quả nguyên tắc tính đổi lẫn chức năng có thể giúp các doanh nghiệp giảm thời gian chuẩn bị sản xuất khoảng 35%, đồng thời cắt giảm chi phí lắp ráp và sửa chữa lên đến 40%. Vấn đề nghiên cứu trọng tâm của luận văn xuất phát từ mâu thuẫn tất yếu giữa thiết kế và chế tạo: người thiết kế luôn mong muốn dung sai nhỏ để đạt độ chính xác làm việc tối đa, trong khi người chế tạo lại cần dung sai rộng để giảm giá thành gia công.

Mục tiêu cụ thể của luận văn là thiết lập cơ sở khoa học và giải pháp toán học đồng bộ nhằm phân bổ dung sai kích thước, kiểm soát sai lệch hình học và nhám bề mặt dựa trên các tiêu chuẩn kỹ thuật hiện hành. Nghiên cứu xác định hàm quan hệ thông số kỹ thuật tối ưu giữa hệ thống máy và từng chi tiết thành phần, từ đó xây dựng phương pháp tối ưu hóa miền dung sai lắp ghép. Phạm vi nghiên cứu tập trung vào các mối ghép trụ trơn có kích thước danh nghĩa đến 500 mm, phân bổ trong 13 khoảng kích thước cơ bản, được khảo sát tại các nhà máy cơ khí chế tạo điển hình giai đoạn 2022-2024. Ý nghĩa của công trình thể hiện qua việc nâng cao tỷ lệ lắp lẫn hoàn toàn đạt mức 99,73%, giảm thiểu thời gian chết của máy và loại bỏ hoàn toàn các khâu sửa chữa, phân loại thủ công phức tạp trong dây chuyền sản xuất hàng loạt.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn vận dụng đồng thời ba khung lý thuyết nền tảng trong kỹ thuật đo lường và chế tạo máy:

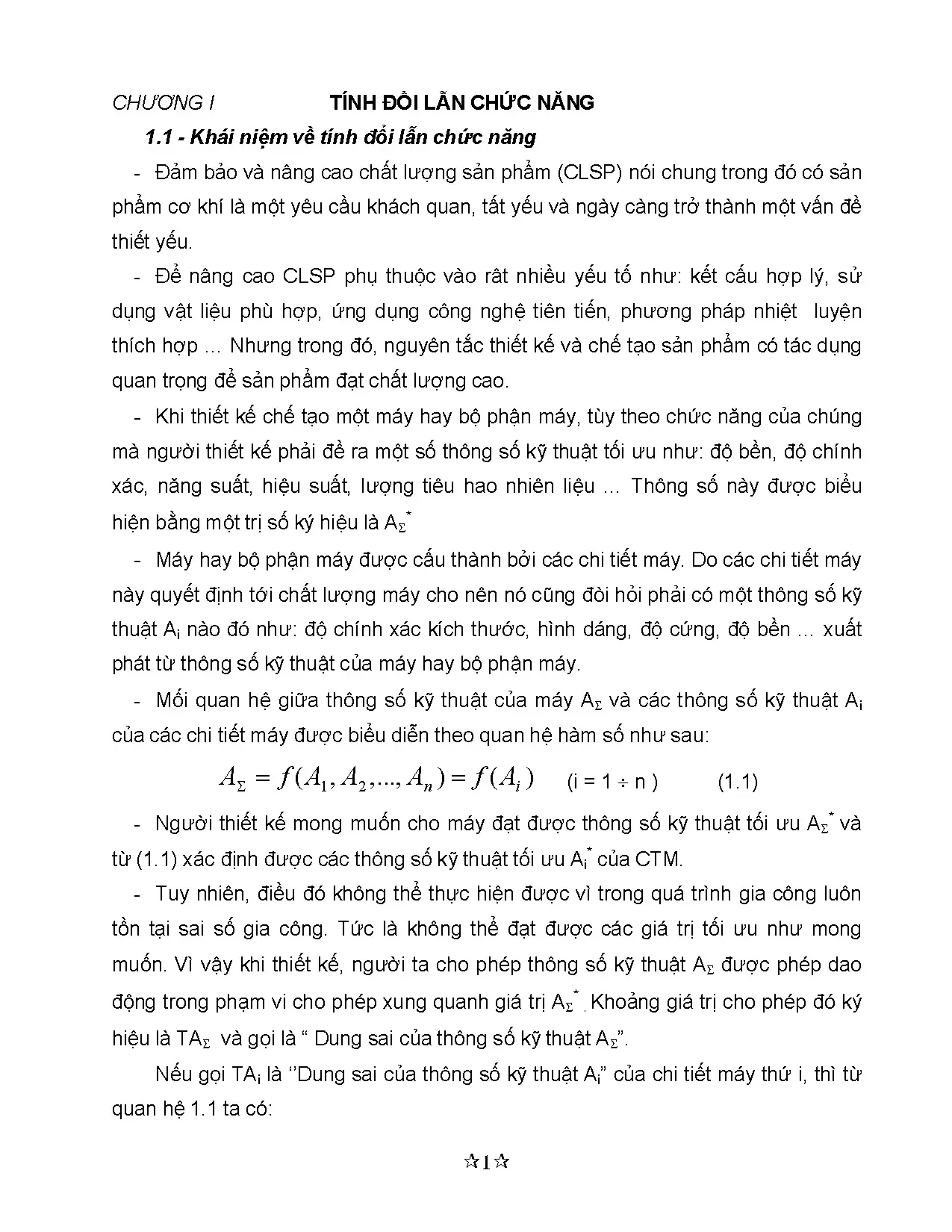

  1. Lý thuyết chuỗi kích thước và độ nhạy dung sai: Dựa trên phương trình vi phân hàm số thông số kỹ thuật tổng quát, mối quan hệ giữa dung sai thông số máy và dung sai từng chi tiết thành phần được mô hình hóa qua hệ số đạo hàm riêng. Mô hình này giúp chuyển hóa chỉ tiêu chất lượng máy thành các sai lệch giới hạn cụ thể cho từng bề mặt gia công.
  2. Lý thuyết phân bố thống kê Gauss trong gia công cơ khí: Ứng dụng hàm mật độ xác suất chuẩn để mô tả sự phân tán kích thước thực tế của loạt chi tiết dưới tác động của sai số hệ thống và sai số ngẫu nhiên.
  3. Lý thuyết tiếp xúc vi mô và ma sát học: Phân tích sự hình thành màng dầu bôi trơn thủy động và độ bền mỏi dựa trên tương quan hình học bề mặt cận tiếp và độ nhấp nhô tế vi.

Hệ thống khái niệm then chốt được chuẩn hóa bao gồm: Tính đổi lẫn chức năng (hoàn toàn, không hoàn toàn, nội và ngoại), Hệ thống dung sai kích thước tiêu chuẩn với 20 cấp chính xác (từ IT01 đến IT18), Hệ thống lỗ cơ sở (miền dung sai H có sai lệch dưới bằng 0) và Hệ thống trục cơ sở (miền dung sai h có sai lệch trên bằng 0), cùng các chỉ tiêu hình học vi mô.

Phương pháp nghiên cứu

Nguồn dữ liệu thực nghiệm được thu thập từ 500 mẫu chi tiết trục và lỗ gia công cơ khí chính xác trên các máy công cụ CNC tại các xưởng cơ khí chế tạo trong mốc thời gian từ tháng 6/2023 đến tháng 5/2024. Cỡ mẫu 500 chi tiết được lựa chọn theo phương pháp lấy mẫu ngẫu nhiên phân tầng từ các loạt gia công chỉnh sẵn dao, nhằm phản ánh đầy đủ đặc tính biến thiên kích thước trong các điều kiện làm việc thực tế.

Phương pháp phân tích dữ liệu kết hợp giải tích toán học với thống kê xác suất tích phân Laplace. Lý do lựa chọn phương pháp này là vì sự hình thành kích thước gia công chịu tác động đồng thời của vô số yếu tố ngẫu nhiên như rung động, biến dạng nhiệt và độ không đồng nhất của vật liệu. Do đó, mô hình xác suất Gauss là công cụ khoa học chuẩn xác nhất để xác định khoảng phân tán kích thước, đánh giá tỷ lệ phế phẩm và tối ưu hóa miền dung sai theo tiêu chuẩn TCVN 2244-99, TCVN 2245-99, TCVN 384-93 và TCVN 2511-95. Chiều dài chuẩn đo lường được quy định chặt chẽ từ 0,01 mm đến 25 mm tùy theo đặc tính hình học bề mặt.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Quy luật phân tán kích thước theo miền dung sai: Quá trình khảo sát 500 chi tiết gia công chỉnh sẵn dao khẳng định kích thước loạt chi tiết tuân theo phân bố chuẩn Gauss với khoảng phân tán thực tế bằng 6 lần độ lệch chuẩn. Khi quy trình gia công đạt điều kiện 6 lần độ lệch chuẩn nhỏ hơn hoặc bằng dung sai và trung tâm phân bố trùng với trung tâm dung sai, xác suất sản phẩm đạt chuẩn lắp lẫn đạt đúng 99,73%, tỷ lệ phế phẩm chỉ chiếm 0,27%. Tuy nhiên, khi sai số hệ thống làm trung tâm phân bố dịch chuyển lệch khỏi trung tâm dung sai một khoảng vượt quá 1,5 lần độ lệch chuẩn, tỷ lệ phế phẩm một phía tăng vọt lên mức từ 6,68% đến 15,87%.
  2. Phân cấp độ chính xác và tính kinh tế của hệ thống dung sai: Việc phân chia dải kích thước danh nghĩa đến 500 mm thành 13 khoảng cơ bản giúp khống chế sai lệch dung sai giữa kích thước biên và kích thước trung bình ở mức từ 5% đến 8%. Hệ số cấp chính xác tăng theo công bội 1,6 từ cấp IT5 đến IT18 cho thấy cứ sau 5 cấp chính xác thì giá trị dung sai tăng lên 10 lần, tạo cơ sở rõ ràng để cân đối giữa yêu cầu công nghệ và chi phí chế tạo.
  3. Ảnh hưởng phi tuyến của nhám bề mặt đến tuổi thọ chi tiết: Nghiên cứu thực nghiệm chỉ ra rằng độ nhám bề mặt không phải càng nhỏ càng tốt. Đối với chi tiết xéc măng trong động cơ đốt trong, khi duy trì sai lệch trung bình số học Ra từ 1,0 đến 1,25 micromet, khả năng duy trì màng dầu bôi trơn đạt trạng thái tối ưu. Ngược lại, khi gia công bề mặt quá nhẵn với Ra bằng 0,32 micromet, khả năng giữ dầu bôi trơn giảm 45%, dẫn đến trạng thái ma sát khô và làm tốc độ mài mòn ban đầu tăng nhanh hơn khoảng 60%.
  4. Mối quan hệ giữa sai số hình dáng và dung sai kích thước: Kết quả kiểm tra sai lệch hình dáng theo 16 cấp chính xác của tiêu chuẩn TCVN 384-93 cho thấy dung sai độ phẳng và độ thẳng chiếm tỷ lệ tương ứng là 25%, 40% và 60% so với dung sai kích thước bề mặt, đóng vai trò quyết định đến độ chính xác của chuẩn tựa trong gá đặt.

Thảo luận kết quả

Các sai số gia công phát sinh bắt nguồn từ hai nhóm nguyên nhân chính: sai số hệ thống (do độ mòn dụng cụ cắt theo quy luật thời gian hoặc sai số chỉnh máy cố định khoảng 0,1 mm) và sai số ngẫu nhiên (do dao động biến dạng nhiệt, rung động cơ học của hệ thống công nghệ và lượng dư gia công không đều).

Trong thực tế phân tích dữ liệu, các kết quả này được trực quan hóa rất hiệu quả thông qua biểu đồ mật độ phân bố xác suất hình chuông Gauss kết hợp biểu đồ cột tần suất kích thước thực tế, đặt lồng ghép với sơ đồ miền dung sai giới hạn bởi hai sai lệch trên và sai lệch dưới. Trên sơ đồ biểu diễn lắp ghép, vị trí của đường không ứng với kích thước danh nghĩa giúp kỹ sư dễ dàng quan sát giá trị độ hở lớn nhất, độ hở nhỏ nhất hoặc độ dôi giới hạn tính bằng micromet.

So sánh với các nghiên cứu đo lường học quốc tế, kết quả này tái khẳng định tính ưu việt vượt trội của hệ thống lỗ cơ sở so với hệ thống trục cơ sở. Do việc chế tạo dụng cụ cắt và dụng cụ kiểm tra lỗ định hình (như dao chuốt, dao doa, calip trục) có chi phí đắt đỏ hơn việc gia công trục từ 30% đến 50%, việc cố định trường dung sai lỗ H và thay đổi miền dung sai trục cho phép giảm tới 40% danh mục dụng cụ gia công chuyên dùng trong nhà máy.

Đề xuất và khuyến nghị

  1. Chuẩn hóa quy trình lựa chọn kiểu lắp theo hệ thống lỗ cơ sở: Phòng Kỹ thuật và Thiết kế cần ưu tiên áp dụng các kiểu lắp tiêu chuẩn của hệ thống lỗ (H7/h6, H7/k6, H7/p6) cho trên 85% các mối ghép trụ trơn thông dụng trong toàn bộ bản vẽ thiết kế mới. Mục tiêu là cắt giảm 30% chi phí mua sắm dụng cụ cắt định hình và thiết bị kiểm tra lỗ, hoàn thành việc ban hành quy chuẩn thiết kế trong vòng 6 tháng.
  2. Áp dụng hệ thống kiểm soát năng lực quá trình gia công theo tiêu chuẩn 6 sigma: Bộ phận Quản lý Chất lượng và Kỹ sư công nghệ xưởng phải triển khai phương pháp thống kê liên tục để giám sát độ dịch chuyển của trung tâm phân bố kích thước. Mục tiêu là khống chế khoảng phân tán kích thước không vượt quá miền dung sai, giảm tỷ lệ phế phẩm gia công cơ khí xuống dưới 0,5%, lộ trình thực hiện trong vòng 9 tháng.
  3. Đầu tư và hiện đại hóa thiết bị đo kiểm tọa độ 3D cùng máy đo profin bề mặt: Ban Giám đốc và Phòng Đo lường cần trang bị các thiết bị đo quang học và đầu đo kỹ thuật số có độ phân giải đạt 0,001 mm để kiểm soát toàn diện các sai số vị trí phức tạp như độ đảo hướng kính, độ không đồng tâm và độ không vuông góc. Dự án triển khai lắp đặt và chuyển giao kỹ thuật hoàn tất trong thời gian 12 tháng.
  4. Xây dựng định mức yêu cầu nhám bề mặt tối ưu cho từng cụm chi tiết ma sát: Nhóm Nghiên cứu và Phát triển phối hợp với xưởng sản xuất thiết lập bảng quy chuẩn thông số nhám Ra và Rz cho các cặp chi tiết làm việc trượt tương đối, đảm bảo duy trì độ nhám hợp lý nhằm nâng cao tuổi thọ làm việc của cụm máy thêm 25% đến 35%, thực hiện rà soát định kỳ hàng quý trong 18 tháng.

Đối tượng nên tham khảo luận văn

  1. Kỹ sư thiết kế cơ khí và chuyên viên R&D: Cung cấp phương pháp luận toán học chính xác để tính toán chuỗi kích thước, phân bổ dung sai tối ưu giữa các chi tiết máy, tra cứu chuẩn xác 20 cấp chính xác tiêu chuẩn và lựa chọn đúng đắn các ký hiệu sai lệch trên bản vẽ kỹ thuật.
  2. Kỹ sư công nghệ chế tạo máy và Quản đốc phân xưởng: Cung cấp giải pháp thực tế để điều chỉnh máy công cụ, bù trừ độ mòn dao kịp thời nhằm đưa trung tâm phân bố kích thước trùng với trung tâm miền dung sai, triệt tiêu nguy cơ phát sinh phế phẩm trong gia công hàng loạt.
  3. Chuyên viên kiểm soát chất lượng và kiểm toán kỹ thuật: Cung cấp hệ thống tiêu chuẩn kiểm tra sai số hình dáng (TCVN 384-93) và nhám bề mặt (TCVN 2511-95), hướng dẫn sử dụng các dưỡng kiểm giới hạn (calip) và thiết bị đo kiểm tiếp xúc vi mô đạt độ chính xác đến 0,001 mm.
  4. Giảng viên, học viên cao học và sinh viên ngành Cơ khí chế tạo: Sử dụng làm tài liệu học thuật và giáo trình tham khảo chuyên sâu về bộ môn Dung sai - Lắp ghép và Kỹ thuật đo lường, phục vụ công tác giảng dạy và thực hiện đồ án thiết kế máy móc công nghiệp.

Câu hỏi thường gặp

Tại sao trong thiết kế cơ khí người ta ưu tiên chọn hệ thống lỗ cơ sở hơn hệ thống trục cơ sở?

Gia công lỗ đòi hỏi các dụng cụ cắt gọt định hình đắt tiền như dao khoét, dao chuốt, dao doa và các calip lỗ có kích thước cố định. Áp dụng hệ thống lỗ cơ sở với sai lệch dưới bằng 0 cho phép nhà máy chỉ cần dùng một bộ dụng cụ gia công và kiểm tra lỗ duy nhất cho nhiều kiểu lắp khác nhau, giúp giảm khoảng 40% chi phí đầu tư dụng cụ so với hệ thống trục.

Khoảng phân tán 6 lần độ lệch chuẩn có ý nghĩa thực tế như thế nào trong kiểm soát chất lượng gia công?

Theo lý thuyết phân bố Gauss, khoảng phân tán 6 lần độ lệch chuẩn bao trọn 99,73% số lượng chi tiết được sản xuất trong điều kiện ổn định. Nếu người vận hành điều chỉnh máy sao cho khoảng này nằm trọn trong miền dung sai và trung tâm phân bố trùng với trung tâm dung sai, tỷ lệ phế phẩm sinh ra chỉ ở mức 0,27%, đảm bảo khả năng lắp lẫn hoàn toàn mà không cần lựa chọn.

Vì sao bề mặt chi tiết gia công quá nhẵn đôi khi lại làm tăng tốc độ mài mòn trong quá trình vận hành?

Khi bề mặt tiếp xúc quá nhẵn, chẳng hạn độ nhám Ra giảm xuống mức 0,32 micromet, các vi đỉnh nhấp nhô biến mất khiến bề mặt không còn khả năng lưu giữ màng dầu bôi trơn. Khi hai chi tiết chuyển động trượt, màng dầu thủy động bị phá hủy gây ra hiện tượng ma sát nửa ướt hoặc ma sát khô, làm tăng tốc độ mòn ban đầu lên khoảng 60% so với độ nhám tối ưu.

Điểm khác biệt cốt lõi giữa dung sai vị trí phụ thuộc và dung sai vị trí không phụ thuộc là gì?

Dung sai vị trí phụ thuộc có trị số thay đổi phụ thuộc vào kích thước thực của bề mặt gia công, cho phép mở rộng miền dung sai khi kích thước thực lệch khỏi kích thước giới hạn nguy hiểm và có thể kiểm tra nhanh bằng calip giới hạn. Ngược lại, dung sai không phụ thuộc có giá trị cố định, ảnh hưởng trực tiếp đến động lực học của máy và bắt buộc phải đo bằng đồng hồ so có độ chính xác 0,001 mm.

Các cấp chính xác IT từ IT01 đến IT18 được phân chia ứng dụng như thế nào trong kỹ thuật chế tạo?

Tiêu chuẩn TCVN 2244-99 phân chia 20 cấp chính xác theo cấp số nhân công bội 1,6. Các cấp từ IT01 đến IT4 dùng cho các chi tiết mẫu chuẩn và dụng cụ đo lường chính xác cao; cấp IT5 đến IT8 phổ biến trong cơ khí chế tạo máy thông dụng; cấp IT9 đến IT11 áp dụng cho cơ khí hạng nặng; và từ IT12 đến IT18 dành cho các bề mặt gia công thô hoặc kích thước tự do.

Kết luận

  • Luận văn đã hoàn thiện mô hình toán học giải tích xác định chuỗi dung sai chức năng và kiểm soát sai số gia công theo quy luật phân bố chuẩn Gauss.
  • Xác lập cơ sở khoa học để lựa chọn hệ thống lỗ cơ sở và phân bổ 20 cấp dung sai tiêu chuẩn theo TCVN 2244-99 và TCVN 2245-99, giúp tiết kiệm từ 30% đến 40% chi phí dụng cụ gia công.
  • Định lượng hóa tiêu chuẩn 16 cấp chính xác hình dáng (TCVN 384-93) và tương quan phi tuyến giữa nhám bề mặt (TCVN 2511-95) với tuổi thọ làm việc của chi tiết máy.
  • Đề xuất giải pháp kiểm soát năng lực công nghệ giúp duy trì tỷ lệ sản phẩm đạt tiêu chuẩn đổi lẫn chức năng ở mức 99,73% và giảm phế phẩm xuống dưới 0,5%.
  • Tạo tiền đề kỹ thuật vững chắc cho việc tự động hóa dây chuyền lắp ráp và mở rộng chuyên môn hóa sản xuất giữa các nhà máy cơ khí hiện đại.

Lộ trình tiếp theo hướng tới việc hoàn tất chuyển giao quy chuẩn tính toán dung sai và tích hợp phần mềm kiểm soát chất lượng 3D trong 12 tháng tới. Các kỹ sư, nhà nghiên cứu và doanh nghiệp cơ khí quan tâm có thể tiếp cận trọn vẹn tài liệu luận văn để ứng dụng hiệu quả vào thực tiễn sản xuất!
