Giới thiệu dự án

Lập trình phần cứng và điện toán nhúng (Embedded Computing / Physical Computing) đóng vai trò nền tảng trong cuộc cách mạng công nghiệp 4.0 và tự động hóa hiện đại. Trong khi phần mềm máy tính cá nhân (PC) chỉ chiếm khoảng 10% tổng quy mô sản lượng công nghệ phần mềm toàn cầu, thì 90% dung lượng thị trường còn lại thuộc về hệ thống nhúng điều khiển thiết bị dân dụng, công nghiệp, viễn thông và robot. Tuy nhiên, rào cản tiếp cận lập trình vi điều khiển truyền thống (như 8051, PIC, ARM bare-metal) tương đối cao do yêu cầu mạch nạp chuyên dụng phức tạp, cấu hình thanh ghi ngắt vi mô và môi trường biên dịch cồng kềnh.

+-------------------------------------------------------------------------+
|                  HỆ SINH THÁI ĐIỆN TOÁN NHÚNG ARDUINO                   |
+-------------------------------------------------------------------------+
|  +---------------------+  +---------------------+  +-----------------+  |
|  |     Phần Cứng       |  |     Phần Mềm        |  |  Cộng Đồng Mở   |  |
|  | Atmel megaAVR MCU   |  | Arduino IDE (Wiring)|  | Thư viện chuẩn  |  |
|  | 16MHz, I/O 5V, ADC  |  | Bootloader (STK500) |  | Shields mở rộng |  |
|  +----------+----------+  +----------+----------+  +--------+--------+  |
|             |                        |                      |           |
|             +------------------------+----------------------+           |
|                                      |                                  |
|                                      v                                  |
|             +-------------------------------------------------+         |
|             |  Ứng Dụng: Robotics, Máy in 3D, IoT, UAV, Auto  |         |
|             +-------------------------------------------------+         |
+-------------------------------------------------------------------------+

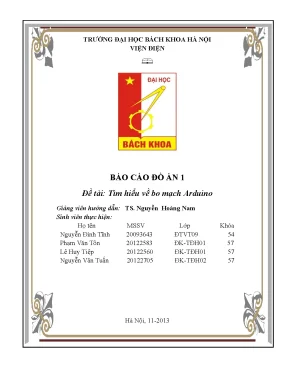

Đồ án "Tìm Hiểu Về Bo Mạch Arduino: Ứng Dụng và Cấu Tạo" được thực hiện tại Viện Điện – Trường Đại học Bách khoa Hà Nội dưới sự hướng dẫn của TS. Nguyễn Hoàng Nam. Đề tài tập trung giải quyết bài toán tối ưu hóa quy trình nghiên cứu, thiết kế thử nghiệm nhanh (Rapid Prototyping) hệ thống điều khiển nhúng thông qua nền tảng phần cứng mã nguồn mở Arduino.

Mục tiêu nghiên cứu cụ thể

  1. Khảo sát cấu trúc phần cứng: Phân tích chi tiết kiến trúc vi điều khiển Atmel 8-bit megaAVR (ATmega328, ATmega2560, ATmega32U4, ATmega168) và vi xử lý mạng Atheros AR9331.
  2. Đánh giá hệ thống ngoại vi và giao thức truyền thông: Nghiên cứu nguyên lý hoạt động của khối chuyển đổi ADC 10-bit, bộ điều chế độ rộng xung PWM 8-bit, giao tiếp nối tiếp UART TTL 5V, chuẩn bus đồng bộ SPI và bus 2 dây I2C/TWI.
  3. Phân loại chuyên sâu các dòng bo mạch: Đánh giá thông số kỹ thuật, khả năng cấp nguồn và sơ đồ chân (Pinout Rev 3.0 / 1.0) của 5 dòng bo mạch tiêu chuẩn: Arduino Uno, Arduino Ethernet, Arduino Yun, Arduino Nano và Arduino Mega ADK.
  4. Chuẩn hóa quy trình phát triển firmware: Thiết lập môi trường Arduino IDE 1.5.x trên hệ điều hành Windows, phân tích cơ chế nạp qua Bootloader không cần mạch nạp ngoài (STK500, AVR109, STK500v2) và mạch tự động Reset phần mềm qua tín hiệu DTR.

Phạm vi và giới hạn đề tài

  • Phạm vi đối tượng: Tập trung vào các dòng vi điều khiển 8-bit AVR hoạt động ở tần số xung nhịp 16MHz, mức điện áp logic chuẩn 5V và hệ điều hành nhúng Linino (OpenWRT) trên nền tảng MIPS.
  • Giới hạn kỹ thuật: Không đi sâu vào kiến trúc vi điều khiển 32-bit Cortex-M (Arduino Due) ngoại trừ việc phân tích tính tương thích mức điện áp của chân tham chiếu IOREF.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng và giải pháp thay thế

Trước khi Arduino trở thành tiêu chuẩn công nghiệp cho prototyping, các kỹ sư nhúng phải đối mặt với nhiều rào cản phần cứng và chi phí thiết bị.

Tiêu chí so sánh Vi điều khiển truyền thống (8051 / PIC) Bộ kit thương mại chuyên dụng Nền tảng mở Arduino
Giao tiếp nạp code Cần mạch nạp rời (Burner / Programmer) Mạch nạp tích hợp độc quyền Bootloader qua USB ảo COM / DFU
Chi phí triển khai Trung bình ($40 - $80 kèm mạch nạp) Rất cao ($150 - $300/kit) Cực kỳ thấp ($15 - $30)
Thời gian phát triển (Time-to-Market) Chậm (Cấu hình thanh ghi từ đầu) Trung bình (Thư viện phụ thuộc hãng) Rất nhanh (Thư viện mã nguồn mở)
Khả năng mở rộng phần cứng Tự hàn mạch / Breadboard rời rạc Module độc quyền của nhà sản xuất Hệ sinh thái Shield cắm xếp tầng
Môi trường lập trình (IDE) Keil C, MPLAB (Phức tạp, bản quyền) IDE đóng gói theo hãng Arduino IDE (Đa nền tảng, miễn phí)

Thiết kế kiến trúc hệ thống Arduino

Kiến trúc chuẩn của một hệ thống bo mạch Arduino bao gồm 5 khối chức năng cốt lõi:

+-------------------------------------------------------------------------+
|                  SƠ ĐỒ KHỐI PHẦN CỨNG BO MẠCH ARDUINO                   |
+-------------------------------------------------------------------------+
|                                                                         |
|   +-----------------------+                    +--------------------+   |
|   | Khối Nguồn (Power)    |                    | Khối USB / Nạp     |   |
|   | - Vin (7-12V LDO)     |                    | - ATmega16U2 (Uno) |   |
|   | - 5V / 3.3V Regulator |                    | - FT232RL (Nano)   |   |
|   | - Cầu chì PTC 500mA   |                    | - MAX3421E (ADK)   |   |
|   +-----------+-----------+                    +---------+----------+   |
|               |                                          |              |
|               | (5V / GND)                               | (UART TTL)   |
|               v                                          v              |
|   +-----------------------------------------------------------------+   |
|   |                 VI ĐIỀU KHIỂN TRUNG TÂM (AVR MCU)               |   |
|   |                   ATmega328P / ATmega2560 / 32U4                |   |
|   |                                                                 |   |
|   |   - Bộ nhớ: Flash (16-256KB), SRAM (1-8KB), EEPROM (0.5-4KB)    |   |
|   |   - Bộ định thời / Bộ đếm: Timer/Counter 8-bit & 16-bit         |   |
|   |   - Khối tạo xung PWM 8-bit (490Hz / 980Hz)                     |   |
|   |   - Bộ chuyển đổi tín hiệu tương tự ADC 10-bit (Successive)     |   |
|   +-------------------------------+---------------------------------+   |
|                                   |                                     |
|           +-----------------------+-----------------------+             |
|           |                       |                       |             |
|           v                       v                       v             |
|   +---------------+       +---------------+       +---------------+     |
|   | Digital I/O   |       | Analog Input  |       | Bus Giao Tiếp |     |
|   | Port B, C, D  |       | Chân A0 - A5  |       | UART / SPI /  |     |
|   | Ngắt ngoài 0,1|       | AREF / ADC    |       | I2C (Wire)    |     |
|   +---------------+       +---------------+       +---------------+     |
+-------------------------------------------------------------------------+
  1. Khối chuyển đổi giao tiếp USB-to-UART:
    • Bo mạch Uno Rev3 và Mega ADK sử dụng vi điều khiển ATmega16U2 nạp firmware DFU thay thế cho chip FTDI truyền thống.
    • Arduino Nano sử dụng chip chuyển đổi chuyên dụng FTDI FT232RL.
    • Arduino Yun tích hợp cổng USB trực tiếp vào vi điều khiển ATmega32U4 (lớp CDC ACM) và cổng USB Host trên vi xử lý Atheros AR9331.
  2. Khối vi điều khiển trung tâm (Core MCU):
    • ATmega328P: Kiến trúc RISC 8-bit, 32KB Flash, 2KB SRAM, 1KB EEPROM, hoạt động ở xung nhịp 16MHz (1 clock/chu kỳ lệnh đạt xấp xỉ 16 MIPS).
    • ATmega2560: Mở rộng 256KB Flash, 8KB SRAM, 4KB EEPROM, 4 cổng UART cứng, 54 chân Digital I/O.
  3. Mạch tự động Reset (Auto-Reset Circuit):
    • Sử dụng tụ điện $100\text{ nF}$ nối giữa chân DTR của chip chuyển đổi USB và chân RESET của vi điều khiển AVR. Khi phần mềm mở cổng COM ở tốc độ Baudrate xác định, tín hiệu mức thấp truyền qua tụ tạo ra xung kích hoạt bộ nạp Bootloader trong cửa sổ $500\text{ ms} - 8\text{ s}$.
  4. Mạch bảo vệ quá dòng (PTC Polyfuse):
    • Trang bị cầu chì tự phục hồi ngắt kết nối nguồn cấp nếu dòng điện qua cổng USB máy tính vượt ngưỡng $500\text{ mA}$, bảo vệ an toàn cho cổng USB của PC.

Implementation và kết quả

Cấu trúc chương trình và mã nguồn mẫu

Chương trình điều khiển nhúng trên Arduino được xây dựng trên ngôn ngữ Wiring (dựa trên C/C++), chuẩn hóa thành 2 hàm cơ bản: setup()loop().

/**
 * Chuong trinh mau: Doc cam bien Analog, dieu bien PWM va giao tiep UART
 * Ung dung tren Arduino Uno / Nano (ATmega328P @ 16MHz)
 */

#include <Wire.h>
#include <SPI.h>

const uint8_t ANALOG_PIN = A0;   // Chan doc cam bien (ADC 10-bit)
const uint8_t PWM_OUT_PIN = 9;   // Chan xuat xung PWM 8-bit
const uint8_t INTERRUPT_PIN = 2; // Chan ngat ngoai INT0

volatile uint32_t pulseCount = 0;
uint16_t sensorRawValue = 0;
uint8_t pwmDutyCycle = 0;

void handleExternalInterrupt() {
    pulseCount++; // Tang bien dem xung khi co su kien ngat canh xuong
}

void setup() {
    // Khoi tao giao tiep UART voi toc do Baud 115200 bps
    Serial.begin(115200);
    while (!Serial) { ; } // Cho ket noi cong Serial

    // Cau hinh huong I/O cho cac chan
    pinMode(PWM_OUT_PIN, OUTPUT);
    pinMode(INTERRUPT_PIN, INPUT_PULLUP);

    // Gan ham xu ly ngat ngoai INT0 tren chan Digital 2
    attachInterrupt(digitalPinToInterrupt(INTERRUPT_PIN), handleExternalInterrupt, FALLING);

    // Thiet lap dien ap tham chieu ADC mac dinh 5V
    analogReference(DEFAULT);

    Serial.println(F("System Initialized Successfully."));
}

void loop() {
    // 1. Doc gia tri Analog (Do phan giai 10-bit: 0 - 1023)
    sensorRawValue = analogRead(ANALOG_PIN);

    // 2. Chuyen doi dai gia tri 10-bit sang 8-bit PWM (0 - 255)
    pwmDutyCycle = map(sensorRawValue, 0, 1023, 0, 255);

    // 3. Xuat tin hieu dieu bien do rong xung
    analogWrite(PWM_OUT_PIN, pwmDutyCycle);

    // 4. Gui du lieu telemetry ve PC dinh ky 200ms
    Serial.print(F("ADC: "));
    Serial.print(sensorRawValue);
    Serial.print(F(" | PWM: "));
    Serial.print(pwmDutyCycle);
    Serial.print(F(" | Interrupts: "));
    Serial.println(pulseCount);

    delay(200); // Chu ky lay mau
}

Bảng tổng hợp so sánh thông số kỹ thuật 5 dòng bo mạch

Dữ liệu trích xuất từ tài liệu nghiên cứu đồ án thể hiện sự đa dạng cấu hình phục vụ các bài toán điều khiển chuyên biệt:

Thông số kỹ thuật Arduino Uno R3 Arduino Ethernet Arduino Yun Arduino Nano 3.0 Arduino Mega ADK
Vi điều khiển chính ATmega328P ATmega328P ATmega32U4 ATmega328P / 168 ATmega2560
Bộ xử lý phụ / Mạng ATmega16U2 (USB) Wiznet W5100 Atheros AR9331 (MIPS 400MHz) FTDI FT232RL MAX3421E / 8U2
Hệ điều hành tích hợp Không Không Linino (OpenWRT) Không Không
Điện áp hoạt động $5\text{ V}$ $5\text{ V}$ $5\text{ V}$ $5\text{ V}$ $5\text{ V}$
Điện áp vào khuyến nghị $7 - 12\text{ V}$ $7 - 12\text{ V}$ $5\text{ V (Micro-USB)}$ $7 - 12\text{ V}$ $7 - 12\text{ V}$
Số chân Digital I/O 14 (6 PWM) 14 (4 PWM khả dụng) 20 (7 PWM) 14 (6 PWM) 54 (15 PWM)
Số kênh Analog Input 6 kênh 10-bit 6 kênh 10-bit 12 kênh 10-bit 8 kênh 10-bit 16 kênh 10-bit
Dòng ra tối đa mỗi chân $40\text{ mA}$ $40\text{ mA}$ $40\text{ mA}$ $40\text{ mA}$ $40\text{ mA}$
Bộ nhớ Flash $32\text{ KB}$ $32\text{ KB}$ $32\text{ KB} + 16\text{ MB (Linux)}$ $32\text{ KB} / 16\text{ KB}$ $256\text{ KB}$
Bộ nhớ SRAM $2\text{ KB}$ $2\text{ KB}$ $2.5\text{ KB} + 64\text{ MB DDR2}$ $2\text{ KB} / 1\text{ KB}$ $8\text{ KB}$
Bộ nhớ EEPROM $1\text{ KB}$ $1\text{ KB}$ $1\text{ KB}$ $1\text{ KB} / 512\text{ B}$ $4\text{ KB}$
Giao tiếp mở rộng UART, SPI, I2C Ethernet RJ45, SD Card Wi-Fi 802.11b/g/n, USB Host Mini-B USB USB Host (Android ADK)

Đổi mới và đóng góp

Các cải tiến kỹ thuật nổi bật

  1. Chuẩn hóa sơ đồ chân Pinout 1.0 (Revision 3):
    • Bổ sung chân IOREF giúp các bo mở rộng (Shield) tự động nhận biết mức điện áp cấp từ bo mạch chủ ($5\text{ V}$ của dòng AVR hoặc $3.3\text{ V}$ của kiến trúc ARM Cortex-M trên Arduino Due), loại bỏ nguy cơ quá áp làm hỏng phần cứng.
    • Đưa hai chân truyền thông I2C chuyên dụng (SDASCL) ra vị trí độc lập cạnh chân AREF, tránh xung đột địa chỉ chân với $A4/A5$ trên dòng Uno.
  2. Kiến trúc mạng lai (Heterogeneous Dual-Core) trên Arduino Yun:
    • Đột phá kết hợp giữa vi điều khiển thời gian thực ATmega32U4 (chịu trách nhiệm đọc cảm biến mili-giây, PWM điều khiển động cơ) và vi xử lý cao cấp Atheros AR9331 chạy Linux Linino.
    • Thư viện Bridge liên kết hai vi xử lý qua giao thức truyền thông liên tiến trình (IPC) UART, cho phép chạy các script Python, lệnh cURL và kết nối Wi-Fi mà không tiêu tốn tài nguyên hạn hẹp của MCU 8-bit.
  3. Tích hợp USB Host phần cứng trên Arduino Mega ADK:
    • Sử dụng chip điều khiển giao tiếp ngoại vi MAX3421E qua bus SPI, cho phép kết nối trực tiếp với điện thoại thông minh chạy hệ điều hành Android qua giao thức Google ADK (Android Open Accessory), mở ra khả năng xử lý hình ảnh và truyền dữ liệu tầm xa bằng smartphone.
+-------------------------------------------------------------------------+
|                KIẾN TRÚC GIAO TIẾP DUAL-CORE TRÊN ARDUINO YUN           |
+-------------------------------------------------------------------------+
|  +-----------------------------+       +-----------------------------+  |
|  |       ATmega32U4 (AVR)      |       |    Atheros AR9331 (Linux)   |  |
|  |     - 16MHz, Real-time      |       |     - 400MHz MIPS CPU       |  |
|  |     - 20 Digital I/O        | UART  |     - 64MB DDR2 RAM         |  |
|  |     - 12 Analog ADC         |<----->|     - 16MB Flash (Linino)   |  |
|  |     - 7 PWM Channels        | Bridge|     - IEEE 802.11b/g/n WiFi |  |
|  |     - Điều khiển I/O trực tiếp|     |     - Cổng Ethernet + USB   |  |
|  +-----------------------------+       +-----------------------------+  |
+-------------------------------------------------------------------------+

Ứng dụng thực tế và triển khai

Nghiên cứu đồ án đã chứng minh khả năng hiện thực hóa các bài toán kỹ thuật phức tạp thông qua các ca ứng dụng thực tiễn:

+-------------------------------------------------------------------------+
|                  CÁC CA ỨNG DỤNG THỰC TẾ CỦA ARDUINO                    |
+-------------------------------------------------------------------------+
|  [Máy in 3D RepRap] ----> Arduino Mega 2560 (5 Trục Stepper + PID Nhiệt)|
|  [Robot Di Động]    ----> Arduino Nano (Xử lý CMUcam + Cảm biến siêu âm)|
|  [Thiết bị bay UAV] ----> Arduino Uno/Mega (Xử lý Gyro, Accel, NMEA GPS)|
|  [Chụp Ảnh Tốc Độ]  ----> Ngắt phần cứng INT0/1 (Độ trễ kích chụp < 4µs)|
+-------------------------------------------------------------------------+
  1. Máy in 3D nguồn mở RepRap / MakerBot:
    • Sử dụng Arduino Mega 2560 kết hợp mạch mở rộng RAMPS. Vi điều khiển xử lý việc tính toán nội suy chuyển động 5 trục động cơ bước (X, Y, Z và 2 đầu đùn), kiểm soát mạch gia nhiệt bàn in qua thuật toán PID thời gian thực.
  2. Robot di động tự hành tránh vật cản:
    • Triển khai trên Arduino Nano 3.0 nhờ kích thước siêu nhỏ gọn ($0.73" \times 1.70"$). Bo mạch giao tiếp trực tiếp với camera CMUcam qua UART và cảm biến khoảng cách siêu âm, điều khiển trực tiếp cầu H L298N.
  3. Hệ thống điều khiển bay không người lái (UAV Quadcopter):
    • Tận dụng khả năng đọc tín hiệu analog tần số cao và bộ lọc dữ liệu từ cảm biến con quay hồi chuyển (Gyroscope), gia tốc kế (Accelerometer) qua bus I2C để tính toán góc Euler và điều chế PWM điều khiển 4 ESC motor.
  4. Hệ thống chụp ảnh bắt khoảnh khắc tốc độ cao (High-speed Photography Trigger):
    • Sử dụng chân ngắt ngoài phần cứng INT0/INT1 với thời gian đáp ứng dưới $4\mu\text{s}$ khi cảm biến quang/âm thanh phát hiện sự kiện, kích hoạt màn trập máy ảnh qua optocoupler để bắt trọn các khoảnh khắc va chạm vật lý cực nhanh.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Năng lực tính toán: Kiến trúc 8-bit và xung nhịp $16\text{ MHz}$ gặp giới hạn khi thực hiện các phép toán dấu phẩy động phức tạp (Floating-point) hoặc xử lý ảnh trực tiếp.
  • Bộ nhớ dữ liệu (SRAM): Dung lượng $2\text{ KB}$ trên ATmega328P dễ bị tràn ngăn xếp (Stack Overflow) khi quản lý các mảng dữ liệu lớn hoặc giao thức mã hóa TLS/SSL.
  • Độ phân giải lấy mẫu: Bộ ADC 10-bit (1024 mức phân giải) cho độ nhạy xấp xỉ $4.88\text{ mV}$ trên thang đo $5\text{ V}$, chưa đáp ứng được các bài toán đo lường công nghiệp đòi hỏi độ phân giải 16-bit đến 24-bit.

Hướng phát triển mở rộng

  • Nâng cấp lên nền tảng 32-bit ARM Cortex-M (Arduino Due SAM3X8E $84\text{ MHz}$) hoặc dòng ESP32 Dual-Core $240\text{ MHz}$ tích hợp sẵn Wi-Fi/BLE.
  • Tích hợp hệ điều hành thời gian thực (FreeRTOS) để quản lý đa nhiệm (Multi-threading) và quản lý bộ nhớ động an toàn.
  • Phát triển các thuật toán lọc số (Kalman Filter) tối ưu hóa trực tiếp trên thanh ghi nhị phân của MCU AVR.

Đối tượng hưởng lợi

+-------------------------------------------------------------------------+
|                           ĐỐI TƯỢNG HƯỞNG LỢI                           |
+-------------------------------------------------------------------------+
|  Sinh viên Kỹ thuật   : Tiếp cận điện toán nhúng không rào cản mạch nạp |
|  Kỹ sư R&D / Maker    : Rút ngắn 70% chu kỳ phát triển MVP phần cứng    |
|  Doanh nghiệp IoT     : Tối ưu chi phí thử nghiệm, tận dụng module mở   |
|  Nhà nghiên cứu       : Thu thập dữ liệu cảm biến đa kênh tức thời      |
+-------------------------------------------------------------------------+
  • Sinh viên ngành Kỹ thuật Điện - Tự động hóa - ĐTVT: Nắm vững nguyên lý cấu trúc phần cứng máy tính, các chuẩn giao tiếp công nghiệp và phương pháp liên kết vi xử lý với thiết bị ngoại vi thông qua tài liệu học thuật chuẩn mực.
  • Kỹ sư phát triển sản phẩm (R&D): Giảm thiểu $70%$ thời gian thiết kế mẫu thử ban đầu (MVP), chuẩn hóa thiết kế footprint phần cứng trước khi tiến hành layout mạch in hàng loạt.
  • Doanh nghiệp vừa và nhỏ (SMEs): Cắt giảm chi phí đầu tư ban đầu cho các công cụ lập trình phần cứng đắt đỏ, triển khai nhanh các dự án tự động hóa giám sát nhà xưởng.
  • Nhà nghiên cứu khoa học: Thiết lập nhanh hệ thống thu thập dữ liệu thí nghiệm tự động (Data Acquisition System) qua cổng nối tiếp với độ chính xác cao.

Câu hỏi thường gặp

1. Nguồn cấp cho bo mạch Arduino có yêu cầu kỹ thuật gì để tránh quá tải điện áp?

  • Điện áp cấp qua jack DC $2.1\text{ mm}$ hoặc chân Vin được khuyến nghị trong khoảng $7 - 12\text{ V DC}$. IC ổn áp tuyến tính trên bo sẽ hạ áp xuống mức $5\text{ V}$ chuẩn. Nếu cấp dưới $7\text{ V}$, chân $5\text{ V}$ có thể bị sụt áp làm hệ thống hoạt động thiếu ổn định; nếu cấp vượt quá $12\text{ V}$, bộ ổn áp sẽ tỏa nhiệt lượng lớn và có nguy cơ hư hỏng.

2. Sự khác biệt giữa việc nạp code qua cổng USB nối tiếp và cổng nạp ICSP là gì?

  • Nạp qua USB sử dụng chương trình nạp khởi động (Bootloader) thường trú trong vùng nhớ Flash cấp cao (chiếm $0.5\text{ KB} - 8\text{ KB}$ bộ nhớ tùy dòng chip). Khi nạp qua cổng ICSP (In-Circuit Serial Programming) bằng mạch nạp chuẩn AVR (như AVRISP mkII, USBtinyISP), mã chương trình sẽ ghi đè trực tiếp lên toàn bộ bộ nhớ Flash, giải phóng dung lượng của Bootloader và khởi động chương trình tức thì không có độ trễ Reset.

3. Làm thế nào Arduino Ethernet vừa truyền thông mạng vừa đọc dữ liệu thẻ nhớ MicroSD mà không bị xung đột bus?

  • Bo mạch sử dụng chuẩn giao tiếp SPI đồng bộ chia sẻ chung 3 đường tín hiệu MOSI (chân 11), MISO (chân 12), SCK (chân 13). Để tránh xung đột dữ liệu, vi điều khiển phân bổ hai đường chọn chip (Slave Select - SS) độc lập: chân Digital 10 điều khiển chip mạng Wiznet W5100 và chân Digital 4 điều khiển khe cắm thẻ MicroSD.

4. Cơ chế tự động Reset (Auto-Reset) khi nạp chương trình qua Arduino IDE hoạt động như thế nào?

  • Tín hiệu DTR (Data Terminal Ready) từ chip chuyển đổi USB-UART (ATmega16U2 hoặc FT232RL) được kết nối với chân RESET của vi điều khiển ATmega328P thông qua một tụ gốm $100\text{ nF}$. Khi IDE bắt đầu quá trình truyền dữ liệu, xung mức thấp được kích hoạt kéo chân RESET xuống $0\text{ V}$ trong thời gian ngắn, đưa MCU về trạng thái nạp mã mới của Bootloader mà không cần người dùng phải bấm nút Reset vật lý trên mạch.

5. Khả năng chịu tải dòng điện trên các chân I/O của vi điều khiển Arduino là bao nhiêu?

  • Mỗi chân Digital I/O có thể cấp hoặc nhận dòng điện tối đa liên tục là $40\text{ mA}$ (dòng khuyến nghị vận hành an toàn là $20\text{ mA}$). Tổng dòng điện trên toàn bộ các chân I/O của vi điều khiển ATmega328P không được vượt quá $200\text{ mA}$. Đối với các tải công suất như động cơ DC, cuộn hút rơ-le hoặc đèn LED công suất cao, bắt buộc phải sử dụng mạch đệm transistor, MOSFET hoặc IC điều khiển chuyên dụng.

Kết luận

Đồ án "Tìm Hiểu Về Bo Mạch Arduino: Ứng Dụng và Cấu Tạo" đã hệ thống hóa toàn diện cơ sở lý thuyết phần cứng, phân tích sâu kiến trúc vi điều khiển megaAVR 8-bit và cấu trúc các chuẩn truyền thông công nghiệp trên nền tảng nguồn mở Arduino. Các đóng góp chính của đề tài bao gồm:

  • Cung cấp ma trận đối chiếu thông số kỹ thuật chi tiết của 5 dòng bo mạch đại diện (Uno R3, Ethernet, Yun, Nano, Mega ADK), làm tài liệu tham khảo kỹ thuật cho các kỹ sư và sinh viên ngành điện - điện tử.
  • Làm rõ cơ chế vận hành của hệ thống giao tiếp USB ảo, mạch nạp Bootloader STK500, mạch auto-reset phần mềm và hệ sinh thái thư viện Wiring tiêu chuẩn.
  • Định hướng khả năng ứng dụng thực tế trong các lĩnh vực tự động hóa mũi nhọn: robot di động, máy in 3D, thiết bị bay UAV và điều khiển tương tác thông minh.

Nền tảng Arduino tiếp tục giữ vững vị thế là bệ phóng công nghệ hàng đầu, giúp thu hẹp khoảng cách giữa ý tưởng thiết kế và sản phẩm ứng dụng thực tế trong kỷ nguyên Internet of Things (IoT).
