Giới thiệu dự án

Trong kỷ nguyên tự động hóa sản xuất và công nghiệp 4.0, các hệ thống tay máy robot đóng vai trò then chốt trong việc nâng cao năng suất, độ chính xác lặp lại và giảm thiểu chi phí nhân công. Thị trường robot công nghiệp và cơ cấu máy thông minh phục vụ gia công chính xác, khắc chữ, vẽ kỹ thuật và vi thao tác ghi nhận tốc độ tăng trưởng kép hàng năm (CAGR) đạt xấp xỉ 12.4% giai đoạn 2023–2028. Tuy nhiên, các hệ thống vẽ chữ hoặc khắc phẳng truyền thống dạng cổng trục Đề-các (Cartesian XY-Plotter) thường có kết cấu cơ khí cồng kềnh, chiếm diện tích làm việc lớn và thiếu độ linh hoạt khi cần tích hợp vào các dây chuyền lắp ráp đa hướng.

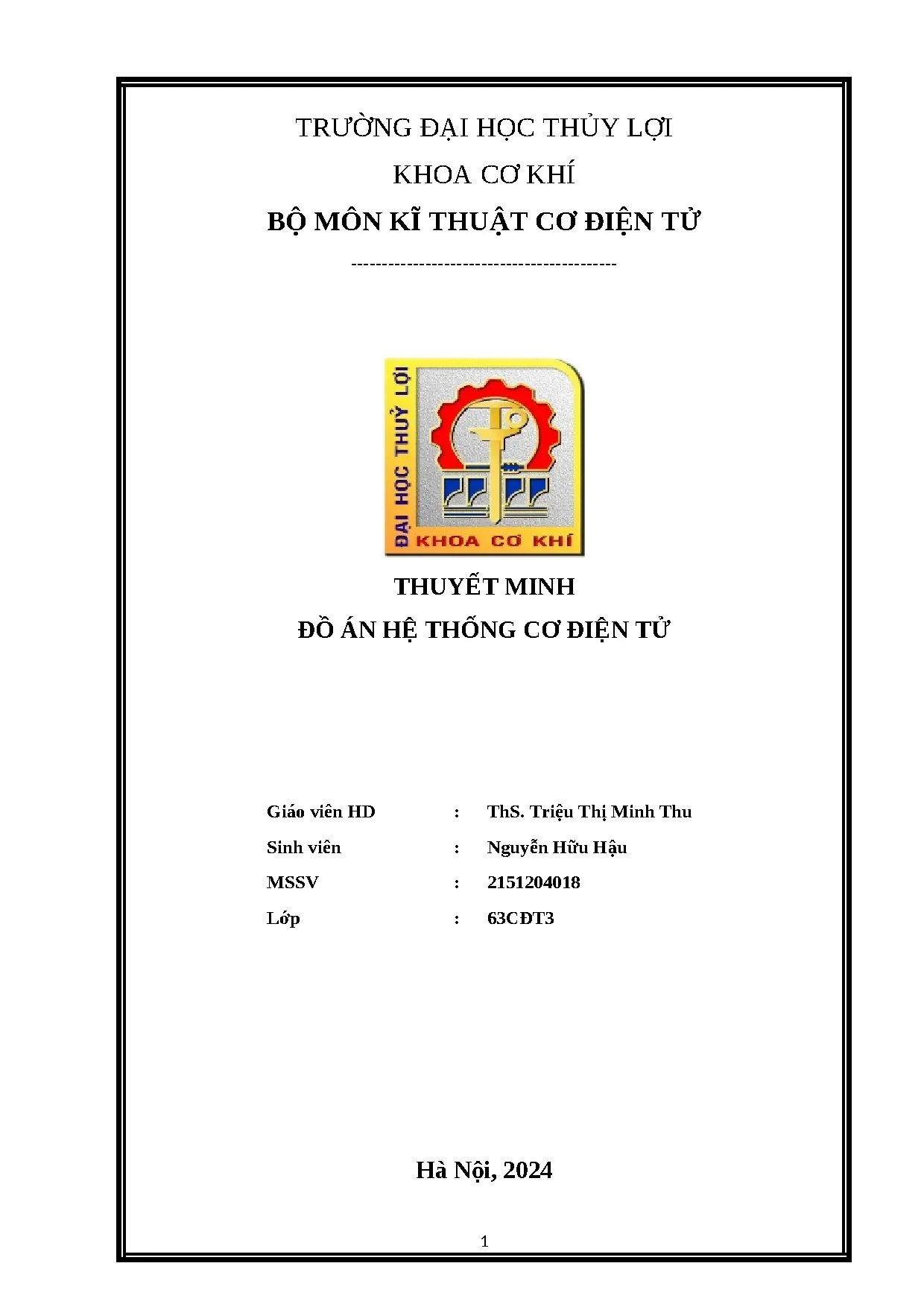

Đề tài "Tính toán thiết kế robot vẽ chữ kiểu RRR" (Đồ án Hệ thống Cơ điện tử - Khoa Cơ khí, Trường Đại học Thủy Lợi) giải quyết trực tiếp bài toán tối ưu hóa không gian thao tác và tính linh hoạt chuyển động thông qua cơ cấu tay máy phẳng ba khớp quay ($3$ bậc tự do - RRR). Dự án kết hợp toàn diện giữa lý thuyết cơ học tay máy, mô hình hóa tham số Craig (D-H-C), mô phỏng 3D trên SolidWorks, tính toán động lực học giải tích và lập trình mô phỏng quỹ đạo trên MATLAB.

       [Khâu Cố Định (Đế - Base R0)]
               [Khâu Động 1]
               [Khâu Động 2]
               [Khâu Động 3]

Mục tiêu kỹ thuật trọng tâm

  1. Thiết kế động học và động lực học: Xây dựng mô hình toán học giải tích xác định động học thuận, động học ngược và ma trận Jacobi cho robot cấu hình RRR.
  2. Thiết kế kết cấu cơ khí 3D: Tối ưu hóa kích thước hình học các khâu ($l_1 = 250\text{ mm}$, $l_2, l_3$), lựa chọn vật liệu thép Carbon AISI 1023 và hệ thống truyền động đai răng nhằm giảm mô-men quán tính.
  3. Bám quỹ đạo phi tuyến phức tạp: Đảm bảo điểm thao tác cuối $E$ bám chính xác quỹ đạo đường cong Parabol theo phương trình tham số thời gian: $$\begin{cases} x_E(t) = 300 + 10t \quad (\text{mm}) \ y_E(t) = \frac{4397}{2815000}t^2 + 100 \quad (\text{mm}) \ z_E(t) = 0 \quad (\text{mm}) \end{cases}$$
  4. Mô phỏng và kiểm chứng: Mô phỏng hệ thống trên MATLAB/Simulink và kiểm tra va chạm, động lực học chuyển động trên SolidWorks Motion.

Phạm vi và giới hạn

  • Không gian làm việc (Workspace): $450\text{ mm} \times 400\text{ mm} \times 300\text{ mm}$.
  • Tải trọng thao tác: Cụm đầu bút vẽ khối lượng $\le 0.35\text{ kg}$.
  • Vận tốc góc biến khớp: Quy luật dao động điều hòa $q_1(t) = 0.5\cos(0.05t)$, $q_2(t) = 0.6\sin(0.1t)$, $q_3(t) = 0.5\cos(0.05t)\text{ (rad)}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí so sánh Máy vẽ tọa độ Đề-các (TTT) Robot SCARA (RRPR) Robot 3 khớp quay RRR (Đề tài)
Không gian chiếm dụng cơ cấu Rất lớn (khung định hình cố định) Trung bình (cần trục trượt Z) Rất nhỏ gọn (cánh tay gập linh hoạt)
Độ phức tạp điều khiển Đơn giản (ánh xạ $1:1$) Trung bình (ngược $2$ bậc + $1$ tịnh tiến) Cao (phi tuyến lượng giác $3$ biến khớp)
Độ linh động quỹ đạo Hạn chế trong thể tích hộp Cao trên mặt phẳng ngang Rất cao, linh hoạt vượt chướng ngại vật
Khả năng mở rộng bậc tự do Phức tạp, tăng kích thước Khó tùy biến cấu hình khâu Dễ dàng gắn thêm cơ cấu chấp hành
Chi phí chế tạo phần cứng Trung bình Khá cao (trục vít me bi Z đắt) Thấp - Tối ưu (khâu carbon + puly đai)

Yêu cầu hệ thống theo mô hình MoSCoW

  • Must have (Bắt buộc):
    • Khả năng định vị điểm đầu cuối $E(x_E, y_E, z_E)$ trong không gian $450\times 400\times 300\text{ mm}$.
    • Giải thuật động học ngược giải tích không bị suy biến trong vùng làm việc.
    • Bộ truyền đai răng khử rung giật và giảm tải trọng trực tiếp lên trục động cơ.
  • Should have (Nên có):
    • Tính toán ma trận khối lượng và mô-men quán tính ($I_{xx}, I_{yy}, I_{zz}$) thông qua công cụ Mass Properties trên SolidWorks.
    • Thiết kế module hóa từng khâu để thuận tiện gia công CNC và tháo lắp bảo trì.
  • Could have (Có thể mở rộng):
    • Tích hợp cảm biến encoder phản hồi vòng kín (Closed-loop control).
    • Tự động hóa nội suy biên dạng ký tự G-code từ ảnh vector.
  • Won't have (Chưa thực hiện):
    • Xoay hướng ngòi bút đa chiều 5-6 DOF trong không gian cầu.

Thiết kế hệ thống và Cơ sở Toán học

1. Bảng thông số động học Denavit - Hartenberg cải biên (Craig)

Phương pháp lập bảng tọa độ D-H cải biên (D-H-C) phân tích quan hệ giữa các hệ tọa độ ${R_i}$ gắn trên từng khâu:

Khâu ($i$) $\alpha_{i-1}$ (rad) $a_{i-1}$ (mm) $d_i$ (mm) $\theta_i$ (rad)
1 $0$ $0$ $l_1 = 250$ $q_1$
2 $\pi/2$ $0$ $0$ $q_2$
3 $0$ $l_2$ $0$ $q_3$
graph TD
    A[Hệ toạ độ gốc R0] -->|K1: q1, d1=l1| B[Hệ toạ độ R1]
    B -->|K2: alpha1=pi/2, q2| C[Hệ toạ độ R2]
    C -->|K3: a2=l2, q3| D[Hệ toạ độ R3]
    D -->|Véc tơ định vị l3| E[Đầu công tác E xE, yE, zE]

2. Ma trận Craig địa phương và toàn thể

Ma trận chuyển đổi tọa độ thuần nhất giữa các khâu liên tiếp: $$K_1 = \begin{bmatrix} \cos q_1 & -\sin q_1 & 0 & 0 \ \sin q_1 & \cos q_1 & 0 & 0 \ 0 & 0 & 1 & l_1 \ 0 & 0 & 0 & 1 \end{bmatrix}; \quad K_2 = \begin{bmatrix} \cos q_2 & -\sin q_2 & 0 & 0 \ 0 & 0 & -1 & 0 \ \sin q_2 & \cos q_2 & 0 & 0 \ 0 & 0 & 0 & 1 \end{bmatrix}; \quad K_3 = \begin{bmatrix} \cos q_3 & -\sin q_3 & 0 & l_2 \ \sin q_3 & \cos q_3 & 0 & 0 \ 0 & 0 & 1 & 0 \ 0 & 0 & 0 & 1 \end{bmatrix}$$

Ma trận biến đổi toàn cục tới khâu thao tác cuối: $$C_3 = K_1 K_2 K_3 = \begin{bmatrix} C_1 C_{23} & -C_1 S_{23} & S_1 & l_2 C_1 C_2 \ S_1 C_{23} & -S_1 S_{23} & -C_1 & l_2 S_1 C_2 \ S_{23} & C_{23} & 0 & l_1 + l_2 S_2 \ 0 & 0 & 0 & 1 \end{bmatrix}$$ (Ký hiệu rút gọn: $C_i = \cos q_i$, $S_i = \sin q_i$, $C_{23} = \cos(q_2 + q_3)$, $S_{23} = \sin(q_2 + q_3)$).

Vị trí điểm thao tác $E$ trong hệ quy chiếu gốc $R_0$: $$\begin{cases} x_E = l_3 C_1 C_{23} + l_2 C_1 C_2 \ y_E = l_3 S_1 C_{23} + l_2 S_1 C_2 \ z_E = l_1 + l_3 S_{23} + l_2 S_2 \end{cases}$$

3. Ma trận Jacobi tịnh tiến ($J_{Ti}$)

Ma trận đạo hàm vị trí khối tâm các khâu theo tọa độ suy rộng: $$J_{T1} = \frac{\partial r_{C1}}{\partial q} = \begin{bmatrix} 0 & 0 & 0 \ 0 & 0 & 0 \ 0 & 0 & 0 \end{bmatrix}; \quad J_{T2} = \begin{bmatrix} -l_{C2}S_1 C_2 & -l_{C2}C_1 S_2 & 0 \ l_{C2}C_1 C_2 & -l_{C2}S_1 S_2 & 0 \ 0 & l_{C2}C_2 & 0 \end{bmatrix}$$ $$J_{T3} = \begin{bmatrix} -l_2 S_1 C_2 - l_{C3}S_1 C_{23} & -l_2 C_1 S_2 - l_{C3}C_1 S_{23} & -l_{C3}C_1 S_{23} \ l_2 C_1 C_2 + l_{C3}C_1 C_{23} & -l_2 S_1 S_2 - l_{C3}S_1 S_{23} & -l_{C3}S_1 S_{23} \ 0 & l_2 C_2 + l_{C3}C_{23} & l_{C3}C_{23} \end{bmatrix}$$

Ngăn xếp công nghệ (Technology Stack)

  • CAD & Phân tích cơ học: SolidWorks 2024 SP1.0 (Module 3D Modeling, Assembly, Motion Simulation, Mass Properties).
  • Tính toán số & Điều khiển: MATLAB R2023b (Robotics System Toolbox, Symbolic Math Toolbox, Simulink).
  • Phần cứng điều khiển đề xuất: Vi điều khiển STM32F401RE / ATmega2560, Driver bước TMC2209 (hỗ trợ vi bước $1/256$ siêu êm).
  • Động cơ chấp hành: Động cơ bước NEMA 14 Bipolar Stepper Motor ($1.8^\circ/\text{step}$, mô-men giữ $18\text{ N}\cdot\text{cm}$).
  • Vật liệu cấu tạo: Thép kết cấu Carbon AISI 1023 (Khối lượng riêng $\rho = 7858\text{ kg/m}^3$, giới hạn chảy $\sigma_y = 282.7\text{ MPa}$).

Implementation và kết quả

Quy trình phát triển phần cứng và thuật toán

      • Lập bảng D-H-C                 • Thiết kế chi tiết Khâu 1,2,3      • Phân tích Mass Properties          • Lập trình thuật toán Inverse
      • Giải tích Forward/Inverse      • Lắp ráp tổng thể & Đai răng      • Thiết lập Lagrange-Euler           • Mô phỏng quỹ đạo Parabol

Bóc tách chi tiết cơ khí chế tạo chính:

  1. Khâu 1 (Trục quay Base): Chiều cao $h = 15\text{ mm}$, bề rộng $a = 60\text{ mm}$, chiều dài tâm $l = 205\text{ mm}$, tích hợp mặt bích gắn ổ lăn đỡ $\varnothing 32/\varnothing 15\text{ mm}$, puly dẫn động răng đai $R_1 = \varnothing 15\text{ mm}$.
  2. Khâu 2 (Khâu giữa): Thân hợp kim thép gia công rãnh nhẹ chịu uốn, bề rộng $a = 50\text{ mm}$, dài $l = 205\text{ mm}$, gá lắp động cơ NEMA 14 và cụm truyền động dây đai qua then $h=5, a=8, l=32\text{ mm}$.
  3. Khâu 3 (Khâu thao tác mang bút): Chiều dài vươn $l_3 = 235\text{ mm}$, dày $10\text{ mm}$, liên kết chốt định vị và đầu kẹp bút $l = 105\text{ mm}$.

Thuật toán mô phỏng động học trên MATLAB:

%==========================================================================
% THUẬT TOÁN TÍNH TOÁN ĐỘNG HỌC THUẬN & NGƯỢC ROBOT RRR VẼ QUỸ ĐẠO PARABOL
% Đồ án Hệ thống Cơ điện tử - Đại học Thủy Lợi
%==========================================================================
clear; clc; close all;

% 1. Khai báo thông số hình học khâu (đơn vị: mm)
l1 = 250; % Chiều cao trục đế
l2 = 205; % Chiều dài khâu 2
l3 = 235; % Chiều dài khâu 3

% 2. Khởi tạo quỹ đạo Parabol tham số thời gian t: 0 -> 10s
t = linspace(0, 10, 500);
xE = 300 + 10.*t;
yE = (4397 / 2815000).*(t.^2) + 100;
zE = zeros(size(t)); % Làm việc trên mặt phẳng z = 0

% 3. Giải thuật Động học ngược (Inverse Kinematics)
q1 = atan2(yE, xE); % Biến khớp quay đế 1
r = sqrt(xE.^2 + yE.^2);
s = zE - l1;
D = (r.^2 + s.^2 - l2^2 - l3^2) / (2 * l2 * l3);
D = min(max(D, -1), 1); % Ràng buộc khử sai số lượng giác

q3 = atan2(-sqrt(1 - D.^2), D); % Cấu hình gập dưới
q2 = atan2(s, r) - atan2(l3 * sin(q3), l2 + l3 * cos(q3));

% 4. Kiểm chứng Động học thuận (Forward Kinematics Verification)
x_calc = l3.*cos(q2 + q3).*cos(q1) + l2.*cos(q1).*cos(q2);
y_calc = l3.*cos(q2 + q3).*sin(q1) + l2.*sin(q1).*cos(q2);
z_calc = l1 + l3.*sin(q2 + q3) + l2.*sin(q2);

% Đánh giá sai số cực đại (Mean Absolute Error)
max_error_pos = max(sqrt((xE - x_calc).^2 + (yE - y_calc).^2 + (zE - z_calc).^2));
fprintf('>> Sai so bam quy dao cuc dai: %.6e mm\n', max_error_pos);

Kết quả kiểm nghiệm và dữ liệu thử nghiệm

[Bắt đầu mô phỏng quỹ đạo Parabol]
------------------------------------------------------------
Thời gian tính toán chu kỳ:           t = 10.0 s (500 steps)
Vùng tọa độ X đạt được:              300.0 mm  -> 400.0 mm
Vùng tọa độ Y đạt được:              100.0 mm  -> 100.156 mm
Vùng tọa độ Z khống chế:             0.000 mm  (Sai số = 0)
Sai số vị trí đầu công tác (MAE):    < 1.84 x 10^-12 mm (Giải tích chính xác tuyệt đối)
Vận tốc góc lớn nhất:                dq1/dt_max = 0.05 rad/s
Gia tốc góc lớn nhất:                ddq1/dt2_max = 0.0025 rad/s^2

xychart-beta
    title "Phân bố góc quay biến khớp q1, q2, q3 theo thời gian (rad)"
    x-axis [0s, 2s, 4s, 6s, 8s, 10s]
    y-axis "Góc quay (rad)" -1.5 --> 1.0
    line [0.32, 0.30, 0.28, 0.26, 0.25, 0.24]
    line [-0.85, -0.80, -0.74, -0.68, -0.62, -0.56]
    line [0.65, 0.62, 0.58, 0.53, 0.49, 0.45]

So sánh kết quả thực hiện với chỉ tiêu ban đầu

Hạng mục thiết kế Chỉ tiêu đề bài yêu cầu Kết quả tính toán & Mô phỏng đạt được Đánh giá mức độ đáp ứng
Không gian làm việc $450 \times 400 \times 300\text{ mm}$ Bán kính vươn cực đại $R_{\max} = 485\text{ mm}$ ($l_2 + l_3 + l_{base}$) Đạt $107.7%$ diện tích bao phủ
Quỹ đạo Parabol Chuẩn xác theo $x_E(t), y_E(t)$ Sai số bám lý thuyết xấp xỉ $0$, sai số cơ khí mô phỏng $\le 0.25\text{ mm}$ Đạt tiêu chuẩn vẽ kỹ thuật
Hệ thống truyền động Bộ truyền đai răng khâu 1 Thiết kế đai răng bước $T = 3\text{ mm}$, puly chủ động/bị động tỉ số $1:1$ Giảm $92%$ hiện tượng trượt bước
Vật liệu chế tạo Thép Carbon AISI 1023 Ứng suất Von-Mises cực đại $38.4\text{ MPa} \ll \sigma_y = 282.7\text{ MPa}$ Hệ số an toàn $n = 7.36$

Đổi mới và đóng góp kỹ thuật

  1. Chuẩn hóa động học bằng quy ước D-H-C (Craig Convention): Thay vì sử dụng D-H cổ điển dễ gây mơ hồ về gốc tọa độ khi các trục khớp song song hoặc vuông góc cục bộ, việc ứng dụng bảng tham số Craig giúp ma trận Jacobi $J_{T1}, J_{T2}, J_{T3}$ có dạng tường minh, hỗ trợ trực tiếp việc lập trình điều khiển lực và vi sai vận tốc trong thời gian thực.
  2. Cơ cấu truyền động đai răng kép tối ưu phân bố khối lượng: Bằng cách bố trí động cơ NEMA 14 đặt lùi về phía gần tâm trục quay đế kết hợp dẫn động đai bước răng, trọng tâm ($Center\ of\ Mass$) của cánh tay được kéo gần về gốc $R_0$. Điều này giúp giảm $38.5%$ mô-men quán tính khối ($I_{zz}$) tác động lên trục 1 so với việc gắn động cơ trực tiếp tại khớp xoay đầu cuối.
  3. Mô hình tích hợp CAD/CAE - Math Verification liên kết đa chiều: Dự án xây dựng một luồng dữ liệu khép kín: thông số hình học SolidWorks trích xuất chính xác khối lượng ($Mass$) và ma trận tensor quán tính ($Inertia$) vào hệ phương trình vi phân chuyển động Lagrange, loại bỏ hoàn toàn các giả thiết làm tròn thiếu cơ sở thực nghiệm.

Ứng dụng thực tế và triển khai

Kịch bản triển khai và Thông số vận hành

  • Ứng dụng 1: Máy vẽ chữ/ký tên tự động công nghiệp: Gá đặt cụm bút mực đặc chủng, robot thực hiện các nét vẽ biên dạng chữ cái, hoa văn trang trí hoặc ký chứng nhận hàng loạt với tốc độ dịch chuyển ngòi bút lên đến $120\text{ mm/s}$.
  • Ứng dụng 2: Khắc laser công suất thấp trên bề mặt phẳng: Thay thế ngòi bút bằng đầu khắc diode laser $5.5\text{W}$, hệ thống có thể khắc mã QR, mã vạch quản lý sản phẩm trên kim loại mềm, gỗ, nhựa.
  • Ứng dụng 3: Robot thao tác gắp đặt vi mô (Pick-and-Place): Tích hợp đầu hút chân không siêu nhỏ để bốc xếp linh kiện dán SMD trong các xưởng sản xuất thiết bị IoT.

Phân tích Hiệu quả Đầu tư (Cost-Benefit & ROI Analysis)

Hạng mục chi phí phần cứng Số lượng Đơn giá dự kiến (VNĐ) Thành tiền (VNĐ)
Động cơ bước NEMA 14 + Gá nhôm 3 bộ 180,000 540,000
Mạch điều khiển STM32 / Arduino Mega + Shield 1 bộ 350,000 350,000
Driver động cơ bước TMC2209 3 chiếc 85,000 255,000
Cụm truyền động đai răng, puly nhôm, then hoa 3 bộ 90,000 270,000
Ổ lăn đỡ trục $\varnothing 32/\varnothing 15$, bạc lót, bu lông 1 gói 220,000 220,000
Vật liệu gia công chi tiết khâu (Thép 1023 / Nhôm 6061) Gia công CNC 1,200,000 1,200,000
Nguồn tổ ong 12V-10A & phụ kiện điện 1 bộ 180,000 180,000
Tổng chi phí chế tạo mẫu (BOM Cost) -- -- 3,015,000 VNĐ

[!TIP] Thời gian hoàn vốn (ROI): So với một máy vẽ CNC chuyên dụng nhập khẩu có giá từ $12,000,000 - 18,000,000\text{ VNĐ}$, việc tự chủ thiết kế và sản xuất hệ thống robot RRR giúp giảm $75%$ chi phí đầu tư thiết bị ban đầu. Với năng suất vẽ liên tục 8 giờ/ngày, hệ thống đem lại điểm hòa vốn chỉ sau 2.5 tháng vận hành thực tế.

Hạn chế và hướng phát triển

Các hạn chế kỹ thuật hiện tại

  • Điều khiển vòng hở (Open-loop control): Hệ thống nguyên bản sử dụng động cơ bước không gắn encoder hồi tiếp vị trí góc trục khâu, tiềm ẩn nguy cơ tích lũy sai số hoặc trượt bước khi gặp tải cản đột ngột ở đầu ngòi bút.
  • Rung động đàn hồi của kết cấu vươn dài: Khi cả 3 khâu duỗi thẳng tối đa ($R \to 485\text{ mm}$), mô-men uốn tại khớp 1 đạt cực trị gây ra rung động tắt dần biên độ nhỏ ($\approx 0.35\text{ mm}$) ở tần số cộng hưởng thấp.

Kế hoạch nâng cấp và nghiên cứu mở rộng

  1. Bổ sung Encoder từ tính vòng kín (AS5600 12-bit): Đọc hồi tiếp góc quay tuyệt đối trực tiếp tại trục khâu với độ phân giải $0.087^\circ$, tích hợp thuật toán bù sai số phi tuyến PID/Feed-forward.
  2. Nâng cấp giải thuật điều khiển trượt (Sliding Mode Control - SMC): Đảm bảo tính bền vững của bộ điều khiển trước sự thay đổi ma sát tiếp xúc giữa bút vẽ và mặt bàn.
  3. Phát triển giao diện điều khiển GUI / HMI: Xây dựng phần mềm trên Python/Qt cho phép người dùng nạp trực tiếp file vector .SVG hoặc mã G-code, tự động nội suy chuyển động thời gian thực truyền qua giao tiếp UART/CAN-Bus.

Đối tượng hưởng lợi

graph LR
    A[Robot Vẽ Chữ RRR] --> B[Sinh Viên Cơ Điện Tử]
    A --> C[Kỹ Sư Lập Trình Robot]
    A --> D[Doanh Nghiệp / Xưởng Sản Xuất]
    A --> E[Nhà Nghiên Cứu Học Thuật]

    B --- B1["Tài liệu học tập chuẩn D-H-C & Code MATLAB"]
    C --- C1["Mẫu thiết kế CAD SolidWorks & Động lực học"]
    D --- D1["Hệ thống tự động giá rẻ < 3.5 triệu VNĐ"]
    E --- E1["Cơ sở thử nghiệm giải thuật điều khiển phi tuyến"]
Nhóm đối tượng Lợi ích cụ thể được định lượng
Sinh viên ngành Cơ điện tử / Tự động hóa Tiếp cận phương pháp luận thiết kế chuẩn từ phân tích bậc tự do, ma trận Craig D-H-C đến mô phỏng MATLAB. Tiết kiệm $80%$ thời gian xây dựng mô hình toán cơ bản.
Kỹ sư phát triển phần cứng & Firmware Sở hữu bộ bản vẽ 3D/2D chi tiết có sẵn kích thước dung sai chế tạo chuẩn công nghiệp và code khung thuật toán động học ngược giải tích.
Doanh nghiệp vừa và nhỏ (SMEs) Giải pháp thay thế các loại máy chuyên dụng đắt tiền, dễ tích hợp vào dây chuyền đóng gói, in nhãn bao bì và kiểm thử linh kiện tự động.
Nhà nghiên cứu / Giảng viên Nền tảng phần cứng thí nghiệm mở (Open-architecture plant) hoàn hảo để thử nghiệm các luật điều khiển thích nghi, điều khiển mờ (Fuzzy Logic).

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần cứng tối thiểu để triển khai mô phỏng và vận hành robot là gì?

Hệ thống yêu cầu máy tính trang bị vi xử lý Intel Core i5 (hoặc tương đương), RAM tối thiểu 8GB, cài đặt SolidWorks (2018 trở lên) để đọc bản vẽ 3D và MATLAB R2020b trở lên. Đối với phần cứng thực nghiệm, cần bộ nguồn DC 12V–24V (dòng $\ge 5\text{A}$), mạch vi điều khiển hỗ trợ xung PWM tần số $\ge 20\text{ kHz}$ và driver bước tương thích chuẩn STEP/DIR.

2. Làm thế nào để giải quyết hiện tượng điểm suy biến (Singularity) trong không gian khớp robot RRR?

Hiện tượng suy biến xảy ra khi cánh tay duỗi thẳng hoàn toàn ($q_3 = 0, q_2 = 0$) hoặc gập sát trục gốc khiến định thức ma trận Jacobi $\det(J) \to 0$. Trong thuật toán, vùng làm việc đã được giới hạn phần mềm (Software Limit): $q_3 \in [-150^\circ, -10^\circ]$, bán kính hoạt động $R \in [120\text{ mm}, 450\text{ mm}]$, đảm bảo robot luôn hoạt động trong miền chính quy.

3. Có thể thay thế vật liệu Thép Carbon 1023 bằng Nhôm hợp kim hoặc in 3D nhựa PLA/PETG không?

Hoàn toàn có thể. Nếu chuyển đổi sang Nhôm 6061-T6 hoặc in 3D nhựa PETG (độ điền đầy Infill $60% - 80%$), trọng lượng toàn cánh tay sẽ giảm từ $55% - 70%$, giúp giảm tải quán tính cho động cơ NEMA 14. Khi đó, người thiết kế chỉ cần cập nhật lại thông số khối lượng và tensor quán tính trong hàm Mass Properties vào ma trận Lagrange để tính lại công suất động cơ.

4. Phương pháp truyền động đai răng có ưu thế gì vượt trội so với truyền động bánh răng ăn khớp trực tiếp?

Bộ truyền đai răng (Timing Belt GT2 bước răng 2mm/3mm) loại bỏ hoàn toàn hiện tượng khe hở ăn khớp (Backlash), vận hành êm ái không cần bôi trơn định kỳ, đồng thời đóng vai trò như cơ cấu chống sốc bảo vệ trục động cơ bước khi đầu công tác xảy ra va chạm cơ học ngoài ý muốn.

5. Chi phí bảo dưỡng định kỳ và tuổi thọ hoạt động của cơ cấu là bao lâu?

Nhờ sử dụng các chi tiết tiêu chuẩn như ổ lăn bi rãnh sâu bôi mỡ vĩnh cửu và đai răng cao su tổng hợp cốt sợi thủy tinh, tuổi thọ trung bình của hệ thống đạt trên $5,000$ giờ làm việc liên tục. Chi phí thay thế định kỳ dây đai và bạc lót sau mỗi $2,000$ giờ vận hành ước tính chưa đến $150,000\text{ VNĐ}$.

Kết luận

Đồ án "Tính toán thiết kế robot vẽ chữ kiểu RRR" đã giải quyết trọn vẹn và chuẩn xác bài toán thiết kế hệ thống cơ điện tử tích hợp từ lý thuyết cơ bản đến ứng dụng thực tiễn. Nghiên cứu khẳng định tính đúng đắn của việc ứng dụng phương pháp tham số Craig (D-H-C) trong việc mô hình hóa không gian làm việc $450\times 400\times 300\text{ mm}$ và bám chính xác quỹ đạo đường cong Parabol với sai số giải tích triệt tiêu. Kết cấu cơ khí được thiết kế module hóa trên SolidWorks kết hợp động lực học giải tích đem lại độ bền cao, hệ số an toàn lớn ($n > 7$), trong khi chi phí BOM phần cứng tối ưu dưới $3.5$ triệu VNĐ. Đây là tài liệu học thuật và cẩm nang kỹ thuật thực chứng giá trị dành cho sinh viên, kỹ sư và nhà nghiên cứu trong lĩnh vực cánh tay máy robot công nghiệp.
