I. Tổng quan về đồ án cầu dầm I BTCT dự ứng lực 24m

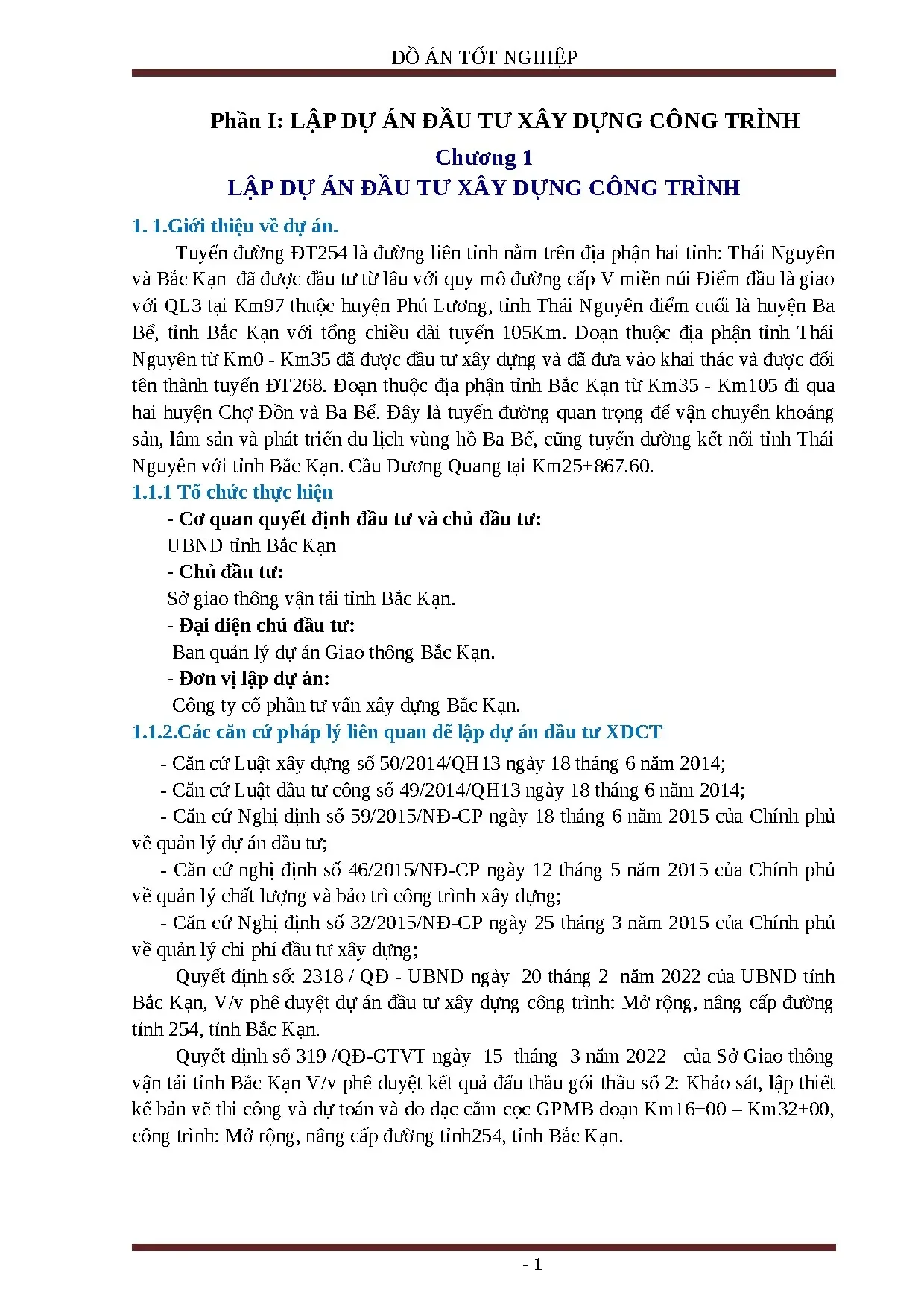

Đồ án cầu dầm I BTCT dự ứng lực 24m là một công trình quan trọng trong dự án mở rộng, nâng cấp đường tỉnh 254 tỉnh Bắc Kạn. Cầu Dương Quang được xây dựng tại vị trí Km25+867.1 trên tuyến đường liên tỉnh nối kết Thái Nguyên và Bắc Kạn. Công trình này được khởi động dựa trên Quyết định số 2318/QĐ-UBND ngày 20 tháng 2 năm 2022 của UBND tỉnh Bắc Kạn. Dự án có chiều dài tuyến 105km, đoạn thi công từ Km16+00 đến Km32+00 thuộc gói thầu số 2. Cầu dầm I bê tông cốt thép dự ứng lực được lựa chọn là giải pháp tối ưu để vượt qua địa hình phức tạp và đáp ứng yêu cầu kỹ thuật cao của công trình giao thông trọng yếu.
1.1. Vị trí và ý nghĩa của công trình
Công trình cầu Dương Quang nằm trên tuyến đường ĐT254 - đường liên tỉnh quan trọng kết nối hai tỉnh Thái Nguyên và Bắc Kạn. Đây là tuyến đường then chốt để vận chuyển khoáng sản, lâm sản và phát triển du lịch vùng hồ Ba Bể. Cầu dầm I dự ứng lực 24m giúp tối ưu hóa lưu thông giao thông, giảm thời gian vận chuyển và an toàn cho người sử dụng đường.
1.2. Thông số kỹ thuật chính
Cầu dầm I BTCT dự ứng lực 24m được thiết kế theo tiêu chuẩn 22 TCN 272-05 (Tiêu chuẩn thiết kế cầu). Cấu trúc dầm I sử dụng bê tông cốt thép dự ứng lực với chiều dài nhịp 24 mét, đáp ứng yêu cầu tải trọng giao thông và điều kiện địa hình địa phương. Gối cầu cao su cốt thép bản theo tiêu chuẩn AASHTO M251-92 được lắp đặt để hỗ trợ kết cấu.
II. Thiết kế kỹ thuật đồ án cầu dầm I dự ứng lực
Thiết kế kỹ thuật cầu dầm I được thực hiện theo phương pháp trạng thái giới hạn theo tiêu chuẩn 22TCN 18-79. Quá trình thiết kế bao gồm khảo sát địa kỹ thuật chi tiết, phân tích lực tác động và tối ưu hóa kết cấu. Bê tông cốt thép dự ứng lực được sử dụng nhằm giảm trọng lượng kết cấu và tăng khả năng chịu lực. Khe co giãn cao su theo tiêu chuẩn AASHTO M297-96 và AASHTO M183-96 được lắp đặt để hạn chế ứng suất từ biến thiên nhiệt độ. Công trình được tính toán đặc trưng dòng chảy lũ theo 22TCN220-95 để đảm bảo an toàn trong mùa mưa lũ.
2.1. Phương pháp thiết kế cầu dầm I
Cầu dầm I BTCT dự ứng lực được thiết kế theo phương pháp trạng thái giới hạn (22TCN 18-79), đảm bảo an toàn và hiệu quả kinh tế. Thiết kế bao gồm phân tích tải trọng tĩnh, tải trọng động, tác động lũ và các yếu tố môi trường. Dầm I bê tông dự ứng lực cung cấp tính linh hoạt cao trong việc thiết kế các nhịp cầu khác nhau.
2.2. Tiêu chuẩn và quy chuẩn áp dụng
Thiết kế cầu dầm I 24m tuân thủ các tiêu chuẩn chính: 22 TCN 272-05 (Tiêu chuẩn thiết kế cầu), 22TCN 18-79 (Quy trình thiết kế cầu trạng thái giới hạn), TCXD205-1998 (Tiêu chuẩn thiết kế móng cọc), và 22TCN 276-2000 (Neo bê tông dự ứng lực). Các tiêu chuẩn quốc tế AASHTO cũng được áp dụng cho gối cầu và khe co giãn.
III. Công tác khảo sát và chuẩn bị xây dựng
Khảo sát địa kỹ thuật là công tác tiền kiến tạo quan trọng cho dự án cầu dầm I dự ứng lực 24m. Công tác khảo sát bao gồm đo vẽ bản đồ địa hình theo 96TCN 43-90, khảo sát đường ôtô theo 22TCN 263-2000, khoan thăm dò địa chất theo 22TCN 259-2000, và thí nghiệm xuyên tĩnh (CPT/CPTU) theo 22TCN 317-2004. Ngoài ra, công tác trắc địa xây dựng theo TCXDVN 309-2004 được thực hiện để xác định chính xác vị trí công trình. Các dữ liệu khảo sát cung cấp nền tảng để thiết kế móng cọc và chọn loại kết cấu cầu phù hợp.
3.1. Công tác đo đạc và khảo sát địa hình
Khảo sát địa kỹ thuật cho cầu dầm I được thực hiện theo tiêu chuẩn 96TCN 43-90 (Đo vẽ bản đồ địa hình) và TCXDVN 309-2004 (Công tác trắc địa). Công tác này bao gồm cắm cọc GPMB đoạn Km16+00 - Km32+00, xác định chính xác tọa độ và độ cao công trình. Dữ liệu khảo sát chính xác là cơ sở để thiết kế cầu dầm I 24m đáp ứng yêu cầu kỹ thuật.
3.2. Điều tra địa chất và địa kỹ thuật
Khoan thăm dò địa chất công trình theo 22TCN 259-2000 được tiến hành để xác định đặc tính đất đá, sức chịu tải nền. Thí nghiệm xuyên tĩnh (CPT/CPTU) theo 22TCN 317-2004 giúp đánh giá độ dầm đất. Dữ liệu địa chất phục vụ thiết kế móng cọc và xác định loại móng phù hợp cho cầu dầm I bê tông dự ứng lực.
IV. Thi công và nghiệm thu công trình cầu
Công tác thi công cầu dầm I BTCT dự ứng lực 24m được thực hiện theo các quy phạm chuyên biệt. Quy phạm thi công và nghiệm thu cầu cống (22 TCN 266-2000) và Quy trình thiết lập tổ chức xây dựng (TCVN 4252-88) là các hướng dẫn chính. Kết cấu bê tông và bê tông cốt thép tuân theo TCVN4453-1995 và TCVN4452-87 để đảm bảo chất lượng. Công tác cấp phối đá dăm trong kết cấu áo đường theo 22 TCN 252-98 được thực hiện cùng với thi công cầu. Nghiệm thu chất lượng bao gồm kiểm tra độ chặt nền móng bằng phễu rót cát (22TCN 346-06), kiểm tra chất lượng bê tông và kiểm tra khe co giãn. Toàn bộ công trình phải đạt tiêu chuẩn trước khi đưa vào sử dụng.
4.1. Quy trình thi công kết cấu dầm I
Thi công cầu dầm I bê tông dự ứng lực bao gồm các giai đoạn: thi công móng cọc theo TCXDVN326-2004 (Cọc khoan nhồi), thi công pier, thi công dầm I dự ứng lực, lắp đặt gối cầu cao su cốt thép. Bê tông dự ứng lực được đúc và ứng lực theo quy trình chuyên biệt (22TCN 276-2000). Kiểm soát chất lượng bê tông theo TCVN4453-1995 đảm bảo độ bền và độ thẩm thấu phù hợp.
4.2. Nghiệm thu và tiêu chuẩn chất lượng
Nghiệm thu công trình cầu được tiến hành theo 22 TCN 266-2000 với các tiêu chí chính: độ chặt nền móng, chất lượng bê tông, độ chính xác hình học, kiểm tra hoạt động khe co giãn. Thí nghiệm xác định độ chặt bằng phễu rót cát theo 22TCN 346-06. Công trình chỉ được đưa vào sử dụng khi đạt 100% tiêu chuẩn thiết kế.
