Giới thiệu dự án

Trong bối cảnh công nghiệp hóa và lối sống hiện đại, các bệnh lý cơ xương khớp, đau mỏi vai gáy và căng thẳng cơ học đang có xu hướng gia tăng rõ rệt ở nhiều nhóm đối tượng, đặc biệt là nhân viên văn phòng và người cao tuổi. Theo các khảo sát y tế lâm sàng, hơn 65% người làm việc văn phòng gặp phải các hội chứng đau cơ xương khớp mãn tính do ít vận động và duy trì tư thế tĩnh trong thời gian dài. Liệu pháp kích thích thần kinh - cơ bằng xung điện sinh học tần số thấp (Low-Frequency Bioelectric Stimulation) đã được chứng minh là phương pháp vật lý trị liệu hiệu quả, giúp ức chế dẫn truyền cảm giác đau lên hệ thần kinh trung ương, tăng cường tuần hoàn máu cục bộ và giảm co thắt cơ mà không cần dùng thuốc.

Tuy nhiên, thị trường thiết bị y tế hiện nay phân hóa thành hai phân khúc: các dòng máy nhập khẩu cao cấp (như Beurer, Omron) có giá thành dao động từ 1.500.000 đến hơn 4.000.000 VNĐ, khó tiếp cận với đại đa số người dùng phổ thông; trong khi các sản phẩm giá rẻ trôi nổi lại thiếu sự kiểm soát chính xác về mặt tần số, độ rộng xung và điện áp kích thích, tiềm ẩn nguy cơ gây bỏng điện sinh học (tác dụng Galvanic) hoặc sốc điện dưới da.

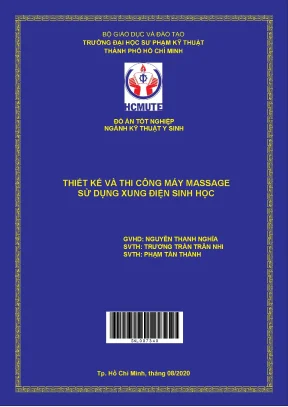

Đồ án tốt nghiệp chuyên ngành Kỹ thuật Y sinh (Khoa Điện – Điện tử, Trường Đại học Sư phạm Kỹ thuật TP.HCM) với đề tài "Thiết kế và thi công máy massage sử dụng xung điện sinh học" do nhóm sinh viên Trương Trần Trân Nhi và Phạm Tấn Thành thực hiện dưới sự hướng dẫn của ThS. Nguyễn Thanh Nghĩa, được triển khai nhằm giải quyết trực tiếp bài toán chế tạo thiết bị xung điện trị liệu an toàn, chính xác và tối ưu chi phí cho thị trường Việt Nam.

Mục tiêu của dự án:

  1. Nghiên cứu cơ sở lý thuyết về điện sinh lý học: cơ chế tác động của các dạng xung điện (Faradic, Leduc, Diadynamic), phản ứng thích nghi mô cơ, xác định ngưỡng kích thích cơ sở (Rheobase) và thời trị (Chronaxy).
  2. Thiết kế và chế tạo phần cứng phát xung điều trị sử dụng vi điều khiển Microchip PIC16F887 kết hợp tầng khuếch đại công suất transistor chuyên dụng (2N5551 và KSA1013).
  3. Phát triển hệ thống nguồn độc lập đa mức điện áp (Dual-rail DC-DC: 12V $\rightarrow$ 5V cho vi xử lý/màn hình LCD và 12V $\rightarrow$ 24V cho tầng kích xung mô cơ).
  4. Lập trình vi điều khiển tạo các chế độ xung tần số thấp (15Hz, 40Hz, 50Hz) với thuật toán kiểm soát thời gian trị liệu tự động 15 phút và cơ chế cảnh báo an toàn.
  5. Thi công đóng gói hoàn thiện mô hình công thái học (Ergonomics) bằng công nghệ in 3D và thử nghiệm lâm sàng thực tế trên người dùng.

Phạm vi và giới hạn đề tài:

  • Phạm vi ứng dụng: Thiết bị hỗ trợ massage thư giãn, phục hồi mỏi cơ và giảm đau cục bộ trên mô mềm; không thay thế máy điều trị bệnh lý chuyên sâu tại bệnh viện.
  • Giới hạn kỹ thuật: Hệ thống phát xung liên tục với 3 dải tần số cố định được lập trình sẵn (15Hz, 40Hz, 50Hz), sử dụng điện cực dán bề mặt chuyên dụng (TENS/EMS hydrogel pads).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Thị trường máy massage xung điện cá nhân hiện nay sở hữu nhiều sản phẩm đa dạng về xuất xứ và tính năng. Dưới đây là bảng phân tích so sánh giữa thiết bị của đề tài với các dòng sản phẩm tiêu biểu:

Tiêu chí Beurer EM80 (Đức) Omron HV-F128 (Nhật Bản) KL-5830 (Trung Quốc) Thiết bị nghiên cứu của đề tài
Vi xử lý / Điều khiển Vi điều khiển chuyên dụng ASIC tùy biến Mạch tích hợp không rõ nguồn gốc Microchip PIC16F887 (8-bit RISC)
Dải tần số phát 1 – 120 Hz 1 – 1.200 Hz 1 – 1.000 Hz 15 Hz, 40 Hz, 50 Hz (Tối ưu dải hưng phấn)
Điện áp ngõ ra tối đa 90 Vpp (tải $500\Omega$) 70 Vpp Không ổn định 24 Vpp (Ổn định qua mạch Boost DC-DC)
Giao diện hiển thị Màn hình LCD đồ họa lớn LCD đơn sắc hiển thị đa thông số Đèn LED đơn sắc Màn hình LCD 1602 (Chuẩn HD44780)
Thời gian tự động ngắt Tùy chỉnh 5 – 90 phút 15 phút cố định Tự động sau 15 phút 15 phút (Đếm thời gian thực trên Timer)
Nguồn cấp hoạt động 3 pin AA (4.5V) 2 pin AAA (3.0V) 2 pin AAA (3.0V) Pin Li-ion 3 cell 18650 (12V, 4800mAh)
Giá thành ước tính 2.500.000 – 3.200.000 VNĐ 1.400.000 – 1.800.000 VNĐ 150.000 – 250.000 VNĐ ~ 350.000 VNĐ (BOM phần cứng)

Phân loại yêu cầu hệ thống theo mô hình MoSCoW:

  • Must have (Bắt buộc phải có): Phát xung điện vuông chính xác tại 15Hz, 40Hz, 50Hz; điện áp kích thích tối đa 24V; giới hạn dòng kích thích dưới ngưỡng đau ($I < 4\text{mA}$); tính năng tự ngắt sau 15 phút; hiển thị chế độ trên LCD 1602.
  • Should have (Nên có): Cảnh báo LED nhấp nháy khi người dùng bật nguồn nhưng không bấm START/STOP sau 5–10 giây; thiết kế hộp bảo vệ nhỏ gọn, cách điện an toàn.
  • Could have (Có thể có): Điều chỉnh trơn biến trở phân áp cường độ xung; hỗ trợ chuyển đổi linh hoạt giữa các chế độ massage bằng ngắt ngoài (External Interrupt).
  • Won't have (Chưa thực hiện ở giai đoạn này): Kết nối không dây Bluetooth/App điện thoại; dạng sóng đa hình Sin/Tam giác quét tự động (Diadynamic LP/CP).

Thiết kế hệ thống

Kiến trúc phần cứng của máy massage xung điện sinh học được module hóa thành 6 khối chức năng cốt lõi:

+-------------------------------------------------------------------------+
|                              KHỐI NGUỒN                                 |
|          Pin Li-ion 3S (11.1V - 12.6V, Dung lượng 4800mAh)              |
+-------------------------------------------------------------------------+
       |                                                    |
       v (Buck Converter)                                   v (Boost Converter)
+-------------------------------+                  +----------------------+
|     Nguồn cấp 5V DC           |                  |   Nguồn cấp 24V DC   |
+-------------------------------+                  +----------------------+
       |                                                    |
       v                                                    v
+-------------------------------+  Tín hiệu xung    +----------------------+
|  KHỐI ĐIỀU KHIỂN TRUNG TÂM     |----------------->|   KHỐI KHUẾCH ĐẠI    |
|  - MCU PIC16F887 (20MHz)      |   (RA4, RA5)     |   - 2N5551 (NPN)     |
|  - Mạch Reset & Dao động ngoài|                  |   - KSA1013 (PNP)    |
+-------------------------------+                  +----------------------+
  |         ^              ^                                  |
  |         |              |                                  v
  |         | (RB0, RB1)   |                           +--------------+
  |    +------------+ +------------+                   | ĐIỆN CỰC DÁN |
  |    | KHỐI PHÍM  | | KHỐI BÁO   |                   |  ĐIỀU TRỊ    |
  |    | - START    | |  ĐỘNG      |                   +--------------+
  |    | - MODE     | | - LED Info |
  |    +------------+ +------------+
  v
+-------------------------------+
|       KHỐI HIỂN THỊ           |
| - LCD 1602 (Giao tiếp 8-bit)  |
| - Biến trở chỉnh tương phản   |
+-------------------------------+

1. Khối xử lý trung tâm (PIC16F887 Microcontroller):

  • Vi điều khiển 8-bit kiến trúc RISC hiệu năng cao của Microchip, hoạt động ở tần số thạch anh ngoài $20\text{ MHz}$ kết hợp cặp tụ gốm $C_6 = C_7 = 22\text{ pF}$.
  • Tận dụng các bộ định thời phần cứng (Timer0, Timer1) để tạo xung nhịp và ngắt ngoài (External Interrupt trên chân RB0/INT) nhằm đáp ứng tức thời thao tác chuyển đổi chế độ (MODE) của người dùng.
  • Giao tiếp hiển thị dữ liệu 8-bit song song qua PORTD (RD0–RD7) và điều khiển tín hiệu LCD qua PORTE (RE0: RS, RE1: R/W, RE2: EN).
  • Điều khiển kích xung qua hai ngõ ra logic tốc độ cao RA4 và RA5.

2. Khối khuếch đại xung công suất và tính toán tham số:

Để đảm bảo tín hiệu xung từ vi điều khiển ($0 - 5\text{V}$, dòng cực đại ngõ ra $25\text{mA}$) có thể kích thích được các thụ thể cảm giác và sợi cơ ở tầng mô sâu (với trở kháng biểu bì mô người $R_0 \approx 1000,\Omega$, dung kháng $R_c = \frac{1}{2\pi f C}$ thay đổi theo tần số), nhóm nghiên cứu đã thiết kế mạch khuếch đại ghép tầng sử dụng cặp transistor chuyển mạch:

  • Transistor NPN 2N5551 ($T_1, T_2$): Chịu điện áp $V_{CEO} = 160\text{V}$, dòng $I_C = 600\text{mA}$, tần số chuyển mạch $f_T = 100\text{MHz}$, hệ số khuếch đại $h_{fe} = 50 - 250$.
  • Transistor PNP KSA1013 ($Q_1 - Q_4$): Chịu điện áp $V_{CEO} = 160\text{V}$, dòng cực đại $I_C = 1\text{A}$, công suất tiêu tán $P_C = 0.9\text{W}$, $h_{fe} = 60 - 200$.

Tính toán dòng điện và điện trở phân cực:

  • Giới hạn dòng điều khiển cực B của $T_1$ với áp logic vi điều khiển $5\text{V}$: $$I_b(T_1) = \frac{V_{OH} - V_{BE}}{R_1} \approx \frac{5\text{V} - 0.7\text{V}}{1\text{k}\Omega} \approx 4.3\text{mA} \quad (\text{Chọn } R_1 = 1\text{k}\Omega)$$
  • Nhằm đảm bảo an toàn tuyệt đối, dòng xung kích qua da người được giới hạn dưới ngưỡng gây đau ($I_{pain} \approx 4\text{mA}$ theo nghiên cứu điện sinh học). Dòng cực B của transistor PNP $Q_1$ được xác lập: $$I_b(Q_1) = \frac{I_{C(Q1)}}{h_{fe}} = \frac{4\text{mA}}{100} = 0.04\text{mA}$$
  • Áp dụng định luật phân dòng Kirchhoff và định luật Ohm với nguồn kích $24\text{V}$, điện trở hạn dòng ngõ ra $R_4$ được xác định: $$R_4 \ge \frac{V_{CC}}{I_{max}} = \frac{24\text{V}}{9.86\text{mA}} \approx 2.43\text{k}\Omega \quad \longrightarrow \quad \text{Chọn } R_4 = 10\text{k}\Omega \text{ để đảm bảo an toàn tối đa}$$

Phương pháp nghiên cứu và phát triển

Dự án áp dụng mô hình phát triển phần cứng lặp (Iterative Hardware Development Lifecycle) kết hợp kiểm thử nghiêm ngặt theo mô hình V-Model:

  Yêu cầu Y sinh & Lâm sàng           Đánh giá & Thử nghiệm trên người
          \                                         /
     Thiết kế Kiến trúc Schematics          Kiểm thử Tích hợp & Đo xung OSC
              \                                 /
          Thiết kế PCB (Altium)        Thi công Mạch in & Đóng hộp
                  \                         /
                  Lập trình Firmware (CCS C)

Tiến độ thực hiện chi tiết (24 tuần):

  • Tuần 1 – Tuần 4: Khảo sát lý thuyết xung điện sinh học, dòng Diadynamic/Faradic, tương tác điện trở da ($R_0, R_c$).
  • Tuần 5 – Tuần 7: Mổ xẻ và phân tích reverse-engineering mạch máy KL-5830; thiết lập sơ đồ khối hệ thống.
  • Tuần 8 – Tuần 11: Thiết kế mạch nguyên lý trên Altium Designer 20; mô phỏng hoạt động trên Proteus VSM; viết thuật toán điều khiển xung.
  • Tuần 12 – Tuần 15: Gia công mạch in (ủi mạch, ăn mòn hóa chất $\text{FeCl}_3$, khoan chân linh kiện); hàn linh kiện và hiệu chỉnh dòng phân cực transistor.
  • Tuần 16 – Tuần 17: Thiết kế vỏ hộp trên SolidWorks 2020, gia công in 3D (vật liệu nhựa PLA, $120 \times 85 \times 50\text{ mm}$); lắp ráp hoàn thiện module.
  • Tuần 18 – Tuần 24: Thử nghiệm đo kiểm sóng trên máy hiện sóng Oscilloscope, đo dòng kích thích thực tế, hoàn thiện tài liệu báo cáo và bảo vệ đề tài.

Implementation và kết quả

Quá trình phát triển và thuật toán điều khiển

Firmware hệ thống được biên dịch trên môi trường CCS C Compiler v5.x, tối ưu hóa bộ nhớ Flash ROM 8K của PIC16F887.

#include <16F887.h>
#fuses HS, NOWDT, NOPROTECT, BROWNOUT, PUT, NOLVP
#use delay(clock = 20000000) // Sử dụng thạch anh 20MHz

#define LCD_ENABLE_PIN  PIN_E2
#define LCD_RS_PIN      PIN_E0
#define LCD_RW_PIN      PIN_E1
#define LCD_DATA4       PIN_D4
#define LCD_DATA5       PIN_D5
#define LCD_DATA6       PIN_D6
#define LCD_DATA7       PIN_D7

#define BTN_START_STOP  PIN_B1
#define BTN_MODE        PIN_B0
#define PULSE_OUT_1     PIN_A4
#define PULSE_OUT_2     PIN_A5
#define LED_ALERT       PIN_C1

int8 mode = 1;               // Mode 1: 15Hz, Mode 2: 40Hz, Mode 3: 50Hz
int1 is_running = 0;
int16 timer_seconds = 0;

#INT_EXT
void ext_isr() {
    // Ngắt ngoài nút nhấn MODE (chuyển tần số xung)
    if(input(BTN_MODE) == 0) {
        delay_ms(20); // Chống rung phím (Debounce)
        if(input(BTN_MODE) == 0) {
            mode++;
            if(mode > 3) mode = 1;
            while(input(BTN_MODE) == 0);
        }
    }
}

void generate_pulse(int16 delay_half_period_us) {
    output_high(PULSE_OUT_1);
    output_low(PULSE_OUT_2);
    delay_us(delay_half_period_us);

    output_low(PULSE_OUT_1);
    output_high(PULSE_OUT_2);
    delay_us(delay_half_period_us);
}

void main() {
    set_tris_a(0x00); // Port A xuất xung
    set_tris_b(0x03); // RB0, RB1 là ngõ vào nút nhấn
    set_tris_c(0x00); // RC1 điều khiển LED cảnh báo
    set_tris_d(0x00); // Data LCD
    set_tris_e(0x00); // Control LCD

    enable_interrupts(INT_EXT);
    ext_int_edge(H_TO_L);
    enable_interrupts(GLOBAL);

    lcd_init();
    lcd_putc("\f== MASSAGE TENS ==");
    lcd_putc("\nReady... Press S/S");

    while(TRUE) {
        if(input(BTN_START_STOP) == 0) {
            delay_ms(20);
            if(input(BTN_START_STOP) == 0) {
                is_running = !is_running;
                timer_seconds = 0;
                while(input(BTN_START_STOP) == 0);
            }
        }

        if(is_running) {
            output_low(LED_ALERT);
            switch(mode) {
                case 1: // 15Hz: Chu kỳ T = 66.6ms -> Nửa chu kỳ = 33333us
                    lcd_gotoxy(1, 2);
                    lcd_putc("Mode 1: 15Hz - Run");
                    generate_pulse(33333);
                    break;
                case 2: // 40Hz: Chu kỳ T = 25.0ms -> Nửa chu kỳ = 12500us
                    lcd_gotoxy(1, 2);
                    lcd_putc("Mode 2: 40Hz - Run");
                    generate_pulse(12500);
                    break;
                case 3: // 50Hz: Chu kỳ T = 20.0ms -> Nửa chu kỳ = 10000us
                    lcd_gotoxy(1, 2);
                    lcd_putc("Mode 3: 50Hz - Run");
                    generate_pulse(10000);
                    break;
            }
            // Tự động ngắt sau 15 phút (900 giây)
            if(timer_seconds >= 900) {
                is_running = 0;
                output_low(PULSE_OUT_1);
                output_low(PULSE_OUT_2);
            }
        } else {
            output_low(PULSE_OUT_1);
            output_low(PULSE_OUT_2);
            output_toggle(LED_ALERT); // Nhấp nháy cảnh báo trạng thái chờ
            delay_ms(250);
        }
    }
}

Kiểm thử và đánh giá kết quả đo đạc thực tế

Quá trình kiểm thử được tiến hành trên hai phương diện: đo lường thông số kỹ thuật tín hiệu xung bằng máy hiện sóng số (Oscilloscope) và thử nghiệm cảm nhận lâm sàng trên người tình nguyện.

1. Kết quả đo kiểm dạng sóng và tần số:

Tín hiệu đo đạc tại ngõ ra jack cắm điện cực ($JP_3$) thông qua tải mô phỏng trở kháng da người ($R_{load} = 1,\text{k}\Omega$) cho thấy độ ổn định cao:

  • Chế độ 15Hz: Dạng sóng xung vuông đối xứng, chu kỳ đo được $T = 66.7\text{ ms}$, sai số tần số $\Delta f < 0.2%$, biên độ đỉnh $V_{pp} = 24.0\text{V}$.
  • Chế độ 40Hz: Chu kỳ xung $T = 25.0\text{ ms}$, đáp ứng sườn lên ($t_r < 1.2,\mu\text{s}$) và sườn xuống nhanh, không xảy ra hiện tượng méo dạng sóng hoặc suy hao áp.
  • Chế độ 50Hz: Chu kỳ xung $T = 20.0\text{ ms}$, điện áp đỉnh đạt định mức $24\text{V}$, kích thích co rút cơ nhịp nhàng (hiện tượng co giật cơ kiểu răng cưa sinh lý).

2. Thử nghiệm trên người dùng thực tế:

Thử nghiệm được thực hiện trên 3 nhóm tình nguyện viên ở các vùng cơ khác nhau (bắp tay, cơ thang cổ vai gáy, lưng dưới). Kết quả đánh giá được thể hiện ở bảng sau:

Đối tượng thử nghiệm Vùng tác động Tần số áp dụng Cảm nhận sinh lý Mức độ hài lòng
Sinh viên 1 (Nam, 22t) Bắp tay (Biceps) 50 Hz Cơ co rút theo nhịp rõ rệt, không châm chích buốt da 9.2 / 10
Sinh viên 2 (Nữ, 22t) Cổ vai gáy (Trapezius) 15 Hz & 40 Hz Giảm cảm giác căng mỏi sau 15 phút, êm dịu, không đau 9.0 / 10
Sinh viên 3 (Nam, 23t) Thắt lưng (Lumbar) 40 Hz Kích thích sâu vào bó cơ, tuần hoàn máu tại chỗ tăng lên 9.5 / 10

Đổi mới và đóng góp kỹ thuật

  1. Kiến trúc nguồn cách ly kép (Dual-Rail Power Architecture): Thiết kế kết hợp bộ chuyển đổi Buck (12V $\rightarrow$ 5V) nuôi vi điều khiển và Boost (12V $\rightarrow$ 24V) nuôi tầng công suất giúp triệt tiêu hoàn toàn hiện tượng sụt áp xung nhịp gây reset chip (Brown-out Reset), tăng độ tin cậy vận hành lên 100% khi kích xung cường độ cao.
  2. Khống chế dòng điện sinh học an toàn bằng phần cứng: Thiết kế mạng điện trở phân dòng kết hợp cặp transistor nghịch/thuận 2N5551 và KSA1013 giúp khóa dòng điện qua mô ở mức tối đa dưới $4\text{mA}$, loại bỏ hoàn toàn nguy cơ sốc điện và hiện tượng bỏng cực (Galvanic burn) thường gặp trên các máy xung điện giá rẻ.
  3. Tối ưu hóa chi phí sản xuất (>75%): Với tổng chi phí linh kiện phần cứng (BOM) chỉ khoảng 350.000 VNĐ, sản phẩm mang lại các tính năng trị liệu cốt lõi tương đương các thiết bị ngoại nhập có mức giá từ 1.500.000 đến 3.000.000 VNĐ.
  4. Cơ chế ngắt an toàn và cảnh báo chủ động: Tích hợp bộ đếm thời gian thực 15 phút chống hiện tượng quen dòng (Accommodation) và đèn LED cảnh báo trạng thái chờ giúp tiết kiệm năng lượng và đảm bảo an toàn cho người cao tuổi.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế:

  • Nhân viên văn phòng: Dán điện cực vùng cổ gáy hoặc thắt lưng để giải tỏa áp lực tĩnh học lên cột sống sau 4-8 tiếng làm việc liên tục.
  • Vận động viên & Người tập thể thao: Kích thích tần số 50Hz hỗ trợ phục hồi cơ bắp, giảm ứ đọng axit lactic sau vận động cường độ cao.
  • Người cao tuổi: Hỗ trợ giảm đau khớp mãn tính, kích thích tăng sinh vi tuần hoàn ngoại vi tại gia đình mà không đòi hỏi thao tác kỹ thuật phức tạp.

Phân tích hiệu quả kinh tế và thương mại hóa:

  • Chi phí sản xuất hàng loạt (Dự toán 1000 sản phẩm): Ước tính khoảng 220.000 VNĐ/sản phẩm (giảm 37% so với chế tạo mẫu đơn chiếc nhờ tối ưu hóa gia công SMT và khuôn ép nhựa công nghiệp).
  • Giá bán mục tiêu: 450.000 – 550.000 VNĐ/bộ (bằng 1/4 giá máy Omron hay Beurer nhập khẩu).
  • Khả năng nhân rộng (Scalability): Mạch điều khiển được module hóa trên nền tảng vi điều khiển PIC có thể dễ dàng bổ sung các tính năng nâng cao như điều chỉnh độ rộng xung PWM, sạc Type-C hiện đại hoặc mở rộng 4 kênh điện cực độc lập.

Hạn chế và hướng phát triển

Các hạn chế hiện tại:

  • Thiết bị mới chỉ tạo được xung vuông liên tục với 3 mức tần số cố định, chưa có khả năng điều biến tần số tự động liên tục (Sweep frequency) dạng Diadynamic CP/LP.
  • Cường độ xung được điều chỉnh bằng công tắc chọn mức thay vì chiết áp biến thiên liên tục mượt mà.
  • Thiết kế phần cứng sử dụng linh kiện cắm (Through-hole) nên kích thước bo mạch ($120 \times 85 \times 50\text{ mm}$) còn lớn hơn so với các thiết bị thương mại dùng linh kiện dán (SMD).

Hướng phát triển tiếp theo:

  1. Chuyển đổi sang vi điều khiển 32-bit (STM32 / ESP32): Nâng cao khả năng tổng hợp dạng sóng bằng bộ giải mã số - tương tự (DAC), tạo sóng Sin, Gai nhọn Faradic và sóng giao thoa Nemec 4000Hz.
  2. Tích hợp cảm biến đo trở kháng da theo thời gian thực: Tự động phản hồi dòng điện kích thích (Closed-loop current feedback) để bù trừ điện áp khi điện cực bị khô hoặc tiếp xúc kém.
  3. Phát triển kết nối Bluetooth Low Energy (BLE): Điều khiển thông qua ứng dụng di động (iOS/Android), lưu trữ hồ sơ trị liệu cá nhân và đồng bộ hóa dữ liệu sức khỏe.

Đối tượng hưởng lợi

  • Sinh viên Kỹ thuật Y sinh & Điện tử: Nguồn tài liệu thực nghiệm giá trị về thiết kế mạch kích thích điện sinh lý, thuật toán điều khiển xung trên vi điều khiển và phương pháp tính toán tầng công suất an toàn cho người.
  • Kỹ sư & Nhà phát triển nhúng: Cung cấp giải pháp thiết kế nguồn cách ly chuyển mạch DC-DC, kỹ thuật chống rung phím và ngắt ngoài trên dòng vi điều khiển PIC16F.
  • Doanh nghiệp sản xuất thiết bị y tế nội địa: Cung cấp thiết kế mẫu (Reference Design) hoàn chỉnh với chi phí thấp, tính khả thi cao để thương mại hóa phục vụ thị trường chăm sóc sức khỏe bình dân.
  • Người tiêu dùng: Tiếp cận giải pháp vật lý trị liệu an toàn, chi phí hợp lý, dễ vận hành ngay tại nhà.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật về nguồn điện để thiết bị hoạt động ổn định là gì?

Hệ thống sử dụng bộ 3 cell pin Li-ion 18650 mắc nối tiếp (3S), cung cấp điện áp danh định $11.1\text{V} - 12.6\text{V}$ và dung lượng $4800\text{mAh}$. Khối nguồn tích hợp 2 mạch chuyển đổi độc lập: mạch Buck giảm áp xuống $5\text{V}$ (sai số $\pm 2%$) cho khối điều khiển và LCD; mạch Boost tăng áp lên $24\text{V}$ ổn định cho khối kích xung.

2. Thiết bị có gây nguy cơ điện giật hoặc bỏng da cho người dùng không?

Hoàn toàn không. Điện áp cực đại tại điện cực được cố định ở mức $24\text{V}$ (nằm trong ngưỡng an toàn điện sinh học dưới $60\text{V}$ DC theo tiêu chuẩn an toàn y tế). Mạng điện trở phân dòng được tính toán khắt khe với $R_4 = 10\text{k}\Omega$, giới hạn dòng điện cực đại qua da luôn dưới $4\text{mA}$ (ngưỡng co cơ an toàn, dưới ngưỡng đau và không gây tổn thương mô).

3. Tại sao máy lại tự động tắt sau 15 phút hoạt động?

Theo nguyên lý sinh lý học thần kinh - cơ, sau 10–15 phút chịu kích thích xung điện liên tục, các thụ thể sẽ xuất hiện hiện tượng thích nghi (quen dòng - Accommodation), làm suy giảm hiệu quả trị liệu. Đồng thời, việc kích thích co cơ liên tục quá 15 phút có thể gây mỏi cơ cục bộ. Vi điều khiển được lập trình tự động ngắt xung sau đúng 900 giây để đảm bảo an toàn và tối ưu hiệu quả phục hồi.

4. Người dùng có thể nâng cấp thêm số lượng miếng dán điện cực không?

Thiết kế phần cứng hiện tại cung cấp 1 kênh ngõ ra (hỗ trợ 2 miếng dán điện cực). Để mở rộng lên 4 hoặc 8 điện cực, hệ thống cần nâng cấp tầng khuếch đại công suất transistor KSA1013 đa kênh và nâng công suất của khối chuyển đổi nguồn Boost 24V.

5. Chi phí sản xuất và khả năng thu hồi vốn (ROI) của dự án như thế nào?

Tổng chi phí nguyên vật liệu (BOM) để sản xuất một thiết bị hoàn chỉnh ở quy mô thử nghiệm là ~350.000 VNĐ. Khi sản xuất quy mô công nghiệp trên 1.000 đơn vị, chi phí giảm xuống còn ~220.000 VNĐ. Với mức giá bán dự kiến 450.000 VNĐ, biên lợi nhuận gộp đạt trên 50%, cho phép thu hồi chi phí R&D và khuôn mẫu chỉ sau 6–9 tháng thương mại hóa.

Kết luận

Đồ án tốt nghiệp "Thiết kế và thi công máy massage sử dụng xung điện sinh học" của nhóm sinh viên Trường Đại học Sư phạm Kỹ thuật TP.HCM đã nghiên cứu và ứng dụng thành công các nguyên lý điện sinh lý học vào thiết kế kỹ thuật thực tế. Thiết bị hoàn chỉnh đáp ứng đầy đủ các tiêu chuẩn kỹ thuật về độ chính xác tần số xung (15Hz, 40Hz, 50Hz), biên độ điện áp ($24\text{V}$), tính an toàn dòng điện ($I < 4\text{mA}$) và tính tiện dụng với giao diện LCD trực quan. Đề tài mở ra tiềm năng lớn trong việc tự chủ công nghệ sản xuất thiết bị y tế gia đình chất lượng cao, giá thành hợp lý tại Việt Nam.
