Bối cảnh và vấn đề nghiên cứu

Trong quy trình công nghệ chế tạo máy, nguyên công mài và đánh bóng đóng vai trò quan trọng đối với các chi tiết sau gia công thô hoặc qua xử lý nhiệt luyện nhằm đạt độ chính xác kích thước, độ phẳng và độ bóng bề mặt theo yêu cầu kỹ thuật. Số lượng thiết bị mài trong các phân xưởng cơ khí thường chiếm tỷ trọng lớn (nhiều nơi vượt quá 30% tổng số máy cắt gọt kim loại). Tuy nhiên, các phương pháp gia công mài truyền thống tồn tại nhiều nhược điểm: máy mài hai đá cố định hoặc máy mài cầm tay tiềm ẩn nguy cơ mất an toàn lao động (văng bắn mảnh vụn, bỏng do ma sát nhiệt), năng suất hạn chế, chất lượng bề mặt không đồng đều và khó kiểm soát góc mài. Trong khi đó, các dòng máy mài phẳng, máy mài vô tâm công nghiệp hoặc thiết bị nhập khẩu từ nước ngoài có giá thành cao, kết cấu cồng kềnh, khó vận chuyển và chưa thực sự phù hợp với điều kiện tài chính cũng như quy mô sản xuất vừa và nhỏ trong nước.

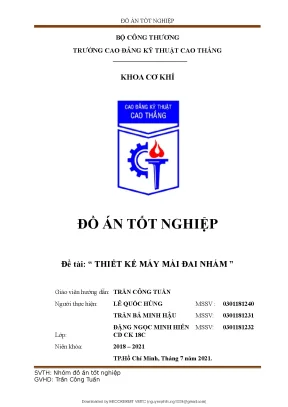

Xuất phát từ thực tiễn trên, đề tài “Thiết kế máy mài đai nhám” được nhóm sinh viên ngành Cơ khí chế tạo máy, Trường Cao đẳng Kỹ thuật Cao Thắng thực hiện nhằm nghiên cứu, tính toán và chế tạo một mô hình máy mài sử dụng dây đai nhám vòng có tính linh hoạt cao, kết cấu gọn nhẹ, đảm bảo độ an toàn và tối ưu hóa chi phí chế tạo.

Nhiệm vụ và mục tiêu nghiên cứu của đề tài bao gồm:

  1. Tổng quan hóa các phương pháp mài, đánh bóng kim loại và khảo sát các dạng máy mài hiện hành trên thị trường trong và ngoài nước.
  2. Phân tích các ưu, nhược điểm của cơ cấu mài đai nhám để lựa chọn phương án thiết kế động học và kết cấu phù hợp.
  3. Tính toán các thông số động học, lực cắt, công suất dẫn động và thiết kế các chi tiết máy điển hình (bộ truyền đai, trục, ổ lăn, khớp nối, cơ cấu căng đai tự động).
  4. Thiết lập quy trình công nghệ lắp ráp máy và xây dựng tài liệu hướng dẫn vận hành, bảo dưỡng an toàn.
  • Đối tượng nghiên cứu: Hệ thống máy mài đai nhám vòng 4 trục rulô (1 quả lô dẫn và 3 quả lô bị dẫn) dẫn động bằng động cơ điện, tích hợp cơ cấu tự động căng đai bằng piston thủy lực (phuộc) và bàn gá điều chỉnh góc nghiêng.
  • Phạm vi nghiên cứu:
    • Không gian: Ứng dụng gia công mài phẳng, mài góc, đánh bóng ống, chi tiết kim loại (thép cacbon, thép không gỉ/inox, nhôm, đồng), tẩy bavia, tẩy gỉ cho các cơ sở gia công cơ khí vừa và nhỏ.
    • Thời gian thực hiện: Niên khóa 2018 – 2021 (nghiệm thu tháng 7 năm 2021).

Cơ sở lý thuyết và phương pháp tính toán

Đề tài áp dụng các nguyên lý cơ bản của kỹ thuật cắt gọt kim loại, lý thuyết truyền động cơ khí và phương pháp tính toán thiết kế chi tiết máy:

  • Khung lý thuyết về quá trình mài mòn và đánh bóng: Bản chất quá trình mài là quá trình cắt gọt kim loại lớp mỏng bằng vô số hạt mài vi mô đóng vai trò như các lưỡi cắt đơn lẻ có góc cào âm lớn. Cấu tạo của đai nhám vòng được phân tích gồm 3 thành phần: hạt mài (Grain: Ceramic, Silicon Carbide, Green Silicon Carbide, Aluminum Oxide, Garnet...), chất kết dính (Bonding: Resin Bond, Glue Bond, Zinc Stearate) và nền đai nhám (Backing: Giấy tổng hợp, Vải Jeans, Vải Twill). Cấp độ nhám được xác định từ thô đến siêu mịn ($P12 \div P1400$), tương ứng kích thước hạt từ $1815,\mu\text{m}$ đến dưới $58,\mu\text{m}$.
  • Phương pháp tính toán động học và động lực học:
    • Vận tốc dài của đai mài được xác định qua công thức: $$v = \frac{\pi \cdot D \cdot n}{60 \cdot 1000} \quad (\text{m/s})$$ Trong đó $D$ là đường kính bánh dẫn (mm), $n$ là số vòng quay (vòng/phút).
    • Lực cắt tiếp tuyến $P_z$ và lực hướng kính $P_y$: $$P_z = \frac{102 \cdot N}{v}, \quad P_y \approx (1 \div 3)P_z$$
    • Tính toán kiểm nghiệm độ bền trục theo tải trọng uốn, kiểm nghiệm ứng suất xoắn cho phép $[\tau] = 15 \div 30\text{ MPa}$, giới hạn bền $\sigma_b = 600\text{ MPa}$, giới hạn chảy $\sigma_{ch} = 340\text{ MPa}$ của thép C45 tôi cải thiện.
  • Nguồn dữ liệu và tài liệu tra cứu: Sử dụng các bảng tra thông số chế độ cắt kim loại, tiêu chuẩn bộ truyền đai cơ khí, sổ tay thiết kế chi tiết máy và tài liệu kỹ thuật về hạt mài công nghiệp.

Thiết kế và triển khai kỹ thuật của hệ thống

Trên cơ sở phân tích động lực học, hệ thống máy mài đai nhám được thiết kế với các thông số và giải pháp kết cấu cụ thể:

1. Bố trí động học và thông số truyền động

Hệ thống sử dụng cơ cấu 4 quả lô để dẫn động và dẫn hướng dây đai nhám, bao gồm 1 lô dẫn chủ động và 3 lô bị dẫn:

  • Lô dẫn (Trục 1): Đường kính $D_1 = 195\text{ mm}$, chế tạo bằng hợp kim nhôm nhằm giảm khối lượng quay và quán tính, nối trực tiếp với động cơ qua khớp nối cứng.
  • Các lô bị dẫn (Trục 2, 3, 4): Bao gồm 1 lô dẫn hướng đường kính $D_2 = 92\text{ mm}$ và 2 con lăn tạo mặt phẳng mài đường kính $D_{3,4} = 54\text{ mm}$. Các trục 2, 3, 4 là trục tĩnh (không quay, mômen xoắn $T = 0$), lắp với con lăn qua ổ lăn đỡ.
  • Cơ cấu căng đai: Sử dụng 1 xi lanh/piston thủy lực (dạng phuộc nhún) tác động trực tiếp lên cụm đỡ lô bị dẫn, cho phép tự động triệt tiêu độ chùng của đai trong quá trình mài, hỗ trợ dải điều chỉnh chiều dài đai từ $1450\text{ mm}$ đến $2000\text{ mm}$.
  • Bàn gá phôi: Tích hợp thước chia độ cho phép điều chỉnh góc nghiêng bề mặt gia công lên đến $120^\circ$.
Thông số kỹ thuật Giá trị thiết kế Đơn vị
Động cơ điện Công suất $P = 0{,}75$ ($1\text{ HP}$); Tốc độ $n = 2800$ $\text{kW}$ / vòng/phút
Công suất cắt có ích $N = 0{,}5$ $\text{kW}$
Công suất tại quả lô dẫn $P_{ql} = 0{,}54$ (Hiệu suất truyền động $\eta = 0{,}9217$) $\text{kW}$
Tốc độ quay của con lăn dẫn $n_{cl} = 2449$ vòng/phút
Vận tốc dài của dây đai nhám ($v$) $25$ (Phù hợp dải làm việc tiêu chuẩn $15 \div 35$) $\text{m/s}$
Kích thước đai nhám lựa chọn $2 \times 75 \times 2000$ (Dày $\times$ Rộng $\times$ Dài) $\text{mm}$
Lực cắt tiếp tuyến ($P_z$) $20$ ($2{,}04\text{ kG}$) $\text{N}$
Lực hướng kính ($P_y$) $40$ ($P_y = 2 P_z$) $\text{N}$
Lực vòng trên bộ truyền ($F_t$) $22{,}8$ $\text{N}$
Lực căng đai ban đầu ($F_0$) $75$ $\text{N}$
Hệ số tải trọng động ($K_d$) $1{,}25$ —
Ứng suất cho phép của đai $[\sigma_F]$ $2{,}3$ $\text{MPa}$
Mômen xoắn tính toán trục động cơ $T_{tt} = 2526$ ($k = 1{,}2$; $T_{danh_nghia} = 2105$) $\text{N}\cdot\text{mm}$

2. Lựa chọn vật liệu chế tạo chi tiết máy

  • Khung máy và giá đỡ: Sử dụng thép thanh rỗng dạng hộp nhằm triệt tiêu rung động phát sinh, tăng độ cứng vững và tối ưu hóa tổng trọng lượng.
  • Trục truyền động: Thép kết cấu carbon chất lượng cao C45 tôi cải thiện, đạt độ cứng $200\text{ HB}$, giới hạn bền $\sigma_b = 600\text{ MPa}$, giới hạn chảy $\sigma_{ch} = 340\text{ MPa}$.
  • Con lăn/Rulô: Chế tạo từ hợp kim nhôm gia công chính xác, bề mặt nhẵn bóng.
  • Phương pháp liên kết: Kết hợp linh hoạt giữa mối ghép hàn cho các kết cấu khung cố định và mối ghép then, bu lông - đai ốc tiêu chuẩn cho các cụm chi tiết tháo lắp, tạo thuận lợi cho công tác hiệu chỉnh, bảo trì và thay thế.

Nội dung chính theo từng chương

Chương 1: Khái quát chung về máy và xu thế công nghệ

Chương này tổng thuật toàn diện nhu cầu thực tiễn của ngành cơ khí đối với nguyên công mài và hoàn thiện bề mặt kim loại. Tác giả tiến hành phân loại và so sánh các phương pháp mài thông dụng: mài tròn ngoài (có tâm và không tâm), mài phẳng và mài hai đá. Đồng thời, chương 1 trình bày tổng quan về công nghệ đánh bóng kim loại (đánh bóng cơ học, đánh bóng hóa học, đánh bóng điện hóa, đánh bóng rung, đánh bóng ống tròn vô tâm).

Nội dung khảo sát chỉ ra rằng các thiết bị mài tự động hiện đại đa phần phải nhập khẩu với giá thành cao, trong khi phương pháp mài thủ công lại cho năng suất thấp và chất lượng không ổn định. Từ đó, tác giả phân tích bảng khuyến nghị dải vận tốc cắt theo từng loại vật liệu:

Vật liệu gia công Dải vận tốc đai đề nghị (sfpm) Tương đương (m/s)
Thép cacbon $4000 \div 7000$ $20 \div 35$
Thép không gỉ (Inox) $3000 \div 5000$ $15 \div 25$
Nhôm $4000 \div 7000$ $20 \div 35$
Titan $1500 \div 2500$ $7{,}5 \div 12{,}5$
Hợp kim đồng $5000 \div 7000$ $25 \div 35$
Gang $2000 \div 5000$ $10 \div 25$

Chương 1 kết luận bằng việc xác định mục tiêu kinh tế - kỹ thuật: thiết kế máy mài đai nhám vòng $v = 25\text{ m/s}$ đáp ứng khả năng gia công thép nguội, inox, nhôm, đồng, làm việc được trong cả môi trường khô lẫn ướt với chi phí thấp.

Chương 2: Phân tích, thiết kế máy và các chi tiết máy điển hình

Chương 2 đi sâu vào việc phân tích ưu điểm, nhược điểm của dòng máy mài đai nhám và xác lập sơ đồ nguyên lý hoạt động tổng thể.

Tác giả phân tích so sánh ba phương án căng đai: căng đai thủ công bằng tay, căng đai khí nén/thủy lực và căng đai tự động bằng lò xo. Phương án sử dụng piston thủy lực (phuộc) được lựa chọn nhờ khả năng duy trì lực căng ổn định, cấu tạo sẵn có trên thị trường, giảm thao tác điều chỉnh thủ công cho thợ vận hành. Việc bố trí 4 quả lô (1 lô dẫn $\varnothing 195$, 1 lô bị dẫn $\varnothing 92$, 2 con lăn $\varnothing 54$) được chứng minh là tối ưu: giúp rút ngắn khoảng cách giữa các gối đỡ, chống chùng đai khi chịu lực tì đè lớn, tăng góc ôm và mở rộng diện tích bề mặt mài phẳng. Chương này cũng phân tích việc lựa chọn mối nối ren (bu lông - đai ốc) thay vì hàn cứng toàn bộ để phục vụ việc căn chỉnh và tháo rời khi vận chuyển.

Chương 3: Tính toán thiết kế máy mài đai nhám

Nội dung chương 3 tập trung vào chuỗi tính toán kỹ thuật:

  1. Tính toán động lực học: Xác định chiều sâu cắt hạt mài $t \approx (0{,}2 \div 0{,}4) \times d_{hat}$. Với cỡ hạt trung bình $P50$ ($d_{hat} = 336,\mu\text{m}$), chiều sâu cắt thực tế $t \approx 0{,}1\text{ mm}$, vận tốc cấp phôi $V_{ph} = 6\text{ m/phút}$, chiều rộng bề mặt mài $B = 75\text{ mm}$, công suất cắt có ích tính được $N = 0{,}5\text{ kW}$.
  2. Chọn động cơ: Tính toán công suất dẫn động qua hiệu suất bộ truyền ($\eta = 0{,}9217$), công suất cần thiết $P_{ct} = 0{,}54\text{ kW}$. Lựa chọn động cơ điện tiêu chuẩn $1\text{ HP}$ ($0{,}75\text{ kW}$), tốc độ $n = 2800\text{ vòng/phút}$.
  3. Thiết kế bộ truyền đai nhám: Chọn kích thước đai tiêu chuẩn $2 \times 75 \times 2000\text{ mm}$, tính toán lực vòng $F_t = 22{,}8\text{ N}$, lực căng $F_0 = 75\text{ N}$, kiểm tra ứng suất kéo tĩnh đảm bảo nhỏ hơn $[\sigma_F] = 2{,}3\text{ MPa}$.
  4. Tính toán trục và then: Tính toán đường kính trục chủ động (Trục 1) và các trục tĩnh (Trục 2, 3, 4). Chọn vật liệu thép C45, đường kính trục tính toán sơ bộ qua mômen xoắn $T_{tt} = 2526\text{ N}\cdot\text{mm}$, kiểm nghiệm hệ số an toàn $k = 2{,}5 \div 3$, xác định đường kính ngõng trục và chọn ổ lăn đỡ tương ứng.

Chương 4: Quy trình công nghệ lắp ráp máy

Trình bày hệ thống bản vẽ chi tiết gia công và bản vẽ lắp ráp tổng thể của cụm máy mài đai nhám. Thiết lập thứ tự công nghệ lắp ráp từng cụm chi tiết: lắp khung đế, cố định động cơ, lắp khớp nối cứng, định vị các trục con lăn tĩnh, tích hợp cụm piston căng đai thủy lực, lắp bàn đỡ phôi cùng cơ cấu điều chỉnh góc nghiêng và luồn dây đai nhám vào các rulô.

Chương 5: Hướng dẫn sử dụng và bảo dưỡng máy

Chương 5 cung cấp các quy định kỹ thuật về vận hành và an toàn lao động:

  • Quy trình gia công: Trình tự kiểm tra độ căng đai, kiểm tra nguồn điện, điều chỉnh góc nghiêng bàn gá theo góc mài thiết kế, khởi động không tải trước khi tì phôi vào đai mài.
  • Kết thúc gia công: Trình tự ngắt nguồn điện, chờ động cơ dừng hẳn, vệ sinh bụi kim loại và mạt mài trên bề mặt máy và rãnh trượt.
  • Bảo dưỡng và an toàn: Định kỳ kiểm tra độ mòn của dây đai nhám (tuổi thọ trung bình khoảng 100 sản phẩm/sợi đai), bôi trơn các ổ lăn, kiểm tra hành trình nén của piston thủy lực và trang bị đầy đủ kính bảo hộ, găng tay khi vận hành.

Kết quả và đóng góp

Đồ án đã giải quyết hoàn chỉnh bài toán thiết kế cơ khí từ lý thuyết đến mô hình cụ thể với các kết quả định lượng:

  • Thiết kế hoàn chỉnh kết cấu máy mài đai nhám vòng 4 trục với các thông số làm việc chuẩn xác: vận tốc dài đai $v = 25\text{ m/s}$, công suất động cơ $0{,}75\text{ kW}$ ($1\text{ HP}$), tốc độ quay $2800\text{ vòng/phút}$, đường kính bánh dẫn $195\text{ mm}$, đáp ứng dải gia công cho thép carbon, inox, nhôm và đồng.
  • Ứng dụng thành công cơ cấu căng đai tự động bằng piston thủy lực (phuộc), giúp lực căng ban đầu luôn duy trì ổn định ($F_0 = 75\text{ N}$), khắc phục hiện tượng trượt đai hoặc chùng đai khi chịu lực tì đè lớn.
  • Bàn gá phôi tích hợp cơ cấu xoay chia độ linh hoạt cho phép mài góc nghiêng lên đến $120^\circ$, phục vụ việc mài ghép góc chữ T hoặc các mối hàn ống phức tạp.
  • Tối ưu hóa khối lượng thiết bị nhờ việc sử dụng thép hộp rỗng làm khung và hợp kim nhôm chế tạo 4 quả lô, giúp giảm chi phí vật tư và tạo điều kiện vận chuyển dễ dàng so với các máy mài công nghiệp cố định.

Hạn chế và hướng nghiên cứu tiếp

Dựa trên các phân tích kỹ thuật mà nhóm tác giả đã chỉ ra trong văn bản đồ án, hệ thống còn một số hạn chế:

  • Tiếng ồn khi làm việc: Vận tốc đai cao ($25\text{ m/s}$) kết hợp với ma sát hạt mài và chuyển động của cụm 4 quả lô phát sinh độ ồn tương đối lớn trong không gian làm việc.
  • Độ bền đai mài: Tuổi thọ của sợi đai nhám còn giới hạn (trung bình khoảng 100 sản phẩm/sợi đai tùy thuộc vào độ cứng vật liệu gia công).
  • Hệ thống che chắn và thu hồi bụi: Kết cấu máy còn ở dạng khung hở, chưa tích hợp cụm chụp hút bụi mạt kim loại và hạt mài chuyên dụng.
  • Hướng phát triển: Nghiên cứu lắp đặt vỏ che cách âm, bổ sung hệ thống hút bụi ly tâm hoặc màng lọc bụi kim loại cục bộ nhằm cải thiện điều kiện an toàn môi trường lao động; thử nghiệm các loại đai mài hạt gốm (Ceramic) cao cấp nhằm gia tăng tuổi thọ làm việc của đai.

Giá trị tham khảo

Tài liệu đồ án là nguồn tư liệu thực tế đối với:

  • Sinh viên ngành Cơ khí chế tạo máy, Cơ điện tử: Cung cấp phương pháp tính toán chi tiết động lực học máy mài, thiết kế bộ truyền đai nhám, tính toán bền trục và quy trình thiết kế máy công cụ cỡ nhỏ.
  • Các xưởng cơ khí tư nhân, cơ sở gia công kim hoàn, sản xuất đồ gia dụng: Bản vẽ và thông số kỹ thuật có thể dùng làm mẫu để tự chế tạo máy mài đai nhám đa năng phục vụ đánh bóng inox, làm sạch mối hàn và tẩy bavia với chi phí tiết kiệm.

Câu hỏi thường gặp

1. Vì sao máy mài đai trong đồ án lại sử dụng 4 quả lô thay vì cơ cấu 2 hoặc 3 quả lô thông thường?
Việc bố trí 4 quả lô (1 lô dẫn $\varnothing 195\text{ mm}$, 1 lô căng $\varnothing 92\text{ mm}$ và 2 lô tạo mặt phẳng $\varnothing 54\text{ mm}$) giúp chia nhỏ khoảng cách giữa các gối đỡ trên dây đai dài $2000\text{ mm}$, giữ cho đai không bị võng khi người thợ tì lực mạnh, đồng thời tạo ra một mặt phẳng mài tiếp xúc rộng rãi và ổn định.

2. Cơ cấu căng đai tự động trên máy hoạt động dựa trên nguyên lý nào?
Máy sử dụng 1 piston thủy lực (phuộc nhún) gắn trực tiếp với cụm trục lô bị dẫn. Lực đẩy liên tục của piston giúp tự động duy trì lực căng đai ban đầu $F_0 = 75\text{ N}$ mà không cần thợ vận hành phải dùng tay vặn ốc căn chỉnh thủ công, hỗ trợ chiều dài đai dao động từ $1450\text{ mm}$ đến $2000\text{ mm}$.

3. Vận tốc đai $v = 25\text{ m/s}$ được tính toán dựa trên cơ sở nào?
Vận tốc $25\text{ m/s}$ được xác định dựa trên kết quả thực nghiệm mài các vật liệu phổ thông (thép cacbon, inox, nhôm trong dải khuyến nghị $15 \div 35\text{ m/s}$). Với đường kính quả lô dẫn $D = 195\text{ mm}$ và tốc độ trục $n_{cl} = 2449\text{ vòng/phút}$, vận tốc đai đạt đúng giá trị thiết kế: $$v = \frac{\pi \cdot 195 \cdot 2449}{60 \cdot 1000} \approx 25\text{ m/s}$$

4. Máy có thể thực hiện mài và đánh bóng những dạng bề mặt nào?
Nhờ bàn đỡ có thể xoay chỉnh góc qua thước chia độ lên tới $120^\circ$ kết hợp với mặt phẳng tựa đai giữa hai con lăn $\varnothing 54\text{ mm}$, máy có thể mài phẳng chi tiết, mài góc chữ T, mài vát cạnh, tẩy bavia phôi đúc/dập và mài bóng bề mặt các loại ống kim loại, biển số, phụ tùng xe máy.

Kết luận

Đồ án tốt nghiệp “Thiết kế máy mài đai nhám” của nhóm sinh viên Trường Cao đẳng Kỹ thuật Cao Thắng đã giải quyết hoàn chỉnh nhiệm vụ tính toán, thiết kế động học và kết cấu cho một thiết bị mài mòn cơ khí đa năng. Thiết bị tích hợp thành công cơ cấu căng đai tự động bằng piston thủy lực, bàn gá xoay điều chỉnh góc $120^\circ$ và bộ truyền đai nhám kích thước $2 \times 75 \times 2000\text{ mm}$ vận hành ở tốc độ $25\text{ m/s}$ với động cơ $0{,}75\text{ kW}$. Kết quả nghiên cứu đáp ứng tốt yêu cầu gia công hoàn thiện bề mặt kim loại với kết cấu gọn nhẹ, tính linh hoạt cao và chi phí chế tạo phù hợp với thực tiễn sản xuất vừa và nhỏ.
