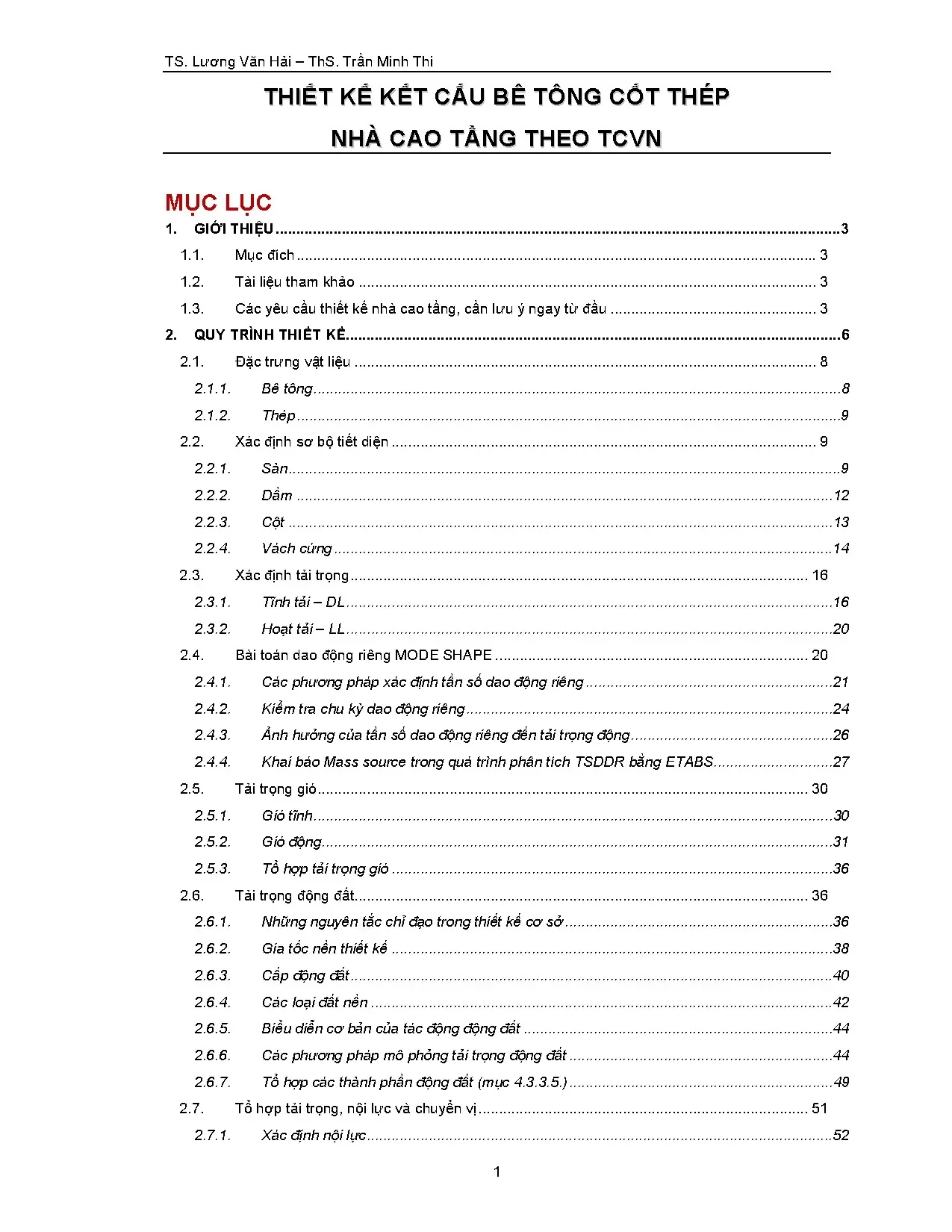

GIÁO TRÌNH THIẾT KẾ KẾT CẤU NHÀ CAO TẦNG BÊ TÔNG CỐT THÉP THEO TCVN

Tổng quan về giáo trình (250-300 từ)

Giáo trình "Thiết kế kết cấu bê tông cốt thép nhà cao tầng theo TCVN" do TS. Trần Minh Thi biên soạn là tài liệu học thuật chuyên khảo phục vụ học phần Thiết kế Nhà cao tầng và Kết cấu Bê tông cốt thép nâng cao trong chương trình đào tạo kỹ sư Xây dựng Dân dụng và Công nghiệp, cũng như học viên cao học ngành Kỹ thuật Xây dựng công trình.

Mục tiêu học tập của giáo trình là xây dựng quy trình thiết kế kết cấu công trình cao tầng bằng bê tông cốt thép (BTCT) hoàn chỉnh, có tính hệ thống và chuẩn hóa theo hệ thống Tiêu chuẩn Xây dựng Việt Nam (TCVN). Sau khi hoàn thành nội dung tài liệu, người học có khả năng xác định giải pháp kết cấu tổng thể, tính toán sơ bộ tiết diện cấu kiện, thiết lập và phân tích mô hình động lực học công trình trên các phần mềm chuyên ngành (như ETABS, SAP2000), xác định chính xác các thành phần tải trọng tĩnh, tải trọng gió động và động đất, đồng thời thực hiện kiểm tra các điều kiện an toàn về chuyển vị, độ cứng, dao động và khả năng chịu lực.

Cấu trúc giáo trình được xây dựng theo cách tiếp cận logic kỹ thuật: từ các nguyên tắc chỉ đạo ban đầu, đặc trưng cơ lý vật liệu, phương pháp xác định kích thước tiết diện sơ bộ, bài toán phân tích dao động riêng (Mode shape), đến việc chiết tính tải trọng động, tổ hợp nội lực và kiểm tra mô hình theo trạng thái giới hạn. Điểm đặc thù của tài liệu là sự kết hợp chặt chẽ giữa nền tảng lý thuyết động lực học công trình kinh điển thế giới với việc áp dụng các tiêu chuẩn thiết kế hiện hành của Việt Nam (như TCVN 2737-1995, TCXD 229-1999, TCXDVN 375-2006, TCXDVN 356-2005, TCXDVN 198-1997).

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương và chủ đề chính

Tài liệu được phân chia thành các chủ đề kỹ thuật then chốt bám sát lưu đồ quy trình thiết kế kết cấu nhà cao tầng:

  1. Nguyên tắc thiết kế cơ sở và cấu tạo tổng thể: Phân biệt khái niệm an toàn và lãng phí trong thiết kế; yêu cầu dự trù biện pháp thi công từ giai đoạn cơ sở (như giải pháp Top-Down, thi công hầm); nguyên tắc bố trí khe co giãn, khe lún và khe phòng chống động đất (yêu cầu chiều rộng tối thiểu $d_{\min} = V_1 + V_2 + 20\text{ mm}$).
  2. Đặc trưng vật liệu và sơ bộ tiết diện: Thông số cơ lý của bê tông (từ cấp độ bền B15 đến B40, mô đun đàn hồi $E_b$, hệ số Poisson $\nu = 0{,}2$, mô đun trượt $G = 0{,}4 E_b$, hệ số giãn nở nhiệt $\alpha_{bt}$) và cốt thép (nhóm CI/AI, CII/AII, CIII/AIII); công thức chọn sơ bộ chiều dày sàn phẳng ($h_s = (1/30 \div 1/40)L$), sàn có dầm ($h_s = (1/50 \div 1/40)L_1$), kích thước dầm thường, dầm bẹt ($h = (1/20 \div 1/14)L$), tiết diện cột theo diện tích truyền tải ($N = m_s q F_s$, $A_0 = k_t N / R_b$) và vách cứng ($F_{\text{wall}} = 0{,}015 S$, tỷ lệ $l_w / b_w \ge 4$).
  3. Xác định tải trọng tác dụng: Bảng chiết tính tĩnh tải hoàn thiện cho từng loại sàn chức năng (văn phòng, phòng họp/siêu thị, khu vệ sinh, cầu thang, sàn mái, đáy hồ nước ngầm); tải trọng tường gạch xây và vách kính; hoạt tải tiêu chuẩn và hoạt tải tính toán theo TCVN 2737-1995.
  4. Bài toán dao động riêng (Mode Shape): Phương trình vi phân dao động của hệ nhiều bậc tự do $[M]\ddot{X}(t) + [C]\dot{X}(t) + [K]X(t) = P(t)$; các phương pháp xác định tần số dao động riêng (công thức thực nghiệm $T = \alpha N$, $T = \mu H / \sqrt{D}$; công thức giải tích; mô hình khối lượng tập trung Lumped Mass và khối lượng tương thích Consistent Mass trong SAP/ETABS); kỹ thuật khai báo Mass Source và khống chế dạng dao động thứ nhất không bị xoắn.
  5. Tải trọng gió (Tĩnh và Động): Phân tích thành phần tĩnh theo TCVN 2737-1995 và thành phần động theo TCXD 229-1999 (xét riêng trường hợp $f_1 > f_L$ chỉ có xung vận tốc và trường hợp $f_s < f_L < f_{s+1}$ kể đến cả lực quán tính của kết cấu qua $s$ dạng dao động đầu tiên); quy tắc tổ hợp tải trọng gió.
  6. Tải trọng động đất và phân tích kháng chấn: Phân cấp gia tốc nền thiết kế ($a_g = \gamma_I a_{gR}$); phân loại 5 nhóm đất nền chính (A, B, C, D, E) và 2 nhóm đất nền đặc biệt (S1, S2) dựa trên vận tốc sóng cắt trung bình $v_{s,30}$ và chỉ số SPT ($N_{\text{SPT}}$); phương pháp tĩnh lực ngang tương đương ($F_b = S_d(T_1) m \lambda$) và phương pháp phổ thiết kế đàn hồi $S_d(T)$ với hệ số ứng xử $q = q_0 k_w$; quy tắc tổ hợp không gian $E_{Edx} + 0{,}3 E_{Edy}$.
  7. Kiểm tra mô hình và thiết kế cấu kiện: Kiểm tra ổn định chống lật; kiểm tra chuyển vị ngang đỉnh và độ võng; kiểm tra gia tốc đỉnh; tính toán và kiểm tra hàm lượng cốt thép trong dầm, cột, vách theo các giới hạn $\mu_{\max}, \mu_{\min}$.
+-------------------------------------------------------------------------+
|                    LƯU ĐỒ QUY TRÌNH THIẾT KẾ                            |
+-------------------------------------------------------------------------+
| 1. Lựa chọn, bố trí kết cấu phù hợp kiến trúc                          |
| 2. Xác định sơ bộ tiết diện (Define section)                            |
| 3. Xác định tải trọng tĩnh (Static load case: Tĩnh tải, Hoạt tải)       |
| 4. Bài toán dao động riêng (Mode Shape: Khai báo Mass Source, T1)       |
| 5. Tính toán và nhập tải trọng động (Dynamic Load: Gió động, Động đất)  |
| 6. Tổ hợp tải trọng (Load combinations: Chuyển vị, Độ võng, Bền)        |
| 7. Kiểm tra mô hình tính toán (Chống lật, Độ cứng, Chuyển vị đỉnh)      |
| 8. Thiết kế cấu kiện và kiểm tra hàm lượng cốt thép (Design)           |
| 9. Triển khai bản vẽ thi công                                           |
+-------------------------------------------------------------------------+

Kiến thức nền tảng được xây dựng

Giáo trình củng cố nền tảng lý thuyết động lực học kết cấu công trình xây dựng (hệ phương trình chuyển động, xác định tần số góc $\omega$, chu kỳ dao động $T$ và ma trận dạng dao động). Đồng thời, tài liệu cung cấp bản chất làm việc không gian của các hệ kết cấu chịu lực ngang (khung, khung - vách, vách lõi BTCT), giả thuyết sàn là màng cứng tuyệt đối trong mặt phẳng (Diaphragm) và cơ chế tiêu tán năng lượng dẻo của kết cấu khi chịu tải trọng động đất thông qua hệ số ứng xử $q$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Mô hình hóa không gian 3D công trình nhà cao tầng; khai báo đúng nguồn khối lượng (Mass Source), tâm cứng, tâm hình học và tâm khối lượng; tính toán chiết xuất tải trọng gió động và phổ phản ứng động đất.
  • Kỹ năng phân tích: Đánh giá tính hợp lý của các dạng dao động (Mode Shape), tỷ số khối lượng tham gia dao động (SumUX, SumUY $\ge 90%$), kiểm soát chuyển vị ngang tương đối giữa các tầng và độ lệch tầng.
  • Kỹ năng thực hành nghề nghiệp: Phân biệt và áp dụng chuẩn xác hệ thống các quy chuẩn, tiêu chuẩn kỹ thuật xây dựng Việt Nam; tính toán và lựa chọn hàm lượng cốt thép hợp lý cho dầm, cột, vách; xử lý các yêu cầu kỹ thuật về khe co giãn, khe lún và giải pháp thi công ngầm.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp sư phạm tiếp cận theo vấn đề kết hợp thực hành quy trình kỹ thuật. Lý thuyết tính toán không được trình bày tách rời mà luôn đi kèm công thức ứng dụng, bảng số liệu định mức và lưu đồ triển khai thực tế.

  • Bài tập và ví dụ tính toán điển hình: Tài liệu đưa ra bài toán mẫu cụ thể nhằm minh họa phương pháp phân tích: công trình bê tông cốt thép 25 tầng cao 100 m, kích thước mặt bằng $56\text{ m} \times 28\text{ m}$, lưới cột $1000\text{ mm} \times 1000\text{ mm}$, dầm $1000\text{ mm} \times 700\text{ mm}$, vách $500\text{ mm}$, sàn dày $200\text{ mm}$. Thông qua ví dụ này, giáo trình tiến hành so sánh kết quả tần số dao động riêng $f_1, f_2, f_3$ giữa các phương pháp: công thức thực nghiệm, công thức giải tích, mô hình khối lượng tập trung (Lumped Mass) và khối lượng tương thích (Consistent Mass) trên phần mềm SAP/ETABS, giúp người học nhận thức rõ sự sai lệch số liệu trong mô phỏng kết cấu.
Phương pháp xác định $f_1$ (Hz) $f_2$ (Hz) $f_3$ (Hz)
Công thức thực nghiệm 0,83 - -
Công thức giải tích 0,56 - -
SAP (Khối lượng tập trung) 0,95 - -
SAP (Khối lượng tương thích) 0,77 - -
  • Hướng dẫn thực hành mô phỏng: Từng bước khai báo trên phần mềm kết cấu được hướng dẫn chi tiết, từ việc nhập hệ số vượt tải $n = 1{,}1$ trong Static Load Cases, khai báo trọng lượng riêng vật liệu $\gamma = 2{,}5\text{ T/m}^3$, đến việc tách biệt vị trí đặt lực: gán thành phần gió tĩnh vào tâm hình học và thành phần gió động vào tâm khối lượng của công trình.
  • Phương pháp đánh giá và tự học: Người học có thể tự kiểm tra kết quả tính toán thông qua các chỉ tiêu định lượng: tỷ số $T_1 \approx 0{,}1 N$, tổng khối lượng tham gia dao động đạt trên 90%, giới hạn độ dày tối thiểu của vách $thk \ge 150\text{ mm}$, và độ lệch tâm của các dạng dao động chính.

Điểm nổi bật và cập nhật (250-300 từ)

  • Hệ thống hóa toàn diện theo TCVN: Giáo trình tổng hợp và liên kết mạch lạc các tiêu chuẩn chuyên ngành đang áp dụng trong thiết kế nhà cao tầng tại Việt Nam: TCVN 2737-1995 (Tải trọng và tác động), TCXD 229-1999 (Tính toán gió động), TCXDVN 375-2006 (Thiết kế công trình chịu động đất), TCXDVN 356-2005 (Kết cấu bê tông và bê tông cốt thép), TCXDVN 198-1997 (Nhà cao tầng BTCT toàn khối) và TCXDVN 205-1998 (Móng cọc).
  • Tích hợp tài liệu chuyên khảo quốc tế: Giáo trình đối chiếu và tích hợp kiến thức từ các tài liệu kinh điển quốc tế như Dynamics of Structures (Ray W. Clough & Joseph Penzien, 1993), Mechanical Vibrations (Singiresu S. Rao, 1990), MonoGraph on Planning and Design of Tall Buildings (ASCE, 1979), tiêu chuẩn Eurocode 8 (EN 1998-1:2004) và ACI 318-2005.
  • Gắn kết thực tiễn thi công và giải pháp kết cấu hiện đại: Tài liệu phân tích các giải pháp kết cấu đặc thù trong công trình hiện đại như sàn nấm không dầm bê tông dự ứng lực (DUL), ứng xử nứt do co ngót khi xây tường trên sàn phẳng, phương án thi công tầng hầm Top-Down, yêu cầu lắp đặt hệ thống cơ điện (M&E), bố trí thang máy và công tác quan trắc chuyển vị, bảo trì công trình định kỳ.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên đại học: Sinh viên năm thứ 4 và năm cuối chuyên ngành Kỹ thuật Công trình Xây dựng Dân dụng và Công nghiệp sử dụng làm tài liệu học tập cho môn học Nhà cao tầng, chuyên đề Kết cấu bê tông cốt thép và làm đồ án tốt nghiệp kỹ sư xây dựng.
  • Học viên cao học: Học viên theo học các chương trình thạc sĩ chuyên ngành Kỹ thuật Xây dựng công trình sử dụng để nghiên cứu chuyên sâu về phân tích phi tuyến, ứng xử động lực học và kháng chấn công trình.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần: Sức bền vật liệu, Cơ học kết cấu, Động lực học công trình, Kết cấu Bê tông cốt thép 1 & 2, Nền móng và Tin học ứng dụng trong tính toán kết cấu.
  • Giảng viên và kỹ sư thực hành: Giảng viên dùng làm khung bài giảng chuyên đề; kỹ sư kết cấu tại các viện quy hoạch, công ty tư vấn thiết kế xây dựng sử dụng làm tài liệu tham khảo và chuẩn hóa quy trình tính toán cho dự án thực tế.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu phù hợp với sinh viên ngành Kỹ thuật Xây dựng năm cuối thực hiện đồ án tốt nghiệp nhà cao tầng, học viên cao học chuyên ngành công trình và các kỹ sư kết cấu cần tài liệu tra cứu quy trình thiết kế theo tiêu chuẩn Việt Nam.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi tiếp cận tài liệu?

Người học cần nắm vững lý thuyết Cơ học kết cấu, Động lực học công trình (phân tích dao động hệ nhiều bậc tự do), nguyên lý Kết cấu bê tông cốt thép và kỹ năng sử dụng phần mềm phân tích kết cấu ETABS hoặc SAP2000.

3. Điểm khác biệt của giáo trình so với các tài liệu thiết kế kết cấu thông thường là gì?

Tài liệu tập trung chuyên biệt vào nhà cao tầng, cung cấp lưu đồ thiết kế 9 bước rõ ràng, hướng dẫn chi tiết cách tính thành phần gió động theo TCXD 229-1999 và tải trọng động đất theo phổ phản ứng đàn hồi của TCXDVN 375-2006, đồng thời tích hợp các yêu cầu về công nghệ thi công (Top-Down, sàn DUL).

4. Làm thế nào để tự học và ứng dụng giáo trình một cách hiệu quả?

Người học nên tuân thủ trình tự các bước trong lưu đồ quy trình thiết kế; tự thực hành tính toán bằng tay các công thức sơ bộ tiết diện và tải trọng gió động cho một công trình cụ thể, sau đó thiết lập mô hình trên ETABS để đối chiếu, kiểm tra chu kỳ và dạng dao động.

5. Những tài liệu tham khảo bổ trợ nào được khuyến nghị đọc kèm?

Người học nên tham khảo đồng thời:

  • TCVN 2737-1995, TCXD 229-1999, TCXDVN 375-2006, TCXDVN 356-2005.
  • Tính toán và cấu tạo kháng chấn công trình nhiều tầng (Phan Văn Cúc & Nguyễn Lê Ninh, NXB Khoa học kỹ thuật, 1994).
  • Tính toán tiết diện cột BTCT (GS. Nguyễn Đình Cống, NXB Xây dựng, 2006).
  • Dynamic of Structures (Ray W. Clough & Joseph Penzien, McGraw-Hill, 1993).

Kết luận (150 từ)

Giáo trình "Thiết kế kết cấu bê tông cốt thép nhà cao tầng theo TCVN" của TS. Trần Minh Thi cung cấp hệ thống kiến thức chuyên ngành chặt chẽ, gắn kết giữa lý thuyết động lực học công trình, hệ thống Tiêu chuẩn Xây dựng Việt Nam và các công cụ mô phỏng số. Tài liệu thiết lập một lộ trình học tập logic: từ định hình kết cấu, sơ bộ tiết diện, phân tích dao động riêng đến tính toán tải trọng động gió - động đất và kiểm tra an toàn tổng thể. Đây là nguồn tài liệu học thuật có giá trị tham khảo cao đối với sinh viên, học viên sau đại học và các kỹ sư hoạt động trong lĩnh vực thiết kế kết cấu công trình xây dựng dân dụng và công nghiệp.
