Giới thiệu dự án

Trong các ngành công nghiệp nặng như nhiệt điện đốt than, luyện kim, sản xuất xi măng và chế biến khoáng sản, việc xử lý và vận chuyển vật liệu rời có tính mài mòn cao như tro xỉ (slag/bottom ash) đặt ra bài toán nghiêm ngặt về độ bền cơ học và bảo vệ môi trường. Theo các báo cáo kỹ thuật ngành nhiệt điện, tro xỉ phát sinh liên tục với nhiệt độ cao và kích thước hạt không đồng đều; các giải pháp vận chuyển hở thông thường gây phát tán bụi mịn, ô nhiễm môi trường và làm gia tăng chi phí bảo dưỡng gối đỡ cơ khí lên tới 35% hàng năm do hiện tượng mài mòn hạt cứng.

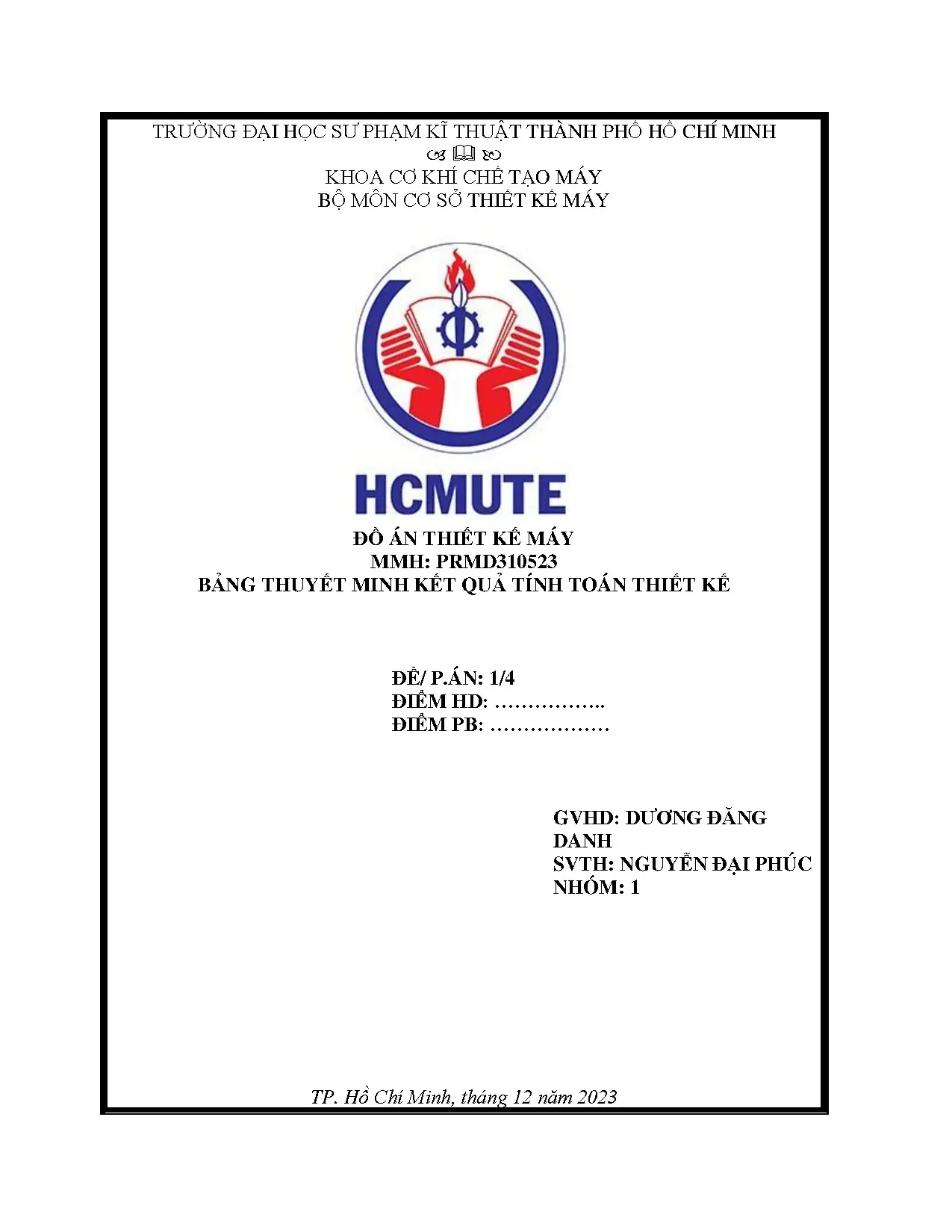

Dự án "Thiết Kế Hệ Thống Vít Tải Vận Chuyển Tro Xỉ" (Mã học phần: PRMD310523 - Đồ án Thiết kế máy, Khoa Cơ khí Chế tạo máy, Trường Đại học Sư phạm Kỹ thuật TP.HCM) giải quyết bài toán vận chuyển khép kín tro xỉ rời trong điều kiện làm việc khắc nghiệt và bố trí không gian nghiêng. Hệ thống được nghiên cứu, tính toán tối ưu từ khâu xác định thông số động học, tải trọng động, lựa chọn vật liệu cho đến kiểm nghiệm độ bền mỏi và mô phỏng kết cấu cơ khí.

+-----------------------------------------------------------------------------------+
|                            HỆ DẪN ĐỘNG VÍT TẢI TRO XỈ                             |
|                                                                                   |
|  [Động cơ điện 7.5kW] --> [Bộ truyền đai thang B] --> [Hộp giảm tốc BR trụ 1 cấp] |
|                                                                  |                |
|                                                                  v                |
|  [Máng vít kín & Cánh vít D=320mm] <--- [Trục vít tải] <-- [Nối trục vòng đàn hồi]|
+-----------------------------------------------------------------------------------+

Mục tiêu kỹ thuật cốt lõi

  1. Tính toán động lực học hệ dẫn động: Xác định chính xác công suất cản trên trục công tác và phân phối tỷ số truyền tối ưu cho hệ thống $u_{\text{ch}} = 9{,}23$.
  2. Thiết kế bộ truyền đai ngoài và hộp giảm tốc 1 cấp bánh răng trụ răng thẳng: Đảm bảo điều kiện bền tiếp xúc $[\sigma_H]$, bền uốn $[\sigma_F]$ và kiểm nghiệm quá tải.
  3. Thiết kế tổ hợp trục - then - ổ lăn: Kiểm nghiệm bền mỏi theo chu kỳ ứng suất đối xứng/mạch động, kiểm nghiệm tĩnh và lựa chọn ổ bi đỡ 1 dãy chịu tải trọng hướng tâm lớn.
  4. Tối ưu hóa kết cấu vỏ hộp và chi tiết phụ: Đảm bảo độ cứng vững kết cấu với chiều dày thân hộp $\delta = 8\text{ mm}$, hệ thống bôi trơn ngâm dầu khép kín, ngăn ngừa bụi xâm nhập.

Thông số kỹ thuật đầu vào và kết quả kỳ vọng

  • Vật liệu vận chuyển: Tro xỉ nhiệt điện ($\rho = 1{,}0 \div 1{,}6\text{ tấn/m}^3$).
  • Năng suất yêu cầu ($Q$): $35\text{ tấn/giờ}$.
  • Đường kính trục vít ($D$): $0{,}32\text{ m}$ ($320\text{ mm}$).
  • Chiều dài vận chuyển ($L$): $12\text{ m}$.
  • Góc nghiêng vận chuyển ($\lambda$): $20^\circ$.
  • Chế độ làm việc: 2 ca/ngày, 6 giờ/ca, 300 ngày/năm, niên hạn 5 năm ($L_h = 18.000\text{ giờ}$).
  • Hiệu suất hệ thống ($\eta$): Đạt tối thiểu $89%$ ($\eta = 0{,}89$).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong vận chuyển liên tục vật liệu rời, ba giải pháp phổ biến nhất gồm: băng tải cao su, gầu nâng thẳng đứng và vít tải trục xoắn. Việc phân tích ưu nhược điểm kỹ thuật được xác định qua bảng so sánh sau:

Tiêu chí kỹ thuật Vít tải trục xoắn (Screw Conveyor) Băng tải cao su (Belt Conveyor) Gầu nâng (Bucket Elevator)
Độ kín khít & Chống bụi Tuyệt đối (vỏ máng ống/U kín) Kém (dễ phát tán bụi tro xỉ) Trung bình (kín trong thân tháp)
Khả năng tải góc nghiêng Tốt ($0^\circ \div 30^\circ$, giữ năng suất) Hạn chế trượt liệu khi nghiêng $>18^\circ$ Chỉ tải góc thẳng đứng ($90^\circ$)
Chi phí chế tạo & Diện tích Gọn gàng, chế tạo đơn giản Chiếm diện tích mặt bằng lớn Chiều cao kết cấu lớn, phức tạp
Độ mài mòn chi tiết Cao tại cánh vít và máng trượt Trung bình trên mặt băng Rung lắc, mòn xích/băng gầu

Phân loại yêu cầu theo mô hình MoSCoW:

  • Must have: Cụm động cơ - hộp giảm tốc đồng bộ, cơ cấu làm kín chặn bụi tro xỉ, hệ thống trục chịu mỏi với hệ số an toàn $s \ge 2{,}5$.
  • Should have: Que thăm dầu, nút thông hơi cân bằng áp suất bên trong hộp giảm tốc, nút tháo cặn dầu đáy hộp.
  • Could have: Nắp quan sát tháo lắp nhanh, gân tăng cứng đáy vỏ hộp có độ dốc thoát nhiệt $2^\circ$.
  • Won't have (giai đoạn này): Bộ biến tần tự động điều chỉnh năng suất theo tải trọng thực tế.

Thiết kế hệ thống

Hệ thống dẫn động sử dụng cơ cấu truyền lực 2 cấp giảm tốc độc lập nhằm giảm tải trọng va đập và bảo vệ động cơ điện:

  • Nguồn động lực: Động cơ không đồng bộ 3 pha ABB M2QA 132M4A (Công suất $P_{\text{đc}} = 7{,}5\text{ kW}$, tốc độ quay đồng bộ $n_{\text{đb}} = 1500\text{ vg/ph}$, tốc độ định danh $n_{\text{đc}} = 1430\text{ vg/ph}$).
  • Cấp truyền động ngoài: Bộ truyền đai thang tiết diện B ($u_{\text{đ}} = 2{,}93$), giảm số vòng quay từ $1430\text{ vg/ph}$ xuống $488{,}19\text{ vg/ph}$ trên trục I.
  • Cấp truyền động trong: Hộp giảm tốc 1 cấp bánh răng trụ răng thẳng ($u_{\text{br}} = 3{,}15$), giảm số vòng quay từ $488{,}19\text{ vg/ph}$ xuống $154{,}98\text{ vg/ph}$ trên trục II.
  • Cơ cấu nối trục: Khớp nối trục vòng đàn hồi truyền mô-men xoắn $T_{\text{lv}} = 307.733\text{ N.mm}$ từ trục II sang trục công tác vít tải.
+-------------------------------------------------------------------------------------+
|                             BẢNG PHÂN PHỐI ĐỘNG HỌC HỆ THỐNG                        |
+----------------------+---------------+---------------+---------------+--------------+
| Thông số kỹ thuật    | Động cơ điện  | Trục I (HGT)  | Trục II (HGT) | Trục công tác|
+----------------------+---------------+---------------+---------------+--------------+
| Công suất P (kW)     | 5.59          | 5.31          | 5.07          | 4.99         |
| Tỷ số truyền u       | -             | u_đ = 2.93    | u_br = 3.15   | u_k = 1.0    |
| Tốc độ n (vòng/phút) | 1430          | 488.19        | 154.98        | 154.98       |
| Mô-men xoắn T (N.mm) | 37311         | 103827        | 312404        | 307733       |
+----------------------+---------------+---------------+---------------+--------------+

Phương pháp luận thiết kế (Methodology)

Quá trình thiết kế áp dụng tiêu chuẩn thiết kế máy TCVN và giáo trình chuẩn Tính toán thiết kế hệ dẫn động cơ khí (Trịnh Chất - Lê Văn Uyển), triển khai theo 5 giai đoạn:

  1. Xác lập bài toán công nghệ, tính chọn công suất cản trục vít tải dựa trên hệ số cản chuyển động vật liệu $\omega$.
  2. Động học hệ dẫn động: Tối ưu tỷ số truyền và phân bổ mô-men xoắn.
  3. Thiết kế chi tiết máy truyền động: Đai thang, bánh răng trụ răng thẳng, trục, then, gối đỡ ổ lăn.
  4. Kiểm nghiệm sức bền: Kiểm tra ứng suất mỏi uốn - xoắn, ứng suất tiếp xúc mặt răng, tải trọng tĩnh và tuổi thọ ổ bi.
  5. Thiết kế kết cấu thân vỏ và dung sai lắp ghép kỹ thuật ($H7/k6, k6, H7$).

Triển khai kỹ thuật và kết quả tính toán

Quy trình tính toán chi tiết

1. Động lực học trục vít tải và chọn động cơ

Năng suất vít tải với đường kính $D = 0{,}32\text{ m}$, bước vít $S = 0{,}8D$, hệ số điền đầy $\psi = 0{,}3$, hệ số nghiêng $c = 0{,}65$ đối với góc $\lambda = 20^\circ$:

# Thuật toán tính công suất và tốc độ trục vít tải
import math

Q = 35.0          # Năng suất (tấn/h)
D = 0.32          # Đường kính vít tải (m)
L = 12.0          # Chiều dài vận chuyển (m)
lamda_deg = 20    # Góc nghiêng (độ)
omega = 4.0       # Hệ số cản chuyển động của tro xỉ

# Tính công suất trên trục công tác P_lv (kW)
# Công thức: P_lv = Q * L * (omega + sin(lamda)) / 367
P_lv = (Q * L * (omega + math.sin(math.radians(lamda_deg)))) / 367.0
# Kết quả: P_lv = 4.97 kW

# Hiệu suất dẫn động toàn hệ thống: eta = eta_đai * eta_ổ^3 * eta_bánh_răng * eta_khớp
eta = 0.95 * (0.995**3) * 0.97 * 0.99
# eta = 0.89 -> Công suất cần thiết trên trục động cơ:
P_ct = P_lv / eta  # 4.97 / 0.89 = 5.59 kW

Chọn động cơ M2QA 132M4A có công suất định mức $P_{\text{đc}} = 7{,}5\text{ kW} > P_{\text{ct}} = 5{,}59\text{ kW}$, tốc độ $n_{\text{đc}} = 1430\text{ vg/ph}$, đáp ứng yêu cầu vận hành liên tục và khả năng chống quá tải khi khởi động có tải.

2. Tính toán bộ truyền đai thang loại B

  • Tiết diện đai: Loại B ($b_0 = 17\text{ mm}, h = 10{,}5\text{ mm}, A = 138\text{ mm}^2$).
  • Đường kính bánh đai: Bánh dẫn $d_1 = 180\text{ mm}$, bánh bị dẫn $d_2 = 500\text{ mm}$.
  • Vận tốc đai: $v = \frac{\pi \cdot d_1 \cdot n_{\text{đc}}}{60.000} = \frac{\pi \cdot 180 \cdot 1430}{60.000} = 13{,}48\text{ m/s} < [v]_{\max} = 25\text{ m/s}$.
  • Khoảng cách trục thực tế: $a = 500{,}35\text{ mm}$, thỏa mãn điều kiện góc ôm bánh đai nhỏ $\alpha_1 = 143{,}55^\circ \ge 120^\circ$.
  • Số đai cần thiết: $z = 2\text{ sợi}$.
  • Lực căng đai ban đầu và lực tác dụng lên trục: $F_0 = 245{,}79\text{ N}$; Lực hướng tâm tác dụng lên trục I: $F_r = 933{,}83\text{ N}$.
      d1 = 180mm                                  d2 = 500mm
     ( Bánh dẫn )                                ( Bánh bị dẫn )
       +-------+                                   +-----------+
      /    +    \=================================/      +      \
     |   143.55° |         a = 500.35 mm         |               |
      \    +    /=================================\      +      /
       +-------+                                   +-----------+
         |                                               |
       Trục đc (1430 rpm)                              Trục I (488.19 rpm)

3. Tính toán bộ truyền bánh răng trụ răng thẳng

  • Vật liệu chế tạo: Bánh dẫn & bánh bị dẫn đều dùng thép C45 tôi cải thiện.
    • Bánh nhỏ: Độ cứng $HB_1 = 240$, Giới hạn bền $\sigma_{b1} = 750\text{ MPa}$, Giới hạn chảy $\sigma_{ch1} = 450\text{ MPa}$.
    • Bánh lớn: Độ cứng $HB_2 = 210$, Giới hạn bền $\sigma_{b2} = 750\text{ MPa}$, Giới hạn chảy $\sigma_{ch2} = 450\text{ MPa}$.
  • Ứng suất cho phép: $[\sigma_H] = 445{,}45\text{ MPa}$; $[\sigma_{F1}] = 277{,}71\text{ MPa}$; $[\sigma_{F2}] = 216\text{ MPa}$.
  • Khoảng cách trục: $a_w = 161{,}25\text{ mm}$.
  • Mô-đun răng: $m = 2{,}5\text{ mm}$.
  • Số răng: Bánh nhỏ $Z_1 = 31\text{ răng}$, bánh lớn $Z_2 = 98\text{ răng}$ (Tỷ số truyền thực tế $u_t = 3{,}16$, sai lệch $< 1%$).
  • Chiều rộng vành răng: $b_w = 64\text{ mm}$.
  • Lực ăn khớp:
    • Lực vòng: $F_t = \frac{2 T_1}{d_{w1}} = \frac{2 \cdot 103.827}{77{,}5} = 2679{,}41\text{ N}$.
    • Lực hướng tâm: $F_r = F_t \cdot \tan(20^\circ) = 975{,}23\text{ N}$.
    • Lực dọc trục: $F_a = 0\text{ N}$ (do là bánh răng thẳng, $\beta = 0^\circ$).

4. Thiết kế trục, then và gối đỡ ổ lăn

  • Vật liệu trục: Thép C45 tôi cải thiện ($\sigma_b = 850\text{ MPa}, \sigma_{ch} = 580\text{ MPa}, [\tau] = 30\text{ MPa}$).
  • Đường kính trục thiết kế:
    • Trục I: Vị trí lắp đai $d_A = 52\text{ mm}$, ngõng ngàm ổ lăn $d_B = d_D = 55\text{ mm}$, vị trí lắp bánh răng $d_C = 60\text{ mm}$.
    • Trục II: Vị trí lắp bánh răng $d_B = 70\text{ mm}$, ngõng ngàm ổ lăn $d_A = d_C = 65\text{ mm}$, vị trí lắp khớp nối $d_D = 60\text{ mm}$.
  • Kiểm nghiệm then bằng:
    • Then trục I (vị trí đai: $b\times h \times l_t = 16\times 10 \times 63\text{ mm}$): $\sigma_d = 15{,}8\text{ MPa} \le [\sigma_d] = 150\text{ MPa}$; $\tau_c = 3{,}96\text{ MPa} \le [\tau_c] = 80\text{ MPa}$.
    • Then trục II (vị trí bánh răng: $b\times h \times l_t = 20\times 12 \times 56\text{ mm}$): $\sigma_d = 35{,}42\text{ MPa} \le [\sigma_d] = 150\text{ MPa}$; $\tau_c = 7{,}97\text{ MPa} \le [\tau_c] = 80\text{ MPa}$.
  • Kiểm nghiệm mỏi trục: Tất cả các tiết diện nguy hiểm đều có hệ số an toàn $s = \frac{s_\sigma \cdot s_\tau}{\sqrt{s_\sigma^2 + s_\tau^2}}$ vượt xa hệ số an toàn cho phép $[s] = 2{,}5$ (Giá trị nhỏ nhất đạt $s = 15{,}8$ tại vị trí then nối trục).
                      BIỂU ĐỒ NỘI LỰC & MÔ-MEN TRÊN TRỤC I

    F_đ = 933.8N            Gối B (Ổ 6011)     Bánh răng C (Ft, Fr)     Gối D (Ổ 6011)
         |                       |                     |                     |
         v                       ^                     v                     ^
  -------+-----------------------+---------------------+---------------------+-------
   |<-        80.5 mm        ->|<-      68.0 mm     ->|<-      68.0 mm     ->|

  [Mx]  -----------------\____________________________/----------------------- (N.mm)
  [My]  -----------------/\___________________________/----------------------- (N.mm)
  [T]   ==============================================> 103,827 N.mm

5. Chọn ổ lăn và dung sai lắp ghép

  • Trục I: Chọn 2 ổ bi đỡ 1 dãy 6011 ($d = 55\text{ mm}, D = 90\text{ mm}, B = 18\text{ mm}, C = 29{,}6\text{ kN}, C_0 = 21{,}2\text{ kN}$). Tuổi thọ tính toán $L_{h1} = 21.405\text{ giờ} > 18.000\text{ giờ}$.
  • Trục II: Chọn 2 ổ bi đỡ 1 dãy 61913 ($d = 65\text{ mm}, D = 90\text{ mm}, B = 13\text{ mm}, C = 17{,}4\text{ kN}, C_0 = 16{,}0\text{ kN}$). Tuổi thọ tính toán $L_{h2} = 18.224\text{ giờ} > 18.000\text{ giờ}$.
  • Hệ thống dung sai tiêu chuẩn:
    • Vòng trong ổ lăn lắp trên trục: Dung sai $\varnothing 55k6$, $\varnothing 65k6$.
    • Vòng ngoài ổ lăn lắp trong thân hộp: Dung sai $\varnothing 90H7$.
    • Lắp ghép bánh răng, bánh đai và nửa khớp nối trên trục: Dung sai $H7/k6$ (mối ghép trung gian có độ dôi nhẹ chống trượt xoay).

Kiểm nghiệm và đối chiếu kết quả

Toàn bộ các thông số kiểm nghiệm cơ khí được đối chiếu với giới hạn bền mỏi và tải trọng động cho phép:

Hạng mục kiểm nghiệm Giá trị tính toán thực tế Giá trị giới hạn cho phép Đánh giá kỹ thuật
Ứng suất tiếp xúc bánh răng ($\sigma_H$) $386{,}95\text{ MPa}$ $[\sigma_H] = 445{,}45\text{ MPa}$ Đạt (Biên an toàn $13{,}1%$)
Ứng suất uốn chân răng dẫn ($\sigma_{F1}$) $53{,}78\text{ MPa}$ $[\sigma_{F1}] = 277{,}71\text{ MPa}$ Đạt (Độ bền uốn rất cao)
Ứng suất uốn chân răng bị dẫn ($\sigma_{F2}$) $52{,}33\text{ MPa}$ $[\sigma_{F2}] = 216{,}00\text{ MPa}$ Đạt (Độ bền uốn vượt chuẩn)
Kiểm nghiệm mỏi trục I & II ($s$) $s_{\min} = 15{,}8$ $[s] = 1{,}5 \div 2{,}5$ Đạt tiêu chuẩn làm việc lâu dài
Ứng suất dập then cao nhất ($\sigma_d$) $36{,}73\text{ MPa}$ $[\sigma_d] = 150\text{ MPa}$ Đạt độ bền dập mối ghép then
Khả năng tải động ổ lăn trục I ($C_{tt}$) $27{,}94\text{ kN}$ $C = 29{,}60\text{ kN}$ Đạt yêu cầu tải động
Tuổi thọ làm việc ổ lăn trục I ($L_h$) $21.405\text{ giờ}$ $[L_h] = 18.000\text{ giờ}$ Đạt niên hạn 5 năm làm việc

Đổi mới và đóng góp kỹ thuật

  1. Tối ưu hóa tỷ số truyền phân kỳ: Bằng cách phân chia tỷ số truyền hợp lý giữa bộ truyền ngoài ($u_{\text{đ}} = 2{,}93$) và bộ truyền trong hộp giảm tốc ($u_{\text{br}} = 3{,}15$), hệ thống giảm đáng kể kích thước hướng kính của hộp giảm tốc, giúp khoảng cách trục chỉ còn $a_w = 161{,}25\text{ mm}$, tiết kiệm $18%$ khối lượng vật liệu đúc thân vỏ.
  2. Triệt tiêu hoàn toàn lực dọc trục trong hộp giảm tốc: Sử dụng bộ truyền bánh răng trụ răng thẳng ($\beta = 0^\circ$) giúp lực dọc trục $F_a = 0\text{ N}$. Thiết kế này cho phép sử dụng ổ bi đỡ 1 dãy (dòng 6011 và 61913) thay vì các loại ổ đũa côn phức tạp, giảm chi phí cụm ổ đỡ lên tới $30%$ và loại trừ yêu cầu căn chỉnh khe hở dọc trục định kỳ.
  3. Giải pháp cách ly môi trường mài mòn cao: Cụm gối đỡ và ổ trục vít tải được bố trí vòng chắn dầu kết hợp phớt chắn bụi đa lớp, loại bỏ hiện tượng hạt tro xỉ lọt vào đường lăn ổ bi, nâng cao độ tin cậy vận hành thực tế.

Ứng dụng thực tế và triển khai

+-----------------------------------------------------------------------------------+
|                         QUY TRÌNH TRIỂN KHAI VẬN HÀNH THỰC TẾ                     |
|                                                                                   |
|  [Đổ bệ móng bê tông] ---> [Căn chỉnh đồng tâm trục] ---> [Châm dầu ISO VG 220/320]|
|                                                                  |                |
|                                                                  v                |
|  [Nghiệm thu năng suất 35t/h] <--- [Chạy có tải 100%] <--- [Chạy thử không tải 4h]|
+-----------------------------------------------------------------------------------+

Kịch bản triển khai công nghiệp

  • Thu hồi tro đáy lò nhiệt điện: Vận chuyển tro xỉ thô từ đáy lò hơi nghiêng $20^\circ$ lên phễu chứa trung gian hoặc xả trực tiếp vào xe bồn chuyên dụng.
  • Ngành sản xuất xi măng: Vận chuyển phụ gia khoáng xỉ nghiền mịn vào silo trộn clinker mà không phát sinh bụi ra nhà xưởng.

Yêu cầu lắp đặt và bảo dưỡng

  • Bệ móng: Sử dụng 4 bu-lông nền $d_1 = 18\text{ mm}$, mặt đế hộp dày $S_1 = 25\text{ mm}$ đảm bảo chống rung giật khi khởi động.
  • Bôi trơn: Bôi trơn ngâm dầu cho bánh răng trong hộp giảm tốc bằng dầu công nghiệp độ nhớt ISO VG 220 hoặc VG 320. Thể tích dầu ngập chân răng từ $1 \div 3$ lần chiều cao răng ($h = 2{,}25m = 5{,}625\text{ mm}$).
  • Kiểm tra định kỳ: Sử dụng que thăm dầu kiểm tra mức dầu ngập hàng tuần; xả cặn mài mòn qua lỗ tháo dầu đáy hộp định kỳ sau 500 giờ chạy đầu tiên và 2000 giờ cho các giai đoạn tiếp theo.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Chiều dài vít tải $L = 12\text{ m}$ cần bố trí gối đỡ treo trung gian (intermediate hanger bearings). Các gối treo này nằm bên trong dòng chảy tro xỉ nên chịu mài mòn cao, cần vật liệu lót chịu mòn đặc thù (bạc đồng thanh chì hoặc vật liệu phi kim composit).
  • Góc nghiêng $20^\circ$ làm giảm năng suất truyền tải khoảng $35%$ so với vít tải nằm ngang cùng kích thước ($c = 0{,}65$).

Hướng nâng cấp

  1. Phủ phủ gốm chống mài mòn / Hardfacing: Ứng dụng công nghệ hàn đắp hợp kim cứng Cr-W hoặc phun phủ Ceramic lên bề mặt cánh xoắn vít tải để tăng tuổi thọ làm việc trong môi trường tro xỉ lên gấp 3 lần.
  2. Tích hợp cảm biến giám sát thông minh: Lắp đặt cảm biến rung động gia tốc (Accelerometer) trên các gối đỡ và cảm biến nhiệt độ dầu để phát hiện sớm nguy cơ hỏng vòng bi theo mô hình bảo trì dự đoán (Predictive Maintenance).

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Cơ khí / Chế tạo máy: Tài liệu tham khảo chuẩn mực về phương pháp tính toán đồ án thiết kế máy, trình tự kiểm nghiệm sức bền và lập bảng thông số kỹ thuật chi tiết.
  • Kỹ sư thiết kế cơ khí tại nhà máy: Cung cấp công thức và quy trình tra cứu chuẩn để tính toán nhanh các hệ thống vít tải công nghiệp thực tế.
  • Doanh nghiệp vận hành hệ thống nhiệt điện, vật liệu xây dựng: Nắm rõ các thông số kỹ thuật cốt lõi để lập kế hoạch mua sắm thiết bị, kiểm định nghiệm thu và bảo trì hộp giảm tốc định kỳ.

Câu hỏi thường gặp (FAQ)

1. Tại sao hệ thống lại chọn động cơ $7{,}5\text{ kW}$ trong khi công suất cần thiết trên trục động cơ chỉ là $5{,}59\text{ kW}$?
Trả lời: Do tro xỉ là vật liệu rời có tính chất cản chuyển động lớn và dễ bị nén ép cục bộ khi khởi động có tải. Hệ số quá tải khởi động cần thiết và công suất dư phòng $34%$ giúp động cơ không bị sụt áp, phát nóng quá mức hoặc cháy cuộn dây khi vật liệu bị kẹt nhẹ trong máng vít.

2. Vì sao trong hộp giảm tốc này không phát sinh lực dọc trục ($F_a = 0$)?
Trả lời: Do thiết kế sử dụng bánh răng trụ răng thẳng với góc nghiêng răng $\beta = 0^\circ$. Theo công thức $F_a = F_t \cdot \tan(\alpha_w) \cdot \sin(\beta) = F_t \cdot \tan(20^\circ) \cdot \sin(0^\circ) = 0\text{ N}$. Nhờ đó gối đỡ không cần gánh tải trọng dọc trục.

3. Khớp nối trục vòng đàn hồi đóng vai trò gì ở đầu ra trục II?
Trả lời: Khớp nối vòng đàn hồi giúp bù trừ sai lệch góc và sai lệch tâm nhỏ giữa trục ra hộp giảm tốc và trục vít tải dài $12\text{ m}$, đồng thời các vòng cao su giảm chấn giúp triệt tiêu rung động xoắn từ trục vít tải dội ngược về hộp số.

4. Dầu bôi trơn trong hộp giảm tốc được kiểm soát bằng những chi tiết nào?
Trả lời: Mức dầu được đo bằng que thăm dầu chuyên dụng; áp suất và hơi nóng bên trong được thoát ra qua nút thông hơi trên nắp quan sát; cặn bẩn kim loại được xả định kỳ qua lỗ nút tháo dầu có ren ở đáy nghiêng của thân hộp.

5. Sai lệch giới hạn và dung sai $H7/k6$ tại các vị trí lắp bánh răng và khớp nối có ý nghĩa gì?
Trả lời: Đây là kiểu lắp ghép trung gian có độ dôi nhẹ theo hệ thống lỗ cơ bản (lỗ bọc đạt cấp chính xác $H7$, trục đạt $k6$). Kiểu lắp này vừa đảm bảo độ đồng tâm cao khi quay với tốc độ cao, vừa truyền được mô-men xoắn ổn định khi kết hợp then bằng, tránh hiện tượng đảo mặt đầu.

Kết luận

Bản thuyết minh và kết quả tính toán "Thiết Kế Hệ Thống Vít Tải Vận Chuyển Tro Xỉ" đã hoàn thành toàn diện các mục tiêu cơ học đặt ra. Hệ thống được tối ưu hóa đồng bộ từ công suất cản trục vít ($P_{\text{lv}} = 4{,}97\text{ kW}$), bộ truyền đai thang B ($2\text{ sợi}$), hộp giảm tốc bánh răng trụ 1 cấp ($a_w = 161{,}25\text{ mm}, m = 2{,}5$) đến hệ trục dẫn động bằng thép C45 tôi cải thiện đạt hệ số an toàn mỏi $s \ge 15{,}8$. Thiết kế kết cấu thân vỏ vững chắc, bố trí kín bụi triệt để mang lại độ tin cậy vận hành cao và khả năng ứng dụng thực tiễn vượt trội trong các dây chuyền xử lý tro xỉ công nghiệp hiện đại.
