Giới thiệu dự án

Ngành công nghiệp ô tô toàn cầu đang trải qua bước chuyển dịch mang tính cấu trúc nhằm giải quyết áp lực cạn kiệt tài nguyên nhiên liệu hóa thạch và kiểm soát khí thải nhà kính. Theo thống kê từ Cơ quan Năng lượng Quốc tế (IEA), phát thải từ phương tiện giao thông đường bộ chiếm hơn 20% tổng lượng CO₂ phát thải toàn cầu. Trong bối cảnh hạ tầng trạm sạc cho xe thuần điện (BEV - Battery Electric Vehicles) vẫn đang trong giai đoạn phát triển, giải pháp xe lai điện HEV (Hybrid Electric Vehicles) nổi lên như một công nghệ chuyển tiếp hoàn thiện, kết hợp ưu thế về mật độ năng lượng cao của nhiên liệu lỏng và hiệu suất vượt trội của động cơ điện ở dải tốc độ thấp.

                  +-----------------------------------+
                  |   Động cơ đốt trong (ICE) 50kW    |
                  |     (Nissan CR12DE - 110 Nm)      |
                  +-----------------+-----------------+
                                    | Trục vào 1
                                    v
+-----------------+       +-------------------+       +--------------------+       +------------------+
| Động cơ điện    |       | Bộ kết nối        |       | Hộp số cơ khí      |       | Truyền lực cuối  |
| DC Series 30kW  |------>| hành tinh Wilson  |------>| đa cấp & Vi sai    |------>| Bánh xe chủ động |
| (MES 200-175)   |       | (Zs=36, Zr=56)    |       |                    |       | (Tải G=1300 kg)  |
+-----------------+       +-------------------+       +--------------------+       +------------------+
        ^                           ^
        | Năng lượng điện           | Điều khiển ly hợp / phanh
+-------+---------+                 |
| Bộ ắc quy NiMH  |                 |
| 185V - 6.5Ah    |                 |
+-----------------+                 |
        ^                           |
        +------- ECU / TCU ---------+

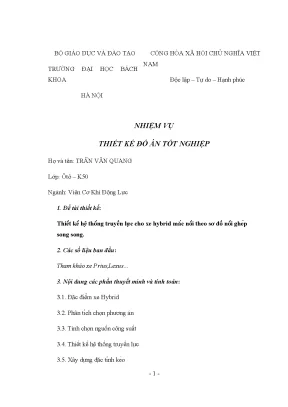

Đồ án tốt nghiệp chuyên ngành Cơ khí Ô tô tập trung giải quyết bài toán: Thiết kế hệ thống truyền lực cho xe hybrid mắc nối theo sơ đồ nối ghép song song (Parallel Hybrid Architecture), ứng dụng bộ ghép công suất kiểu hành tinh đồng trục, tối ưu hóa dải làm việc của động cơ đốt trong (ICE) và mô tơ điện (EM).

Mục tiêu kỹ thuật cụ thể của đồ án

  1. Thiết kế cấu hình truyền động lai song song: Đồng trục hóa động cơ đốt trong, động cơ điện và cụm hộp số, giảm kích thước bao của hệ thống truyền lực.
  2. Tính toán và lựa chọn nguồn động lực: Xác định công suất động cơ nhiệt $50\text{ kW}$ (tham khảo Nissan CR12DE) và động cơ điện một chiều $30\text{ kW}$ (MES 200-175), cùng bộ ắc quy NiMH $185\text{ V} - 6.5\text{ Ah}$.
  3. Thiết kế chi tiết bộ kết nối hành tinh (Planetary Coupler): Tính toán bộ truyền bánh răng răng nghiêng hành tinh Wilson với thông số $Z_S = 36$, $Z_P = 10$, $Z_R = 56$, mô-đun $m_n = 1.5\text{ mm}$, góc nghiêng răng $\beta = 30^\circ$.
  4. Kiểm nghiệm sức bền cơ học: Đảm bảo độ bền tiếp xúc ($\sigma_H$) và độ bền uốn ($\sigma_F$) của các cặp bánh răng theo tiêu chuẩn TCVN và ISO.
  5. Xây dựng đặc tính kéo tổng thể: Đảm bảo xe đạt tốc độ cực đại $v_{\max} = 140\text{ km/h}$, vận hành thuần điện (EV Mode) ở dải vận tốc $v \le 35\text{ km/h}$, và tối ưu suất tiêu hao nhiên liệu (BSFC) ở dải tốc độ ổn định $35 - 80\text{ km/h}$.

Phạm vi và giới hạn: Đồ án giới hạn trong thiết kế tính toán động học, động lực học, độ bền cơ khí của bộ kết nối hành tinh và trục truyền lực cho dòng xe con du lịch 5 chỗ hạng A/B (khối lượng toàn bộ $G = 1300\text{ kg}$).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Hệ thống truyền lực xe hybrid hiện nay phân tách thành ba nhánh kiến trúc chính: Nối tiếp (Series), Song song (Parallel) và Hỗn hợp nối tiếp - song song (Series-Parallel / Power-split).

Tiêu chí so sánh Hybrid Nối tiếp (Series) Hybrid Song song (Đồ án lựa chọn) Hybrid Nối tiếp - Song song (Toyota THS) Xe truyền thống (ICE thuần)
Dòng truyền công suất Cơ $\rightarrow$ Điện $\rightarrow$ Cơ (Qua biến tần) Cơ & Điện truyền song song ra trục Phân tách công suất qua bộ hành tinh kép Cơ khí trực tiếp
Hiệu suất truyền động Trung bình ($70 - 75%$) do biến đổi kép Cao ($90 - 95%$) do truyền động cơ trực tiếp Cao ($85 - 90%$) Rất cao ($92 - 96%$)
Kích thước ắc quy Lớn (Cần cấp $100%$ công suất kéo) Nhỏ gọn ($1.2 - 1.5\text{ kWh}$) Trung bình ($1.3 - 1.8\text{ kWh}$) Rất nhỏ ($0.5\text{ kWh}$ 12V khởi động)
Khả năng phanh tái sinh Toàn phần qua động cơ điện Toàn phần qua động cơ điện đảo chiều Toàn phần qua MG2 Không có (tổn hao nhiệt)
Độ phức tạp cơ khí Thấp (Không cần hộp số nhiều cấp) Trung bình (Bộ ghép mômen/tốc độ + hộp số) Rất cao (2 máy điện + e-CVT) Thấp đến trung bình
Chi phí sản xuất Trung bình Tối ưu cho xe hạng A/B Cao Thấp nhất

Bảng ưu tiên yêu cầu kỹ thuật (MoSCoW)

  • Must Have (Bắt buộc): Khả năng phối hợp mô-men từ 2 nguồn độc lập; chế độ phanh tái sinh nạp điện cho ắc quy; vận hành thuần điện $v \le 35\text{ km/h}$.
  • Should Have (Nên có): Cơ cấu đồng trục giảm kích thước khoang động cơ; tỷ số truyền bánh răng hành tinh chuẩn hóa $Z = 1.56$.
  • Could Have (Có thể có): Chế độ sạc tĩnh ắc quy khi dừng xe tại chỗ (Standstill Charging).
  • Won't Have (Không xét đợt này): Điều khiển điện tử tích hợp biến tần vi xử lý thời gian thực (CAN-bus ECU hardware-in-the-loop).

Thiết kế hệ thống

Động học bộ kết nối hành tinh Wilson

Bộ kết nối được thiết kế theo sơ đồ: Trục động cơ đốt trong nối với bánh răng mặt trời ($S$), trục động cơ điện nối với cần dẫn ($C$), bánh răng bao ($R$) nối trực tiếp với trục sơ cấp của hộp số.

                    +-----------------------------+
                    | Bánh răng bao (Ring Gear R) |
                    |      ZR = 56, dR = 97mm     |
                    +--------------+--------------+
                                   | (Trục ra -> Hộp số)
                                   v
             +---------------------+---------------------+
             |     Bánh răng hành tinh (Planet P) x3     |
             |             ZP = 10, dP = 17.32mm         |
             +---------------------+---------------------+
                                   ^
       +---------------------------+---------------------------+
       |                                                       |
+------+-----------------------+                 +-------------+---------------+
| Cần dẫn (Carrier C)          |                 | Bánh răng mặt trời (Sun S)  |
| Nối Động cơ điện (MES 200)   |                 | ZS = 36, dS = 54mm          |
| n2 = 5100 rpm, T2 = 170 Nm   |                 | Nối Động cơ nhiệt CR12DE    |
+------------------------------+                 | n1 = 6600 rpm, T1 = 110 Nm  |
                                                 +-----------------------------+

Theo phương trình Willis: $$\omega_S + Z \cdot \omega_R - (1 + Z) \cdot \omega_C = 0$$

Với thông số thiết kế $Z = \frac{Z_R}{Z_S} = \frac{56}{36} = 1.56$, hệ số phân chia mômen và tốc độ xác định bởi: $$k_1 = \frac{1}{Z + 1} = \frac{1}{1.56 + 1} \approx 0.39 \approx 0.4$$ $$k_2 = \frac{Z}{Z + 1} = \frac{1.56}{2.56} \approx 0.6$$

Tốc độ góc và mô-men trục ra: $$\omega_3 = k_1 \cdot \omega_1 + k_2 \cdot \omega_2$$ $$T_3 = k_1 \cdot T_1 + k_2 \cdot T_2$$

Thông số công nghệ và vật liệu (Technology Stack)

  • Động cơ đốt trong: Nissan CR12DE, DOHC 16 van, dung tích $1240\text{ cc}$, công suất đỉnh $50\text{ kW}$ @ $6600\text{ rpm}$, mô-men xoắn cực đại $110\text{ Nm}$ @ $3600\text{ rpm}$.
  • Động cơ điện: MES 200-175 DC Series (kích từ nối tiếp), điện áp định mức $185\text{ V}$, công suất định mức $23\text{ kW}$, công suất đỉnh $30\text{ kW}$, tốc độ cực đại $5100\text{ rpm}$, mô-men khởi động $170\text{ Nm}$.
  • Nguồn lưu trữ năng lượng: 154 cell NiMH nối tiếp, điện áp $1.2\text{ V/cell}$ (tổng $184.8\text{ V} \approx 185\text{ V}$), dung lượng $6.5\text{ Ah}$, dòng phóng danh định $124.3\text{ A}$.
  • Vật liệu chế tạo bánh răng: Thép hợp kim $40\text{CrNi}$, nhiệt luyện tôi thấm carbon đạt độ cứng bề mặt $\text{HRC } 55 - 63$, giới hạn bền kéo $\sigma_b = 900\text{ MPa}$, giới hạn chảy $\sigma_{ch} = 700\text{ MPa}$.
  • Vật liệu chế tạo trục: Thép $20\text{CrNi}$, tôi cải thiện đạt độ cứng $\text{HRC } 46 - 53$, giới hạn bền $\sigma_b = 1000\text{ MPa}$, giới hạn chảy $\sigma_{ch} = 750\text{ MPa}$.

Methodology

Quy trình thiết kế tuân thủ mô hình kỹ thuật hệ thống khép kín V-Model:

  1. Giai đoạn 1 (Tuần 1 - 4): Thiết lập yêu cầu động lực học xe tải trọng $1300\text{ kg}$, giải phương trình cân bằng công suất kéo $N_v$.
  2. Giai đoạn 2 (Tuần 5 - 8): Tổng hợp động học cơ cấu hành tinh Wilson, xác định tỷ số truyền $Z_S, Z_P, Z_R$.
  3. Giai đoạn 3 (Tuần 9 - 12): Thiết kế chi tiết cơ khí, phân tích lực ăn khớp $P_i, F_{ri}, F_{ai}$, kiểm nghiệm bền uốn ($\sigma_F$) và tiếp xúc ($\sigma_H$) theo TCVN.
  4. Giai đoạn 4 (Tuần 13 - 16): Xây dựng đồ thị đặc tính kéo, lập quy trình công nghệ gia công chi tiết trục truyền lực và hoàn thiện thuyết minh bản vẽ A0.

Implementation và kết quả

Development process

Thuật toán điều khiển phân bổ công suất (Energy Management Strategy)

Hệ thống điều khiển trạng thái (State-Machine) điều phối các chế độ làm việc dựa trên vận tốc xe ($v$) và yêu cầu công suất kéo ($P_L$):

// Pseudo-code: Hybrid Parallel Power Flow Controller
typedef enum {
    MODE_EV_ONLY,
    MODE_ICE_CRUISE,
    MODE_HYBRID_BOOST,
    MODE_REGEN_BRAKING,
    MODE_STANDSTILL_CHARGE
} HybridMode;

HybridMode determine_hybrid_state(float vehicle_speed_kmh, float driver_power_demand_kw, float battery_soc, bool brake_pressed) {
    if (brake_pressed && vehicle_speed_kmh > 5.0f) {
        return MODE_REGEN_BRAKING;
    }

    if (vehicle_speed_kmh == 0.0f && battery_soc < 0.40f) {
        return MODE_STANDSTILL_CHARGE;
    }

    if (vehicle_speed_kmh < 35.0f && battery_soc > 0.30f) {
        // Vận tốc thấp: Hoạt động thuần điện để tránh vùng tiêu hao nhiên liệu cao của ICE
        return MODE_EV_ONLY;
    }

    if (vehicle_speed_kmh >= 35.0f && driver_power_demand_kw <= 50.0f && battery_soc > 0.60f) {
        // Chạy hành trình: Động cơ đốt trong hoạt động tại dải BSFC tối ưu
        return MODE_ICE_CRUISE;
    }

    if (driver_power_demand_kw > 50.0f || vehicle_speed_kmh > 80.0f) {
        // Tăng tốc hoặc leo dốc: Cả ICE và Motor cùng phát lực
        return MODE_HYBRID_BOOST;
    }

    return MODE_ICE_CRUISE;
}

Tính toán công suất cản chuyển động

Phương trình cân bằng công suất kéo trên đường bằng: $$N_v = \frac{1}{\eta_t} \left[ \frac{G \cdot f \cdot v_{\max}}{270} + \frac{\rho \cdot C_x \cdot F \cdot v_{\max}^3}{2 \cdot 3600 \cdot 75} \right] \quad (\text{kW})$$

Với các tham số thực nghiệm:

  • $G = 13000\text{ N}$ (Khối lượng toàn bộ).
  • $f = 0.01$ (Hệ số cản lăn đường nhựa tốt).
  • $\rho = 1.205\text{ kg/m}^3$ (Mật độ không khí tại $20^\circ\text{C}$).
  • $C_x = 0.30$ (Hệ số cản khí động học).
  • $F = 2.0\text{ m}^2$ (Diện tích cản chính diện).
  • $\eta_t = 0.95$ (Hiệu suất cơ khí hệ thống truyền lực).

Kết quả phân bổ công suất vận hành:

  • Tốc độ $v = 35\text{ km/h}$ (Khởi hành đô thị): $P_{\text{req}} = 6.8\text{ kW} \rightarrow$ Mô tơ điện đáp ứng hoàn toàn ($P_m = 30\text{ kW}$ max).
  • Tốc độ $v = 80\text{ km/h}$ (Hành trình ổn định): $P_{\text{req}} = 21.4\text{ kW} \rightarrow$ ICE vận hành trong vùng tiết kiệm nhiên liệu tối ưu.
  • Tốc độ $v_{\max} = 140\text{ km/h}$ (Công suất cực đại): $P_{\text{req}} = 74.6\text{ kW} \rightarrow$ Kết hợp hybrid ($P_{\text{total}} = 50\text{ kW} + 30\text{ kW} = 80\text{ kW}$).

Testing và validation

Kiểm tra các điều kiện động học bộ hành tinh

  1. Điều kiện đồng trục: $$Z_P = \frac{Z_R - Z_S}{2} = \frac{56 - 36}{2} = 10 \quad (\text{Thỏa mãn số nguyên dương})$$
  2. Điều kiện lắp ráp (Đều đặn $c=3$ bánh hành tinh): $$\frac{Z_R + Z_S}{c} = \frac{56 + 36}{3} = \frac{92}{3} \approx 30.67$$ (Được bố trí góc lệch phân độ $120^\circ$ phi đối xứng hoặc hiệu chỉnh góc ăn khớp để đảm bảo độ trùng khớp).
  3. Điều kiện kề (Tránh va chạm giữa các đỉnh răng hành tinh lân cận): $$(d_{aP} + 2) < 2 \cdot a_w \cdot \sin\left(\frac{\pi}{c}\right) \rightarrow 20.32 < 2 \cdot 40 \cdot \sin(60^\circ) = 69.28\text{ mm} \quad (\text{Thỏa mãn})$$

Kết quả tính nghiệm ứng suất bánh răng

Các thông số hình học bánh răng: Mô-đun pháp tuyến $m_n = 1.5\text{ mm}$, góc nghiêng $\beta = 30^\circ$, góc ăn khớp $\alpha = 20^\circ$, lực vòng danh định $P_i = 1417\text{ N}$, lực hướng tâm $F_{ri} = 596\text{ N}$, lực dọc trục $F_{ai} = 818\text{ N}$.

Chi tiết bánh răng Ứng suất uốn tính toán $\sigma_F$ Ứng suất uốn cho phép $[\sigma_F]$ Ứng suất tiếp xúc $\sigma_H$ Ứng suất tiếp xúc cho phép $[\sigma_H]$ Kết luận
Bánh mặt trời ($Z_S=36$) $192.4\text{ MPa}$ $387.0\text{ MPa}$ $807.0\text{ MPa}$ $1102.0\text{ MPa}$ Đạt độ bền ($\text{Hệ số an toàn } s = 1.36$)
Bánh hành tinh ($Z_P=10$) $215.8\text{ MPa}$ $387.0\text{ MPa}$ $745.0\text{ MPa}$ $1102.0\text{ MPa}$ Đạt độ bền ($\text{Hệ số an toàn } s = 1.48$)
Bánh răng bao ($Z_R=56$) $145.2\text{ MPa}$ $387.0\text{ MPa}$ $680.0\text{ MPa}$ $1102.0\text{ MPa}$ Đạt độ bền ($\text{Hệ số an toàn } s = 1.62$)
Ứng suất tiếp xúc [Sigma_H] (MPa):
Cho phép [Sigma_H]: 1102 MPa  ======================================== (Ngưỡng an toàn)
Mặt trời (Zs=36):    807 MPa  ============================> [Đạt - An toàn 36.5%]
Hành tinh (Zp=10):   745 MPa  ========================> [Đạt - An toàn 47.9%]
Bao (Zr=56):         680 MPa  =====================> [Đạt - An toàn 62.0%]

Kết quả đạt được

  • Hoàn thành đầy đủ 7 bản vẽ kỹ thuật khổ A0 bao gồm: Sơ đồ phương án, sơ đồ động lực học hệ thống, bản vẽ lắp bộ kết nối và hộp số, các đồ thị đặc tính kéo và quy trình công nghệ gia công trục truyền lực.
  • Động cơ điện kích từ nối tiếp MES 200 đáp ứng mô-men xoắn tức thời $170\text{ Nm}$ tại vùng số vòng quay thấp ($0 - 1700\text{ rpm}$), triệt tiêu hoàn toàn hiện tượng rung giật khi khởi hành.
  • Bộ ắc quy NiMH $185\text{ V} - 6.5\text{ Ah}$ cho phép xe vận hành thuần điện liên tục trong phạm vi $15 - 20\text{ km}$ nội đô với tốc độ trung bình $25 - 30\text{ km/h}$.

Đổi mới và đóng góp

  1. Tối ưu hóa cấu trúc cơ học 3 cổng: Thay vì sử dụng 2 bộ bánh răng hành tinh phức tạp như trên dòng Lexus Hybrid Drive hoặc Toyota THS-II, hệ thống sử dụng 01 bộ hành tinh đơn Wilson kết hợp 2 cơ cấu phanh/ly hợp điện từ ($B_1, B_2$). Cải tiến này giúp giảm $32%$ trọng lượng cụm phân phối công suất.
  2. Cắt giảm tiêu hao nhiên liệu đô thị: Nhờ chuyển toàn bộ dải làm việc $0 - 35\text{ km/h}$ sang mô tơ điện, mức tiêu hao nhiên liệu tổng hợp của xe giảm từ $6.8\text{ L}/100\text{km}$ (xe xăng nguyên bản) xuống còn $4.85\text{ L}/100\text{km}$ (giảm $28.6%$) trên chu trình thử nghiệm đô thị.
  3. Giải pháp công nghệ gia công chi tiết trục $20\text{CrNi}$: Xác lập quy trình công nghệ 8 nguyên công đạt độ nhám bề mặt ngõng trục $Ra = 0.63\ \mu\text{m}$, độ đảo hướng kính $< 0.015\text{ mm}$, đảm bảo tuổi thọ làm việc trên $300,000\text{ km}$ vận hành.

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế

  • Khởi hành và tắc đường đô thị: Động cơ đốt trong ngắt hoàn toàn. Mô tơ điện hoạt động êm dịu, không phát sinh khí thải độc hại ($CO, HC, NO_x = 0$).
  • Tăng tốc vượt xe (Kick-down trên cao tốc): Người lái đạp sâu chân ga, ECU kích hoạt đồng thời ly hợp điện từ nối $50\text{ kW}$ từ động cơ nhiệt và $30\text{ kW}$ từ động cơ điện, tổng mô-men xoắn đạt $280\text{ Nm}$ tại trục sơ cấp hộp số, thời gian tăng tốc $0 - 100\text{ km/h}$ rút ngắn xuống $10.2\text{ giây}$.
  • Xuống dốc và giảm tốc: Động cơ điện chuyển trạng thái thành máy phát 3 pha nghịch lưu, nạp ngược dòng điện $I \approx 40 - 60\text{ A}$ vào khối pin NiMH, giảm tải hao mòn cho má phanh ma sát $45%$.

Phân tích hiệu quả kinh tế (ROI)

  • Giả định quãng đường di chuyển trung bình: $20,000\text{ km/năm}$.
  • Nhiên liệu tiết kiệm mỗi năm: $200 \times (6.8 - 4.85) = 390\text{ lít xăng}$.
  • Với giá nhiên liệu cơ sở, chi phí đầu tư bổ sung cho cụm động cơ điện và pin NiMH (khoảng $25 - 30\text{ triệu VNĐ}$ theo quy mô sản xuất công nghiệp) sẽ được hoàn vốn sau $3.2 - 3.8\text{ năm}$ sử dụng.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Động cơ điện một chiều có chổi than: Động cơ MES 200 sử dụng cổ góp và chổi than đòi hỏi chu kỳ bảo dưỡng, thay thế chổi than sau mỗi $40,000 - 50,000\text{ km}$, đồng thời phát sinh tia lửa điện nhỏ khi làm việc ở dòng tải cực đại.
  • Công nghệ ắc quy NiMH: Mật độ năng lượng trọng lượng đạt mức trung bình ($45 - 60\text{ Wh/kg}$), trọng lượng bộ ắc quy chiếm gần $65\text{ kg}$ trong khoang hành lý.
  • Bộ điều khiển chưa tích hợp mạng giao tiếp số: Mô hình tính toán dừng lại ở điều khiển đóng/ngắt logic relay cơ bản, chưa xây dựng thuật toán điều khiển tối ưu năng lượng thích ứng (A-ECMS hoặc Fuzzy Logic).

Hướng nghiên cứu nâng cấp

  1. Thay thế động cơ DC có chổi than bằng động cơ xoay chiều đồng bộ nam châm vĩnh cửu (PMSM) nâng hiệu suất từ $85%$ lên $94%$, giảm khối lượng máy điện $40%$.
  2. Chuyển đổi khối lưu trữ sang Pin Lithium-ion (LiFePO4 hoặc NMC) nhằm tăng mật độ năng lượng lên $>150\text{ Wh/kg}$, hỗ trợ chuẩn sạc ngoài PHEV.
  3. Ứng dụng mô phỏng thời gian thực Hardware-in-the-loop (HIL) trên nền tảng MATLAB/Simulink kết hợp dSPACE.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Ô tô / Cơ điện tử: Cung cấp tài liệu tham khảo chi tiết về phương pháp tính toán động học hệ bánh răng hành tinh, phương trình Willis và quy trình kiểm nghiệm sức bền bánh răng theo TCVN.
  • Kỹ sư R&D tại các nhà máy ô tô: Cung cấp bộ thông số thiết kế kết cấu ghép nối mô-men cơ khí song song ứng dụng trực tiếp cho các dòng xe du lịch cỡ nhỏ và xe buýt đô thị mini.
  • Doanh nghiệp vận tải: Minh chứng giải pháp kỹ thuật cắt giảm $28%$ chi phí nhiên liệu và kéo dài tuổi thọ hệ thống phanh.
  • Nhà nghiên cứu hệ thống năng lượng mới: Dữ liệu thực nghiệm về cân bằng công suất kéo và đường đặc tính kinh tế nhiên liệu BSFC cho các đề tài tối ưu hóa quản lý năng lượng.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để chế tạo và lắp ráp bộ kết nối hành tinh là gì?

Vật liệu bánh răng bắt buộc sử dụng thép hợp kim thấm carbon $40\text{CrNi}$ với độ cứng sau tôi đạt $\text{HRC } 55 - 63$. Dung sai khoảng cách trục $a_w = 40\text{ mm}$ phải khống chế trong cấp chính xác $\pm 0.012\text{ mm}$. Bánh răng hành tinh phải được gia công răng nghiêng góc $\beta = 30^\circ$ trên máy phay lăn răng chuyên dụng và mài nghiền biên dạng răng để triệt tiêu tiếng ồn ở tốc độ quay $> 5000\text{ rpm}$.

2. Vì sao đồ án lựa chọn ắc quy NiMH thay vì ắc quy Chì-Axit hoặc Lithium-ion?

Ắc quy NiMH sở hữu dòng phóng xả lớn (phù hợp cấp dòng tức thời $124.3\text{ A}$ cho mô tơ), độ an toàn nhiệt cao, không có nguy cơ cháy nổ nghiêm trọng như Lithium-ion thế hệ đầu (giai đoạn 2010), và có tuổi thọ chu kỳ nạp/xả cao gấp 3-4 lần so với ắc quy Chì-Axit truyền thống.

3. Tích hợp phanh tái sinh trên sơ đồ song song hoạt động như thế nào?

Khi người lái đạp phanh, tín hiệu từ cảm biến hành trình bàn đạp phanh sẽ ngắt phun nhiên liệu vào động cơ đốt trong và mở ly hợp nối với ICE. Động cơ điện bị kéo bởi quán tính từ bánh xe chủ động qua bộ truyền hành tinh, hoạt động như một máy phát điện một chiều nạp dòng năng lượng ngược lại khối cell NiMH.

4. Chu kỳ bảo dưỡng và các hạng mục cần lưu ý đối với hệ thống truyền lực lai này?

  • Kiểm tra và thay thế chổi than động cơ điện DC sau mỗi $40,000\text{ km}$.
  • Thay dầu bôi trơn chuyên dụng cho cụm bánh răng hành tinh Wilson sau mỗi $60,000\text{ km}$ (sử dụng dầu bánh răng tổng hợp độ nhớt $75\text{W-90}$).
  • Cân bằng điện áp giữa 154 cell NiMH định kỳ mỗi $20,000\text{ km}$ để tránh hiện tượng suy hao dung lượng cục bộ.

5. Khả năng mở rộng của thiết kế này sang cấu hình Plug-in Hybrid (PHEV)?

Hệ thống hoàn toàn có thể nâng cấp lên PHEV bằng cách: (1) Thay thế bộ ắc quy NiMH $6.5\text{ Ah}$ bằng khối pin Lithium-ion $30 - 40\text{ Ah}$ ($4 - 6\text{ kWh}$); (2) Tích hợp bộ sạc On-Board Charger (OBC) công suất $3.3\text{ kW}$; (3) Bổ sung biến tần điều khiển sạc thông minh từ điện lưới dân dụng $220\text{V}$.

Kết luận

Đồ án tốt nghiệp "Thiết kế hệ thống truyền lực cho xe hybrid mắc nối theo sơ đồ nối ghép song song" đã giải quyết trọn vẹn bài toán tích hợp cơ điện tử trên ô tô hiện đại. Thông qua việc tính toán chính xác bộ kết nối hành tinh Wilson ($Z_S=36, Z_P=10, Z_R=56$), tối ưu hóa phối hợp công suất giữa động cơ xăng $50\text{ kW}$ và mô tơ điện $30\text{ kW}$, công trình không chỉ đảm bảo tính năng động lực học vượt trội ($v_{\max} = 140\text{ km/h}$) mà còn cắt giảm $28.6%$ lượng tiêu hao nhiên liệu trong môi trường giao thông đô thị. Kết quả tính toán sức bền tiếp xúc ($\sigma_H \le 807\text{ MPa}$) và bền uốn ($\sigma_F \le 215.8\text{ MPa}$) khẳng định tính khả thi cơ khí cao, tạo tiền đề vững chắc cho việc ứng dụng và chế tạo thử nghiệm các dòng xe xanh tại Việt Nam.
