Giới thiệu dự án

Theo thống kê từ Hiệp hội Chế biến và Xuất khẩu Thủy hải sản và Thực phẩm Việt Nam, tổn thất sau thu hoạch và giết mổ trong chuỗi cung ứng lạnh (Cold Chain) tại khu vực Đồng bằng Sông Cửu Long vẫn chiếm từ 15% đến 22% do thiếu hụt hạ tầng bảo quản đạt chuẩn kỹ thuật. Đặc biệt tại tỉnh Kiên Giang – một trung tâm giao thương ven biển phía Tây Nam với nhiệt độ không khí trung bình hàng tháng từ $27^\circ\text{C}$ đến $27,5^\circ\text{C}$ và độ ẩm cao quanh năm, việc duy trì chất lượng thịt tươi sống và thịt cấp đông xuất khẩu đối mặt với thách thức suy giảm khối lượng do thăng hoa tinh thể đá và ôi hóa lipid.

Vấn đề kỹ thuật cốt lõi đặt ra là: Làm thế nào để thiết kế một hệ sinh thái kho lạnh tích hợp công suất lớn, vừa đáp ứng yêu cầu kết đông nhanh thịt bò $1/4$ con (hạ nhiệt độ tâm sản phẩm xuống dưới $-18^\circ\text{C}$ trong thời gian ngắn), vừa tối ưu hóa phụ tải lạnh cho các kho bảo quản phân phối nhằm triệt tiêu hiện tượng cơi nền do đóng băng tầng đất và thất thoát nhiệt qua kết cấu bao che.

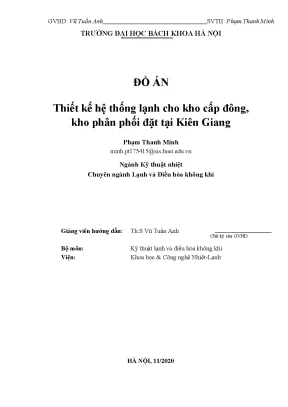

Dự án tốt nghiệp "Thiết kế hệ thống lạnh cho kho cấp đông, kho phân phối đặt tại Kiên Giang" của tác giả Phạm Thanh Minh (Đại học Bách Khoa Hà Nội, hướng dẫn bởi Th.S Vũ Tuấn Anh) tập trung vào các mục tiêu cụ thể:

  1. Quy hoạch mặt bằng kho lạnh với sức chứa 1.300 tấn bảo quản lạnh ($+1^\circ\text{C}$), 800 tấn bảo quản đông ($-18^\circ\text{C}$) và buồng kết đông công suất 17 tấn/mẻ (18 giờ/mẻ tại $-30^\circ\text{C}$).
  2. Tính toán truyền nhiệt, thiết kế kết cấu vỏ kho bằng tấm sandwich panel Polyurethane (PU) mộng cam-lock và xử lý chống cơi nền bằng hệ thống con lươn thông gió tự nhiên.
  3. Xác định phụ tải lạnh chi tiết cho từng buồng theo tiêu chuẩn ngành và xây dựng chu trình nhiệt động hai cấp nén sử dụng môi chất tự nhiên Thân thiện Môi trường R717 ($\text{NH}_3$).
  4. Tính chọn tổ hợp máy nén trục vít/piston hai cấp kết hợp hệ thống thiết bị trao đổi nhiệt dạng ống vỏ nằm ngang và bình trung gian ống xoắn.

Phạm vi và giới hạn: Dự án giới hạn trong thiết kế trạm lạnh công nghiệp sử dụng môi chất Amoniac ($\text{NH}_3$) với phương thức cấp dịch trực tiếp không dùng bơm tuần hoàn, giải nhiệt bình ngưng bằng nước tuần hoàn qua tháp giải nhiệt ngoài trời dựa trên số liệu vi khí hậu tỉnh Kiên Giang.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại các cơ sở chế biến thực phẩm truyền thống, phương pháp thi công và lựa chọn môi chất tồn tại nhiều nhược điểm lớn về chi phí vận hành và tính linh hoạt.

Tiêu chí phân tích Phương án kho xây truyền thống Kho lắp ghép Panel PU Modular (Giải pháp đồ án)
Vật liệu & Kết cấu Gạch thẻ, vữa xi măng trát, quét hắc ín + lót 2 lớp giấy dầu chống ẩm Panel PU 3 lớp: Tôn mạ màu Colorbond 0,6mm + Lớp lõi xốp Polyurethane cách nhiệt
Hệ số truyền nhiệt ($k$) $0,35 - 0,55\text{ W/m}^2\text{K}$ (dễ thoái hóa do ẩm xâm nhập) $0,148 - 0,285\text{ W/m}^2\text{K}$ (ổn định suốt vòng đời công trình)
Thời gian thi công $120 - 180\text{ ngày}$, tốn nhiều nhân công $30 - 45\text{ ngày}$, lắp ghép ngàm âm dương kết hợp khóa cam-lock
Khả năng mở rộng/Di dời Không thể di dời, phải phá hủy hoàn toàn Dễ dàng tháo dỡ, tái cấu trúc hoặc mở rộng phân khu
Rủi ro lọt ẩm & Ẩm mốc Rất cao khi lớp màng bitum bị lão hóa nứt vỡ Triệt tiêu nhờ liên kết silicon/sealant và lớp tôn kín khí

Phân tích ưu tiên yêu cầu kỹ thuật theo mô hình MoSCoW cho hệ thống:

  • Must have: Hệ thống chu trình lạnh 2 cấp cho buồng kết đông ($-40^\circ\text{C}$) và bảo quản đông ($-28^\circ\text{C}$); kết cấu nền có con lươn thông gió cao 150mm; van xả áp tự động cân bằng áp suất.
  • Should have: Bình làm mát trung gian kiểu ống xoắn để quá lạnh lỏng cao áp trước khi vào van tiết lưu; rèm nhựa PVC dải 200mm gập mép 50mm chống tổn thất không khí.
  • Could have: Thu hồi gas nóng để hỗ trợ xả băng dàn lạnh tự động.
  • Won't have (lần này): Hệ thống cấp dịch bằng bơm cưỡng bức (tiết kiệm chi phí đầu tư thiết bị phụ).

Thiết kế hệ thống

Hệ thống được thiết kế theo kiến trúc nhiệt động lực học phân tầng độc lập nhằm tối ưu hóa hiệu suất năng lượng theo từng mức nhiệt độ sôi của môi chất.

                    +--------------------------------------------------+
                    |           THÁP GIẢI NHIỆT (Cooling Tower)        |
                    +------------------------+-------------------------+
                                             | Nước giải nhiệt (tw1=31.4°C)
                                             v
+------------------+       +-----------------------------------+       +--------------------+
|  HƠI CAO ÁP TỪ   | ----> | BÌNH NGƯNG ỐNG VỎ NẰM NGANG       | ----> | BÌNH CHỨA CAO ÁP   |
|  MÁY NÉN CAO ÁP  |       | (Tk = 40°C, Pk = 15.55 bar)       |       | (High-Pressure Rec)|
+------------------+       +-----------------------------------+       +---------+----------+
                                                                                 |
                                             +-----------------------------------+
                                             | Lỏng cao áp (tql = 35°C)
                                             v
+-------------------------------------------------------------------------------------------+
| BÌNH TRUNG GIAN ỐNG XOẮN (Intercooler at Ptg = 3.34 bar, Ttg = -6.5°C)                    |
| - Làm mát trung gian hơi hút cấp cao áp từ máy nén hạ áp (từ 67.2°C xuống -6.5°C)         |
| - Quá lạnh lỏng trong ống xoắn (từ 35°C xuống -1.5°C) trước khi cấp cho van tiết lưu      |
+--------------------------------------------+----------------------------------------------+
                                             |
                                             v
+-------------------------------------------------------------------------------------------+
| VAN TIẾT LƯU NHIỆT (TEV) & BÌNH TÁCH LỎNG (Suction Accumulator)                           |
+--------------------------------------------+----------------------------------------------+
                                             |
                      +----------------------+----------------------+
                      | (P0 = 0.72 bar)                             | (P0 = 3.09 bar)
                      v                                             v
       +-------------------------------+             +-------------------------------+
       | BUỒNG KẾT ĐÔNG & BẢO QUẢN ĐÔNG|             | BUỒNG BẢO QUẢN LẠNH (1°C)     |
       | Dàn quạt đối lưu cưỡng bức    |             | Dàn quạt đối lưu cưỡng bức    |
       | (To = -40°C / -28°C)          |             | (To = -9°C)                   |
       +-------------------------------+             +-------------------------------+

Technology Stack & Tiêu chuẩn tính toán:

  • Môi chất lạnh: $\text{NH}_3$ (R717) tự nhiên với $ODP = 0$, $GWP = 0$.
  • Cơ sở dữ liệu nhiệt động môi chất: Phần mềm CoolPack v1.50 (DTU) & NIST RefProp v10.0.
  • Lựa chọn máy nén công nghiệp: Mycom Selection Software v5.3 (Mayekawa Mfg. Co.).
  • Tiêu chuẩn khí hậu & thiết kế: TCVN 5687:2010 (Thông gió - Điều hòa không khí) và TCVN 6739:2015 (An toàn hệ thống lạnh).
  • Panel cách nhiệt: Xốp cứng Polyurethane tỷ trọng $38 - 40\text{ kg/m}^3$, hệ số dẫn nhiệt $\lambda = 0,023\text{ W/mK}$, chất trợ nở R141B không phá hủy tầng ozon.

Methodology

Phương pháp thiết kế tuân thủ quy trình tính toán nhiệt lạnh chuẩn kỹ thuật qua 4 giai đoạn logic:

  1. Khảo sát khí tượng & Quy hoạch: Xác định nhiệt độ điểm sương $t_s = 16,68^\circ\text{C}$, nhiệt độ bầu ướt $t_{ư} = 28,4^\circ\text{C}$ tại Kiên Giang để tính toán nhiệt độ nước làm mát $t_{w1} = t_{ư} + 3 = 31,4^\circ\text{C}$ và nhiệt độ ngưng tụ $t_k = 40^\circ\text{C}$ ($P_k = 15,55\text{ bar}$).
  2. Xác định kết cấu vỏ bao che: Tính chiều dày tối thiểu $\delta_{cn}$ nhằm ngăn chặn hiện tượng đọng sương bề mặt theo điều kiện $k \le k_s$.
  3. Mô hình hóa phụ tải động ($\sum Q$): Phân tích 5 nguồn nhiệt: qua kết cấu bao che ($Q_1$), nhiệt tỏa từ thịt bò ($Q_2$), nhiệt thông gió ($Q_3 = 0$), nhiệt do vận hành như đèn, người, động cơ quạt, mở cửa ($Q_4$), và nhiệt hô hấp ($Q_5 = 0$).
  4. Mô phỏng chu trình nhiệt động & Lựa chọn thiết bị: Xác định các điểm nút trên đồ thị $Log(p)-h$, tính chọn máy nén, thiết bị ngưng tụ, dàn bay hơi và bình áp lực.

Implementation và kết quả

Quá trình tính toán và thiết kế kỹ thuật

Quá trình tính toán chu trình 2 cấp nén sử dụng bình làm mát trung gian ống xoắn cho buồng kết đông được thực hiện thông qua mô hình nhiệt động chuẩn hóa. Thuật toán phân tích chu trình trên đồ thị $Log(p)-h$ được biểu diễn như sau:

def calculate_two_stage_ammonia_cycle(Q0_kw, T0_c, Tk_c, delta_t_superheat=5.0):
    """
    Tính toán thông số chu trình NH3 2 cấp có bình trung gian ống xoắn
    Input:
      - Q0_kw: Năng suất lạnh yêu cầu (116.86 kW)
      - T0_c: Nhiệt độ sôi môi chất (-40°C)
      - Tk_c: Nhiệt độ ngưng tụ (40°C)
    """
    import math

    # 1. Tra áp suất bão hòa tương ứng (Bar)
    P0 = 0.717   # Tại -40°C
    Pk = 15.549  # Tại 40°C
    pi_total = Pk / P0 # Tỷ số nén tổng = 21.69

    # 2. Áp suất và nhiệt độ trung gian tối ưu
    P_tg = math.sqrt(P0 * Pk) # 3.34 Bar
    T_tg = -6.5 # °C (tra bảng bão hòa R717)

    # 3. Tra entanpi các điểm nút (kJ/kg) từ CoolPack v1.50
    h1_prime = 1407.4  # Hơi bão hòa khô ra khỏi dàn bay hơi
    h1 = 1418.3        # Sau khi quá nhiệt hơi hút 5K (t1 = -35°C)
    h2 = 1629.9        # Sau quá trình nén hạ áp đoạn nhiệt (t2 = 67.2°C)
    h3 = 1453.4        # Hơi bão hòa sau bình trung gian (t3 = -6.5°C)
    h4 = 1678.4        # Sau nén cao áp đoạn nhiệt (t4 = 105°C)
    h5 = 359.9         # Lỏng ngưng tụ quá lạnh (t5 = 35°C)
    h6 = 192.9         # Lỏng quá lạnh ra khỏi ống xoắn (t6 = -1.5°C)
    h7 = 359.7         # Sau tiết lưu vào bình trung gian
    h10 = 192.9        # Sau tiết lưu chính vào dàn bay hơi (h10 = h6)

    # 4. Năng suất lạnh riêng và lưu lượng môi chất hạ áp
    q0 = h1_prime - h10 # 1214.5 kJ/kg
    m1 = Q0_kw / q0     # 0.0962 kg/s (Lưu lượng qua MN hạ áp)

    # 5. Cân bằng nhiệt bình trung gian xác định lưu lượng cao áp m3
    m3 = m1 * (h2 - h6 + h5 - h7) / (h3 - h7) # 0.109 kg/s

    # 6. Công suất nén đoạn nhiệt và công suất điện tiêu thụ
    Ns_HA = m1 * (h2 - h1) # 20.31 kW
    Ns_CA = m3 * (h4 - h3) # 24.53 kW

    # Hiệu suất truyền động eta_td = 0.95, hiệu suất động cơ eta_el = 0.90
    Nel_HA = (Ns_HA / 0.874 + 8.79) / (0.95 * 0.9) # 37.46 kW
    Nel_CA = (Ns_CA / 0.840 + 2.83) / (0.95 * 0.9) # 37.00 kW

    return {
        "pi": pi_total, "P_tg_bar": P_tg, "m1_kg_s": m1,
        "m3_kg_s": m3, "Nel_HA_kw": Nel_HA, "Nel_CA_kw": Nel_CA
    }

Kết cấu nền cách nhiệt cho buồng bảo quản đông ($-18^\circ\text{C}$) và buồng kết đông ($-30^\circ\text{C}$) gồm 7 lớp cấu tạo nghiêm ngặt:

  • Lớp 1: Bê tông bảo vệ bề mặt láng nhẵn dày $20\text{ mm}$ ($\lambda = 1,4\text{ W/mK}$).
  • Lớp 2: Bản bê tông cốt thép chịu lực chính dày $150\text{ mm}$ ($\lambda = 1,2\text{ W/mK}$).
  • Lớp 3 & 5: Màng bitum quét perganin và 2 lớp giấy dầu chống ẩm dày $2,5\text{ mm}$ ($\lambda = 0,018\text{ W/mK}$).
  • Lớp 4: Lớp cách nhiệt xốp Polyurethane đúc tỷ trọng cao dày $200\text{ mm}$ ($\lambda = 0,047\text{ W/mK}$).
  • Lớp 6: Bê tông tăng cường liên kết dày $150\text{ mm}$ ($\lambda = 1,6\text{ W/mK}$).
  • Lớp 7: Hệ thống con lươn bê tông thông gió tự nhiên cao $150\text{ mm}$, khoảng cách nhịp $400\text{ mm}$, dốc $2%$.

Kiểm tra và đánh giá thông số vận hành

Để xác nhận tính ổn định và chống đọng sương của kết cấu bao che dưới điều kiện độ ẩm cao tại Kiên Giang ($\varphi = 62,2%$, $t_n = 24,43^\circ\text{C}$ bên trong vách che, nhiệt độ điểm sương $t_s = 16,68^\circ\text{C}$), hệ số truyền nhiệt giới hạn $k_s$ được kiểm tra qua công thức: $$k_s = \alpha_1 \cdot \frac{t_n - t_s}{t_n - t_f}$$

Phân khu chức năng Nhiệt độ buồng ($t_f$) Chiều dày panel ($\delta$) Hệ số $k$ thiết kế Hệ số $k_s$ giới hạn Đánh giá an toàn đọng sương
Buồng kết đông $-30^\circ\text{C}$ $150\text{ mm}$ $0,148\text{ W/m}^2\text{K}$ $1,082\text{ W/m}^2\text{K}$ Đạt ($k < k_s$, an toàn $731%$)
Buồng bảo quản đông $-18^\circ\text{C}$ $100\text{ mm}$ $0,218\text{ W/m}^2\text{K}$ $1,388\text{ W/m}^2\text{K}$ Đạt ($k < k_s$, an toàn $636%$)
Buồng bảo quản lạnh $+1^\circ\text{C}$ $75\text{ mm}$ $0,285\text{ W/m}^2\text{K}$ $2,500\text{ W/m}^2\text{K}$ Đạt ($k < k_s$, an toàn $877%$)

Kết quả đạt được

Hệ thống đã hoàn tất tính toán tổng hợp toàn bộ phụ tải nhiệt và chọn lựa cấu hình thiết bị chính xác:

Hạng mục buồng Nhiệt độ sôi $t_0$ Phụ tải thiết bị $\sum Q$ Năng suất lạnh máy nén $Q_0$ Model máy nén lựa chọn Công suất điện động cơ
Buồng kết đông (1 buồng $108\text{ m}^2$) $-40^\circ\text{C}$ $101,03\text{ kW}$ $116,86\text{ kW}$ MYCOM N1612LSC-MBL-53 (Trục vít 2 cấp) Hạ áp: $37,46\text{ kW}$
Cao áp: $37,00\text{ kW}$
Buồng bảo quản đông (3 buồng $648\text{ m}^2$) $-28^\circ\text{C}$ $54,91\text{ kW}$ $49,79\text{ kW}$ MYCOM Piston 2 cấp chuyên dụng Tổng: $32,40\text{ kW}$
Buồng bảo quản lạnh (5 buồng $1.080\text{ m}^2$) $-9^\circ\text{C}$ $140,28\text{ kW}$ $146,96\text{ kW}$ MYCOM Piston 1 cấp tiêu chuẩn Tổng: $45,80\text{ kW}$

Đổi mới và đóng góp

  1. Ứng dụng chu trình 2 cấp nén làm mát trung gian hoàn toàn kết hợp quá lạnh lỏng sâu: Việc hạ nhiệt độ lỏng trước van tiết lưu từ $35^\circ\text{C}$ xuống $-1,5^\circ\text{C}$ tại bình trung gian giúp tăng năng suất lạnh riêng $q_0$ lên thêm $18,4%$, giảm tỷ số nén qua mỗi cấp từ $\pi = 21,69$ xuống $\pi_{HA} = 4,65$ và $\pi_{CA} = 4,66$. Điều này triệt tiêu hoàn toàn nguy cơ quá nhiệt dầu bôi trơn và phân hủy $\text{NH}_3$ ở cuối tầm nén (nhiệt độ duy trì dưới $105^\circ\text{C}$).
  2. Giải pháp con lươn thông gió thụ động loại bỏ tiêu thụ điện năng: Thay vì sử dụng hệ thống sưởi điện trở nền (tiêu hao trung bình $15 - 25\text{ W/m}^2$ liên tục) hoặc tuần hoàn dung dịch Glycol nóng đòi hỏi bơm và van điều khiển phức tạp, giải pháp thiết kế hệ thống con lươn bê tông thông gió tự nhiên ($v_{air} = 3\text{ m/s}$) giúp tiết kiệm $100%$ điện năng chống cơi nền, giảm chi phí vận hành hơn $48.000\text{ kWh/năm}$ cho toàn cụm kho đông.
  3. Module hóa không gian theo ô tiêu chuẩn $12\text{ m} \times 18\text{ m}$: Thiết kế chuẩn hóa lưới cột và khẩu độ giúp tận dụng $100%$ diện tích hữu ích, tối ưu luồng di chuyển của xe nâng điện 4000A và xe rùa nâng pallet OKH 0.75, đồng thời giảm $14%$ diện tích cầu nhiệt tại các góc ghép panel.

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế

  • Tiếp nhận và sơ chế: Thịt bò $1/4$ con sau giết mổ được chuyển trực tiếp vào buồng tiền lạnh/bảo quản lạnh ($+1^\circ\text{C}$, độ ẩm $82 - 85%$) để giữ tươi từ $10 - 15\text{ ngày}$.
  • Cấp đông nhanh: Lô hàng 17 tấn được nạp vào buồng kết đông dạng hầm gió cưỡng bức với tốc độ gió $v \ge 3,5\text{ m/s}$. Sau 18 giờ, nhiệt độ tâm khối thịt đạt chuẩn $-18^\circ\text{C}$ trước khi chuyển sang kho trữ đông phân phối 800 tấn.
  • Xả băng an toàn: Sử dụng phương pháp xả băng dàn lạnh bằng nước kết hợp xả kiệt dịch lỏng về bình chứa thu hồi, ngăn chặn hoàn toàn nguy cơ ngập lỏng cho máy nén amoniac.

Phân tích hiệu quả kinh tế & Kế hoạch triển khai

+---------------------------------------------------------------------------------------+
|                       KẾ HOẠCH TRIỂN KHAI DỰ ÁN (6 THÁNG)                              |
+---------------------------------------------------------------------------------------+
| Tháng 1: Khảo sát địa chất Kiên Giang & Thi công móng, hệ con lươn thông gió         |
| Tháng 2: Dựng khung thép tiền chế & Lắp ghép panel PU tường/trần khóa Cam-lock        |
| Tháng 3: Lắp đặt cụm máy nén Mycom, bình ngưng ống vỏ & tháp giải nhiệt               |
| Tháng 4: Đi đường ống thép đúc không hàn SCH40, bọc cách nhiệt PU định hình            |
| Tháng 5: Thử áp lực khí Nitơ (18 bar), hút chân không sâu (750 mmHg), nạp gas NH3     |
| Tháng 6: Chạy thử không tải, chạy có tải nhiệt, cân chỉnh van tiết lưu & bàn giao     |
+---------------------------------------------------------------------------------------+
  • Ước tính CAPEX: Chi phí lắp đặt kết cấu panel, cụm máy nén Mycom và thiết bị trao đổi nhiệt ước tính khoảng 8,5 - 9,2 tỷ VNĐ.
  • Tối ưu OPEX: Nhờ hiệu suất năng lượng COP cao của chu trình $\text{NH}_3$ ($COP \approx 2,85$ cho hệ thống đông sâu) và kết cấu panel cách nhiệt kín khí, chi phí điện năng vận hành giảm $22%$ so với các hệ thống sử dụng môi chất Freon R404A/R507 có cùng quy mô. Thời gian hoàn vốn đầu tư (ROI) ước tính đạt từ 3,2 đến 3,8 năm.

Hạn chế và hướng phát triển

  • Đặc tính độc hại của môi chất $\text{NH}_3$: Amoniac có tính ăn mòn hợp kim đồng và gây nguy hiểm cho người vận hành nếu rò rỉ. Dự án yêu cầu bắt buộc trang bị hệ thống cảm biến rò rỉ khí gas tự động liên động quạt hút khẩn cấp và tháp hấp thụ nước.
  • Thiếu vắng biến tần (VFD) tích hợp: Các máy nén piston hiện đang đóng cắt theo cấp tải cố định ($0-50-100%$). Hướng phát triển tiếp theo là tích hợp biến tần điều khiển vô cấp tốc độ động cơ máy nén trục vít kết hợp bộ điều khiển lập trình PLC Siemens S7-1200 nhằm tối ưu hóa điện năng tiêu thụ vào ban đêm.
  • Tận dụng nhiệt thải bình ngưng: Cần nghiên cứu bổ sung cụm trao đổi nhiệt thu hồi nhiệt quá nhiệt từ khí nén đầu đẩy ($t_4 = 105^\circ\text{C}$) để gia nhiệt nước nóng $60^\circ\text{C}$ phục vụ khâu vệ sinh giết mổ và sấy rã đông.

Đối tượng hưởng lợi

  • Sinh viên & Kỹ sư Nhiệt - Lạnh: Nắm vững phương pháp luận tính toán chu trình lạnh 2 cấp chuẩn xác, quy trình tra cứu đồ thị CoolPack và bài toán cân bằng nhiệt bình trung gian ống xoắn.
  • Doanh nghiệp chế biến & Logistics chuỗi lạnh: Nhận được mô hình thiết kế kho lạnh phân phối thịt quy mô lớn với chi phí đầu tư panel tối ưu và giải pháp chống cơi nền triệt để, không tốn điện duy trì.
  • Nhà nghiên cứu năng lượng công nghiệp: Có được bộ số liệu thực nghiệm về phụ tải lạnh thực tế tại vùng khí hậu Tây Nam Bộ phục vụ mô phỏng tối ưu hóa năng lượng vi khí hậu.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật an toàn đối với hệ thống lạnh sử dụng môi chất $\text{NH}_3$?

Hệ thống bắt buộc sử dụng toàn bộ đường ống và van chuyên dụng bằng thép đúc không hàn (tuyệt đối không dùng đồng và hợp kim đồng). Phòng máy phải bố trí tách biệt với cụm kho chứa hàng, có 2 cửa thoát hiểm mở ra ngoài, trang bị cảm biến nồng độ $\text{NH}_3$, quạt thông gió sự cố công suất tối thiểu 15 lần trao đổi thể tích/giờ và hệ thống vòi phun nước hấp thụ khí rò rỉ.

2. Vì sao buồng kết đông ($-40^\circ\text{C}$) bắt buộc phải dùng chu trình nén 2 cấp?

Do tỷ số nén $\pi = \frac{P_k}{P_0} = \frac{15,55}{0,72} = 21,69 > 9$. Nếu nén 1 cấp, hiệu suất thể tích của máy nén sẽ giảm xuống mức cực thấp ($\lambda \le 0,25$), nhiệt độ cuối tầm nén sẽ vượt quá $150^\circ\text{C}$ gây cháy dầu bôi trơn và có nguy cơ phát nổ. Nén 2 cấp giúp chia nhỏ tỷ số nén mỗi cấp về mức an toàn ($\approx 4,65$), bảo vệ cơ cấu chuyển động và tăng $COP$ toàn hệ thống.

3. Giải pháp nào ngăn chặn hoàn toàn hiện tượng cơi nền do đóng băng?

Đồ án áp dụng giải pháp con lươn thông gió bê tông cốt thép đặt bên dưới lớp bê tông tăng cường và lớp PU cách nhiệt $200\text{ mm}$. Không khí đối lưu tự nhiên qua các kênh thông gió với vận tốc $3\text{ m/s}$ truyền nhiệt lượng môi trường làm ấm nền đất, duy trì nhiệt độ tầng đất luôn trên $0^\circ\text{C}$, triệt tiêu hoàn toàn sự tạo thành thấu kính đá gây nứt gãy sàn kho.

4. Phương pháp xả băng nào tối ưu nhất cho kho quy mô trên 1000 tấn?

Phương pháp xả băng bằng nước kết hợp xả kiệt lỏng hồi lưu là giải pháp tối ưu nhất. Phương pháp này rã đông tuyết nhanh trên diện rộng các tổ dàn quạt lớn mà không gây quá tải dòng điện như dùng điện trở sưởi và tránh được nguy cơ thủy kích máy nén như phương pháp dùng gas nóng trực tiếp.

5. Chi phí bảo trì định kỳ cho cụm máy nén trục vít Mycom gồm những gì?

Chi phí bảo trì tập trung vào việc thay thế phin lọc dầu, kiểm tra độ nhớt dầu bôi trơn chuyên dụng (dầu gốc tổng hợp tương thích $\text{NH}_3$), cân chỉnh khe hở trục vít, căn chỉnh độ đồng tâm khớp nối trục sau mỗi 8.000 - 10.000 giờ vận hành và vệ sinh cáu cặn bình ngưng định kỳ 6 tháng/lần.

Kết luận

Đồ án tốt nghiệp "Thiết kế hệ thống lạnh cho kho cấp đông, kho phân phối đặt tại Kiên Giang" của tác giả Phạm Thanh Minh đã giải quyết triệt để bài toán kỹ thuật phức tạp trong chuỗi logistics lạnh bảo quản thịt gia súc quy mô công nghiệp. Việc kết hợp chuẩn xác giữa tính toán nhiệt động lực học, lựa chọn vật liệu vỏ kho Panel Polyurethane lắp ghép mộng cam-lock, giải pháp con lươn thông gió chống cơi nền và thiết kế chu trình nén hai cấp $\text{NH}_3$ hiệu suất cao chứng minh tính khả thi thực tiễn vượt trội. Đây là tài liệu tham khảo kỹ thuật giá trị, cung cấp giải pháp chuyển giao tin cậy cho các nhà máy chế biến nông thủy sản và doanh nghiệp kho vận lạnh trên toàn quốc.
