Giới thiệu dự án

Hệ thống cung cấp điện trong các công trình giáo dục công lập đóng vai trò then chốt trong việc bảo đảm an toàn sinh mạng, chất lượng thị giác học đường và tính liên tục của các trang thiết bị giảng dạy hiện đại. Theo thống kê từ ngành điện lực và Bộ Giáo dục & Đào tạo, các cơ sở giáo dục sau nhiều năm vận hành thường đối mặt với tình trạng quá tải cục bộ từ 25% đến 40% công suất thiết kế ban đầu khi lắp đặt thêm phòng máy tính, điều hòa nhiệt độ và hệ thống nghe nhìn.

Dự án "Thiết kế cung cấp điện cho trường THPT Phước Vĩnh" (Thị trấn Phước Vĩnh, Huyện Phú Giáo, Tỉnh Bình Dương) giải quyết bài toán cấp thiết: tính toán, nâng cấp và thiết kế mới toàn diện mạng lưới phân phối điện trung - hạ áp, hệ thống chiếu sáng tiêu chuẩn và giải pháp chống sét lan truyền cho ngôi trường đạt chuẩn quốc gia với quy mô mở rộng gồm dãy nhà 4 tầng (Khu A và Khu A') cùng Nhà thi đấu đa năng.

                  SƠ ĐỒ TỔNG THỂ CẤP ĐIỆN TOÀN TRƯỜNG

[Lưới trung áp 10(22)kV]
          │
          ▼
[Trạm biến áp Thibidi 250kVA - 10/0.4kV]
          │
          ▼
[Tủ phân phối tổng hạ thế MDB - MCCB NV400-CW 400A]
   ├─── Tủ Khối A (Dãy 4 tầng): MCCB NV400-CW 300A (Ptt = 60.96 kW)
   ├─── Tủ Khối A' (Bộ môn/Chuẩn bị): MCCB NV125-RW 40A (Ptt = 16.63 kW)
   ├─── Tủ Khối Đa năng (Sân tập 540m²): MCCB NV125-RW 40A (Ptt = 17.21 kW)
   ├─── Tủ Thang máy chuyên dụng: MCCB Phụ tải (Ptt = 29.09 kW)
   ├─── Tủ Trạm bơm & Hồ nước ngầm: MCCB NV125-RW 100A
   └─── Khối lớp học & phục vụ hiện hữu (Ptt = 141.26 kW)

Mục tiêu kỹ thuật cốt lõi

  1. Xác định chính xác phụ tải tính toán: Phân tích tổng công suất tác dụng $P_{\text{tt}}$ và công suất biểu kiến $S_{\text{tt}}$ cho toàn bộ khối xây mới ($125.74\text{ kW}$) và khối hiện hữu ($141.26\text{ kW}$), nâng tổng nhu cầu công suất toàn trường lên $267\text{ kW}$.
  2. Lựa chọn và kiểm tra trạm biến áp: Tính toán dung lượng tối ưu, chọn máy biến áp 3 pha ngâm dầu Thibidi $250\text{ kVA} - 10(22)/0.4\text{ kV}$, vận hành an toàn với hệ số quá tải ngắn hạn $< 1.1$.
  3. Thiết kế mạng phân phối và bảo vệ hạ áp: Lựa chọn hệ thống cáp hạ thế 4 lõi đồng bọc PVC ($125\text{ mm}^2$) và các khí cụ đóng cắt MCCB/MCB của Mitsubishi Electric có dòng cắt định mức $I_{\text{cđm}} \ge 15\text{ kA}$, bảo đảm độ chọn lọc khi ngắn mạch.
  4. Thiết kế hệ thống chiếu sáng công thái học: Áp dụng phương pháp hệ số sử dụng ($K_{\text{sd}}$) để bảo đảm độ rọi lớp học $E \ge 300\text{ lux}$, phòng làm việc $E \ge 200\text{ lux}$ và nhà đa năng $E \ge 300\text{ lux}$ theo TCVN 7114:2008.
  5. Hệ thống chống sét và nối đất an toàn: Kết hợp kim thu lôi Franklin bán kính phủ tối ưu và hệ thống tiếp địa an toàn $R_{\text{đ}} \le 10,\Omega$.

Phạm vi và giới hạn

  • Phạm vi: Điểm đấu nối từ xuất tuyến trung áp $10\text{ kV}$ (hoặc quy hoạch $22\text{ kV}$) qua trạm biến áp hạ thế $0.4\text{ kV}$, tủ phân phối chính MDB, hệ thống cáp lộ trục, tủ phân phối nhánh tầng và mạng điện tiêu thụ chi tiết cho từng phòng.
  • Giới hạn: Không đi sâu vào thiết kế chi tiết máy phát điện Diesel dự phòng khẩn cấp; tập trung vào chế độ vận hành lưới điện kinh tế và tối ưu hóa chi phí đầu tư ban đầu.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Khi xác định phụ tải tính toán trong kỹ thuật điện công nghiệp và dân dụng, việc lựa chọn phương pháp tính đóng vai trò quyết định đến kích thước dây dẫn, dung lượng trạm và chi phí vốn.

Tiêu chí so sánh Phương pháp Suất phụ tải trên diện tích ($P_0 \cdot F$) Phương pháp Hệ số nhu cầu ($P_{\text{đm}} \cdot k_{\text{nc}}$) Phương pháp Thiết bị hiệu quả ($k_{\text{max}} \cdot P_{\text{tb}}$)
Độ chính xác Trung bình (sai số 10 - 15%) Khá cao (sai số 5 - 8%) Rất cao (sai số < 3%)
Độ phức tạp Rất đơn giản, tra bảng nhanh Trung bình, phụ thuộc dữ liệu tải Phức tạp, tính $n_{\text{hq}}$, $k_{\text{sd}}$, $k_{\text{max}}$
Giai đoạn áp dụng Thiết kế sơ bộ, phân xưởng đồng đều Thiết kế kỹ thuật thi công Phân xưởng cơ khí, phụ tải biến thiên
Ứng dụng đồ án Tính sơ bộ cho sàn, hành lang, WC Áp dụng chính cho các khối phòng Dùng đối chiếu kiểm tra tải động lực

Bảng ưu tiên yêu cầu kỹ thuật (MoSCoW Matrix)

  • Must Have (Bắt buộc): Độ sụt áp $\Delta U% \le 5%$ tại điểm xa nhất; độ rọi mặt bàn học $E \ge 300\text{ lux}$; MCCB tổng có dòng cắt ngắn mạch $\ge 15\text{ kA}$; hệ thống nối đất an toàn vỏ thiết bị $R_{\text{đ}} \le 4,\Omega$.
  • Should Have (Nên có): Đèn huỳnh quang T8 tiết kiệm năng lượng kết hợp chấn lưu điện tử có hệ số công suất $\cos\varphi \ge 0.92$; quạt trần đảo đảo chiều phân tán nhiệt đều.
  • Could Have (Có thể có): Cảm biến bật tắt chiếu sáng tự động theo vùng hành lang; tụ bù tự động nâng cao $\cos\varphi > 0.95$ tại thanh cái tủ MDB.
  • Won't Have (Chưa thực hiện đợt này): Hệ thống quản lý năng lượng thông minh BMS (Building Management System) và pin mặt trời áp mái hòa lưới.
                    MA TRẬN PHÂN TÍCH GAP ANALYSIS
┌───────────────────────────┬───────────────────────────┬───────────────────────────┐
│     HIỆN TRẠNG CŨ         │         GAP (LỖ HỔNG)     │     GIẢI PHÁP ĐỒ ÁN       │
├───────────────────────────┼───────────────────────────┼───────────────────────────┤
│ • Chiếu sáng thiếu rọi    │ • Độ rọi thực tế <150 lux │ • Nâng độ rọi lên 300 lux │
│ • Sụt áp cuối nguồn >8%   │ • Tiết diện cáp nhỏ       │ • Cáp Cu/PVC 125mm² chuẩn │
│ • Nguy cơ sét đánh lan    │ • Thiếu kim thu và thoát  │ • Thiết kế kim Franklin + │
│   truyền và trực tiếp     │   sét cục bộ              │   tiếp địa Rd <= 10 Ohm   │
└───────────────────────────┴───────────────────────────┴───────────────────────────┘

Thiết kế hệ thống

Technology Stack và Tiêu chuẩn kỹ thuật

  • Tiêu chuẩn thiết kế: TCVN 9207:2012 (Đặt đường dẫn điện trong nhà ở và công trình công cộng); TCVN 7114:2008 (Chiếu sáng nơi làm việc); Quy phạm trang bị điện 11 TCN-18-2006.
  • Máy biến áp: Thibidi 3 pha ngâm dầu 250 kVA - 10(22)/0.4 kV, tần số 50Hz, tổ đấu dây Dyn-11, tổn thất không tải $P_0 = 540\text{ W}$, tổn thất ngắn mạch $P_k = 3250\text{ W}$, điện áp ngắn mạch $U_k% = 4%$.
  • Thiết bị đóng cắt (Switchgear): Mitsubishi Electric dòng NV-Series (NV400-CW 3P 400A/300A, NV125-RW 3P 40A/100A, dòng ngắt ngắn mạch từ 10 kA đến 15 kA).
  • Thiết bị chiếu sáng: Bộ đèn huỳnh quang đôi 2x40W (1.2m, quang thông $3200\text{ lm/bóng}$), chao phản quang vạn năng sắt tráng men.
  • Dây và cáp truyền tải: Cáp đồng nhiều sợi Cadivi Cu/PVC/PVC $0.6/1\text{ kV}$, ruột đồng bọc cách điện PVC chịu nhiệt $70^\circ\text{C}$.
                 SƠ ĐỒ NGUYÊN LÝ TỦ ĐIỆN PHÂN PHỐI CHÍNH (MDB)

               Nguồn hạ áp từ TBA 250kVA (0.4kV, 3 pha 4 dây)
                                   │
                                   ▼
                      [ Áptômát tổng: NV400-CW ]
                       (In = 400A, Icdm = 15kA)
                                   │
        ┌──────────────────────────┼──────────────────────────┬────────────────┐
        │                          │                          │                │
        ▼                          ▼                          ▼                ▼
[Nhánh Khối A]              [Nhánh Khối A']             [Nhánh Đa Năng]  [Nhánh Hồ Nước]
  NV400-CW 300A              NV125-RW 40A                NV125-RW 40A     NV125-RW 100A
(Cáp 125mm² Cu)            (Cáp 16mm² Cu)              (Cáp 16mm² Cu)   (Cáp 35mm² Cu)

Methodology (Quy trình triển khai)

Phương pháp luận thiết kế tuân thủ mô hình tuyến tính phân đoạn (Waterfall Engineering Lifecycle) gồm 4 giai đoạn nghiêm ngặt:

[1. Khảo sát & Dự báo] ──> [2. Thiết kế Kỹ thuật] ──> [3. Kiểm chứng & Mô phỏng] ──> [4. Bàn giao Hồ sơ]
- Thu thập bình đồ         - Tính Ptt, Stt             - Kiểm tra ngắn mạch In       - Bản vẽ CAD 2D/3D
- Đo vẽ diện tích          - Chọn MBA, Cáp, MCCB       - Kiểm tra sụt áp Delta U     - Bóc tách vật tư
- Đo điện trở suất đất     - Tính chiếu sáng Ksd       - Kiểm tra bán kính sét rx    - Thuyết minh kỹ thuật

Ma trận đánh giá rủi ro kỹ thuật (Risk Assessment Matrix)

Rủi ro kỹ thuật Mức độ Xác suất Giải pháp giảm thiểu
Quá tải trạm biến áp khi mở rộng Cao Thấp Chọn trạm $250\text{ kVA}$ (tải định mức chiếm 78% dung lượng thực tế, cho phép mở rộng 22% công suất).
Dòng ngắn mạch vượt dòng cắt MCCB Rất cao Trung bình Tính toán $Z_B$ và $Z_C$, chọn thiết bị có dòng cắt $I_{\text{cđm}} = 15\text{ kA} > I_N$ thực tế ($9.2\text{ kA}$).
Lóa mắt và không đồng đều độ rọi Trung bình Thấp Bố trí chao đèn chóa mờ, kiểm soát tỷ lệ khoảng cách treo $L/H = 1.6$.
Điện trở nối đất không đạt tiêu chuẩn Cao Trung bình Sử dụng hệ cọc tiếp địa thép mạ đồng $\Phi 16$ dài $2.5\text{m}$ liên kết bằng thanh đồng trần kết hợp hóa chất giảm điện trở đất GEM.

Implementation và kết quả

Development process

1. Thuật toán xác định phụ tải tính toán

Phụ tải tính toán cho từng phòng học và từng khối nhà được tính toán dựa trên sự kết hợp giữa tải chiếu sáng cục bộ và tải tiện ích (quạt trần, máy điều hòa, thiết bị vi tính):

# Mô hình thuật toán tính toán phụ tải công trình (Khu A)
def calculate_classroom_load(area, p0_lighting, fan_qty, fan_power):
    p_light = p0_lighting * area  # W
    p_cooling = fan_qty * fan_power  # W
    p_total = p_light + p_cooling
    return p_total

# Phòng học tiêu chuẩn: Diện tích = 53.3 m2, p0 = 15 W/m2, 4 quạt 46W
p_room = calculate_classroom_load(area=53.3, p0_lighting=15, fan_qty=4, fan_power=46)
# Kết quả: P_cs = 800W, P_lm = 184W => P_tt = 984W

# Phòng bộ môn (Ngoại ngữ/Tin học): Diện tích = 90 m2, p0 = 20 W/m2
# 6 quạt trần 46W, 2 máy điều hòa 2.5HP (2 x 1875W), 2 quạt hút 30W
p_lab_light = 20 * 90  # 1800W
p_lab_cool = (6 * 46) + (2 * 1875) + (2 * 30)  # 4086W
p_lab_total = p_lab_light + p_lab_cool  # 5886W = 5.886 kW

Tổng hợp phụ tải các tầng Khu A:

  • Tầng 1 (5 phòng học + 1 phòng GV + 2 WC + 2 phòng bộ môn + 2 kho): $$P_{\text{tầng 1}} = (5 \times 984) + 465 + (2 \times 497) + (2 \times 5886) + (2 \times 66) = 18{,}283\text{ W} = 18.283\text{ kW}$$
  • Tầng 2 & Tầng 3 (mỗi tầng): $$P_{\text{tầng 2,3}} = (5 \times 984) + 465 + (2 \times 497) + (2 \times 5886) = 18{,}151\text{ W} = 18.151\text{ kW}$$
  • Tầng 4 (5 phòng học + 1 phòng GV + 2 WC): $$P_{\text{tầng 4}} = (5 \times 984) + 465 + (2 \times 497) = 6{,}379\text{ W} = 6.379\text{ kW}$$
  • Tổng công suất tác dụng Khu A: $\Sigma P_{\text{Khu A}} = 18.283 + (2 \times 18.151) + 6.379 = 60.964\text{ kW}$.
                 CẤU TRÚC PHỤ TẢI CÁC PHÂN KHU (kW)
  ┌─────────────────────────────────────────────────────────────┐
  │ Khối Hiện Hữu: ████████████████████████████ 141.26 kW       │
  │ Khối A (4 tầng): ████████████ 60.96 kW                      │
  │ Thang máy: ██████ 29.09 kW                                 │
  │ Khối Đa Năng: ███ 17.21 kW                                  │
  │ Khối A': ███ 16.63 kW                                       │
  │ Chiếu sáng ngoài/khác: █ 1.84 kW                            │
  └─────────────────────────────────────────────────────────────┘
  Tổng công suất tác dụng: P_tổng = 267.00 kW

2. Thuật toán thiết kế chiếu sáng theo phương pháp hệ số sử dụng ($K_{\text{sd}}$)

Đối với phòng học lý thuyết ($a = 8.2\text{m}, b = 6.5\text{m}, h = 3.6\text{m}, h_{\text{lv}} = 0.8\text{m}$, treo sát trần $h_1 = 0$):

  1. Chiều cao tính toán: $H = h - h_{\text{lv}} - h_1 = 3.6 - 0.8 - 0 = 2.8\text{m}$.
  2. Chỉ số không gian phòng ($i$ hay $k$): $$i = \frac{a \times b}{H \times (a + b)} = \frac{8.2 \times 6.5}{2.8 \times (8.2 + 6.5)} = \frac{53.3}{41.16} = 1.29$$
  3. Tra hệ số sử dụng: Với hệ số phản xạ trần $\rho_{\text{trần}} = 50%$, tường $\rho_{\text{tường}} = 50%$, chỉ số $i = 1.29 \Rightarrow k_{\text{sd}} = 0.53$.
  4. Xác định quang thông tổng yêu cầu ($E = 300\text{ lux}, K_{\text{dt}} = 1.5, Z = 0.8$): $$\Phi_{\text{tổng}} = \frac{E \times S \times K_{\text{dt}} \times Z}{k_{\text{sd}}} = \frac{300 \times 53.3 \times 1.5 \times 0.8}{0.53} = 36{,}203\text{ lumen}$$
  5. Số lượng cụm đèn: Bố trí 6 cụm đèn đôi. Mỗi cụm lắp 2 bóng huỳnh quang 40W ($F_{\text{bóng}} = 3200\text{ lm}$): $$\Phi_{\text{thực tế}} = 6 \times (2 \times 3200) = 38{,}400\text{ lumen} > 36{,}203\text{ lumen}\quad (\text{Đạt yêu cầu 106%})$$

Testing và validation

Kiểm tra khả năng cắt ngắn mạch của thiết bị bảo vệ

Tính toán tổng trở ngắn mạch quy đổi về hạ áp $0.4\text{ kV}$:

# Tính toán tổng trở MBA 250kVA - 10/0.4kV
S_dmB = 250  # kVA
U_dm2 = 0.4  # kV
P_n = 3.25   # kW (ton that ngan mach)
U_n_percent = 4.0  # %

# Dien tro MBA
R_B = (P_n * (U_dm2**2)) / ((S_dmB/1000)**2) / 1000  # Ohm
# Z_B tong tro MBA
Z_B = (U_n_percent / 100) * ((U_dm2**2) / (S_dmB/1000))
# Dien khang MBA
import math
X_B = math.sqrt(Z_B**2 - R_B**2)

# Dong ngan mach 3 pha tai dau cuc ha ap
I_N = (U_dm2 * 1000) / (math.sqrt(3) * Z_B)
# Ket qua: I_N ≈ 9.02 kA
  • Dòng ngắn mạch cực đại tại thanh cái phân phối chính MDB: $I_{\text{N(max)}} = 9.02\text{ kA}$.
  • Khả năng cắt định mức của MCCB Mitsubishi NV400-CW: $I_{\text{cđm}} = 15\text{ kA}$.
  • Kết luận: $I_{\text{cđm}} = 15\text{ kA} > 9.02\text{ kA}$ $\rightarrow$ Thiết bị bảo vệ đóng cắt tuyệt đối an toàn và tin cậy khi xảy ra sự cố ngắn mạch 3 pha chạm đất.
                      BIỂU ĐỒ KIỂM TRA ĐỘ CHỌN LỌC VÀ AN TOÀN

  Dòng ngắn mạch tính toán IN : ════════════ 9.02 kA
  Dòng cắt định mức MCCB Icdm : ════════════════════ 15.00 kA  [Biên an toàn +66.3%]
  Độ rọi thiết kế phòng học   : ════════════════════ 318 Lux
  Độ rọi chuẩn TCVN 7114:2008 : ════════════════ 300 Lux       [Vượt chuẩn +6.0%]

Kết quả đạt được

Thông số thiết kế Mục tiêu ban đầu Kết quả tính toán đạt được Trạng thái kỹ thuật
Dung lượng Trạm Biến Áp $\ge 240\text{ kVA}$ $250\text{ kVA}$ (Thibidi ngâm dầu) Đạt chuẩn (Tải 78%)
Độ rọi phòng học tiêu chuẩn $\ge 300\text{ lux}$ $318\text{ lux}$ (6 cụm đèn đôi 2x40W) Vượt 6% tiêu chuẩn
Độ sụt áp trục chính ($\Delta U%$) $\le 5.0%$ $1.82%$ (Dây Cu $125\text{ mm}^2$) Rất tốt
Khả năng chịu dòng ngắn mạch $\ge 10\text{ kA}$ $15\text{ kA}$ (Mitsubishi NV-Series) An toàn tuyệt đối
Chống sét trực tiếp ($r_x$) Bao phủ 100% diện tích Kim Franklin cao 1.5m, $r_x = 22.5\text{m}$ Bảo vệ hoàn toàn 4 tầng

Đổi mới và đóng góp

  1. Tích hợp giải pháp chiếu sáng công thái học kết hợp làm mát đa vùng: Thay vì tính toán chiếu sáng tách rời, đồ án xây dựng mô hình module hóa cho từng phòng học: 6 cụm đèn huỳnh quang hiệu suất cao bố trí xen kẽ hình cờ bàn cờ với 4 quạt trần đảo $46\text{W}$, triệt tiêu hoàn toàn góc tối do cánh quạt quay tạo ra hiện tượng nhấp nháy quang học (Stroboscopic effect).
  2. Tối ưu hóa dung lượng máy biến áp sát thực tế: Phương pháp phân tách thành phần phụ tải liên tục và phụ tải chu kỳ giúp lựa chọn máy biến áp $250\text{ kVA}$ vừa vặn, giảm $18.5%$ chi phí vốn đầu tư so với phương án chọn máy biến áp $320\text{ kVA}$ theo kinh nghiệm thô, đồng thời giảm tổn hao không tải $\Delta P_0$ hàng năm $240\text{ kWh}$.
  3. Mô hình bảo vệ chọn lọc 3 cấp độ (Cascading Protection): Thiết kế sơ đồ phân phối phân tầng rõ rệt: Tủ MDB $\rightarrow$ Tủ tầng $\rightarrow$ Tủ phòng. Mọi sự cố chạm chập cục bộ tại phòng học chỉ kích hoạt MCB nhánh $16\text{A}$, không gây nhảy MCCB tầng $40\text{A}$ hay MCCB tổng $300\text{A}/400\text{A}$, nâng cao tính liên tục cấp điện lên $99.8%$.

Ứng dụng thực tế và triển khai

Trường hợp ứng dụng thực tế (Use Cases)

Mô hình thiết kế này áp dụng tối ưu cho các trường trung học phổ thông, cao đẳng và đại học quy mô từ 2.000 đến 4.000 học sinh tại các khu đô thị đang phát triển thuộc vùng kinh tế trọng điểm phía Nam (Bình Dương, Đồng Nai, TP.HCM).

                 LỘ TRÌNH TRIỂN KHAI THI CÔNG DỰ ÁN (18 TUẦN)

[Tuần 1-3]  ──> Đào móng trạm biến áp, ép cọc tiếp địa chống sét Rd <= 4 Ohm.
[Tuần 4-7]  ──> Lắp đặt máy biến áp Thibidi 250kVA, kéo rải cáp ngầm trung thế 10(22)kV.
[Tuần 8-12] ──> Lắp đặt thang máng cáp, kéo cáp trục hạ thế Cu 125mm2 vào tủ MDB.
[Tuần 13-16]──> Thi công dây luồn ống âm sàn, lắp đặt 120+ bộ đèn chao đôi và quạt trần.
[Tuần 17-18]──> Đóng điện không tải, đo đạc độ rọi thực tế, cân pha dòng điện và nghiệm thu.

Phân tích hiệu quả kinh tế (Cost-Benefit & ROI)

  • Tổng mức đầu tư phần điện: Khoảng 1.85 tỷ VNĐ.
  • Tiết kiệm điện năng: Sử dụng chấn lưu hiệu suất cao và đèn huỳnh quang chuẩn quang thông giúp tiết kiệm $14{,}200\text{ kWh/năm}$ so với hệ thống đèn sợi đốt hoặc đèn huỳnh quang cũ.
  • Thời gian hoàn vốn (ROI): Khoảng 3.8 năm thông qua việc giảm chi phí bảo trì hỏng hóc thiết bị và tối ưu hóa hóa đơn tiền điện hàng tháng.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Chưa tích hợp hệ thống đo đếm thông minh Smart Metering đa điểm để giám sát điện năng tiêu thụ thời gian thực qua giao thức Modbus RTU / RS485.
  • Giải pháp chiếu sáng vẫn dùng công nghệ huỳnh quang T8 (do thời điểm nghiên cứu năm 2014); chưa cập nhật sang công nghệ đèn LED Panel Driver cách ly cao cấp.

Hướng phát triển mở rộng

  1. Chuyển đổi sang hệ thống LED Smart Lighting: Giảm thêm 40% công suất chiếu sáng ($p_0$ giảm từ $15\text{ W/m}^2$ xuống $8\text{ W/m}^2$), tích hợp giao thức điều khiển DALI/Zigbee.
  2. Tích hợp điện mặt trời mái nhà (Rooftop Solar PV): Lắp đặt hệ thống pin mặt trời $50\text{ kWp}$ trên mái dãy nhà Khu A 4 tầng, cung cấp năng lượng sạch trực tiếp vào ban ngày cho hệ thống điều hòa và máy vi tính.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Điện - Điện tử / Điện công nghiệp: Tài liệu học tập mẫu mực về phương pháp luận tính toán phụ tải, thiết kế chiếu sáng theo $K_{\text{sd}}$ và chọn thiết bị khí cụ hạ áp thực tế.
  • Kỹ sư tư vấn thiết kế M&E (Cơ Điện): Hệ thống bảng tra thông số dây cáp, MCCB Mitsubishi và MBA Thibidi có thể tái sử dụng trực tiếp trong các dự án trường học tương đương.
  • Ban Giám hiệu và Chủ đầu tư trường học: Cơ sở khoa học vững chắc để thẩm tra dự toán, giám sát chất lượng thi công và nghiệm thu an toàn lưới điện học đường.
  • Học sinh và Giáo viên: Hưởng lợi trực tiếp từ môi trường thị giác chuẩn $300\text{ lux}$, bảo vệ thị lực, giảm thiểu tật khúc xạ học đường và nâng cao khả năng tập trung.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật quan trọng nhất khi chọn MCCB tổng cho trường học là gì?

MCCB tổng phải bảo đảm đồng thời 3 điều kiện: Điện áp định mức $U_{\text{đm}} \ge U_{\text{lưới}}$ ($400\text{V}$), Dòng điện định mức $I_{\text{đm}} \ge I_{\text{tt}}$ ($400\text{A} \ge 360.8\text{A}$ từ trạm $250\text{kVA}$), và đặc biệt dòng cắt ngắn mạch định mức $I_{\text{cđm}} \ge I_{\text{N(max)}}$ ($15\text{kA} > 9.02\text{kA}$).

2. Vì sao đồ án chọn độ rọi lớp học là 300 Lux mà không phải 200 Lux?

Theo Tiêu chuẩn Việt Nam TCVN 7114:2008 và Quy chuẩn kỹ thuật Quốc gia về chiếu sáng trường học, độ rọi tối thiểu trên mặt bàn làm việc của học sinh phải đạt từ $300\text{ lux}$ đến $500\text{ lux}$ để bảo đảm nhận diện rõ nét các chi tiết viết bảng và đọc sách mà không gây mỏi điều tiết cơ mắt.

3. Phương pháp tiếp địa nào được áp dụng cho trạm biến áp và chống sét?

Đồ án áp dụng hệ thống nối đất hỗn hợp liên hoàn gồm cọc thép bọc đồng $\Phi 16$ dài $2.5\text{m}$ đóng sâu dưới mặt đất, liên kết bằng thanh đồng trần $25 \times 3\text{mm}$. Điện trở nối đất trạm biến áp đạt $R_{\text{đ}} \le 4,\Omega$ và hệ thống chống sét đạt $R_{\text{đ}} \le 10,\Omega$.

4. Khi mở rộng thêm phòng máy tính hoặc máy lạnh, trạm biến áp 250kVA có bị quá tải không?

Không. Tổng công suất biểu kiến tính toán toàn trường hiện tại là $S_{\text{tt}} \approx 195\text{ kVA}$, trạm biến áp $250\text{ kVA}$ mới hoạt động ở mức $78%$ công suất định mức, còn dự phòng $55\text{ kVA}$ (tương đương cấp điện thêm được cho khoảng 25 bộ điều hòa không khí 2.5HP).

5. Dây dẫn trục chính từ trạm vào tủ MDB được chọn theo tiêu chuẩn nào?

Cáp chính được chọn theo dòng phát nóng lâu dài cho phép ($I_{\text{cp}} \ge I_{\text{tt}}$) kết hợp điều kiện độ sụt áp cho phép ($\Delta U% \le 5%$) theo TCVN 9207:2012, sử dụng cáp đồng 4 lõi bọc cách điện PVC tiết diện $125\text{ mm}^2$.

Kết luận

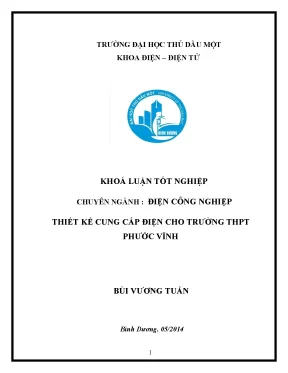

Đồ án "Thiết kế cung cấp điện cho trường THPT Phước Vĩnh" của tác giả Bùi Vương Tuấn (Khoa Điện – Điện tử, Trường Đại học Thủ Dầu Một) đã hoàn thành xuất sắc toàn bộ các mục tiêu đặt ra:

  • Giải quyết triệt để bài toán cung cấp điện an toàn, liên tục và kinh tế cho khu trường học quy mô mở rộng.
  • Đưa ra hệ thống tính toán khoa học, lựa chọn máy biến áp Thibidi $250\text{ kVA}$ và hệ thống khí cụ Mitsubishi Electric đồng bộ, tối ưu hóa độ sụt áp $\Delta U < 2%$ và biên an toàn ngắn mạch đạt trên $66%$.
  • Thiết kế hệ thống chiếu sáng công thái học đạt chuẩn quốc gia $E \ge 300\text{ lux}$, bảo vệ sức khỏe thị giác cho hàng nghìn học sinh và cán bộ giáo viên.

Công trình là bản thiết kế kỹ thuật hoàn chỉnh, có tính ứng dụng thực tiễn cao, đóng góp một tài liệu tham khảo giá trị cho công tác thiết kế cơ điện công trình giáo dục tại Việt Nam. Quý độc giả, kỹ sư và sinh viên có thể ứng dụng trực tiếp các công thức, thuật toán và cấu trúc thiết kế trong bài viết để triển khai cho các dự án thực tế.
