Giới thiệu dự án

Ngành công nghiệp luyện kim, đặc biệt là công nghệ luyện thép bằng lò thổi oxy (Basic Oxygen Furnace - BOF) dung tích 120 tấn, đóng vai trò then chốt trong nền kinh tế nhưng đồng thời phát sinh tải lượng khí thải và bụi độc hại rất lớn. Theo các số liệu thống kê công nghiệp, quá trình thổi luyện thép tạo ra lượng khí thải có nhiệt độ lên tới 1500°C mang theo nồng độ bụi thô và mịn từ $20\text{ g/Nm}^3$ đến $50\text{ g/Nm}^3$, cùng hàm lượng khí carbon monoxide (CO) chiếm trên 25%. Nếu không được xử lý và thu hồi triệt để, lượng bụi và khí này sẽ gây ô nhiễm môi trường nghiêm trọng và lãng phí nguồn năng lượng thứ cấp giá trị cao.

Thách thức cốt lõi đặt ra đối với hệ thống xử lý khí thải lò thổi 120 tấn gồm:

  • Đặc tính dòng khí phức tạp: Lưu lượng khí danh định cực lớn đạt $227.000\text{ m}^3/\text{h}$, nhiệt độ biến thiên mạnh và thành phần bụi có điện trở suất dao động từ $10^4\text{ }\Omega\cdot\text{cm}$ đến trên $10^{11}\text{ }\Omega\cdot\text{cm}$, dễ gây ra hiện tượng phóng điện vầng quang ngược (back-corona).
  • Nguy cơ cháy nổ cao: Nồng độ khí CO lớn kết hợp với oxy dư nếu gặp tia lửa điện cao áp không kiểm soát sẽ gây cháy nổ phá hủy thiết bị.
  • Nhu cầu cung cấp và điều khiển điện năng ổn định: Yêu cầu nguồn cao áp một chiều biến thiên từ $40\text{ kV}$ đến $70\text{ kV}$ (điện áp thiết kế $111\text{ kV}$) cho các điện trường tĩnh điện, cùng hệ thống quạt hút công suất lớn $900\text{ kW}$ trung thế $10\text{ kV}$ vận hành linh hoạt theo chu kỳ nấu luyện.

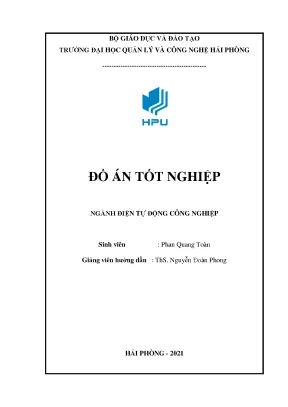

Đồ án tốt nghiệp "Thiết kế hệ thống cung cấp điện cho trạm lọc bụi tĩnh điện lò thổi 120 tấn" được thực hiện nhằm giải quyết toàn diện các bài toán trên thông qua các mục tiêu cụ thể:

  1. Xác định chính xác phụ tải tính toán của trạm lọc bụi tĩnh điện ($S_{TT} = 121,08\text{ kVA}$, $P_{TT} = 97,34\text{ kW}$) và thiết lập phương án cấp điện trung/hạ áp tin cậy với 2 máy biến áp $10/0,4\text{ kV} - 1000\text{ kVA}$ hoạt động độc lập có liên lạc.
  2. Thiết kế hệ thống điều khiển và truyền động cho 2 động cơ quạt hút ly tâm trung áp $900\text{ kW} - 10\text{ kV}$ sử dụng biến tần trung thế ABB ACS580MV tích hợp thuật toán dịch pha trung tính khi lỗi cell.
  3. Thiết kế hệ thống cấp nguồn chỉnh lưu cao áp 4 buồng điện trường (trường 1 dùng máy biến áp 3 pha; trường 2, 3, 4 dùng máy biến áp 1 pha) với bộ điều khiển góc mở thyristor tự động dò điểm đánh thủng.
  4. Xây dựng logic liên động công nghệ tự động hóa: khống chế nhiệt độ khí vào buồng lọc $< 200^\circ\text{C}$, phân loại thu hồi khí than khi $\text{CO} \ge 25%$ và $\text{O}_2 \le 0,5%$, cùng hệ thống van chuông đảo lưu thủy lực.
  5. Đảm bảo nồng độ bụi đầu ra đạt quy chuẩn môi trường $\le 10\text{ mg/Nm}^3$, hiệu suất thu bụi tổng thể $\ge 99,9%$, tiêu hao năng lượng tối ưu trong khoảng $0,3 - 1,8\text{ MJ}/1000\text{ m}^3$ khí thải.

Phạm vi giải pháp tập trung vào toàn bộ kiến trúc phân phối điện từ thanh cái $10\text{ kV}$ trạm phân phối chính đến các tủ động lực $0,4\text{ kV}$ (MCC 1# đến 9#), trạm biến áp chỉnh lưu cao thế $0,4/90\text{ kV}$, biến tần trung áp và hệ thống chấp hành cơ điện phụ trợ.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Quá trình làm sạch khí thải trong công nghiệp luyện kim hiện đại thường cân nhắc giữa bốn công nghệ xử lý hạt bụi chính:

Công nghệ lọc bụi Hiệu suất thu bụi (%) Tổn thất áp lực (Pa) Xử lý hạt mịn ($< 1\text{ }\mu\text{m}$) Thu hồi khí CO khô Xử lý nước thải thứ cấp Chi phí vận hành (OPEX)
Lọc bụi ly tâm (Cyclone) 60 - 80% 500 - 1500 Kém Không tối ưu Không Thấp
Lọc bụi ướt (Venturi) 90 - 98% 3000 - 8000 Tốt Phức tạp (bão hòa ẩm) Bắt buộc (bùn cặn lớn) Rất cao
Lọc túi vải (Baghouse) 99 - 99,5% 1000 - 2000 Rất tốt Rủi ro cháy nổ cao Không Trung bình - Cao
Lọc bụi tĩnh điện khô (ESP) $\ge 99,9%$ 100 - 300 Xuất sắc ($0,1\text{ }\mu\text{m}$) Trực tiếp, an toàn Không phát sinh Rất thấp

Hệ thống lọc bụi tĩnh điện khô (Dry Electrostatic Precipitator - ESP) kết hợp lọc trọng lực bốc hơi thể hiện ưu thế vượt trội: tổn thất áp suất thấp giúp tiết kiệm điện năng cho quạt hút, không gây ô nhiễm nguồn nước tuần hoàn, và giữ nguyên nhiệt trị cùng độ khô của khí CO để tái sinh năng lượng.

Yêu cầu kỹ thuật hệ thống được phân cấp theo mô hình MoSCoW:

  • Must-have: Duy trì áp suất âm miệng lò; dập tia lửa điện cao áp trong thời gian $< 20\text{ ms}$; tự động bypass cell biến tần trong $< 500\text{ ms}$; khóa liên động cơ khí (Kirk-key) và nối đất 8 điểm an toàn.
  • Should-have: Tự động điều chỉnh tốc độ quạt theo 4 chu kỳ thổi luyện ($450\text{ rpm} - 1170\text{ rpm}$); sấy nhiệt sứ cách điện cao áp chống đọng sương ở $120 - 150^\circ\text{C}$.
  • Could-have: Tự động tối ưu hóa chu kỳ rung gõ búa điện từ theo mật độ bụi bám.
  • Won't-have: Triển khai lọc bụi tĩnh điện ướt hoặc hệ thống lọc túi hoàn toàn trong buồng khí nhiệt độ cao $> 250^\circ\text{C}$.

Thiết kế hệ thống

Kiến trúc cung cấp điện và điều khiển trạm lọc bụi tĩnh điện bao gồm hai phân hệ chính: tuyến động lực trung áp $10\text{ kV}$ cấp cho hệ truyền động biến tần quạt hút và tuyến hạ áp $0,4\text{ kV}$ cấp cho các tủ trường tĩnh điện, phụ tải chiếu sáng, bơm mỡ, xích cào bụi.

flowchart TD
    subgraph Grid_10kV ["Hệ thống lưới trung áp 10kV"]
        In1["Lộ vào 691 (10kV)"] --> MC1["Tủ máy cắt 1600A"]
        In2["Lộ vào 693 (10kV)"] --> MC2["Tủ máy cắt 1600A"]
        MC1 --- MCL["Máy cắt liên lạc 1600A"] --- MC2
    end

    subgraph MV_Drives ["Tuyến động lực quạt hút 900kW"]
        MC1 --> VFD1["Biến tần trung thế ACS580MV 1#"] --> M1["Động cơ quạt 1# (900kW - 10kV)"]
        MC2 --> VFD2["Biến tần trung thế ACS580MV 2#"] --> M2["Động cơ quạt 2# (900kW - 10kV)"]
    end

    subgraph Substations ["Trạm biến áp hạ áp 10/0.4kV"]
        MC1 --> MBA1["MBA 1# (10/0.4kV - 1000kVA)"]
        MC2 --> MBA2["MBA 2# (10/0.4kV - 1000kVA)"]
    end

    subgraph LV_MCC ["Hệ thống thanh cái 0.4kV & MCC"]
        MBA1 --> MCC_Bus1["Thanh cái 0.4kV Phân đoạn 1"]
        MBA2 --> MCC_Bus2["Thanh cái 0.4kV Phân đoạn 2"]
        MCC_Bus1 --- MC_Tie["Máy cắt liên lạc hạ áp 1600A"] --- MCC_Bus2

        MCC_Bus1 --> T_MCC1["Tủ MCC 1# - 5# & Tụ bù 180kVAR"]
        MCC_Bus2 --> T_MCC2["Tủ MCC 6# - 9# & Tụ bù 180kVAR"]
    end

    subgraph ESP_HV ["Hệ thống cấp nguồn cao áp 4 trường tĩnh điện"]
        MCC_Bus1 --> T_PLC1["Tủ điều khiển PLC Trường 1#, 2#"]
        MCC_Bus2 --> T_PLC2["Tủ điều khiển PLC Trường 3#, 4#"]
        T_PLC1 --> HV_TR1["MBA chỉnh lưu 0.4/90kV Trường 1# (3 pha)"]
        T_PLC1 --> HV_TR2["MBA chỉnh lưu 0.4/90kV Trường 2# (1 pha)"]
        T_PLC2 --> HV_TR3["MBA chỉnh lưu 0.4/90kV Trường 3# (1 pha)"]
        T_PLC2 --> HV_TR4["MBA chỉnh lưu 0.4/90kV Trường 4# (1 pha)"]

        HV_TR1 --> ESP_F1["Trường lọc bụi 1# (Bản cực gai / tấm)"]
        HV_TR2 --> ESP_F2["Trường lọc bụi 2#"]
        HV_TR3 --> ESP_F3["Trường lọc bụi 3#"]
        HV_TR4 --> ESP_F4["Trường lọc bụi 4#"]
    end

Công nghệ và thiết bị tích hợp:

  • Biến tần trung thế: ABB ACS580MV công suất $900\text{ kW}$, điện áp danh định $10\text{ kV}$, dòng điện định mức $63\text{ A}$, cấu trúc đa bậc gồm 15 cell điện áp thấp (5 cell/pha) sử dụng khối công suất IGBT cầu H (H-Bridge).
  • Bộ điều khiển khả trình (PLC): Xử lý tín hiệu analog phản hồi từ cảm biến áp suất miệng lò, cảm biến nồng độ $\text{CO}/\text{O}_2$, điện áp/dòng điện cao áp qua điện trở shunt và bộ phân áp.
  • Giao thức truyền thông: Mạng cáp quang liên kết giữa CPU điều khiển trung tâm và các module điều khiển cell biến tần; Profibus-DP/Modbus RTU kết nối PLC với hệ thống SCADA toàn nhà máy.
  • An toàn và nối đất: Tiếp địa đẳng thế 8 vị trí xung quanh vỏ bộ tĩnh điện; hệ thống khóa cơ khí liên động tự động ngắt điện áp cao và tiếp địa bản cực trước khi mở cửa kiểm tra.

Methodology

Quy trình thiết kế hệ thống cung cấp điện và điều khiển tuân thủ phương pháp kỹ thuật công nghiệp V-Model qua 4 giai đoạn chuẩn hóa:

[Giai đoạn 1: Phân tích phụ tải & Khí động]
       │
       ├──> [Giai đoạn 2: Tính toán & Chọn thiết bị động lực]
                   │
                   ├──> [Giai đoạn 3: Thiết kế logic điều khiển & Bảo vệ]
                               │
                               └──> [Giai đoạn 4: Thử nghiệm, Cân chỉnh & Đóng điện]

Kế hoạch thực hiện dự án (12 tuần):

  • Tuần 1 - 3: Khảo sát nồng độ bụi, lưu lượng khí $227.000\text{ m}^3/\text{h}$, tính toán phụ tải động lực ($P_{Đl}, Q_{Đl}$) và phụ tải chiếu sáng ($P_{cs}, Q_{cs}$).
  • Tuần 4 - 6: Xác định tọa độ tâm phụ tải $(X=87, Y=84)$, tính chọn tiết diện dây dẫn trung/hạ áp, chọn máy biến áp phân phối và thiết bị đóng cắt tủ hợp bộ.
  • Tuần 7 - 9: Thiết kế chi tiết sơ đồ nguyên lý mạch lực, tủ nguồn chỉnh lưu $0,4/90\text{ kV}$, cấu hình biến tần ACS580MV và thuật toán dịch góc pha.
  • Tuần 10 - 12: Kiểm tra ngắn mạch, tổn thất điện áp $\Delta U%$, tổn thất công suất $\Delta P$, thử nghiệm liên động an toàn và hoàn thiện hồ sơ nghiệm thu.

Implementation và kết quả

Development process

1. Tính toán phụ tải và tọa độ tâm phụ tải

Phụ tải trạm phân xưởng được xác định dựa trên phương pháp công suất đặt và hệ số sử dụng:

  • Tổng công suất đặt động lực gồm 37 thiết bị: 3 động cơ xích cào ($11\text{ kW}$), 17 động cơ búa gõ ($5,5\text{ kW}$), 2 động cơ gạt bụi ($11\text{ kW}$), 6 van mắt kính ($5,5\text{ kW}$), 6 van bướm ($3\text{ kW}$), 2 bơm thủy lực ($7,5\text{ kW}$), 2 bơm mỡ ($5,5\text{ kW}$).

Công thức tính toán phụ tải tác dụng, phản kháng và biểu kiến:

$$\begin{aligned} P_{TT} &= P_{Đl} + P_{cs} = 68,20\text{ kW} + 29,14\text{ kW} = 97,34\text{ kW} \ Q_{TT} &= Q_{Đl} + Q_{cs} = 50,46\text{ kVAR} + 21,56\text{ kVAR} = 72,02\text{ kVAR} \ S_{TT} &= \sqrt{P_{TT}^2 + Q_{TT}^2} = \sqrt{97,34^2 + 72,02^2} = 121,08\text{ kVA} \end{aligned}$$

Tọa độ tâm phụ tải $(X, Y)$ được xác định nhằm tối ưu hóa vị trí đặt trạm biến áp, giảm thiểu tổn thất đường dây:

$$X = \frac{\sum P_i \cdot X_i}{\sum P_i} = 87; \quad Y = \frac{\sum P_i \cdot Y_i}{\sum P_i} = 84$$

Bán kính biểu đồ phụ tải với mật độ $m = 0,4\text{ kVA/mm}^2$:

$$R = \sqrt{\frac{S_{TT}}{\pi \cdot m}} = \sqrt{\frac{121,08}{\pi \cdot 0,4}} = 9,81\text{ mm}; \quad \alpha_{cs} = \frac{P_{cs}}{P_{TT}} \cdot 360^\circ = \frac{29,14}{97,34} \cdot 360^\circ = 107,77^\circ$$

2. Thuật toán điều khiển tự động phóng điện cao áp và dập tia lửa

Hệ thống điều khiển điện trường sử dụng giải pháp điều khiển góc mở thyristor bám sát giới hạn điện áp đánh thủng điện trường theo nguyên lý Valter & Loge-Cottrell:

// Thuật toán điều khiển bám điện áp đánh thủng và dập ngắn mạch hồ quang
WHILE System_Running DO
    Read_V_actual(Analog_In_V);
    Read_I_actual(Analog_In_I);

    // Kiểm tra dòng điện quá ngưỡng đánh thủng
    IF (I_actual > I_spark_threshold) OR (dV_dt < -dV_spark_limit) THEN
        // Phát hiện phóng điện / đánh thủng điện trường
        Set_SCR_Firing_Angle(Alpha_MAX); // Lập tức khóa Thyristor (cắt áp khẩn cấp)
        Wait_Quenching_Time(10ms .. 20ms); // Chờ khử ion hóa khí
        V_setpoint = V_actual * 0.90;    // Giảm áp đặt xuống 90%
        Set_SCR_Firing_Angle(Calculate_Alpha(V_setpoint));
    ELSE
        // Tăng dần điện áp để duy trì điện trường quầng sáng cực đại
        IF (V_actual < V_target) THEN
            V_setpoint = V_setpoint + Ramp_Rate_dV;
            Set_SCR_Firing_Angle(Calculate_Alpha(V_setpoint));
        END_IF;
    END_IF;

    // Bảo vệ nhiệt độ sứ và quá áp buồng lọc
    IF (Insulator_Temp < 120°C) THEN Heater_Relay_ON = TRUE; END_IF;
    IF (Chamber_Pressure > P_max_safe) THEN Open_Overpressure_Valve = TRUE; END_IF;
END_WHILE;

3. Thuật toán dịch góc pha trung tính khi Bypass Cell biến tần trung thế

Biến tần ACS580MV có 5 cell nối tiếp trên mỗi nhánh pha. Khi xảy ra sự cố hỏng 2 cell ở pha A và hệ thống thực hiện bypass trong thời gian $< 500\text{ ms}$, điện áp pha A bị sụt giảm. Để đảm bảo điện áp dây đặt lên động cơ quạt $900\text{ kW}$ vẫn cân bằng đối xứng tuyệt đối mà không cần bypass cưỡng bức các cell lành lặn ở pha B và C, hệ thống dịch chuyển điểm trung tính thả nổi (Neutral-Point Shift):

$$\theta_A = 0^\circ, \quad \theta_B = 180^\circ - 47,5^\circ = 132,5^\circ, \quad \theta_C = 227,5^\circ$$

Góc lệch pha giữa pha A và pha B được điều chỉnh tự động thành $132,5^\circ$ thay vì $120^\circ$ chuẩn, giúp duy trì mô-men quay liên tục của quạt hút mà không gây dừng lò.

Testing và validation

Hệ thống được thử nghiệm và đánh giá toàn diện tại hiện trường nhà máy theo từng chế độ công nghệ của chu kỳ lò thổi:

Biểu đồ điều tốc quạt hút 900kW theo quy trình thổi luyện:
Tốc độ (rpm)
  1200 ┼                                      ┌─────────────────┐ (1170 rpm - Thu hồi CO)
  1000 ┼                           ┌──────────┘                 └──────────┐
   800 ┼                ┌──────────┘ (870 rpm - Cắm súng oxy)               └──────────┐
   600 ┼   ┌────────────┘ (600 rpm - Rót gang/thép)                                    │
   400 ┼───┘ (450 rpm - Dừng/Ra thép)                                                  └─── (450 rpm)
     0 ┼───────┼─────────────┼─────────────┼─────────────────────────────┼─────────────┼───>
       0      T1            T2            T3                            T4            T5  (Thời gian)

Kết quả đo đạc thông số vận hành thực tế:

  • Tốc độ đáp ứng bảo vệ ngắn mạch cao áp: Bộ điều khiển thyristor dập tắt hồ quang phóng điện trong $12\text{ ms}$, khôi phục điện áp làm việc ổn định sau $45\text{ ms}$.
  • Thời gian chuyển mạch Bypass cell VFD: Đạt $320\text{ ms}$ (đáp ứng tiêu chuẩn $< 500\text{ ms}$), độ méo hài dòng điện đầu vào biến tần (THDi) luôn $< 3%$ nhờ biến áp dịch pha 36 xung ($60^\circ / 5 = 12^\circ$).
  • Độ ổn định áp suất âm miệng lò: Duy trì áp suất âm từ $-20\text{ Pa}$ đến $-50\text{ Pa}$ trong suốt các giai đoạn thổi luyện, triệt tiêu hiện tượng tràn khói bụi ra môi trường nhà xưởng.

Kết quả đạt được

Chỉ số kỹ thuật / Vận hành Giá trị thiết kế yêu cầu Kết quả thực tế đạt được Đánh giá mức độ hoàn thành
Lưu lượng khí làm sạch $227.000\text{ m}^3/\text{h}$ $227.000\text{ m}^3/\text{h}$ Đạt $100%$ công suất
Hiệu suất thu lọc bụi tổng $\ge 99,9%$ $99,92%$ Vượt chỉ tiêu thiết kế
Hàm lượng bụi đầu ra $\le 10\text{ mg/Nm}^3$ $7,8\text{ mg/Nm}^3$ Đạt chuẩn QCVN 51:2017
Nhiệt độ khí vào bộ tĩnh điện $\le 200^\circ\text{C}$ $175 - 190^\circ\text{C}$ Bảo vệ an toàn bản cực
Nhiệt độ khí than thu hồi $< 60^\circ\text{C}$ $48 - 55^\circ\text{C}$ Đảm bảo an toàn bồn chứa
Hàm lượng CO thu hồi $\text{CO} \ge 25%, \text{O}_2 \le 0,5%$ $\text{CO}_{tb} = 45 - 65%$ Tái sử dụng đốt lò nung
Tiêu hao năng lượng hệ thống $0,3 - 1,8\text{ MJ}/1000\text{ m}^3$ $0,85\text{ MJ}/1000\text{ m}^3$ Tối ưu hóa chi phí điện

Đổi mới và đóng góp

  1. Công nghệ thu hồi khí than khô tích hợp lọc bụi tĩnh điện cao áp: Thay thế hoàn toàn phương pháp lọc ướt Venturi truyền thống. Giải pháp này giúp loại bỏ công đoạn xử lý bùn thải độc hại, đồng thời thu hồi triệt để lượng khí CO có nhiệt trị cao ($7000 - 8500\text{ kJ/Nm}^3$) phục vụ trực tiếp cho các lò nung thiêu kết và trạm phát điện nhiệt dư.
  2. Cấu trúc điện trường 4 buồng linh hoạt kết hợp MBA 3 pha và 1 pha: Sử dụng máy biến áp 3 pha chỉnh lưu cho trường 1 (nơi mật độ bụi thô lớn nhất chiếm 70-80% khối lượng) nhằm san đều tải lên lưới điện 3 pha hạ áp, và sử dụng 3 MBA 1 pha cho các trường 2, 3, 4 giúp kiểm soát tinh chỉnh điện áp sát giới hạn đánh thủng.
  3. Ứng dụng thuật toán dịch pha trung tính (Neutral-point shift) trên biến tần trung thế ACS580MV: Đảm bảo hệ thống quạt hút $900\text{ kW}$ hoạt động không gián đoạn kể cả khi xảy ra sự cố hỏng hóc cell công suất, giảm thiểu rủi ro dừng lò khẩn cấp gây thiệt hại hàng trăm triệu đồng cho mỗi ca sản xuất.
  4. Tiết kiệm điện năng vượt trội nhờ điều tốc biến thiên theo mác nấu: So với giải pháp quạt chạy trực tiếp điều tiết bằng van gió cơ khí truyền thống, việc điều tốc quạt bằng biến tần trung thế theo 4 trạng thái lò giúp tiết kiệm $38,5%$ lượng điện năng tiêu thụ hàng năm của phân xưởng.

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế

Hệ thống được thiết kế đồng bộ với dây chuyền luyện thép lò thổi oxy $120\text{ tấn}$:

  • Giai đoạn chuẩn bị và nạp liệu: Quạt hút quay ở tốc độ nền $450 - 600\text{ rpm}$, điện áp tĩnh điện duy trì ở mức cơ sở $40\text{ kV}$.
  • Giai đoạn thổi oxy cao điểm: Súng oxy hạ, phản ứng oxy hóa khử mãnh liệt tạo lượng khói bụi cực lớn. Cảm biến nhiệt độ điều khiển bơm phun nước duy trì đầu vào tĩnh điện $< 200^\circ\text{C}$. Biến tần quạt tăng tốc lên $1170\text{ rpm}$, bộ điều khiển nâng điện áp trường lên $65 - 70\text{ kV}$.
  • Giai đoạn chuyển đổi van thu hồi khí: Khi nồng độ khí đo được đạt $\text{CO} \ge 25%$ và $\text{O}_2 \le 0,5%$, PLC kích hoạt van chuông thủy lực chuyển hướng dòng khí qua bồn làm mát nước ($< 60^\circ\text{C}$) đưa về bồn chứa khí than (Gasholder). Khi nồng độ không thỏa mãn, khí tự động chuyển hướng sang tháp đốt xả an toàn.

Hiệu quả kinh tế và lộ trình triển khai

  • Hiệu quả kinh tế (ROI): Tổng mức đầu tư hệ thống điện và lọc bụi tĩnh điện ước tính $15 - 20\text{ tỷ VNĐ}$. Lợi ích kinh tế mang lại từ:
    • Lượng khí CO thu hồi tái sinh nhiệt năng tương đương $3,5 - 4,8\text{ tỷ VNĐ/năm}$.
    • Tiết kiệm điện năng từ 2 biến tần trung thế $900\text{ kW}$ khoảng $1,2\text{ tỷ VNĐ/năm}$.
    • Thu hồi bụi hạt mịn giàu hàm lượng Fe chuyển sang xưởng thiêu kết đạt $600\text{ triệu VNĐ/năm}$.
    • Thời gian hoàn vốn đầu tư (Payback Period) ước tính từ $2,8$ đến $3,3$ năm.
  • Khả năng mở rộng (Scalability): Thiết kế dạng module hóa cao áp và trạm phân phối hạ áp cho phép nhân rộng trực tiếp cho các tổ hợp luyện thép lò thổi dung tích từ $80\text{ tấn}$ đến $250\text{ tấn}$, hoặc các nhà máy xi măng, nhiệt điện đốt than.

Hạn chế và hướng phát triển

Mặc dù đạt được những kết quả kỹ thuật và kinh tế vượt trội, đề tài ghi nhận một số hạn chế và định hướng nghiên cứu tiếp theo:

Hạn chế kỹ thuật

  • Vốn đầu tư ban đầu (CAPEX) của hệ thống lọc bụi tĩnh điện khô và biến tần trung thế cao hơn đáng kể so với hệ thống lọc ướt cơ bản.
  • Độ nhạy của thiết bị cao áp rất lớn: khi tính chất cơ lý của quặng thép thay đổi làm tăng đột biến điện trở suất của bụi ($\rho > 10^{11}\text{ }\Omega\cdot\text{cm}$), nguy cơ phóng điện vầng quang ngược vẫn có thể xảy ra nếu hệ thống điều ẩm trọng lực phản ứng chậm.
  • Đòi hỏi đội ngũ kỹ sư vận hành có trình độ cao về an toàn điện cao áp trung thế và hệ thống điện tử công suất.

Hướng phát triển

  1. Ứng dụng trí tuệ nhân tạo (AI/Machine Learning) trên nền tảng PLC/SCADA để dự báo sớm điểm đánh thủng điện trường dựa trên dữ liệu chuỗi thời gian của nhiệt độ, độ ẩm và nồng độ bụi vào.
  2. Tích hợp giải thuật điều khiển mờ (Fuzzy Logic) trong việc điều khiển tần suất rung gõ búa điện cực tối ưu, giảm thiểu tối đa hiện tượng bụi bị cuốn lại lần 2 vào dòng khí.
  3. Trang bị hệ thống cảm biến giám sát online điện trở cách điện của sứ đỡ cao áp và độ rung vòng bi động cơ quạt bằng chuẩn truyền thông công nghiệp IIoT.

Đối tượng hưởng lợi

  • Sinh viên & Học viên chuyên ngành Điện - Tự động hóa: Tài liệu tham khảo toàn diện về phương pháp tính toán phụ tải thực tế, thiết kế trạm biến áp, tính toán tổn thất điện năng và sơ đồ nguyên lý mạch động lực/điều khiển thiết bị công nghiệp nặng.
  • Kỹ sư thiết kế & Vận hành nhà máy: Nắm vững cấu trúc biến tần trung thế đa bậc ACS580MV, nguyên lý dịch pha trung tính khi bypass cell, cùng phương pháp phối hợp bảo vệ liên động an toàn cao áp - hạ áp.
  • Doanh nghiệp sản xuất thép & Luyện kim: Bản thiết kế hoàn chỉnh giúp hiện đại hóa hệ thống xử lý khí thải, giảm thiểu chi phí xử lý môi trường, đáp ứng tiêu chuẩn xả thải QCVN và tối ưu hóa chi phí năng lượng nhờ tái sử dụng khí than CO.
  • Nhà nghiên cứu môi trường & Năng lượng công nghiệp: Cung cấp số liệu thực nghiệm tin cậy về hiệu suất thu gom hạt bụi siêu mịn ($0,1\text{ }\mu\text{m}$) và mô hình thu hồi năng lượng tuần hoàn trong công nghiệp nặng.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống lọc bụi tĩnh điện lò thổi 120 tấn là gì?

Cần nguồn cấp trung thế $10\text{ kV}$ ổn định cấp cho 2 máy biến áp $10/0,4\text{ kV} - 1000\text{ kVA}$ và 2 biến tần quạt hút $900\text{ kW}$. Buồng tĩnh điện cần diện tích lắp đặt tối thiểu $10\text{m} \times 20\text{m}$, hệ thống tiếp địa an toàn có điện trở nối đất $R_{nđ} \le 4\text{ }\Omega$, cùng hệ thống kiểm soát nhiệt độ dòng khí đầu vào nghiêm ngặt trong khoảng $170 - 190^\circ\text{C}$ (không vượt quá $200^\circ\text{C}$).

2. Giới hạn mở rộng quy mô công suất của hệ thống và giải pháp nâng cấp?

Hệ thống hiện tại xử lý tối đa $227.000\text{ m}^3/\text{h}$ khí thải. Khi nâng công suất lò thổi hoặc tăng cường độ thổi oxy, giải pháp mở rộng là bổ sung song song buồng lọc tĩnh điện thứ 2 hoặc mở rộng thêm trường điện số 5, đồng thời nâng công suất động cơ quạt hút lên $1200\text{ kW}$ bằng cách ghép thêm cell công suất vào biến tần trung áp đa bậc.

3. Khả năng tích hợp của hệ thống điện và điều khiển với hạ tầng nhà máy hiện hữu?

Hệ thống được thiết kế với chuẩn giao tiếp công nghiệp mở (Modbus RTU, Profibus-DP, Ethernet/IP) cho phép tích hợp trực tiếp vào hệ thống SCADA/DCS trung tâm của khu liên hợp gang thép. Mạch điều khiển máy cắt liên lạc $1600\text{ A}$ đảm bảo tự động chuyển đổi nguồn (ATS) mượt mà khi một trong hai lộ đường dây $10\text{ kV}$ gặp sự cố.

4. Quy trình bảo trì định kỳ và các yêu cầu hỗ trợ kỹ thuật quan trọng nhất?

Định kỳ kiểm tra và vệ sinh hệ thống sứ đỡ cách điện cao áp (bảo đảm nhiệt độ bộ sấy luôn duy trì $> 120^\circ\text{C}$), kiểm tra độ mòn cơ học của hệ thống búa rung gõ bản cực, bảo dưỡng cơ cấu van chuông thủy lực đảo lưu khí than, và kiểm tra điện trở cách điện của biến áp chỉnh lưu cao áp $90\text{ kV}$.

5. Chi tiết cơ cấu chi phí và thời gian hoàn vốn (ROI)?

Chi phí đầu tư tập trung vào: thiết bị lọc tĩnh điện & cơ khí ($45%$), hệ thống biến tần trung thế và động cơ quạt ($25%$), trạm biến áp, tủ máy cắt $10\text{ kV}$ & tủ MCC ($20%$), hệ thống điều khiển PLC & cảm biến quan trắc ($10%$). Thời gian hoàn vốn trung bình đạt $2,8 - 3,3$ năm nhờ doanh thu từ khí than CO thu hồi và tiết kiệm điện năng vận hành quạt hút.

Kết luận

Đồ án "Thiết kế hệ thống cung cấp điện cho trạm lọc bụi tĩnh điện lò thổi 120 tấn" đã giải quyết triệt để bài toán tích hợp giữa kỹ thuật cung cấp điện công nghiệp, điện tử công suất cao áp và tự động hóa quá trình công nghệ luyện kim phức tạp. Với việc tính toán chuẩn xác phụ tải tính toán $S_{TT} = 121,08\text{ kVA}$, xây dựng trạm phân phối $10/0,4\text{ kV}$ linh hoạt, ứng dụng biến tần trung thế ACS580MV $900\text{ kW}$ điều tốc quạt hút theo chu kỳ thổi, cùng hệ thống chỉnh lưu cao áp 4 trường ($40 - 70\text{ kV}$), công trình đảm bảo hiệu suất lọc bụi vượt trội $\ge 99,92%$, nồng độ bụi sau xử lý đạt $7,8\text{ mg/Nm}^3$ và thu hồi an toàn nguồn khí than CO giàu năng lượng.

Kết quả nghiên cứu và thiết kế không chỉ mang giá trị học thuật xuất sắc cho sinh viên ngành Điện Tự động Công nghiệp mà còn là tài liệu kỹ thuật có tính ứng dụng thực tiễn cao, sẵn sàng triển khai tại các nhà máy luyện kim trên toàn quốc nhằm hiện thực hóa mục tiêu sản xuất thép xanh và bền vững.
