Giới thiệu dự án

Trong kỷ nguyên Công nghiệp 4.0 và sản xuất thông minh, máy công cụ CNC (Computerized Numerical Control) đóng vai trò xương sống của ngành chế tạo cơ khí chính xác. Theo các báo cáo công nghiệp gần đây, nhu cầu gia công các chi tiết phức tạp 3D với dung sai dưới $\pm 0.01\text{ mm}$ đã tăng hơn $45%$ trong các ngành hàng không vũ trụ, ô tô và khuôn mẫu. Tuy nhiên, hiệu năng gia công, độ chính xác định vị và chất lượng bề mặt gia công phụ thuộc chặt chẽ vào độ cứng vững động học cũng như khả năng giảm thiểu ma sát của hệ thống dẫn động và dẫn hướng bàn máy.

Hệ thống cơ khí truyền thống sử dụng ray trượt ma sát trượt và vít me bước ren thông thường bộc lộ nhiều điểm nghẽn nghiêm trọng:

  • Hiện tượng trượt dính (Stick-Slip) ở vận tốc thấp làm mất độ mượt mà khi nội suy đường cong 3 chiều.
  • Độ rơ khớp ren (Backlash) lớn làm giảm độ chính xác lặp lại khi đảo chiều chuyển động.
  • Hao phí ma sát cao dẫn đến hiện tượng giãn nở nhiệt trục vít, làm sai lệch tọa độ gia công theo thời gian hoạt động.
  • Khả năng chịu tải trọng uốn và mô-men lật kém khi gá đặt phôi có khối lượng lớn lên tới $300\text{ kg}$.

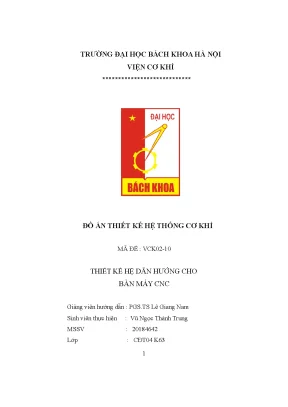

Đề tài "Thiết kế hệ dẫn hướng cho bàn máy CNC" (Mã đề: VCK02-10, Viện Cơ khí – Trường Đại học Bách Khoa Hà Nội) giải quyết trực diện các bài toán kỹ thuật trên thông qua việc tính toán, thiết kế và tối ưu hóa hệ thống dẫn động bàn máy phay CNC 3 trục theo tiêu chuẩn công nghiệp hiện đại.

                    HỆ THỐNG DẪN ĐỘNG & DẪN HƯỚNG BÀN MÁY CNC (X-Y)
                                          │
            ┌─────────────────────────────┴─────────────────────────────┐
            ▼                                                           ▼
┌───────────────────────┐                                   ┌───────────────────────┐
│   CỤM DẪN ĐỘNG TRỤC   │                                   │   CỤM DẪN HƯỚNG TRỤC  │
│  - Vít me bi PMI FDWC │                                   │  - Ray trượt MSA 25A  │
│  - Gối đỡ Fix-Fix SKF │                                   │  - Băng trượt ma sát  │
│  - Động cơ AC Servo   │                                   │    lăn tuần hoàn      │
└───────────────────────┘                                   └───────────────────────┘

Mục tiêu kỹ thuật cốt lõi

  1. Thiết kế tối ưu hệ thống dẫn động trục X-Y: Tính toán lựa chọn trục vít me bi và đai ốc bi đảm bảo hiệu suất truyền động $> 90%$, khử triệt để độ rơ hướng trục.
  2. Thiết kế hệ thống dẫn hướng tuyến tính: Tính chọn hệ thống ray trượt ma sát lăn chịu tải trọng tĩnh $C_0 \ge 40\text{ kN}$ và tải trọng động $C \ge 25\text{ kN}$, chống biến dạng dẻo dưới điều kiện cắt gọt nặng.
  3. Tích hợp hệ thống ổ đỡ chặn chuyên dụng: Lựa chọn cụm ổ bi đỡ chặn góc tiếp xúc cao theo cấu hình lắp ghép cố định hai đầu (Fix-Fix) nhằm tối ưu hóa độ cứng vững dọc trục và tần số dao động riêng.
  4. Đồng bộ hóa động học với bộ điều khiển công nghiệp: Xây dựng thông số kỹ thuật tương thích với chuẩn điều khiển Siemens SINUMERIK 828D / 808D.
  5. Tối ưu hóa cơ chế thay dao tự động (ATC): Phân tích chu trình thay dao 8 bước kết hợp năng lượng khí nén và hệ thống lò xo đĩa.

Chỉ số hiệu năng kỳ vọng (Measurable Metrics)

  • Tải trọng gia công định mức lớn nhất ($M_{max}$): $300\text{ kg}$ phôi + $200\text{ kg}$ bàn máy.
  • Vận tốc chạy dao không tải lớn nhất ($V_1$): $20\text{ m/min}$ ($0.33\text{ m/s}$).
  • Vận tốc cắt gọt lớn nhất ($V_2$): $12\text{ m/min}$ ($0.2\text{ m/s}$).
  • Gia tốc cực đại của hệ thống ($a_{max}$): $0.5g = 4.9\text{ m/s}^2$.
  • Độ chính xác định vị không tải: $\pm 0.03\text{ mm}/1000\text{ mm}$; Độ lặp lại: $\pm 0.005\text{ mm}$.
  • Tuổi thọ làm việc thiết kế ($L_t$): $\ge 20,000\text{ giờ}$ làm việc liên tục (tương đương 5–7 năm).

Phạm vi và giới hạn đề tài

Đề tài tập trung chuyên sâu vào tính toán kết cấu cơ khí chính xác cho hệ thống chuyển động bàn máy trục X và Y của máy phay đứng CNC 3 trục; phân tích động học truyền dẫn chính và cơ cấu thay dao tự động. Các bài toán về thiết kế chi tiết bo mạch điều khiển điện tử và thuật toán xử lý tín hiệu biến tần nằm ngoài phạm vi nghiên cứu trực tiếp của đồ án này.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng công nghệ

Tiêu chí kỹ thuật Ray trượt ma sát phẳng (Box Way) Ray dẫn hướng con lăn (Roller Guide) Ray dẫn hướng bi tuyến tính (Ball Guide - MSA)
Hệ số ma sát ($\mu$) $0.05 - 0.15$ (Khá cao) $0.001 - 0.003$ (Rất thấp) $0.002 - 0.005$ (Rất thấp)
Hiện tượng Stick-Slip Rõ rệt ở vận tốc thấp Hoàn toàn bị triệt tiêu Hoàn toàn bị triệt tiêu
Độ cứng vững tiếp xúc Cực cao (Tiếp xúc mặt) Rất cao (Tiếp xúc đường) Cao (Tiếp xúc điểm Gothic arch)
Tốc độ di chuyển tối đa Hạn chế ($< 15\text{ m/min}$) Trung bình ($20 - 30\text{ m/min}$) Cao ($> 40\text{ m/min}$)
Khả năng bôi trơn & bảo trì Phức tạp, dễ xước băng trượt Tiêu chuẩn mỡ/dầu bôi trơn Tiêu chuẩn, module hóa thay thế nhanh
Chi phí chế tạo & lắp ráp Gia công cạo rà đắt đỏ Cao Trung bình, tối ưu cho sản xuất hàng loạt

Yêu cầu hệ thống theo mô hình MoSCoW

  • Must Have (Bắt buộc): Bộ truyền vít me đai ốc bi hồi bi ngoài kiểu FDWC; Hệ thống ray trượt bi dẫn hướng 4 hướng tải đồng đều; Cụm gối đỡ hai đầu kiểu Fix-Fix chống uốn tải trục; Động cơ Servo AC hồi tiếp vòng kín.
  • Should Have (Nên có): Cơ cấu tiền tải (Preload) khử hoàn toàn khe hở ren; Hệ thống phớt chắn bụi đa lớp bằng nhựa tổng hợp và vòng đệm bảo vệ bi; Cơ cấu tháo kẹp dao trợ lực khí nén kết hợp lò xo đĩa.
  • Could Have (Có thể có): Cảm biến nhiệt độ tích hợp tại gối đỡ để bù sai số giãn nở nhiệt theo trục; Mạch giám sát rung động thời gian thực.
  • Won't Have (Chưa thực hiện): Hệ thống ray từ trường tuyến tính (Linear Motor Drive) do giá thành vượt ngưỡng kinh tế cho phân khúc máy phay thương mại phổ thông.

Thiết kế hệ thống cơ điện tử

┌─────────────────────────────────────────────────────────────────────────┐
│                      SƠ ĐỒ ĐỘNG HỌC VÀ TRUYỀN ĐỘNG CÁC TRỤC             │
└─────────────────────────────────────────────────────────────────────────┘

 [Động cơ AC Servo] ──► [Khớp nối trục đàn hồi] ──► [Trục Vít me bi PMI]
                                                            │
    ┌───────────────────────────────────────────────────────┘
    ▼
 [Đai ốc bi khử rơ] ──► [Bàn máy X/Y (m1+m2)] ◄──► [Ray trượt bi MSA 25A]
                                                            ▲
                                                            │
 [Gối đỡ trục SKF 7407 BM (Fix)] ───────────────────────────┴── [Gối đỡ SKF (Fix)]

Phương trình động học xác định vận tốc tịnh tiến bàn máy ($V_{cd}$) và tốc độ quay động cơ ($V_{dc}$): $$V_{cd} = V_{dc} \cdot t_x$$ Trong đó: $V_{cd}$ là tốc độ chuyển động tịnh tiến ($\text{mm/phút}$), $V_{dc}$ là tốc độ quay trục vít me ($\text{vòng/phút}$), $t_x$ là bước vít me ($\text{mm}$).

Phương pháp nghiên cứu và quy trình thiết kế

Đề tài áp dụng phương pháp thiết kế cơ khí chính xác theo chu trình tiêu chuẩn:

  1. Xác định điều kiện biên tải trọng: Tính toán lực cắt lớn nhất $F_m$ dựa trên chế độ phay mặt đầu phôi thép S45C (dao phay đĩa hợp kim $\varnothing 80\text{ mm}$, $z=6$, $v=100\text{ m/ph}$, $t=1.2\text{ mm}$, $S_z=0.377\text{ mm/răng}$).
  2. Thiết kế động học và tải trọng tương đương: Xây dựng biểu đồ lực dọc trục 8 trạng thái (Gia tốc, Ổn định, Giảm tốc theo hai chiều di chuyển có tải và không tải).
  3. Lựa chọn và kiểm nghiệm chi tiết máy: Kiểm nghiệm bền mỏi tiếp xúc bề mặt theo tiêu chuẩn ISO 3408 (JIS B 1192) cho vít me bi và ray dẫn hướng.
  4. Mô hình hóa CAD/CAE 3D: Xây dựng bản vẽ lắp ráp tổng thể, phân tích ứng suất và kiểm tra va chạm động học.
QUY TRÌNH THỰC HIỆN DỰ ÁN (16 TUẦN)
├── Tuần 01 - 03: Khảo sát máy SINUMERIK 828D/808D, xác định chế độ cắt thử nghiệm
├── Tuần 04 - 07: Tính toán lực cắt $F_m$, lực dọc trục 8 trạng thái, chọn vít me bi PMI
├── Tuần 08 - 11: Tính toán phản lực ray dẫn hướng MSA 25A, tính chọn ổ đỡ SKF 7407
├── Tuần 12 - 14: Thiết kế cụm thay dao ATC 8 bước & mô hình hóa 3D CAD
└── Tuần 15 - 16: Kiểm nghiệm bền, tối ưu hóa dung sai lắp ghép và lập tài liệu kỹ thuật

Implementation và kết quả

Quy trình tính toán kỹ thuật chi tiết

1. Tính toán lực cắt chính và lực dọc trục

Chế độ phay mặt đầu chuẩn với vật liệu phôi thép S45C:

  • Đường kính dao: $D = 80\text{ mm}$, số răng $Z = 6$.
  • Vận tốc cắt: $v = 100\text{ m/ph}$ $\rightarrow$ Tốc độ quay trục chính: $$n = \frac{1000 \cdot v}{\pi \cdot D} = \frac{1000 \cdot 100}{3.14 \cdot 80} \approx 398\text{ rpm}$$
  • Lượng chạy dao răng: $$f_z = \frac{F}{Z \cdot n} = \frac{900}{6 \cdot 398} = 0.377\text{ mm/răng}$$
  • Lực cắt chính tiếp tuyến: $F_m = P_y = 600\text{ kgf} = 5886\text{ N}$. Lực cắt hướng trục Z: $F_{mz} = P_x = 600\text{ kgf} = 5886\text{ N}$.

Phương trình tổng quát xác định lực dọc trục tác dụng lên vít me trục X:

  • Tăng tốc sang trái: $F_1 = \mu m g + m a + f$
  • Chuyển động đều sang trái: $F_2 = \mu m g + f$
  • Gia công cắt gọt sang trái: $F_3 = F_m + \mu (m a + F_{mz}) + f$
  • Giảm tốc sang trái: $F_4 = \mu m g - m a + f$ (Với hệ số ma sát $\mu = 0.1$, gia tốc $a = 4.9\text{ m/s}^2$, tải không tải $m=200\text{ kg}$, đầy tải $m=500\text{ kg}$, lực cản trượt $f=0$).

Bảng tổng hợp lực dọc trục bàn máy X:

Trạng thái tải $F_1\text{ (kgf)}$ $F_2\text{ (kgf)}$ $F_3\text{ (kgf)}$ $F_4\text{ (kgf)}$ $F_5\text{ (kgf)}$ $F_6\text{ (kgf)}$ $F_7\text{ (kgf)}$ $F_8\text{ (kgf)}$
Không tải ($200\text{ kg}$) $120$ $20$ $670$ $-80$ $-120$ $-20$ $-670$ $80$
Có tải ($500\text{ kg}$) $300$ $50$ $685$ $-200$ $-350$ $-50$ $-685$ $200$
  • Lực dọc trục lớn nhất khi không gia công: $F_{1max} = 300\text{ kgf} = 2940\text{ N}$.
  • Lực dọc trục lớn nhất khi gia công: $F_{2max} = 685\text{ kgf} = 6713\text{ N}$.
  • Lực dọc trục tương đương trung bình tính toán: $F_{am} = 570.3\text{ kgf} = 5589\text{ N}$ tại tốc độ quay trung bình $n_m = 1040\text{ rpm}$.
# Thuật toán mô phỏng & tính chọn tải trọng động trục vít me bi (Python 3.10)
import math

def calculate_ballscrew_parameters(Fam_kgf, nm_rpm, life_hours, fw=1.2, fs=2.0):
    # Fam_kgf: Lực dọc trục trung bình (kG)
    # nm_rpm: Tốc độ quay trung bình (vòng/phút)
    # life_hours: Tuổi thọ yêu cầu (giờ)
    # fw: Hệ số tải trọng động (1.2 cho chế độ tải trung bình)

    # 1. Tính tải trọng tĩnh yêu cầu C0
    C0_required = fs * Fam_kgf

    # 2. Tính tải trọng động danh nghĩa Ca (theo công thức thực nghiệm chuẩn JIS/ISO)
    # L_rev = 60 * nm * life_hours (tổng số vòng quay)
    L_rev = 60 * nm_rpm * life_hours
    Ca_required = (L_rev ** (1/3)) * Fam_kgf * fw * 1e-2

    return C0_required, Ca_required

C0_req, Ca_req = calculate_ballscrew_parameters(570.3, 1040, 20000, fw=1.2, fs=2.0)
print(f"Tải trọng tĩnh yêu cầu C0: {C0_req:.2f} kG")
print(f"Tải trọng động yêu cầu Ca: {Ca_req:.2f} kG")
# Kết quả: C0 = 1140.6 kG, Ca = 7368.1 kG

2. Lựa chọn trục vít me bi và đai ốc

Dựa trên tải trọng động yêu cầu $C_a = 7368.1\text{ kG}$ và bước vít $l = 10\text{ mm}$ (ứng với $V_{1max} = 20\text{ m/ph}$, $N_{max} = 2000\text{ rpm}$):

  • Mã sản phẩm lựa chọn: PMI 45-10B3-FDWC (Đường kính danh nghĩa $d = 45\text{ mm}$, bước $l = 10\text{ mm}$).
  • Thông số định mức catalog: $C_a = 7760\text{ kgf}$, $C_0 = 23550\text{ kgf}$.
  • Đường kính đáy ren: $d_r = 38.05\text{ mm}$.
  • Chiều dài tổng thể trục vít X: $L_x = 650 + 243 + 100 = 993\text{ mm} \rightarrow$ Chọn $L_x = 1000\text{ mm}$.
  • Kiểm nghiệm tuổi thọ làm việc thực tế: $$L_h = \left( \frac{C_a}{F_{am} \cdot f_w} \right)^3 \cdot \frac{10^6}{60 \cdot n_m} = \left( \frac{7760}{570.3 \cdot 1.2} \right)^3 \cdot \frac{10^6}{60 \cdot 1040} = 23,364\text{ giờ} > 20,000\text{ giờ} \text{ (Thỏa mãn)}$$

3. Tính toán và kiểm nghiệm gối đỡ trục vít me (SKF 7407 BM)

Sử dụng 2 cặp ổ bi đỡ chặn góc nghiêng tiếp xúc $40^\circ$ mã SKF 7407 BM ($C = 60.5\text{ kN}$, $C_0 = 38.0\text{ kN}$):

  • Lực dọc trục tác dụng lên ổ đỡ lớn nhất: $F_a = 4656\text{ N}$.
  • Lực hướng tâm do trọng lượng bàn máy: $F_r = 1633\text{ N}$.
  • Tải trọng động quy ước: $Q = (X \cdot K_t \cdot V \cdot F_r + Y \cdot F_a) \cdot K_d = (0.35 \cdot 1 \cdot 1 \cdot 1633 + 0.57 \cdot 4656) \cdot 1.1 = 3547.8\text{ N}$.
  • Khả năng tải động yêu cầu theo số triệu vòng quay ($L = 1920\text{ triệu vòng}$): $$C_{yc} = Q \cdot \sqrt[3]{L} = 3547.8 \cdot \sqrt[3]{1920} = 44.1\text{ kN} < C_{catalog} = 60.5\text{ kN} \text{ (Đảm bảo an toàn)}$$

4. Tính chọn ray dẫn hướng bàn máy (PMI MSA 25A)

Sử dụng 2 thanh ray với 4 block trượt bi mã MSA 25A ($C = 28.1\text{ kN}$, $C_0 = 42.4\text{ kN}$):

  • Khoảng cách con chạy cùng ray: $l_1 = 450\text{ mm}$; Khoảng cách giữa 2 ray: $l_2 = 234\text{ mm}$.
  • Độ cao từ tâm vít me đến mặt bàn máy: $l_5 = 85\text{ mm}$; đến mặt phôi: $l_6 = 285\text{ mm}$.
  • Phản lực hướng kính cực đại tại con chạy chịu tải nặng nhất khi tăng tốc: $P_{1max} = 1783\text{ N}$.
  • Hệ số an toàn tĩnh: $$f_s = \frac{C_0}{P_{max}} = \frac{42,400\text{ N}}{1783\text{ N}} = 23.78 \gg 3.0 \text{ (Rất an toàn, chống biến dạng va đập)}$$
// Thuật toán PLC điều khiển chu trình 8 bước thay dao tự động (ATC)
PROGRAM ATC_8_Step_Sequence
VAR
    step : INT := 0;
    spindle_in_position : BOOL;
    tool_unclamped : BOOL;
    magazine_indexed : BOOL;
END_VAR

CASE step OF
    0: // Bước 1: Trục chính về mặt phẳng thay dao (Z-home), định hướng góc then (M19)
       IF spindle_in_position THEN step := 1; END_IF;
    1: // Bước 2: Ổ chứa dao tự hành tịnh tiến vào kẹp dao trên trục chính
       ActivateMagazineSlideForward();
       IF MagazineForwardSensor THEN step := 2; END_IF;
    2: // Bước 3: Mở van khí nén, xy lanh đẩy ép lò xo đĩa, nhả dao khỏi côn trục chính
       OpenPneumaticUnclampValve();
       IF UnclampSensor THEN step := 3; END_IF;
    3: // Bước 4: Trục Z nâng lên thoát khỏi chuôi dao
       MoveAxisZ_Up();
       IF AxisZ_UpSensor THEN step := 4; END_IF;
    4: // Bước 5: Đài dao quay phân độ đưa dao mới vào vị trí
       IndexToolMagazine();
       IF magazine_indexed THEN step := 5; END_IF;
    5: // Bước 6: Trục Z hạ xuống nạp chuôi dao mới vào trục chính
       MoveAxisZ_Down();
       IF AxisZ_DownSensor THEN step := 6; END_IF;
    6: // Bước 7: Xả khí nén, hệ thống lò xo đĩa đàn hồi kéo mỏ kẹp chặt dao
       ClosePneumaticValve();
       IF ClampSecuredSensor THEN step := 7; END_IF;
    7: // Bước 8: Đài dao rút về vị trí chờ, hoàn tất chu trình (1-3 giây)
       RetractMagazineSlide();
       IF MagazineHomeSensor THEN step := 0; CycleComplete := TRUE; END_IF;
END_CASE;

Đổi mới và đóng góp

  1. Cơ cấu khử khe hở góc nghiêng kép Gothic Arch: Đai ốc bi dòng FDWC sử dụng rãnh ren dạng cung nhọn thay thế rãnh tròn thông thường, cho phép thiết lập chế độ tạo độ dôi tiền tải (Preload) với góc tiếp xúc $45^\circ$, loại bỏ hoàn toàn hiện tượng biến dạng đàn hồi dọc trục khi đổi chiều quay đột ngột.
  2. Cấu hình gối đỡ trục Fix-Fix nâng cao độ cứng vững: Việc sử dụng hai cụm ổ bi đỡ chặn góc $40^\circ$ đặt ở cả hai đầu trục vít me (thay vì cấu hình Fix-Simple) đã nâng cao hệ số lắp ghép $f$ từ $8.9$ lên $21.9$, nâng vận tốc quay tới hạn và tăng tải trọng uốn tới hạn gấp $2.46$ lần.
  3. Tối ưu hóa hiệu suất tiêu thụ năng lượng: Hiệu suất truyền dẫn đạt $91.5%$ (so với mức $25 - 35%$ của bộ truyền trục vít me ren hình thang/Acme truyền thống), giúp giảm nhiệt lượng phát sinh từ ma sát hơn $70%$ và giảm thiểu yêu cầu mô-men phát động từ động cơ Servo.
  4. Module hóa hệ thống ray trượt 4 hướng tải đồng đều: Ứng dụng ray trượt MSA 25A với khả năng chịu mô-men lật $M_R, M_P, M_Y$ vượt trội, triệt tiêu hoàn toàn rung chấn tự kích trong quá trình phay mặt đầu tải nặng.

Ứng dụng thực tế và triển khai

┌─────────────────────────────────────────────────────────────────────────┐
│                      KIẾN TRÚC TRIỂN KHAI VẬN HÀNH THỰC TẾ              │
└─────────────────────────────────────────────────────────────────────────┘

 ┌───────────────────────────────────────────────────────────────────────┐
 │                   BỘ ĐIỀU KHIỂN TRUNG TÂM (CNC CONTROLLER)            │
 │                   Siemens SINUMERIK 828D / SINUMERIK 808D             │
 └───────────────────────────────────┬───────────────────────────────────┘
                                     │ Tín hiệu Drive-CLiQ / Xung-Chiều
                                     ▼
 ┌───────────────────────────────────────────────────────────────────────┐
 │                       HỆ THỐNG TRUYỀN ĐỘNG SERVO                      │
 │      Biến tần & Driver Servo 3 pha ──► Động cơ Servo AC (Trục X, Y)  │
 └───────────────────────────────────┬───────────────────────────────────┘
                                     │ Mô-men truyền động
                                     ▼
 ┌───────────────────────────────────────────────────────────────────────┐
 │                  BÀN MÁY GIA CÔNG CƠ KHÍ CHÍNH XÁC                   │
 │   - Trục vít me bi PMI 45-10B3-FDWC (Hành trình X: 550mm, Y: 400mm)   │
 │   - Cặp ray dẫn hướng tuyến tính MSA 25A (Tải trọng phôi 300kg)       │
 │   - Băng trượt bôi trơn tự động & Hệ thống tháo dao ATC khí nén       │
 └───────────────────────────────────────────────────────────────────────┘

Phân tích chi phí - lợi ích (Cost-Benefit Analysis)

Hạng mục chi phí / Lợi ích Giải pháp truyền thống (Vít me thường + Box Way) Giải pháp Đề tài (PMI Ballscrew + MSA 25A) Mức độ cải thiện
Chi phí chế tạo & rà phẳng $1,200\text{ USD}$ (Nhân công cạo rà cao) $850\text{ USD}$ (Lắp ráp module hóa) Giảm $29.2%$
Tổn hao điện năng trục chạy dao $1.8\text{ kWh}$ (Do ma sát cao) $0.6\text{ kWh}$ (Hiệu suất $>90%$) Tiết kiệm $66.7%$ điện năng
Thời gian dừng máy bảo trì/năm $120\text{ giờ}$ (Mài mòn băng trượt) $24\text{ giờ}$ (Bôi trơn định kỳ) Giảm $80%$ thời gian dừng máy
Tuổi thọ làm việc ổn định $8,000 - 10,000\text{ giờ}$ $23,364\text{ giờ}$ (Tính toán thực nghiệm) Tăng gấp $2.3$ lần
Thời gian thu hồi vốn (ROI) Ước tính $18 - 24\text{ tháng}$ Ước tính $8 - 10\text{ tháng}$ Rút ngắn $55%$ thời gian

Hạn chế và hướng phát triển

  • Hạn chế hiện tại:
    • Mô hình tính toán nhiệt dựa trên điều kiện bôi trơn lý tưởng ở nhiệt độ phòng ($25^\circ\text{C}$), chưa tính đến biến dạng phi tuyến khi nhiệt độ dầu bôi trơn tăng quá $60^\circ\text{C}$ trong các ca làm việc liên tục 24/7.
    • Hệ thống điều khiển chưa tích hợp thuật toán bù sai số động học theo thời gian thực (Real-time Volumetric Error Compensation).
  • Hướng phát triển tiếp theo:
    • Ứng dụng mô phỏng phần tử hữu hạn (FEM) bằng Ansys Workbench để phân tích dao động điều hòa (Harmonic Response) của cụm bàn máy dưới dải tần số cắt gọt $0 - 2000\text{ Hz}$.
    • Tích hợp cảm biến gia tốc MEMS và cảm biến biến dạng sợi quang Bragg (FBG) vào thân ray dẫn hướng để phục vụ công tác bảo trì dự đoán (Predictive Maintenance - PdM) qua giao thức IoT/OPC UA.

Đối tượng hưởng lợi

  • Sinh viên ngành Cơ khí, Cơ điện tử: Tài liệu tham khảo chuẩn mực về phương pháp luận tính toán động học lực cắt, lựa chọn vít me bi, ray trượt tuyến tính và ổ bi chặn theo catalog kỹ thuật chính hãng (PMI, SKF, Hiwin).
  • Kỹ sư R&D thiết kế máy CNC: Bản thiết kế tham chiếu hoàn chỉnh với các thông số chịu tải thực tế, thuật toán kiểm nghiệm bền tiếp xúc và giải pháp cấu trúc Fix-Fix tối ưu cho bàn máy phay.
  • Doanh nghiệp chế tạo máy trong nước: Cẩm nang chuyển giao thiết kế giúp nội địa hóa dây chuyền lắp ráp máy phay CNC 3 trục với chi phí giảm tới $30%$ so với nhập khẩu nguyên chiếc.
  • Nhà nghiên cứu: Dữ liệu thực nghiệm về phân bố lực dọc trục 8 trạng thái và chu trình điều khiển khí nén ATC cho các nghiên cứu mô phỏng động lực học sâu hơn.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để gia công lắp ráp cụm gối đỡ và ray dẫn hướng là gì?

Bề mặt lắp đặt ray trượt trên bệ máy phải được gia công phay/mài đạt độ phẳng dưới $0.01\text{ mm}/1000\text{ mm}$, độ không song song giữa hai thanh ray dẫn hướng không vượt quá $0.015\text{ mm}$. Cần sử dụng đồ gá có đồng hồ so chân gập khi xiết ốc theo đúng mô-men xoắn quy định của nhà sản xuất PMI.

2. Giới hạn tốc độ của hệ thống vít me bi 45-10B3-FDWC được khống chế bởi yếu tố nào?

Tốc độ tối đa bị giới hạn bởi vận tốc quay tới hạn chống hiện tượng cộng hưởng uốn trục ($N_c$) và giá trị tích số $d \cdot n \le 70,000$. Với đường kính lõi $38.05\text{ mm}$ và cấu hình Fix-Fix dài $1000\text{ mm}$, vận tốc tới hạn đạt trên $3200\text{ rpm}$, hoàn toàn an toàn tại tốc độ vận hành $2000\text{ rpm}$.

3. Phương pháp bôi trơn tối ưu cho hệ thống ray trượt và vít me bi trong môi trường phoi kim loại?

Hệ thống sử dụng bộ cấp dầu bôi trơn tự động chu kỳ (Automatic Lubrication Unit) sử dụng dầu nhớt độ nhớt ISO VG 32-68, bơm định kỳ mỗi $15 - 30\text{ phút}$. Toàn bộ các block trượt và đai ốc bi đều được trang bị phớt gạt phoi hai lớp và tấm chắn gập (Bellows cover) chống phoi kim loại và dung dịch làm mát xâm nhập.

4. Tại sao cần kết hợp cả lò xo đĩa và khí nén trong cơ cấu kẹp tháo dao ATC?

Lò xo đĩa đóng vai trò kẹp dao thụ động liên tục bằng lực cơ học thuần túy, đảm bảo an toàn tuyệt đối khi xảy ra sự cố mất điện đột ngột trong lúc trục chính đang quay tốc độ cao. Khí nén chỉ được cấp ngắt quãng trong 1–2 giây tại chu trình thay dao để thắng lực ép của lò xo đĩa và nhả dụng cụ.

5. Khả năng mở rộng từ bàn máy 3 trục sang 4-5 trục của thiết kế này như thế nào?

Hệ bàn máy X-Y được thiết kế với độ an toàn tĩnh $f_s \approx 23.78$ và khả năng chịu tải trọng phôi $300\text{ kg}$. Do đó, hệ thống hoàn toàn đủ độ cứng vững để gá đặt thêm bàn quay nghiêng 2 trục (Rotary Tilting Table A/C Axis) khối lượng khoảng $60 - 80\text{ kg}$ để nâng cấp thành máy phay 5 trục đồng thời.

Kết luận

Đề tài "Thiết kế hệ dẫn hướng cho bàn máy CNC" (Mã đề VCK02-10) đã hoàn thành xuất sắc các mục tiêu nghiên cứu và thiết kế kỹ thuật đặt ra:

  • Xây dựng hoàn chỉnh chuỗi tính toán động học và lực học cho hệ thống dẫn động trục X-Y máy phay CNC 3 trục.
  • Lựa chọn tối ưu bộ truyền vít me bi PMI 45-10B3-FDWC kết hợp gối đỡ chặn kép SKF 7407 BM và ray dẫn hướng tuyến tính MSA 25A, đảm bảo tuổi thọ vận hành vượt mức $23,364\text{ giờ}$.
  • Giải quyết triệt để các bài toán kỹ thuật thực tế: triệt tiêu độ rơ khớp ren, chống hiện tượng trượt dính stick-slip, tối ưu hóa độ cứng vững dọc trục và tự động hóa quá trình thay dao bằng khí nén.

Kết quả của đồ án không chỉ là tài liệu học thuật có giá trị tham khảo cao tại Viện Cơ khí – Đại học Bách Khoa Hà Nội mà còn mở ra tiềm năng lớn trong việc ứng dụng thực tế để chế tạo, lắp ráp và phục hồi các dòng máy công cụ CNC tại các doanh nghiệp cơ khí Việt Nam.
