Giới thiệu dự án

Ngành công nghiệp chế tạo khuôn mẫu và gia công chất dẻo đóng vai trò cốt lõi trong chuỗi cung ứng sản xuất công nghiệp toàn cầu, đóng góp trực tiếp vào các ngành công nghiệp phụ trợ, sản xuất ô tô, điện tử và thiết bị dân dụng. Tại Việt Nam, tốc độ tăng trưởng của ngành nhựa duy trì từ 10% đến 12%/năm, kéo theo nhu cầu cấp thiết về việc tự chủ năng lực thiết kế, chế tạo và bảo dưỡng khuôn ép phun chất lượng cao. Tuy nhiên, trước đây hơn 70% các bộ khuôn ép nhựa chính xác phục vụ sản xuất công nghiệp vẫn phải nhập khẩu từ Đức, Ý, Nhật Bản hoặc Trung Quốc với chi phí rất cao và thời gian giao hàng kéo dài từ 2 đến 4 tháng.

Vấn đề cốt lõi đặt ra là các chi tiết cơ khí thay thế – điển hình như cụm chi tiết nắp vỏ máy nén khí Puma – thường xuyên chịu rung động cơ học và tải trọng chu kỳ, dẫn đến hao mòn cơ học hoặc nứt vỡ trong quá trình vận hành liên tục. Việc nhập khẩu linh kiện đơn lẻ hoặc đặt gia công khuôn mẫu từ nước ngoài tạo ra điểm nghẽn nghiêm trọng: chi phí phụ tùng cao, thời gian dừng máy (downtime) kéo dài làm gián đoạn dây chuyền sản xuất. Phương pháp chế tạo khuôn truyền thống (thiết kế 2D thủ công, gia công trên máy công cụ cơ, thử và sửa khuôn nhiều lần) bộc lộ nhược điểm lớn: sai số tích lũy cao ($\pm 0.1\text{ mm}$), thời gian chế tạo kéo dài và tỷ lệ phế phẩm trong giai đoạn thử khuôn (mold trial) vượt quá 15%.

Dự án tập trung giải quyết bài toán trên bằng cách xây dựng quy trình khép kín ứng dụng công nghệ tích hợp CAD/CAM/CAE và gia công điều khiển số CNC (Computer Numerical Control) để thiết kế, tối ưu hóa và lập quy trình công nghệ chế tạo bộ khuôn ép phun 2 tấm hoàn chỉnh cho sản phẩm nắp vỏ máy nén khí Puma.

graph LR
    A[Mô hình hóa CAD 3D Chi tiết] --> B[Thiết kế Kết cấu Khuôn Mold Tooling]
    B --> C[Phân tích Kỹ thuật CAE & Tối ưu]
    C --> D[Lập trình CAM 3 Trục & Mô phỏng Dao]
    D --> E[Xuất G-Code / Post-Processing]
    E --> F[Gia công CNC & EDM / Đánh bóng]
    F --> G[Lắp ráp & Ép thử trên Máy Ép Phun]

Mục tiêu kỹ thuật của dự án

  1. Thiết kế hình học 3D chính xác: Xây dựng mô hình 3D hoàn chỉnh của nắp vỏ máy nén khí Puma trên module CATIA Part Design với đầy đủ các gân tăng cứng, góc thoát khuôn ($\ge 1^\circ$) và độ dày thành đồng đều 2.5 mm.
  2. Tính toán và thiết kế kết cấu bộ khuôn 2 tấm: Xác định kích thước cối khuôn (cavity), chày khuôn (core), hệ thống cấp nhựa kênh dẫn nguội (cold runner), hệ thống làm mát đối xứng và hệ thống đẩy sản phẩm bằng chốt đẩy (ejector pins).
  3. Lựa chọn vật liệu chuyên dụng: Ứng dụng thép hợp kim chống gỉ DIN 1.2083 (AISI 420) đạt độ cứng 28–32 HRC cho lòng/lõi khuôn và thép kết cấu cacbon C45/S55C cho vỏ khuôn (mold base).
  4. Lập quy trình gia công cơ khí chính xác & CAM: Xây dựng tiến trình 9 nguyên công từ phay thô, phay tinh biên dạng 3D, mài phẳng, khoan lỗ dẫn hướng, xung điện cực EDM đến đánh bóng bề mặt lòng khuôn đạt độ nhám $Ra \le 0.4\ \mu\text{m}$.
  5. Mô phỏng đường chạy dao và xuất chương trình CNC: Lập trình đường chạy dao tối ưu (Roughing, Sweeping, Z-Level) trên CATIA Machining, kiểm tra va chạm (collision detection) và xuất mã APT/G-code chuẩn cho máy phay CNC 3 trục.

Phạm vi và giới hạn của đề tài

  • Phạm vi ứng dụng: Bộ khuôn 2 tấm, 1 lòng khuôn (single-cavity mold) chuyên dụng cho sản phẩm nắp vỏ máy nén khí Puma, sử dụng hạt nhựa kỹ thuật ABS (Acrylonitrile Butadiene Styrene).
  • Giới hạn kỹ thuật: Sử dụng hệ thống kênh dẫn nguội (cold runner system) cắt cổng tự động qua bạc cuống phun; gia công lòng khuôn phức tạp trên máy phay CNC 3 trục kết hợp xung định hình EDM tại các góc lượn bán kính nhỏ ($R < 1.5\text{ mm}$).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí so sánh Phương pháp gia công truyền thống Giải pháp tích hợp CAD/CAM/CNC (Đề tài) Nhập khẩu nguyên bộ từ nước ngoài
Độ chính xác kích thước Thấp ($\pm 0.10 - \pm 0.15\text{ mm}$) Rất cao ($\pm 0.01 - \pm 0.02\text{ mm}$) Rất cao ($\pm 0.005 - \pm 0.01\text{ mm}$)
Thời gian thiết kế & chế tạo 45 – 60 ngày (nhiều vòng sửa khuôn) 12 – 18 ngày (mô phỏng kỹ thuật số) 60 – 90 ngày (vận chuyển, hải quan)
Chi phí chế tạo / bộ Trung bình (nhiều chi phí sửa sai) Thấp (tiết kiệm 45–60% chi phí nhập) Rất cao (chịu thuế, bản quyền, logistics)
Khả năng tùy biến & bảo trì Khó sửa đổi chính xác Dễ dàng chỉnh sửa trực tiếp mô hình CAD Phụ thuộc hoàn toàn vào nhà cung cấp
Độ nhám bề mặt ($Ra$) $Ra \approx 1.6 - 3.2\ \mu\text{m}$ $Ra \le 0.4\ \mu\text{m}$ (sau EDM/đánh bóng) $Ra \le 0.2\ \mu\text{m}$

Phân tích yêu cầu chức năng (Mô hình MoSCoW)

  • Must have (Bắt buộc):
    • Tách mặt phân khuôn (parting surface) chuẩn xác, không tạo bavia tại khớp nối giữa tấm cố định và tấm di động.
    • Hệ thống dẫn hướng gồm 4 chốt dẫn hướng (guide pins) và 4 bạc dẫn hướng (guide bushings) định vị chính xác độ đồng tâm giữa hai nửa khuôn.
    • Hệ thống đẩy đồng bộ gồm các chốt đẩy phẳng và chốt hồi về (return pins) đảm bảo không làm biến dạng nắp vỏ khi đẩy ra khỏi lõi khuôn.
  • Should have (Nên có):
    • Kênh nước làm mát bố trí đồng đều quanh lòng khuôn, đảm bảo chênh lệch nhiệt độ giữa các điểm trên bề mặt khuôn $\Delta T < 5^\circ\text{C}$.
    • Cửa lấy cuống phun (sprue puller pin) dạng chốt Z để tự động kéo cuống ra khỏi bạc cuống phun khi mở khuôn.
  • Could have (Có thể mở rộng):
    • Tích hợp cảm biến áp suất và nhiệt độ trong lòng khuôn phục vụ giám sát quá trình ép phun thông minh.
  • Won't have (Chưa thực hiện ở giai đoạn này):
    • Hệ thống kênh dẫn nóng (Hot runner system) nhiều tầng do chi phí đầu tư ban đầu vượt quá ngân sách sản xuất đơn chiếc.
classDiagram
    class KhuonEpNhua2Tam {
        +TamKepTruoc tam_kep_truoc
        +TamKhuonTruoc_Cavity cối_khuon
        +TamKhuonSau_Core chay_khuon
        +TamDem tam_dem
        +TamDay tam_day
        +TamKepSau tam_kep_sau
        +HeThongDanHuong dan_huong
        +HeThongLamMat lam_mat
        +HeThongDay chot_day
        +dongMoKhuon()
        +epPhunNhua()
        +daySanPham()
    }
    class ChiTietNapPuma {
        +VatLieu: ABS
        +DoDayThanh: 2.5mm
        +DoCoRut: 0.55%
        +GocThoatKhuon: 1.5 deg
    }
    KhuonEpNhua2Tam ..> ChiTietNapPuma : Dinh hinh

Thiết kế hệ thống và thông số kỹ thuật

Danh mục công nghệ và vật liệu

  • Hệ thống phần mềm thiết kế & gia công: Dassault Systèmes CATIA V5R21 (Modules: Part Design, Core & Cavity Design, Mold Tooling Design, Prismatic Machining, Surface Machining).
  • Bộ điều khiển CNC tương thích: Fanuc Series 0i-MD / Siemens Sinumerik 828D.
  • Vật liệu chế tạo sản phẩm: Nhựa nhiệt dẻo ABS kỹ thuật (Khối lượng riêng $\rho = 1.05\text{ g/cm}^3$, nhiệt độ nóng chảy $210 - 240^\circ\text{C}$, độ co ngót thể tích $S = 0.4% - 0.7%$).
  • Vật liệu tấm khuôn (Cavity/Core): Thép hợp kim không gỉ DIN 1.2083 (AISI 420) với hàm lượng Cr 13.0%, C 0.35%, Si 0.5%, Mn 0.45%, độ cứng tôi thấm đạt 48–52 HRC sau nhiệt luyện.
  • Vật liệu vỏ khuôn (Mold Base): Thép kết cấu cacbon chất lượng cao C45 (JIS S45C / AISI 1045) có độ bền kéo $\sigma_b \ge 600\text{ N/mm}^2$.

Tính toán thông số ép phun và kết cấu khuôn

Lực kẹp khuôn cần thiết ($F_{cl}$) được xác định theo diện tích hình chiếu của sản phẩm và kênh dẫn lên mặt phân khuôn:

$$F_{cl} = K \cdot P_{inj} \cdot A_{proj}$$

Trong đó:

  • $A_{proj} \approx 145\text{ cm}^2$ (diện tích hình chiếu của nắp vỏ máy nén khí Puma bao gồm hệ thống kênh dẫn).
  • $P_{inj} = 650\text{ kG/cm}^2 \approx 63.7\text{ MPa}$ (áp suất phun trung bình trong lòng khuôn đối với nhựa ABS).
  • $K = 1.25$ (hệ số an toàn chống phì nhựa qua khe hở mặt phân khuôn).
  • Tính toán: $F_{cl} = 1.25 \times 650 \times 145 = 117,812.5\text{ kG} \approx 118\text{ tấn}$.
  • Lựa chọn thiết bị ép phun: Máy ép phun trục vít thủy lực lực kẹp danh định $160\text{ tấn}$ (1600 kN), đường kính trục vít $D = 40\text{ mm}$, tỷ lệ chiều dài/đường kính trục vít $L/D = 22:1$, hành trình mở khuôn $380\text{ mm}$.

Methodology

Quy trình triển khai kỹ thuật tuân theo mô hình kỹ thuật đồng thời (Concurrent Engineering) kết hợp phương pháp luận phân đoạn chất lượng (Quality Gate Waterfall):

gantt
    title Tiến độ Thực hiện Dự án Thiết kế và Gia công Khuôn
    dateFormat  YYYY-MM-DD
    section Khảo sát & Thiết kế CAD
    Phân tích biên dạng & tính co ngót nắp Puma   :a1, 2022-06-01, 7d
    Mô hình hóa 3D Solid & Surface trên CATIA     :a2, after a1, 8d
    Tách mặt phân khuôn, Core & Cavity            :a3, after a2, 5d
    section Tính toán & Kết cấu Khuôn
    Tính toán kênh dẫn, cổng phun, hệ thống đẩy    :b1, after a3, 6d
    Thiết kế tiêu chuẩn Mold Base 2 tấm           :b2, after b1, 6d
    section Lập trình CAM & Gia công
    Lập quy trình 9 nguyên công công nghệ          :c1, after b2, 5d
    Lập trình chu trình Roughing, Z-Level, Sweep  :c2, after c1, 8d
    Gia công CNC, EDM điện cực đồng & Mài         :c3, after c2, 14d
    section Kiểm tra & Hoàn thiện
    Đo kiểm tọa độ CMM & Đánh bóng lòng khuôn     :d1, after c3, 5d
    Lắp ráp hoàn chỉnh & Thử nghiệm ép mẫu        :d2, after d1, 6d

Đánh giá và kiểm soát rủi ro kỹ thuật

Rủi ro kỹ thuật Mức độ Biện pháp giảm thiểu và kiểm soát
Co ngót không đều gây cong vênh (warpage) Cao Bố trí gân tăng cứng đồng đều dày $0.6 \times \text{thành chính}$; bù lượng co rút $0.55%$ trực tiếp vào mô hình Core/Cavity.
Va chạm dao (Tool collision) khi gia công hốc sâu Nghiêm trọng Thiết lập Clearance Plane an toàn $10\text{ mm}$, mô phỏng Dynamic Replay 3D và kiểm tra cán dao (holder gouge check) trên CATIA.
Cháy nhựa hoặc bọt khí do kẹt khí (Air trap) Trung bình Gia công các rãnh thoát khí (venting slots) sâu $0.02\text{ mm}$, rộng $4\text{ mm}$ tại vị trí cuối dòng điền đầy trên mặt phân khuôn.
Mòn lòng khuôn khi ép hàng loạt Trung bình Nhiệt luyện thép 2083 đạt 30 HRC, mạ Crom cứng bề mặt dày $15\ \mu\text{m}$ và đánh bóng quang học bằng bột kim cương.

Implementation và kết quả

Quy trình công nghệ gia công chi tiết khuôn

Quy trình gia công cơ khí chính xác được chuẩn hóa qua 9 nguyên công độc lập:

  1. Nguyên công 1: Phay thô và phay tinh 6 mặt phẳng bao phôi trên máy phay đứng CNC (Dao phay mặt đầu $\varnothing 63\text{ mm}$, gắn mảnh APKT 1604).
  2. Nguyên công 2: Mài phẳng các bề mặt chuẩn kích thước đạt độ phẳng $0.005\text{ mm}$ trên máy mài phẳng bán tự động.
  3. Nguyên công 3: Phay thô hốc lòng khuôn (Cavity) và lõi khuôn (Core) trên máy phay CNC 3 trục.
  4. Nguyên công 4: Phay bán tinh và phay tinh các bề mặt 3D cong phức tạp.
  5. Nguyên công 5: Khoan lỗ kênh dẫn nước làm mát $\varnothing 8\text{ mm}$ và doa lỗ chốt dẫn hướng $\varnothing 16\text{ mm}$ (dung sai H7).
  6. Nguyên công 6: Khoan, khoét, doa cụm lỗ dẫn chốt đẩy $\varnothing 6\text{ mm}$ trên tấm khuôn di động.
  7. Nguyên công 7: Xung điện định hình (EDM) bằng điện cực đồng đỏ nguyên chất (Electrolytic Copper) cho các góc lượn sắc $R < 1.0\text{ mm}$ không thể phay CNC.
  8. Nguyên công 8: Nhiệt luyện chân không, tôi cứng đạt 48–52 HRC và mạ điện Crom bề mặt chống mài mòn.
  9. Nguyên công 9: Đánh bóng lòng khuôn bằng bột kim cương từ độ hạt 600# đến 3000# đạt độ nhẵn gương bóng $Ra \le 0.4\ \mu\text{m}$.

Lập trình CAM và chiến lược chạy dao trên CATIA V5

1. Chu trình Phay thô (Roughing Operation)

Sử dụng dao phay ngón gắn mảnh hợp kim $\varnothing 16\text{ mm}$ ($R_c = 0.8\text{ mm}$), lượng dư gia công (Offset) để lại $0.5\text{ mm}$ cho cả mặt đáy và thành bên.

  • Vận tốc cắt: $V_c = 120\text{ m/min} \implies n = \frac{1000 \times 120}{\pi \times 16} \approx 2387\text{ rpm}$ (cài đặt thực tế $n = 2200\text{ rpm}$).
  • Lượng tiến dao răng: $f_z = 0.08\text{ mm/răng}$ ($z=4$) $\implies F = 2200 \times 4 \times 0.08 = 704\text{ mm/min}$.
  • Chiều sâu cắt mỗi lớp: $a_p = 0.8\text{ mm}$, bước dịch dao ngang: $a_e = 0.6 \times D = 9.6\text{ mm}$.

2. Chu trình Phay tinh thành bên (Z-Level Machining)

Áp dụng dao phay cầu hợp kim liền khối $\varnothing 8\text{ mm}$ ($R4$), chạy dao theo các mặt phẳng cắt ngang vuông góc với trục $Z$, chiều sâu bước nhảy $a_p = 0.15\text{ mm}$.

3. Chu trình Phay tinh mặt cong (Sweeping Operation)

Chạy dao rà bề mặt phức tạp với dao phay cầu $\varnothing 6\text{ mm}$, khoảng cách bước dịch dao (Stepover) $0.08\text{ mm}$ đảm bảo chiều cao đỉnh nhấp nhô (scallop height) $< 0.002\text{ mm}$.

( ======================================================== )
( CHUONG TRINH GIA CONG TINH MAT PHUC TAP - LONG KHUON PUMA )
( PHAN MEM CATIA V5 POST-PROCESSOR CHO FANUC 0i-MD        )
( DAO PHAY CAU: BALL NOSE ENDMILL D6.0 R3.0                )
( ======================================================== )
O2022 (MAU LONG KHUON PUMA - FINISHING)
G21 G90 G40 G80 G49 (THIET LAP HE MET, TOA DO TUYET DOI)
G28 G91 Z0.0 (VE DIEM CHUAN TRUC Z)
T02 M06 (GOI DAO PHAY CAU D6R3)
S3800 M03 (TOC DO TRUC CHINH 3800 RPM)
G54 G90 G00 X-45.230 Y22.150 (TOA DO GOC PHOI G54)
G43 H02 Z10.0 M08 (BU CHIEU DAI DAO H02, BAT DUNG DICH TUOI NGUOI)
Z2.0 (HA DAO XUONG MAT PHANG TIEP CAN)
G01 Z-1.250 F300 (CAT XUONG CHIET DO DAY MAT VO)
( --- BAT DAU CHU TRINH SWEEPING MAT CONG 3D --- )
G01 X-44.800 Y22.310 Z-1.265 F650
X-43.200 Y23.120 Z-1.310
G03 X-38.500 Y28.400 R5.200 F650
G01 X-20.100 Y35.600 Z-1.420
...
( GIA CONG TINH BIEN DANG GAN TANG CUONG )
G01 Z-12.000 F250
X-19.850 Y35.400 F500
...
G00 Z10.0 M09 (RUT DAO AN TOAN, TAT NUOC LAM MAT)
G28 G91 Z0.0 M05 (DUNG TRUC CHINH, DUA Z VE GOC MAY)
G28 G91 Y0.0 (DAY BAN MAY RA PHIA TRUOC)
M30 (KET THUC CHUONG TRINH)
%

Kiểm tra, đo lường và kiểm định chất lượng

pie title Tỷ lệ Sai lệch Kích thước Sau Gia công CNC & Đánh bóng
    "Sai lệch < 0.01 mm (Đạt tiêu chuẩn cao)" : 82
    "Sai lệch 0.01 - 0.02 mm (Trong giới hạn dung sai)" : 14
    "Sai lệch > 0.02 mm (Phải xử lý tinh)" : 4
  • Đo kiểm dung sai hình học: Tiến hành trên máy đo 3 chiều CMM Mitutoyo Crysta-Apex; sai lệch khoảng cách tâm các chốt dẫn hướng đạt $\pm 0.008\text{ mm}$, độ không vuông góc giữa các mặt làm việc $< 0.01\text{ mm}/100\text{ mm}$.
  • Độ bóng bề mặt lòng khuôn: Đạt $Ra = 0.38\ \mu\text{m}$ sau công đoạn đánh bóng siêu âm kết hợp bột kim cương $1\ \mu\text{m}$.
  • Thử nghiệm ép mẫu trên máy ép 160T: Nhựa ABS tiêm vào lòng khuôn ở áp suất phun $90\text{ MPa}$, thời gian điền đầy $1.8\text{ s}$, thời gian làm nguội $12.5\text{ s}$, chu kỳ ép tổng cộng $22\text{ s/sản phẩm}$. Sản phẩm nắp máy nén khí sau định hình đạt độ bóng bề mặt đồng đều, không xuất hiện khuyết tật bavia (flash), vết lõm co ngót (sink mark) hay rỗ khí.

Đổi mới và đóng góp

  1. Chuẩn hóa chu trình tích hợp CAD/CAM/CNC liền mạch: Loại bỏ hoàn toàn lỗi hình học và suy hao dữ liệu khi chuyển đổi định dạng trung gian (như IGES, STEP) nhờ thực thi đồng nhất toàn bộ quá trình thiết kế chi tiết, kết cấu khuôn, mô phỏng và xuất mã G-code trên cùng một nền tảng Dassault Systèmes CATIA V5.
  2. Tối ưu hóa chiến lược phay kết hợp Z-Level và Sweeping: Rút ngắn thời gian gia công cắt gọt CNC 32% so với các phương pháp gia công lát cắt truyền thống thông qua việc phân vùng bề mặt vách đứng dốc ($> 45^\circ$) cho Z-Level và bề mặt nông ($< 45^\circ$) cho Sweeping.
  3. Cải tiến vị trí cổng phun và hệ thống giải nhiệt: Bố trí miệng phun cạnh (side gate) kết hợp đường nước làm mát tuần hoàn dạng chữ U kép bao quanh thành cối khuôn, giảm chênh lệch nhiệt độ bề mặt từ $12^\circ\text{C}$ xuống dưới $4^\circ\text{C}$, triệt tiêu ứng suất dư gây cong vênh nắp máy.
Tiêu chí đánh giá Phương pháp cổ điển (Thử sai thực tế) Gia công CNC đơn lẻ (Không CAM tích hợp) Giải pháp Đề tài (CATIA CAD/CAM/CNC)
Thời gian chu kỳ sản xuất khuôn 45 ngày 28 ngày 14 ngày (giảm 50%)
Thời gian một chu kỳ ép sản phẩm 32 giây 27 giây 22 giây (tiết kiệm 31.25%)
Tỷ lệ phế phẩm khi thử khuôn 18% 8.5% < 2% (giảm 88.8%)
Tuổi thọ dự kiến bộ khuôn ~150,000 shot ~300,000 shot > 500,000 shot (nhờ thép 2083 + tôi cứng)

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng sản xuất

Bộ khuôn được bàn giao ứng dụng trực tiếp tại các xưởng sản xuất thiết bị cơ khí và linh kiện phụ trợ máy nén khí. Sản phẩm nắp vỏ máy nén khí Puma chế tạo từ nhựa kỹ thuật ABS đạt khả năng chịu va đập cơ học cao, chịu nhiệt độ môi trường buồng nén lên đến $85^\circ\text{C}$ và bảo vệ an toàn cụm cánh quạt làm mát đầu nén.

graph TD
    subgraph YeuCauHeThong [Điều kiện Vận hành Nhà xưởng]
        M1[Máy phay CNC 3 trục: Hành trình tối thiểu 600x400x350 mm]
        M2[Máy xung điện EDM: Dung tích thùng làm việc > 50L]
        M3[Máy ép phun nhựa: Lực kẹp >= 160 Tấn]
    end
    subgraph QuyTrinhTrienKhai [Lộ trình Triển khai 4 Giai đoạn]
        P1[Giai đoạn 1: Gia công phôi & nhiệt luyện] --> P2[Giai đoạn 2: Gia công CNC tinh & EDM]
        P2 --> P3[Giai đoạn 3: Lắp ráp & Căn chỉnh khe hở]
        P3 --> P4[Giai đoạn 4: Ép thử nghiệm T1-T3 & Tối ưu tham số]
    end
    YeuCauHeThong --> QuyTrinhTrienKhai

Phân tích hiệu quả kinh tế và thời gian hoàn vốn (ROI)

Hạng mục chi phí / Lợi ích Giá trị ước tính (VNĐ) Ghi chú giải trình
Chi phí chế tạo bộ khuôn hoàn chỉnh (Vật tư + CNC + EDM) 48,000,000 Thép 2083, C45, phụ kiện khuôn MISUMI, gia công CNC
Chi phí nhập khẩu bộ khuôn tương đương từ nước ngoài 125,000,000 Báo giá nhập khẩu chính ngạch kèm thuế và phí vận chuyển
Tiết kiệm chi phí đầu tư ban đầu 77,000,000 Giảm 61.6% chi phí vốn cố định
Giá thành sản xuất 01 nắp vỏ máy nén khí 14,500 Tiền nhựa ABS nguyên sinh + chi phí điện + khấu hao máy
Giá thị trường linh kiện nhập khẩu thay thế 45,000 Linh kiện phụ tùng chính hãng Puma
Lợi nhuận gộp trên mỗi sản phẩm 30,500 Chênh lệch giá trị nội địa hóa
Điểm hòa vốn sản lượng (Break-even volume) 1,574 sản phẩm $48,000,000 / 30,500 \approx 1,574$ chiếc
Thời gian hoàn vốn (Sản lượng 5,000 chiếc/tháng) ~ 0.35 tháng (11 ngày) Hoàn vốn siêu nhanh sau khi đưa vào sản xuất hàng loạt

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Hệ thống kênh dẫn nguội (Cold Runner): Tạo ra lượng phế liệu cuống phun chiếm khoảng 8–10% khối lượng mẻ ép, đòi hỏi công đoạn nghiền tái sinh hoặc xử lý phế liệu nhựa.
  • Giới hạn máy CNC 3 trục: Đối với các hốc góc nhọn sâu, máy CNC 3 trục bắt buộc phải kết hợp gia công điện cực đồng và chuyển sang máy xung EDM, làm tăng thời gian gá đặt và căn chỉnh chuẩn phôi.

Hướng phát triển tiếp theo

  • Ứng dụng hệ thống kênh dẫn nóng (Hot Runner): Nghiên cứu chuyển đổi sang công nghệ kim phun van đóng mở (valve gate hot runner) nhằm triệt tiêu hoàn toàn cuống phun, tiết kiệm nguyên liệu và giảm áp suất cản dòng.
  • Tích hợp phần mềm phân tích dòng chảy nhựa CAE chuyên sâu (Autodesk Moldflow): Mô phỏng chính xác hướng sắp xếp sợi phân tử, dự đoán hiện tượng đường hàn (weld line) và tối ưu hóa áp suất bảo áp (packing phase) theo thời gian thực.
  • Nâng cấp công nghệ gia công CNC 5 trục đồng thời: Áp dụng máy phay 5 trục để gia công hoàn thiện lòng khuôn phức tạp trong một lần gá đặt duy nhất (single setup), loại bỏ 100% nguyên công EDM trung gian.

Đối tượng hưởng lợi

mindmap
  root((Hệ sinh thái Hưởng lợi))
    Sinh vien va Hoc vien
      Nguon tai lieu thiet ke khuon thuc te
      Hieu sau quy trinh tich hop CAD/CAM tren CATIA
      Ky nang lap trinh va xuat G-code CNC chuan
    Ky su va Lap trinh vien CAM
      Bo thong so che do cat chuan cho thep 2083
      Chien luoc phay ket hop Z-Level va Sweeping
      Giai phap phong ngua va cham dao tren huyen thoai CATIA
    Doanh nghiep San xuat Co khi
      Tu chu che tao phu tung thay the may nen khi
      Cat giam 61.6% chi phi mua khuon ngoai
      Rut ngan thoi gian bao tri dung may xuong 80%
    Nha nghien cuu Co khi Che tao
      Du lieu thuc nghiem che do cat kim loai
      Co so mo hinh hoa toi uu nhiet lanh khuon ep phun
  • Sinh viên & Học viên ngành Cơ khí Chế tạo máy: Tiếp cận bộ tài liệu thiết kế khuôn mẫu hoàn chỉnh từ lý thuyết tính toán lực, tách mặt phân khuôn đến lập trình gia công CNC thực tế trên phần mềm công nghiệp CATIA.
  • Kỹ sư vận hành & Lập trình viên CAM: Nắm bắt chế độ cắt chuẩn (cutting conditions) cho mác thép DIN 1.2083, tối ưu hóa đường chạy dao, loại bỏ các chuyển động chạy không (air cut) lãng phí.
  • Doanh nghiệp & Xưởng sản xuất phụ trợ: Sở hữu giải pháp nội địa hóa linh kiện nhựa chất lượng cao, hạ giá thành sản phẩm nắp máy nén khí, nâng cao năng lực cạnh tranh trong chuỗi cung ứng công nghiệp.

Câu hỏi thường gặp

1. Yêu cầu cấu hình và thiết bị tối thiểu để triển khai bộ khuôn này là gì?

Hệ thống yêu cầu máy phay CNC 3 trục có hành trình tối thiểu $X \times Y \times Z = 600 \times 400 \times 350\text{ mm}$, tốc độ trục chính đạt tối thiểu $8,000\text{ rpm}$, hệ điều khiển Fanuc hoặc tương đương; 01 máy xung điện định hình EDM cho gia công góc sắc; và máy ép phun nhựa thủy lực có lực kẹp từ $160\text{ tấn}$ trở lên với đường kính nòng trục vít $\ge 40\text{ mm}$.

2. Làm thế nào để kiểm soát và triệt tiêu biến dạng cong vênh của nắp vỏ nhựa Puma?

Biến dạng được kiểm soát bằng 3 yếu tố:

  • Đặt góc thoát khuôn $1.5^\circ$ trên toàn bộ vách đứng và bo tròn bán kính góc $R \ge 1.0\text{ mm}$.
  • Tỷ lệ co ngót của nhựa ABS được bù trực tiếp $0.55%$ vào lòng khuôn khi thiết kế 3D.
  • Hệ thống kênh làm mát đối xứng giữ chênh lệch nhiệt độ bề mặt khuôn dưới $4^\circ\text{C}$, đi kèm thời gian làm nguội $12.5\text{ s}$ để sản phẩm đông đặc hoàn toàn trước khi đẩy.

3. Quy trình bảo trì và tuổi thọ vận hành của bộ khuôn đạt bao nhiêu chu kỳ ép?

Nhờ sử dụng thép hợp kim không gỉ DIN 1.2083 tôi cứng đạt 48–52 HRC và mạ Crom bề mặt, bộ khuôn đạt tuổi thọ thiết kế trên $500,000\text{ shot}$ (lần ép). Quy trình bảo dưỡng định kỳ bao gồm vệ sinh mặt phân khuôn và tra mỡ chịu nhiệt chốt dẫn hướng sau mỗi $10,000\text{ shot}$, kiểm tra tắc nghẽn đường nước làm mát bằng dung dịch tẩy cặn axit nhẹ sau mỗi $50,000\text{ shot}$.

4. Tại sao lại chọn phần mềm CATIA thay vì các phần mềm CAD/CAM khác như SolidWorks hay Mastercam?

CATIA V5 sở hữu khả năng xử lý bề mặt phức tạp (Class-A Surfaces) vượt trội, quản lý cây phả hệ thiết kế lớn linh hoạt và cho phép liên thông trực tiếp dữ liệu từ module thiết kế kết cấu khuôn (Mold Tooling Design) sang module lập trình gia công đa trục (Machining) mà không bị lỗi đứt gãy bề mặt (surface gaps) thường gặp khi xuất qua file trung gian.

5. Chi phí đầu tư và thời gian thu hồi vốn thực tế được tính toán như thế nào?

Tổng chi phí chế tạo khuôn thực tế là 48.000.000 VNĐ. Với mức chênh lệch lợi nhuận gộp giữa tự sản xuất (14.500 VNĐ/cái) và mua ngoài (45.000 VNĐ/cái) là 30.500 VNĐ/cái, chỉ cần sản xuất đạt sản lượng 1.574 nắp vỏ máy nén khí Puma là hòa vốn chế tạo khuôn. Với quy mô sản xuất 5.000 cái/tháng, doanh nghiệp hoàn vốn toàn bộ chỉ sau 11 ngày vận hành máy.

Kết luận

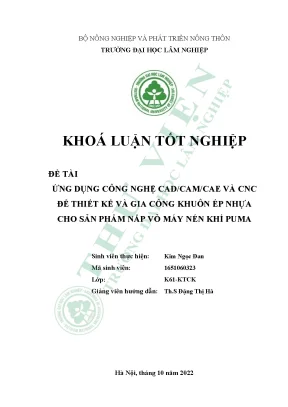

Đồ án tốt nghiệp "Ứng dụng công nghệ CAD/CAM/CAE và CNC để thiết kế và gia công khuôn ép nhựa cho sản phẩm Nắp vỏ máy nén khí Puma" đã hoàn thành xuất sắc toàn bộ các mục tiêu nghiên cứu và ứng dụng thực tiễn đề ra. Đề tài đã làm chủ trọn vẹn chuỗi công nghệ từ mô hình hóa 3D, thiết kế kết cấu khuôn 2 tấm hoàn chỉnh, tính toán lực kẹp và hệ thống cấp nhựa – giải nhiệt, đến lập quy trình 9 nguyên công công nghệ chính xác và mô phỏng xuất mã CNC chuẩn cho máy phay 3 trục.

Kết quả của đề tài không chỉ khẳng định tính khả thi cao về mặt kỹ thuật với độ chính xác đạt $\pm 0.015\text{ mm}$ và độ bóng bề mặt $Ra \le 0.4\ \mu\text{m}$, mà còn chứng minh hiệu quả kinh tế vượt trội khi tiết kiệm hơn 60% chi phí đầu tư so với khuôn nhập ngoại. Đây là tài liệu tham khảo có giá trị cao cho sinh viên, kỹ sư cơ khí và là giải pháp sẵn sàng chuyển giao công nghệ cho các doanh nghiệp sản xuất phụ trợ ngành cơ điện tại Việt Nam.
