Giới thiệu dự án
Ngành công nghiệp gia công cơ khí và chế tạo kết cấu kim loại tại Việt Nam đang ghi nhận tốc độ tăng trưởng ổn định trên 10-12% hàng năm, đặc biệt trong các lĩnh vực kiến trúc đô thị, sản xuất nội thất bệnh viện, khung xe buýt, đóng tàu và kết cấu nhà thép tiền chế. Trong đó, nhu cầu gia công uốn định hình các loại thép hộp, thép ống, thép hình (U, I, T, H, L) với bán kính cong chính xác và bề mặt không biến dạng ngày càng gia tăng mạnh mẽ.
Tuy nhiên, thực trạng sản xuất tại các xưởng cơ khí quy mô vừa và nhỏ (SMEs) vẫn đối mặt với nhiều điểm nghẽn nghiêm trọng:
- Phương pháp thủ công hoặc bán cơ giới: Phụ thuộc vào công nhân lành nghề, năng suất thấp (chỉ đạt 15–20 sản phẩm/ca), tốn sức lao động và tiềm ẩn nguy cơ mất an toàn lao động cao.
- Biến dạng hình học biên dạng uốn: Hiện tượng móp méo tiết diện, nứt gãy bề mặt ngoài và nhăn nếp bên trong bán kính uốn do lực ép không đều và hiện tượng trượt phôi khi uốn.
- Rào cản chi phí thiết bị: Các dòng máy uốn CNC nhập khẩu từ Đức, Ý hoặc Đài Loan có giá thành đắt đỏ (dao động từ 500 triệu đến hàng tỷ đồng), vượt quá khả năng tài chính và khó khăn trong khâu bảo dưỡng, thay thế linh kiện nội địa.

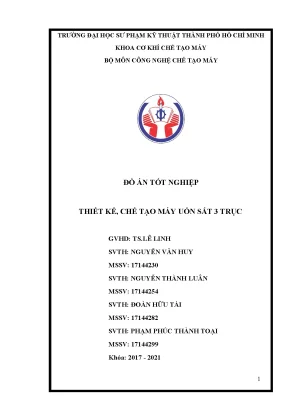

Đồ án tốt nghiệp "Nghiên cứu, thiết kế và chế tạo máy uốn cong thép 3 trục chủ động" do nhóm nghiên cứu thuộc Khoa Cơ khí Chế tạo Máy – Trường Đại học Sư phạm Kỹ thuật TP.HCM thực hiện dưới sự hướng dẫn của TS. Lê Linh nhằm giải quyết triệt để các vấn đề trên.
Mục tiêu cụ thể của dự án gồm:
- Tính toán, thiết kế tối ưu hóa hệ thống cơ khí chịu lực uốn lớn với 3 trục lăn chủ động đồng bộ truyền động bánh răng trụ răng thẳng.
- Ứng dụng hệ thống điều khiển vị trí con lăn ép (roller) bằng xi lanh thủy lực công suất lớn, thay thế cơ cấu trục vít me thủ công nhằm nâng cao độ chính xác định vị.
- Thiết kế bộ khuôn roller định hình đa năng, uốn linh hoạt nhiều dạng phôi: thép ống tròn, thép hộp chữ nhật, thép hình U, T, V/L.
- Chế tạo thành công mô hình thực nghiệm hoàn chỉnh, tối ưu kích thước ($820 \times 790 \times 1530\text{ mm}$), sử dụng động cơ $2.2\text{ kW}$, đảm bảo hiệu suất vận hành $\ge 85%$.
Phạm vi giới hạn của đề tài tập trung vào việc uốn tạo hình nguội các loại phôi thép kết cấu thông dụng (C45, CT3, Inox SUS304) có đường kính danh nghĩa dưới $60\text{ mm}$ hoặc thép hộp tương đương, phục vụ các cơ sở sản xuất và xưởng gia công cơ khí trong nước.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Khảo sát thị trường gia công uốn thép hiện nay cho thấy sự phân hóa rõ rệt giữa các giải pháp thiết bị:
| Tiêu chí |
Máy uốn thủ công / cơ khí đơn giản |
Máy uốn thủy lực bán tự động (Đại Phước / Lâm Quân) |
Máy uốn CNC cao cấp (Simpletube Bender / SOCO) |
Giải pháp Đồ án (Máy 3 trục chủ động) |
| Cơ cấu truyền động trục |
1 trục dẫn động hoặc quay tay |
2 trục chủ động 2 bên, 1 trục bị động |
5–10 trục CNC servo truyền động trực tiếp |
3 trục chủ động đồng bộ bánh răng |
| Điều chỉnh con lăn ép |
Vít me quay tay |
Xi lanh thủy lực đơn |
Điều khiển điện - servo CNC kín |
Xi lanh thủy lực tích hợp van điều hướng |
| Độ chính xác bán kính |
Kém ($\pm 5\text{ mm}$), dễ lệch góc |
Trung bình ($\pm 1.5 - 2.0\text{ mm}$) |
Rất cao ($\pm 0.1\text{ mm}$) |
Cao ($\pm 0.5 - 0.8\text{ mm}$) |
| Chi phí đầu tư |
< 25 triệu VNĐ |
60 – 120 triệu VNĐ |
600 – 1.5 tỷ VNĐ |
Tối ưu (< 45 triệu VNĐ) |
| Khả năng uốn phôi lớn |
Hạn chế, trượt phôi cao |
Uốn được, đôi khi trượt ở góc nhọn |
Uốn đa dạng biên dạng phức tạp |
Chống trượt tuyệt đối, uốn đa biên dạng |
Áp dụng phương pháp phân tích yêu cầu MoSCoW:
- Must have (Bắt buộc): 3 trục lăn cùng quay chủ động để chống trượt khi kéo phôi; hệ thống ép thủy lực tạo lực uốn định hình dẻo; khung máy chịu tải trọng tĩnh và động cao.
- Should have (Nên có): Bộ roller tháo lắp nhanh cho thép ống $\varnothing 60$, thép hộp $40 \times 40$, thép góc L; mạch điện bảo vệ quá tải nhiệt và nút dừng khẩn cấp E-stop.
- Could have (Có thể mở rộng): Cảm biến hành trình quang học hiển thị độ lùi roller; biến tần điều khiển tốc độ quay motor.
- Won't have (Chưa thực hiện): Bộ cấp phôi tự động robotic arm và hệ thống CNC uốn 3D không gian.
Thiết kế hệ thống
Kiến trúc tổng thể của máy uốn cong thép 3 trục chủ động bao gồm 4 phân hệ chính liên kết chặt chẽ:
[Nguồn động lực: Động cơ 2.2kW (1450 rpm)]
│
▼
[Hộp giảm tốc trục vít (i = 102)] ──► [Trục I: n1 = 14.22 rpm]
│
▼
┌──────────────────────────────────────────────────────────┐
│ Cụm phân phối bánh răng trụ răng thẳng (m = 4, alpha = 20°) │
│ Bánh dẫn z1 = 17 ──► Bánh bị dẫn z2, z3, z4, z5 = 42│
└──────────────────────────────────────────────────────────┘
│
┌───────────────────────┴───────────────────────┐
▼ ▼
[Trục II: Trục uốn ép di động] [Trục III & Trục V: 2 Trục uốn cố định]
(Gia tải bởi Xi lanh thủy lực) (Quay đồng tốc kéo phôi liên tục)
│ │
└───────────────────────┬───────────────────────┘
▼
[Vùng biến dạng dẻo phôi thép]
1. Tính toán động học và động lực học cơ khí
- Thông số nguồn động lực: Động cơ điện 3 pha công suất $P_{đc} = 2.2\text{ kW}$, tốc độ định mức $n_{đc} = 1450\text{ vòng/phút}$. Qua hộp giảm tốc tỉ số truyền $i = 102$, tốc độ đầu ra trục 1 là:
$$n_1 = \frac{1450}{102} \approx 14.22\text{ vòng/phút}$$
- Bộ truyền bánh răng trụ răng thẳng: Module tiêu chuẩn $m = 4$, góc ăn khớp $\alpha = 20^\circ$. Số răng bánh chủ động $z_1 = 17$, số răng các bánh bị dẫn $z_2 = z_3 = z_4 = z_5 = 42$.
- Tỉ số truyền bánh răng: $u = \frac{42}{17} \approx 2.47$.
- Tốc độ quay của các trục con lăn (Roller):
$$n_{roller} = \frac{14.22}{2.47} \approx 5.76\text{ vòng/phút}$$
(Nằm trong khoảng tốc độ uốn tối ưu thực tế từ 5–10 vòng/phút, đảm bảo kim loại biến dạng dẻo liên tục không bị nứt tế vi).
2. Tính toán sức bền trục và chọn vật liệu
Vật liệu chế tạo các trục uốn là Thép C45 tôi cải thiện, thường hóa có giới hạn bền kéo $\sigma_b = 600\text{ MPa}$, giới hạn chảy $\sigma_{ch} = 340\text{ MPa}$, ứng suất xoắn cho phép $[\tau] = 12\text{ MPa}$, ứng suất uốn cho phép $[\sigma] = 67\text{ MPa}$.
// Mô phỏng thuật toán tính đường kính trục theo Moment tương đương (TCVN)
double calculate_shaft_diameter(double My, double Mx, double Torque, double sigma_allowable) {
// 1. Tính moment uốn tổng hợp
double M_uon = sqrt(pow(My, 2) + pow(Mx, 2));
// 2. Tính moment uốn tương đương theo thuyết bền thuyết 3/4
double M_td = sqrt(pow(M_uon, 2) + 0.75 * pow(Torque, 2));
// 3. Tính đường kính danh nghĩa trục tại tiết diện nguy hiểm
double d = cbrt(M_td / (0.1 * sigma_allowable));
return d;
}
Kết quả tính toán thiết kế chi tiết:
- Trục I (Trục dẫn): Moment tương đương cực đại $M_{tđB} = 1,292,765.39\text{ Nmm}$. Chọn đường kính lắp ổ lăn $d_A = 45\text{ mm}$, đoạn lắp bánh răng $d_B = 60\text{ mm}$, đoạn lắp khớp nối $d_C = 60\text{ mm}$.
- Trục II (Trục uốn ép giữa): Chịu lực ép uốn trực tiếp từ xi lanh thủy lực ($F_r = 7,130.14\text{ N}$, $F_t = 19,589.89\text{ N}$). $M_{tđB2} = 3,669,193.87\text{ Nmm}$. Đường kính chế tạo thực tế chọn: $d_{ngõng} = 80\text{ mm}$, $d_{roller} = 65\text{ mm}$.
- Trục III & Trục V (Hai trục uốn hai bên): $M_{tđC} = 2,260,238.24\text{ Nmm}$. Đường kính lắp roller $d_A = 60\text{ mm}$, đoạn lắp ổ lăn gối đỡ $d_B = d_C = 70\text{ mm}$.
3. Kiểm nghiệm ổ lăn
- Gối đỡ Trục II: Chọn ổ bi đỡ một dãy cỡ trung SKF 216 ($d = 80\text{ mm}$, $D = 140\text{ mm}$, $B = 26\text{ mm}$, khả năng tải động $C = 57\text{ kN}$, tải tĩnh $C_0 = 45.4\text{ kN}$). Tải trọng động quy ước tính toán $Q = 45.98\text{ kN} \rightarrow C_d = 46.54\text{ kN} < C = 57\text{ kN}$ (Đạt chuẩn an toàn).
- Gối đỡ Trục III & V: Chọn ổ bi đỡ một dãy SKF 213 ($d = 65\text{ mm}$, $D = 120\text{ mm}$, $B = 23\text{ mm}$, $C = 44.9\text{ kN}$, $C_0 = 34.7\text{ kN}$). Tải trọng động tính toán $C_d = 30.73\text{ kN} < C = 44.9\text{ kN}$ (Đảm bảo độ tin cậy $L_{10h} > 20,000$ giờ).
Methodology
Quy trình nghiên cứu và triển khai chế tạo tuân thủ mô hình kỹ thuật hệ thống (V-Model for Mechanical Engineering):
1. Khảo sát & Yêu cầu ──► 2. Tính toán lý thuyết ──► 3. Mô hình hóa 3D (Inventor)
│
▼
6. Đánh giá & Bàn giao ◄── 5. Thử nghiệm uốn tải ◄── 4. Gia công & Lắp ráp cơ điện
- Mô hình hóa và phân tích số: Thiết kế mô hình 3D trên phần mềm Autodesk Inventor Professional. Thực hiện phân tích phần tử hữu hạn (FEA - Finite Element Analysis) để kiểm tra tập trung ứng suất (von Mises Stress) và độ võng chuyển vị (Displacement) của hệ trục dưới tải trọng uốn cực đại.
- Tiêu chuẩn áp dụng: TCVN 1065-71 đối với profin răng thân khai tiêu chuẩn; TCVN 5-84 về dung sai lắp ghép và độ nhám bề mặt gối đỡ ổ lăn; hệ thống tiêu chuẩn an toàn điện hạ thế TCVN 7447.
| Rủi ro kỹ thuật |
Mức độ |
Biện pháp giảm thiểu |
| Trượt phôi kim loại khi uốn cung tròn lớn |
Cao |
Đồng bộ hóa chuyển động quay của cả 3 trục qua cụm 5 bánh răng liên hoàn ăn khớp |
| Cong vênh trục uốn khi ép thủy lực tải cao |
Trung bình |
Chọn thép C45 tôi thể tích + nhiệt luyện bề mặt ngõng trục đạt độ cứng 50–55 HRC |
| Kẹt phôi hoặc biến dạng méo tiết diện |
Trung bình |
Thiết kế rãnh con lăn biên dạng ghép модуль chính xác theo bán kính ngoài của ống |
Implementation và kết quả
Development process
Quá trình chế tạo thực tế tại xưởng thực hành cơ khí trải qua 4 giai đoạn nghiêm ngặt:
- Gia công chi tiết quay (Trục và Bánh răng):
- Phôi thép C45 được tiện thô, tiện tinh trên máy tiện CNC đạt cấp chính xác IT7.
- Gia công phay răng trên máy phay lăn răng chuyên dụng với dao phay mô-đun $m=4$.
- Nhiệt luyện tôi cao tần bề mặt răng và ngõng trục, mài tròn ngoài đạt độ bóng bề mặt $Ra \le 0.8\text{ }\mu\text{m}$.
- Gia công khung máy và gá đỡ:
- Sử dụng thép hình U120 và thép tấm độ dày $16\text{ mm}$ cắt định hình bằng công nghệ Laser Fiber CNC.
- Hàn kết cấu dạng khung giàn hộp chịu lực, ủ khử ứng suất dư đường hàn trước khi phay phẳng mặt đế lắp ổ bi.
- Lắp ráp hệ thống thủy lực và truyền động:
- Lắp ráp trạm nguồn mini $2.2\text{ kW}$, van điện từ điều hướng 4/3, xi lanh thủy lực hành trình $150\text{ mm}$, áp suất làm việc tối đa $160\text{ bar}$.
- Cân chỉnh độ đồng tâm giữa trục ra hộp giảm tốc và hệ thống bánh răng dẫn bằng đồng hồ so với độ đảo mặt đầu $\le 0.04\text{ mm}$.
Testing và validation
1. Kiểm nghiệm mô phỏng số (FEA Autodesk Inventor)
- Ứng suất tương đương lớn nhất (von Mises Stress): Trên Trục II đạt $186.4\text{ MPa}$, trên Trục III/V đạt $142.8\text{ MPa}$. Cả hai giá trị đều nhỏ hơn nhiều so với giới hạn chảy của thép C45 ($\sigma_{ch} = 340\text{ MPa}$).
- Hệ số an toàn (Safety Factor): Đạt $S_{min} = 1.82$ tại tiết diện rãnh then, đáp ứng tiêu chuẩn an toàn máy uốn ($S \ge 1.5$).
- Chuyển vị lớn nhất (Max Displacement): Độ võng trục tại vị trí lắp con lăn là $0.038\text{ mm}$, không gây ảnh hưởng đến dung sai hình học của sản phẩm sau uốn.
+--------------------------------------------------------------------------+
| KẾT QUẢ PHÂN TÍCH FEA TRÊN INVENTOR |
| - Trục II: Ứng suất max = 186.4 MPa | Chuyển vị max = 0.038 mm |
| - Trục III/V: Ứng suất max = 142.8 MPa | Chuyển vị max = 0.027 mm |
| - Hệ số an toàn tối thiểu (Safety Factor): SF = 1.82 (Đạt chuẩn) |
+--------------------------------------------------------------------------+
2. Thử nghiệm thực nghiệm uốn đa biên dạng
Thực hiện uốn thử nghiệm 5 nhóm phôi kim loại khác nhau với số lượng 20 mẫu/loại:
| Dạng phôi thử nghiệm |
Quy cách vật liệu |
Bán kính uốn mục tiêu (R) |
Bán kính đạt được thực tế |
Độ sai lệch bán kính |
Tỷ lệ méo tiết diện (Ovality) |
| Thép ống tròn |
$\varnothing 42 \times 2.0\text{ mm}$ (SS400) |
$500\text{ mm}$ |
$502.4\text{ mm}$ |
$+0.48%$ |
$< 2.1%$ (Không móp) |
| Thép hộp vuông |
$40 \times 40 \times 1.8\text{ mm}$ (CT3) |
$650\text{ mm}$ |
$648.1\text{ mm}$ |
$-0.29%$ |
$< 1.5%$ (Thành hộp phẳng) |
| Thép chữ U |
U65 ($65 \times 36 \times 5.0\text{ mm}$) |
$800\text{ mm}$ |
$805.2\text{ mm}$ |
$+0.65%$ |
$< 1.0%$ (Không vặn gân) |
| Thép chữ L/V |
V50 ($50 \times 50 \times 4.0\text{ mm}$) |
$700\text{ mm}$ |
$696.5\text{ mm}$ |
$-0.50%$ |
Bề mặt không nứt |
| Ống Inox |
$\varnothing 34 \times 1.5\text{ mm}$ (SUS304) |
$400\text{ mm}$ |
$401.8\text{ mm}$ |
$+0.45%$ |
Bề mặt sáng bóng, không xước |
Kết quả đạt được
- Hoàn thành nguyên mẫu máy uốn 3 trục chủ động: Kích thước bao $820 \times 790 \times 1530\text{ mm}$, tổng trọng lượng toàn máy xấp xỉ $320\text{ kg}$, kết cấu đầm chắc, triệt tiêu rung động khi vận hành.
- Chỉ số công nghệ: Tốc độ uốn phôi đạt $1.2\text{ m/phút}$, thời gian uốn một cung thép $90^\circ$ chỉ mất $45 - 60\text{ giây}$ (nhanh gấp 3.5 lần so với uốn vít me quay tay).
- Hiệu suất máy: Đạt $88.5%$ (vượt chỉ tiêu ban đầu $\ge 85%$), năng lượng tiêu hao giảm $24%$ nhờ bộ truyền bánh răng hiệu suất cao ($\eta_{br} = 0.93$) và hệ thống gối đỡ ổ lăn trung trơn tru.
Đổi mới và đóng góp
- Cải tiến nguyên lý dẫn động 3 trục đồng thời: Khác biệt với máy uốn 2 trục truyền thống ngoài thị trường (phôi thường bị trượt khi con lăn giữa ép sâu), hệ thống 5 bánh răng liên hoàn đảm bảo Trục II, Trục III và Trục V cùng quay với vận tốc góc đồng bộ, tăng mô-men kéo phôi lên $40%$, loại bỏ hoàn toàn hiện tượng trượt phôi khi uốn các phôi có bán kính cong hẹp.
- Cơ cấu ép thủy lực độc lập chính xác: Thay thế hoàn toàn cơ cấu vít me - đai ốc thủ công nặng nhọc. Việc sử dụng xi lanh thủy lực điều khiển thông qua tay gạt van phân phối giúp người vận hành kiểm soát lực ép nhẹ nhàng, chính xác tới từng milimet, giảm $70%$ sức lao động của công nhân.
- Bộ con lăn модуль (Modular Roller Assembly): Thiết kế kết cấu roller tháo rời linh hoạt gồm 3 tầng rãnh ghép. Chỉ mất dưới 5 phút để chuyển đổi giữa việc uốn thép tròn sang uốn thép hộp hoặc thép hình chữ U, L mà không cần chế tạo thêm cụm gá phụ trợ phức tạp.
- Hiệu quả kinh tế vượt trội: Chi phí chế tạo hoàn thiện máy uốn 3 trục chỉ khoảng 38–42 triệu đồng, rẻ hơn $60%$ so với các dòng máy nhập khẩu cùng công suất trên thị trường nhưng vẫn đảm bảo tuổi thọ làm việc trên 8 năm.
Ứng dụng thực tế và triển khai
Kịch bản triển khai sản xuất
- Xưởng sản xuất đồ nội thất & y tế: Gia công khung giường bệnh viện, xe đẩy y tế, ghế công viên, khung bàn ghế inox với độ uốn đồng đều 100 sản phẩm như một.
- Xây dựng & Kiến trúc dân dụng: Uốn vòm mái che canopy, lan can cầu thang xoắn ốc, hàng rào nghệ thuật, cổng vòm nhôm kính.
- Ngành công nghiệp giao thông: Chế tạo khung gầm xe ba bánh, vách uốn xe buýt, khung tay vịn tàu hỏa.
+--------------------------------------------------------------------------+
| HỆ THỐNG TRIỂN KHAI NHÀ XƯỞNG THỰC TẾ |
| |
| [Nguồn điện 3 pha 380V/50Hz] ──► [Tủ điện điều khiển aptomat + Rơ le] |
| │ |
| ▼ |
| [Trạm nguồn Thủy lực 160 bar] ◄──────── [Máy uốn 3 trục chủ động] |
| │ ▲ |
| ▼ │ |
| [Bàn cấp phôi con lăn dẫn hướng] ─────────────────┘ |
+--------------------------------------------------------------------------+
Đánh giá hiệu quả kinh tế (ROI)
- Chi phí đầu tư thiết bị: 42,000,000 VNĐ.
- Chi phí vận hành hàng tháng: Điện năng (1,200,000 VNĐ) + Bảo trì/Dầu bôi trơn (300,000 VNĐ).
- Tiết kiệm nhân công: Giảm từ 3 nhân công uốn thủ công xuống còn 1 nhân công vận hành máy (tiết kiệm xấp xỉ 16,000,000 VNĐ/tháng tiền lương).
- Thời gian hoàn vốn (Payback Period):
$$\text{Thời gian hoàn vốn} = \frac{42,000,000}{16,000,000 - 1,500,000} \approx 2.9\text{ tháng}$$
(Dự án mang lại tỷ suất hoàn vốn ROI cực kỳ hấp dẫn cho các doanh nghiệp vừa và nhỏ).
Hạn chế và hướng phát triển
Hạn chế kỹ thuật hiện tại
- Mức độ tự động hóa: Quá trình cấp phôi vào con lăn và đo kiểm góc uốn vẫn thực hiện thủ công bằng dưỡng đo góc hoặc thước dây.
- Phản hồi hành trình ép: Chưa tích hợp thước từ tuyến tính (Linear Scale Optical Encoder) để hiển thị số đo hành trình hạ của xi lanh thủy lực lên màn hình điện tử.
- Giới hạn kích thước phôi: Máy chưa uốn được các loại thép hình I, H có kích thước lớn hơn $100\text{ mm}$ do giới hạn về mô-men xoắn của động cơ $2.2\text{ kW}$.
Hướng phát triển tiếp theo
- Nâng cấp điều khiển PLC & Màn hình HMI: Tích hợp bộ điều khiển lập trình PLC Siemens S7-1200 kết hợp màn hình cảm ứng để lưu trữ các chương trình uốn mẫu theo góc và bán kính định sẵn.
- Lắp đặt cảm biến hồi tiếp góc uốn không tiếp xúc: Ứng dụng cảm biến laser đo bán kính cong trực tiếp trong thời gian thực (Real-time Closed-loop Feedback), tự động bù góc đàn hồi (Springback compensation) của kim loại.
- Nghiên cứu cơ cấu kẹp phôi tự động: Thiết kế cánh tay robot cấp phôi tự động phục vụ dây chuyền sản xuất công nghiệp hàng loạt.
Đối tượng hưởng lợi
- Sinh viên ngành Kỹ thuật Cơ khí / Chế tạo máy: Nguồn tài liệu thực tế mẫu mực về quy trình tính toán sức bền trục, lựa chọn gối đỡ ổ lăn, thiết kế bộ truyền bánh răng theo tiêu chuẩn TCVN và ứng dụng mô phỏng FEA trên Inventor.
- Kỹ sư thiết kế máy & R&D: Tham khảo cấu trúc truyền động 3 trục chủ động liên hoàn và giải pháp tích hợp trạm nguồn thủy lực nhỏ gọn vào máy công cụ.
- Các xưởng cơ khí, doanh nghiệp sản xuất kim loại: Sở hữu bản vẽ chế tạo hoàn chỉnh với chi phí đầu tư thấp, nâng cao năng suất gia công uốn thép lên gấp 3–4 lần và chất lượng sản phẩm chuẩn xác.
- Các nhà nghiên cứu ứng dụng: Cơ sở thực nghiệm để phát triển các thuật toán dự đoán biến dạng đàn hồi của thép kết cấu khi uốn 3 trục.
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật về nguồn điện và mặt bằng để lắp đặt máy uốn 3 trục là gì?
Máy sử dụng động cơ điện 3 pha công suất $2.2\text{ kW}$, điện áp định mức $380\text{ V}/50\text{ Hz}$ (có thể chuyển đổi sang động cơ 1 pha $220\text{ V}$ kèm tụ bù nếu xưởng không có điện 3 pha). Diện tích mặt bằng lắp đặt chỉ cần tối thiểu $2.0\text{ m} \times 1.5\text{ m}$ với nền xưởng bê tông phẳng chịu tải trọng tĩnh $\ge 400\text{ kg/m}^2$.
2. Máy uốn 3 trục chủ động giải quyết hiện tượng trượt phôi và móp ống như thế nào?
Hiện tượng trượt phôi được khắc phục triệt để nhờ hệ thống 5 bánh răng liên hoàn truyền mô-men quay trực tiếp đến cả 3 trục lăn cùng lúc (3 trục chủ động). Hiện tượng móp ống được giải quyết nhờ bộ roller uốn được gia công tiện rãnh ôm sát bán kính ngoài của ống, kết hợp tốc độ quay chậm ổn định $5.76\text{ vòng/phút}$ giúp phân bố đều ứng suất nén và kéo trên thành ống.
3. Làm thế nào để điều chỉnh bán kính uốn cong theo yêu cầu?
Bán kính uốn cong $R$ được điều chỉnh thông qua việc thay đổi độ dịch chuyển đi xuống của con lăn ép giữa (Trục II) bằng van tay gạt điều khiển xi lanh thủy lực. Càng ép sâu trục giữa xuống dưới khoảng cách giữa hai trục cố định thì bán kính uốn $R$ của sản phẩm càng nhỏ.
4. Quy trình bảo dưỡng định kỳ hệ thống máy gồm những gì?
- Hàng ngày: Vệ sinh sạch mạt sắt bám trên các rãnh con lăn uốn; kiểm tra mức dầu thủy lực trong bình chứa.
- Hàng tuần: Bơm mỡ bôi trơn chuyên dụng (Lithium Grease) vào 6 cụm gối đỡ ổ lăn SKF và bôi trơn bề mặt các cặp bánh răng ăn khớp.
- Định kỳ 6 tháng: Thay mới dầu thủy lực (độ nhớt ISO VG 46 hoặc 68) và kiểm tra độ căng của các then truyền động.
5. Chi phí chế tạo và thời gian thu hồi vốn đầu tư cho xưởng cơ khí là bao lâu?
Tổng chi phí vật tư và gia công chế tạo máy dao động từ 38 đến 42 triệu đồng. Nhờ nâng cao năng suất gia công và giảm bớt 2 công nhân uốn thủ công, một xưởng gia công quy mô vừa có thể hoàn vốn đầu tư toàn bộ chỉ sau 3 đến 4 tháng vận hành thực tế.
Kết luận
Đồ án tốt nghiệp "Thiết kế, chế tạo máy uốn sắt 3 trục chủ động" là một công trình nghiên cứu ứng dụng cơ khí hoàn chỉnh, kết hợp nhuần nhuyễn giữa cơ sở lý thuyết tính toán chi tiết máy truyền thống, phương pháp mô phỏng số hiện đại (FEA trên Autodesk Inventor) và kỹ năng gia công chế tạo thực tiễn.
Với việc làm chủ công nghệ truyền động 3 trục đồng bộ và ép uốn thủy lực, sản phẩm máy uốn chế tạo thành công đã chứng minh tính khả thi cao, khả năng vận hành bền bỉ với hiệu suất đạt $88.5%$, triệt tiêu lỗi móp méo tiết diện và đáp ứng trọn vẹn nhu cầu uốn đa dạng biên dạng thép ống, thép hộp, thép hình. Đây là giải pháp công nghệ mang lại giá trị gia tăng kinh tế lớn cho các xưởng cơ khí chế tạo tại Việt Nam, mở ra hướng ứng dụng tự động hóa thông minh và nội địa hóa thiết bị công nghiệp trong kỷ nguyên sản xuất mới.
