Luận văn thạc sĩ: Xây dựng thiết bị đo các thông số điện của màng nano

Luận văn thạc sĩ trình bày kết quả chế tạo thiết bị đo các thông số điện của màng nano, ứng dụng hiệu ứng HALL và vật liệu nano TiO2.

• Trường học: Đại học Khoa học Tự nhiên Hà Nội
• Chuyên ngành: Vật lý
• Đề tài: Thiết bị đo thông số điện màng nano
• Loại tài liệu: Luận văn thạc sĩ
• Địa điểm: Hà Nội

Tóm tắt

I. Khái niệm về Thiết bị Đo Thông số Điện Màng Nano

Thiết bị đo thông số điện màng nano là một giải pháp kỹ thuật hiện đại trong lĩnh vực nghiên cứu vật liệu nano. Đây là thiết bị chuyên dụng được thiết kế để đo lường các thông số điện quan trọng của các màng mỏng nano, bao gồm độ dẫn điện, điện dung, điện trở và các đặc trưng khác. Việc đo đạc các thông số điện này có vai trò cực kỳ quan trọng trong quá trình chế tạo và đánh giá chất lượng của màng mỏng nano TiO2. Thiết bị được tích hợp với máy tính để cho phép thay đổi các tham số, lưu giữ và xử lý dữ liệu một cách hiệu quả. Điều này giúp các nhà nghiên cứu có thể khảo sát kỹ lưỡng các thông số của màng khi tiến hành chế tạo và cải tiến chất lượng sản phẩm.

1.1. Tầm quan trọng của Đo Thông số Điện

Đo thông số điện màng nano giúp đánh giá chất lượng và hiệu suất của vật liệu. Các thông số như điện dung phụ thuộc điện áp cho phép nhà nghiên cứu hiểu rõ hơn về tính chất vật lý của màng. Việc này đặc biệt quan trọng trong công nghệ nano vì nó ảnh hưởng trực tiếp đến ứng dụng thực tế của vật liệu trong các thiết bị quang điện, cảm biến và các công nghệ khác.

1.2. Ứng dụng trong Nghiên cứu Vật liệu

Thiết bị đo điện được sử dụng rộng rãi tại các phòng thí nghiệm và cơ sở nghiên cứu, bao gồm Phòng Vật lý ứng dụng Khoa Vật lý Đại học Khoa học Tự nhiên Hà Nội. Nó hỗ trợ nghiên cứu chế tạo các màng mỏng nano với các ứng dụng đa dạng trong môi trường, y tế, năng lượng và công nghiệp.

II. Vật Liệu Nano TiO2 và Các Đặc Tính Điện

TiO2 nano là một trong những vật liệu nano tiên tiến nhất, được khảo sát rộng rãi trong lĩnh vực khoa học vật liệu. Vật liệu này tồn tại dưới ba dạng thù hình chính: Anatase, Rutile và Brookit, trong đó Rutile là dạng phổ biến nhất. Cấu trúc tinh thể của TiO2 có ảnh hưởng lớn đến các tính chất điện của màng. Vùng dẫn của TiO2 được tạo thành từ các mức 3d của Titan, trong khi vùng hóa trị đến từ oxy (2p). Khi vật liệu nano TiO2 hấp thụ ánh sáng tia cực tím có bước sóng λ < 380 nm hoặc nhận năng lượng E ≥ 3.2 eV, điện tử sẽ nhảy từ vùng 2p của oxy lên vùng 3d của Titan, tạo ra các đặc tính quang điện độc đáo.

2.1. Cấu Trúc Tinh Thể và Tính Chất

Pha Rutile có tính đối xứng cao hơn pha Anatase do sự khác biệt trong cấu trúc Octahedra. Khoảng cách Ti-O trong Anatase (1.98 Å) nhỏ hơn trong Rutile (2.0 Å), ảnh hưởng trực tiếp đến điện dung và độ dẫn điện của màng. Những sự khác nhau này là nguyên nhân dẫn tới khác biệt về mật độ và cấu trúc vùng điện tử giữa hai pha.

2.2. Ứng dụng Quang Điện của TiO2

Vật liệu nano TiO2 có khả năng phân hủy chất độc hại khi hấp thụ tia cực tím. Nó được ứng dụng trong lĩnh vực môi trường, xây dựng công nghiệp, và sản xuất các màng diệt khuẩn và cảm biến tiên tiến, mang lại tính năng tự tẩy rửa, chống mốc và chống ăn mòn.

III. Hiệu Ứng Hall và Công Nghệ Đo Từ Trường

Hiệu ứng Hall là một hiệu ứng vật lý quan trọng được ứng dụng rộng rãi trong đo từ trường và đánh giá thông số điện của vật liệu. Hiệu ứng này xảy ra khi một dòng điện đi qua một vật liệu dẫn điện đặt trong từ trường, dẫn đến sự xuất hiện của điện thế vuông góc với dòng điện. Thiết bị đo từ trường dựa trên hiệu ứng Hall cho phép xác định các thông số như nồng độ tải điện tử, độ động tính của tải, và các đặc tính vùng điện tử của vật liệu nano. Trong luận văn này, hiệu ứng Hall được sử dụng để chế tạo thiết bị đo từ trường với đầu đo làm từ màng nano TiO2. Có nhiều phương pháp khảo sát hiệu ứng Hall, bao gồm phương pháp dòng từ trường không đổi, phương pháp một tần số và phương pháp hai tần số.

3.1. Nguyên Lý Hiệu Ứng Hall

Khi điện tử là tải được chuyển động trong từ trường, chúng chịu tác động của lực Lorentz, tạo ra điện thế Hall vuông góc. Hiệu ứng Hall phụ thuộc vào từ trường cảm ứng, dòng điện và nồng độ tải điện tử. Các hiệu ứng phụ như điện thế bất đối xứng, hiệu ứng từ trở, hiệu ứng nhiệt điện cũng xuất hiện cùng với hiệu ứng Hall chính.

3.2. Ứng Dụng trong Đo Từ Trường Nano

Thiết bị đo từ trường sử dụng hiệu ứng Hall trên màng nano TiO2 cho phép đo lường chính xác từ cảm ứng. Phương pháp một tần số và phương pháp hai tần số được áp dụng để nâng cao độ chính xác và loại bỏ các hiệu ứng phụ không mong muốn trong quá trình đo lường.

IV. Kết Quả Thực Nghiệm và Ứng Dụng Thực Tế

Nội dung chính của nghiên cứu tập trung vào chế tạo thiết bị đo thông số điện và thiết bị đo từ trường dựa trên màng mỏng nano. Các kết quả thực nghiệm bao gồm thiết bị đo điện dung phụ thuộc điện áp của màng mỏng nano và thiết bị đo điện từ sử dụng hiệu ứng Hall trên vật liệu nano TiO2. Tất cả các thiết bị được chế tạo đều được ghép nối với máy tính, cho phép thay đổi tham số đo, lưu giữ dữ liệu và xử lý thông tin một cách tự động. Các kết quả này không chỉ có giá trị học thuật mà còn có tiềm năng ứng dụng thực tế trong công nghiệp công nghệ cao, lĩnh vực môi trường và y tế. Thiết bị đo thông số điện được phát triển có thể được sử dụng để khảo sát chất lượng màng trong các quá trình sản xuất công nghiệp.

4.1. Thiết Bị Đo Điện Dung và Điện Trở

Thiết bị đo điện dung được phát triển cho phép đo điện dung phụ thuộc vào điện áp đặt lên màng. Đây là thông số quan trọng để đánh giá chất lượng và tính chất điện của màng mỏng nano. Thiết bị tích hợp với máy tính cho phép lưu giữ dữ liệu và thực hiện các phân tích chuyên sâu về tính chất của vật liệu.

4.2. Ứng Dụng trong Đo Lường và Kiểm Tra Chất Lượng

Thiết bị đo từ trường và thiết bị đo thông số điện được phát triển có thể ứng dụng trong kiểm tra chất lượng màng nano tại các cơ sở sản xuất. Chúng giúp đánh giá hiệu suất vật liệu, tối ưu hóa quy trình chế tạo và phát triển các ứng dụng mới trong công nghệ nano và công nghiệp.

Trích đoạn nội dung tài liệu

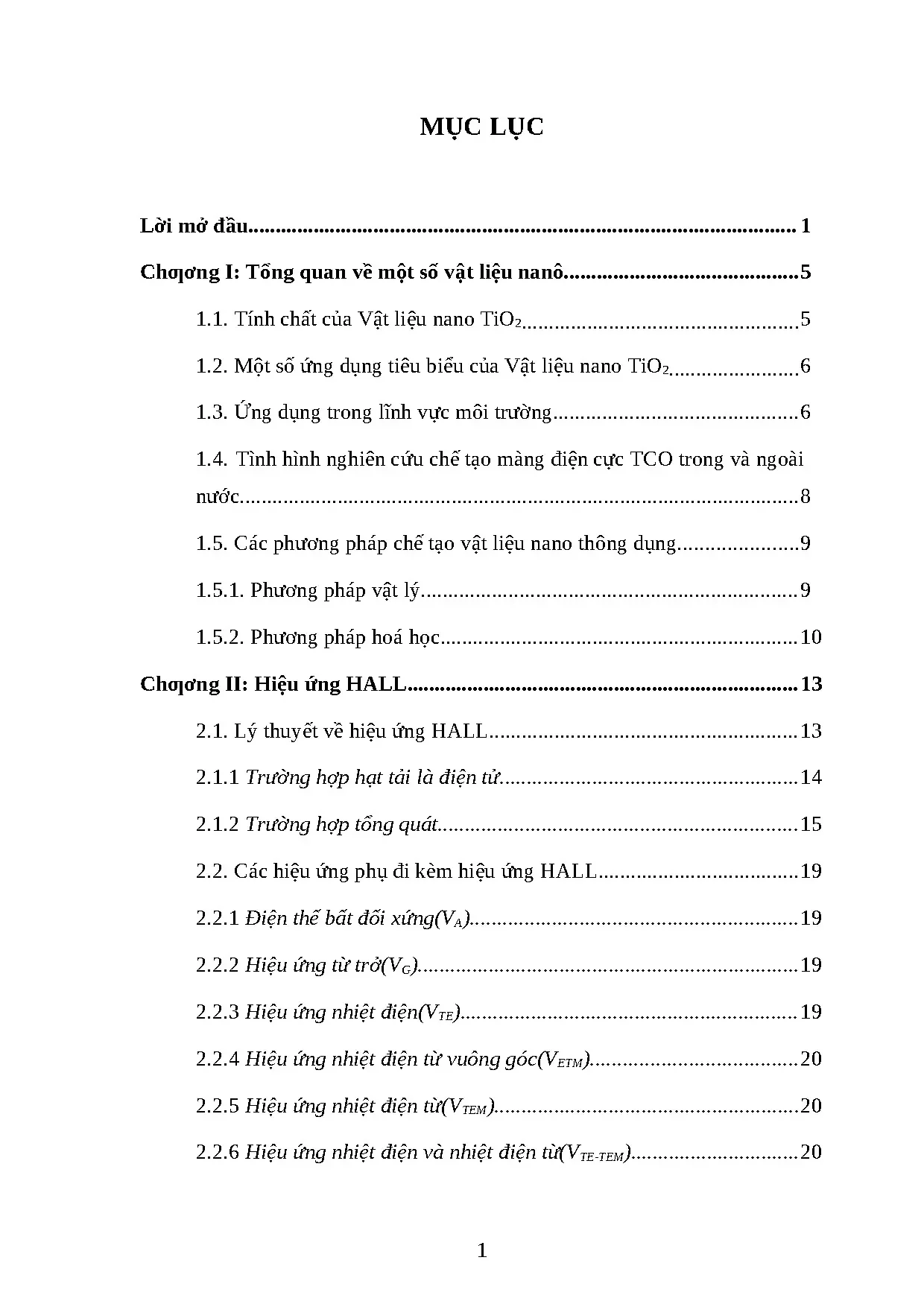

Chương I: Tổng quan về một số vật liệu nanô. Mục đích nêu khái lược về vật liệu nanô, các ứng dụng và các cách chế tạo chúng. Chương II: Hiệu ứng HALL. Đây là một hiệu ứng được sử dụng rất nhiều trong việc đo từ trường.

Trong chương này chúng tôi đề cập đến để làm tiền đề về lý thuyết trong việc chế tạo thiết bị đo từ trường với đầu đo dùng màng TiO2. Chương III: Kết quả thực nghiệm. Đây là nội dung chính của bản luận văn, tại đây chúng tôi nêu các kết quả nghiên cứu chế tạo các thiết bị đo điện dung của màng mỏng, thiết bị đo từ trường trên màng mỏng nanô sử dụng hiệu ứng HALL. 2 CHƢƠNG I TỔNG QUAN VỀ MỘT SỐ VẬT LIỆU NANO 1.

Tính chất của Vật liệu nano TiO2 TiO2 kết tinh dưới 3 dạng thù hình là Anatase, Rutile và Brookit. Trong đó dạng phổ biến nhất vẫn là Rutile. Tuỳ theo điều kiện chế tạo mà chúng ta có thể thu được vật liệu có các pha khác nhau hoặc cả 3 pha cùng tồn tại. Cấu trúc của TiO2 thường gặp là Anatase và Rutile.

Pha Rutile có sự biến dạng Orthohombic yếu còn ở pha Anatase có sự biến dạng mạnh. Chính điều này đã dẫn đến pha Rutile có tính đối xứng cao hơn ở pha Anatase. Khoảng cách Ti- Ti trong Anatase (3.03 Å) lớn hơn trong pha Rutile (3. Khoảng cách Ti-O trong Anatase (1.98 Å) là nhỏ hơn trong Rutile (1.

Trong cấu trúc Rutile mỗi Octahedra tiếp giáp với mười Octahedra lân cận. Ở cấu trúc Anatase mỗi Octahedra tiếp xúc với tám Octahedra lân cận. Những sự khác nhau này trong cấu trúc mạng của TiO 2 là nguyên nhân dẫn tới sự khác nhau về mật độ và cấu trúc vùng điện tử giữa hai pha Anatase và Rutile. Điều này rất quan trọng khi chúng ta chế tạo TiO 2 đơn pha.

Vùng dẫn là vùng được tạo thành do các mức 3d của Ti còn vùng hoá trị là của oxy (2p) vì vậy khi hấp thụ ánh sáng có bước sóng λ < 380 nm (đối với pha Anatase) hay điện tử được cấp một năng lượng E ≥ 3.2 eV thì điện tử sẽ nhảy từ vùng 2p của oxy lên vùng 3d của Titan như hình 1. e- Ti+(3d) EC Vùng dẫn UV- ray   380 nm Anatase 5 Eg = 3.2 eV Anatase   410 nm Rutile 3. Một số ứng dụng tiêu biểu của Vật liệu nano TiO2. Đặc tính quang điện và quang xúc tác độc đáo và hấp dẫn của Nano TiO2 đã được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau.

TiO 2 là vật liệu không có độc tính nhưng khi vật liệu này hấp thụ tia cực tím thì chúng lại có khả năng phân huỷ rất mạnh các chất độc hại có trong môi trường sống (n- ước, không khí. ) và môi trường sản xuất công nghiệp, nông nghiệp nuôi trồng thuỷ sản. Trong lĩnh vực xây dựng công nghiệp, chế tạo máy, nó tạo cho công trình, vật thể, tính năng tự tẩy rửa chống mốc, chống ăn mòn, tạo cho vật liệu nền có tính bền cơ học và hóa học, đồng thời khử độc cho khí thải động cơ. Nanocomposit TiO2 bảo vệ bề mặt công trình, thiết bị chống nước mặn xâm thực.

Ngoài ra vật liệu TiO2 là một trong những loại vật liệu lí tưởng cho khả năng ứng dụng trong lĩnh vực quang điện tử, spintronic cũng như bán dẫn. Dựa trên tính chất quang điện và quang xúc tác, các nhà nghiên cứu đã đi sâu vào nghiên cứu loại vật liệu này nhằm khai thác một cách triệt để những khả năng ưu việt của nó nhằm phục vụ con người. Sau đây là một vài ứng dụng tiêu biểu của vật liệu TiO2 trong một số lĩnh vực rất cụ thể của cuộc sống. Ứng dụng trong lĩnh vực môi trƣờng.

Dưới tác dụng của tia cực tím, Nano TiO2 trở thành một chất ôxy hoá khử rất mạnh, chất này đóng vai trò xúc tác cho phản ứng tách nước. Các sản phẩm tạo thành có thể ứng dụng trong pin nhiên liệu. Vật liệu TiO2 ứng dụng 6 làm sạch nước và không khí: Các chất hữu cơ gây ô nhiễm dưới tác dụng quang xúc tác của TiO2 sẽ bị phân huỷ thành các chất không độc hại H 2O, CO2. Tác dụng khử độc và làm sạch nước của TiO2 cũng được ứng dụng trong nuôi trồng thủy sản: Nước thải sau mỗi chu kỳ nuôi sẽ chứa nhiều độc tố gây hại và cũng là nguồn gây bệnh.

Nên sau mỗi chu kỳ nuôi trồng chúng ta cần phải thay nguồn nước. Sử dụng TiO2 làm tác nhân khử loại độc tố trước khi thải nguồn nước này ra môi trường là một điều hết sức cần thiết để bảo vệ môi trường sinh thái. Điều này sẽ làm hạn chế một cách tối đa nguồn gốc gây dịch bệnh. Sử dụng công nghệ khử độc tố dựa trên tính chất quang xúc tác của TiO2 hứa hẹn những thành công trong lĩnh vực nuôi trồng thủy sản ở nước ta, một lĩnh vực mà nước ta có nhiều ưu thế.

Tính chất này của TiO 2 còn được ứng dụng trong nhiều lĩnh vực khác như khử độc tố chứa trong khí thải công nghiệp, nguồn nước thải công nghiệp. TiO2 phủ trên bề mặt hoặc trộn vào các dụng cụ lọc như gốm, xốp, thuỷ tinh, nhựa, giấy lọc, vải. có thể tự làm sạch, chống gỉ và chống mốc. Tạo ra các bề mặt tự tẩy rửa, không cần đến hoá chất và tác động cơ học như phủ trên tường, kính các công trình xây dựng, xe hơi.

Chế tạo các loại kính không bị mờ khi trời mưa cho giao thông vận tải. - Vật liệu TiO2 ứng dụng trong điện tử học Do có độ rộng vùng cấm lớn Eg= 3,2 eV nên màng TiO2 được sử dụng như một cổng cách điện trong transistor trường (FET), hoặc để làm detector đo bức xạ. Khi pha tạp thêm các tạp chất thích hợp (như đất hiếm, photpho.) sẽ tạo nên các mức năng lượng tạp nằm ở vùng cấm Ea, nếu điện tử đồng loạt chuyển từ mức kích thích về các mức năng lượng này sẽ phát ra các bức xạ theo mong muốn. Cửa sổ đổi màu cũng hoạt động dựa trên nguyên lý này.

Mức năng lượng tạp chuyển dời có thể điều khiển nhờ điện trường do vậy tuỳ theo sự điều khiển của điện trường ta có được màu sắc thay đổi tức thời. 7 Vật liệu TiO2 được ứng dụng làm các sensor nhạy khí. Đặc tính xốp của màng TiO2 cho nó có khả năng hấp thụ khí rất tốt và đã được nhiều nhóm nghiên cứu để làm sensor khí xác định nồng độ hơi rượu. Màng TiO 2 với cấu trúc pha rutile nhạy khí O2 nên được sử dụng để xác định nồng độ O 2 trong các lò luyện kim.

Vật liệu màng mỏng với nền là TiO 2 khi pha thêm các hạt sắt từ hay được gọi là bán dẫn từ loãng. Chúng có năng lượng từ dị hướng cao và moment từ vuông góc với mặt phẳng. Đây là những tính chất rất quý báu của vật liệu ghi từ vuông góc vì vật liệu này có khả năng lưu giữ thông tin với mật độ rất lớn. Màng mỏng từ đa lớp có từ trở khổng lồ được sử dụng để đo từ trường rất thấp.

Những tính chất quý báu trên được ứng dụng trong điện tử và tin học. - Vật liệu TiO2 ứng dụng để làm pin mặt trời. Pin mặt trời truyền thống đang sử dụng thường được chế tạo từ vật liệu Silic đòi hỏi công nghệ phức tạp, giá thành cao, tuổi thọ chưa cao và hiệu suất chuyển hoá quang điện còn thấp. Màng mỏng TiO 2 nano xốp có bề mặt hấp thụ tăng lên đến khoảng 1000 lần, sử dụng làm một điện cực của pin mặt trời.

Cấu tạo đơn giản, dễ chế tạo giá thành thấp, dễ phổ cập rộng rãi, đây là một giải pháp về năng lượng môi trường cho tương lai. Trước những ứng dụng quan trọng, đa dạng và phong phú, vật liệu TiO 2 đã và đang được rất nhiều nước trên thế giới quan tâm nghiên cứu chế tạo. Tình hình nghiên cứu chế tạo màng điện cực TCO trong và ngoài nƣớc. Màng bán dẫn trong suốt dẫn điện đã được nghiên cứu từ lâu (chúng ta có thể tìm thấy những tài liệu từ năm 1985 ) và ngày càng phát triển do những tính chất đặc biệt của nó như nhạy quang, nhạy khí đã được nghiên cứu để ứng dụng trong các sensor nhạy khí, các loại gơng nóng, và ngay cả tính chất từ của nó cũng được chú ý.

Ứng dụng quan trọng nhất của màng điện cực 8 trong suốt dẫn điện đó là một bộ phận không thể thiếu trong các thiết bị quang điện và có ảnh hưởng lớn tới chất lượng của các thiết bị này. Đặc biệt là điện cực cho pin mặt trời. Vì vậy hiện nay đã và đang có rất nhiều công trình nghiên cứu tính chất và ứng dụng TCO. Các vật liệu được quan tâm nhiều đó là màng ITO (IndiumTin Oxide), FTO (Fluorine – doped Tin Oxide, màng kẽm ôxít, đặc biệt là AZO (Al – doped Zinc Oxide).

Phẩm chất của màng TCO được đánh giá qua điện trở, độ truyền qua, độ phản xạ, độ bám dính, độ bền hoá học. Màng TCO với những tính chất mong muốn có thể được chế tạo bằng nhiều phương pháp. Về cơ bản có thể chia làm hai phương pháp: Phương pháp Vật lý và phương pháp Hoá học. Các phương pháp này đều có những ưu điểm và nhược điểm riêng.

Nhìn chung thì các phương pháp Vật lý cho chất lượng màng tốt, độ bám dính và độ tinh khiết cao, nhưng nó cũng đòi hỏi những điều kiện chế tạo hết sức nghiêm ngặt như: Độ chân không cao, độ sạch môi trờng cao; các phương pháp Hoá học đơn giản và dễ thực hiện hơn mà vẫn cho chất lượng màng tốt, có thể tương đương với các phơng pháp Vật lý. Ngoài ra còn một số phương pháp chế tạo và xử lý mẫu như thiêu kết, ủ nhiệt, tạo ảnh hưởng tích cực tới các đặc trưng cơ bản của màng TCO. Các phƣơng pháp chế tạo vật liệu nano thông dụng 1. Phƣơng pháp vật lý.

Các phương pháp vật lý dùng để chế tạo vật liệu màng, vật liệu nano thường dựa trên nguyên tắc giảm kích thước. Theo đó vật liệu dạng khối ban đầu sẽ bị phân tán nhỏ bằng các quá trình vật lý rồi sau đó được sắp xếp, lắng đọng lên trên các chất nền phù hợp. Đây là phương pháp chế tạo cho ta màng vật liệu có chất lượng cao, nhưng nếu ứng dụng trong thực tế thì gặp khó khăn vì giá thành cao, thiết bị quý hiếm khó thực hiện. - Phƣơng pháp bay hơi và ngƣng kết trong chân không 9 Đây là phương pháp được sử dụng tương đối rộng rãi và có thể sử dụng để tạo màng TiO2.
