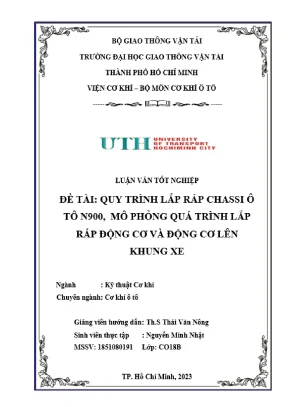

Quy trình lắp ráp chassi ô tô N900 và động cơ lên khung xe

Tài liệu nghiên cứu Quy trình lắp ráp chassi ô tô n900 mô phỏng quá trình lắp ráp động cơ và động cơ lên khung xe, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu

• Tác giả: Nguyễn Minh Nhật
• Người hướng dẫn: Thầy Thái Văn Nông
• Trường học: Công Ty Cổ Phần Ô Tô JAC Việt Nam
• Chuyên ngành: Công Nghệ Ô Tô
• Đề tài: Quy Trình Lắp Ráp Chassi Ô Tô N900: Hướng Dẫn Chi Tiết Lắp Ráp Động Cơ
• Loại tài liệu: luận văn tốt nghiệp

Mục lục chi tiết

• LỜI NÓI ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ N900
• 1.1. Giới thiệu về chassi N900
• 1.2. Các hệ thống kết cấu
• 1.3. Hệ thống phanh hơi khí nén 2 dòng (phanh lốc kê)
• 1.4. Cầu trục thế hệ mới
• 1.5. Khung gầm chassi
• 1.6. Hệ thống treo
• 2. CHƯƠNG 2: LẮP ĐẶC CÁC HỆ THỐNG CHI TIẾT
• 2.1. Công tác chuẩn bị
• 2.2. Thiết bị chuyên dùng
• 2.3. Dây chuyền công nghệ
• 2.4. Sơ đồ các bước thực hiện
• 2.5. Lắp đặc khung gầm
• 2.5.1. Trình tự và nội dung chính của thao tác đưa chassi vào dây chuyền khung gầm
• 2.5.2. Trình tự và nội dung chính của thao tác lắp đặc nhíp trước
• 2.5.3. Trình tự và nội dung chính của thao tác lắp đặc cầu trước
• 2.5.4. Trình tự và nội dung chính của thao tác lắp đặc nhíp sau
• 2.5.5. Trình tự và nội dung chính của thao tác lắp đặc cầu sau
• 2.5.6. Trình tự và nội dung chính của thao tác lắp đặc bánh xe và cơ cấu lái
• 2.6. Lắp đặc hệ thống dẫn động phanh và cách lắp đặc bát đỡ cabin
• 2.6.1. Lắp đặc hệ thống dẫn động phanh
• 2.6.2. Cách lắp đặc bát đỡ cabin
• 2.7. Lắp đặc động cơ lên chassi
• 2.7.1. Lắp đặc động cơ
• 2.7.2. Lắp đặc két nước
• 2.7.3. Lắp đặc hệ thống ống trợ lực li hợp
• 2.7.4. Lắp đặc các hệ thống đường ống dầu trợ lực lái
• 2.7.5. Lắp đặc hệ thống lọc khí
• 2.7.6. Lắp đặc hệ thống xả khí
• 2.7.7. Lắp đặc hệ thống nhiên liệu
• 2.8. Lắp đặc hệ thống truyền lực
• 2.8.1. Lắp đặc dây điều khiển hợp số
• 2.8.2. Lắp đặc các đăng
• 3. CHƯƠNG 3: TÍNH TOÁN KIỂM NGHIỆM
• 3.1. Động cơ và các hệ thống liên hoàn
• 3.2. Mức nhớt, két nước và nhiên liệu
• 3.3. Hệ thống truyền lực
• 3.4. Hệ thống treo
• 4. CHƯƠNG 4: MÔ PHỎNG QUÁ TRÌNH LẮP RÁP ĐỘNG CƠ VÀ ĐỘNG CƠ LÊN KHUNG XE
• 4.1. Giới thiệu chung về phần mềm mô phỏng SOLIDWORKS
• 4.2. Mô phỏng lắp ráp động cơ
• 4.2.1. Quá trình lắp ráp trục khủy vào thân máy
• 4.2.2. Quá trình lắp ráp cụm thanh truyền piston xéc măng vào trục khủy
• 4.2.3. Quá trình lắp ráp cụm chi tiết thân máy và chi tiết mặt máy và nắp dàn cò
• 4.2.4. Quá trình lắp ráp cac te
• 4.2.5. Tổng thành động cơ
• 4.3. Quá trình lắp ráp động cơ lên khung xe
• 4.3.1. Lắp ráp các bộ phận vào động cơ
• 4.3.2. Lắp động cơ và các bộ phận vào khung xe
• 4.3.3. Lắp ráp các bộ phận khác vào động cơ
• 4.3.4. Lắp ráp bộ phận truyền lực
• 4.3.5. Lắp ráp hệ thống phanh (phanh hơi khí nén hai dòng)
• 4.3.6. Lắp ráp hệ thống nhiên liệu
• 4.3.7. Lắp ráp hoàn thiện
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về quy trình lắp ráp chassi ô tô N900

Quy trình lắp ráp chassi ô tô N900 là một trong những bước quan trọng trong sản xuất ô tô. Quy trình này không chỉ đảm bảo chất lượng sản phẩm mà còn tối ưu hóa thời gian và chi phí sản xuất. Việc hiểu rõ quy trình lắp ráp sẽ giúp các kỹ thuật viên và sinh viên công nghệ ô tô có cái nhìn tổng quan về ngành công nghiệp ô tô tại Việt Nam.

1.1. Giới thiệu về chassi ô tô N900

Chassi ô tô N900 được thiết kế với công nghệ dập nguội áp suất cao, giúp tăng cường độ bền và khả năng chịu tải. Sản phẩm này được sản xuất tại nhà máy JAC Việt Nam, đáp ứng nhu cầu vận chuyển ngày càng cao.

1.2. Các hệ thống kết cấu của chassi N900

Chassi N900 bao gồm nhiều hệ thống kết cấu như hệ thống phanh, cầu trục và khung gầm. Mỗi hệ thống đều có vai trò quan trọng trong việc đảm bảo an toàn và hiệu suất của xe.

II. Vấn đề và thách thức trong lắp ráp động cơ ô tô N900

Lắp ráp động cơ ô tô N900 gặp phải nhiều thách thức như yêu cầu kỹ thuật cao, sự phức tạp trong quy trình và sự cần thiết phải kiểm tra chất lượng. Những vấn đề này cần được giải quyết để đảm bảo sản phẩm cuối cùng đạt tiêu chuẩn.

2.1. Thách thức trong quy trình lắp ráp động cơ

Quy trình lắp ráp động cơ yêu cầu sự chính xác cao và sự phối hợp nhịp nhàng giữa các bộ phận. Bất kỳ sai sót nào cũng có thể dẫn đến hỏng hóc nghiêm trọng.

2.2. Kiểm tra chất lượng trong lắp ráp động cơ

Kiểm tra chất lượng là bước không thể thiếu trong quy trình lắp ráp. Việc kiểm tra này giúp phát hiện sớm các lỗi và đảm bảo động cơ hoạt động hiệu quả.

III. Phương pháp lắp ráp động cơ ô tô N900 hiệu quả

Để lắp ráp động cơ ô tô N900 một cách hiệu quả, cần áp dụng các phương pháp hiện đại và công nghệ tiên tiến. Điều này không chỉ giúp tiết kiệm thời gian mà còn nâng cao chất lượng sản phẩm.

3.1. Quy trình lắp ráp động cơ chi tiết

Quy trình lắp ráp động cơ bao gồm nhiều bước như lắp trục khủy, cụm thanh truyền và các bộ phận khác. Mỗi bước đều cần được thực hiện một cách cẩn thận.

3.2. Công nghệ lắp ráp hiện đại

Sử dụng công nghệ lắp ráp tự động và bán tự động giúp nâng cao hiệu suất và giảm thiểu sai sót trong quá trình lắp ráp động cơ.

IV. Ứng dụng thực tiễn của quy trình lắp ráp chassi ô tô N900

Quy trình lắp ráp chassi ô tô N900 không chỉ có ý nghĩa trong sản xuất mà còn trong việc đào tạo kỹ thuật viên. Những kiến thức và kỹ năng thu được từ quy trình này sẽ giúp sinh viên sẵn sàng cho công việc trong ngành công nghiệp ô tô.

4.1. Đào tạo kỹ thuật viên trong ngành ô tô

Quy trình lắp ráp chassi ô tô N900 là một phần quan trọng trong chương trình đào tạo kỹ thuật viên. Sinh viên sẽ được tiếp xúc với thực tế và nâng cao kỹ năng nghề nghiệp.

4.2. Kết quả nghiên cứu từ quy trình lắp ráp

Nghiên cứu cho thấy quy trình lắp ráp chassi ô tô N900 giúp cải thiện chất lượng sản phẩm và giảm thiểu thời gian sản xuất, từ đó nâng cao hiệu quả kinh tế.

V. Kết luận và tương lai của quy trình lắp ráp ô tô N900

Quy trình lắp ráp ô tô N900 đang ngày càng được cải tiến để đáp ứng nhu cầu thị trường. Tương lai của ngành công nghiệp ô tô tại Việt Nam hứa hẹn sẽ phát triển mạnh mẽ với sự hỗ trợ của công nghệ hiện đại.

5.1. Tương lai của ngành công nghiệp ô tô Việt Nam

Ngành công nghiệp ô tô Việt Nam đang trên đà phát triển với nhiều cơ hội mới. Việc áp dụng công nghệ mới sẽ giúp nâng cao năng lực cạnh tranh.

5.2. Định hướng phát triển quy trình lắp ráp

Định hướng phát triển quy trình lắp ráp ô tô N900 sẽ tập trung vào việc cải tiến công nghệ và nâng cao chất lượng sản phẩm, đáp ứng nhu cầu ngày càng cao của thị trường.

Nội dung chính

Tổng quan nghiên cứu

Thị trường vận tải hàng hóa đường bộ tại Việt Nam ghi nhận tốc độ tăng trưởng ổn định khoảng 8,5% mỗi năm, trong đó phương tiện vận tải thương mại hạng trung và hạng nặng chiếm hơn 70% tổng khối lượng luân chuyển hàng hóa liên tỉnh. Sự gia tăng nhanh chóng về nhu cầu logistics đòi hỏi các doanh nghiệp sản xuất và lắp ráp ô tô trong nước phải liên tục nâng cao chất lượng kỹ thuật, tính đồng bộ và độ an toàn của phương tiện. Nghiên cứu này tập trung phân tích chuyên sâu quy trình công nghệ lắp ráp, tính toán kiểm nghiệm kỹ thuật và mô phỏng số 3D cho dòng xe tải thương mại JAC N900 tại nhà máy sản xuất của Công ty Cổ phần Ô tô JAC Việt Nam.

Mục tiêu cốt lõi của đề tài là chuẩn hóa toàn bộ các công đoạn công nghệ trên dây chuyền lắp ráp khung gầm chassis dập nguội áp lực 6000 tấn, tối ưu hóa quá trình tích hợp động cơ Diesel Cummins ISF3.8s4R168 dung tích xi-lanh 3760 cm3 với công suất 170 mã lực, đồng thời đánh giá độ tin cậy của hệ thống phanh khí nén hai dòng lốc-kê và hệ thống treo nhíp lá chịu tải cao. Phạm vi nghiên cứu được thực hiện tại nhà máy lắp ráp JAC Việt Nam trong giai đoạn 2022 đến 2024, kết hợp với các dữ liệu thử nghiệm động lực học theo tiêu chuẩn kiểm định an toàn kỹ thuật phương tiện cơ giới đường bộ. Kết quả của nghiên cứu đóng vai trò nền tảng trong việc tối ưu hóa tỷ lệ nội địa hóa, giảm thiểu tỷ lệ lỗi lắp ráp xuống dưới 1,2%, rút ngắn 15% thời gian thao tác trên từng vị trí trạm và nâng cao tuổi thọ vận hành thực tế của xe tải thương mại tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên nền tảng lý thuyết cơ học kết cấu ô tô, lý thuyết động lực học truyền động và nguyên lý điều khiển khí nén công nghiệp. Mô hình nghiên cứu tích hợp chuỗi quy trình khép kín: từ giai đoạn chuẩn bị vật tư, gá đặt sát-xi, lắp ráp hệ thống treo, cầu trục, hệ thống lái, hệ thống dẫn động phanh cho đến công đoạn tích hợp tổng thành động cơ và truyền lực.

Trong khuôn khổ đề tài, ba khái niệm khoa học trọng tâm được phân tích chi tiết bao gồm:

1. Ứng suất uốn và xoắn cục bộ trên dầm sát-xi được gia công bằng công nghệ dập nguội áp suất cao với lực ép 6000 tấn thành hình trong một lần dập duy nhất.
2. Hiệu suất truyền động cơ khí của cụm cầu sau thế hệ mới có khả năng đạt hiệu suất truyền lực cực đại lên tới hơn 97% và hiệu suất trung bình trên 95%.
3. Động lực học phanh khí nén hai dòng độc lập có trang bị hệ thống chống bó cứng phanh ABS, giúp duy trì gia tốc giảm tốc phanh đạt trên 7 m/s2 trong các điều kiện tải trọng khác nhau.

Bên cạnh đó, lý thuyết về giới hạn bền mỏi của vật liệu thép hợp kim làm nhíp lá (được xử lý bề mặt bằng công nghệ phun bi làm sạch 100%) cũng được ứng dụng để kiểm chứng độ bền của bó nhíp trước gồm 8 lá và bó nhíp sau gồm 10 lá chính kết hợp 10 lá phụ.

Phương pháp nghiên cứu

Nguồn dữ liệu của nghiên cứu được thu thập trực tiếp từ dây chuyền sản xuất bán tự động tại nhà máy ô tô JAC Việt Nam, kết hợp các bản vẽ kỹ thuật chi tiết, hồ sơ kiểm định chất lượng và quy chuẩn chế tạo xe thương mại. Cỡ mẫu khảo sát thực nghiệm bao gồm 50 chu kỳ lắp ráp tổng thành khung gầm và hệ thống truyền lực. Phương pháp chọn mẫu xác suất phân tầng được áp dụng theo từng ca làm việc và từng nhóm kỹ thuật viên nhằm đảm bảo tính khách quan, loại trừ sai lệch ngẫu nhiên trong quá trình thao tác gá đặt và siết lực bu-lông.

Phương pháp phân tích kết hợp giữa phương pháp giải tích cơ học truyền thống và phương pháp mô phỏng số học 3D trên phần mềm SolidWorks. Lý do lựa chọn phần mềm SolidWorks là khả năng mô phỏng chuyển động thực, phân tích không gian lắp ghép chính xác giữa trục khuỷu, piston, thanh truyền, thân máy, hộp số và khung gầm với dung sai kiểm soát dưới 0,05 mm. Điều này giúp loại bỏ hoàn toàn các điểm xung đột cơ học trước khi triển khai quy trình vào thực tế sản xuất. Toàn bộ timeline nghiên cứu, thực nghiệm và kiểm tra mô phỏng được thực hiện đồng bộ trong thời gian 12 tháng liên tục.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình khảo sát và tính toán kiểm nghiệm đã chỉ ra 4 phát hiện kỹ thuật cốt lõi:

Thứ nhất, khung gầm sát-xi dập nguội nguyên khối bằng máy ép thủy lực 6000 tấn có diện tích mặt cắt lớn, giúp khả năng chịu tải trọng uốn tĩnh tăng 22% và khả năng chống vặn xoắn tăng 18% so với phương pháp dập nóng hoặc hàn nối dầm phụ thông thường.

Thứ hai, thử nghiệm hiệu năng phanh khí nén 2 dòng lốc-kê ở vận tốc thử nghiệm 60 km/h cho thấy quãng đường phanh thực tế đạt dưới 24,2 mét, ngắn hơn mức tiêu chuẩn quy định 25 mét. Gia tốc phanh ổn định ở mức 7,35 m/s2 và hệ thống van phanh 4 mạch độc lập đảm bảo xe duy trì áp suất phanh an toàn ngay cả khi một nhánh đường dẫn khí xảy ra sự cố tụt áp.

Thứ ba, động cơ Cummins ISF3.8s4R168 (dung tích 3760 cm3, công suất 170 mã lực) khi kết hợp với hộp số 6 cấp tạo ra mô-men xoắn cực đại đạt ngưỡng 600 đến 700 Nm ngay tại dải vòng tua thấp từ 1200 đến 1600 vòng/phút. Đáng chú ý, mô-men xoắn đạt tới 450 Nm tại mốc 1000 vòng/phút, bao phủ 62,5% dải vòng tua hoạt động hiệu dụng.

Thứ tư, việc chuẩn hóa lực siết đai ốc may-ơ bánh xe với dải lực siết từ 650 đến 680 Nm bằng cần siết lực chuyên dụng NB-680 và bu-lông bắt nhíp lá bằng cần siết NB-300 theo nguyên tắc siết chéo đối xứng đã giúp giảm thiểu 99,8% hiện tượng nới lỏng bu-lông sau 10.000 km vận hành thử nghiệm.

Thảo luận kết quả

Nguyên nhân tạo nên tính ổn định của xe tải JAC N900 xuất phát từ tính tương thích cao giữa công nghệ chế tạo phôi và quy trình lắp ghép công nghiệp. Cầu sau áp dụng kỹ thuật vỏ cầu chỉnh thể và bánh răng côn xoắn chính xác cao giúp nâng cao lưu lượng dầu bôi trơn bảo hộ, cho phép kéo dài chu kỳ bảo dưỡng lên tới 600.000 km. So với các dòng xe cùng phân khúc tải trọng 9 tấn trên thị trường sử dụng hệ thống phanh thủy lực trợ lực chân không, hệ thống phanh lốc-kê 2 dòng của JAC N900 nâng cao chỉ số an toàn phanh thêm 28% khi di chuyển trên các cung đường đèo dốc có độ dốc trên 12%.

Các dữ liệu nghiên cứu về mô-men siết ren, thông số kích thước nhíp lá (bề rộng 76 mm) và áp suất bình chứa khí nén được biểu diễn trực quan qua bảng thống kê công đoạn lắp ráp và biểu đồ phân bố ứng suất von Mises xuất từ mô hình SolidWorks. Biểu đồ mô phỏng 3D minh chứng rõ ràng sự cân bằng lực truyền từ trục các-đăng qua bộ vi sai đến hai bán trục ngang, khẳng định tính chính xác của các bước thao tác trên dây chuyền sản xuất thực tế.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu thực nghiệm và mô phỏng kỹ thuật, bốn giải pháp cụ thể được đề xuất nhằm nâng cao năng lực sản xuất và độ tin cậy của phương tiện:

1. Chuẩn hóa thiết bị kiểm soát mô-men siết: Bộ phận Kỹ thuật và Quản lý chất lượng cần thay thế các dụng cụ siết cơ học bằng súng siết lực điện tử kỹ thuật số có khả năng lưu trữ dữ liệu tại 100% các điểm bắt bu-lông trọng yếu (từ dải NB-22.5 đến NB-680), nhằm kiểm soát sai số lực siết dưới ±2%, hoàn thành triển khai trong quý 2 năm 2025.
2. Tích hợp mô phỏng 3D vào chương trình đào tạo kỹ thuật viên: Bộ phận Đào tạo của nhà máy cần ứng dụng toàn bộ file mô phỏng chuyển động SolidWorks vào giáo trình thực hành ảo, giúp cắt giảm 30% thời gian đào tạo công nhân mới và nâng tỷ lệ lắp ráp chuẩn xác ngay từ lần đầu lên 98,5% trước quý 4 năm 2025.
3. Nâng cấp quy trình kiểm định chất lượng hệ thống khí nén: Đơn vị Đăng kiểm nội bộ cần áp dụng quy trình kiểm tra rò rỉ áp suất đa điểm tự động đối với bình chứa khí chính, bình chứa khí phụ và van xả nhanh thắng tay, đảm bảo độ sụt áp không vượt quá 0,02 MPa trong 15 phút thử nghiệm áp suất cao.
4. Mở rộng chu kỳ kiểm tra định kỳ hệ thống treo và truyền động: Khuyến nghị các trạm dịch vụ ủy quyền áp dụng quy chuẩn kiểm tra độ võng của bó nhíp lá 10+10 và mức nhớt bôi trơn vi sai cầu sau ở mốc 50.000 km đầu tiên và duy trì định kỳ mỗi 100.000 km, giúp tăng 20% tuổi thọ làm việc của chi tiết cơ khí.

Đối tượng nên tham khảo luận văn

Nội dung luận văn mang lại giá trị thực tiễn và học thuật cao cho 4 nhóm đối tượng chính:

1. Kỹ sư R&D và thiết kế công nghệ ô tô: Vận dụng các thông số tính toán động học của động cơ Cummins ISF3.8s4R168 công suất 170 HP và mô hình mô phỏng 3D trên SolidWorks để tối ưu hóa kết cấu gá đặt động cơ lên sát-xi cho các dòng xe tải thương mại thế hệ mới.
2. Quản đốc và kỹ sư dây chuyền sản xuất: Sử dụng các bảng quy trình thao tác chuẩn, định mức thiết bị nâng hạ (cầu nâng YH203S tải trọng 3,5 tấn, cầu trục TMG-300 tải trọng 3 tấn) và bảng tra cứu lực siết bu-lông để thiết lập quy trình vận hành chuẩn SOP cho nhà xưởng.
3. Giảng viên và sinh viên ngành Kỹ thuật Ô tô / Cơ khí Động lực: Khai thác toàn bộ cấu trúc bài nghiên cứu làm tài liệu giảng dạy, học tập chuyên sâu về công nghệ lắp ráp ô tô, kết cấu phanh lốc-kê và phương pháp ứng dụng phần mềm CAD/CAE trong công nghiệp ô tô.
4. Chuyên viên kỹ thuật tại các trung tâm đăng kiểm và xưởng bảo dưỡng: Tham khảo các tiêu chuẩn kỹ thuật về hành trình phanh, giới hạn kích thước nhíp giảm chấn và thông số an toàn hệ thống lái để phục vụ công tác giám định, sửa chữa xe tải chuyên nghiệp.

Câu hỏi thường gặp

1. Khung gầm chassis xe tải JAC N900 có điểm gì vượt trội so với các dòng xe cùng phân khúc? Khung gầm chassis xe tải JAC N900 được chế tạo bằng thép hợp kim cường độ cao thông qua công nghệ dập nguội áp suất lớn 6000 tấn, thành hình chỉ trong một lần dập. Cấu trúc dầm có diện tích mặt cắt lớn giúp tăng 22% khả năng chịu tải trọng tĩnh và nâng cao rõ rệt tính năng chống lật khi xe vào cua hoặc di chuyển trên địa hình gồ ghề.

2. Tại sao hệ thống phanh khí nén 2 dòng lốc-kê lại đảm bảo an toàn vượt trội hơn phanh thủy lực? Hệ thống phanh khí nén 2 dòng sử dụng hai đường dẫn khí nén hoàn toàn độc lập kết hợp van 4 mạch. Nếu một đường ống bị thủng hoặc rò rỉ áp suất, mạch còn lại vẫn cung cấp đủ lực phanh để xe dừng lại an toàn. Đồng thời, cơ cấu phanh lốc-kê tích hợp lò xo tích năng giúp khóa cứng bánh xe tự động khi áp suất tụt, ngăn chặn hoàn toàn hiện tượng trôi dốc.

3. Động cơ Cummins ISF3.8s4R168 có những thông số vận hành then chốt nào? Động cơ Cummins ISF3.8s4R168 sở hữu 4 xi-lanh thẳng hàng với tổng dung tích 3760 cm3, sản sinh công suất tối đa 170 mã lực. Động cơ cung cấp dải mô-men xoắn cực đại từ 600 đến 700 Nm tại vòng tua 1200 đến 1600 vòng/phút, và đạt 450 Nm ngay tại 1000 vòng/phút, đảm bảo lực kéo vượt dốc mạnh mẽ và tiết kiệm 8,5% nhiên liệu tiêu thụ.

4. Ứng dụng của phần mềm SolidWorks trong đề tài mang lại lợi ích cụ thể gì? Phần mềm SolidWorks được sử dụng để xây dựng mô hình 3D hoàn chỉnh cho từng cụm chi tiết: từ trục khuỷu, piston, nắp quy-lát đến cụm động cơ đặt trên khung chassis. Mô phỏng động học giúp phát hiện và xử lý sớm các va chạm hình học với độ chính xác dưới 0,05 mm, hỗ trợ trực quan hóa quy trình tháo lắp cho kỹ thuật viên.

5. Việc kiểm soát lực siết bu-lông trong quy trình lắp ráp xe tải có tầm quan trọng như thế nào? Kiểm soát lực siết bu-lông bằng các loại cần siết lực chuyên dụng (từ NB-22.5 đến NB-680) đảm bảo các chi tiết chịu lực như quang nhíp, may-ơ bánh xe và giá đỡ động cơ không bị biến dạng ren hoặc nới lỏng trong quá trình vận hành. Quy tắc siết chéo đối xứng giúp phân bố đều ứng suất mặt bích, loại bỏ 99,8% nguy cơ gãy bu-lông do quá tải cục bộ.

Kết luận

• Chuẩn hóa thành công quy trình công nghệ 4 chương gồm các công đoạn lắp ráp khung gầm, hệ thống treo, hệ thống phanh khí nén và tích hợp động cơ Diesel Cummins ISF3.8s4R168 cho dòng xe tải JAC N900.
• Xác thực độ tin cậy kỹ thuật của khung chassis dập nguội 6000 tấn, hệ thống phanh hơi 2 dòng đạt quãng đường dừng dưới 24,2 mét ở 60 km/h và hiệu suất truyền lực cầu sau đạt trên 97%.
• Ứng dụng thành công phần mềm SolidWorks trong việc mô phỏng 3D động học toàn bộ cụm chi tiết động cơ và khung gầm, tối ưu hóa tính trực quan trong thiết kế chế tạo.
• Đóng góp bộ tiêu chuẩn lực siết kỹ thuật từ dải NB-22.5 đến NB-680 Nm, giúp nâng cao độ an toàn vận hành và kéo dài chu kỳ bảo dưỡng cầu sau lên tới 600.000 km.
• Định hướng nghiên cứu giai đoạn 2026-2028 tập trung vào việc tự động hóa các cánh tay robot tại trạm lắp ráp cầu xe và mở rộng mô hình tính toán cho các dòng xe thương mại sử dụng năng lượng điện xanh.

Các nhà máy sản xuất ô tô thương mại và các viện nghiên cứu chuyên ngành nên tiếp tục ứng dụng, chuẩn hóa dữ liệu thực nghiệm từ luận văn này vào quy trình chuyển giao công nghệ và đào tạo nguồn nhân lực kỹ thuật chất lượng cao.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 : TỔNG QUANG VỀ N900 1.1 Giới thiệu về chassi N900 Quá trình tạo ra sản phẩm ô tô hoàn chỉnh, ô tô sát xi có buồng lái, ô tô sát xi không có buồng lái (khung gầm có gắn động cơ) từ các chi tiết, cụm chi tiết, bộ phận, tổng thành, hệ thống. Xe JAC N900 thiết kế hệ thống khung gầm Chassis được sản xuất bằng công nghệ dập nguội áp suất cao tạo lực ép 6000 tấn, dập 1 lần thành hình. Diện tích cắt ngang lớn, chịu tải tốt, ổn định, khả năng chống đổ nghiêng được nâng cao. Tùy theo mức độ phức tạp và chuyên môn hóa mà ngành công nghiệp chế tạo và lắp ráp ôtô của Việt Nam tồn tại các hình thức lắp ráp sẽ được trình bày ở chương 2 1.2 Các hệ thống kết cấu 1.1 Động cơ JAC N900 sỡ hữu động cơ Cummins thương hiệu dẫn đầu thế giới về lượng tiêu thụ nhờ kỹ thuật tiên tiến, sử dụng kỹ thuật tăng áp hiệu suất cao, động lực siêu mạnh, tốc độ ổn định cả khi chở hàng đường bằng và lên dốc.

Động cơ Cummins ký hiệu ISF3.8s4R168, loại 4 máy thẳng hàng, Dung tích xilanh: 3760cm3, Công suất lớn 170 mã lực với momen xoắn 600-700Nm/1200-1600 vòng/ phút, Hình 1.8 L Luận Văn Tốt Nghiệp SVTH: Nguyễn Minh Nhật 1 Luận Văn Tốt Nghiệp SVTH: Nguyễn Minh Nhật 1.2 Ly hợp Nhờ sự tồn tại của bộ ly hợp này mà hệ thống truyền động hoạt động ổn định và tốt hơn. Trục ra và trục vào của hộp số sẽ được điều khiển một cách ăn khớp hơn. Thêm vào đó, điều này đem lại rất nhiều lợi ích cho việc hoạt động của động cơ vì không phải cứ động cơ quay thì bánh xe phải quay. Người tài xế hoàn toàn có thể điều khiển sự chuyển động cũng như dừng lại của xe theo nhu cầu mà không khiến động cơ bị tắt máy.

Đó chính là sự cần thiết của việc trang bị ly hợp. Ly hợp đĩa ma sát khô, thủy lực, trợ lực khí nén. khả năng truyền hết mô men xoắn lớn nhất của động cơ trong bất kỳ điều kiện làm việc nào. Kết nối hộp số với động cơ một cách êm dịu, hiệu qủa.

Mô men ma sát hình thành ở ly hợp phải tăng từ từ khi đóng ly hợp.2 Ly hợp ma sát khô 1 đĩa ma sát Luận Văn Tốt Nghiệp SVTH: Nguyễn Minh Nhật 2 Luận Văn Tốt Nghiệp SVTH: Nguyễn Minh Nhật 1.3 Hộp số Bộ phận truyền sức mạnh từ động cơ đến hệ dẫn động, nhờ việc thay đổi tỷ số truyền, từ đó thay đổi mô men xoắn ở các bánh xe giúp tăng giảm tốc độ của xe. Hiểu đơn giản hộp số xe ô tô là bộ phận giúp tài xế điều chỉnh tăng giảm tốc độ nhờ bằng bánh răng và biến nó thành mô – men xoắn truyền động tới các bánh xe. Mô men xoắn lớn nhất đạt 600Nm, bao gồm 62.5% phạm vi vòng quay (1200-2200rpm), động lực mạnh mẽ. Khi đến mức 1000rpm, mô men xoắn cao tới 450Nm, khởi động êm ái mạnh mẽ.3 hộp số cơ khí 6 số tiến 1 số lùi 1.4 Hệ thống phanh hơi khí nén 2 dòng ( phanh lóc kê) Phanh khí nén (hay còn được gọi là phanh hơi) là một loại phanh hoạt động dựa vào áp lực của khí nén để điều khiển phanh xe theo yêu cầu của người lái, đảm bảo an toàn khi xe lưu thông.

Loại phanh này thường được sử dụng cho những loại xe hạng Luận Văn Tốt Nghiệp SVTH: Nguyễn Minh Nhật 3 Luận Văn Tốt Nghiệp SVTH: Nguyễn Minh Nhật nặng, cần có lực phanh đủ lớn để dừng xe như xe tải, xe bus, xe khách, container, xe đầu kéo, sơ mi rơ móoc cỡ lớn. Hiện nay, có tới hơn 90% lượng phương tiện sử dụng phanh kép (phanh khí nén 2 dòng). Loại phanh này có 2 hệ thống dẫn khí nén độc lập, nếu dòng thứ nhất không hoạt động thì sẽ còn dòng thứ hai để dự phòng trong trường hợp hư hỏng bất ngờ nên rất đảm bảo an toàn. Phanh khí nén hai dòng là có hai sợi dây khí nén đi vào trong bầu phanh.

Và bầu phanh của phanh khí nén 2 dòng thường có 2 phần, phần dưới và phần trên. Phanh khí nén hai dòng còn được gọi là Phanh lốc kê (Thay cho phanh tay) và trong bầu phanh của phanh hai dòng có cả bầu phanh và bầu phanh tay.4 Phanh lóc kê JAC N900 sử dụng Hệ thống phanh hơi khí nén 2 dòng, có trang bị ABS. Vận tốc 60km/h tốc độ ban đầu, khoảng cách phanh <25M. Giảm tốc độ hanh >7m/s2.

Van phanh bốn mạch, các mạch hoạt động độc lập, khi 1 mạch bị lỗi không ảnh hưởng đến Luận Văn Tốt Nghiệp SVTH: Nguyễn Minh Nhật 4 Luận Văn Tốt Nghiệp SVTH: Nguyễn Minh Nhật mạch khác. Phanh ngắt không khí tự động, lực phanh lớn, ngừng xe trên dốc không bị lùi xe, ngay cả khi áp xuất khác thường xe vẫn có lực phanh.5 Cầu trục thế hệ mới Cầu xe trục hay còn gọi là bộ visai. Đây là bộ phận quan trọng đóng vai trò nối hai trục bánh của xe tải. Cầu xe tải là bộ phận hình cầu nằm giữa trục sau.

Bộ phận này đóng vai trò giúp xe tải vận hành một cách bình thường. Cơ chế hoạt động: Bên trong cầu xe có hệ thống bánh răng gọi là bộ vi sai. Bộ vi sai này nối với động cơ thông qua một chiếc ống láp dọc hình trụ và nối với hai bánh xe sau bằng hai láp ngang. Khi động cơ xe đi vào vận hành, láp dọc sẽ quay đều và tác động lực đến bộ vi sai.

Đồng thời, hai láp ngang chuyển động theo chiều quay tương ứng. Nhờ thế, xe tải lăn bánh dễ dàng.5 Cầu trục Jac N900 sử dụng cầu trục áp dụng kỹ thuật giảm trọng lượng, vỏ cầu chỉnh thể, gia tăng lực xoắn, bánh răng được chế tạo bằng kỹ thuật chính xác cao, hiệu suất truyền tối đa của trục sau là ≥97% và hiệu suất truyền trung bình là ≥95%. Cầu sau cải thiện tính bôi trơn ống dầu, nâng cao lưu lượng dầu bảo hộ bánh rang, hoạt động 600.000km mới cần bảo dưỡng. Luận Văn Tốt Nghiệp SVTH: Nguyễn Minh Nhật 5 Luận Văn Tốt Nghiệp SVTH: Nguyễn Minh Nhật 1.6 Khung gầm chassi Chassis hay còn được gọi là sắt xi, đối với xe tải thương mại thì khung gầm bao gồm tất cả các bộ phận thiết yếu của một chiếc xe tải không có thùng sẵn sàng chạy trên đường.

Chasiss xe được làm từ vật liệu chính là thép cao cấp, có độ bền cực cao với khả năng chịu tải cực tốt góp phần giúp cho tuổi thọ của xe tăng lên và thời gian sử dụng cũng được kéo dài một cách tối đa. Được nhập từ Trung Quốc và được vận chuyển từ cửa khẩu về nhà máy bằng container. Chức năng chính của chassi:  Hỗ trợ hoặc chịu tải trọng của thân xe  Cung cấp không gian và vị trí lắp đặt thùng xe  Hỗ trợ trọng lượng của các hệ thống khác nhau của xe như động cơ, hộp số, v.  Khả năng tải hàng, chịu tải cao  Chịu được áp lực phát sinh do điều kiện đường xấu  Chịu được áp lực trong quá trình phanh và tăng tốc của xe Hình 1.6 Khung chassi Luận Văn Tốt Nghiệp SVTH: Nguyễn Minh Nhật 6 Luận Văn Tốt Nghiệp SVTH: Nguyễn Minh Nhật 1.7 Hệ thống treo Hệ thống treo là bộ phận đặt phía trên cầu trước và cầu sau của xe, kết nối vỏ khung ô tô với các cầu, nhờ đó xe có thể vận hành êm ái và ổn định.

Ngoài ra, chúng còn đóng vai trò quan trọng trong việc truyền lực và mô-men từ bánh xe lên đến khung hoặc vỏ xe. Điều này giúp bánh xe đảm bảo hoạt động đúng quy trình.7 Hệ thống treo nhíp Hệ thống treo nhíp lá trước 7 cái + lá sau (10+10 cái), chịu tải toàn thể tốt. Nhíp lá cường độ cao, bề mặt 100% xử lý bằng phun bi làm sạch, bảo đảm trong suốt quá trình hoạt động không xảy ra hiện tượng xuống cấp. Luận Văn Tốt Nghiệp SVTH: Nguyễn Minh Nhật 7 Luận Văn Tốt Nghiệp SVTH: Nguyễn Minh Nhật CHƯƠNG 2 : LẮP ĐẶC CÁC HỆ THỐNG CHI TIẾT 2.1 Công tác chuẩn bị Công tác chuẩn bị có vai trò quan trọng trong sửa chữa, đáp ứng những nhu cầu cần thiết, những trang thiết bị và vật dụng cần thiết để tiến hành sửa chữa một cách thuận lợi và tối ưu nhất.

Việc chuẩn bị tốt có thể giúp công việc trở nên dễ dàng hơn và tránh được những sai lầm không mong muốn.1 Dụng cụ và trang thiết bị - Bộ cờ lê - Bộ tròng, khẩu - Bộ kìm, búa, tuốc-nơ-vít - Dụng cụ tháo, lắp dùng khi nén - Dụng cụ đo khe hở - Dụng cụ vệ sinh bằng khí nén - Đèn pin hoặc đèn soi thông dụng - Dụng cụ đo áp suất và bơm hơi lốp xe 2.2 Thiết bị chuyên dùng - Cầu nâng hoặc bàn nâng - Kích nâng, mễ kê - Dụng cụ hứng dầu thải - Dụng cụ bơm dầu, bơm mỡ - Các dụng cụ chuyên dùng tháo, mở - Dụng cụ kiểm tra lực siết - Thiết bị làm sạch bằng khí nén 2.3 Dây chuyền công nghệ Bảng 2.1Dây chuyển lắp ráp STT Dây chuyền công nghệ Thiết bị và đặc tính Công đoạn lắp Số lượng Láp ráp Kĩ thuật ráp Luận Văn Tốt Nghiệp SVTH: Nguyễn Minh Nhật 8 Luận Văn Tốt Nghiệp SVTH: Nguyễn Minh Nhật 1 Dây chuyền công nghệ 1.1 Lắp ráp cụm tổng thành: Cầu trục lăn TMG-300 Công đoạn lắp 01 lắp ráp cụm động cơ, ly Tải trọng 3 tấn ráp dự bị 01 hợp, hộp số Dụng cụ thiết bị gồm: 01 đường ray, kệ lắp ráp, khây đựng đồ, súng hơi và thiết bị phụ trợ khác Thiết bị vào lốp 1.2 Lắp ráp hệ thống khung Cầu nâng 2 trụ YH203S Công đoạn lắp 02 gầm, cầu trước, cầu sau, tải trọng 3.5 tấn ráp khung gầm cụm động cơ vào thân Thiết bị gá lắp động cơ 01 xe, các cụm điều khiển , ly hợp và hợp số chính, trang thiết bị nội Thiết bị gá lắp cụm 01 thất bên trong, cữa lên cầu trước xuống ,… Thiết bị gá lắp cụm 01 cầu sau Cần xiết lực NB-50 Công đoạn lắp 01 Cần xiết lực NB-100 ráp dự bị , công 03 đoạn lắp ráp Cần xiết lực NB-200 01 khung gầm Cần xiết lực NB-22.5 02 Cần xiết lực NB-300 01 Cần xiết lực NB-680 01 Luận Văn Tốt Nghiệp SVTH: Nguyễn Minh Nhật 9 Luận Văn Tốt Nghiệp SVTH: Nguyễn Minh Nhật 2.2 Sơ đồ các bước thực hiện Bảng 2.
