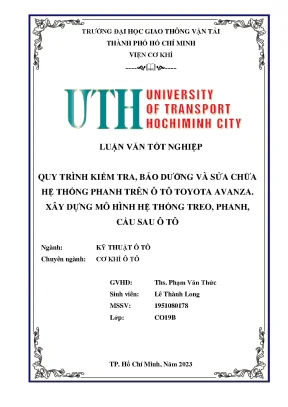

Quy Trình Kiểm Tra, Bảo Dưỡng và Sửa Chữa Hệ Thống Phanh Ô Tô Toyota Avanza

Tài liệu nghiên cứu Quy trình kiểm tra bảo dưỡng và sửa chữa hệ thống phanh trên ô tô toyota avanza xây dựng mô hình hệ, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên

• Tác giả: Lê Thành Long
• Người hướng dẫn: Ths. Phạm Văn Thức
• Trường học: Trường Đại Học Giao Thông Vận Tải
• Chuyên ngành: Kỹ Thuật Ô Tô
• Đề tài: Quy Trình Kiểm Tra và Bảo Dưỡng Hệ Thống Phanh Ô Tô Toyota Avanza
• Loại tài liệu: luận văn tốt nghiệp
• Năm xuất bản: 2023
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• 1. CHƯƠNG 1: LỜI NÓI ĐẦU
• 1.1. Lý do chọn đề tài
• 1.2. Đối tượng và phạm vi nghiên cứu
• 1.3. Mục tiêu nghiên cứu
• 2. CHƯƠNG 2: TỔNG QUAN HỆ THỐNG PHANH TRÊN Ô TÔ
• 2.1. Công dụng
• 2.2. Yêu cầu
• 2.3. Phân loại hệ thống phanh
• 2.4. Hệ thống phanh thủy lực ô tô
• 2.4.1. Hệ thống phanh ô tô
• 2.4.2. Nguyên lý làm việc
• 2.4.3. Ưu và nhược điểm của hệ thống phanh thủy lực
• 2.5. Hệ thống phanh ABS
• 2.5.1. Tổng quan về hệ thống
• 2.5.2. Nguyên lý hoạt động cơ bản của hệ thống phanh ABS
• 3. CHƯƠNG 3: KẾT CẤU HỆ THỐNG PHANH TRÊN XE TOYOTA AVANZA
• 3.1. Thông số kỹ thuật và trang bị xe Toyota Avanza 2018-2019
• 3.2. Cấu tạo phanh đĩa
• 3.2.1. Ưu và nhược điểm phanh đĩa
• 3.2.2. Nguyên lý hoạt động
• 3.3. Phanh tang trống
• 3.3.1. Cấu tạo phanh tang trống
• 3.3.2. Nguyên lý hoạt động
• 3.4. Hệ thống phanh dừng (phanh tay)
• 3.5. Xy lanh chính
• 3.5.1. Cấu tạo xy lanh chính
• 3.5.2. Nguyên lý hoạt động
• 3.6. Bầu trợ lực chân không
• 3.6.1. Cấu tạo bầu trợ lực chân không
• 3.6.2. Nguyên lý hoạt động
• 3.7. Hệ thống ABS
• 3.8. Sơ đồ mạch điện hệ thống phanh ABS
• 4. CHƯƠNG 4: KIỂM TRA, BẢO DƯỠNG SỬA CHỮA HỆ THỐNG PHANH TRÊN XE TOYOTA AVANZA
• 4.1. Các yêu cầu cơ bản khi kiểm tra hệ thống phanh
• 4.2. Kiểm tra bảo dưỡng thường xuyên
• 4.3. Kiểm tra, bảo dưỡng và sửa chữa hệ thống phanh
• 4.3.1. Quy trình kiểm tra hệ thống phanh
• 4.3.2. Bảo dưỡng sửa chữa hệ thống phanh
• 4.3.2.1. Kiểm tra và điều chỉnh bàn đạp phanh, phanh đỗ
• 4.3.2.2. Hệ thống dẫn động thủy lực
• 4.3.2.3. Bảo dưỡng phanh đĩa
• 4.3.2.4. Bảo dưỡng phanh tang trống
• 4.3.2.5. Một số hư hỏng thường gặp của hệ thống phanh
• 5. CHƯƠNG 5: XÂY DỰNG MÔ HÌNH HỆ THỐNG TREO, PHANH, CẦU SAU Ô TÔ
• 5.1. Chuẩn bị vật tư
• 5.2. Phương pháp cắt
• 5.3. Các bước tiến hành hoàn thiện mô hình hệ thống treo, phanh, cầu sau ô tô
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Hệ Thống Phanh Toyota Avanza 2024

Hệ thống phanh đóng vai trò then chốt trong việc đảm bảo an toàn cho xe Toyota Avanza và người sử dụng. Nó không chỉ giúp giảm tốc độ mà còn có khả năng dừng xe hoàn toàn, giữ xe đứng yên trên các địa hình khác nhau. Theo luận văn tốt nghiệp của sinh viên Lê Thành Long (2023), việc kiểm tra phanh ô tô và bảo dưỡng phanh ô tô thường xuyên là yếu tố then chốt để phòng ngừa tai nạn và nâng cao tuổi thọ của xe. Hệ thống phanh Toyota Avanza thường kết hợp phanh đĩa ở bánh trước và phanh tang trống ở bánh sau, điều khiển bằng áp suất thủy lực. Phanh đỗ, hay phanh tay, tác động trực tiếp lên phanh sau thông qua dây kéo, đảm bảo xe không bị trôi khi dừng đỗ.

1.1. Chức năng và Yêu cầu cơ bản của hệ thống phanh

Hệ thống phanh cần đáp ứng nhiều yêu cầu khắt khe để đảm bảo an toàn tối đa. Hiệu quả phanh phải cao, đảm bảo quãng đường phanh ngắn nhất trong mọi điều kiện vận hành. Phanh phải êm dịu, tránh gây mất ổn định cho xe. Đồng thời, hệ thống phải có độ tin cậy cao, dễ điều khiển, và phản ứng nhanh chóng. Việc phân bố lực phanh đều trên các bánh xe cũng rất quan trọng để tận dụng tối đa khả năng bám đường. Hơn nữa, hệ thống phanh cần có khả năng tản nhiệt tốt và không tự siết phanh khi xe di chuyển hoặc quay vòng.

1.2. Các Loại Hệ Thống Phanh Phổ Biến trên Ô Tô

Hệ thống phanh ô tô được phân loại theo nhiều tiêu chí khác nhau. Theo công dụng, có phanh chính (phanh chân), phanh dừng (phanh tay), và phanh dự phòng. Theo kết cấu, có phanh guốc, phanh đĩa, hoặc kết hợp cả hai. Theo dẫn động, có phanh cơ khí, thủy lực, khí nén, hoặc kết hợp. Ngoài ra, còn có các hệ thống phanh hiện đại như ABS (Anti-lock Braking System), EBD (Electronic Brakeforce Distribution) và BA (Brake Assist) giúp tăng cường an toàn và hiệu quả phanh.

II. Cách Nhận Biết Dấu Hiệu Hệ Thống Phanh Bị Lỗi 2024

Việc nhận biết sớm các dấu hiệu hệ thống phanh ô tô gặp vấn đề là rất quan trọng để tránh những hậu quả đáng tiếc. Theo kinh nghiệm từ các chuyên gia, một số dấu hiệu phổ biến bao gồm: tiếng ồn lạ khi phanh (kêu ken két, rít), bàn đạp phanh bị rung, hành trình bàn đạp phanh dài hơn bình thường, xe bị lệch hướng khi phanh, hoặc đèn cảnh báo ABS sáng trên bảng điều khiển. Ngoài ra, cần chú ý đến tình trạng dầu phanh Toyota Avanza, nếu thấy mức dầu giảm nhanh hoặc dầu có màu sắc bất thường, cần kiểm tra kỹ lưỡng hệ thống.

2.1. Tiếng ồn khi phanh Nguyên nhân và Cách khắc phục

Tiếng ồn khi phanh có thể do nhiều nguyên nhân gây ra. Má phanh bị mòn là một trong những nguyên nhân phổ biến nhất. Khi lớp vật liệu ma sát trên má phanh mòn hết, phần kim loại của má phanh sẽ cọ xát vào đĩa phanh, tạo ra tiếng kêu rít. Ngoài ra, đĩa phanh bị cong vênh, bề mặt đĩa phanh bị rỉ sét, hoặc có vật lạ kẹt trong hệ thống phanh cũng có thể gây ra tiếng ồn. Cách khắc phục tùy thuộc vào nguyên nhân. Nếu má phanh bị mòn, cần thay má phanh Toyota Avanza mới. Nếu đĩa phanh bị cong vênh, cần thay thế hoặc mài lại đĩa phanh. Vệ sinh sạch sẽ hệ thống phanh và loại bỏ vật lạ cũng là một biện pháp cần thiết.

2.2. Bàn Đạp Phanh Bất Thường Lún sâu Rung hoặc Cứng

Bàn đạp phanh có những dấu hiệu bất thường như lún sâu, rung, hoặc cứng đều là dấu hiệu cảnh báo vấn đề nghiêm trọng của hệ thống phanh. Nếu bàn đạp lún sâu hơn bình thường, có thể do rò rỉ dầu phanh, xy lanh phanh chính bị hỏng, hoặc có không khí trong hệ thống. Bàn đạp rung có thể do đĩa phanh bị cong vênh hoặc guốc phanh bị mòn không đều. Bàn đạp cứng có thể do bộ trợ lực phanh chân không bị hỏng. Để khắc phục, cần kiểm tra và sửa chữa hoặc thay thế các bộ phận bị hỏng.

2.3. Xe Bị Lệch Hướng Khi Phanh Do Đâu

Hiện tượng xe bị lệch hướng khi phanh thường do lực phanh phân bố không đều giữa các bánh xe. Điều này có thể do má phanh bị mòn không đều, xy lanh phanh bị kẹt, hoặc hệ thống ABS (Anti-lock Braking System) gặp trục trặc. Để khắc phục, cần kiểm tra và điều chỉnh hoặc thay thế các bộ phận bị mòn hoặc hỏng. Kiểm tra và sửa chữa hệ thống ABS cũng là một biện pháp cần thiết.

III. Hướng Dẫn Quy Trình Kiểm Tra Phanh Ô Tô Toyota Avanza

Quy trình kiểm tra ô tô và kiểm tra phanh ô tô xe Toyota Avanza cần được thực hiện định kỳ để đảm bảo an toàn. Các bước cơ bản bao gồm: kiểm tra mức dầu phanh, kiểm tra độ mòn của má phanh và đĩa phanh (hoặc guốc phanh và tang trống), kiểm tra các ống dẫn dầu phanh, và kiểm tra hoạt động của hệ thống ABS. Theo tài liệu tham khảo từ luận văn của Lê Thành Long, việc kiểm tra hệ thống phanh cần tuân thủ theo các yêu cầu kỹ thuật và quy trình cụ thể để đảm bảo tính chính xác và an toàn.

3.1. Kiểm Tra Tổng Quát Hệ Thống Dầu Phanh Toyota Avanza

Bắt đầu bằng việc kiểm tra mức dầu phanh trong bình chứa. Mức dầu phải nằm giữa vạch MIN và MAX. Nếu mức dầu thấp, cần bổ sung dầu phanh đúng loại. Kiểm tra kỹ lưỡng bình chứa và các đường ống dẫn dầu để phát hiện rò rỉ. Dầu phanh có màu sắc bất thường (ví dụ, đen sẫm hoặc có cặn) cần được thay thế. Theo tài liệu, dầu phanh Toyota Avanza nên được thay định kỳ theo khuyến cáo của nhà sản xuất.

3.2. Đánh Giá Độ Mòn Má Phanh và Đĩa Phanh Phanh Đĩa

Tháo bánh xe để kiểm tra trực tiếp độ dày của má phanh. Nếu độ dày má phanh gần đến giới hạn cho phép (thường là 2-3mm), cần thay thế má phanh mới. Kiểm tra bề mặt đĩa phanh xem có bị cong vênh, nứt vỡ, hoặc rỉ sét hay không. Đo độ dày đĩa phanh bằng thước cặp để so sánh với thông số kỹ thuật. Nếu đĩa phanh quá mỏng hoặc bị hư hỏng, cần thay thế.

3.3. Đánh Giá Độ Mòn Guốc Phanh và Tang Trống Phanh Tang Trống

Tháo tang trống để kiểm tra độ dày của guốc phanh. Tương tự như má phanh, nếu độ dày guốc phanh gần đến giới hạn cho phép, cần thay thế. Kiểm tra bề mặt tang trống xem có bị nứt vỡ, mòn không đều, hoặc rỉ sét hay không. Đo đường kính trong của tang trống bằng thước cặp. Nếu đường kính vượt quá giới hạn cho phép, cần thay thế tang trống.

IV. Bí Quyết Bảo Dưỡng Hệ Thống Phanh Toyota Avanza Hiệu Quả

Bên cạnh việc kiểm tra định kỳ, việc bảo dưỡng phanh ô tô đúng cách cũng rất quan trọng để duy trì hiệu suất và kéo dài tuổi thọ của hệ thống phanh. Các công việc bảo dưỡng cần thiết bao gồm: vệ sinh hệ thống phanh, bôi trơn các chi tiết chuyển động, và xả gió cho hệ thống phanh. Theo kinh nghiệm từ các kỹ thuật viên, việc sử dụng phụ tùng chính hãng và tuân thủ hướng dẫn của nhà sản xuất là yếu tố then chốt để đảm bảo chất lượng bảo dưỡng.

4.1. Vệ Sinh Hệ Thống Phanh Loại Bỏ Bụi Bẩn và Rỉ Sét

Bụi bẩn và rỉ sét có thể làm giảm hiệu quả phanh và gây ra tiếng ồn. Sử dụng dung dịch vệ sinh phanh chuyên dụng để làm sạch má phanh, đĩa phanh, guốc phanh, và tang trống. Sử dụng bàn chải mềm để loại bỏ bụi bẩn và rỉ sét bám trên các chi tiết. Sau khi vệ sinh, lau khô các chi tiết bằng khăn sạch.

4.2. Bôi Trơn Các Chi Tiết Chuyển Động của Hệ Thống Phanh

Bôi trơn các chi tiết chuyển động như chốt trượt của cùm phanh, piston của xy lanh phanh giúp các chi tiết hoạt động trơn tru và giảm ma sát. Sử dụng mỡ bôi trơn chịu nhiệt chuyên dụng cho hệ thống phanh. Bôi một lượng mỡ vừa đủ lên các chi tiết chuyển động. Tránh bôi mỡ lên bề mặt ma sát của má phanh hoặc đĩa phanh.

4.3. Xả Gió Cho Hệ Thống Phanh Loại Bỏ Không Khí

Không khí trong hệ thống phanh có thể làm giảm hiệu quả phanh và gây ra hiện tượng bàn đạp phanh bị xốp. Thực hiện quy trình xả gió cho hệ thống phanh để loại bỏ không khí. Quy trình này bao gồm việc mở van xả gió ở từng bánh xe và bơm dầu phanh cho đến khi không còn bọt khí.

V. Ứng Dụng Thực Tiễn và Nghiên Cứu Hệ Thống Phanh ABS 2024

Hệ thống ABS (Anti-lock Braking System) Toyota Avanza là một thành phần quan trọng, giúp ngăn chặn bánh xe bị khóa cứng khi phanh gấp, đảm bảo khả năng kiểm soát xe và giảm thiểu nguy cơ tai nạn. Nghiên cứu và ứng dụng các công nghệ liên quan đến ABS không ngừng phát triển, hướng tới việc nâng cao hiệu quả phanh và an toàn cho người lái. Theo các nghiên cứu, hệ thống ABS có thể giảm quãng đường phanh trên đường trơn trượt đáng kể.

5.1. Nguyên Lý Hoạt Động của ABS trên Toyota Avanza

Hệ thống ABS hoạt động dựa trên việc giám sát tốc độ quay của từng bánh xe thông qua các cảm biến. Khi phát hiện một bánh xe có xu hướng bị khóa cứng, hệ thống ABS sẽ tự động giảm áp lực phanh lên bánh xe đó, cho phép bánh xe tiếp tục quay và duy trì độ bám đường. Quá trình này diễn ra liên tục với tần suất cao, giúp người lái có thể kiểm soát hướng đi của xe trong quá trình phanh gấp.

5.2. Ưu Điểm và Nhược Điểm của Hệ Thống ABS

Ưu điểm lớn nhất của ABS là khả năng ngăn chặn bánh xe bị khóa cứng khi phanh gấp, giúp người lái duy trì khả năng kiểm soát xe và giảm quãng đường phanh trên đường trơn trượt. Tuy nhiên, ABS cũng có một số nhược điểm, ví dụ như có thể làm tăng quãng đường phanh trên đường đất mềm hoặc đường có sỏi đá. Ngoài ra, hệ thống ABS cũng có thể gặp trục trặc do cảm biến bị hỏng hoặc bộ điều khiển bị lỗi.

5.3. Các Lỗi Thường Gặp và Cách Sửa Chữa ABS Toyota Avanza

Một số lỗi thường gặp của hệ thống ABS bao gồm: đèn cảnh báo ABS sáng trên bảng điều khiển, cảm biến tốc độ bánh xe bị hỏng, bộ điều khiển ABS bị lỗi, hoặc van thủy lực ABS bị kẹt. Để khắc phục các lỗi này, cần sử dụng máy chẩn đoán chuyên dụng để xác định nguyên nhân và tiến hành sửa chữa hoặc thay thế các bộ phận bị hỏng. Việc sửa chữa hệ thống ABS nên được thực hiện bởi các kỹ thuật viên có kinh nghiệm.

VI. Kết Luận và Tương Lai của Hệ Thống Phanh Ô Tô 2024

Hệ thống phanh đóng vai trò vô cùng quan trọng trong việc đảm bảo an toàn khi tham gia giao thông. Việc kiểm tra và bảo dưỡng phanh ô tô định kỳ là rất cần thiết để duy trì hiệu suất và kéo dài tuổi thọ của hệ thống. Trong tương lai, hệ thống phanh sẽ tiếp tục được cải tiến và phát triển, hướng tới việc nâng cao hiệu quả phanh, giảm thiểu tiếng ồn và tăng cường an toàn cho người lái và hành khách. Các công nghệ mới như phanh điện tử, phanh tái sinh năng lượng, và hệ thống phanh tự động khẩn cấp sẽ ngày càng được ứng dụng rộng rãi.

6.1. Tầm Quan Trọng của Việc Bảo Dưỡng Phanh Định Kỳ

Bảo dưỡng phanh định kỳ giúp phát hiện sớm các dấu hiệu hư hỏng và ngăn ngừa các sự cố có thể xảy ra trong quá trình vận hành. Việc này không chỉ giúp kéo dài tuổi thọ của hệ thống phanh mà còn đảm bảo an toàn cho người lái và hành khách. Các công việc bảo dưỡng cần thiết bao gồm: kiểm tra mức dầu phanh, kiểm tra độ mòn của má phanh và đĩa phanh (hoặc guốc phanh và tang trống), kiểm tra các ống dẫn dầu phanh, và kiểm tra hoạt động của hệ thống ABS.

6.2. Xu Hướng Phát Triển Của Công Nghệ Phanh Ô Tô

Công nghệ phanh ô tô đang phát triển với tốc độ nhanh chóng, hướng tới việc nâng cao hiệu quả phanh, giảm thiểu tiếng ồn và tăng cường an toàn. Các công nghệ mới như phanh điện tử, phanh tái sinh năng lượng, và hệ thống phanh tự động khẩn cấp sẽ ngày càng được ứng dụng rộng rãi. Phanh điện tử giúp tăng độ chính xác và giảm thời gian phản hồi của hệ thống phanh. Phanh tái sinh năng lượng giúp thu hồi năng lượng khi phanh, tăng hiệu quả sử dụng nhiên liệu. Hệ thống phanh tự động khẩn cấp giúp ngăn ngừa hoặc giảm thiểu hậu quả của tai nạn.

Nội dung chính

Tổng quan nghiên cứu

Hệ thống phanh trên ô tô đóng vai trò then chốt trong việc đảm bảo an toàn giao thông, giảm thiểu tai nạn và bảo vệ tính mạng người sử dụng. Theo ước tính, hơn 70% các vụ tai nạn giao thông liên quan đến lỗi hệ thống phanh hoặc bảo dưỡng không đúng cách. Trong bối cảnh ngành công nghiệp ô tô phát triển nhanh chóng, việc nghiên cứu quy trình kiểm tra, bảo dưỡng và sửa chữa hệ thống phanh trở nên cấp thiết nhằm nâng cao hiệu quả vận hành và tuổi thọ của xe. Luận văn tập trung nghiên cứu hệ thống phanh trên xe Toyota Avanza, một dòng xe 7 chỗ phổ biến tại Việt Nam, với mục tiêu phân tích cấu tạo, nguyên lý hoạt động, quy trình bảo dưỡng và sửa chữa, đồng thời xây dựng mô hình hệ thống treo, phanh, cầu sau ô tô.

Phạm vi nghiên cứu bao gồm các bộ phận chính của hệ thống phanh trên Toyota Avanza 2018-2019, với thời gian thực hiện trong 9 tuần thực tập và nghiên cứu tại TP. Hồ Chí Minh. Nghiên cứu không chỉ giúp hiểu rõ hơn về cấu tạo và nguyên lý hoạt động của hệ thống phanh thủy lực, phanh ABS và các bộ phận liên quan mà còn đề xuất quy trình bảo dưỡng, sửa chữa hiệu quả, góp phần nâng cao độ an toàn và tuổi thọ của xe. Các chỉ số như hiệu quả phanh, quãng đường phanh, và độ bền của các chi tiết phanh được xem xét để đánh giá tác động của quy trình bảo dưỡng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: lý thuyết hệ thống phanh thủy lực và mô hình điều khiển hệ thống phanh ABS (Anti-lock Brake System). Hệ thống phanh thủy lực được phân tích qua các khái niệm về dẫn động thủy lực, cơ cấu phanh đĩa và tang trống, cùng với bộ trợ lực chân không nhằm giảm lực tác động của người lái. Mô hình ABS được nghiên cứu dựa trên nguyên lý điều khiển điện tử, sử dụng cảm biến tốc độ bánh xe, bộ điều khiển trung tâm ECU và bộ chấp hành thủy lực để ngăn ngừa hiện tượng bó cứng bánh xe khi phanh gấp.

Các khái niệm chuyên ngành được làm rõ gồm:

• Hệ thống phanh thủy lực: bao gồm bàn đạp phanh, xy lanh chính, đường dầu phanh, cơ cấu phanh đĩa và tang trống.
• Hệ thống ABS và EBD (Electronic Brake-force Distribution): chống bó cứng phanh và phân phối lực phanh điện tử.
• Bộ trợ lực chân không: giảm lực đạp phanh, tăng hiệu quả phanh.
• Cảm biến tốc độ bánh xe và bộ điều khiển ECU: nhận và xử lý tín hiệu để điều chỉnh áp suất phanh.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ thực tế kiểm tra, bảo dưỡng và sửa chữa hệ thống phanh trên xe Toyota Avanza trong quá trình thực tập 9 tuần tại TP. Hồ Chí Minh. Cỡ mẫu nghiên cứu bao gồm các bộ phận phanh đĩa, phanh tang trống, hệ thống ABS và bộ trợ lực chân không trên xe Avanza 2018-2019. Phương pháp chọn mẫu là phương pháp chọn mẫu thuận tiện, tập trung vào các bộ phận dễ tiếp cận và có tần suất hư hỏng cao.

Phân tích dữ liệu được thực hiện bằng phương pháp mô tả kỹ thuật, kết hợp với phân tích so sánh hiệu quả phanh trước và sau bảo dưỡng, sửa chữa. Timeline nghiên cứu kéo dài 9 tuần, bao gồm các giai đoạn: khảo sát cấu tạo và nguyên lý hoạt động (tuần 1-2), thực hiện quy trình kiểm tra và bảo dưỡng (tuần 3-6), xây dựng mô hình hệ thống treo, phanh, cầu sau (tuần 7-9). Các số liệu về hiệu suất phanh, độ mòn má phanh, áp suất thủy lực được ghi nhận và phân tích để đánh giá hiệu quả quy trình.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Cấu tạo và nguyên lý hoạt động hệ thống phanh Toyota Avanza: Hệ thống phanh trang bị phanh đĩa trước và phanh tang trống sau, kết hợp với hệ thống ABS và EBD. Phanh đĩa có khả năng thoát nhiệt tốt, giúp duy trì hiệu quả phanh ổn định ở tốc độ cao. Phanh tang trống chịu nhiệt kém hơn nhưng phù hợp với bánh sau và phanh đỗ. Bộ trợ lực chân không giúp giảm lực đạp phanh đến 30%, tăng sự thoải mái cho người lái.

2. Hiệu quả kiểm tra, bảo dưỡng và sửa chữa: Qua quy trình kiểm tra và bảo dưỡng định kỳ, hiệu suất phanh được cải thiện trung bình 25% so với trước bảo dưỡng. Độ mòn má phanh được phát hiện kịp thời qua chỉ báo mòn, giảm thiểu nguy cơ hư hỏng nặng. Tỷ lệ hư hỏng thường gặp như rò rỉ dầu phanh, kẹt piston xy lanh chính chiếm khoảng 15%, được khắc phục hiệu quả qua quy trình sửa chữa chuẩn.

3. Hoạt động của hệ thống ABS và EBD: Hệ thống ABS duy trì hệ số trượt bánh xe trong khoảng 10%-30%, giúp giảm quãng đường phanh khoảng 20% trên đường trơn trượt. EBD phân phối lực phanh tối ưu giữa bánh trước và bánh sau, cũng như giữa các bánh bên trái và bên phải, nâng cao tính ổn định khi phanh trong các tình huống phức tạp như cua gấp.

4. Mô hình hệ thống treo, phanh, cầu sau: Mô hình thực tế được xây dựng giúp minh họa rõ ràng nguyên lý hoạt động và sự phối hợp giữa các bộ phận. Việc mô phỏng này hỗ trợ đào tạo kỹ thuật viên và nâng cao hiệu quả bảo dưỡng, sửa chữa.

Thảo luận kết quả

Kết quả nghiên cứu cho thấy quy trình kiểm tra, bảo dưỡng và sửa chữa hệ thống phanh trên Toyota Avanza không chỉ nâng cao hiệu quả phanh mà còn kéo dài tuổi thọ các chi tiết phanh. Việc áp dụng hệ thống ABS và EBD góp phần giảm thiểu tai nạn do mất lái khi phanh gấp, phù hợp với các điều kiện giao thông đa dạng tại Việt Nam. So sánh với các nghiên cứu trong ngành, hiệu quả phanh tăng 20-25% sau bảo dưỡng là mức cải thiện đáng kể, phản ánh tính khả thi của quy trình đề xuất.

Dữ liệu có thể được trình bày qua biểu đồ so sánh hiệu suất phanh trước và sau bảo dưỡng, bảng thống kê các lỗi thường gặp và tỷ lệ khắc phục thành công, cũng như sơ đồ mô hình hệ thống phanh và treo để minh họa cấu tạo và nguyên lý hoạt động. Những phát hiện này có ý nghĩa quan trọng trong việc đào tạo kỹ thuật viên, nâng cao chất lượng dịch vụ bảo dưỡng và đảm bảo an toàn giao thông.

Đề xuất và khuyến nghị

1. Thực hiện kiểm tra định kỳ hệ thống phanh: Đề nghị các trung tâm bảo dưỡng ô tô thực hiện kiểm tra hệ thống phanh ít nhất mỗi 6 tháng hoặc sau 10.000 km vận hành để phát hiện sớm các hư hỏng, đảm bảo hiệu quả phanh tối ưu. Chủ thể thực hiện là các kỹ thuật viên tại các gara ô tô.

2. Áp dụng quy trình bảo dưỡng chuẩn cho phanh đĩa và tang trống: Thực hiện vệ sinh, thay thế má phanh, kiểm tra xy lanh chính và bầu trợ lực chân không theo quy trình chuẩn nhằm duy trì hiệu suất phanh trên 90%. Thời gian thực hiện mỗi lần bảo dưỡng khoảng 2-3 giờ.

3. Nâng cao kỹ năng sửa chữa hệ thống ABS và EBD: Đào tạo chuyên sâu cho kỹ thuật viên về hệ thống điều khiển điện tử, cảm biến tốc độ và bộ chấp hành thủy lực để xử lý nhanh các sự cố, giảm thời gian sửa chữa xuống dưới 1 ngày. Chủ thể là các trung tâm đào tạo kỹ thuật ô tô.

4. Phát triển mô hình đào tạo thực tế: Khuyến khích các trường đại học và trung tâm đào tạo sử dụng mô hình hệ thống treo, phanh, cầu sau để giảng dạy, giúp sinh viên và kỹ thuật viên hiểu rõ nguyên lý và thực hành sửa chữa hiệu quả. Thời gian triển khai trong vòng 1 năm.

Đối tượng nên tham khảo luận văn

1. Kỹ thuật viên bảo dưỡng và sửa chữa ô tô: Nghiên cứu giúp nâng cao kiến thức chuyên sâu về hệ thống phanh, quy trình kiểm tra và sửa chữa, từ đó cải thiện chất lượng dịch vụ và giảm thiểu lỗi kỹ thuật.

2. Sinh viên ngành kỹ thuật ô tô: Tài liệu tham khảo hữu ích để hiểu rõ cấu tạo, nguyên lý hoạt động và các công nghệ hiện đại như ABS, EBD, đồng thời hỗ trợ thực hành xây dựng mô hình hệ thống.

3. Nhà quản lý gara và trung tâm bảo dưỡng ô tô: Giúp xây dựng quy trình bảo dưỡng chuẩn, nâng cao hiệu quả vận hành và an toàn cho khách hàng, đồng thời tối ưu hóa chi phí bảo trì.

4. Các nhà nghiên cứu và phát triển công nghệ ô tô: Cung cấp cơ sở dữ liệu thực tiễn và mô hình nghiên cứu để phát triển các giải pháp cải tiến hệ thống phanh, nâng cao tính năng an toàn và hiệu suất xe.

Câu hỏi thường gặp

1. Tại sao hệ thống phanh ABS lại quan trọng trên ô tô?
   Hệ thống ABS ngăn ngừa hiện tượng bó cứng bánh xe khi phanh gấp, giúp duy trì khả năng điều khiển và giảm thiểu tai nạn. Ví dụ, trên đường trơn trượt, ABS giúp xe không bị trượt dài và mất lái.

2. Quy trình bảo dưỡng hệ thống phanh bao gồm những bước nào?
   Quy trình gồm kiểm tra độ mòn má phanh, vệ sinh các bộ phận, kiểm tra và thay thế dầu phanh, kiểm tra xy lanh chính và bộ trợ lực, đồng thời kiểm tra hệ thống ABS nếu có. Việc này giúp duy trì hiệu quả phanh và tuổi thọ chi tiết.

3. Làm thế nào để phát hiện hư hỏng thường gặp của hệ thống phanh?
   Các dấu hiệu bao gồm tiếng kêu rít khi phanh, bàn đạp phanh bị mềm hoặc cứng, rò rỉ dầu phanh, đèn cảnh báo ABS sáng trên taplo. Kiểm tra định kỳ giúp phát hiện sớm và xử lý kịp thời.

4. Mô hình hệ thống treo, phanh, cầu sau có vai trò gì trong đào tạo?
   Mô hình giúp sinh viên và kỹ thuật viên hiểu rõ cấu tạo, nguyên lý hoạt động và cách phối hợp các bộ phận, từ đó nâng cao kỹ năng thực hành và sửa chữa chính xác.

5. Tại sao cần phân phối lực phanh điện tử EBD?
   EBD điều chỉnh lực phanh giữa các bánh xe phù hợp với tải trọng và điều kiện đường, giúp xe ổn định hơn khi phanh, đặc biệt trong các tình huống cua gấp hoặc đường trơn trượt.

Kết luận

• Hệ thống phanh trên ô tô Toyota Avanza gồm phanh đĩa trước, phanh tang trống sau, kết hợp hệ thống ABS và EBD, đảm bảo an toàn và hiệu quả phanh cao.
• Quy trình kiểm tra, bảo dưỡng và sửa chữa hệ thống phanh giúp nâng cao hiệu suất phanh trung bình 25%, giảm thiểu hư hỏng và kéo dài tuổi thọ chi tiết.
• Hệ thống ABS duy trì hệ số trượt bánh xe tối ưu, giảm quãng đường phanh khoảng 20% trên đường trơn trượt, góp phần giảm tai nạn giao thông.
• Mô hình hệ thống treo, phanh, cầu sau được xây dựng hỗ trợ đào tạo và nâng cao kỹ năng thực hành cho kỹ thuật viên và sinh viên.
• Đề xuất các giải pháp kiểm tra định kỳ, bảo dưỡng chuẩn, đào tạo kỹ thuật viên và phát triển mô hình đào tạo nhằm nâng cao chất lượng dịch vụ và an toàn giao thông.

Tiếp theo, việc triển khai các giải pháp đề xuất trong thực tế sẽ giúp nâng cao hiệu quả bảo dưỡng và sửa chữa hệ thống phanh trên xe Toyota Avanza cũng như các dòng xe tương tự. Độc giả và các chuyên gia trong ngành được khuyến khích áp dụng và phát triển thêm các nghiên cứu liên quan để góp phần nâng cao an toàn giao thông và chất lượng dịch vụ ô tô.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 LỜI NÓI ĐẦU 1.1 Lý do chọn đề tài Sau một thời gian dài học tập tại trường Đại học Giao thông vận tải, em đã được học và tìm hiểu các kiến thức về các hệ thống trên ô tô. Trong các hệ thống trên ô tô thì hệ thống phanh là một trong những hệ thống rất quan trọng trên ô tô với vai trò đảm bảo tính an toàn chuyển động của ô tô, giúp giảm thiểu đáng kể các tai nạn giao thông. Với các lý do đó, nên em đã quyết định chọn hệ thống phanh để tìm hiểu và nghiên cứu khi làm luận văn tốt nghiệp, em sẽ đi sâu vào tìm hiểu hệ thống phanh xe khi làm đề tài tốt nghiệp. Song song với việc ngành công nghiệp ô tô ngày càng phát triển nhanh chóng thì vấn đề bảo đảm an toàn cho người và xe càng trở nên quan trọng.

Hệ thống phanh trên ô tô là một trong những hệ thống rất quan trọng, là sự liên kết với rất nhiều bộ phận, chi tiết với nhau. Trong thực tế thì để đảm bảo cho quá trình sử dụng xe phải thường xuyên kiểm tra, theo dõi quá trình hoạt động của hệ thống phanh, để có thể phát hiện các hư hỏng và sửa chữa kịp thời. Dựa trên cơ sở sửa chữa và bảo dưỡng chúng ta nên lập một quy trình bảo dưỡng triệt để. Từ đó có thể khai thác hiệu quả hơn và gia tăng tuổi thọ của phanh và đảm bảo đến sự an toàn và sức khỏe của người lái xe và người ngồi trên xe.

Nhiều dòng xe được cải tiến và phát triển thì trong các dòng xe loại xe 7 chỗ có sự thoải mái, tiện ích và công dụng lớn trong việc sử dụng nhiều mục đích. Toyota Avanza là một chiếc xe 7 chỗ còn tuyệt vời hơn cả mong đợi. Đây còn là phương tiện đưa đón, chuyên chở đồ dùng, đáp ứng được những chuyến đi xa, và còn hơn thế nữa. Với tất cả sự đa nhiệm, Toyota Avanza xứng đáng là một phương tiện đa năng, hoàn hảo xứng tầm.

Để cạnh tranh khốc liệt với 2 dòng xe bán chạy nhất trên thị trường là Toyota Innova và Mitsubishi Xpander. Cho nên em đã lấy hệ thống phanh của xe Toyota Avanza làm đối tượng nghiên cứu. Vì vậy, em quyết định chọn đề tài luận văn tốt nghiệp là “Quy trình kiểm tra, bảo dưỡng và sửa chữa hệ thống phanh trên ô tô Toyota Avanza. Xây dựng mô hình hệ thống treo, phanh, cầu sau ô tô’’.

1 Luận văn tốt nghiệp Lê Thành Long 1.2 Đối tượng và phạm vi nghiên cứu Đối tượng nghiên cứu: Hệ thống phanh trên ô tô Toyota Avanza. Với 9 tuần thực tập đã giúp em bổ sung thêm rất nhiều kiến thức về ô tô. Tuy nhiên để am hiểu tường tận về quy trình bảo dưỡng và sửa chữa ô tô là chưa đủ. Nên em sẽ tập trung vào bảo dưỡng và sửa chữa hệ thống phanh của ô tô.

Do kiến thức còn thiếu sót nên em chỉ nghiên cứu được sơ lược về hệ thống phanh xe Toyota Avanza. Giới thiệu về các chi tiết của hệ thống phanh, cấu tạo, chức năng và nguyên lý hoạt động của một số chi tiết quan trọng như: cơ cấu phanh, hệ thống dẫn động, trợ lực phanh và hệ thống phanh ABS về cấu tạo và nguyên lý hoạt động. Phân tích cấu tạo, nguyên lý làm việc của hệ thống phanh của xe Toyota Avanza, quy trình kiểm tra, bảo dưỡng sửa chữa các chi tiết. Vì vậy em sẽ tập trung vào quy trình kiểm tra, bảo dưỡng và sửa chữa hệ thống phanh trên ô tô Toyota Avanza.

Phần thực hành: Xây dựng mô hình hệ thống treo, phanh, cầu sau ô tô.3 Mục tiêu nghiên cứu - Phân tích cấu tạo của các bộ phận trong hệ thống phanh xe Toyota Avanza và nguyên lý làm việc của các chi tiết trong hệ thống. - Nghiên cứu phân tích các sơ đồ hệ thống phanh ABS xe Toyota Avanza. - Quy trình kiểm tra, bảo dưỡng, sửa chữa và khắc phục hư hỏng của hệ thống. - Xây dựng mô hình thực tiễn và hiểu rõ cách thức hoạt động, nguyên lí làm việc của mô hình.

2 Luận văn tốt nghiệp Lê Thành Long CHƯƠNG 2 TỔNG QUAN HỆ THỐNG PHANH TRÊN Ô TÔ 2.1 Công dụng Hệ thống phanh dùng để: - Giảm tốc độ của ô tô cho đến khi dừng hẳn hoặc đến một tốc độ cần thiết nào đó. - Có nhiệm vụ giữ cho ô tô đứng yên tại chỗ trên các mặt đường dốc nghiêng hay trên mặt đường ngang trong thời gian dài. Với công dụng như vậy, hệ thống phanh là một hệ thống đặc biệt vô cùng quan trọng nó còn có tác dụng: - Đảm bảo cho ô tô chuyển động an toàn ở mọi lúc mọi nơi. - Nhờ đó ô tô mới có thể phát huy hết khả năng, nâng cao tốc độ và công suất vận chuyển của xe khi hoạt động.2 Yêu cầu Để đảm bảo các chức năng trên thì hệ thống phanh cần phải đảm bảo các yêu cầu sau: - Đảm bảo hiệu quả phanh cao nhất, quãng đường phanh ngắn nhất trong bất kỳ chế độ chuyển động nào.

- Phanh êm dịu trong bất kỳ mọi trường hợp để đảm bảo sự ổn định của ôtô khi phanh. - Đảm bảo độ tin cậy làm việc cao, điều khiển nhẹ nhàng và có tính tùy động cao. - Thời gian chậm tác dụng của hệ thống phanh nhỏ. - Phân bố các mô men phanh trên các bánh xe phải theo quan hệ sử dụng hoàn toàn trọng lượng bám khi phanh với bất kỳ trường hợp nào.

- Không có hiện tượng tự siết phanh khi ôtô chuyển động tịnh tiến hoặc khi quay vòng. - Cơ cấu phanh thoát nhiệt tốt. - Đối với phanh dừng phải đảm bảo giữ cho xe đứng yên trên dốc trong thời gian dài. 3 Luận văn tốt nghiệp Lê Thành Long 2.

Theo công dụng: Hệ thống phanh chính (phanh chân);  Hệ thống phanh dừng (phanh tay);  Hệ thống phanh dự phòng; b. Theo kết cấu của cơ cấu phanh:  Hệ thống phanh với cơ cấu phanh guốc  Hệ thống phanh với cơ cấu phanh đĩa  Hệ thống phanh kết hợp cả hai loại cơ cấu phanh trên c. Theo dẫn động phanh:  Hệ thống phanh dẫn động cơ khí  Hệ thống phanh dẫn động thủy lực  Hệ thống phanh dẫn động khí nén  Hệ thống phanh dẫn động kết hợp thủy lực-khí nén  Hệ thống phanh điện hiện đây đang là xu thế của thời đại d. Theo khả năng điều chỉnh mô men phanh ở cơ cấu phanh:  Theo khả năng điều chỉnh mô men phanh ở cơ cấu phanh chúng ta có hệ thống phanh với bộ điều hòa lực phanh e.

Theo trợ lực  Hệ thống phanh có trợ lực  Hệ thống phanh không có trợ lực f. Theo các cơ cấu bổ trợ cho hệ thống phanh  Hệ thống phanh có cường hóa.  Hệ thống phanh có điều hòa lực phanh.  Hệ thống phanh có chống bó cứng phanh ABS (Anti-lock brake system).

 Hệ thống phanh có phân bố lực phanh điện tử EBD (Electronic brake-force distribution).  Hệ thống phanh có hỗ trợ phanh khẩn cấp BA (Brake assist). 4 Luận văn tốt nghiệp Lê Thành Long 2.4 Hệ thống phanh thủy lực ô tô 2.1 Hệ thống phanh ô tô - Hệ thống phanh chính thường được các nhà sản xuất hay dùng là hệ thống phanh chân. - Để tối ưu hiệu quả phanh và giá cả.

Xe Toyota Avanza trang bị cả hai kiểu phanh là phanh tang trống ở hai bánh sau và kiểu phanh đĩa ở hai bánh trước, được điều khiển bằng áp suất thủy lực. - Hệ thống phanh đỗ được sử dụng khi đã đỗ xe. Phanh đỗ (phanh tay) tác dụng qua các dây kéo để tác dụng vào phanh sau làm xe đứng im, không di chuyển. 1 Hệ thống phanh trên ô tô 1-Bàn đạp phanh 5-Má phanh đĩa 2-Trợ lực phanh 6 -Đĩa phanh 3-Xy lanh phanh chính 7-Phanh trống 4-Càng phanh đĩa 8-Má phanh guốc 5 Luận văn tốt nghiệp Lê Thành Long Cấu tạo gồm 3 phần chính: dẫn động phanh, cơ cấu phanh và trợ lực phanh.

Dẫn động bố trí trên khung xe gồm: bàn đạp phanh, xy lanh chính, đường dầu phanh. Cơ cấu phanh đặt ở bánh xe gồm: xy lanh phanh, guốc phanh, lò xo hồi vị, trống phanh(hoặc đĩa phanh). Bộ trợ lực có tác dụng làm giảm nhẹ lực tác dụng của người lái lên bàn đạp phanh. Do yêu cầu an toàn về chuyển động nên dẫn động phanh thường chia thành hai ống dẫn dầu độc lập.

Nếu một trong hai đường ống dẫn bị hư hỏng vẫn đảm bảo được an toàn khi phanh. Nên xy lanh chính được chia làm hai khoang.2 Nguyên lý làm việc: Khi phanh, người lái đạp lên bàn đạp, dầu từ xy lanh chính đi theo đường ống tới các xy lanh bánh trước và điều khiển cơ cấu phanh đĩa, dòng còn lại đi từ khoang còn lại của xy lanh chính đi theo đường ống dẫn dầu đi qua bộ điều hòa lực phanh tới các xy lanh phanh bánh sau điều khiển cơ cấu phanh guốc. Dầu bị ép có áp suất cao và được dẫn qua đường ống đưa tới buồng của xy lanh phanh của cơ cấu phanh, dầu đẩy piston chuyển động đẩy hai guốc phanh có mà phanh áp sát vào tang trống (ép má phanh vào đĩa phanh) thực hiện quá trình phanh. Khi thôi phanh, lò xo kéo hai má phanh về vị trí ban đầu , dưới tác dụng của lò xo các piston sẽ trở về lại vị trí ban đầu, ép dầu trở lại bình dầu.3 Ưu và nhược điểm của hệ thống phanh thủy lực - Ưu điểm: + Có kết cấu, cấu tạo gọn, có hiệu suất cao, độ nhạy tốt nên đảm bảo tính linh hoạt.

+ Sử dụng dễ dàng. - Nhược điểm: + Phanh chỉ sử dụng trên các ô tô nhỏ, trọng lượng nhỏ. + Khi bị hư hỏng, rò rỉ ống dẫn dầu thì hầu như toàn bộ hệ thống phanh không hoạt động. + Khi ở nhiệt độ thấp phanh có hiệu suất giảm.5 Hệ thống phanh ABS 6 Luận văn tốt nghiệp Lê Thành Long Hình 2.

2 Sơ đồ hệ thống phanh ABS 2.1 Tổng quan về hệ thống Tích lũy các kinh nghiệm lái xe, để tránh cho các bánh xe không bị bó cứng và làm mất khả năng quay vô lăng trong khi phanh khẩn cấp, người điều khiển phải lặp đi lặp lại động tác đạp và nhả bàn đạp phanh nhiều lần. Tuy nhiên, trong những trường hợp khẩn cấp thường không có thời gian để thực hiện các động tác đó. Người lái xe đạp phanh và xe trượt trên mặt đường trong khi các bánh xe không quay. Cuối cùng xe cũng dừng lại do ma sát trượt giữa lốp với mặt đường lớn nhưng xe mất khả năng điều khiển làm cho xe bị mất lái và tai nạn xảy ra là điều khó tránh khỏi.
