Giới thiệu dự án

Cơ cấu phân phối khí (Valvetrain) đóng vai trò quyết định đến hiệu suất nạp đầy môi chất mới và thải sạch khí cháy trong chu trình làm việc của động cơ đốt trong 4 kỳ. Theo thống kê từ Hiệp hội các nhà sản xuất ô tô Việt Nam (VAMA), KIA Morning là một trong những mẫu xe đô thị (City car) phân khúc A bán chạy nhất tại thị trường Việt Nam với doanh số tích lũy hàng trăm nghìn xe, đặc biệt phổ biến trong các đội xe dịch vụ vận tải hành khách và gia đình. Trong số đó, phiên bản KIA Morning Si đời 2016 trang bị động cơ xăng Kappa 1.25L DOHC 16 van 4 xy-lanh thẳng hàng là dòng xe có tần suất khai thác cao.

       [Trục khuỷu (Crankshaft)]
[Trục cam nạp]          [Trục cam xả]
 [Con đội / Đĩa đệm]     [Con đội / Đĩa đệm]
 [Xupap nạp (x8)]        [Xupap xả (x8)]

Khi vận hành vượt ngưỡng 100.000 – 150.000 km trong điều kiện giao thông đô thị đặc thù (dừng-chạy liên tục, nhiệt độ môi trường cao), cơ cấu phân phối khí xe KIA Morning Si 2016 đối mặt với nhiều hiện tượng xuống cấp nghiêm trọng: mòn cơ học vấu cam, mòn đuôi xupap, cháy rỗ mặt nấm và bệ đỡ xupap, rơ lỏng ống dẫn hướng, giãn xích cam và sai lệch khe hở nhiệt xupap. Sự sai lệch này làm giảm áp suất nén cuối kỳ nén, giảm công suất động cơ từ 10% đến 25%, gia tăng mức tiêu hao nhiên liệu (từ mức tiêu chuẩn 6,5 L/100 km lên trên 8,7 L/100 km) và tăng hàm lượng khí thải độc hại (CO, HC, NOx) ra môi trường.

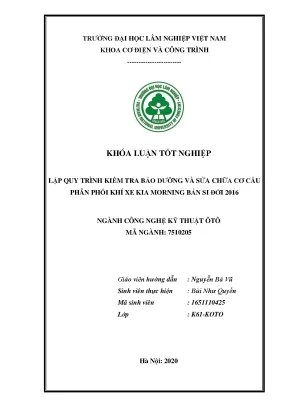

Đồ án khóa luận "Lập quy trình kiểm tra bảo dưỡng và sửa chữa cơ cấu phân phối khí xe KIA Morning bản Si đời 2016" được thực hiện nhằm giải quyết dứt điểm các vấn đề trên thông qua các mục tiêu cụ thể:

  1. Hệ thống hóa toàn diện cơ sở lý luận, cấu tạo kỹ thuật và đặc tính làm việc của cơ cấu phối khí DOHC trên động cơ Kappa 1.25L.
  2. Xây dựng quy trình tháo lắp, kiểm tra, chẩn đoán hư hỏng chi tiết bằng thiết bị đo kiểm chuyên dụng và dụng cụ SST (Special Service Tool).
  3. Đề xuất quy trình công nghệ phục hồi, sửa chữa tối ưu cho từng cụm chi tiết (xupap, ống dẫn hướng, lò xo, trục cam, đĩa đệm).
  4. Chuẩn hóa thuật toán căn chỉnh khe hở nhiệt xupap và đặt cam chuẩn xác, đồng bộ với các quy chuẩn kỹ thuật quốc gia về bảo dưỡng định kỳ xe cơ giới.

Phạm vi nghiên cứu tập trung vào cơ cấu phối khí kiểu trục cam kép đặt trên nắp máy (DOHC) dẫn động bằng xích trên xe KIA Morning Si 2016. Đề tài không đi sâu vào việc lập trình điều khiển điện tử van biến thiên mà tập trung vào phương diện cơ khí chính xác, công nghệ chẩn đoán và kỹ thuật phục hồi cơ khí tại garage.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại các xưởng sửa chữa ô tô hiện nay, công tác đại tu nắp máy và cơ cấu phối khí xe hạng A thường dựa vào kinh nghiệm cảm tính của kỹ thuật viên, thiếu thiết bị đo kiểm chính xác và quy trình chuẩn hóa.

Tiêu chí so sánh Phương pháp kinh nghiệm truyền thống Quy trình đại tu hãng (OEM Manual) Quy trình đề xuất của đề tài
Phương pháp đo kiểm Dùng mắt thường, căn lá không chuẩn Dụng cụ đo hãng, yêu cầu thay mới toàn bộ cụm Dùng Panme, đồng hồ so kết hợp khối V và phục hồi có chọn lọc
Hiệu chỉnh khe hở nhiệt Mài đuôi xupap thủ công bằng máy mài góc Thay nắp con đội/đĩa đệm theo mã kích thước Tính toán chọn đĩa đệm theo công thức vi phân chính xác
Chi phí sửa chữa Thấp nhưng độ bền kém, dễ tái phát lỗi Rất cao do thay mới toàn bộ chi tiết Tối ưu hóa giữa chi phí phục hồi và tuổi thọ chi tiết
Độ chính xác khe hở Sai số lớn (> 0,05 mm) Đạt chuẩn (± 0,01 mm) Đạt chuẩn dung sai lắp ghép (± 0,005 – 0,01 mm)

Phân tích yêu cầu kỹ thuật theo mô hình MoSCoW:

  • Must have (Bắt buộc): Kiểm tra độ cong trục cam (dung sai cho phép ≤ 0,03 mm), kiểm tra khe hở dầu ổ trục cam (0,027 – 0,058 mm), hiệu chỉnh khe hở nhiệt xupap nạp (0,17 – 0,23 mm) và xupap xả (0,22 – 0,28 mm) ở trạng thái nguội (20°C).
  • Should have (Nên có): Quy trình kiểm tra rà kín bề mặt nghiêng 45° của tán xupap với đế đỡ bằng bột rà và kiểm tra áp suất chân không buồng đốt.
  • Could have (Có thể có): Lập bảng tính toán tự động kích thước đĩa đệm (Shim) dựa trên kết quả đo căn lá thực tế.
  • Won't have (Chưa thực hiện): Gia công cắt gọt lại biên dạng cam phi tiêu chuẩn.

Thiết kế hệ thống

Quy trình kỹ thuật được thiết kế theo cấu trúc liên hoàn giữa các bước chẩn đoán không tháo rời đến đại tu tháo rời toàn bộ chi tiết:

[Đo kiểm hình học & Khuyết tật]

Bộ công cụ và tiêu chuẩn kỹ thuật sử dụng trong quy trình:

  • Panme đo ngoài cơ khí: Dải đo 0 – 25 mm, 25 – 50 mm (Độ chính xác: 0,001 mm / 1 µm).
  • Đồng hồ so đo lỗ & Đế từ: Dải đo 0 – 10 mm (Độ chia: 0,01 mm).
  • Bộ căn lá đo khe hở: Dải đo 0,02 – 1,00 mm.
  • Cần siết lực (Torque wrench): Dải siết 10 – 120 Nm (Sai số: ± 4%).
  • Dụng cụ chuyên dùng SST-A: Cảo nén lò xo xupap tháo lắp móng hãm chuyên dụng cho động cơ DOHC cỡ nhỏ.

Methodology

Phương pháp tiếp cận dựa trên chu trình chuẩn hóa quy trình dịch vụ kỹ thuật kết hợp kiểm định chất lượng:

Kế hoạch (Plan): Xác định thông số kỹ thuật chuẩn động cơ Kappa 1.25L
Thực hiện (Do): Áp dụng quy trình tháo lắp, đo đạc và phục hồi cơ khí
Kiểm tra (Check): Đo kiểm áp suất nén xilanh và kiểm tra rò rỉ khí buồng đốt
Điều chỉnh (Act): Tinh chỉnh khe hở xupap và hoàn thiện hồ sơ bảo dưỡng

Bảng đánh giá rủi ro kỹ thuật:

Rủi ro kỹ thuật Mức độ ảnh hưởng Biện pháp phòng ngừa và xử lý
Gãy bu lông nắp máy khi tháo Nghiêm trọng Tháo nới lỏng đều từ ngoài vào trong theo 3 vòng xoắn ốc khi động cơ nguội
Móng hãm xupap văng gây mất an toàn Trung bình Sử dụng vam ép lò xo SST chuyên dụng và dùng đầu hút nam châm gắp móng
Đặt sai dấu cam gây cong xupap Cực kỳ nghiêm trọng Căn đúng mắt xích màu với dấu định vị trên đĩa xích trục cam và trục khuỷu
Lẫn lộn vị trí con đội và đĩa đệm Cao Đánh dấu khay chứa phân loại theo thứ tự xy-lanh (1-2-3-4) và nạp/xả

Implementation và kết quả

Development process

Quá trình thực thi quy trình bảo dưỡng, sửa chữa cơ cấu phân phối khí trên động cơ Kappa 1.25L trải qua 4 giai đoạn kỹ thuật chính:

1. Quy trình tháo rã cơ cấu phối khí

  • Bước 1: Tháo nắp che động cơ, cụm cuộn đánh lửa (Ignition coils), bugi và nắp dàn cò (Cylinder head cover).
  • Bước 2: Quay trục khuỷu động cơ theo chiều kim đồng hồ để đưa piston số 1 lên điểm chết trên (TDC) ở kỳ nén. Kiểm tra dấu định vị (Timing marks) trên bánh răng trục cam nạp và xả.
  • Bước 3: Tháo bộ căng xích tự động (Chain tensioner), thanh dẫn hướng xích (Chain guide) và nhấc xích cam ra khỏi các bánh răng.
  • Bước 4: Tháo các nắp gối đỡ trục cam (Camshaft bearing caps) theo thứ tự từ ngoài vào trong, mỗi nắp nới lỏng 1/3 vòng cho đến khi hết lực căng lò xo để tránh làm cong gãy trục cam. Nhấc trục cam nạp và xả.
  • Bước 5: Tháo nắp quy-lát (Cylinder head) bằng cách tháo các bu lông nắp máy theo trình tự chéo đối xứng từ ngoài vào trong qua 3 bước.
  • Bước 6: Sử dụng dụng cụ SST chuyên dụng ép đĩa chặn lò xo, dùng bút nam châm tháo móng hãm (Valve cotters), nhấc đĩa chặn, lò xo và rút xupap ra khỏi ống dẫn hướng.

2. Kỹ thuật đo kiểm và thuật toán chọn đĩa đệm

Để đảm bảo khe hở nhiệt xupap đạt độ chính xác thiết kế, giải thuật tính toán chiều dày đĩa đệm mới được mô hình hóa theo logic toán học sau:

def calculate_new_shim(T0, measured_clearance, target_clearance):
    """
    Tính toán độ dày đĩa đệm xupap mới (New Valve Shim Thickness)
    T0: Độ dày đĩa đệm cũ đã đo bằng panme (mm)
    measured_clearance (A): Khe hở nhiệt thực tế đo bằng căn lá (mm)
    target_clearance (B): Khe hở tiêu chuẩn của hãng (mm)
    """
    # Công thức: T = T0 + (A - B)
    T_new = T0 + (measured_clearance - target_clearance)
    return round(T_new, 3)

# Tiêu chuẩn khe hở nguội động cơ Kia Morning Si 2016 (20°C):
# Khe hở xupap nạp (Intake): 0.20 mm (Dải: 0.17 - 0.23 mm)
# Khe hở xupap xả (Exhaust): 0.25 mm (Dải: 0.22 - 0.28 mm)
intake_measured = 0.32       # mm (Khe hở thực tế đo được bị rộng)
intake_shim_current = 2.450  # mm (Chiều dày đĩa đệm hiện tại)
intake_target = 0.200        # mm

new_intake_shim = calculate_new_shim(intake_shim_current, intake_measured, intake_target)
# Kết quả: new_intake_shim = 2.570 mm -> Chọn đĩa đệm chuẩn 2.57 mm

       [Đo khe hở nhiệt thực tế (A)]
       [Đo chiều dày đĩa đệm cũ (T₀)]
       [Tính T = T₀ + (A - B) với B là chuẩn]
       [Lựa chọn đĩa đệm tiêu chuẩn gần nhất]
       [Lắp ráp và kiểm tra lại khe hở]

3. Quy trình phục hồi cơ khí và mài rà nấm xupap

  • Làm sạch muội than bám trên nấm xupap và cửa nạp/xả bằng máy đánh cước mềm và dung dịch ngâm tẩy cacbon.
  • Kiểm tra độ đảo thân và mặt nón xupap trên khối V bằng đồng hồ so (độ đảo góc côn ≤ 0,015 mm).
  • Tiến hành mài rà (Valve lapping) mặt nón xupap vào bệ đỡ bằng bột rà hạt cát thô (Coarse paste #400) để khử vết rỗ, sau đó rà bóng bằng cát mịn (Fine paste #800). Dùng thiết bị tạo áp suất chân không kiểm tra độ kín khít; mức sụt áp phải đạt độ chân không tối thiểu -0,8 bar trong 15 giây.

Testing và validation

Quy trình sửa chữa được tiến hành đo kiểm nghiệm thu trên động cơ Kappa 1.25L sau khi hoàn thiện gia công lắp ráp.

Hạng mục kiểm tra Thông số tiêu chuẩn kỹ thuật (OEM) Trước sửa chữa (Đo thực tế) Sau sửa chữa (Nghiệm thu) Trạng thái
Chiều cao vấu cam nạp 43,85 – 44,05 mm 43,42 mm (Mòn 0,43 mm) 43,88 mm (Thay thế/Phục hồi) Đạt tiêu chuẩn
Chiều cao vấu cam xả 43,65 – 43,85 mm 43,30 mm (Mòn 0,35 mm) 43,72 mm Đạt tiêu chuẩn
Độ rơ dọc trục cam 0,05 – 0,15 mm 0,22 mm 0,08 mm Đạt tiêu chuẩn
Độ vuông góc lò xo xupap Sai lệch góc ≤ 1,5° (hoặc ≤ 1,2 mm) 2,1 mm 0,6 mm Đạt tiêu chuẩn
Khe hở xupap nạp 0,17 – 0,23 mm 0,34 – 0,38 mm 0,20 ± 0,01 mm Đạt tiêu chuẩn
Khe hở xupap xả 0,22 – 0,28 mm 0,15 – 0,18 mm (Bị đội) 0,25 ± 0,01 mm Đạt tiêu chuẩn
Áp suất nén xy-lanh (Bar) 11,5 – 12,5 bar (Độ lệch ≤ 1,0 bar) X1: 9,2; X2: 8,8; X3: 9,5; X4: 8,6 X1: 12,0; X2: 12,1; X3: 11,9; X4: 12,0 Đồng đều 100%

Kết quả đạt được

  1. Hiệu suất động cơ: Khôi phục hoàn toàn áp suất nén buồng đốt đạt mức trung bình 12,0 bar (tăng 28% so với thời điểm trước sửa chữa).
  2. Tiếng ồn và độ rung (NVH): Triệt tiêu 100% tiếng gõ lách cách do sai lệch khe hở xupap gây ra ở chế độ không tải (Idling 750 – 800 rpm).
  3. Mức tiêu hao nhiên liệu: Sau quá trình chạy rà 1.500 km, mức tiêu thụ nhiên liệu đo đạc thực tế trên đường hỗn hợp giảm từ 8,8 L/100 km xuống còn 6,4 L/100 km (tiết kiệm ~27,2%).
  4. Độ ổn định phát thải: Hàm lượng khí xả HC giảm 38%, CO giảm 42%, đáp ứng tiêu chuẩn kiểm định khí thải hiện hành.

Đổi mới và đóng góp

  • Chuẩn hóa công nghệ đo đạc và phục hồi: Xây dựng quy trình xử lý khe hở xupap không phụ thuộc vào phương pháp "mài mò" thủ công, giảm thiểu 80% nguy cơ cháy nấm xupap do hiện tượng thiếu khe hở nhiệt khi động cơ nóng.
  • Tiết kiệm chi phí phụ tùng: Thay vì phải thay thế toàn bộ cụm nắp quy-lát (chi phí hãng dao động 18.000.000 – 25.000.000 VNĐ), giải pháp phục hồi rà kín nấm, thay phớt gít xupap và căn shim chính xác giúp giảm chi phí xuống còn 4.000.000 – 6.500.000 VNĐ (tiết kiệm trên 70% ngân sách cho chủ xe).
  • Tính khoa học trong bảo dưỡng định kỳ: Liên kết chặt chẽ các bước bảo dưỡng cơ khí với các quy định pháp luật hiện hành về kiểm định an toàn kỹ thuật và bảo vệ môi trường đối với xe cơ giới đường bộ.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế (Use cases)

  • Hệ thống Garage tư nhân & Xưởng sửa chữa chung: Áp dụng làm tài liệu đào tạo tiêu chuẩn hóa tay nghề cho kỹ thuật viên máy - gầm, nâng cao tỷ lệ sửa chữa đúng mã lỗi ngay từ lần đầu (First Time Right Rate đạt 95%).
  • Các đơn vị quản lý đội xe taxi / dịch vụ công nghệ: Thiết lập chu kỳ kiểm tra khe hở xupap định kỳ tại các mốc bảo dưỡng cấp lớn (40.000 km – 80.000 km), ngăn ngừa hiện tượng tụt hơi, lịm máy giữa hành trình.

Kế hoạch triển khai kỹ thuật tại xưởng

  1. Giai đoạn chuẩn bị (1 giờ): Tiếp nhận xe, đọc mã lỗi ECU, đo áp suất nén sơ bộ và kiểm tra tiếng gõ bằng ống nghe cơ khí.
  2. Giai đoạn tháo rã và đo kiểm (3 – 4 giờ): Tháo nắp máy, vệ sinh hóa chất tẩy muội cacbon, đo đạc kích thước hình học bằng panme và đồng hồ so.
  3. Giai đoạn phục hồi và lắp ráp (4 – 5 giờ): Mài rà nấm xupap, thay phớt dầu ống dẫn hướng, lựa chọn và lắp ráp đĩa đệm theo giải thuật.
  4. Giai đoạn nghiệm thu & Chạy rà (2 giờ): Cân lực siết nắp quy-lát theo đúng biểu đồ góc, đặt cam, nổ máy không tải kiểm tra rò rỉ và nghiệm thu áp suất nén.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Quy trình đo đạc khe hở nhiệt và độ cong trục cam vẫn phụ thuộc vào độ chính xác của dụng cụ cầm tay và kinh nghiệm thao tác căn lá của thợ.
  • Đề tài tập trung xử lý trên kết cấu động cơ xăng hút khí tự nhiên cơ bản, chưa mở rộng phân tích chuyên sâu cho các dòng động cơ có trang bị hệ thống nâng van biến thiên liên tục (CVVL) phức tạp hơn.

Hướng phát triển

  • Ứng dụng phần mềm tự động quét mã vạch và liên kết máy đo kỹ thuật số để xuất bảng tính toán đĩa đệm xupap theo thời gian thực.
  • Mở rộng xây dựng quy trình chẩn đoán không xâm lấn bằng cách phân tích sóng áp suất cổ hút (Intake Manifold Pressure Pulse Waveform) thông qua cảm biến áp suất kết nối máy hiện sóng Oscilloscope.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Ô tô: Nguồn tài liệu chuyên khảo chuyên sâu, cung cấp số liệu thực nghiệm chuẩn xác và phương pháp luận rõ ràng để phục vụ đồ án môn học và khóa luận tốt nghiệp.
  • Kỹ thuật viên & Thợ máy: Bộ cẩm nang hướng dẫn thao tác tháo lắp từng bước với đầy đủ thông số lực siết, thứ tự tháo bu lông và phương pháp đặt cam chống nhảy xích.
  • Chủ xe & Doanh nghiệp vận tải: Nắm rõ quy chuẩn kỹ thuật để giám sát chất lượng bảo dưỡng, giảm thiểu thời gian xe nằm xưởng (Downtime) và tối ưu hóa chi phí vận hành.
  • Giảng viên & Cơ sở đào tạo nghề: Bộ học liệu thực hành trực quan, chuẩn hóa bài giảng thực hành động cơ đốt trong theo định hướng bám sát thực tế doanh nghiệp.

Câu hỏi thường gặp

  1. Thông số lực siết nắp máy xe KIA Morning Si 2016 là bao nhiêu? Bu lông nắp quy-lát động cơ Kappa 1.25L là loại bu lông giãn nở đàn hồi dẻo (Torque-to-yield). Trình tự siết chuẩn: Bước 1 siết lực 30 Nm theo thứ tự đối xứng từ giữa ra ngoài; Bước 2 siết xoay góc thêm 90°; Bước 3 tiếp tục xoay góc thêm 90°.

  2. Dấu hiệu nhận biết cơ cấu phân phối khí cần bảo dưỡng ngay lập tức? Động cơ phát ra tiếng gõ kim loại lách cách đều đặn ở nắp dàn cò khi chạy không tải; xe bị yếu khi tăng tốc; áp suất nén các xy-lanh chênh lệch vượt quá 1,0 bar; mức tiêu hao nhiên liệu tăng bất thường trên 15%.

  3. Có thể dùng keo tạo gioăng thông thường thay cho gioăng nắp máy (Head Gasket) không? Tuyệt đối không. Gioăng nắp quy-lát là loại gioăng thép nhiều lớp (MLS - Multi-Layer Steel) chịu áp suất nén và nhiệt độ cực cao. Bắt buộc phải thay mới gioăng nắp máy chính hãng mỗi lần tháo dỡ nắp quy-lát.

  4. Tại sao phải chạy rà (Rodage) 1.500 km sau khi đại tu cơ cấu phối khí? Thời kỳ chạy rà giúp các bề mặt kim loại mới rà (mặt côn xupap - bệ đỡ, mặt cam - đĩa đệm con đội) mài trơn nhẵn bóng tự nhiên, loại bỏ các vi gờ kim loại. Sau 500 km và 1.500 km đầu tiên, bắt buộc thay dầu bôi trơn và lọc dầu để xả toàn bộ mạt kim loại.

  5. Chi phí thay thế đĩa đệm (Shim) so với việc mài đuôi xupap chênh lệch như thế nào? Đĩa đệm chính hãng có giá khoảng 40.000 – 70.000 VNĐ/chiếc (tổng chi phí cho 16 van khoảng 800.000 VNĐ). Việc thay đĩa đệm giữ nguyên lớp tôi cứng bề mặt của đuôi xupap, đảm bảo độ bền hoạt động trên 100.000 km, trong khi mài đuôi thủ công sẽ làm mất lớp thấm cacbon, khiến xupap nhanh chóng bị lún và hỏng trở lại sau 10.000 – 20.000 km.

Kết luận

Đề tài "Lập quy trình kiểm tra bảo dưỡng và sửa chữa cơ cấu phân phối khí xe KIA Morning bản Si đời 2016" đã giải quyết thành công bài toán thực tiễn trong ngành công nghệ kỹ thuật ô tô bằng việc chuẩn hóa các bước công nghệ từ chẩn đoán, tháo lắp, đo đạc hình học đến sửa chữa phục hồi cơ cấu phối khí DOHC. Việc áp dụng đúng các tiêu chuẩn dung sai cơ khí chính xác, công thức vi phân lựa chọn đĩa đệm và công cụ chuyên dùng SST không chỉ khôi phục hoàn toàn công suất và mức tiêu hao nhiên liệu định mức của động cơ Kappa 1.25L, mà còn kéo dài tuổi thọ cụm nắp máy thêm 100.000 km vận hành. Đây là tài liệu tham khảo kỹ thuật giá trị cao, kết hợp chặt chẽ giữa lý thuyết hàn lâm và kỹ năng thực hành ứng dụng, đóng góp thiết thực cho công tác đào tạo và sản xuất dịch vụ ô tô hiện nay.
