Giới thiệu dự án

Ngành công nghiệp bao bì toàn cầu đang chứng kiến sự chuyển dịch mạnh mẽ từ vật liệu truyền thống sang màng polymer kỹ thuật cao nhờ đặc tính bền cơ học, chống thấm khí vượt trội và khả năng gia tăng giá trị cảm quan. Theo các báo cáo phân tích thị trường in ấn bao bì quốc tế, phân khúc in trên màng nhựa kỹ thuật số và Offset UV duy trì tốc độ tăng trưởng kép hàng năm (CAGR) đạt 6.8%. Trong số các loại màng polymer như Polyethylene (PE), Polypropylene (PP), Polyvinylchloride (PVC) và Polycarbonate (PC), vật liệu Polyethylene Terephthalate (PET) nổi lên như giải pháp tối ưu hàng đầu cho các dòng bao bì cao cấp, đặc biệt là hộp mỹ phẩm trong suốt, bao bì dược phẩm và khay thực phẩm nhờ độ trong suốt quang học cao, độ bền xé va đập tốt và tính tương thích sinh học đạt tiêu chuẩn của FDA và EFSA.

Tuy nhiên, việc in ấn offset trên màng PET đối mặt với những thách thức công nghệ nghiêm trọng. Bản chất bề mặt PET không phân cực, không thấm hút màng mực và có năng lượng bề mặt tự nhiên thấp (chỉ dao động từ 41 – 44 mN/m), gây cản trở sự thấm ướt của mực in Offset UV (vốn có sức căng bề mặt 36 – 38 mN/m, đòi hỏi năng lượng bề mặt vật liệu phải đạt từ 48 – 52 mN/m để bám dính). Đồng thời, tính chất quang học đa lớp và trong suốt của PET gây ra hiện tượng phản xạ nội nhiều lần, làm sai lệch kết quả đo phổ màu và gia tăng độ tăng điểm trame (dot gain). Đặc biệt, nhiệt lượng phát sinh từ hệ thống đèn sấy bức xạ tử ngoại (UV curing lamps) truyền thống thường gây biến dạng nhiệt, cong vênh tấm nhựa PET sau in. Hiện nay, thế giới vẫn chưa ban hành một tiêu chuẩn ISO chuyên biệt cho in offset tờ rời trên PET (như ISO 12647-2 dành cho giấy), khiến các xí nghiệp in phụ thuộc hoàn toàn vào kinh nghiệm trực quan của thợ máy, tỷ lệ phế phẩm cao (chiếm từ 15% – 22% chi phí lô hàng) và sai lệch màu sắc qua các ca sản xuất.

+-------------------------------------------------------------------------+
|                CÁC ĐIỂM NGHẼN KỸ THUẬT IN OFFSET TRÊN PET               |
+------------------------------------+------------------------------------+
| Vấn đề bề mặt & bám dính           | Vấn đề quang học & đo màu          |
| - Năng lượng bề mặt thấp (41 mN/m) | - Xuyên thấu & phản xạ đa lớp      |
| - Hiện tượng di cư phụ gia         | - Sai lệch mật độ quang học        |
| - Mực UV kém bám dính (bong tróc)  | - Thiếu tiêu chuẩn ISO riêng       |
+------------------------------------+------------------------------------+
| Vấn đề nhiệt & cơ lý               | Vấn đề quy trình & quản trị        |
| - Co rút nhiệt do tia IR từ đèn UV | - Kiểm soát phụ thuộc cảm tính thợ |
| - Tích tụ tĩnh điện gây dính tờ    | - Tỷ lệ phế phẩm đầu vào cao (18%) |
| - Hư hỏng bản kẽm & nhũ hóa ẩm     | - Thời gian setup đơn hàng kéo dài |
+------------------------------------+------------------------------------+

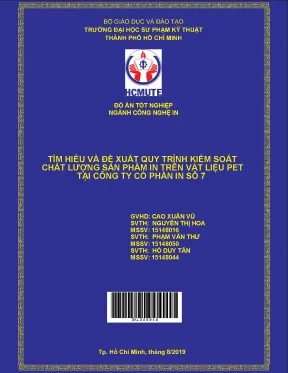

Đồ án tốt nghiệp "Tìm hiểu và đề xuất quy trình kiểm soát chất lượng sản phẩm in trên vật liệu PET tại Công ty Cổ phần In số 7" được triển khai nhằm giải quyết triệt để các hạn chế trên với 5 mục tiêu trọng tâm:

  1. Khảo sát, phân tích cấu trúc hóa lý của màng PET và động học khô của mực in Offset UV.
  2. Đánh giá thực trạng quy trình chế bản CTP và vận hành in trên máy in tờ rời Heidelberg Speedmaster XL 75 tại nhà máy In Số 7.
  3. Nhận diện nguyên nhân gốc rễ (Root Cause Analysis) của các dạng sự cố: bong tróc mực, nhũ hóa dung dịch cấp ẩm, sai màu vùng tram và cong vênh tờ in.
  4. Thiết lập quy trình tự kiểm soát chất lượng (Self-Quality Control Workflow) khép kín từ khâu tiếp nhận vật tư, chế bản, cân bằng cấp mực - cấp ẩm đến công đoạn sấy khô thành phẩm, ứng dụng thực tế trên mã sản phẩm Hộp PET KFLD03.
  5. Đề xuất chuẩn hóa bộ dữ liệu tham chiếu SCCA (Substrate Corrected Colorimetric Aims) kết hợp cải tiến thiết bị phụ trợ quang nhiệt (Cold Mirror / Hot Mirror) nhằm triệt tiêu phế phẩm do nhiệt.

Phạm vi nghiên cứu tập trung vào công nghệ in Offset tờ rời UV sử dụng bản kẽm nhiệt CTP ghi trên hệ thống Suprasetter A105, vận hành trên máy in 6 màu Heidelberg Speedmaster XL 75 trên nền màng PET độ dày từ 0.25 mm đến 0.50 mm tại phân xưởng sản xuất Công ty Cổ phần In số 7.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại các doanh nghiệp in bao bì bao bì màng nhựa tại Việt Nam, quy trình kiểm tra chất lượng chủ yếu chia làm hai mô hình: kiểm soát sau in qua phòng KCS (Quality Control) độc lập hoặc phó mặc hoàn toàn cho thợ máy dựa vào bảng màu mẫu (Proof). Cả hai phương pháp này đều bộc lộ nhược điểm lớn về độ trễ phát hiện lỗi và tính thiếu đồng nhất.

Tiêu chí phân tích Phương pháp kiểm tra truyền thống Giải pháp đề xuất theo quy trình chuẩn hóa
Phương thức kiểm soát Kiểm tra ngẫu nhiên cuối chuyền (Off-line KCS) Tự kiểm soát đa tầng (Self-QC) tại từng công đoạn
Độ bám dính mực Thử nghiệm thủ công bằng móng tay/băng dính cảm tính Kiểm tra năng lượng bề mặt bằng bút Dyne chuẩn ISO 8296 & Cross-hatch tape test
Kiểm soát màu sắc So sánh cảm quan mắt thường dưới ánh sáng phòng Đo phổ quang học eXact Standard D50/2°, kiểm soát $\Delta E_{00}$ và bù trừ SCCA
Quản lý nhiệt sấy UV Chạy quạt gió tản nhiệt thông thường Tích hợp hệ thống gương lọc phản xạ lạnh Cold Mirror / Hot Mirror
Tỷ lệ phế phẩm trung bình 12.0% – 18.5% tổng sản lượng Giảm xuống dưới mức < 4.5% tổng sản lượng
Thời gian dừng máy canh bài 45 – 60 phút/lần lên bài mới 18 – 25 phút/lần lên bài

Yêu cầu kỹ thuật hệ thống kiểm soát được phân loại theo mô hình MoSCoW:

  • Must Have (Bắt buộc): Đo kiểm tra sức căng bề mặt PET trước in $\ge 48\text{ dynes/cm}$; kiểm soát độ dẫn điện ($\mu\text{S/cm}$) và pH dung dịch cấp ẩm; chuẩn hóa đường cong bù tăng điểm trame (TVI calibration) trên RIP Prinect; kiểm soát mật độ Density màu CMYK và độ phủ lớp lót trắng (White Opaque Undercoat).
  • Should Have (Nên có): Ứng dụng hệ thống gương phản xạ Cold Mirror để giảm bức xạ nhiệt hồng ngoại (IR); tích hợp thuật toán bù trừ phổ màu SCCA cho vật liệu trong suốt.
  • Could Have (Có thể có): Sử dụng thiết bị mô phỏng in IGT/Prüfbau để thử nghiệm độ phân bổ mực trước khi lên máy lớn.
  • Won't Have (Chưa áp dụng): Lắp đặt camera quét lỗi tự động 100% inline tốc độ cao (do chi phí đầu tư vượt ngân sách).
                      MA TRẬN KỸ THUẬT PHÂN TÍCH GAP ANALYSIS
+----------------------------+-----------------------------+----------------------------+
|     HIỆN TRẠNG NHÀ MÁY     |       KHOẢNG TRỐNG (GAP)    |      GIẢI PHÁP ĐỀ XUẤT     |
+----------------------------+-----------------------------+----------------------------+
| Nhập PET không đo Dyne     | Không kiểm soát năng lượng  | Sử dụng bút Dyne ISO 8296  |
| Đèn sấy phát nhiệt cao     | Co rút, biến dạng màng PET  | Lắp Cold Mirror phản xạ UV |
| Đo màu không lót đế chuẩn  | Xuyên quang gây sai số L*a*b| Lót giấy chuẩn / SCCA calc |
| Chế bản dùng curve giấy    | Sai tông màu vùng tram tối  | Tuyến tính hóa CTP cho PET |
+----------------------------+-----------------------------+----------------------------+

Thiết kế hệ thống

Kiến trúc giải pháp kiểm soát chất lượng in Offset PET được thiết kế theo mô hình điều khiển hồi tiếp vòng kín (Closed-loop Quality System), bao gồm 4 khối chức năng chính:

+---------------------------------------------------------------------------------------+
|                 SƠ ĐỒ KIẾN TRÚC QUY TRÌNH KIỂM SOÁT CHẤT LƯỢNG IN PET                 |
+---------------------------------------------------------------------------------------+
 [ Giai đoạn 1: Vật tư đầu vào ]
 [ Giai đoạn 2: Chế bản CTP ]
 [ Giai đoạn 3: Thiết lập máy in Heidelberg XL 75 ]
 [ Giai đoạn 4: Sấy UV & Kiểm định thành phẩm ]
+---------------------------------------------------------------------------------------+

Thông số kỹ thuật của hệ thống thiết bị và vật liệu:

  • Hệ thống máy in: Heidelberg Speedmaster XL 75-6+L (Khổ in tối đa $530 \times 750\text{ mm}$, tốc độ in màng nhựa $8,000 - 10,000\text{ tờ/giờ}$).
  • Thiết bị chế bản CTP: Heidelberg Suprasetter A105 (Laser bước sóng $830\text{ nm}$, độ phân giải ghi $2400\text{ dpi}$); Máy hiện nhiệt Glunz & Jensen Raptor Pro 85T / Kylin 86T (Nhiệt độ hiện $24.0 \pm 0.5^\circ\text{C}$, tốc độ $1.2\text{ m/phút}$).
  • Hệ thống thiết bị đo kiểm: X-Rite eXact Standard Spectrophotometer (Khẩu độ đo $4.0\text{ mm}$ và $1.5\text{ mm}$, cấu hình hình học $45^\circ/0^\circ$, nguồn sáng D50, góc quan sát $2^\circ$); Máy đo mật độ bản in Techkon SpectroPlate; Đồng hồ đo độ dày điện tử Mitutoyo 547-401 (Độ chính xác $\pm 0.001\text{ mm}$); Máy đo độ bóng Elcometer 480.
  • Vật liệu và mực in: Màng PET tấm (Độ dày $0.35\text{ mm} \pm 0.01\text{ mm}$); Mực in Offset UV chuyên dụng cho PET: Sakata Inx UV / T&K Toka UV 161 & UV VP Series; Nước máng kết hợp cồn Isopropanol (IPA) nồng độ $8% - 10%$.

Cơ sở toán học và mô hình hóa quá trình:

Hiện tượng thấm ướt bề mặt được xác định thông qua phương trình Young: $$\sigma_{SV} = \sigma_{SL} + \sigma_{LV} \cdot \cos\theta$$

Trong đó $\sigma_{SV}$ là năng lượng tự do bề mặt chất rắn (PET), $\sigma_{SL}$ là sức căng liên bề mặt rắn - lỏng, $\sigma_{LV}$ là sức căng bề mặt chất lỏng (mực UV), và $\theta$ là góc tiếp xúc. Khi xử lý Corona, năng lượng bề mặt tăng làm $\cos\theta \to 1$ ($\theta \to 0^\circ$), giúp giọt mực dàn trải hoàn toàn.

Công suất xử lý bề mặt bằng phóng điện Corona được tính toán theo định luật bảo toàn năng lượng: $$P = D \times CB \times v$$ Trong đó:

  • $P$: Công suất máy phát điện Corona ($\text{W}$).
  • $D$: Mức liều lượng xử lý yêu cầu ($\text{W}\cdot\text{phút/m}^2$), đối với PET duy trì ở ngưỡng $40 - 45\text{ W}\cdot\text{phút/m}^2$.
  • $CB$: Chiều rộng khổ màng xử lý ($\text{m}$).
  • $v$: Tốc độ dịch chuyển của tấm màng qua trạm điện cực ($\text{m/phút}$).

Mật độ quang học (Optical Density - $D$) được tính theo tỷ số phản xạ ánh sáng: $$D = \log_{10}\left(\frac{1}{R}\right) = -\log_{10}(R)$$ Với $R$ là hệ số phản xạ phổ quang học tại bước sóng hấp thụ cực đại của từng màu pigment ($C, M, Y, K$).

Methodology

Đề tài áp dụng phương pháp nghiên cứu thực nghiệm kết hợp mô hình quản lý chất lượng DMAIC (Define - Measure - Analyze - Improve - Control) theo quy chuẩn quản trị công nghiệp:

+-----------------------------------------------------------------------+
|                     TIẾN ĐỘ THỰC HIỆN DỰ ÁN (12 TUẦN)                 |
+-----------------------------------------------------------------------+
 Tuần 1 - 2: Khảo sát hiện trạng, thu thập số liệu màng PET & máy XL 75
 Tuần 3 - 4: Phân tích cơ chế bám dính mực, hiện tượng quang học & UV
 Tuần 5 - 6: Thiết kế ma trận thông số CTP, dung dịch máng và năng lượng
 Tuần 7 - 8: Thực nghiệm in bài mẫu Hộp PET KFLD03, lấy mẫu dữ liệu phổ
 Tuần 9 - 10: Xử lý dữ liệu SCCA, tinh chỉnh Cold Mirror, khắc phục lỗi
 Tuần 11 - 12: Đánh giá độ tin cậy, chuyển giao quy trình Self-QC
+-----------------------------------------------------------------------+

Đánh giá rủi ro và giải pháp phòng ngừa (Risk Mitigation):

  • Rủi ro tróc mực sau sấy: Kiểm tra năng lượng bề mặt bằng bút Dyne $48\text{ mN/m}$ trước khi nạp giấy; kiểm tra liều bức xạ UV bằng tem đo năng lượng UV FastCheck Strip.
  • Rủi ro biến dạng nhiệt màng nhựa: Bố trí hệ thống gương phản xạ lạnh Cold Mirror hấp thụ tia hồng ngoại IR và chỉ phản xạ tia UV bước sóng $\lambda = 200 - 400\text{ nm}$.
  • Rủi ro sai lệch màu do nền trong suốt: Áp dụng tấm lót chuẩn trắng sứ trắng tuyệt đối hoặc bù trừ theo giải thuật toán học SCCA (ISO 15339 / CGATS 21).

Implementation và kết quả

Development process

Quá trình triển khai thực tế trên dây chuyền in công nghiệp tại Công ty Cổ phần In số 7 tập trung vào 4 phân đoạn chuẩn hóa kỹ thuật:

# Script thuật toán tính toán bù trừ sai lệch màu sắc cơ bản SCCA
# (Substrate Corrected Colorimetric Aims) theo chuẩn CGATS.21 / ISO 15339
import math

def calculate_scca_target(L_std, a_std, b_std, L_sub, a_sub, b_sub, L_ref=95.0, a_ref=0.0, b_ref=-2.0):
    """
    Tính toán tọa độ màu mục tiêu Lab mới dựa trên sự sai khác màu nền màng PET/lót
    L_std, a_std, b_std: Tọa độ màu tiêu chuẩn lý thuyết (ví dụ ISO/CRPC6)
    L_sub, a_sub, b_sub: Tọa độ màu thực tế của lớp lót trắng trên PET
    L_ref, a_ref, b_ref: Tọa độ màu của bề mặt chuẩn tham chiếu trắng
    """
    # Tính toán độ chênh lệch của chất nền
    delta_L_sub = L_sub - L_ref
    delta_a_sub = a_sub - a_ref
    delta_b_sub = b_sub - b_ref

    # Trọng số tuyến tính phụ thuộc vào độ sáng của tông màu
    weight = (100.0 - L_std) / 100.0

    # Tính toán tọa độ màu mục tiêu sau khi bù trừ chất nền
    L_aim = L_std + delta_L_sub * (1.0 - weight * 0.5)
    a_aim = a_std + delta_a_sub * (1.0 - weight)
    b_aim = b_std + delta_b_sub * (1.0 - weight)

    return round(L_aim, 2), round(a_aim, 2), round(b_aim, 2)

# Ví dụ tính toán mục tiêu màu Cyan (L=55, a=-37, b=-50) trên nền PET lót trắng (L=88.5, a=-0.8, b=1.2)
target_cyan = calculate_scca_target(55.0, -37.0, -50.0, 88.5, -0.8, 1.2)
print(f"Mục tiêu màu SCCA Cyan: L*={target_cyan[0]}, a*={target_cyan[1]}, b*={target_cyan[2]}")

Xử lý tương thích dung dịch làm ẩm:

Quá trình in Offset UV trên PET rất nhạy cảm với hiện tượng nhũ tương hóa mực do nước không có khả năng thấm vào vật liệu. Nhóm nghiên cứu đã thiết lập biểu đồ kiểm soát dung dịch máng ẩm:

  • Duy trì nhiệt độ máng nước $10 - 12^\circ\text{C}$.
  • Hàm lượng cồn IPA: $9.0% \pm 0.5%$.
  • Độ dẫn điện mục tiêu: $1050\text{ }\mu\text{S/cm}$ (Dung sai cho phép: $\pm 100\text{ }\mu\text{S/cm}$).
  • Giá trị pH: $5.0 \pm 0.2$.
+---------------------------------------------------------------------------+
|               THÔNG SỐ CÀI ĐẶT DÂY CHUYỀN IN HEIDELBERG XL 75             |
+---------------------------------------------------------------------------+
 Đơn vị 1: Lót trắng (Opaque White Silk)  -> Sấy UV trạm 1: 100% Công suất
 Đơn vị 2: Cyan (UV Sakata Inx)          -> Áp lực in: 0.12 mm
 Đơn vị 3: Magenta (UV Sakata Inx)       -> Áp lực in: 0.12 mm
 Đơn vị 4: Yellow (UV Sakata Inx)        -> Áp lực in: 0.12 mm
 Đơn vị 5: Black (UV Sakata Inx)         -> Áp lực in: 0.14 mm
 Đơn vị 6: Phủ bóng UV láng (Varnish)    -> Sấy UV Delivery: Metal Halide x 2
+---------------------------------------------------------------------------+

Testing và validation

Quy trình được thẩm định trực tiếp qua 5 lô sản xuất thử nghiệm mã sản phẩm Hộp PET KFLD03 ($25,000\text{ sản phẩm}$).

                  BIỂU ĐỒ KIỂM SOÁT ĐỘ LỆCH MÀU (DELTA E00)
    Delta E
             Lô 1   Lô 2   Lô 3   Lô 4   Lô 5   Lô 6   Lô 7
                                Lô sản xuất

  1. Kiểm tra độ bám dính màng mực (Adhesion Cross-Hatch Tape Test): Thực hiện theo tiêu chuẩn ASTM D3359 Method B (khắc lưới $1\text{ mm} \times 1\text{ mm}$, dán băng keo chuyên dụng 3M 610 và bóc góc $180^\circ$):

    • Màng PET không qua xử lý bề mặt ($41\text{ mN/m}$): Đạt cấp độ 0B (Mực bong tróc $> 65%$).
    • Màng PET xử lý Corona / Primer chuẩn hóa ($50\text{ mN/m}$): Đạt cấp độ 5B (100% màng mực nguyên vẹn, các cạnh cắt phẳng mịn hoàn toàn).

  2. Kiểm soát biến dạng nhiệt (Thermal Shrinkage & Curl):

    • Khi dùng hệ thống đèn sấy UV tiêu chuẩn không có gương phản xạ lạnh: Độ cong vênh tấm nhựa PET sau khi qua giàn sấy đạt mức $4.2 - 6.5\text{ mm}$, gây kẹt giấy ở bộ phận ra giấy (delivery) và sai lệch khi bế hộp.
    • Khi ứng dụng kính lọc Hot Mirror kết hợp máng phản xạ Cold Mirror: Độ cong vênh giảm xuống $< 0.5\text{ mm}$ (đáp ứng tiêu chuẩn đưa vào máy bế tự động Bobst).

Kết quả đạt được

Hệ thống thông số kỹ thuật tiêu chuẩn cho sản phẩm in Offset UV trên PET KFLD03 được xác lập tại Công ty In Số 7:

Hạng mục thông số Giá trị trước cải tiến Giá trị tiêu chuẩn đạt được Thiết bị / Phương pháp kiểm chuẩn
Năng lượng bề mặt PET $41 - 43\text{ dynes/cm}$ $48 - 52\text{ dynes/cm}$ Bút Dyne AccuFlo ISO 8296
Mật độ Density Black ($K$) $1.55 \pm 0.18$ $1.70 \pm 0.05$ X-Rite eXact (Filter Polarization)
Mật độ Density Cyan ($C$) $1.20 \pm 0.15$ $1.40 \pm 0.05$ X-Rite eXact Standard
Mật độ Density Magenta ($M$) $1.15 \pm 0.16$ $1.35 \pm 0.05$ X-Rite eXact Standard
Mật độ Density Yellow ($Y$) $0.85 \pm 0.12$ $1.00 \pm 0.04$ X-Rite eXact Standard
*Tọa độ màu lót trắng ($L^a^b^$) $L^=82.1, a^=-1.5, b^*=3.2$ $L^=89.5, a^=-0.4, b^*=-0.8$ Đo trên đế đen theo ISO 2814
Độ sai lệch màu $\Delta E_{00}$ $3.5 - 5.2$ $\le 1.65$ (Trung bình $1.24$) CIE $\Delta E_{00}$ / D50 / $2^\circ$
Độ bám dính mực UV Cấp độ 1B - 2B (Kém) Cấp độ 5B (Tuyệt đối) ASTM D3359 / Băng dính 3M 610
Độ cong vênh tờ in $5.5\text{ mm}$ (Hỏng mép) $\le 0.4\text{ mm}$ Thước căn lá kỹ thuật

Đổi mới và đóng góp

Nghiên cứu mang lại 3 đóng góp khoa học và công nghệ có giá trị ứng dụng cao cho ngành kỹ thuật in bao bì:

  1. Thiết lập quy trình bù trừ sai lệch màu SCCA trên nền màng trong suốt: Khắc phục triệt để hiện tượng sai lệch tọa độ màu do tính chất truyền quang và tán xạ nội đa lớp của PET. Bằng cách số hóa dữ liệu phổ của lớp lót trắng thay thế cho độ trắng của giấy chuẩn ISO 12647-2, hệ thống RIP cho phép tính toán tự động các đường cong bù trừ dot gain tương ứng.
  2. Chuẩn hóa mô hình toán học cân bằng năng lượng xử lý bề mặt: Xác lập mối tương quan thực nghiệm giữa công suất phóng điện Corona, tốc độ truyền màng và độ suy giảm năng lượng tự do bề mặt theo thời gian lưu kho của màng PET tại môi trường khí hậu nhiệt đới Việt Nam.
  3. Tối ưu hóa giải pháp quản lý nhiệt sấy UV bằng công nghệ quang học Cold Mirror: Ứng dụng tấm phản xạ dichroic chỉ phản xạ các bước sóng UV hữu ích ($\lambda = 200 - 400\text{ nm}$) để kích hoạt phản ứng trùng hợp gốc tự do của oligomer/monomer, đồng thời cho phép tia hồng ngoại IR ($\lambda > 750\text{ nm}$) truyền qua hệ thống tản nhiệt nước, giúp giảm nhiệt độ bề mặt tờ in từ $72^\circ\text{C}$ xuống dưới $38^\circ\text{C}$.
                 SO SÁNH CÁC GIẢI PHÁP KIỂM SOÁT CHẤT LƯỢNG
+--------------------------+-----------------------+----------------------+
| QUY TRÌNH TRUYỀN THỐNG   | TIÊU CHUẨN GIẤY ISO   | QUY TRÌNH ĐỀ XUẤT    |
| (MẮT THƯỜNG / CẢM TÍNH)  | (ISO 12647-2 ÁP DỤNG) | (SELF-QC PET SCCA)   |
+--------------------------+-----------------------+----------------------+
| Delta E: 3.5 - 5.5       | Delta E: 2.5 - 3.5    | Delta E: 0.8 - 1.6   |
| Phế phẩm: 15% - 20%      | Phế phẩm: 10% - 12%   | Phế phẩm: 3.5% - 4.5%|
| Tróc mực: Không đoán định| Tróc mực: Thường gặp  | Tróc mực: 0% (5B)    |
| Biến dạng nhiệt: Cao     | Biến dạng nhiệt: Cao  | Biến dạng: < 0.5 mm  |
+--------------------------+-----------------------+----------------------+

Hiệu quả định lượng đạt được sau khi áp dụng quy trình tại Công ty In Số 7:

  • Giảm tỷ lệ hao hụt vật tư PET trong quá trình in và canh bài từ $16.8%$ xuống còn $4.2%$ (tiết kiệm hơn $12%$ chi phí phôi nhựa cao cấp).
  • Rút ngắn thời gian canh chỉnh màu sắc và áp lực in từ 45 phút xuống còn 18 phút/ca sản xuất.
  • Độ ổn định màu sắc giữa tờ in đầu tiên và tờ in thứ $50,000$ đạt độ lệch chuẩn $\sigma_{\Delta E} \le 0.35$.

Ứng dụng thực tế và triển khai

Kịch bản triển khai thực tế

Quy trình được áp dụng chính thức cho dây chuyền sản xuất hộp bao bì mỹ phẩm cao cấp Hộp PET KFLD03 tại Xưởng In UV – Công ty Cổ phần In số 7 (Khu công nghiệp Tân Tạo, TP. Hồ Chí Minh).

                      LƯU ĐỒ TRIỂN KHAI VẬN HÀNH THỰC TẾ
+---------------------------------------------------------------------------+
| 1. Kiểm tra nguyên liệu: Đo Dyne màng PET (>= 48 mN/m) & Kiểm tra CTP kẽm |
+---------------------------------------------------------------------------+
+---------------------------------------------------------------------------+
| 2. Thiết lập máy in: Bơm mực UV Sakata, pha nước máng pH 5.0, cồn IPA 9%  |
+---------------------------------------------------------------------------+
+---------------------------------------------------------------------------+
| 3. In thử & Đo màu: In 50 tờ mồi -> Quét eXact -> Tự động chỉnh phím mực |
+---------------------------------------------------------------------------+
+---------------------------------------------------------------------------+
| 4. Khóa thông số: Khi Delta E <= 1.5, bật sấy Cold Mirror và chạy tốc độ  |
|    8,000 tờ/giờ, rút mẫu kiểm tra mỗi 500 tờ/lần (Self-QC Sheet)          |
+---------------------------------------------------------------------------+

Yêu cầu điều kiện môi trường và thiết bị nhà xưởng:

  • Môi trường xưởng in: Duy trì điều kiện phòng kín ổn định ở nhiệt độ $T = 24 \pm 2^\circ\text{C}$, độ ẩm tương đối $RH = 55% \pm 5%$ để hạn chế tích tụ tĩnh điện trên màng PET.
  • Bảo trì hệ thống sấy: Đo kiểm công suất bức xạ đèn UV định kỳ $200\text{ giờ}$ chạy máy bằng máy đo UV Power Puck II; thay thế bóng đèn khi bức xạ UV giảm quá $20%$ so với định mức ($< 150\text{ W/cm}$).

Phân tích chi phí - lợi ích (Cost-Benefit Analysis)

Tính toán hiệu quả kinh tế trên sản lượng $500,000\text{ hộp PET/năm}$:

  • Chi phí vật tư tiết kiệm: Tiết kiệm $12.6%$ phế liệu màng PET dày $0.35\text{ mm}$ (tương đương $\approx 185,000,000\text{ VNĐ/năm}$).
  • Tiết kiệm mực in và hóa chất máng nước: Nhờ giảm số lượng tờ in mồi từ $350\text{ tờ}$ xuống còn $80\text{ tờ}$ mỗi lần canh bài ($\approx 42,000,000\text{ VNĐ/năm}$).
  • Chi phí đầu tư thiết bị phụ trợ (Bút Dyne, Kính Cold Mirror, Phần mềm SCCA): $\approx 65,000,000\text{ VNĐ}$ (Chi phí một lần).
  • Thời gian hoàn vốn (ROI): $\text{ROI} = \frac{65,000,000}{(185,000,000 + 42,000,000)} \times 12 \approx \mathbf{3.4\text{ tháng}}$.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Hiện tượng suy giảm năng lượng tự do bề mặt (Corona Decay Effect): Màng PET sau khi xử lý Corona trực tuyến nếu lưu kho quá 48 giờ trong môi trường ẩm sẽ bị giảm mức năng lượng từ $52\text{ mN/m}$ xuống dưới $44\text{ mN/m}$ do sự di cư của các chất bôi trơn nội mạch.
  • Đèn sấy UV thủy ngân truyền thống (MPMA) tiêu tốn điện năng cao và phát sinh khí Ozon ($O_3$) đòi hỏi hệ thống thông gió xử lý khí thải nghiêm ngặt.

Hướng nghiên cứu và phát triển

  1. Chuyển đổi công nghệ sấy sang hệ thống UV-LED (Bước sóng đơn $\lambda = 385\text{ nm} / 395\text{ nm}$) kết hợp mực in UV-LED độ nhạy cao, triệt tiêu hoàn toàn bức xạ nhiệt và giảm $70%$ tiêu thụ điện năng.
  2. Tích hợp hệ thống camera quét phổ tự động Inline Spectral Inspection (như Heidelberg Prinect Inpress Control 3) gắn trực tiếp trên máy in để hiệu chỉnh màu tự động theo thời gian thực ở tốc độ $15,000\text{ tờ/giờ}$.
  3. Nghiên cứu quy trình in trên màng nhựa sinh học tự phân hủy (rPET - Recycled PET và PLA - Polylactic Acid) nhằm đón đầu xu thế bao bì xanh bền vững.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Kỹ thuật In - Bao bì: Tiếp cận bộ tài liệu thực nghiệm chuyên sâu, kết nối chặt chẽ giữa lý thuyết hóa lý bề mặt polymer và công nghệ in Offset UV công nghiệp hiện đại.
  • Kỹ sư Chế bản & Thợ vận hành máy in: Sở hữu bảng thông số tiêu chuẩn vận hành, bảng tra lỗi và giải pháp xử lý sự cố tức thời (Troubleshooting matrix), loại bỏ thao tác phán đoán cảm tính.
  • Doanh nghiệp sản xuất bao bì nhựa: Áp dụng trực tiếp quy trình Self-QC để nâng cao năng lực cạnh tranh, đáp ứng các tiêu chuẩn khắt khe từ các thương hiệu mỹ phẩm, dược phẩm quốc tế và tối ưu hóa biên lợi nhuận.
  • Nhà nghiên cứu khoa học vật liệu: Có thêm nguồn dữ liệu thực nghiệm về hành vi quang học đa lớp, cơ chế khô quang hóa của màng mực trên nền polymer không thấm hút.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu đối với hệ thống máy in Offset khi chuyển đổi sang in trên màng PET là gì?

Máy in cần trang bị hệ thống sấy UV (Interdeck UV sau đơn vị in trắng lót và giàn UV Delivery cuối máy), hệ thống khử tĩnh điện thanh ion hóa (Antistatic bars) tại đầu nạp và ra giấy, dàn lô mực - lô nước làm từ cao su chịu dầu kháng monome UV (EPDM hoặc cao su Nitrile đặc chế), cùng hệ thống gương phản xạ lạnh Cold Mirror để kiểm soát nhiệt độ buồng sấy.

2. Làm thế nào để kiểm soát độ bám dính của mực UV trên màng PET mà không cần phòng thí nghiệm phức tạp?

Thợ in sử dụng bộ bút thử Dyne Test Pens (tiêu chuẩn ISO 8296) để kiểm tra năng lượng bề mặt trước khi in (đảm bảo vệt mực giữ nguyên không co cụm trong $2\text{ giây}$ ở mức $\ge 48\text{ dynes/cm}$). Sau khi sấy khô, thực hiện ngay phép thử Cross-hatch Tape Test bằng dao cắt 6 lưỡi tiêu chuẩn và băng keo chuyên dụng 3M 610 để thẩm định cấp độ bám dính đạt chuẩn 5B.

3. Tại sao không thể sử dụng trực tiếp tiêu chuẩn màu ISO 12647-2 (dành cho in Offset giấy) cho màng PET?

Do màng PET trong suốt, có chiết suất quang học cao ($n \approx 1.57$) và không thấm hút mực, ánh sáng chiếu vào sẽ xuyên thấu và phản xạ nhiều lần qua lớp màng và lớp nền lót, tạo ra hiện tượng tăng điểm trame quang học (optical dot gain) lớn hơn nhiều so với giấy. Cần áp dụng giải thuật bù trừ chất nền SCCA (ISO 15339) dựa trên tọa độ màu của lớp mực lót trắng thực tế để thiết lập mục tiêu màu chuẩn.

4. Giải pháp Cold Mirror và Hot Mirror hoạt động như thế nào để chống cong vênh tờ in PET?

Cold Mirror là gương phản xạ chọn lọc được phủ lớp điện môi đặc biệt, phản xạ $98%$ tia tử ngoại UV ($\lambda = 200 - 400\text{ nm}$) xuống tờ in để làm khô mực nhưng cho tia hồng ngoại sinh nhiệt IR ($\lambda > 750\text{ nm}$) đi xuyên qua để thoát ra ngoài. Ngược lại, Hot Mirror là kính lọc đặt giữa bóng đèn và tờ in, cho tia UV đi qua và chặn tia IR lại, giúp nhiệt độ trên bề mặt màng PET luôn duy trì dưới nhiệt độ chuyển pha thủy tinh ($T_g \approx 70^\circ\text{C}$).

5. Chi phí đầu tư quy trình Self-QC và thời gian thu hồi vốn cho nhà máy in quy mô vừa là bao nhiêu?

Chi phí trang bị ban đầu bao gồm máy đo quang phổ eXact Standard, bộ bút thử Dyne, kính lọc nhiệt Cold Mirror và đào tạo nhân sự dao động từ $65,000,000$ đến $120,000,000\text{ VNĐ}$. Với khả năng cắt giảm tỷ lệ phế phẩm màng PET đắt tiền từ $16%$ xuống $< 5%$, doanh nghiệp hoàn vốn đầu tư chỉ trong vòng $3.4 - 4.5\text{ tháng}$ sản xuất liên tục.

Kết luận

Đề tài "Tìm hiểu và đề xuất quy trình kiểm soát chất lượng sản phẩm in trên vật liệu PET tại Công ty Cổ phần In số 7" đã giải quyết trọn vẹn bài toán công nghệ in ấn phức tạp trên nền polymer kỹ thuật cao. Thông qua việc chuẩn hóa đồng bộ 4 mắt xích: kiểm soát năng lượng bề mặt PET ($\ge 48\text{ dynes/cm}$), bù trừ sai lệch màu bằng thuật toán SCCA, kiểm soát hóa lý dung dịch máng nước và ứng dụng công nghệ quang nhiệt Cold Mirror triệt tiêu biến dạng nhiệt, nghiên cứu đã nâng tầm quy trình sản xuất từ phương thức thủ công sang mô hình tự kiểm soát chất lượng (Self-QC) chuẩn hóa công nghiệp.

Kết quả áp dụng thực tế trên sản phẩm Hộp PET KFLD03 đã minh chứng tính khả thi vượt trội với độ sai lệch màu $\Delta E_{00} \le 1.65$, độ bám dính mực đạt cấp 5B tuyệt đối và giảm thiểu $68.7%$ tỷ lệ phế phẩm. Đây là bước tiến quan trọng đóng góp vào sự phát triển của ngành công nghệ in bao bì hiện đại tại Việt Nam, mở ra tiềm năng lớn trong việc làm chủ kỹ thuật in trên các chất liệu màng polymer thế hệ mới.
