Thực Hành Quá Trình Sấy và Thiết Bị Trong Công Nghệ Thực Phẩm

Khám phá quy trình thiết bị trong thực hành, từ lý thuyết đến ứng dụng thực tế, giúp nâng cao hiệu quả công việc và kỹ năng chuyên môn.

• Tác giả: Trịnh Thị Thúy Diễm
• Người hướng dẫn: GVHD: Võ Văn Sim
• Trường học: Trường Đại Học Công Nghiệp Thực Phẩm
• Chuyên ngành: Công Nghệ Thực Phẩm
• Đề tài: Quá Trình Sấy và Thiết Bị Trong Công Nghệ Thực Phẩm
• Loại tài liệu: Bài Báo Cáo Thực Hành
• Năm xuất bản: 2020
• Địa điểm: Tp. HCM

Mục lục chi tiết

• 1. Lọc khung bản. Chưng cất
• 2. BÀI 1: THÍ NGHIỆM SẤY ĐỐI LƯU
• 2.1. CƠ SỞ LÝ THUYẾT
• 2.1.1. Tĩnh lực học quá trình sấy
• 2.1.2. Các thông số hỗn hợp không khí ẩm
• 2.1.2.1. Nhiệt độ
• 2.1.3. Áp suất
• 2.1.4. Nhiệt lượng H
• 2.1.5. Giản đồ không khí ẩm (giản đồ Ramzdim)
• 2.1.6. Hòa trộn hai hỗn hợp không khí ẩm
• 2.1.7. Cân bằng vật chất trong thiết bị sấy
• 2.1.8. Cân bằng năng lượng
• 2.1.9. Các phương thức sấy
• 2.1.10. Động học quá trình sấy
• 2.1.11. Giản đồ sấy
• 2.1.12. Thiết bị sấy
• 2.1.13. Các bước tiến hành thí nghiệm
• 2.2. ĐỒ HOẠT ĐỘNG CỦA SẤY ĐỐI LƯU
• 2.3. Tính theo lý thuyết
• 2.4. Nhận xét đồ thị
• 2.5. Kết quả thí nghiệm
• 3. Bài 2: TRUYỀN NHIỆT
• 3.1. Các thông số cơ bản
• 3.2. Các khái niệm
• 3.2.1. Truyền nhiệt
• 3.2.2. Chiều quá trình
• 3.2.3. Chất tải nhiệt
• 3.2.4. Truyền nhiệt trực tiếp
• 3.2.5. Truyền nhiệt gián tiếp
• 3.2.6. Truyền nhiệt ổn định
• 3.2.7. Truyền nhiệt không ổn định
• 3.2.8. Trường nhiệt
• 3.2.9. Nhiệt trường ổn định
• 3.2.10. Nhiệt trường không ổn định
• 3.2.11. Mặt đẳng nhiệt
• 3.3. Các quá trình truyền nhiệt
• 3.3.1. Dẫn nhiệt
• 3.3.1.1. Dẫn nhiệt của dòng nhiệt ổn định qua tường phẳng
• 3.3.1.2. Dẫn nhiệt ổn định qua ống
• 3.3.2. Đối lưu nhiệt
• 3.3.3. Các chuẩn số
• 3.3.4. Các phương trình thực nghiệm cho các loại lưu chất chuyển động

Tóm tắt

I. Tổng Quan Về Quá Trình Sấy Trong Công Nghệ Thực Phẩm

Quá trình sấy là một trong những công đoạn quan trọng trong công nghệ thực phẩm. Mục đích chính của quá trình này là loại bỏ độ ẩm thừa trong sản phẩm, từ đó nâng cao độ bền và bảo quản thực phẩm tốt hơn. Sấy không chỉ giúp giảm khối lượng sản phẩm mà còn cải thiện chất lượng và hương vị. Các phương pháp sấy hiện nay rất đa dạng, từ sấy tự nhiên đến sấy bằng thiết bị hiện đại.

1.1. Định Nghĩa và Nguyên Lý Của Quá Trình Sấy

Quá trình sấy là quá trình làm bốc hơi nước ra khỏi vật liệu bằng nhiệt. Nhiệt được cung cấp cho vật liệu thông qua dẫn nhiệt, đối lưu nhiệt và bức xạ nhiệt. Mục tiêu chính là giảm độ ẩm, từ đó tăng cường độ bền cho sản phẩm.

1.2. Các Yếu Tố Ảnh Hưởng Đến Quá Trình Sấy

Nhiệt độ, độ ẩm, và áp suất là những yếu tố quan trọng ảnh hưởng đến hiệu quả của quá trình sấy. Đặc biệt, độ ẩm tương đối của không khí và nhiệt độ bầu khô có vai trò quyết định trong việc xác định tốc độ sấy.

II. Thách Thức Trong Quá Trình Sấy Thực Phẩm

Mặc dù quá trình sấy mang lại nhiều lợi ích, nhưng cũng tồn tại nhiều thách thức. Việc kiểm soát độ ẩm và nhiệt độ trong quá trình sấy là rất quan trọng để đảm bảo chất lượng sản phẩm. Nếu không được kiểm soát tốt, sản phẩm có thể bị hư hỏng hoặc mất đi giá trị dinh dưỡng.

2.1. Vấn Đề Độ Ẩm Trong Sấy Thực Phẩm

Độ ẩm quá cao có thể dẫn đến sự phát triển của vi khuẩn và nấm mốc, làm giảm chất lượng thực phẩm. Ngược lại, độ ẩm quá thấp có thể làm cho sản phẩm trở nên khô cứng và mất đi hương vị.

2.2. Ảnh Hưởng Của Nhiệt Độ Đến Chất Lượng Sản Phẩm

Nhiệt độ quá cao có thể làm biến đổi cấu trúc và hương vị của thực phẩm. Do đó, việc lựa chọn nhiệt độ sấy phù hợp là rất quan trọng để bảo toàn chất lượng sản phẩm.

III. Phương Pháp Sấy Hiệu Quả Trong Công Nghệ Thực Phẩm

Có nhiều phương pháp sấy khác nhau được áp dụng trong công nghệ thực phẩm. Mỗi phương pháp có những ưu điểm và nhược điểm riêng, phù hợp với từng loại sản phẩm và yêu cầu cụ thể.

3.1. Sấy Đối Lưu Phương Pháp Thông Dụng

Sấy đối lưu là phương pháp phổ biến nhất, sử dụng không khí nóng để làm bay hơi nước. Phương pháp này có thể điều chỉnh nhiệt độ và độ ẩm, giúp tối ưu hóa quá trình sấy.

3.2. Sấy Bằng Năng Lượng Mặt Trời Giải Pháp Bền Vững

Sấy bằng năng lượng mặt trời là một phương pháp thân thiện với môi trường, sử dụng năng lượng tự nhiên để làm khô thực phẩm. Phương pháp này giúp tiết kiệm năng lượng và giảm chi phí sản xuất.

3.3. Sấy Chân Không Công Nghệ Hiện Đại

Sấy chân không là phương pháp tiên tiến, giúp giảm nhiệt độ sấy và bảo toàn chất lượng sản phẩm. Phương pháp này đặc biệt hiệu quả cho các sản phẩm nhạy cảm với nhiệt độ.

IV. Ứng Dụng Thực Tiễn Của Quá Trình Sấy Trong Ngành Thực Phẩm

Quá trình sấy được ứng dụng rộng rãi trong ngành thực phẩm, từ trái cây, rau củ đến thịt và hải sản. Việc sấy giúp kéo dài thời gian bảo quản và giữ nguyên giá trị dinh dưỡng của thực phẩm.

4.1. Sấy Trái Cây Giải Pháp Bảo Quản Hiệu Quả

Sấy trái cây giúp giữ lại hương vị và chất dinh dưỡng, đồng thời giảm khối lượng và chi phí vận chuyển. Các sản phẩm như nho khô, táo sấy được ưa chuộng trên thị trường.

4.2. Sấy Thịt Bảo Quản Dài Hạn

Sấy thịt là phương pháp hiệu quả để bảo quản thực phẩm, giúp ngăn ngừa sự phát triển của vi khuẩn. Thịt sấy khô được sử dụng rộng rãi trong chế biến thực phẩm và du lịch.

V. Kết Luận Về Quá Trình Sấy Trong Công Nghệ Thực Phẩm

Quá trình sấy đóng vai trò quan trọng trong công nghệ thực phẩm, giúp bảo quản và nâng cao chất lượng sản phẩm. Việc áp dụng các phương pháp sấy hiện đại sẽ giúp tối ưu hóa quy trình sản xuất và đáp ứng nhu cầu thị trường.

5.1. Tương Lai Của Công Nghệ Sấy

Công nghệ sấy sẽ tiếp tục phát triển với sự xuất hiện của các thiết bị hiện đại và phương pháp mới. Điều này sẽ giúp nâng cao hiệu quả và giảm thiểu tác động đến môi trường.

5.2. Khuyến Nghị Đối Với Ngành Công Nghiệp Thực Phẩm

Ngành công nghiệp thực phẩm cần chú trọng đầu tư vào công nghệ sấy hiện đại, đồng thời nâng cao nhận thức về tầm quan trọng của quá trình này trong việc bảo quản thực phẩm.

Nội dung chính

Phân Tích Thực Nghiệm Quá Trình & Thiết Bị Trong Công Nghệ Thực Phẩm: Sấy Đối Lưu, Truyền Nhiệt Ống Lồng Ống Và Thủy Động Lực Học Tháp Đệm

---

Tóm tắt nghiên cứu

Nghiên cứu này thực hiện phân tích thực nghiệm toàn diện ba quá trình chuyển khối và truyền nhiệt cốt lõi trong kỹ thuật thực phẩm và công nghệ hóa chất: động học quá trình sấy đối lưu, hiệu suất trao đổi nhiệt trong thiết bị ống lồng ống, và đặc tính thủy động lực học của tháp hấp thu đệm vòng Raschig.

Câu hỏi nghiên cứu trọng tâm đặt ra là: Làm thế nào để lượng hóa chính xác các thông số động học, hệ số truyền nhiệt thực tế và giới hạn thủy động lực học nhằm tối ưu hóa năng lượng và quy mô thiết bị trong điều kiện vận hành thực tế?

Phương pháp tiếp cận kết hợp giữa thực nghiệm đo đạc đa thông số và mô hình hóa giải tích kinh điển: sử dụng giản đồ không khí ẩm Ramzin để khảo sát cân bằng ẩm/nhiệt lượng; ứng dụng giải thuật chuẩn số vô thứ nguyên ($Re, Pr, Nu$) và hiệu nhiệt độ logarit ($\Delta t_{log}$) để xác định hệ số truyền nhiệt; cùng phương pháp Leva – Zhavoronkov để phân tích tổn thất áp suất và điểm ngập lụt tháp đệm.

Kết quả nghiên cứu chỉ ra:

• Quá trình sấy trải qua giai đoạn đẳng tốc với tốc độ bay hơi $N_{đt} = 13{,}12%/\text{h}$ trước khi bước vào giai đoạn giảm tốc kéo dài $12{,}14\text{h}$.
• Chế độ chảy rối ($Re > 36.000$) và cấu hình dòng chảy ngược chiều nâng cao vượt bậc hệ số cấp nhiệt $\alpha$ và hệ số truyền nhiệt dài $K_L$.
• Độ giảm áp qua lớp đệm ướt tuân theo hàm số lũy thừa của vận tốc khí và tỷ lệ thuận với suất lượng tưới lỏng, xác lập rõ ranh giới vận hành an toàn trước điểm gia trọng và điểm ngập lụt.

Nghiên cứu mang lại cơ sở dữ liệu định lượng và phương pháp luận quan trọng giúp chuẩn hóa thiết kế, scale-up thiết bị công nghiệp và cắt giảm chi phí năng lượng trong công nghệ chế biến thực phẩm.

---

Bối cảnh và tầm quan trọng

Trong công nghiệp chế biến thực phẩm và hóa chất hiện đại, các quá trình đơn công đoạn (unit operations) như sấy khô, truyền nhiệt và hấp thu khí đóng vai trò quyết định đến chất lượng cảm quan, giá trị dinh dưỡng của sản phẩm cũng như chỉ số tiêu hao năng lượng toàn nhà máy.

Hiện nay, cơ sở lý thuyết về các quá trình truyền nhiệt và truyền khối đã được xây dựng tương đối hoàn chỉnh thông qua các định luật kinh điển của Fourier, Newton và hệ phương trình cân bằng vật chất - năng lượng. Tuy nhiên, một khoảng trống nghiên cứu (research gap) lớn vẫn tồn tại giữa lý thuyết thuần túy và thực tế vận hành:

• Hiện tượng phân bố nhiệt không đồng đều: Trong quá trình sấy, vật liệu sinh học thường trải qua biến tính cấu trúc bề mặt, làm thay đổi trở lực truyền ẩm nội tại.
• Tổn thất nhiệt ra môi trường và cáu cặn: Hiệu suất trao đổi nhiệt thực tế thường sai lệch đáng kể so với mô hình giải tích do nhiệt trở bám bẩn ($r_b$) và bức xạ nhiệt.
• Bất ổn định thủy lực trong tháp đệm: Sự phân bố dòng lỏng không đều và hiện tượng dâng lụt cục bộ ảnh hưởng trực tiếp đến hiệu quả tách cấu tử.

Việc thực hiện các nghiên cứu thực nghiệm đo kiểm trực tiếp trên mô hình thiết bị bán công nghiệp là hết sức cấp thiết. Đề tài này giải quyết bài toán kiểm chứng thực nghiệm, xác định các sai số vận hành và cung cấp giải pháp điều chỉnh thông số công nghệ như: ứng dụng sấy hồi lưu khí thải để bảo toàn nhiệt năng, bố trí dòng chảy ngược chiều để tối đa hóa động lực truyền nhiệt, và kiểm soát vận tốc khí dưới điểm gia trọng để tháp đệm hoạt động ổn định.

Những phát hiện từ nghiên cứu góp phần trực tiếp vào mục tiêu chuyển đổi xanh, giảm phát thải carbon và tiết kiệm chi phí vận hành cho các nhà máy chế biến nông sản thực phẩm.

---

Methodology và approach

Nghiên cứu được thiết kế theo phương pháp thực nghiệm bán công nghiệp kết hợp xử lý dữ liệu giải tích kỹ thuật, chia thành 3 cấu phần độc lập:

+-------------------------------------------------------------------------+
|                        THIẾT KẾ THỰC NGHIỆM LIÊN HOÀN                   |
+--------------------+--------------------+-------------------------------+
| 1. Sấy đối lưu     | 2. Truyền nhiệt    | 3. Thủy động lực học          |
|    - Giản đồ Ramzin|    - Ống lồng ống  |    - Tháp đệm Raschig         |
|    - Cân bằng ẩm   |    - Chế độ dòng Re|    - Tổn thất áp suất dP      |
+--------------------+--------------------+-------------------------------+

1. Khảo sát động học sấy đối lưu

• Đối tượng: Mẫu vật liệu tiêu chuẩn được thấm ẩm đồng đều ($G_0 = 174\text{g}$, kích thước $30\text{cm} \times 15\text{cm}$).
• Thu thập dữ liệu: Hệ thống buồng sấy đối lưu cưỡng bức có gia nhiệt điện trở ở hai mức nhiệt độ $50^\circ\text{C}$ và $60^\circ\text{C}$. Sử dụng cân điện tử chính xác cao ghi nhận khối lượng tức thời $G_i$ theo từng chu kỳ 5 phút; đồng thời đo đạc liên tục nhiệt độ bầu khô ($t_k$), bầu ướt ($t_ư$) của dòng khí vào và ra.
• Kỹ thuật phân tích: Sử dụng giản đồ không khí ẩm Ramzin để tra cứu độ chứa hơi $d$, entanpi $H$, áp suất riêng phần $P_h$; thiết lập đường cong sấy thực nghiệm ($W - \tau$) và đường cong tốc độ sấy ($N - W$).

2. Khảo sát truyền nhiệt trong thiết bị ống lồng ống

• Thiết bị: Thiết bị trao đổi nhiệt vỏ ống/ống lồng ống bằng Inox, vận hành theo cấu hình chảy dọc và chảy ngang ở chế độ chảy ngược chiều.
• Thu thập dữ liệu: Điều chỉnh dải lưu lượng dòng nóng $G'N$ và dòng lạnh $G'L$ tại các mức $3$, $6$, $9\text{ L/phút}$. Đo nhiệt độ đầu vào/đầu ra ($t{NV}, t{NR}, t_{LV}, t_{LR}$) bằng cảm biến nhiệt độ nhạy cao.
• Phương pháp tính: Thiết lập cân bằng nhiệt lượng $Q = G \cdot C_p \cdot \Delta t$, tính hiệu nhiệt độ logarit $\Delta t_{log}$, xác định các chuẩn số Reynolds ($Re$), Prandtl ($Pr$), Nusselt ($Nu$) để tính hệ số cấp nhiệt $\alpha_1, \alpha_2$ và đối sánh hệ số truyền nhiệt dài lý thuyết $K_L$ với thực nghiệm $K_L^*$.

3. Thủy động lực học tháp hấp thu đệm (Packed Column)

• Thiết bị: Cột đệm thủy tinh đường kính $d = 0{,}1\text{m}$, chiều cao lớp đệm $Z = 0{,}72\text{m}$, chêm ngẫu nhiên vòng sứ Raschig kích thước $15{,}9\text{mm}$ (diện tích bề mặt riêng $a = 24{,}656\text{ m}^2/\text{m}^3$, độ xốp $\varepsilon = 0{,}585$).
• Phương pháp đo: Đo áp suất giảm $\Delta P$ qua cột khô ($L = 0$) và cột ướt ($L = 3 \div 10\text{ L/phút}$) bằng áp kế đo chênh lệch áp suất khi biến thiên lưu lượng khí từ $1 \div 5\text{ ft}^3/\text{phút}$.
• Xử lý số liệu: Ứng dụng phương trình quan hệ Leva ($\Delta P_{cư} = \sigma \Delta P_{ck}$) và giản đồ ngập lụt Zhavoronkov để xác định hệ số ma sát $f_{ck}$, chuẩn số $Re_{khí}$, $Re_{lỏng}$, điểm gia trọng và điểm ngập lụt.

Độ tin cậy của dữ liệu được đảm bảo thông qua việc hiệu chuẩn thiết bị trước khi đo, kiểm soát chặt chẽ mực chất lỏng đáy tháp và lặp lại các phép đo ở trạng thái nhiệt động ổn định.

---

Phát hiện chính

Nghiên cứu mang lại các kết quả định lượng rõ ràng qua từng cấu phần thực nghiệm:

+--------------------------------------------------------------------------+
|                        KẾT QUẢ ĐỊNH LƯỢNG CHÍNH                          |
+--------------------+-----------------------------------------------------+
| Quá trình sấy      | - Tốc độ đẳng tốc N_đt = 13.12%/h                   |
|                    | - Độ ẩm tới hạn W_th = 53.76%                       |
|                    | - Thời gian sấy tổng cộng: ~15 giờ                  |
+--------------------+-----------------------------------------------------+
| Truyền nhiệt       | - Re dòng lạnh đạt 36.000 - 37.000 (chảy rối mạnh)  |
|                    | - Dòng ngược chiều duy trì d_t_log tối ưu           |
|                    | - Xuất hiện sai số K_L do tổn thất nhiệt vách ngoài |
+--------------------+-----------------------------------------------------+
| Tháp hấp thu đệm   | - dP tăng theo hàm lũy thừa bậc 1.8 - 2.0 của v_khí |
|                    | - Xác định rõ điểm gia trọng khi L >= 8 L/phút      |
|                    | - Giản đồ lụt khớp với mô hình Leva - Zhavoronkov   |
+--------------------+-----------------------------------------------------+

1. Động học sấy và cơ chế tách ẩm

Đường cong sấy ($W - \tau$) và đường cong tốc độ sấy ($N - W$) phản ánh rõ ràng ba giai đoạn:

• Giai đoạn tăng tốc (đun nóng): Kéo dài trong khoảng 10–15 phút đầu, nhiệt độ vật liệu tăng dần đến nhiệt độ bầu ướt $t_ư = 30^\circ\text{C}$, tốc độ bốc hơi ẩm tăng nhanh.
• Giai đoạn sấy đẳng tốc: Tốc độ sấy duy trì không đổi ở mức $N_{đt} = 13{,}12%/\text{h}$, diễn ra quá trình bay hơi ẩm tự do trên bề mặt từ độ ẩm ban đầu $W_1 = 91{,}37%$ xuống độ ẩm tới hạn $W_{th} = 53{,}76%$ trong thời gian tính toán $t_{đt} = 2{,}86\text{h}$.
• Giai đoạn sấy giảm tốc: Khi độ ẩm xuống dưới điểm tới hạn, ẩm liên kết bên trong khuếch tán chậm ra bề mặt, tốc độ sấy giảm dần; thời gian sấy giảm tốc kéo dài tới $12{,}14\text{h}$ để đưa mẫu về độ ẩm cân bằng $W_c = 3%$.

2. Hiệu năng truyền nhiệt phụ thuộc chế độ dòng chảy

• Ảnh hưởng của chuẩn số Reynolds ($Re$): Khi tăng lưu lượng dòng nóng và lạnh từ $3\text{ L/phút}$ lên $9\text{ L/phút}$, chuẩn số Reynolds của dòng lạnh trong ống tăng vọt từ $3.465$ lên $37.424$, đưa dòng chảy từ chế độ chuyển tiếp sang chế độ chảy rối hoàn toàn ($Re > 10.000$).
• Hệ số cấp nhiệt và truyền nhiệt: Chế độ chảy rối làm tăng cường sự xáo trộn của các lớp biên nhiệt, giúp hệ số cấp nhiệt $\alpha_1, \alpha_2$ tăng mạnh.
• Sai số thực tế và tổn thất nhiệt: Giá trị hệ số truyền nhiệt dài thực nghiệm $K_L^*$ có sự chênh lệch so với $K_L$ lý thuyết, nguyên nhân chủ yếu do tổn thất nhiệt ra môi trường xung quanh, hiện tượng truyền nhiệt không lý tưởng qua vách Inox và nhiệt trở của lớp cặn bám ($r_b$) tích tụ theo thời gian.

3. Quy luật tổn thất áp suất và hiện tượng ngập lụt tháp đệm

• Cột khô ($L = 0$): Độ giảm áp $\Delta P_{ck}$ tỷ lệ thuận với vận tốc dòng khí theo hàm số mũ $v^{1{,}8} \div v^{2{,}0}$. Hệ số ma sát $f_{ck}$ giảm dần khi $Re_k$ tăng, hoàn toàn phù hợp với lý thuyết thủy lực lớp hạt.
• Cột ướt ($L = 3 \div 10\text{ L/phút}$): Sự hiện diện của màng chất lỏng chảy ngược chiều làm thu hẹp thể tích tự do của lớp đệm. Độ giảm áp $\Delta P_{cư}$ tăng đột biến theo hệ số xối tưới $\sigma = 10^{\Omega L}$.
• Điểm ngập lụt: Khi lưu lượng lỏng đạt mức cao ($L \ge 8\text{ L/phút}$) kết hợp vận tốc khí lớn ($> 4\text{ ft}^3/\text{phút}$), độ giảm áp suất tăng vọt không tuyến tính ($\Delta P > 156\text{ N/m}^2$), chất lỏng bị ứ đọng và chiếm toàn bộ khe rỗng, đưa cột chêm vào trạng thái lụt hoàn toàn.

---

Đóng góp khoa học

Nghiên cứu mang lại những đóng góp thiết thực trên cả phương diện học thuật và kỹ thuật ứng dụng:

+--------------------------------------------------------------------------+
|                         ĐÓNG GÓP KHOA HỌC & CÔNG NGHỆ                    |
+------------------------------------+-------------------------------------+
| Về mặt lý thuyết & phương pháp luận| Về mặt ứng dụng công nghiệp         |
+------------------------------------+-------------------------------------+
| - Xác thực mô hình giải tích       | - Thiết lập thông số sấy hồi lưu    |
|   Fourier, Newton, Nu = f(Re, Pr)  |   giúp tiết kiệm nhiệt lượng q_0    |
| - Định lượng tương quan Leva -     | - Hướng dẫn bố trí dòng ngược chiều |
|   Zhavoronkov trên đệm Raschig     |   tối ưu hóa thiết bị trao đổi nhiệt|
| - Chuẩn hóa quy trình đo đạc       | - Xác định dải vận hành tháp đệm    |
|   đồng thời nhiệt - ẩm - thủy lực  |   tránh rủi ro sặc/ngập lụt         |
+------------------------------------+-------------------------------------+

• Xác thực và bổ sung dữ liệu thực nghiệm: Cung cấp bộ dữ liệu thực nghiệm chi tiết về động học sấy và truyền nhiệt đối lưu, làm sáng tỏ mức độ sai lệch giữa tính toán lý thuyết và vận hành thực tế do các yếu tố tổn thất môi trường.
• Tối ưu hóa phương thức cấp nhiệt và hồi lưu khí: Phân tích trên giản đồ Ramzin khẳng định rằng phương pháp sấy hồi lưu một phần khí thải ($A - M - B_1 - C$) cho phép hạ nhiệt độ tác nhân sấy, bảo vệ các hợp chất mẫn cảm nhiệt trong nông sản thực phẩm, đồng thời tiết kiệm đáng kể năng lượng nhiệt cung cấp cho calorifer.
• Hướng dẫn thiết kế và vận hành an toàn tháp đệm: Đường cong quan hệ giữa $\log(\Delta P/Z)$ và $\log G$ đóng vai trò như biểu đồ giới hạn vận hành chuẩn mực, giúp các kỹ sư quy trình tính toán chính xác kích thước cột chêm, tránh rơi vào vùng ngập lụt gây sụt giảm hiệu suất tách pha.

---

Đối tượng quan tâm

Báo cáo nghiên cứu này hướng đến các nhóm độc giả chuyên ngành với những giá trị ứng dụng cụ thể:

• Giảng viên, nghiên cứu sinh và sinh viên ngành Kỹ thuật Hóa học / Công nghệ Thực phẩm:

  • Nguồn tài liệu tham khảo trực quan, chi tiết về phương pháp tính toán cân bằng vật chất, cân bằng nhiệt lượng và xử lý số liệu chuẩn số vô thứ nguyên.
  • Cẩm nang thực hành chuẩn hóa quy trình vận hành thiết bị quy mô pilot.

• Kỹ sư thiết kế và phát triển quy trình (Process Engineers):

  • Cung cấp cơ sở tính toán diện tích bề mặt truyền nhiệt ($F$), hệ số truyền nhiệt tổng quát ($K$), lưu lượng tác nhân sấy ($G$) và chiều cao lớp đệm ($Z$).
  • Hỗ trợ lựa chọn cấu hình dòng chảy (ngược chiều vs. cùng chiều) và dạng vật chêm phù hợp nhằm tối ưu hóa chi phí đầu tư thiết bị.

• Nhà quản lý kỹ thuật và vận hành nhà máy sản xuất:

  • Căn cứ khoa học để thiết lập quy trình sấy nông sản hiệu quả, kiểm soát ẩm độ an toàn cho bảo quản.
  • Giải pháp tối ưu hóa năng lượng cho các hệ thống sấy công nghiệp và tháp xử lý khí thải/hấp thu thu hồi dung môi.

---

Câu hỏi thường gặp (FAQ)

1. Phát hiện quan trọng nhất của nghiên cứu này là gì?

Phát hiện then chốt là việc lượng hóa chính xác ranh giới chuyển tiếp giữa các giai đoạn động học sấy (thời gian đẳng tốc $2{,}86\text{h}$ so với giảm tốc $12{,}14\text{h}$) và chứng minh thực nghiệm rằng việc tăng cường chế độ chảy rối ($Re > 36.000$) kết hợp dòng chảy ngược chiều là giải pháp hiệu quả nhất để nâng cao hệ số truyền nhiệt $K_L$ trong thiết bị ống lồng ống.

2. Phương pháp nghiên cứu có điểm gì đặc biệt?

Nghiên cứu kết hợp nhuần nhuyễn giữa đo đạc vật lý thực nghiệm và công cụ đồ thị giải tích chuyên sâu (giản đồ không khí ẩm Ramzin, giản đồ phân bố nhiệt độ logarit $\Delta t_{log}$, và mô hình thủy động Leva – Zhavoronkov), cho phép liên kết chặt chẽ giữa thông số động học vi mô và hiệu suất vĩ mô của thiết bị.

3. Kết quả thí nghiệm có thể tổng quát hóa (generalize) cho các hệ thống khác không?

Có. Các quy luật về chuẩn số đồng dạng ($Re, Pr, Nu$) và quan hệ độ giảm áp tháp đệm hoàn toàn có thể áp dụng cho việc thiết kế, scale-up các hệ thống trao đổi nhiệt dạng ống chùm, buồng sấy nông sản công nghiệp và tháp hấp thu xử lý khí sử dụng đệm vòng Raschig hoặc các loại đệm ngẫu nhiên tương đương.

4. Hướng phát triển tiếp theo của nghiên cứu này là gì?

Các bước tiếp theo bao gồm: khảo sát ảnh hưởng của các loại vật liệu sấy sinh học thực tế (rau củ, ngũ cốc); ứng dụng cảm biến IoT và hệ thống tự động hóa thu thập dữ liệu thời gian thực để triệt tiêu sai số đọc thủ công; và nghiên cứu tháp đệm sử dụng vật chêm có cấu trúc (structured packing) hiện đại.

5. Những ứng dụng thực tiễn nổi bật nhất là gì?

Kết quả được ứng dụng trực tiếp trong: thiết kế hệ thống sấy hồi lưu tiết kiệm năng lượng cho nông sản; tính toán thiết kế thiết bị thanh trùng/tiệt trùng dạng ống lồng ống trong chế biến sữa, đồ uống; và vận hành tháp hấp thu khí độc, thu hồi cồn trong công nghệ sinh học và môi trường.

---

Kết luận

Báo cáo nghiên cứu đã giải quyết trọn vẹn các mục tiêu thực nghiệm và tính toán giải tích cho ba quá trình cơ bản trong Công nghệ Thực phẩm: Sấy đối lưu, Truyền nhiệt ống lồng ống và Thủy động lực học tháp đệm. Kết quả nghiên cứu không chỉ xác nhận tính đúng đắn của các định luật truyền nhiệt – truyền khối kinh điển mà còn cung cấp bức tranh chân thực về mức độ ảnh hưởng của tổn thất nhiệt và trở lực thủy lực trong điều kiện thực tế.

Trong tương lai, việc tích hợp các mô hình mô phỏng động lực học chất lưu (CFD) và hệ thống điều khiển thông minh sẽ là chìa khóa để tối ưu hóa triệt để các thiết bị này.

Khuyến nghị: Các doanh nghiệp chế biến và đơn vị thiết kế cần chủ động áp dụng chế độ sấy hồi lưu khí thải và tối ưu hóa chế độ chảy rối trong thiết bị truyền nhiệt nhằm cắt giảm chi phí vận hành và nâng cao chất lượng nông sản thực phẩm.

Trích đoạn nội dung tài liệu

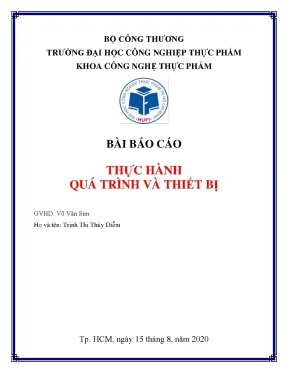

BỘ CÔNG THƯƠNG TRƯỜNG ĐẠI HỌC CÔNG NGHIỆP THỰC PHẨM KHOA CÔNG NGHỆ THỰC PHẨM BÀI BÁO CÁO THỰC HÀNH QUÁ TRÌNH VÀ THIẾT BỊ GVHD: Võ Văn Sim Họ và tên: Trịnh Thị Thúy Diễm Tp. HCM, ngày 15 tháng 8, năm 2020 MỤC LỤC 1. Lọc khung bản. Chưng cất.

trang 72 BÀI 1: THÍ NGHIỆM SẤY ĐỐI LƯU I. CƠ SỞ LÝ THUYẾT Sấy là quá trình làm bốc hơi nước ra khỏi vật liệu bằng nhiệt, nhiệt được cung cấp cho vật liệu nhờ dẫn nhiệt, đối lưu nhiệt, bức xạ nhiệt…. Mục đích của quá trình sấy là làm giảm khối lượng vật liệu, tang độ bền và bảo quản được tốt 1. Tĩnh lực học quá trình sấy 1.

Các thông số hỗn hợp không khí ẩm 1. Nhiệt độ Gồm 3 loại: tk,tư,ts tk: Nhiệt độ bầu khô là nhiệt độ của hỗn hợp không khí được xác định bằng nhiệt kế thông thường. tư: Nhiệt độ bầu ướt, là nhiệt độ ổn định đạt được khi một lượng nước nhỏ bốc hơi vàohỗn hợp không khí chưa bão hòa trong điều kiện đoạn nhiệt, được xác định bằng nhiệt kế thông thường có bọc vải ướt ở bầu thủy ngân. ts: Nhiệt độ điểm sương, nhiệt độ ở trạng thái bão hòa hơi nước.

Độ ẩm Gồm 3 loại: d, A, φ d: là độ chứa hơi, là số kg ẩm có trong 1kg không khí khô của không khí chưa bão hòa hơi nước (kgẩm/kgkkk). A: là độ ẩm cực đại, là số kg ẩm có trong 1kg không khí khô của không khí bão hòa hơi nước (kgẩm/kgkkk). φ: độ ẩm tương đối hay gọi là độ bão hòa hơi nước φ=d/A (0%≤ 𝜑 ≤ 100%) 1. Áp suất Gồm P, Pbh, Pb, Ph P: Áp suất tổng của không khí (mmHg) Pbh: Áp suất hơi bão hòa của nước ở cùng nhiệt độ bầu khô (mmHg) Pb: Áp suất riêng phần của nước trên bề mặt vật liệu (mmHg) Ph: Áp suất riêng phần của hơi nước trong tác nhân sấy (mmHg) Quan hệ giữa áp suất hơi bão hòa ở nhiệt độ bầu khô, áp suất riênphần hơi nước trong tác nhân sấy và độ ẩm tương đối là: 𝜑.

Nhiệt lượng H H: là entapi của hỗn hợp không khí ẩm, là nhiệt lượng của hỗn hợp không khí ẩm trong đó có chứa 1kg không khía khô (kcal/kgkkk, kj/kgkkk, 1cal=4. Giản đồ không khí ẩm (giản đồ Ramzdim) 1. Cách sử dụng Mô tả: Gồm 1 bảng hình chữ nhật trên đó có phân bố các đường biểu diễn các thông số không khí ẩm. Đường φ: Là đường cong giới hạn từ φ=5% đến 100%, các thông số của φ ghi trên đường.

Đường d: Là đường thẳng đứng, các thông số ghi dưới chân đơn vị là gam. Đường nhiệt độ (tk, tư, ts): Là đường xiên 30 độ so với trục hoành, các thông số ghi trên đường. Đường H: Xiên 120 độ so với trục hoành các thông số ghi bên ngoài khung hình chữnhật, ghi xiên trên đường. Đường áp suất: Là đường xiên 45 độ so với trục hoành, các giá trị ghi bên phải.

Bài tập ví dụ: Dùng giản đồ Ramdzim để tìm các thông số của hỗn hợp không khí ẩm có trạng thái tại điểm M (φ=10%, tk=900C) ts= 400C tư=450C Pb=72.5mmHg Đáp số:H=52kj/kgkkk D=48g/kgkkk 1. Hòa trộn hai hỗn hợp không khí ẩm Trong quá trình sấy vì nhiều lý do mà ta cần phải hòa trộn hai hay nhiều hỗn hợp không khí ẩm. Mục đích là làm giảm nhiệt độ tác nhân, trộn thêm hơi nóng, tăng lưu lượng… Phương pháp hòa trộn dựa trên đồ thị. Giả sử trộn hỗn hợp 2 loại không khí + Không khí 1 có trạng thái A trên giản đồ Ramzimd + Không khí 2 có trạng thái B trên giản đồ Ramzimd Khi trộn A với B được hỗn hợp mới có trạng thái M (𝐺𝐵 𝑑𝐵 + 𝐺𝐴 𝑑𝐴) 𝑑𝑀 = 𝐺𝐴 + 𝐺𝐵 (𝐺𝐵 𝑑𝐵 + 𝐺𝐴 𝑑𝐴) 𝐻𝑀 = 𝐺𝐴 + 𝐺𝐵 Trong đó: Buồng hòa trộn GA, GB: Lượng không khí khô (kg,kg/s) ở trạng thái A và B dA, dB: độ ẩm tuyệt đối của không khí tại A và B (g/kgkkk) Tính được dM,HM → điểm M trên giản đồ Ramzimd và tra được các thông số còn lại khác.

Biểu diễn theo sơ đồ thiết bị Không khí ở trạng thái A Không khí ở trạng thái M Không khí ở trạng thái B Biểu diễn trên giản đồ Ramzimd HM HB B 𝐻𝐴 M 𝜑 = 100% A dA dB 1. Cân bằng vật chất trong thiết bị sấy: 1. Tính độ ẩm vật liệu Trong kỹ thuật sấy có 2 khái niệm về độ ẩm vật liệu: x: Độ ẩm vật liệu trên căn bản vật liệu ướt ( kg ẩm/kg vật liệu ướt) X: Độ ẩm vật liệu trên cằn bản vật liệu khô ( kg ẩm/kg vật liệu khô) 𝐿 −𝐿0 𝑥= 1 ∗ 100% (%kg ẩm/kg vật liệu ướt) 𝐿1 𝐿 −𝐿0 𝑋= 1 ∗ 100% (% kg ẩm/kg vật liệu khô) 𝐿0 Độ ẩm x và X có thể chuyển đổi qua lại 1. Các phương trình cân bằng vật chất Lượng vật liệu khô tuyệt đối: 𝐿𝑘 = 𝐿1 (1 − 𝑥1 ) = 𝐿2 (1 − 𝑥2 ) Lượng vật liệu trước khi sấy: 1 − 𝑥2 𝐿1 = 𝐿2 ( ) 1 − 𝑥1 Lượng vật liệu sau khi sấy: 1 − 𝑥1 𝐿2 = 𝐿1 ( ) 1 − 𝑥2 Lượng ẩm cần tách trong quá trình sấy: W = L1 – L2 (kg hay kg/s) 1−𝑥2 1−𝑥1 Hay 𝑊 = 𝐿1 = 𝐿2 ( ) = 𝐿2 = 𝐿1 ( ) 1−𝑥1 1−𝑥2 Lượng không khí khô cần trong quá trình sấy: 𝑊 𝐺= (kg, kg/s) 𝑑2 −𝑑1 Lượng không khí cần làm bay hơi 1kg ẩm: 𝐺 1 1 𝑔= = = (kg kkk/kg ẩm) 𝑊 𝑑2 −𝑑1 𝑑2 −𝑑0 Trong đó: x1, x2: độ ẩm của vật liệu trước và sau khi sấy tính theo vật liệu ướt d1=d0: Độ ẩm tác nhân ban đầu và sau khi đun nóng (không có tách ẩm cũng như tăng ẩm trong quá trình đun nóng) d2: Độ ẩm tác nhân ra (sau khi mang hơi ẩm từ vật liệu sấy ra khỏi buồng sấy) 1.

Cân bằng năng lượng Nhiệt lượng cần thiết làm bay hơi 1kg ẩm trong quá trình sấy theo lý thuyết: 𝐻2 −𝐻0 𝑞0 = = 𝑔(𝐻2 − 𝐻0 ) (kj/kg ẩm, kcal/kg ẩm) 𝑑2 −𝑑0 𝐻𝐵 = 𝐻𝐶 B H = const 1 C 2 𝜑 0 A d1 d2 1. Các phương thức sấy 1. Sấy có bổ sung nhiệt trong buồng sấy Để đơn giản bỏ qua phần nhiệt C.tvld - ∑ 𝑞 B1 B2 𝜑 = 100% B3 C A d1 d2 Trường hợp 1: Đường cong A – B1 – C: Sấy không có bổ sung nhiệt trong phòng sấy, chỉ có bộ phận đốt nóng. Nhiệt độ không khí vào buồng sấy rất cao tB1.

Trường hợp 2: Đường cong A – B2 – C: Sấy có bộ phận đốt nóng và có bổ sung nhiệt trong phòng sấy. Bộ phận đốt nóng thì đưa nhiệt độ từ A đến B2 và entapy từ HA đến HB2. Bộ phận nhiệt bổ sung trong buồng sấy thì không làm nhiệt độ của không khí nóng hơn nhiệt độ do bộ phận đốt nóng đưa vào nhưng làm cho entapy tăng từ HB2 đến HC. Trường hợp 3: Đường cong A – B3 – C: Sấy có bộ phận đốt nóng và có bổ sung nhiệt trong phòng sấy nhưng nhiệt độ sấy giữ không đổi bằng tC.

Bộ phận đốt nóng thì đưa nhiệt độ từ A đến B3 và entapy tăng từ HA đến HB3. Bộ phận nhiệt bổ sung trong buồng sấy thì duy trì nhiệt độ do bộ phận đốt nóng đưa vào bằng tC và làm cho entapy tăng từ HB3 đến HC. Trường hợp 4: Đường cong A – C: Sấy không có bộ phận đốt nóng, chỉ có bổ sung nhiệt trong buồng sấy entapy tăng từ HA đến HC, nhiệt độ sấy nhỏ nhất trong quá trình sấy nhiệt độ ra lớn nhất cũng chỉ bẳng tC. Nhận xét: trong các trường hợp sấy nếu tốc độ bay hơi và lượng ẩm bay ra vẫn như nhau thì chọn nhiệt độ sấy nhỏ tốt cho quá trình sấy nông sản.

Quá trình sấy tốt cho nông sản thực phẩm theo thứ tự ưu tiên trường hợp 4 – 3 – 2 – 1. Tuy nhiên điều khiển quá trình thì khó theo thứ tự khó nhất là trường hợp 4 – 3 – 2 – 1. Sấy hồi lưu một phần khí thải: B1 B C 𝜑 = 100% A M d1 d2 Không khí tại A được đun nóng lên B1 và được sấy xuống C xả ra một phần còn một phần hồi lưu trở lại trộn với A được trạng thái M và qua caloriphe lên đến nhiệt độ sấy tB1 rồi lại về C. Nhận xét: − Phương pháp này có thể điều chỉnh được độ ẩm của không khí và tiết kiệm được năng lượng, giữ được nhiệt độ thấp.

− Một số máy sấy có hồi lưu khí thải một phần nhưng có bộ điều chỉnh nhiệt độ theo nhiệt độ cài đặt trước và không cài lại nhiệt độ thì nhiệt độ sấy không đổi cho dù có hay không có hồi lưu. Ở đây ta muốn nói rằng khi sấy, ta nâng lên nhiệt độ cao như ban đầu (tB) nữa mà hạ nhiệt độ cài đặt xuống tB1 thì độ ẩm tuyệt đối cũng tăng từ d1 đến d2 và vẫn thực hiện được quá trình sấy. Đường cong sấy bây giờ là A – M – B1 – C − Các quá trình sấy hồi lưu đều tiết kiệm được năng lượng trong cùng một khoảng thời gian. Tuy nhiên thời gian sấy dài hơn khi không hồi lưu vì độ ẩm tương đối tăng.

Động học quá trình sấy 1. Các định nghĩa Tốc độ sấy: Là lượng ẩm bay hơi trên 1m2 vật liệu sấy trong 1 đơn vị thời gian. Thời gian sấy: Là thời gian bắt đầu đun nóng vật liệu đến khi vật liệu đạt độ ẩm cần thiết (độ ẩm bảo quản, hoặc độ ẩm nào đó). Các giai đoạn sấy Người ta chia các quá trình sấy ra làm các giai đoạn: Giai đoạn tăng tốc: Giai đoạn đun nóng vật liệu, nhiệt độ vật liệu tăng, lượng ẩm bay hơi chậm.

Giai đoạn sấy đẳng tốc: Là giai đoạn vật liệu sấy bay hơi đều (tốc độ sấy không đổi) theo thời gian nhiệt độ vật liệu sấy không tăng và bằng nhiệt độ vật liệu ướt. Giai đoạn giảm tốc: Nhiệt độ vật liệu sấy tăng lượng ẩm bay hơi chậm dần. Tính tốc độ sấy Tốc độ sấy kí hiệu là N 𝑑𝑊 𝑁= hay dW = S.(𝑡2 −𝑡1 ) W2,W1: Là lượng ẩm bay ra ở thời điểm 1 và 2 t2, t1: Là thời gian sấy từ giai đoạn 1 đến giai đoạn 2 Thời điểm mới bắt đầu sấy lượng ẩm bay ra là 0 (kg) Giai đoạn tăng tốc: 𝑊𝑡𝑡 𝑁𝑇𝑇 = 𝑆. ∆𝑡𝑇𝑇 Giai đoạn đẳng tốc: 𝑊𝐷𝑇 𝑁Đ𝑇 = 𝑆.

∆𝑡𝐷𝑇 Giai đoạn giảm tốc: 𝑊𝐺𝑇 𝑁𝐺𝑇 = 𝑆. Tính thời gian sấy Thời gian sấy tính toán lý thuyết của từng giai đoạn được tính bằng công thức 𝑊 𝑡= 𝑁.
