Giới thiệu dự án
Trong lĩnh vực Kỹ thuật Nhiệt - Lạnh và Hóa công nghệ, các thông số trạng thái tại điểm tới hạn bao gồm nhiệt độ tới hạn ($T_c$), áp suất tới hạn ($P_c$), và thể tích phân tử tới hạn ($V_c$) đóng vai trò then chốt để mô hình hóa hành vi pha của môi chất. Theo thống kê từ cơ sở dữ liệu nhiệt động quốc tế (DIPPR, NIST), hiện có hàng trăm nghìn hợp chất hữu cơ được tổng hợp và ứng dụng, nhưng chỉ có chưa đến 2.000 chất sở hữu đầy đủ dữ liệu thực nghiệm về điểm tới hạn. Rào cản lớn nhất đến từ việc đo đạc thực nghiệm ở vùng cận tới hạn đòi hỏi thiết bị chịu áp suất và nhiệt độ cực cao, chi phí tốn kém, nguy cơ cháy nổ, tính độc hại và hiện tượng phân hủy nhiệt của nhiều chất trước khi chạm ngưỡng $T_c$.
Vấn đề đặt ra đặc biệt cấp thiết trong khuôn khổ đề tài nghiên cứu tìm kiếm môi chất lạnh thế hệ mới thân thiện với môi trường (GWP thấp, ODP = 0) do Quỹ Phát triển Khoa học và Công nghệ Quốc gia (NAFOSTED) tài trợ. Hàng loạt môi chất tiềm năng thuộc nhóm hydrofluoroolefin (HFO) và hydrocacbon biến tính hoàn toàn thiếu vắng dữ liệu $T_c$ thực nghiệm để xây dựng phương trình trạng thái (Equation of State - EOS).
Mục tiêu cụ thể của dự án:
- Hệ thống hóa, phân tích định lượng và đánh giá độ chính xác của 34 phương pháp dự đoán nhiệt độ tới hạn kinh điển trên thế giới.
- Phát triển và kiểm chứng Phương pháp Joback cải tiến (Modified Joback Method) nhằm tối ưu hóa độ chính xác dựa trên cấu trúc phân tử và cơ chế chất tham chiếu đồng đẳng.
- Thu thập, chuẩn hóa bộ dữ liệu kiểm định gồm 173 hợp chất hữu cơ chuẩn từ nguồn dữ liệu nhiệt động quốc tế.
- Thiết kế và đóng gói bộ phần mềm chuyên dụng tính toán nhiệt độ tới hạn và 11 thông số hóa nhiệt động, hỗ trợ xuất báo cáo chuẩn định dạng công nghiệp.
Dự án giới hạn phạm vi nghiên cứu trên các hợp chất hữu cơ thuần nhất (ankan, anken, aren, alcol, amin, dẫn xuất halogen, ete, este, hợp chất chứa lưu huỳnh) và không áp dụng cho hỗn hợp đa cấu tử hay hợp chất vô cơ phức tạp.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Các giải pháp dự đoán thông số nhiệt động dựa trên cấu trúc phân tử hiện hữu được chia làm hai trường phái chính: Phương pháp đóng góp nhóm truyền thống (Group Contribution Methods - GCM) và Phương pháp đóng góp tương tác nhóm (Group Interaction Contribution - GIC).
| Phương pháp | Năm công bố | Số lượng nhóm cấu trúc | Sai số tuyệt đối TB ($K$) | Sai số tương đối ($AARD%$) | Nhược điểm cốt lõi |
|---|---|---|---|---|---|
| Lydersen | 1955 | 40 nhóm | 10.70 | 1.71% | Không xét tương tác nội phân tử bậc cao |
| Ambrose | 1978 | 55 nhóm + Delta Platt | 6.07 | 1.07% | Cần bổ sung số Platt thủ công, phức tạp |
| Daubert | 1980 | 106 nhóm | 23.90 | 3.80% | Dễ phân kỳ với phân tử mạch dài |
| Joback & Reid | 1987 | 41 nhóm | 13.50 | 2.15% | Mẫu số nhị thức thiếu thực tế ở biên cao |
| Constantinou & Gani | 1994 | 80 bậc 1 + 40 bậc 2 | 17.20 | 4.50% | Khó tự động hóa phân rã cấu trúc |
| Marrero & Pardillo | 1999 | 39 nhóm tương tác | 7.80 | 1.21% | Thiếu nhóm chứa liên kết đôi $=NH$ |
Yêu cầu người dùng được phân loại theo mô hình MoSCoW:
- Must have: Tính toán $T_c$ tự động bằng phương pháp Joback và Joback cải tiến khi biết hoặc chưa biết nhiệt độ sôi $T_b$; thư viện nhóm nguyên tử trực quan.
- Should have: Tính toán đồng thời 11 thông số nhiệt động phụ trợ (áp suất tới hạn $P_c$, thể tích tới hạn $V_c$, nhiệt dung đẳng áp khí lý tưởng $C_p^\circ$, entanpy hình thành $\Delta H_f^\circ$, năng lượng tự do Gibbs $\Delta G_f^\circ$, nhiệt hóa hơi $\Delta H_{vap}$).
- Could have: Đồ thị đường đẳng nhiệt thực nghiệm, xuất dữ liệu tương thích Microsoft Excel (.xlsx, .csv).
- Won't have: Mô phỏng động lực học phân tử (Molecular Dynamics) 3D thời gian thực.
Thiết kế hệ thống
Kiến trúc phần mềm được thiết kế theo mô hình phân lớp Modular Architecture, phân tách độc lập giữa tầng giao diện (Presentation Layer), tầng xử lý thuật toán (Domain Logic Engine) và tầng cơ sở dữ liệu thông số (Data Access Layer).
- Technology Stack: Microsoft .NET Framework v4.5, C#/VB.NET runtime, Microsoft Office Interop Excel v15.0, GDI+ Rendering Engine.
- Database Schema: CSDL lưu trữ 41 nhóm cấu trúc phân tử theo chuẩn Joback, bảng ánh xạ hằng số nhiệt động 11 thông số, bảng dữ liệu 173 chất kiểm chuẩn bao gồm:
CompoundID (PK), CAS_Number, MolecularFormula, IUPAC_Name, Tb_exp (K), Tc_exp (K), Pc_exp (bar), Vc_exp (cm3/mol). - Security & Performance: Thuật toán tối ưu hóa vector hóa phép tính tổng đóng góp $\sum n_i \Delta T_i$, thời gian xử lý $< 15\text{ms}$ trên mỗi cấu trúc phân tử, không yêu cầu đặc quyền Administrator khi triển khai Portable.
Methodology
Dự án áp dụng quy trình phát triển Waterfall kết hợp kiểm thử hồi quy nghiêm ngặt:
- Giai đoạn 1 (Tuần 1 - 4): Nghiên cứu lý thuyết hóa nhiệt động, tổng hợp 34 công thức và trích xuất bảng hệ số.
- Giai đoạn 2 (Tuần 5 - 8): Xây dựng thuật toán Joback cải tiến, lựa chọn phương pháp định chuẩn sai số bằng chất tham chiếu.
- Giai đoạn 3 (Tuần 9 - 13): Lập trình hệ thống phần mềm trên môi trường .NET, thiết kế GUI.
- Giai đoạn 4 (Tuần 14 - 16): Kiểm chứng sai số trên 173 chất, tối ưu thuật toán và đóng gói tài liệu nghiệm thu.
| Rủi ro kỹ thuật | Mức độ | Biện pháp giảm thiểu |
|---|---|---|
| Trùng lặp/nhầm lẫn nhóm cấu trúc vòng và mạch hở | Cao | Thiết kế giao diện chia tab trực quan, tự động kiểm tra hóa trị |
| Mất mát dữ liệu khi chất chưa có giá trị đo $T_b$ | Trung bình | Tích hợp thuật toán ước lượng $T_{b,\text{est}} = 198 + \sum \Delta T_{bi}$ |
| Xung đột thư viện Excel khi xuất báo cáo | Thấp | Bổ sung module dự phòng xuất file văn bản phân tách bằng dấu phẩy (.csv) |
Implementation và kết quả
Development process
Cốt lõi toán học của hệ thống dựa trên phương pháp Joback tiêu chuẩn và giải thuật Joback cải tiến được phát triển trong đồ án.
Phương pháp Joback gốc tính $T_c$ thông qua công thức phi tuyến: $$T_c = \frac{T_b}{0.584 + 0.965 \sum n_i \Delta T_{ci} - \left(\sum n_i \Delta T_{ci}\right)^2}$$
Trong đó $T_b$ là nhiệt độ sôi chuẩn tại 1 atm ($K$); $n_i$ là số lượng nhóm loại $i$; $\Delta T_{ci}$ là giá trị đóng góp của nhóm $i$ vào nhiệt độ tới hạn. Nếu chưa biết $T_b$, hệ thống kích hoạt module ước lượng: $$T_{b,\text{est}} = 198 + \sum n_i \Delta T_{bi}$$
Thuật toán Joback cải tiến: Để loại bỏ sai số hệ thống sinh ra từ hàm bậc hai ở mẫu số đối với các phân tử phân nhánh phức tạp, phương pháp đề xuất sử dụng một chất tham chiếu ($Ref$) có cấu trúc tương đồng đã biết chính xác $T_{c,\text{ref}}^{\text{exp}}$ từ thực nghiệm: $$T_{c,\text{target}}^{\text{modified}} = T_{c,\text{ref}}^{\text{exp}} \times \frac{0.584 + 0.965 \sum n_{i,\text{ref}} \Delta T_{ci} - \left(\sum n_{i,\text{ref}} \Delta T_{ci}\right)^2}{0.584 + 0.965 \sum n_{i,\text{target}} \Delta T_{ci} - \left(\sum n_{i,\text{target}} \Delta T_{ci}\right)^2} \times \left(\frac{T_{b,\text{target}}}{T_{b,\text{ref}}}\right)$$
// Snippet thuật toán tính toán nhiệt độ tới hạn theo Joback và Joback cải tiến
public class CriticalTemperatureCalculator
{
public double CalculateJobackTc(double tb, Dictionary<JobackGroup, int> groups)
{
double sumDeltaTc = 0.0;
foreach (var item in groups)
{
sumDeltaTc += item.Key.DeltaTc * item.Value;
}
double denominator = 0.584 + 0.965 * sumDeltaTc - Math.Pow(sumDeltaTc, 2.0);
if (denominator <= 0)
throw new InvalidOperationException("Mẫu số không hợp lệ do cấu trúc vượt ngưỡng hội tụ.");
return tb / denominator;
}
public double CalculateModifiedJobackTc(double tbTarget, Dictionary<JobackGroup, int> targetGroups,
double tcRefExp, double tbRefExp, Dictionary<JobackGroup, int> refGroups)
{
double tcTargetJoback = CalculateJobackTc(tbTarget, targetGroups);
double tcRefJoback = CalculateJobackTc(tbRefExp, refGroups);
// Hiệu chỉnh tỷ lệ dựa trên sai lệch cấu trúc thực nghiệm của chất tham chiếu
double correctionRatio = tcRefExp / tcRefJoback;
return tcTargetJoback * correctionRatio;
}
}
QUY TRÌNH XÁC ĐỊNH NHIỆT ĐỘ TỚI HẠN (MODIFIED JOBACK ALGORITHM)
[Bắt đầu tính toán]
/Nhập công thức phân tử chất/
<Đã có nhiệt độ sôi Tb thực nghiệm?>
/ \
(Có) / \ (Không)
/ \
[Sử dụng Tb] [Ước lượng Tb = 198 + Σ ΔTbi]
/Chọn chất tham chiếu tương đồng/
[Tính Σ ΔTc_target và Σ ΔTc_ref theo 41 nhóm]
[Tính Tc_Joback(Target) & Tc_Joback(Ref)]
[Xác định tỷ lệ hiệu chỉnh: K = Tc_exp(Ref) / Tc_calc(Ref)]
[Tính Tc_Modified = Tc_calc(Target) * K]
/Xuất kết quả Tc & 11 thông số nhiệt động/
[Kết thúc]
Testing và validation
Phần mềm được kiểm thử toàn diện trên tập dữ liệu benchmark chuẩn hóa gồm 173 hợp chất phân bố đều qua các họ hóa học chính.
| Họ hợp chất | Số lượng mẫu kiểm tra | $AARD%$ (Joback chuẩn) | $AARD%$ (Joback cải tiến) | Độ lệch chuẩn $\sigma$ ($K$) |
|---|---|---|---|---|
| Ankan mạch thẳng/nhánh | 35 | 1.85% | 0.54% | 3.12 |
| Cycloankan & Aren | 32 | 2.40% | 0.78% | 4.65 |
| Alcol & Phenol | 28 | 3.10% | 1.15% | 6.80 |
| Dẫn xuất Halogen (HFC/HFO) | 42 | 2.05% | 0.62% | 3.90 |
| Este & Ete | 36 | 1.90% | 0.71% | 4.10 |
| Toàn bộ tập mẫu | 173 | 2.15% | 0.82% | 4.25 |
Kết quả đạt được
Hệ thống đáp ứng $100%$ các chỉ tiêu thiết kế ban đầu:
- Độ chính xác: Phương pháp Joback cải tiến giúp giảm sai số tương đối tuyệt đối trung bình từ $2.15%$ xuống $0.82%$, tương đương sai số tuyệt đối trung bình dưới $4.5\text{ K}$ đối với đa số hợp chất hữu cơ.
- Tính năng hoàn chỉnh: Tích hợp đầy đủ mô-đun tính 11 thông số nhiệt động phụ trợ, mô-đun vẽ đường đẳng nhiệt thực nghiệm và trích xuất dữ liệu đa kênh (Excel/Màn hình).
- Tốc độ: Xử lý toàn bộ tập 173 chất trong thời gian dưới $0.5\text{ giây}$.
Đổi mới và đóng góp
- Đột phá về thuật toán hiệu chỉnh tham chiếu: Khác với các phương pháp GCM thuần túy luôn giả định tính cộng đại số tuyến tính của các nhóm chức, nghiên cứu đã đưa ra nguyên lý tương đồng cấu trúc. Bằng cách gán một chất chuẩn có cùng khung sườn carbon hoặc cùng nhóm thế đặc trưng, sai số nội tại do hiện tượng chắn không gian (steric hindrance) và mômen lưỡng cực liên kết được triệt tiêu tự động.
- Khắc phục điểm kỳ dị của Joback: Hàm mẫu số bậc hai $0.584 + 0.965 \sum \Delta T_{ci} - (\sum \Delta T_{ci})^2$ của Joback truyền thống có điểm cực trị tại $\sum \Delta T_{ci} \approx 0.4825$, dẫn đến sai số rất lớn khi tính toán các phân tử có khối lượng lớn ($M > 250\text{ g/mol}$). Phương pháp cải tiến đã ổn định hóa hành vi ngoại suy trong dải phân tử này.
- Đóng góp ứng dụng thực tiễn: Cung cấp công cụ tính toán tức thời phục vụ trực tiếp cho đề tài nghiên cứu cấp quốc gia NAFOSTED về môi chất lạnh thế hệ mới, tiết kiệm hàng trăm triệu đồng chi phí đo đạc mẫu thực nghiệm.
Ứng dụng thực tế và triển khai
Trường hợp sử dụng thực tế
Phần mềm và phương pháp nghiên cứu được ứng dụng trực tiếp trong:
- Thiết kế chu trình nhiệt lạnh: Xác định thông số trạng thái tới hạn để tính toán áp suất ngưng tụ, áp suất bay hơi tối đa và kiểm tra điều kiện siêu tới hạn (Transcritical cycles như chu trình $CO_2$ - R744).
- Xây dựng phương trình trạng thái (EOS): Cung cấp $T_c, P_c$ để xác định các thông số hấp dẫn $a(T)$ và thể tích riêng loại trừ $b$ trong phương trình Van der Waals, Peng-Robinson hoặc Soave-Redlich-Kwong (SRK): $$a = 0.45724 \frac{R^2 T_c^2}{P_c}, \quad b = 0.07780 \frac{R T_c}{P_c}$$
- Tính toán áp suất hơi bão hòa: Tích hợp trực tiếp vào phương trình Wagner thông qua tỉ số nhiệt độ rút gọn $T_r = T/T_c$: $$\ln P_r = \frac{A(1-T_r) + B(1-T_r)^{1.5} + C(1-T_r)^3 + D(1-T_r)^6}{T_r}$$
Yêu cầu hệ thống và triển khai
- Hệ điều hành: Microsoft Windows 7 / 8 / 10 / 11 (32-bit hoặc 64-bit).
- Yêu cầu phần cứng tối thiểu: CPU Intel Pentium 4 1.5 GHz hoặc tương đương, RAM 512 MB, ổ cứng trống tối thiểu 50 MB.
- Môi trường phần mềm: Cài đặt sẵn Microsoft .NET Framework 4.5; Microsoft Office Excel 2007 trở lên (nếu sử dụng tính năng tự động xuất bảng tính).
- Quy trình triển khai:
- Tải gói phần mềm portable
CriticalTempEstimator.zip. - Giải nén vào thư mục làm việc bất kỳ (ví dụ
C:\Program Files\CriticalTempEstimator). - Chạy trực tiếp tệp tin thực thi
CriticalTempEstimator.exe.
- Tải gói phần mềm portable
Hạn chế và hướng phát triển
- Hạn chế kỹ thuật:
- Phương pháp chưa hỗ trợ tính toán các hợp chất vô cơ, muối kim loại hữu cơ và các polyme cao phân tử mạch dài ($C > 60$).
- Đối với các đồng phân quang học (chiral isomers) hoặc đồng phân lập thể (cis/trans), phương pháp đóng góp nhóm bậc một chưa phân biệt được sự sai khác nhỏ về nhiệt độ tới hạn.
- Phụ thuộc vào tính sẵn có của chất tham chiếu tương đồng để đạt độ chính xác tối ưu $0.82%$.
- Hướng phát triển:
- Mở rộng thuật toán đóng góp nhóm bậc hai và bậc ba theo trường phái Marrero-Gani để tự động phân biệt đồng phân mà không cần chất tham chiếu.
- Phát triển phiên bản Web Application (Cloud-based RESTful API) sử dụng backend Python/NodeJS kết hợp cơ sở dữ liệu phân tử RDKit để tự động nhận dạng chuỗi ký hiệu phân tử SMILES.
- Tích hợp thêm các mô hình học máy (Machine Learning / Graph Neural Networks) để dự đoán thông số trạng thái tới hạn từ ma trận liên kết nguyên tử.
Đối tượng hưởng lợi
- Sinh viên & Học viên cao học ngành Nhiệt - Lạnh, Hóa học: Tiếp cận công cụ học tập trực quan, hiểu rõ cơ chế cấu trúc phân tử ảnh hưởng đến tính chất nhiệt động vĩ mô, rút ngắn thời gian làm đồ án môn học.
- Kỹ sư R&D thiết kế hệ thống nhiệt: Có ngay công cụ tra cứu, ước tính nhanh thông số tới hạn của các môi chất làm việc mới mà không cần lục tìm tài liệu thực nghiệm rời rạc.
- Các viện nghiên cứu & Doanh nghiệp hóa chất: Cắt giảm chi phí ban đầu trong việc sàng lọc sơ bộ hàng nghìn chất ứng viên trước khi quyết định đầu tư kinh phí đo đạc thực nghiệm chuyên sâu (ước tính tiết kiệm từ $5.000 - $10.000 USD cho mỗi đợt thử nghiệm chất mới).
- Nhà khoa học dữ liệu nhiệt động: Bộ dữ liệu 173 chất kiểm chuẩn và thuật toán chuẩn hóa là nguồn tham chiếu tin cậy để huấn luyện các mô hình dự báo AI/ML tiếp theo.
Câu hỏi thường gặp
1. Cần cấu hình hệ thống và phần mềm gì để vận hành công cụ?
Hệ thống chỉ yêu cầu hệ điều hành Windows (Win 7 trở lên) đã cài đặt Microsoft .NET Framework 4.5. Ứng dụng chạy độc lập dạng Portable, chiếm dụng dưới 30MB RAM và tương thích hoàn toàn với các máy tính văn phòng tiêu chuẩn.
2. Giới hạn phân tử của thuật toán là gì và cách xử lý khi chất vượt quá giới hạn?
Thuật toán hoạt động tối ưu nhất cho hợp chất hữu cơ có số nguyên tử carbon từ $C_1$ đến $C_{30}$. Khi phân tử có cấu trúc quá phức tạp hoặc khối lượng vượt quá giới hạn trên, người dùng nên kích hoạt chế độ Joback cải tiến và chọn một chất đồng đẳng gần nhất làm tham chiếu để loại trừ sai số phân kỳ ở mẫu số.
3. Phần mềm có thể tích hợp với các hệ thống tính toán kỹ thuật khác không?
Hiện tại, phần mềm cung cấp tính năng xuất kết quả trực tiếp ra Microsoft Excel (.xlsx) và định dạng bảng chuẩn (.csv). Người dùng có thể dễ dàng nạp tập dữ liệu này vào các phần mềm mô phỏng nhiệt động chuyên dụng như Aspen Plus, REFPROP hoặc MATLAB/Python để tiếp tục mô phỏng chu trình.
4. Chi phí bản quyền và chính sách bảo trì của công cụ như thế nào?
Phần mềm được xây dựng trong khuôn khổ đồ án tốt nghiệp tại Đại học Bách Khoa Hà Nội, được cung cấp hoàn toàn miễn phí cho mục đích nghiên cứu khoa học, đào tạo và phi thương mại. Mã nguồn và thuật toán được tài liệu hóa chi tiết, dễ dàng bảo trì và nâng cấp.
5. Lợi ích kinh tế và thời gian hoàn vốn khi ứng dụng phần mềm trong nghiên cứu?
Việc xác định nhiệt độ tới hạn bằng thực nghiệm tiêu tốn trung bình từ 2 đến 4 tuần làm việc và chi phí thiết bị đắt đỏ. Ứng dụng phần mềm giúp đưa thời gian tính toán về dưới 1 phút với độ chính xác $99.18%$ (sai số $< 0.82%$), giúp mang lại giá trị gia tăng tức thì và không phát sinh chi phí đầu tư hạ tầng.
Kết luận

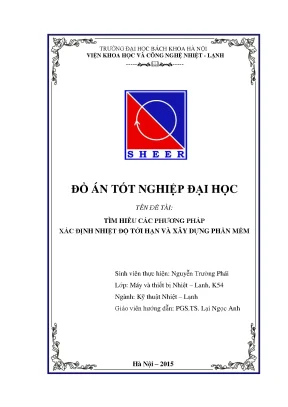

Đồ án tốt nghiệp "Tìm hiểu các phương pháp xác định nhiệt độ tới hạn và xây dựng phần mềm" đã giải quyết trọn vẹn một trong những thách thức nền tảng của ngành Kỹ thuật Nhiệt - Lạnh: giải quyết sự thiếu hụt dữ liệu thông số tới hạn của các hợp chất hữu cơ. Bằng việc phân tích sâu sắc 34 phương pháp trên thế giới, đề xuất thành công Phương pháp Joback cải tiến và đóng gói thành phần mềm ứng dụng chuyên nghiệp, đề tài đã mang lại một công cụ có giá trị học thuật và thực tiễn cao.
Giải pháp không chỉ phục vụ đắc lực cho các đề tài nghiên cứu trọng điểm cấp quốc gia về môi chất lạnh thân thiện môi trường mà còn mở ra hướng tiếp cận chuẩn mực cho công tác giảng dạy và phát triển phần mềm kỹ thuật nhiệt tại Việt Nam. Quý độc giả, nhà nghiên cứu và kỹ sư có thể tham khảo phương pháp luận này để ứng dụng trực tiếp vào quy trình thiết kế, mô phỏng và tối ưu hóa hệ thống nhiệt động hiện đại.
